GEOTECHNIKA III. (LGB-SE005-3) TÁMFALAK

Átírás

1 GEOTECHNIKA III. (LGB-SE005-3) TÁMFALAK

2 Bevezetés 2 Miért létesítünk támszerkezeteket? földtömeg és felszíni teher megtámasztása teherviselési típusok támfalak: szerkezet és/vagy kapcsolt talaj súlya (súlytámfal, szögtámfal, gabionfal, máglyafal, vasalt földtámfal, szegezett fal) befogott szerkezetek: altalajba való befogás + hajlítási merevség (résfal, cölöpfal, szádfal, berlini dúcolat) horgonyzott szerkezetek: megtámasztott talajtömeg mögé nyúló horgonyok (dúcolatok, elemes falak, bordák, gerendák) G E a E E G R

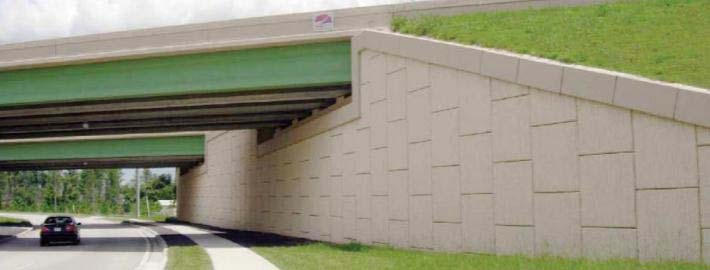

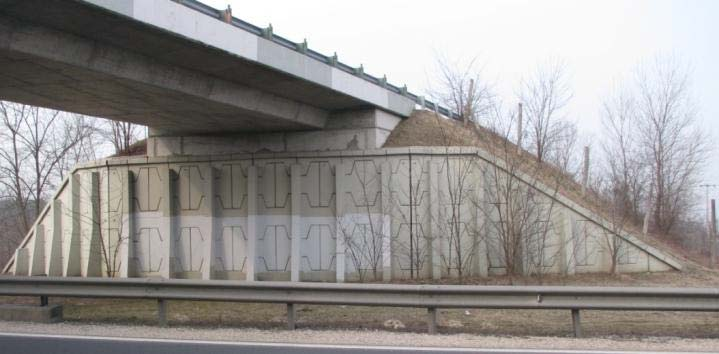

3 Bevezetés 3 Miért létesítünk támszerkezeteket? Előre tervezett szerkezetek Rézsűstabilizálás Hídfő M5 Helyhiány M0 M7

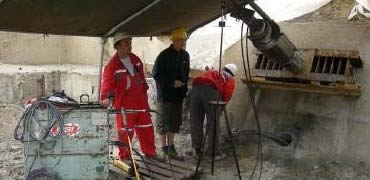

4 Bevezetés 4 Miért létesítünk támszerkezeteket? Utólag épített szerkezetek Rézsűstabilizálás Helyhiány M7 M0 Megerősítés M2

5 Bevezetés 5 Miért létesítünk támszerkezeteket? Előre tervezett szerkezetek M0 Felületvédelem

6 Követelmények 6 Milyen követelményeket kell figyelembe venni? Tervezési követelmények Kivitelezési követelmények Üzemeltetési-fenntartási követelmények Szabványok, előírások MSZ EN 1997: Geotechnikai tervezés e-út (ÚT ): Utak és autópályák létesítésének általános geotechnikai szabályai MSZ EN : Speciális geotechnikai munkák szabványsorozat MSZ EN : szerkezeti anyagok Útügyi előírások: pl. korrózióvédelem

7 Tervezési követelmények 7 Határállapotok Teherbírási határállapot GEO: talajtörés, túlzott talaj alakváltozás STR: tartószerkezeti tönkremenetel, túlzott alakváltozás HYD: hidraulikus talajtörés, buzgárosodás UPL: felúszás EQU: helyzeti állékonyság Használhatósági határállapot

8 Tervezési követelmények 8 GEO teherbírási határállapot

9 Tervezési követelmények 9 GEO teherbírási határállapot

10 Tervezési követelmények 10 GEO teherbírási határállapot

11 Tervezési követelmények 11 GEO teherbírási határállapot

12 Tervezési követelmények 12 STR teherbírási határállapot

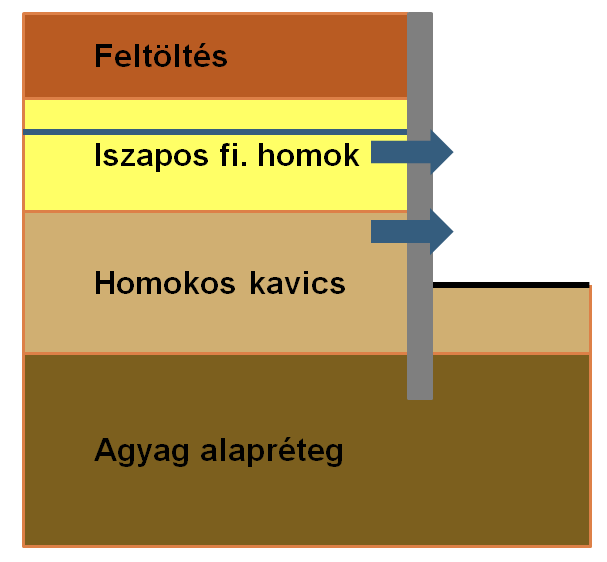

13 Tervezési követelmények 13 HYD teherbírási határállapot

14 Tervezési módszerek 14 Határállapotok összefoglalás Támfalak A. megtámasztott rézsű általános állékonysága, B. támfal alatti talajtörés, C. támfal alapsíkon való elcsúszása, D. támfal kiborulása, E. szerkezet tönkremenetele. Befogott szerkezetek a. megtámasztott rézsű általános állékonysága, b. szerkezet előtti talaj ellenállását, c. megtámasztó szerkezet teherbírása, d. horgonyok teherbírása, e. fal és környezet alakváltozása. E D c e d B C A b a

15 Tervezési módszerek 15 MSZ EN : tervezési módszerek Számításon alapuló tervezés Próbaterhelésen vagy kísérleten alapuló tervezés Tervezés megelőző intézkedésekkel Megfigyeléses módszer alkalmazása

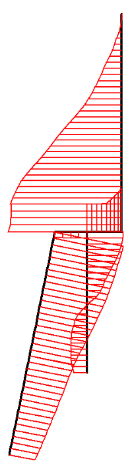

16 Tervezési módszerek - számítás 16 Földnyomás előzetes felvétele mozgástól függetlenül Aktív: mobilizálódás kis elmozdulás mellett Passzív földnyomás: korlátozva elmozdulások mérlegelése alapján BLUM GEO5

17 Tervezési módszerek - számítás 17 Rugalmas ágyazás diagramok, táblázatok lineáris rugómodell alapján, földnyomások kézi számításos ellenőrzésével szoftverek bilineáris modellel (Czap, GEO5)

18 Tervezési módszerek - számítás 18 Véges elemes analízis Összetett, bonyolult szerkezetek 2D és 3D modellezés lehetőségei különféle talajmodellek alkalmazása M T N

19 19 TÁMFALAK

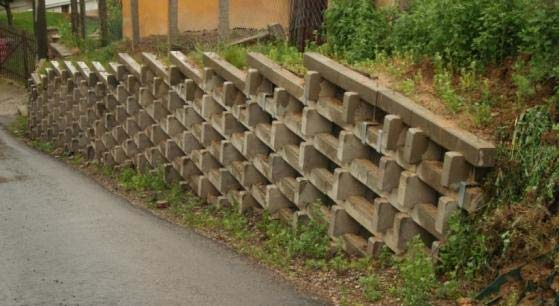

20 Támfalak típusai 20 Súlytámfal Szögtámfal Gabionfal Máglyafal Erősített talajtámfal G E a Szegezett fal Szilárdított talajtestek, mint megtámasztó szerkezetek R

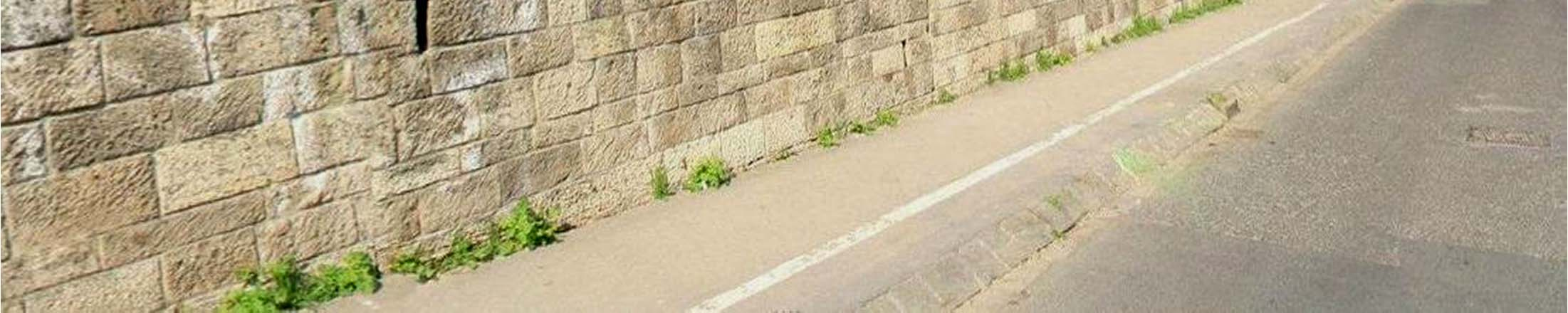

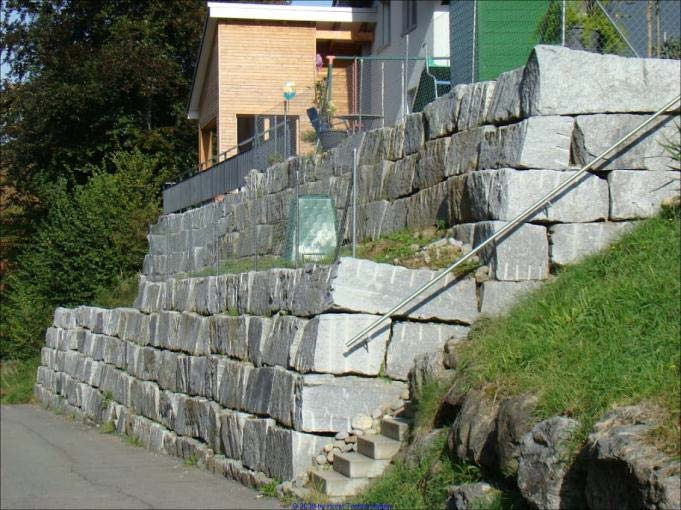

21 Támfalak - Súlytámfal 21 Anyag Beton Vasbeton Terméskő Előnyök Jól adaptálható Kőburkolattal esztétikus felület Hátrányok Gazdaságtalan Víztelenítés!!

22 Támfalak - Súlytámfal 22

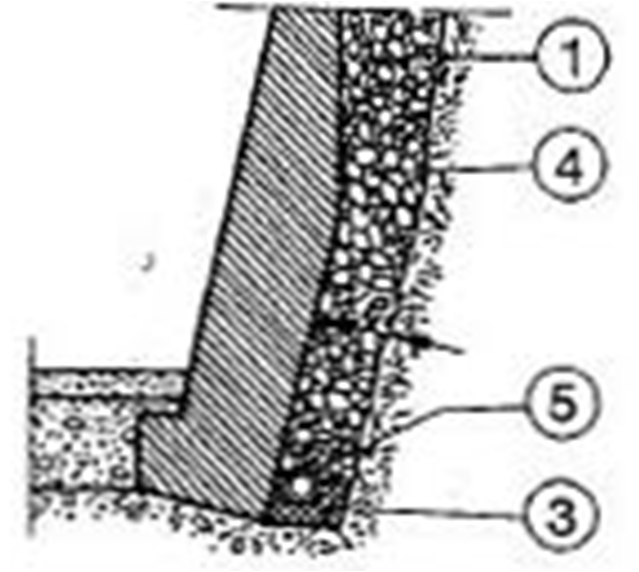

23 Támfalak - Súlytámfal 23 Víztelenítés Hagyományos hátszivárgó Szivárgótest kavicsból + szűrő geotextília Döngölt agyagon folyóka / dréncső Geoműanyag drénrendszer: drénpaplan Vízzáró fólia Műanyag térrács Szűrő geotextília

24 Támfalak - Súlytámfal 24 Tervezés 4 m-es magasságig Keresztmetszet: trapéz Talpszélesség > falmagasság / 4 Homlokfal kissé hátra dől (kb. 1:10) Alapsík döntés v. fogazás Kivitelezés Szakaszos építés: 5-10 m (dilatáció) Kétoldali zsaluzat, utólagos háttöltés

25 Támfalak - Súlytámfal 25

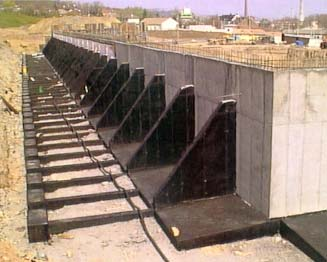

26 Támfalak - Szögtámfal 26 Anyag Vasbeton (monolit/e.gy.) Szerkezet Homloklemez Talplemez Bordák Alkalmazás Töltésben Megtámasztott talajtömeget is bevonja

27 Támfalak - Szögtámfal 27 Tervezés 6-7 m magasságig Falvastagság min. 20 cm Geometriai kialakítás Homlokfal a talplemezen kposan, előre vagy hátratolva Magasság rugalmas Merevítő bordák Talplemez fogazása Háttöltés Előírt tömörség Víztelenítés (hosszlejtés, kivezetés)

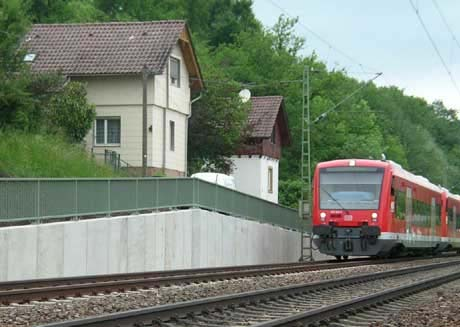

28 Támfalak - Szögtámfal 28 Előregyártott elemes szögtámfal Vasúti rakodók, peronok, ömlesztett anyagok tározói Magassági vezetés rugalmatlan Illesztés hornyos kapcsolattal

29 Támfalak - Szögtámfal 29

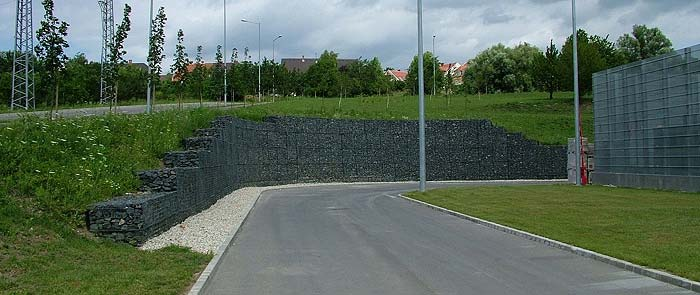

30 Támfalak - Gabionfal 30 Hegesztett v. fonott acél háló dobozok Rakott kőanyag helyszíni terméskő Merevítő pálcák

31 Támfalak - Gabionfal 31 Geometriailag rugalmas Esztétikus Vízáteresztő

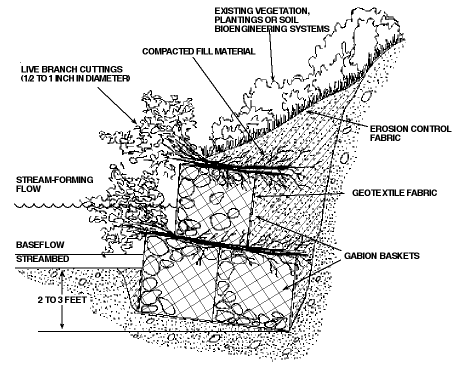

32 Támfalak - Gabionfal 32 Tervezés Súlytámfalként méretezhető (elcsúszás!) Elemek kötésben Lépcsős kialakítás Mögé geotextília szűrésre Fal alsó szélessége legyen a falmagasság 40%-a Vb. alaplemez fagyhatár alá (víztelenítés!) Korrózióvédelem Horganyzás Műanyag bevonat

33 Támfalak - Gabionfal 33
