ÚTMUTATÓ Hegesztett gabionok összeszereléséhez és építéséhez

Átírás

1 ÚTMUTATÓ Hegesztett gabionok összeszereléséhez és építéséhez 1. A SZERELÉSHEZ SZÜKSÉGES GÉPEK ÉS ESZKÖZÖK Ajánlott gépek és eszközök a hegesztett gabionok szereléséhez: Földmunkákhoz és a gabion kővel való feltöltéséhez alkalmas munkagépek (javasolt forgó kotró alkalmazása) Könnyű tömörítő eszközök (<500 kg) a gabion alatti talaj és a háttöltés tömörítéséhez (lapvibrátor) Zsaluzat, ideiglenes megtámasztó szerkezet a geometria biztosításához 2,2 mm vastag kötöződrót az ideiglenes megtámasztó zsaluzat rögzítéséhez Kézi fogók 2. GABION TÁMFALSZERKEZETEK ALAPOZÁSA 2.1. A terep előkészítése A kőkosarak beépítése előtt sík felületet, tükröt alakítunk ki, melynek szintjéről a tervek rendelkeznek. Lehetőség szerint a támszerkezetet hátrafelé döntötten kell megépíteni és ehhez a szöget az alapsíkon kell kialakítani, ami 3-10 % között (5%) javasolt. A hátradöntés mértékéről minden esetben a terv rendelkezik. Az alapozást minden esetben egyeztetni kell a geotechnikai tervezőmérnökkel, hogy megfeleljen az előírásoknak, terveknek, helyszíni adottságoknak. A kialakított tükörnek a teherbírása, ha a terv másként nem rendelkezik, minimum E 2=40 MPa teherbírásúnak kell lenni. A tükörre elválasztási céllal egy GRK3 osztályú, nem szőtt geotextíliát helyezünk el, majd hegesztett gabion támfalak alatt cm vastagságban, az alsó harmadban hegesztett betonacél hálót helyezünk el és min. C16/20 minőségű betont dolgozunk be. Abban az esetben, ha kőzetre alapozunk, akkor is ajánlott a vasbeton alapozás Kitűzés A gabionfal kezdő és végpontját, alapozásának sarokpontjait minden esetben ki kell tűzni, illetve szükséges lehet nagyobb távolság, vagy irányváltoztatás esetén több közbenső pontot is kitűzni. 3. HEGESZTETT PANELEK ÖSSZESZERELÉSE A panelek összeszereléséhez 50,100, 150 és 200 centiméteres spirálokat használunk, ezeket az éleknél kell befűzni két, három vagy négy panel éleinek összekötéséhez. Fontos, hogy a tervezett geometriát megtartsuk a szerelés során. A teljes támfal a gabion kosarakból a helyszínen kerül összeszerelésre.

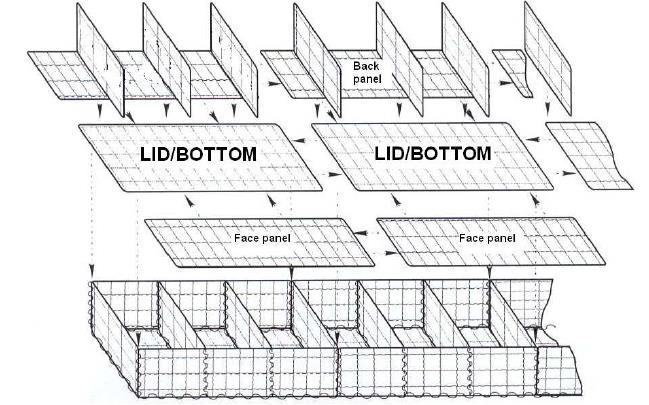

2 3.1. Az alapok és a diafragmák összeszerelése Az alaphálók/alsó panelek spirállal vannak egymáshoz kapcsolva, illetve spirállal szereljük hozzájuk a kereszt irányú paneleket is. (Lásd 1. és 2. ábra.) 1. ábra A diafragmák csatlakoztatása az alsó panelekhez 2. ábra Spirálok elhelyezése

3 3.2. A homlok- és hátpanelek alaphálóhoz szerelése (Lásd 3. és 4. ábra) 3. ábra Hát- és homlok panelek csatlakoztatása 4. ábra Hát- és homlok panelek alaphoz fűzése spirálokkal 3.3. A homlok- és hátpanelek felállítása és a diafragmákhoz fűzése. (Lásd 5.,6. és 7. ábra.) 5. ábra Hát- és homlokpanelek felhajtása

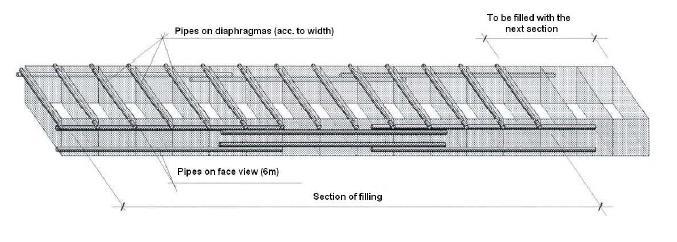

4 6. ábra Hát- és homlokpanelek diafragmákhoz fűzése 7. ábra Hát- és homlok panelek összefűzésének végeredménye 4. IDEIGLENES ZSALUZAT A panelek összeszerelés után az ideiglenes zsalu szerkezeteket a homlok- és a hátfalnál egyaránt, a forma megtartásának érdekében megépítjük Ideiglenes zsaluzat kialakítása A homlokfalon és a hátfalon egyaránt 4-6 méter hosszú acél csöveket vagy bramac léceket helyezünk el, egymás fölött két sorban. A diafragmák rövidebb csöveket helyezünk el a hálók tetején. (Lásd 17. és 18. ábra) A jobb teherbírás érdekében, a csöveket 1,5-2 méteres átlapolással helyezzük el. Ha mindegyik gabion feltöltésre került, a csöveket eltávolíthatjuk, és újra felhasználhatjuk a következő sor gabion építésekor. Az ideiglenes zsaluzat biztosítja, hogy a feltöltéskor hirtelen jelentkező nagy igénybevételek miatt ne deformálódjon a szerkezet.

5 17. ábra - Az ideiglenes megtámasztás helyes elhelyezése 18. ábra Az ideiglenes megtámasztás elhelyezése 5. A GABIONOK KŐVEL VALÓ FELTÖLTÉSE A kőkosarak feltöltéséhez csak megfelelő minősítéssel rendelkező, fokozottan fagyálló, min. 2,40 t/m3 testsűrűségű és 60 MPa nyomószilárdságú vízépítési terméskő (pl. andezit, bazalt, mészkő) használható. A gabionkosarakat kitöltő kő frakciója 50x100 mm-es homlokpanel alkalmazása esetén CP 63/180 vagy CP 90/250. Háttöltésnek javasoljuk a 0/32 mm frakciójú kavicsot vagy zúzottkövet A homlokfalak közelében a kövek mérete min. a hálóméret 1,5-szerese. A kövek tömörítése nem szükséges, de kézi munkával, a kövek elrendezésével a kőfeltöltést maximum 30 %-os hézagtérfogattal kell kivitelezni. A frontfelületen lévő kőkosarakba, vagy legalább azok első harmadába kézzel kell válogatott köveket elhelyezni úgy, hogy az eredményként kapott, szárazon rakott támfal esztétikus képet mutasson. A sarkoknál a teljes kőfeltöltést ellenőrizni kell. A homlokfelületre kézzel rakott köveknek, a homlokfal felé eső oldalának síklapúnak kell

6 lenniük. A támfal homlokfelületén a kőanyagot rakatszerűen, a köveket lapjára fektetve kell elhelyezni, ügyelve az esztétikai szempontokra is. Az egyes kőkosár sorok feltöltését követően finomabb frakciójú kőanyag is elhelyezhető felület kiegyenlítés céljából, a vízszintes sík jobb tartása érdekében. Az így kialakított frontfelület mögé már lehet géppel ömleszteni a köveket de ügyelni kell arra, hogy ne kerüljön egyszerre nagy tömeg kő a kosarakba, mert az deformálhatja az oldallapokat. Az összeszerelt és a helyükre állított gabion kosarakat először 1/3 részig feltöltjük, majd elhelyezzük az első sorban a huzalokat. Ezután 2/3 részig tovább töltjük, és ismét elhelyezünk egy átkötő huzal sort. Ez a művelet szükséges minden diafragma között. A sarkokban elhelyezendő huzalok 50 cm, míg a középső huzalok 100 cm hosszúak. Ezek a huzalok biztosítják, hogy a kosarak ne szenvedjenek alakváltozást az idők során, illetve, hogy a gabion kosarak megtartsák tervezett formájukat és ne történjen kihasasodás. Ügyelni kell minden esetben, hogy az átkötő huzal vagy a kötöző drót megfelelően feszes legyen és a homlokfalon a síkot tartva építsük meg a támszerkezetet. (Lásd 16.a. és 16.b. ábra) 15.ábra Átkötő huzal helyes elhelyezése

7 16a.. ábra A feltöltés helyes módja 16.b. A feltöltés helytelen módja 6. GABION FAL ÉPÍTÉSE EGY SORBAN Abban az esetben, ha csak egy sorban építünk gabion falat, az utolsó lépés (miután feltöltésre kerültek) a panelek lezárása a fedő hálókkal. Ezeket ugyanolyan módon szereljük a diafragmákhoz, mint az alsó hálót. (Lásd 9.,10. és 11. ábra.) 9. ábra Gabion kosarak lezárása

8 10. ábra Spirálok elhelyezése 7. GABION FAL ÉPÍTÉSE TÖBB SORBAN 11. ábra Lezárt kosarak Olyan esetben, ha egynél több sort építünk egymásra, az alsó sor fedő hálója egyben a következő réteg alapja is. A különböző sorokban elhelyezkedő diafragmákat egymáshoz is csatlakoztatni kell. A következő lépések megegyeznek a 2.3. és 2.5. pontban leírtakkal. A 12a., 13a. és 14. ábrák jól szemléltetik a második gabion sor elhelyezésének módját. A 12b., 13b és 14b. ábrák már az összeszerelt állapotot mutatják.

9 12. ábra A második sor gabion elhelyezése 13. ábra Fűzőspirálok elhelyezése

10 14a. ábra A második diafragma sor összefűzése 14b. ábra Diafragmák összefűzése spirálokkal 8. HÁTTÖLTÉS MEGÉPÍTÉSE A háttöltés megépítése a szerkezet mögött egyidőben kell készüljön a gabionfallal. Minimum 30 cm-ként töltjük vissza a talajt, és a rétegeket azonnal tömörítjük (Trρ=95%). A háttöltésbe kerülő talaj paraméterei feleljenek meg a statikai elvárásoknak, megfelelő szemeloszlással és vízáteresztő képességgel rendelkezzen, ne tartalmazzon szerves anyagokat, gyökérmaradványokat. A hátfalra szükséges GRK2 osztályú geotextília elhelyezése, ezzel elválasztjuk a szerkezetet a háttöltéstől, és megakadályozzuk a finom szemcsék bemosódását. A geotextília elhelyezése a már kész szerkezetre kerül, a földvisszatöltés megkezdése előtt.
