1 MSZ EN 1610 Zárt csatornák fektetése és vizsgálata Dr. Dulovics Dezső Ph.D. egyetemi docens, Dulovics Dezsőné dr. főiskolai tanár,

2 Az előadás témakörei: -alkalmazási terület, fogalom meghatározások, általános előírások, -építőelemek és építőanyagok, -munkaárok készítése, -csőzóna és megtámasztás, -csőfektetés, vizsgálat a csőfektetés alatt, -visszatöltés, vizsgálat a visszatöltés után, -vizsgálatok részletezése. 1

készítése, -csőzóna és megtámasztás, -csőfektetés, vizsgálat a

3 Alkalmazási terület, fogalom meghatározások, általános előírások, munkaárokba, töltésbe, felszínre fektetett gravitációs csatornák fektetése és vizsgálata, a fogalmakat az 1. ábra mutatja be, - elemek együttműködése, - teherviselés biztosítása (MSZ EN 752-3, MSZ EN ). 2

fektetése és vizsgálata, a fogalmakat az 1.

Dulovics Dezső Ph.D. egyetemi docens 1. ábra: A fogalmak bemutatása 1 Felszín 2 Útburkolat, vagy vágány-szerkezet, 3 Árokfalak Visszatöltés (3.6)) 5 Fedőréteg (3.5) 6 Oldalfeltöltés (3.

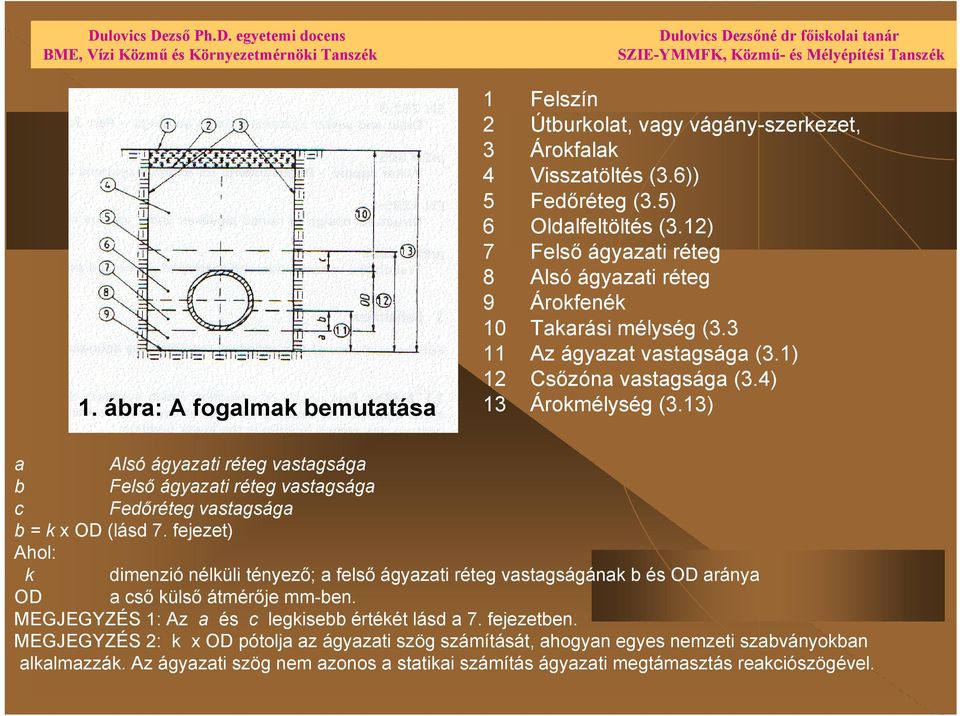

4 Dulovics Dezső Ph.D. egyetemi docens 1. ábra: A fogalmak bemutatása 1 Felszín 2 Útburkolat, vagy vágány-szerkezet, 3 Árokfalak Visszatöltés (3.6)) 5 Fedőréteg (3.5) 6 Oldalfeltöltés (3.12) 7 Felső ágyazati réteg 8 Alsó ágyazati réteg 9 Árokfenék 10 Takarási mélység ( Az ágyazat vastagsága (3.1) 12 Csőzóna vastagsága (3.) 13 Árokmélység (3.13) a Alsó ágyazati réteg vastagsága b Felső ágyazati réteg vastagsága c Fedőréteg vastagsága b = k x OD (lásd 7. fejezet) Ahol: k dimenzió nélküli tényező; a felső ágyazati réteg vastagságának b és OD aránya OD a cső külső átmérője mm-ben. MEGJEGYZÉS 1: Az a és c legkisebb értékét lásd a 7. fejezetben. MEGJEGYZÉS 2: k x OD pótolja az ágyazati szög számítását, ahogyan egyes nemzeti szabványokban alkalmazzák. Az ágyazati szög nem azonos a statikai számítás ágyazati megtámasztás reakciószögével.

13) a Alsó ágyazati réteg vastagsága b Felső ágyazati réteg vastagsága c Fedőréteg vastagsága b = k x OD (lásd 7.

5 Építőelemek és építőanyagok megfelelés az MSZ EN, EU műszaki engedélyeknek és tervezéői előírásoknak Építőanyagok a csőzónában: - biztosítsák a vezeték tartós állékonyságát és teherbírását a talajban, - ne legyenek hatással a csőre, talajra és talajvízre, - max. szemcseméret: 22 mm DN<=200, 0 mm 200<DN<600, -lehetnek = helyszíni talajok, = szemcsés nem kötött építőanyagok, = vízzel kötött építőanyagok, = egyéb építőanyagok. Építőanyagok a visszatöltéshez (Dmax 300 mm) 3

6 Munkaárok készítése Munkaárok szélesség -(1. 2. táblázat) - kivételek: automatizált fektetés, szűk hely Munkaárok állékonysága biztosítható - dúcolással, -rézsűs kiképzéssel. Munkaárok fenék legyen zavartalan, ha nem - eredeti teherbíró képességű, szükséges lehet az állékonyság növelése, egyenletes felfekvés, fejgödrök. Víztelenítés

biztosítható - dúcolással, -rézsűs kiképzéssel.

7 1. táblázat: Legkisebb árokszélesség a DN névleges átmérő függvényében DN Dúcolt árok OD + 0,0 OD + 0,50 OD + 0,70 OD + 0,85 OD + 1,00 Legkisebb árokszélesség (OD + x) [m] ß 60 OD + 0,50 OD + 0,70 OD + 0,85 OD + 1,00 Dúcolatlan árok OD + 0,0 ß 60 OD + 0,0 OD + 0,0 OD + 0,0 OD + 0,0 Az OD + x adat esetén az x/2 a cső és a munkaárok fala, illetve a dúcolat közötti legkisebb szélességnek felel meg. Ahol: OD a külső átmérő, m ß a dúcolatlan árok rézsűszöge a vízszinteshez képest ( lásd a 2. ábrát)

árok OD + 0,0 ß 60 OD + 0,0 OD + 0,0 OD + 0,0 OD + 0,0 Az OD + x adat esetén az x/2 a cső és a munkaárok fala, illetve a dúcolat

8 2. ábra: A dúcolatlan árokfal ß szöge 2. táblázat: Legkisebb árokszélesség az árokmélység függvényében Árokmélység m 1,00 1,00 1,75 1,75,00,00 Legkisebb árokszélesség m Árokszélesség nincs megadva 0,80 0,90 1,00

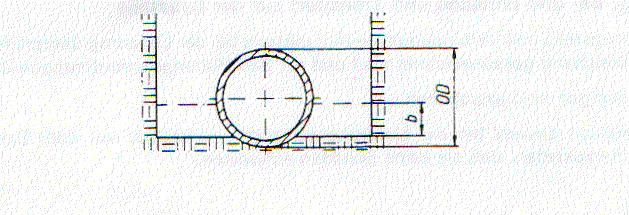

9 Csőzóna és megtámasztás A csőzóna építőanyaga és megtámasztása függ a: -csőátmérőtől, -csőanyagtól és -fal vastagságától, - talaj tulajdonságaitól. Ágyazat szélesség = munkaárok szélesség, töltésben OD. Takarás: min mm a cső felső éle felett, mm a kötés felett. Ágyazat típusok: 1 típusú - 3. ábra, 2 típusú -. ábra, 3 típusú - 5. ábra. Ágyazat vagy tartószerkezet különleges kialakítása (pl. tőzeg, folyóshomok). 5

Takarás: min. + 150 mm a cső felső éle felett, + 100 mm a kötés felett. Ágyazat típusok: 1 típusú - 3.

10 3. ábra: 1 típusú ágyazat. ábra: 2 típusú ágyazat 5. ábra: 3 típusú ágyazat

11 Csőfektetés Felderítés és kitűzés Szállítás, rakodás, anyagmozgatás Tárolás Leengedés a csőárokba Csőfektetés Különleges építési módok Kitámasztás és lehorgonyzás Csatlakozás csövekhez és aknákhoz (elágazóidomok, csatlakozóidomok, nyeregidomok) 6

Különleges építési módok Kitámasztás és lehorgonyzás

12 Vizsgálat a csőfektetés alatt Ha követelmény, az első vízzárósági vizsgálatot a földvisszatöltés előtt kell elvégezni, Az oldalfeltöltés és visszatöltés tömörítésének ellenőrzése a munkavégzés során ajánlatos 7

előtt kell elvégezni, Az oldalfeltöltés és

13 Dulovics Dezső Ph.D. egyetemi docens Dr. Visszatöltés, vizsgálat a visszatöltés után Tömörítés: a csőtető fölött 300 mm-ig kézzel Csőzóna elkészítése Visszatöltés Megtámasztás, dúcolás eltávolítása Felszín helyreállítása Végső ellenőrzés és vizsgálat (szemrevételezés, vízzáróság, tömörítés, cső alakváltozása) 8

mm-ig kézzel Csőzóna elkészítése Visszatöltés Megtámasztás, dúcolás

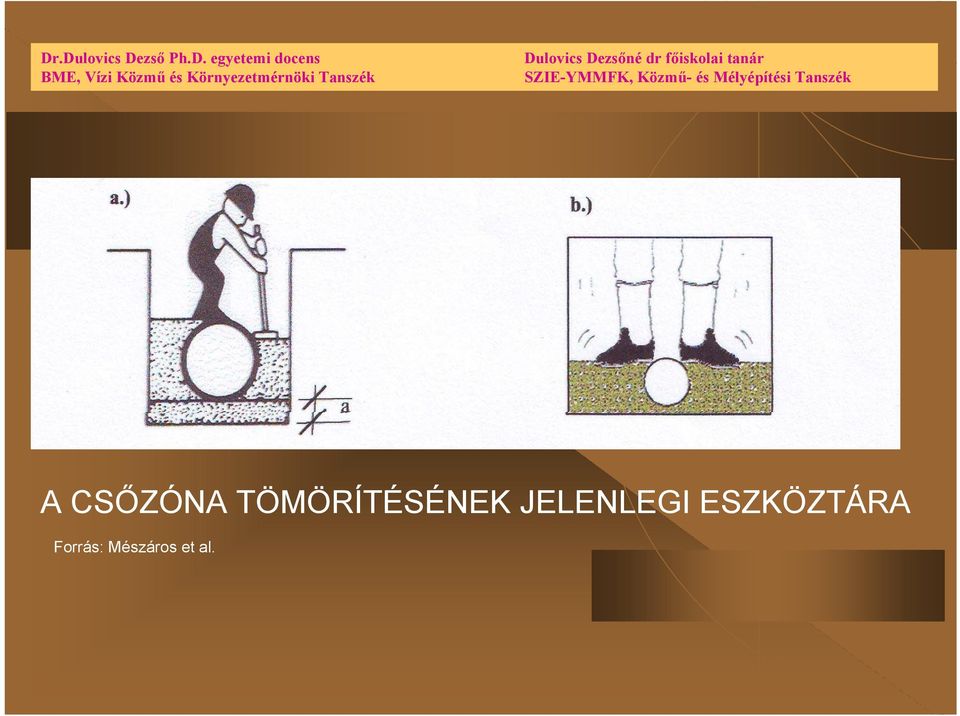

14 A CSŐZÓNA TÖMÖRÍTÉSÉNEK JELENLEGI ESZKÖZTÁRA Forrás: Mészáros et al.

15 Dulovics Dezső Ph.D. egyetemi docens Vizsgálat a visszatöltés után Vizsgálat levegővel - L módszer (6. ábra, 3. Táblázat) Induló nyomást (1,1* Po) 5 min-ig tartani kell Vizsgálat vízzel - W módszer (7. ábra ) Előkészületi idő min 1 h P 0 - max 50 kpa, - min 10 kpa (a csőtető felett) Utántöltött vízmennyiség, 30 min alatt maximum - 0,15 l/m 2 csővezetéknél, -0,20 l/m 2 csővezeték és aknánál, - 0,0 l/m 2 aknák és ellenőrző nyílásoknál. A vizsgálati nyomás 1 kpa belül kell maradjon. Egyedi csőkötések vizsgálata DN >1 000 mm csöveknél P 0-50 kpa 9

ábra ) Előkészületi idő min 1 h P 0 - max 50 kpa, - min 10 kpa (a csőtető felett) Utántöltött vízmennyiség, 30 min alatt maximum - 0,15

16 Dulovics Dezső Ph.D. egyetemi docens K p -érték **) K p -érték **) Anyag Száraz betoncső Nedves betoncső és minden más anyag Vizsgálati módszer LA LB LC LD LA LB LC LD p o *) 10 (1) 50 (5) 100 (10) 200 (20) 10 (1) 50 (5) 100 (10) 200 (20) p mbar (kpa) 2,5 (0,25) 10 (1) 15 (1,5) 15 (1,5) 2,5 (0,25) 10 (1) 15 (1,5) 15 (1,5) *) Légnyomás feletti nyomás **) t = 1/Kp *ln (po/(po - Δp)) Száraz betoncsöveknél a K p = 16/DN legnagyobb értéke 0,058 Nedves betoncsöveknél és minden más anyagnál K p = 12/DN legnagyobb értéke 0,058, aminél t vizsgálati idő, ha t 5 min a közelebbi 0,5 DN ,5 0, ,5 0,058 DN ,5 0, ,5 0,058 DN ,5 0, ,00 Vizsgálati idő (min) DN , ,5 0,030 DN , ,020 DN , ,015 DN , ,012

betoncsöveknél a K p = 16/DN legnagyobb értéke 0,058 Nedves betoncsöveknél és minden más anyagnál K p = 12/DN legnagyobb értéke 0,058, aminél t vizsgálati idő, ha t 5 min a közelebbi 0,5 DN 100 5 3

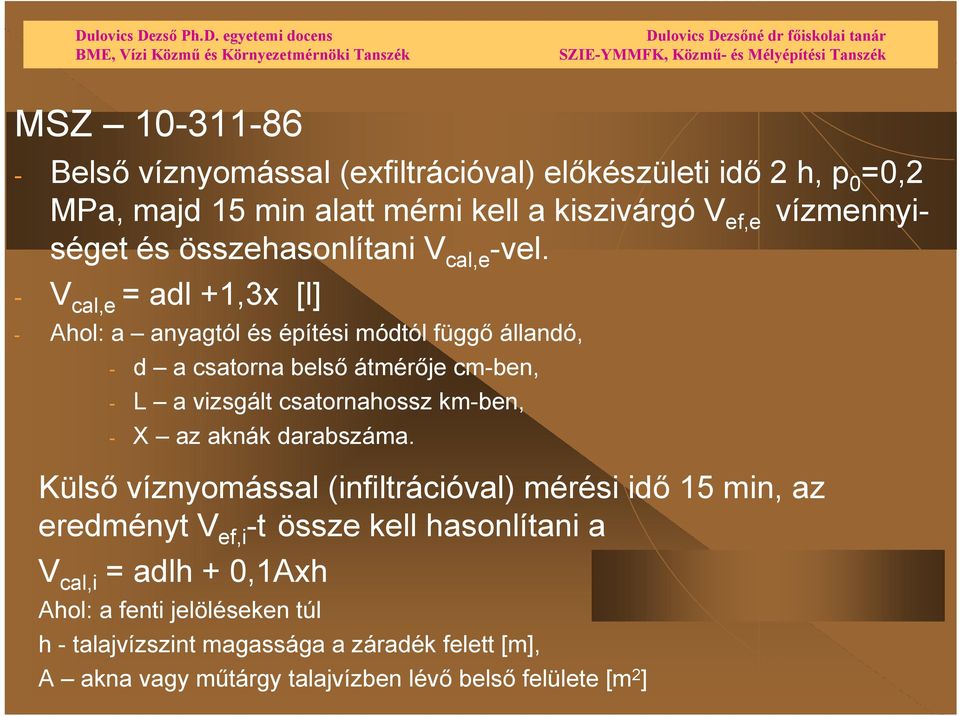

17 Dulovics Dezső Ph.D. egyetemi docens MSZ Belső víznyomással (exfiltrációval) előkészületi idő 2 h, p 0 =0,2 MPa, majd 15 min alatt mérni kell a kiszivárgó V ef,e vízmennyiséget és összehasonlítani V cal,e -vel. - V cal,e = adl +1,3x [l] - Ahol: a anyagtól és építési módtól függő állandó, - d a csatorna belső átmérője cm-ben, - L a vizsgált csatornahossz km-ben, - X az aknák darabszáma. Külső víznyomással (infiltrációval) mérési idő 15 min, az eredményt V ef,i -t össze kell hasonlítani a V cal,i = adlh + 0,1Axh Ahol: a fenti jelöléseken túl h - talajvízszint magassága a záradék felett [m], A akna vagy műtárgy talajvízben lévő belső felülete [m 2 ]

- V cal,e = adl +1,3x [l] - Ahol: a anyagtól és építési módtól függő állandó, - d a csatorna belső átmérője cm-ben, - L a vizsgált csatornahossz km-ben, - X az aknák

18 KÖSZÖNÖM TÜRELMÜKET!
