1 SCHÖCK TRONSOLE Lépcsőkar és födém közötti lépéshangszigetelés Schöck Tronsole 100 x 35 Lépcsőpihenő: Előregyártott vagy monolit beton Variábilis beépítési lehetőség az egyszerű darabolhatóságnak köszönhetően Az integrált peremdilatáció leegyszerűsíti a hanghídmentes beépítést Magas lépéshangszigetelési képesség Tartalom oldal eépített állapot Elem elrendezése/anyagok Méretezési táblázat/méretek eépítés

állapot................................................................. 66 Elem elrendezése/anyagok.......................................................... 67 Méretezési táblázat/méretek.

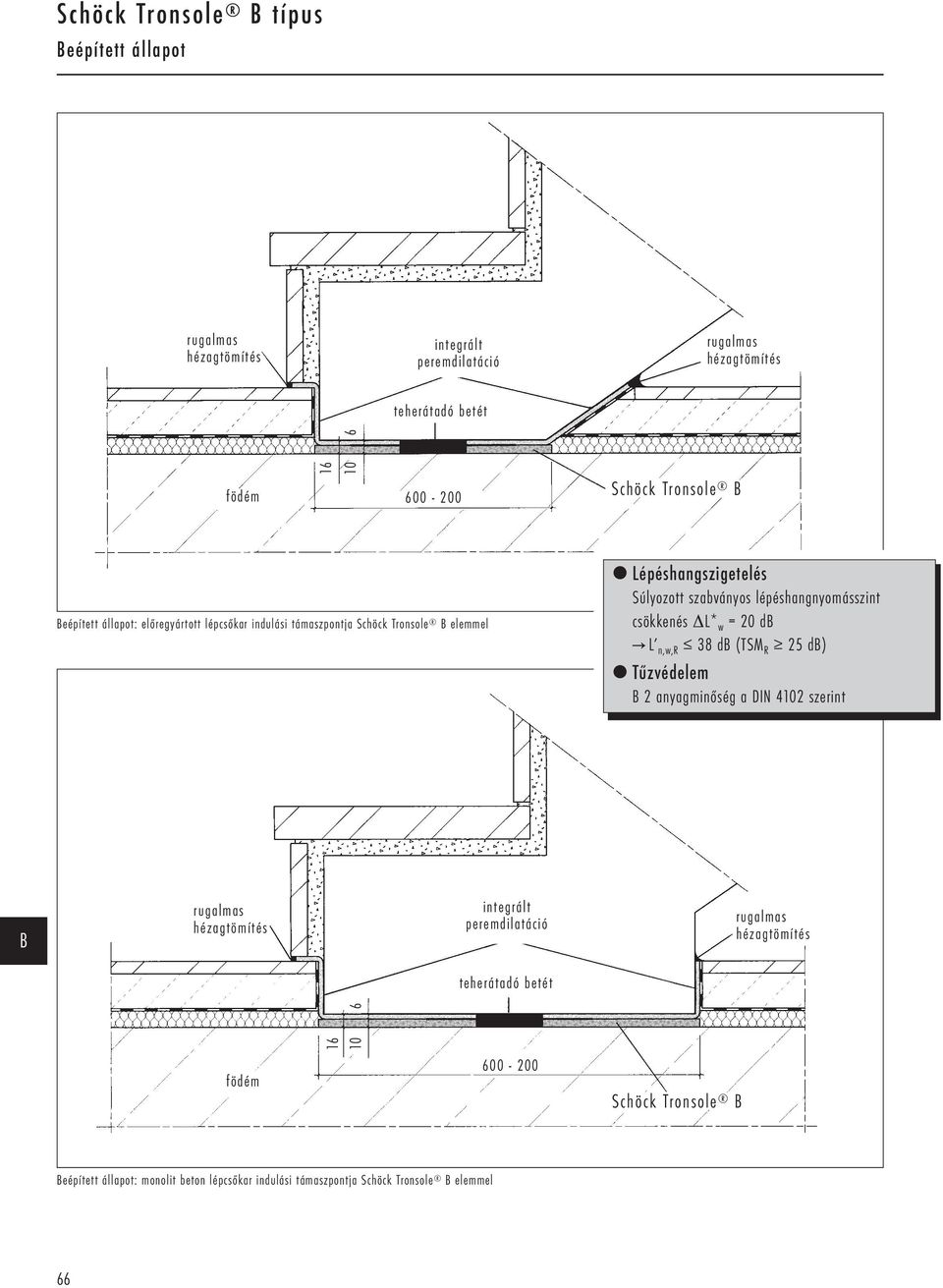

2 eépített állapot integrált peremdilatáció teherátadó betét födém Schöck Tronsole eépített állapot: előregyártott lépcsőkar indulási támaszpontja Schöck Tronsole elemmel Lépéshangszigetelés Súlyozott szabványos lépéshangnyomásszint csökkenés ΔL* w = 20 d C L n,w,r 38 d (TSM R 25 d) Tűzvédelem 2 anyagminőség a DIN 4102 szerint integrált peremdilatáció teherátadó betét födém Schöck Tronsole eépített állapot: monolit beton lépcsőkar indulási támaszpontja Schöck Tronsole elemmel 66

ΔL* w = 20 d C L n,w,r 38 d (TSM R 25 d) Tűzvédelem 2 anyagminőség a DIN 4102 szerint integrált peremdilatáció teherátadó betét

3 Elem elrendezése/anyagok SCHÖCK TRONSOLE Schöck Tronsole elemelrendezése Anyagok teherátadó betét: PUR PE-lágyhab (FCKW-, HFKW és HFCKW-mentes) 67

4 Méretezési táblázat/méretek Schöck Tronsole típusa Lépcsőkar felfekvési felülete L 1) hossz 1) Szélesség Hossz Külméretek Szélesség Vastagság Megengedett nyíróerő 1) [kn/elem] Megengedett vízszintes erő 2) [kn/elem] 100 x x x x Egyedi 3) Egyedi igények szerint L + 25 cm + 25 cm ) 2,0 1) Darabolhatósága miatt minden Schöck Tronsole használható a megadott felfekvési felületeken belül. 2) A teherátadó betétek és a lépcsőkar közötti súrlódásból adódik. 3) Egyedi elképzelésekhez, melyek a standard elemekkel nem oldhatók meg. Megredeléskor kérjük, adja meg az L és méreteket! 4) Igény esetén egy kiegészítő teherátadó betét beépítésével 36 kn/elem is elérhető teherátadó betét 150 x 80 x16 minimális felfekvési felület beépített peremdilatáció ) 1250 ragasztószalag perforáció 1) 50 mm túlnyúlás Schöck Tronsole 100 x 35 68

16 24 4) 2,0 1) Darabolhatósága miatt minden Schöck Tronsole használható a megadott felfekvési felületeken belül. 2) A teherátadó betétek és a lépcsőkar közötti súrlódásból adódik.

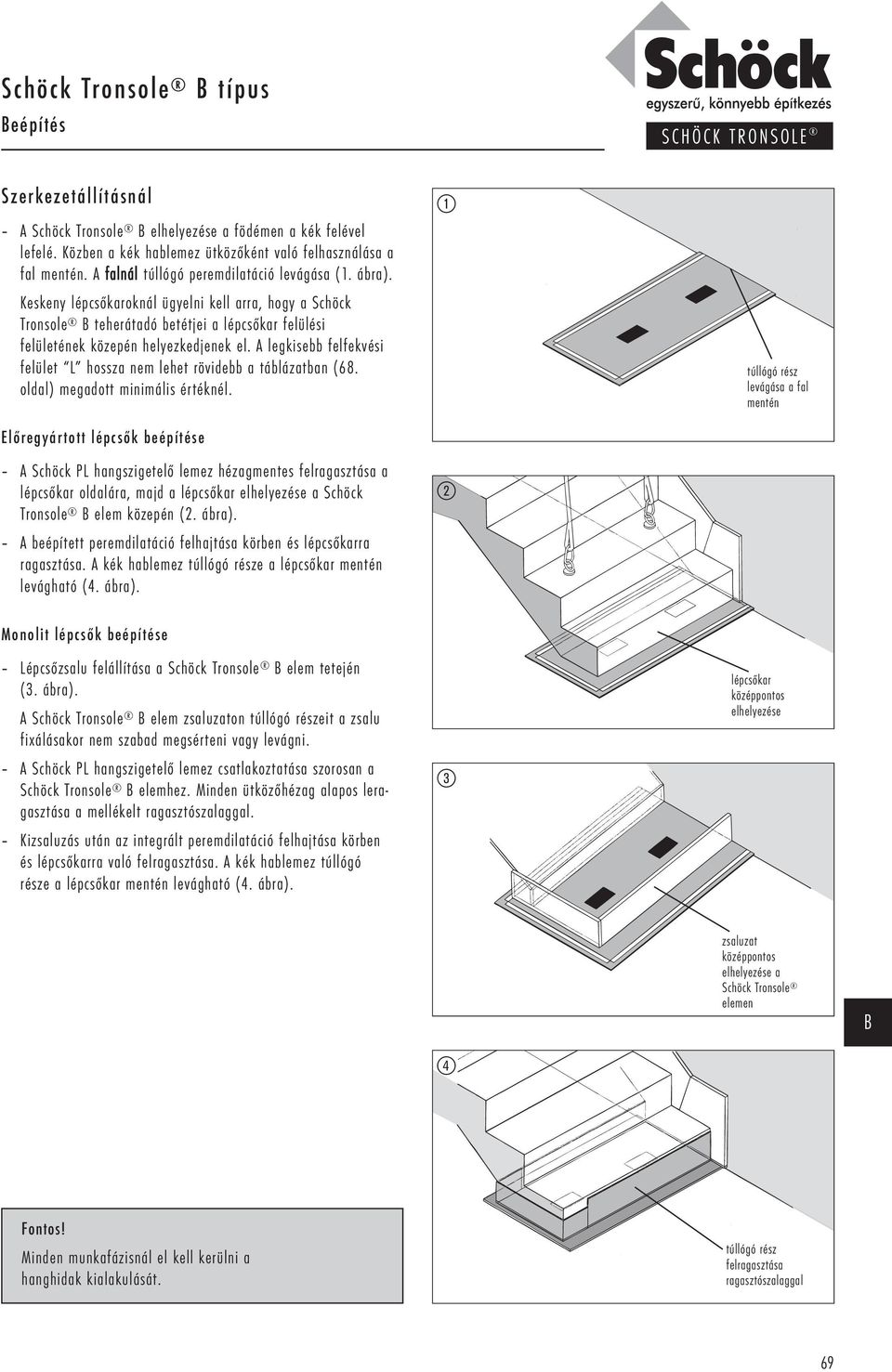

5 eépítés SCHÖCK TRONSOLE Szerkezetállításnál A Schöck Tronsole elhelyezése a födémen a kék felével lefelé. Közben a kék hablemez ütközőként való felhasználása a fal mentén. A falnál túllógó peremdilatáció levágása (1. ábra). Keskeny lépcsőkaroknál ügyelni kell arra, hogy a Schöck Tronsole teherátadó betétjei a lépcsőkar felülési felületének közepén helyezkedjenek el. A legkisebb felfekvési felület L hossza nem lehet rövidebb a táblázatban (68. oldal) megadott minimális értéknél. Előregyártott lépcsők beépítése A Schöck PL hangszigetelő lemez hézagmentes felragasztása a lépcsőkar oldalára, majd a lépcsőkar elhelyezése a Schöck Tronsole elem közepén (2. ábra). A beépített peremdilatáció felhajtása körben és lépcsőkarra ragasztása. A kék hablemez túllógó része a lépcsőkar mentén levágható (4. ábra). Monolit lépcsők beépítése Lépcsőzsalu felállítása a Schöck Tronsole elem tetején (3. ábra). A Schöck Tronsole elem zsaluzaton túllógó részeit a zsalu fixálásakor nem szabad megsérteni vagy levágni. A Schöck PL hangszigetelő lemez csatlakoztatása szorosan a Schöck Tronsole elemhez. Minden ütközőhézag alapos leragasztása a mellékelt ragasztószalaggal. Kizsaluzás után az integrált peremdilatáció felhajtása körben és lépcsőkarra való felragasztása. A kék hablemez túllógó része a lépcsőkar mentén levágható (4. ábra) túllógó rész levágása a fal mentén lépcsőkar középpontos elhelyezése zsaluzat középpontos elhelyezése a Schöck Tronsole elemen 4 Fontos! Minden munkafázisnál el kell kerülni a hanghidak kialakulását. túllógó rész felragasztása ragasztószalaggal 69

A legkisebb felfekvési felület L hossza nem lehet rövidebb a táblázatban (68. oldal) megadott minimális értéknél.

6 eépítés Az esztrich készítésénél Az esztrich készítésénél a Schöck Tronsole felhajtott, túllógó szélei peremdilatációként használhatók (5. ábra). Mindenütt ügyelni kell arra, hogy az esztrich és a lépcsőkar között sehol ne alakuljon ki közvetlen kapcsolat. 5 túllógó rész peremdilatációként való felhasználása urkoláskor A Schöck Tronsole túllógó részei a burkolatfektetés során peremdilatációként használhatók (5. ábra). A Schöck Tronsole túllógó része az induló lépcsőfok burkolásakor a hanghidak elkerülése végett távtartóként és háttámaszként használandó (6. ábra). Mindenütt ügyelni kell arra, hogy a padlóburkolat és a lépcsőkar burkolata között sehol ne alakuljon ki közvetlen kapcsolat. Túllógó részek levágása és tartósan kifugázása (7. ábra). 6 túllógó rész távtartóként és háttámaszként való felhasználása 7 Fontos! Minden munkafázisnál el kell kerülni a hanghidak kialakulását. túllógó rész levágása és kifugázása 70

5 túllógó rész peremdilatációként való felhasználása urkoláskor A Schöck Tronsole túllógó részei a burkolatfektetés során peremdilatációként használhatók (5. ábra).
