Schöck Tronsole V típus SCHÖCK TRONSOLE

Save this PDF as:
 WORD  PNG  TXT  JPG

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Schöck Tronsole V típus SCHÖCK TRONSOLE"

Átírás

1 Schöck Tronsole típus Monolit vasbeton pihenő és falazott lépcsőházi fal közötti lépéshangszigetelés Schöck Tronsole 4 típus Lépcsőpihenő: Monolit vasbeton Lépcsőházi fal: Falazat Egyszerű rendszer: csatlakozó vasalat és lépéshangszigetelés kombinációja Nagy nyíróerő felvétele Nagyfokú tervezési biztonság: bevizsgált típus, akusztikailag bevizsgált, tűzvédelmileg bevizsgált Hosszú élettartam, állékonyság: vasalás rozsdamentes acélból Tartalom oldal Beépített állapot Elemek elrendezése/csatlakozási csomópontok Méretezési táblázat /méretek/elemek metszetei és alaprajzai Statikai modell Helyszíni betonozás

2 Schöck Tronsole típus Beépített állapot leterhelő falazat peremdilatáció rugalmas hézagtömítés akusztikailag nincs szükség úsztatott esztrichre födémszinti pihenő födém Schöck Tronsole Typ hanghíd kialakulása kerülendő, rugalmas hézagtömítés vagy ékbe vágás Mörtelbett MG II a Metszet: Schöck Tronsole beépítése födémszinti pihenőbe 100 Típusvizsgálat 1) Lépéshangszigetelés 2) Súlyozott szabványos lépéshangnyomásszint csökkenés ΔL* w = 17 db C L n,w,r 49 db (TSM R 14 db) Tűzvédelem 3) F tűzvédelmi osztály leterhelő falazat peremdilatáció rugalmas hézagtömítés akusztikailag nincs szükség úsztatott esztrichre monolit vasbetongerenda hanghíd kialakulása kerülendő, rugalmas hézagtömítés vagy ékbe vágás Metszet: Schöck Tronsole beépítése be 1) Típusvizsgálat Nr. 29/84 (Regierungspräsidium Karlsruhe) 2) IBP vizsgálati jelentés GS 52/85 (Fraunhofer Institut für Bauphysik, Stuttgart) 3) Tűzvédelmi szakvélemény Nr. 242/We/Schr (MPA, Braunschweig) 40

3 Schöck Tronsole típus Elemek elrendezése/csatlakozási csomópontok csatlakozás Schöck Tronsole elemmel (körben) födémszinti pihenő (körben) Figyelembe kell venni a felfelé ható erőket! csatlakozás Schöck Tronsole elemmel Alaprajz: lépcsőház Schöck Tronsole elemmel Schöck Tronsole és csatlakozási csomópontja 41

4 Schöck Tronsole típus Méretezési táblázat/méretek/elemek metszetei és alaprajzai Schöck Tronsole típua 2 N Szélesség [cm] 24,0 Magasság 1) [cm] Mélység [cm] asalás 2 P 6 Megengedett nyíróerő [kn/elem] 8,9 Szükséges teher 2) [kn] 2 24,0 2 P 6 8,9 11, ,5 49, P 6 6 P 6 17,8 26,7 16,1 22,0 9 74,0 9 P 6 40,0 33,0 1) legkisebb lemezvastagság: 16 cm 2) d = 24 cm falazatra számítva Schöck Tronsole 2 N alaprajza (felfelé ható erőkhöz) Schöck Tronsole 2 alaprajza Schöck Tronsole 2 alaprajza Schöck Tronsole 6 alaprajza Schöck Tronsole 9 alaprajza Schöck Tronsole alaprajza Schöck Tronsole 2 N metszete (felfelé ható erőkhöz) 42

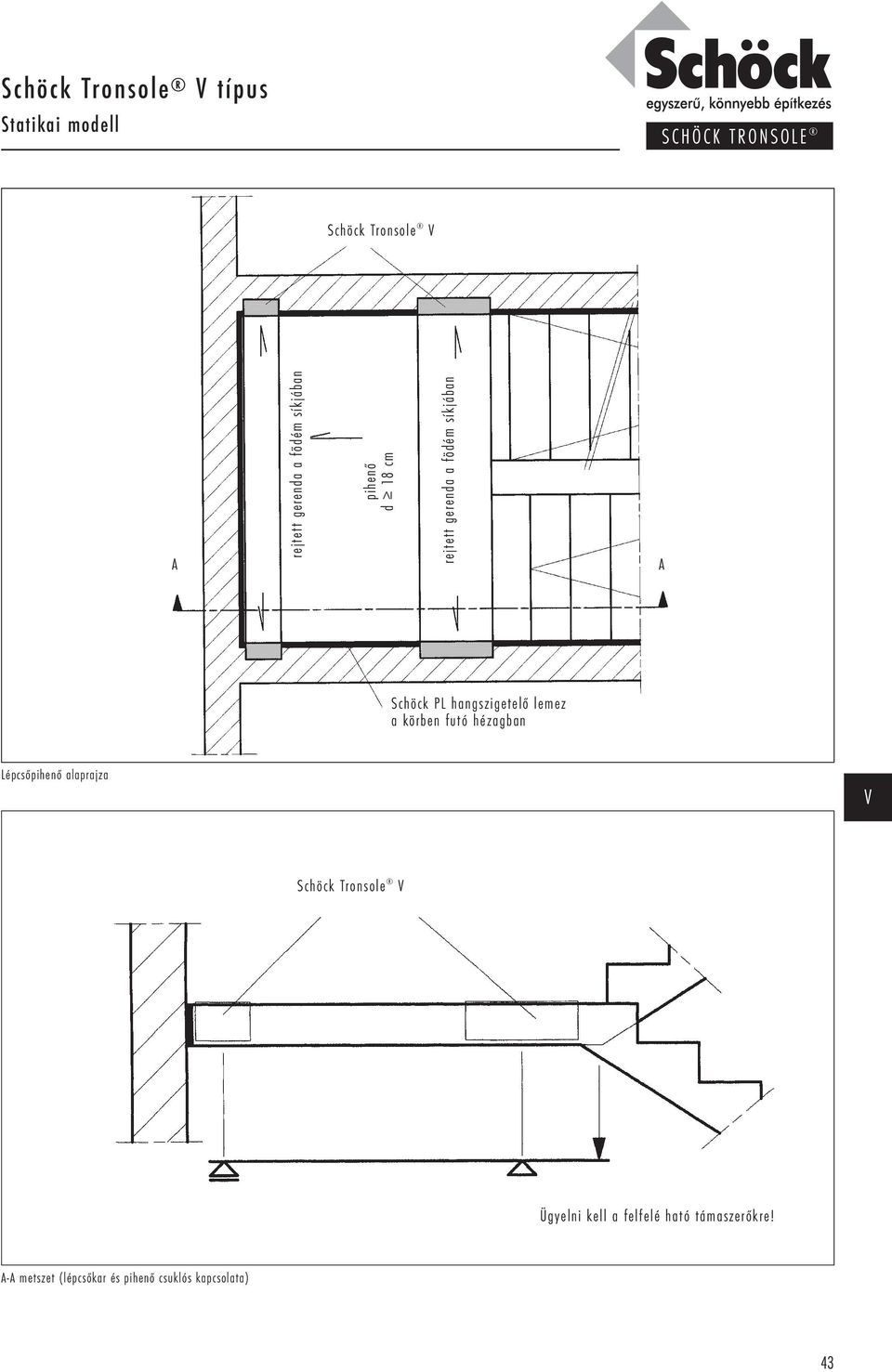

5 Schöck Tronsole típus Statikai modell Schöck Tronsole A rejtett gerenda a födém síkjában pihenő d 18 cm rejtett gerenda a födém síkjában A a körben futó hézagban Lépcsőpihenő alaprajza Schöck Tronsole Ügyelni kell a felfelé ható támaszerőkre! A-A metszet (lépcsőkar és pihenő csuklós kapcsolata) 43

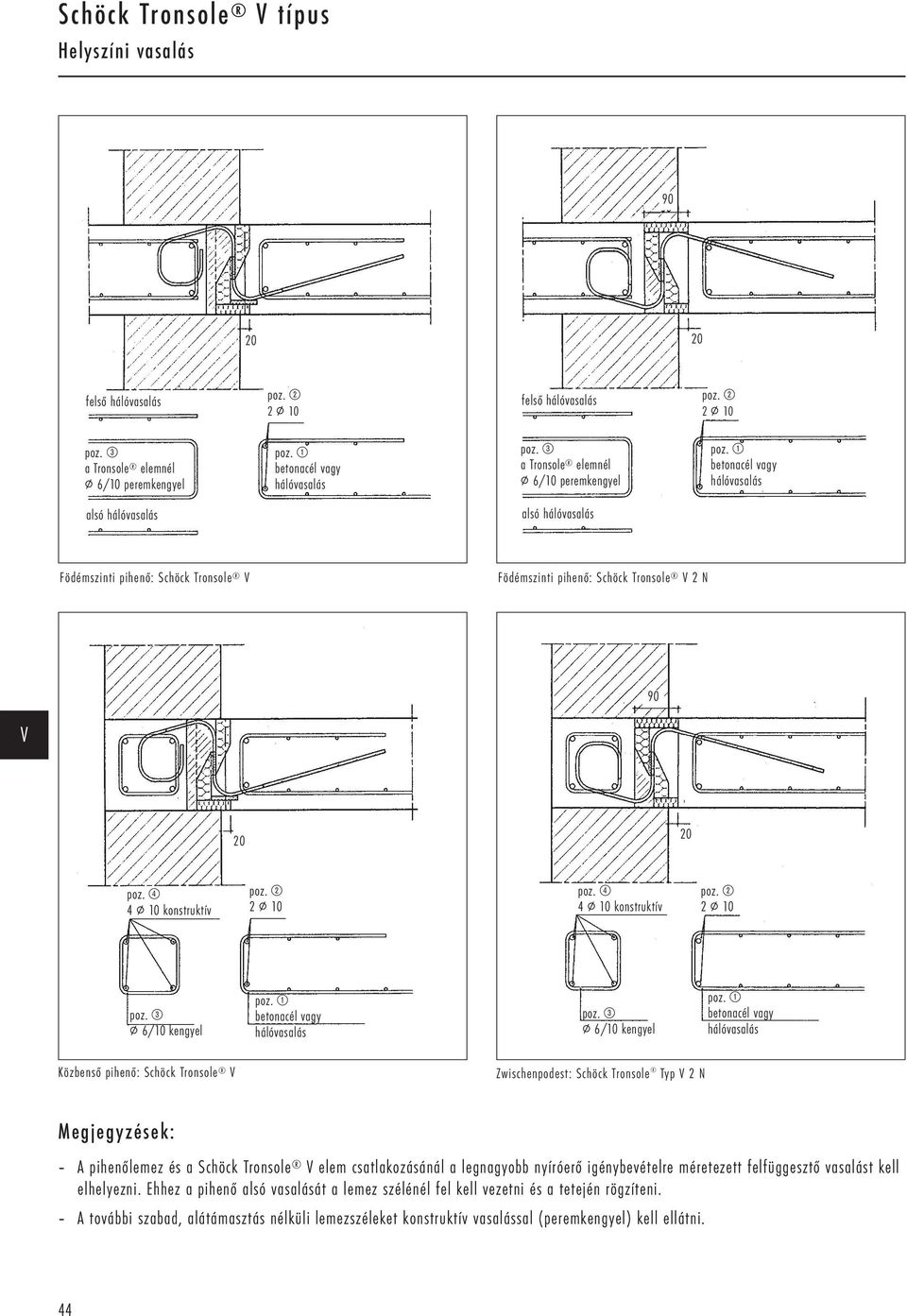

6 Schöck Tronsole típus Helyszíni vasalás felső felső a Tronsole elemnél P 6/10 peremkengyel a Tronsole elemnél P 6/10 peremkengyel alsó alsó Födémszinti pihenő: Schöck Tronsole Födémszinti pihenő: Schöck Tronsole 2 N poz. 4 4 P 10 konstruktív poz. 4 4 P 10 konstruktív P 6/10 kengyel P 6/10 kengyel Közbenső pihenő: Schöck Tronsole Zwischenpodest: Schöck Tronsole Typ 2 N Megjegyzések: A pihenőlemez és a Schöck Tronsole elem csatlakozásánál a legnagyobb nyíróerő igénybevételre méretezett felfüggesztő vasalást kell elhelyezni. Ehhez a pihenő alsó vasalását a lemez szélénél fel kell vezetni és a tetején rögzíteni. A további szabad, alátámasztás nélküli lemezszéleket konstruktív vasalással (peremkengyel) kell ellátni. 44

7 Schöck Tronsole típus Beépítés Beépítés födémszinti pihenőbe Schöck Tronsole pihenőbe való beépítése a bezsaluzást követően. Az optimális lépéshangszigetelés biztosítása végett a Schöck Tronsole elemet 2 cm-rel a lépcsőházi fal előtt kell elhelyezni. Helyszíni vasalás elhelyezése a statikai terv szerint. A Schöck Tronsole csatlakozásánál a teljes alsó pihenővasalást fel kell vezetni és a pihenő tetején rögzíteni. A Schöck Tronsole mindkét oldali vasainak összekötése a helyszíni vasalással. A lépcsőpihenő elfalazása körben és a Schöck PL hangszigetelő lemez felragasztása a téglákra. Beton mindkét oldali egyenletes bedolgozása és alapos tömörítése. Decke A pihenő teljes alsó vasalását fel kell hajtani! födém elfalazás födémszinti Schöck PL hangszigetelő lemez födémszinti pihenő Beépítés be A falazás során kell beépíteni (habarcsba fektetve). Helyszíni vasalás elhelyezése a statikai terv szerint. A Schöck Tronsole csatlakozásánál a teljes alsó pihenővasalást fel kell vezetni és a pihenő tetején rögzíteni. A Schöck Tronsole mindkét oldali vasainak összekötése a helyszíni vasalással. A pihenők bezsaluzása után a felragasztása körben a lépcsőházi falra. Beton mindkét oldali egyenletes bedolgozása és alapos tömörítése. A pihenő teljes alsó vasalását fel kell hajtani! Fontos! Minden munkafázisnál el kell kerülni a hanghidak kialakulását. 45
