1 Tetőszigetelések 2. Épületszerkezettan 4
2 Tetőidom szerkesztése vápában áttörés, felépítmény ne legyen!
3 Tetőidom szerkesztése áttörések mögött terelőnyereg
4 Tetőidom szerkesztése vízszintes csőelhúzás födémben legfeljebb 1,2 m
5 Szigetelések vonalvezetése bitumenes lemez ~40 cm műanyag lemez ~30 cm
6 Tetőidom szerkesztése hőszigetelt tetőn külső vízelvezetés csak fűtött vízköpővel és ejtőcsővel
7
8 Belső vápa kialakítása teljes értékű tetőként járható tisztítható fűthető
9 Szigetelések felvezetési magassága hóhatár hólerakódás
10 Szigetelések felvezetési magassága hóhatár h h h 0,25 m
11 min. 45 mm csatlakozó szerkezetek rátakarása min. 25 cm vízküszöb
12
13
14
15
16 Tetőperemek kialakítása b a a H 0,03 m % 5 a 0,10 m % > 5 a 0,05 m H 8m b 0,05m 20m < H < 8m b 0,08m 20m H b 0,10m
17 Attika kialakítása 1. h hóhatár - alacsony attika egybeépített falfedés és falszegély
18
19
20 Attika kialakítása 2. közepes attika külön falfedés és falszegély
21
22 Attika kialakítása 3. fagyálló magas attika ( cca. 80 cm felett ) h h külön falszegély és fagyálló homlokzatképzés
23 szigetelést követően kőműves munkát ne!
24 Szigetelés csatlakozása küszöbhöz h 0,25 m hóhatár! h h
25 Szigetelés csatlakozása küszöbhöz h 0,05 m h hóhatár elrejtése folyókával
26 Folyóka
27 Szigetelések vonalvezetése a 0,05 m h 0,25 m 0,12 m h h felülvilágító kupola beépítése a
28 Szigetelések vonalvezetése ~ cm ~ 2 cm víznyelő: legkritikusabb 2cm besüllyesztés ~ 5 cm fordított tetőn kiegészítő hőszigetelés
29 Tetőszerkezeteket érő hatások külső időjárási mechanikai UV belső hőmérsékleti pára egyéb használati
30 Tetőszerkezeteket érő hatások Külső: csapadék ( eső, hó, jég, köd, stb.) mechanikai ( szél- hó- vízteher, porerózió, hőtágulás ) vegyi ( helyi, eseti ) biológiai ( hidrobiológiai korrózió; állati és növényi, gyökerek ) sugárzások ( nap, hő, UV, stb. ) légköri ( ózon, rádió, röntgen )
31
32
33 innen megy tovább
34 innen megy tovább
35 innen megy tovább
36
37 Tetőszerkezetek szélszívás elleni rögzítése valamennyi réteget! lehetőségek: leterhelés ragasztás mechanikai rögzítés vegyes
38 A tetőfelület egyszerűsített felosztása (20 méteres épületmagasságig) a: az épület szélessége b: az épület hossza szélső mező sarok mező
39 Tetőszerkezetek szélszívás elleni rögzítése Tagolt, összetett körrajzú épület: valamennyi felületre értelmezni!
40
41 Rögzítési módok rögzítési mód belső mező szélső sáv sarok mező leterhelés nélkül forró bitumenes ragasztás hideg ragasztás (4cm széles adhéziós ragasztósáv ) szegezés sortáv olság szegtáv olság a felület 10%-án a felület 20%-án a felület 40%-án 2 sáv /m 3 sáv /m 4 sáv /m 90 cm 30 cm 30 cm 10cm 10cm 5 cm rögzítő elemek (tényleges kihúzóerő 0,4 KN/db) 3 db/m2 6 db/m2 9 db/m2 leterheléssel (5cm vastag kavicsréteg minden mezőben) forró bitumenes ragasztással kombinálv a hideg ragasztás (4cm széles adhéziós ragasztósáv ) szegezés sortáv olság szegtáv olság - a felület 10%-án a felület 20%-án - 2 sáv /m 3 sáv /m - 45 cm 45 cm 10cm 5cm rögzítő elemek (tényleges kihúzóerő 0,4 KN/db) - 4 db/m2 7 db/m2
42
43

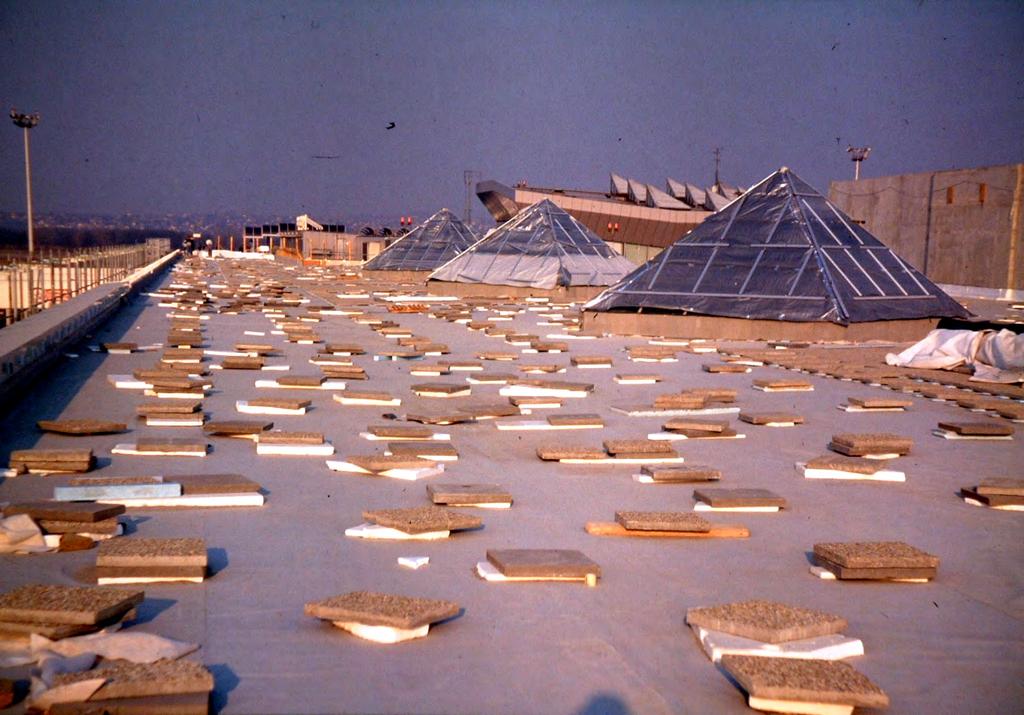

44 Leterhelés mértéke tetőszegély magassága a rendezett terepszinthez képest belső mező kg/m2 leterhelés mértéke külső sáv kg/m2 sarokmező kg/m2 8 m-ig m és 20 m között m felett egyéni méretezés szerint
45
46
47
48
49
50
51 leterhelés légköri nyomással
52 CSAK LÉGZÁRÓ ALÉPÍTMÉNY ESETÉN!
53
54 CSAK LÉGZÁRÓ ALÉPÍTMÉNY ESETÉN!
55 TETŐSZIGETELÉS SZÉLSZÍVÁS ELLENI MECHANIKAI RÖGZÍTÉSÉNEK MÉRETEZÉSE ALAPADATOK: AZ ÉPÜLET HOSSZA: AZ ÉPÜLET SZÉLESSÉGE: AZ ÉPÜLET MAGASSÁGA: A TORLÓNYOMÁS ÉRTÉKE: p w = γ x c x w o b=30,0 m a=18,2 m href=20,0 m ahol: γ a szélteher biztonsági tényezője c w o a szélteher alaki tényezője a tényleges torlónyomás
56
57
58
59
60 Mechanikai rögzítések a részletképzéseknél függőleges szigetelések rögzítése fallefedések aljzatának lefogatása hajlatrögzítés hajlati fa pallók lefogatása hőszigetelés rögzítése csapadékvíz szigetelés rögzítése falszegélyek lecsúszás elleni rögzítése
61 Mechanikai rögzítés átlapolásban lemezszél és tárcsa közötti méret
62 Mechanikai rögzítésmódok rögzítés átlapolásban
63 Mechanikai rögzítésmódok rögzítés az átlapolás felett, sávtakarással
64
65

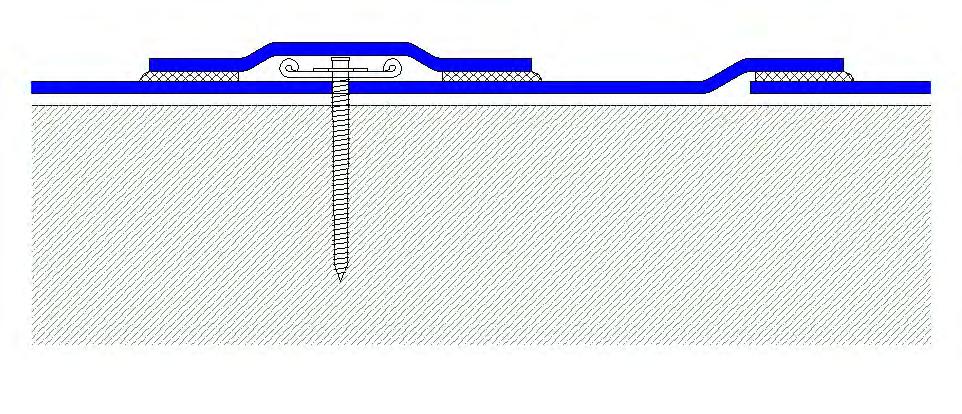

66 mechanikai megfogás az átlapolástól függetlenül - pontszerűen - sávosan
67 Mechanikai rögzítésmódok rögzítés mezőben, alsó tányérral
68 Mechanikai rögzítésmódok rögzítés felülről, mezőben, sávtakarással
69 Mechanikai rögzítésmódok rögzítés felülről mezőben, öntömítő tárcsával
70 Mechanikai rögzítésmódok sínes rögzítés sávtakarással
71
72
73
74
75 Szigetelőlemezek rögzítési módjainak összehasonlítása
76 Tetők rétegei vízszigetelés hőszigetelés teherhordó szerkezet
77 Tetők rétegei kiegészítő rétegek Lejtés! felületvédelem csapadékvíz szigetelés közvetlen aljzata gőznyomást kiegyenlítő, elválasztó párazáró lejtést adó réteg
78 Tetők rétegei - felületvédelem Könnyű felületvédelem világos szín, ásványi zúzalék, fényvédő festék Nehéz felületvédelem kavics ( Ø16-32 mm ) hasznosítást nyújtó rétegek: járható felület, növényzet, útpálya, stb.
79
80 Tetők rétegei vízszigetelés hőszigetelés teherhordó szerkezet
81 Tetők rétegei teherhordó födém vízszintes térelhatárolást tartó szerkezet felépítményi rétegek súlya ( önsúly ) hó, víz, jég, csapdék, stb. ( esetleges ) szél szívó- és torlónyomás ( esetleges ) használati teher ( hasznos teher )
82 Tetők rétegei lejtésképzés vízszigetelés hőszigetelés teherhordó szerkezet
83 Tetőfelületek lejtése: pontralejtés! általános felületen: legalább 2 % vápában: legalább 1 % Felújítás esetén is!
84 Tetők rétegei - lejtésképzés födémszerkezettel monolit födém lejtésben előregyártott födém, lejtésben előregyártott, változó magasságú födém könnyűszerkezetes födém, lejtésben monolit födém, változó vastagsággal
85 Tetők rétegei - lejtésképzés előregyártott vasbeton váz változó magasságú gerendával
86 változó magasságú pillérek
87 változó magasságú födémpanelek teknőpanel T vagy TT panel
88
89
90 Tetők rétegei - lejtésképzés külön lejtést adó réteg kavicsbeton 1 cm 0,22 kn/m 2 kikönnyített beton ~ 5 cm v könnyűbeton 1 cm 0,04 kn/m 2 deszkázat, építőlemez
91
92
93 Tetők rétegei - lejtésképzés hőszigetelés lejtésképzés valamennyi tetősíkon lejtéskorrekció vonalra lejtést pontra lejtéssé polisztirol hab poliuretán hab kőzetgyapot habüveg
94 Tetők rétegei - lejtésképzés azonos hajlásszögű síkokkal eltérő hajlásszögű síkokkal sok veszteség
95 Tetők rétegei - lejtésképzés Lejtéskorrekció változó vastagságra szabott hőszigeteléssel polisztirol és poliuretán hab, bazaltgyapot, habüveg
96
97 Köszönöm a mai figyelmet.
