3 Alacsony hajlású tető, vagy LAPOSTETŐ lejtés: 8 % 2 % alatt nem!

4 A lapostetőt (tetőszigetelést) érő hatások Külső hatások: hőhatás léghőmérséklet, napsugárzás -25 o C o C hőmérsékletkülönség, -ingadozás ózonsugárzás öregítő hatás csapadékhatás eső, hó, pára, dér, jég, jégeső szélteher torlónyomás, szívóhatás mechanikai hatás használatból eredő hatás; aljzatmozgás; építési, karbantartási tevékenység; a tetőszigetelő anyagok alakváltozása, mozgása Belső hatás: a belső tér páranyomása!!! Egyéb hatások: vegyi terhelés (ipari környezet, parkolótető) a tetőszigetelési anyagok kémiai összeférhetősége gyökérzet

5 Alaprétegrend Csapadékvíz-szigetelés Hőszigetelés Teherhordó födém tetőszigetelés Kiegészítő rétegek felületvédelem, fényvédelem, burkolatok, leterhelés elválasztó réteg, gőznyomás-kiegyenlítő réteg páratechnikai réteg, alátétréteg lejtést adó réteg

6 Tartószerkezet Teherhordó födém a tetőszigetelés és használati rétegek, valamint a használatból eredő terhelésére méretezve Monolit vasbeton födém merev Előregyártott elemekből álló szilikátbázisú födém merev TT panel mozgásra hajlamos Trapézlemez födém mozgásra hajlamos Deszkaaljzat (kéthéjú tető felső héj) mozgásra hajlamos

7 Lejtésképzés Monolit lejtést adó réteg: beton, könnyűbeton A lejtés mértéke mezőben 2 %, vápában legalább 1%. Dilatációs osztóhézag a felmenő szerkezetek mentén mezőben (3 x 3 m) Táblás hőszigetelő anyagból: kőzetgyapot, expandált polisztirolhab Konszignáció tetőalaprajz, vízelvezetés helye A lejtés mértéke mezőben 2,5 % Deszkaaljzat pl. kéthéjú hidegtető esetén A lejtés mértéke 4%. Ha a lejtés mértéke nem éri el az előírt értékeket, akkor a rétegrend kialakításával ennek megfelelő ellensúlyozó megoldást kell alkalmazni. Ha 5 8 %, lecsúszás ellen rögzíteni.

8 Lejtésképzés % = 1 m hosszon? cm az emelkedés Azonos lejtés, változó szegélymagasság Azonos szegélymagasság, változó lejtés problémák!

9 Lejtésképzés Maga a teherhordó szerkezet lejt trapézlemez födém, TT panel Pontralejtés szükséges!!!

10 Elvek a rétegrend kialakítására a hőszigetelő és vízszigetelő anyagok anyagismerete összeférhetőségek a csapadékvíz-szigetelés védelme (mi van alatta, felette) az aljzat ismerete mozgó aljzatra a mozgást felvenni képes rugalmas hőszigetelés, rugalmas vízszigetelés merev aljzatra merev hőszigetelés, merev vízszigetelés a tető használati módjának ismerete szélszívás elleni rögzítés hő- és páratechnikai méretezés, téli-nyári állapot

11 Lapostetők hőszigetelése hőátbocsátása Évek U (W/m 2 K) Átlagos hőszigetelő anyag vastagság (cm) , , , ,

12 A lapostetők csoportosítása A használat szerint A szerkezeti felépítés szerint Nemjárható tető Hasznosított tető Terasztető Parkolótető Zöldtető Kéthéjú lapostető (átszellőztetett tető) (hidegtető) Egyhéjú tető (átszellőzés nélküli tető) (melegtető) Egyenes rétegrendű Fordított rétegrendű

13 KÉTHÉJÚ (HIDEG)TETŐ Csapadékvíz-szigetelés Felső héj Átszellőző légréteg Hőszigetelés Alsó héj teherhordó födém

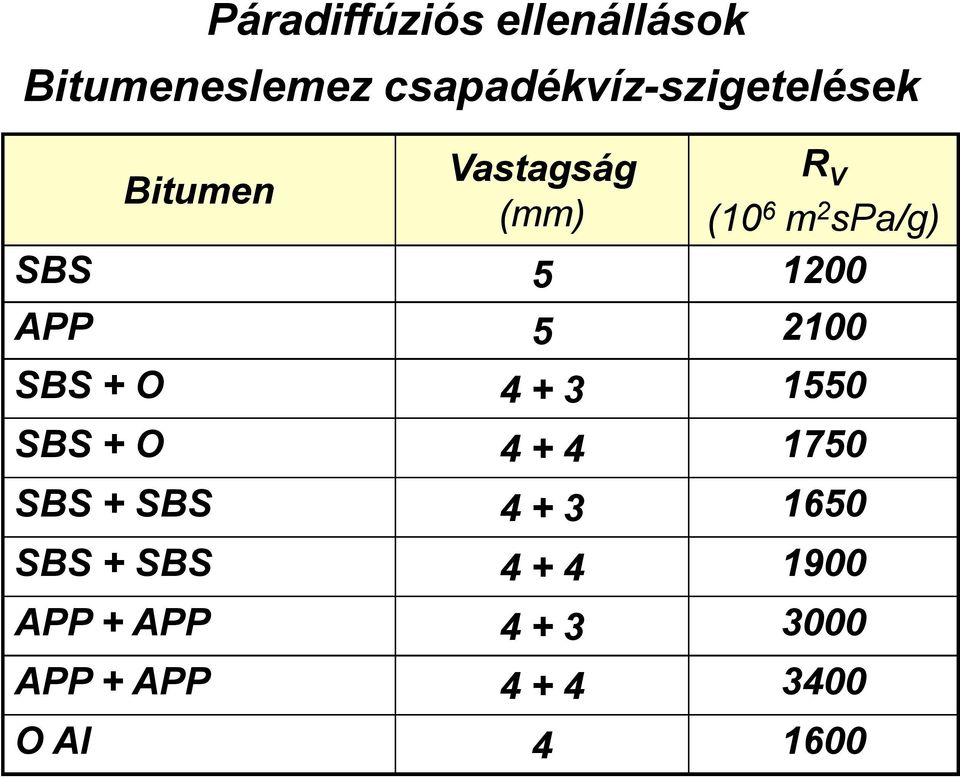

14 Bitumen Páradiffúziós ellenállások Bitumeneslemez csapadékvíz-szigetelések Vastagság (mm) R V (10 6 m 2 spa/g) SBS APP SBS + O SBS + O SBS + SBS SBS + SBS APP + APP APP + APP O Al

15 Páradiffúziós ellenállások Egyrétegű műanyaglemez szigetelések Anyag R V (10 6 m 2 spa/g) EPDM Lágy pvc 1,2 1,5 1,2 1, Poliolefin PIB

16 Páradiffúziós ellenállások Hőszigetelések Anyag Vastagság (cm) R V (10 6 m 2 spa/g) Üveggyapot, kőzetgyapot ,2 2,4 Expandált polisztirolhab Extrudált polisztirolhab

17 KÉTHÉJÚ LAPOSTETŐ R v = 1 R v 2 R v 30 átszellőztetett szerkezet átszellőztethető hőszigetelés párazáró tulajdonságú fólia a hőszigetelésen tilos! páraáteresztő fólia nem romlik a hőszigetelő képesség kis magasságú átszellőztetett tér később hozzáférhetetlen kellő vastagságú hőszigetelés

19 Nem jeleníthető meg a kép. Lehet, hogy nincs elegendő memória a megnyitásához, de az sem kizárt, hogy sérült a kép. Indítsa újra a számítógépet, és nyissa meg újból a fájlt. Ha továbbra is a piros x ikon jelenik meg, törölje a képet, és szúrja be ismét. Egyenes rétegrend betonfödémen merev aljzat merev hőszigetelés nemjárható tető EPDM ragasztásos rétegrend nincs hőhíd, nincs többletsúly páratechnikai méretezés egyenes szélkialakítás kétrétegű hőszigetelés korlátlan hőszigetelő anyag vastagság PASSZÍVHÁZ

20 Egyenes rétegrend betonfödémen 1,5 mm pvc Elválasztó réteg Lépésálló EPS Építőipari PE fólia páratechnikai réteg Lejtést adó réteg Teherhordó födém R v 200 R v 80 R v 660 R v 30

21 Egyenes rétegrend betonfödémen nemjárható tető, tetőfelújítás!!! bitumeneslemez ragasztásos rétegrend nincs hőhíd, nincs többletsúly páratechnikai méretezés egyenes szélkialakítás, egy vagy kétrétegű hőszigetelés korlátlan hőszigetelő anyag vastagság PASSZÍVHÁZ

22 Egyenes rétegrend betonfödémen 2 rtg. SBS PV-4, 1 rtg SBS S PV-5 Lépésálló kőzetgyapot, üveggyapot hőszigetelés Al-4 páratechnikai réteg Lejtést adó réteg Teherhordó födém R v 1900 R v 1200 R v 2 R v 2100 R v 30

23 Egyenes rétegrend trapézlemez födémen LÉGZÁRÁS!!! mozgó aljzat rugalmas hőszigetelés mechanikai rögzítés hőhíd egyenértékű vályúszélesség és minimális hőszigetelés vastagság Vályú Hőszigetelés 70 mm 60 mm 100 mm 80 mm 130 mm 100 mm 150 mm 120 mm

24 Egyenértékű hővezetési tényező Kőzetgyapot Mechanikai rögzítés e = kő A kő + mech A mech A kő + A mech

25 A mechanikai rögzítés hatása a hőszigetelő képességre A beépítés körülményei (W/mK) 20 cm kőzetgyapot U (W/m 2 K) Növekedés D deklarált hővezetési tényező 0,035 0,17 be = D (1 + ) beépítve (kis R v = 0,25) 0,044 0,21 4 db/m 2 4 mm fémcsavar ( =58 W/mK) 0,046 0,23 35 %

27 Fordított rétegrendű tető nemjárható tető bitumeneslemez, pvc, EPDM leterhelés többletsúly páratechnikai méretezés nem kell egyrétegű hőszigetelés korlátozott hőszigetelő anyag vastagság PASSZÍVHÁZ?

28 Fordított rétegrend betonfödémen merev aljzat merev hőszigetelés, leterheléssel rögzített tetőszigetelés statika, páratechnikai probléma nincs, belülről kifelé haladva a rétegek páradiffúziós ellenállása csökken XPS felett levegővel átjárható réteg, a csapadékvíz-szigetelés hatékony védőrétege (sérülés, hőmérséklet), a tető azonnal vízhatlan, közvetlenül lebetonozni tilos, csak egy rétegben alkalmazható, a használat módjától függő nyomószilárdság, a gyártástechnológiából adódóan korlátozott hőszigetelő anyag vastagság ha kell többlet hőszigetelés (passzívház) hőszigetelő tulajdonságú lejtésképzés páratechnikai méretezés intenzív zöldtető

29 Fordított rétegrendű tető Leterhelés Szűrőtéteg Hőszigetelés csak XPS Csapadékvíz-szigetelés Kavicsbeton lejtést adó réteg Teherhordó födém R v = 0 R v 100 R v (pvc) 200, R v (bit.) R v 30

30 Fordított rétegrendű tető Hőszigetelő tulajdonságú lejtést adó réteggel A gerincnél, a magas ponton probléma várható MÉRETEZÉS!

31 X ATTIKAFAL X X X

32 ATTIKAFAL X X < X X

33 o C ATTIKAFAL Rétegrend-váltás tilos!

34 o C + páralecsapódás ATTIKAFAL Rétegrend-váltás tilos!

35 Nem jeleníthető meg a kép. Lehet, hogy nincs elegendő memória a megnyitásához, de az sem kizárt, hogy sérült a kép. Indítsa újra a számítógépet, és nyissa meg újból a fájlt. Ha továbbra is a piros x ikon jelenik meg, törölje a képet, és szúrja be ismét. Terasztető - egyenes rétegrend Fagyálló lapburkolat, ragasztó, fugázó Bevonatszigetelés Aljzatbeton lejtésképzés Hőszigetelés + technológiai szigetelés Páratechnikai réteg Teherhordó födém

36 Terasztető - fordított rétegrend Szárazon rakott burkolat zúzalék ágyazaton Szűrőtéteg Hőszigetelés csak XPS Csapadékvíz-szigetelés Lejtést adó réteg Teherhordó födém

37 Parkolótető - fordított rétegrend Vasalt aljzatbeton zúzalék ágyazaton Szűrőtéteg Hőszigetelés csak XPS nyomószilárdság! Csapadékvíz-szigetelés Lejtést adó réteg Teherhordó födém

38 Extenzív zöldtető - fordított rétegrend Ültetőközeg Szűrőtéteg Vízmegtartó szivárgóréteg Hőszigetelés csak XPS Csapadékvíz-szigetelés gyökérálló Lejtést adó réteg Teherhordó födém

39 Intenzív zöldtető - fordított rétegrend Ültetőközeg Szűrőtéteg Vízelvezető szivárgóréteg Hőszigetelés csak XPS Csapadékvíz-szigetelés gyökérálló Lejtést adó réteg Teherhordó födém

40 A szél hatása A szél hatása az építményekre szélnyomás és szélszívás formájában nyilvánul meg. A nem áramvonalas épülettömegek miatt kialakuló légörvények a lapostetőkre szívóhatást fejtenek ki. A tető rétegeinek károsodása ellen megfelelő rögzítést kell kialakítani.

41 A szélszívás mértéke eltérő a tető különböző felületein.

42 A szélteher alapértéke: p W = w o x c w o a torlónyomás: az építmény körüli terület nyitottságától, beépítettségétől és az épület terepszinttől mért magasságától függ c az alaki tényező: az építmény alakjától, a terhelt felület helyzetétől és a széliránytól függ

43 Rögzítés leterheléssel Hol? fordított rétegrendű tetőszigetelés, hasznosított tetők nemjárható egyhéjú tetők bitumeneslemez csapadékvíz-szigetelés esetén jellemzően nem Előny minden réteg függetlenül mozoghat feszültségmentesítés megoldott (légrétegek) száraz építés egyszerű, költségkímélő javítás Hátrány plusz terhelés 20 m épületmagasság felett kritikus lehet

44 A leterhelés mértéke (ÉMSZ)

45 Mechanikai rögzítés Hol? egyenes rétegrendű tető, kéthéjú tető (deszkalajzat) trapézlemez födémen PV, GG, de GV nem!!! pvc, EPDM Előny a tetőszigetelés csak pontonként rögzített feszültségmentesítés megoldott nincs plusz súly Hátrány rögzítésre alkalmas aljzat szükséges a rögzítési pontok hőhidak

46 Mechanikai rögzítés - vonalmenti

47

48 Ragasztásos rögzítés Hol? egyenes rétegrendű nemjárható tető, bitumeneslemez - betonfödémen. Előny hagyományos technológia nincs plusz súly Hátrány feszültségmentesítés megoldandó csak megfelelően tapadóképes aljzat lehet az aljzatmozgások közvetlenül hatnak a szigetelésre Bennmaradó építési, időjárási nedvesség feszültségmentesítés kell. Évente 80 nap alkalmas szigetelésre, de 320 napon szigetelünk.

49 Fektetés a mélypontról indulva. Vízfolyás irányában takart átlapolás Átfedés 10 cm Toldás 15 cm Átlapolásnál max. 3 lemezréteg Átlapolás mindig teljes felületű lángolvasz-tásos hegesztés, vagy ragasztás, 1 cm kifolyás

50 Ragasztás forró bitumennel öntőkannás terítéssel Lángolvasztásos hegesztés Öntapadó lemez fektetése
