1 HOMLOKZATBURKOLATOK Cor-ten acél 1

burkolatok) VHR alkalmazott burkolatok áttekintése, rendszerezése anyag, kialakítás, méretrend, építészeti

2 HOMLOKZATBURKOLATOK burkolattokkal szemben tott követelmények burkolat és fal kölcsönhatása szerkesztési lehetőségek burkolat típusok könnyű burkolatok nehéz burkolatok vakolt hőszigetelő rendszer (THR burkolatok) VHR alkalmazott burkolatok áttekintése, rendszerezése anyag, kialakítás, méretrend, építészeti érték, új épület esetén számításba Homlokzaturkolat tető hol az átmenet? vehető meglévő épületek burkolatai, tanulságok 2

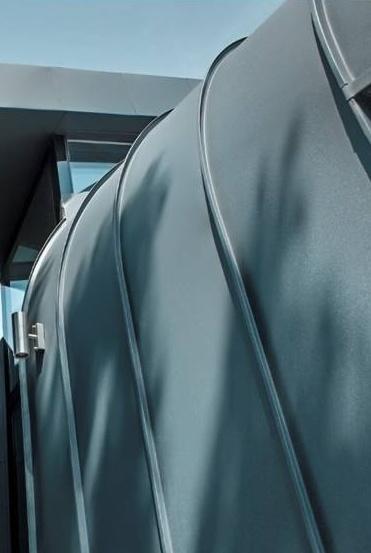

3 HOMLOKZATBURKOLATOT ÉRŐ HATÁSOK Titáncink burkolat Kerámia burkolat 3

4 HOMLOKZATBURKOLATOTTAL SZEMBENI KÖVETELMÉNYEK HOMLOKZATTAL SZEMBEN TÁMASZTOTT KÖVETELMÉNYEK 4

5 BURKOLT FALSZERKEZETEK ELVI FELÉPÍTÉSE EGYHÉJÚ KÉTHÉJÚ Homogén Réteges Maghőszigetelt Átszellőztetett szélzárás megoldása b k b k b k b k (5) 2 1 teherhordó szerkezet 2 felületképzés ( burkolat ) 3 hőszigetelés 4 légréteg 5 (burkolatot tartó vázszerkezet) 6 szélzárási megoldás 5

) b +20 C +20 C k napos idő ~30 C felhős

6 ÁTSZELLŐZTETETT FALSZERKEZET Teherhordó szerkezet lehet: vasbeton falazott szerk. Burkolat lehet: fa, fém, szálcement, kerámia, tégla, kő,stb. ) b +20 C +20 C k napos idő ~30 C felhős idő -15 C Téli / nyári hőfokesés görbe 1 falszerkezet 2 burkolat v. felületképzés 3 hőszigetelés 4 átszellőztetett légrés 5 kasírozás, szélzáró fólia 6

ALKALMAZHATÓ HŐSZIGETELŐ ANYAGOK ÁSVÁNYI SZÁLAS

ÜVEGGYAPOT mérete: 50/60x100/120 cm kiképzése:

fóliával : 0,03-0,04 W/mK m: 1-2 rögzítés: mechanikai

lamellázott 50/60x100/120 cm kasírozva is szélzárási

7 ALKALMAZHATÓ HŐSZIGETELŐ ANYAGOK ÁSVÁNYI SZÁLAS ANYAGOK Átszellőztetés miatt: NEM ÉGHETŐ A1; A2 ÜVEGGYAPOT mérete: 50/60x100/120 cm kiképzése: kasírozva v. fóliával : 0,03-0,04 W/mK m: 1-2 rögzítés: mechanikai alkalmazás: általános felület BAZALTGYAPOT lamellázott 50/60x100/120 cm kasírozva is szélzárási céllal 0,03-0,04 W/mK Páravezetési 1-2 ellenállásuk mechanikai, ragasztás is kicsi általános felület a átszellőzetett burk. 7

8 ALKALMAZHATÓ HŐSZIGETELŐ ANYAGOK ÁSVÁNYI SZÁLAS ANYAGOK ÜVEGGYAPOT BAZALTGYAPOT lamellázott Öszefoglalva: jó hőszigetelő páraellenállása elhanyagolható nem éghető hidrofobizálható tűz hatására nem csepeg, nem fejleszt füstöt, könnyen vágható, kezelhető egyszerűen beépíthető 50 %-ban újrafelhasznált eredetű 8

9 JELLEMZŐ RÖGZÍTÉSI MEGOLDÁSOK * csavarozott (szegecselt) tálcás * * ragasztott beakasztott * a légtér vastagság nem méretarányos! 9

ÁTSZELLŐZTETETT HOMLOKZAT ELŐNYEI TÉLI HŐVÉDELEM

NYÁRI HŐVÉDELEM az átszellőztetés csökkenti a

burkolat valamelyest növeli a hanggátlást

méretezhető VÉDI A HŐSZIGETELÉST az elázástól,

csapadéktól és elvezeti a párát TEHERHORDÓ FAL

páravándorlást elősegíti TŰZVÉDELEM Tűzterjedés

alkalmazható A HŐMOZGÁS BIZTOSÍTOTT a burkolat

10 ÁTSZELLŐZTETETT HOMLOKZAT ELŐNYEI TÉLI HŐVÉDELEM belső tér és a szerkezet védelme, (hőhidak) NYÁRI HŐVÉDELEM az átszellőztetés csökkenti a belső tér hőterhelését ZAJVÉDELEM nagy tömegű burkolat valamelyest növeli a hanggátlást HŐVESZTESÉG CSÖKKENTÉSE fokozatmentesen méretezhető VÉDI A HŐSZIGETELÉST az elázástól, mechanikai sérüléstől SZÁRAZ FAL védi a falat a csapadéktól és elvezeti a párát TEHERHORDÓ FAL VÉDELME PÁRATECHNIKA kifelé nyitott, a páravándorlást elősegíti TŰZVÉDELEM Tűzterjedés kockázata csak nem éghető hőszigetegetelés alkalmazható A HŐMOZGÁS BIZTOSÍTOTT a burkolat elemei között A1 nem éghető anyagú A2 tartalmaz (kötőanyagában) éghető anyagot besorolású 10

11 LÉGRÉS SZERKESZTÉSI SZABÁLYAI Be- és kiszellőző nyílások mérete: 7500 mm 2 szabad keresztmetszet / 20 m 2 homlokzat felület Légrés mérete: 4 cm a 10 cm hőátadás korlátozása kasírozás v. fólia Be- és kiszellőzésnél rovarháló Homlokzati tűzterjedés légrés lezárása 11

HOMLOKZAT-FELOSZTÁS RÖGZÍTÉS SZEMPONTJÁBÓL (

besűrítése h a rögzítőelemek sűrűsége az egyes

12 HOMLOKZAT-FELOSZTÁS RÖGZÍTÉS SZEMPONTJÁBÓL ( SZÉLTERHELÉS, SZÉLSZÍVÁS ) általános mező szélmező: 1 m a/8 2 m - épületsarkok - épület felső lezárása ( attika ) rögzítőelemek besűrítése h a rögzítőelemek sűrűsége az egyes burkolatok függvényében változik 20 m épületmagasság felett egyedi számítás 12

13 PONTSZERŰ MEGFOGÁS VÁZSZERKEZET RÖGZÍTÉSE L SZELVÉNNYEL hőhídmegszakító alátéttel Pontszerű megfogás előnyei: pontosabb beállítás ( háromirányú ) távtartás vékonyabb szerkezet átszellőzés hőszigetelés hőhídmentesítés 13

14 emelet magasság A VÁZRENDSZER HŐMOZGÁSA megtás a borda közepén MELEGBEN HIDEGBEN födém zóna Megjegyzés: A falszerkezet teljes felülete terhelhető pont csúszópont hőtágulás melegben zsugorodás hidegben A bordák rögzítése falközépen teherbírás? 14

15 JELLEMZŐ FÜGGŐLEGES RÉSZLET csúszó csomópontok megoldása csúszó csomópont a fali L tartón (oválfurat csúszó csomópont az összekötő elemnél A bordák függetlenek egymástól Fix / (csúszó) csomó-pont a fali L tartón A bordák összekapcsoltak 15

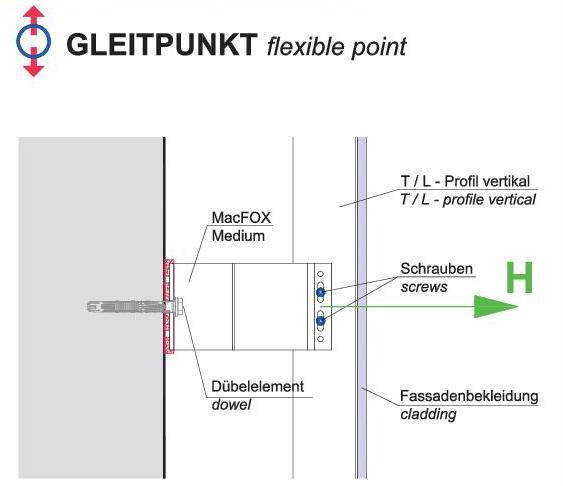

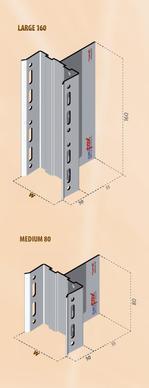

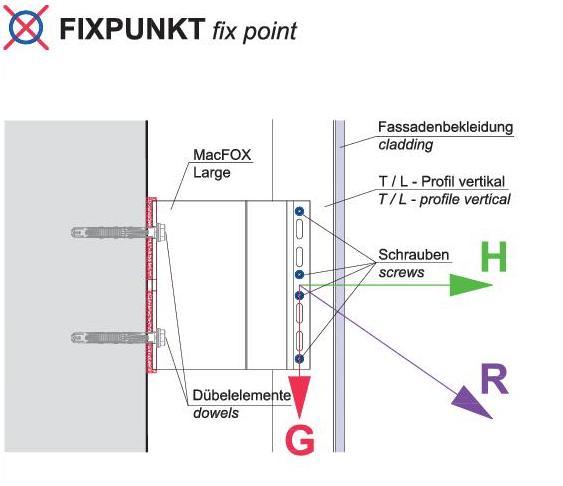

16 Vízszintes sineket rögzítő elemek Vízszintes sineket rögzítő elemek LEGGYAKORIBB RÖGZÍTŐ ELEMEK Fix rögzítési pont Függőleges L sin rögzítése falhoz burkolat T / L profil csavar dübel Fix és csúszó rögzítőelem Csúszó megtási pont kapcsolóelem U profilhoz T / L profil csavar dübel burkolat Függőleges L (T) sin rögzítése falhoz 16

borda hőtágulás iránya borda borda hőtágulás

borda hossza Egy hőmozgási egység - egy borda

bordavázzal homlokzat nézete Függesztett Támaszkodó

függesztés függesztés homlokzat burkolat víztaszító

17 borda hőtágulás iránya borda borda hőtágulás hőtágulás iránya iránya Egy hőmozgási egység - egy borda hossza Egy hőmozgási egység - egy borda hossza FÜGGŐLEGES BORDAVÁZAS RÖGZÍTÉS Támaszkodó bordavázzal homlokzat nézete Függesztett Támaszkodó Függesztett 2 bordavázzal bordavázzal 2 bordavázzal függesztés függesztés homlokzat burkolat víztaszító ásványi szálas hőszigetelés teherhordó rögzítés: VB szerkezethez 17

homlokzat nézete A burkolatváz hőtágulás miatti megszakítása bár nem az ablaknál!

18 trapézlemez hőtágulás iránya nem teherhordó rögzíttések nem teherhordó rögzíttések trapézlemez hőtágulás iránya VÍZSZINTES BORDAVÁZAS RÖGZÍTÉS Támaszkodó Függesztett Támaszkodó Függesztett 1 burkolatváz 2 burkolatváz 1 burkolatváz 2 burkolatváz homlokzat nézete A burkolatváz hőtágulás miatti megszakítása bár nem az ablaknál! függesztés burkolatváz hőtágulás iránya borda hőtágulási iránya függesztés homlokzat burkolat víztaszító ásványi szálas hőszigetelés teherhordó rögzítés: VB szerkezethez 18

19 VÍZSZINTES BORDAVÁZ RÖGZÍTÉSE Fix rögzítési pont Vízszintes részlet burkolat rögzítő elem L profil rögz. dübel rögz. dübel rögz. csavar rögz. csavar rögz. elem vízszintes L profi (sin) rögz. elem dübel alsó burkolat csúszó megtási pont / csúszó megtási pont Csúszó megtási pont rögzítő elem L profil rögz. csavar Csúszó megtás (csak vízszintes teher) dübel homlokzat burkolat Fix megtás (függőleges teher) 19

20 RÖGZÍTÉS VÍZSZINTES SEGÉDVÁZZAL Támaszkodó 1 bordavázzal 1 homlokzat nézete Támaszkodó bordavázzal függesztés függesztés homlokzat burkolat víztaszító ásványi szálas hőszigetelés teherhordó rögzítés: VB szerkezethez 20

21 sedédváz meg szakítása RÖGZÍTÉS VÍZSZINTES SEGÉDVÁZZAL Támaszkodó Függesztett Támaszkodó 1 bordavázzal 2 bordavázzal 1 bordavázzal 2 homlokzat nézete Függesztett bordavázzal függesztés függesztés A vízszintes segédváz hőmozgását is biztosítani kell függesztés függesztés homlokzat burkolat víztaszító ásványi szálas hőszigetelés teherhordó rögzítés: VB szerkezethez 21

A vízszintes váz megszakítása RÖGZÍTÉS FÜGGŐLEGES SEGÉDVÁZZAL Támaszkodó Támaszkodó bordavázzal Függesztett 1 2 bordavázzal 1 2 bordavázzal Függesztett bordavázzal

22 A vízszintes váz megszakítása RÖGZÍTÉS FÜGGŐLEGES SEGÉDVÁZZAL Támaszkodó Támaszkodó bordavázzal Függesztett 1 2 bordavázzal 1 2 bordavázzal Függesztett bordavázzal függesztés A függőleges segédváz hőmozgását is biztosítani kell függesztés homlokzat burkolat víztaszító ásványi szálas hőszigetelés teherhordó rögzítés: VB szerkezethez 22

HŐSZIGETELÉS MÉRTÉKE Számítási módszer: MSZ EN ISO 6946:2008 Hővezetési ellenállás és hőátbocsátása Követelmény: 7/2006 TNM rendelet: U=0,24 W/m 2 K (alkalmazása kötelező) számítási módszer 1,64 0,85

23 HŐSZIGETELÉS MÉRTÉKE Számítási módszer: MSZ EN ISO 6946:2008 Hővezetési ellenállás és hőátbocsátása Követelmény: 7/2006 TNM rendelet: U=0,24 W/m 2 K (alkalmazása kötelező) számítási módszer 1,64 0,85 0,70 0,45 0,24 U C = U e + DU f + DU h ahol: U c homlokzat korrigált átl. hőátbocsátási tényező U e - rétegtervi hőátbocsát. tény. DU f mechanikai rögzítések hőh. DU h - vonalmenti és pontszerű rögzítések hőhídja U k = 0,24 W/m 2 K követelmény hőszigetelés v ~ 16 cm 1 teherhordó szerkezet 2 homlokzatburkolat 3 hőszigetelés 4 szellőztető légzés 5 burkolatot tartó váz lábazati hőszigetelés azonos vastagságban (fagykötény) 23

hőszigetelés a homlokzat hőszigetelését a fagyhatárig le kell vinni

24 pince HOMLOKZATI LÁBAZATI HŐSZIGETELÉS Nincs pince Van pince A lábazaton és a talajban zárt cellaszerkezetű extrudált (XPS) hab hőszigetelés a homlokzat hőszigetelését a fagyhatárig le kell vinni a pince hőszigetelését (fűtetlen pince esetén is) a fagyhatárig le kell vinni 24
