1 V&A Dundee, Kengo Kuma BURKOLT FALSZERKEZETEK HOMLOKZATBURKOLATOK 1. TERMIKUS BUROK Az épület téli és nyári hővédelmét felületfolytonosan, hőhídmentesen, lég- és párazáró módon biztosító, a fűtött-hűtött térfogatot határoló szerkezetek összessége. Elemei: tartószerkezet hőszigetelés és azt befolyásoló rétegek (lég- és párazárás, szélzárás) hőtárolást befolyásoló rétegek hőhídcsökkentő kiegészítő intézkedések üvegezett szerkezetek és árnyékolás Homlokzat Az épületet meghatározó, a szabad térből látható külső térelhatároló felülete, melynek jellemző, meghatározó síkja függőleges. CaixaForum Sevilla (Seville, Spain), Vázquez Consuegra 1

2 Falszerkezet A belső teret függőlegesen vagy tompaszöggel határoló külső térelhatároló szerkezet Burkolt tető A belső teret a burkolt falszerkezetekhez hasonlóan kialakított hegyesszöggel határoló szerkezet, melyet csapadék terhel K B K B FALSZERKEZETEK ELVI FELÉPÍTÉSE SZILIKÁT SZERKEZETEK KÖNNYŰ/SZERELT SZERK. EGYHÉJÚ KÉTHÉJÚ EGYHÉJÚ KÉTHÉJÚ Réteges (pl. fém fegyverzetű Átszellőztetett szendvicspanel) (ÉPSZ5 és Faszerkezetek tananyag) FALSZERKEZETEK ELVI FELÉPÍTÉSE EGYHÉJÚ Homogén Hőszigetelt Maghőszigetelt KÉTHÉJÚ Átszellőztetett BURKOLT FAL ELEMEI 1 teherhordó szerkezet 2 felületképzés ( burkolat ) o 3 hőszigetelés o 4 légréteg o ( 5 burkolatot tartó vázszerkezet ) 2

3 U fal 0,24 W/m 2 K Megfelelő hőszigetelő képességű szerkezet általános felületen U fal 0,24 W/m 2 K speciális falazóelemek hőtárolás réteges szerkezet 3

4 RÉTEGTERVI HŐÁTBOCSÁTÁSI (U-)TÉNYEZŐ A követelményérték határolószerkezetek esetében rétegtervi hőátbocsátási tényező, amin az adott épülethatároló szerkezet átlagos hőátbocsátási tényezője értendő: ha tehát a szerkezet vagy annak egy része több anyagból összetett (pl. váz- vagy rögzítőelemekkel megszakított hőszigetelés, pontszerű hőhidak stb.), akkor ezek hatását is tartalmazza. Az ismétlődő hőhidak hatását már eleve tartalmaznia kell: falváz oszlopok / gerendák / szarufák / léc vázak / dűbelek homlokzati rögzítéstechnika minden egyéb inhomogenitás Lásd: Bakonyi Dániel: Rétegtervi U-érték számítás. Segédlet (tanszéki honlap) Falak Forrás: Dr. Bakonyi Dániel PTH 30 N+F + kőzetgyapot PTH 30 N+F + grafitos EPS d 10 [cm] PTH 30 N+F + kőzetgyapot + tégla d 8 [cm] PTH N+F + kőzetgyapot + könnyű burkolat alumínium vázon d 22 [cm] d 22 [cm] d fal [cm] 4

5 vasbeton + kőzetgyapot Forrás: Dr. Bakonyi Dániel vasbeton + grafitos EPS d 17 [cm] vasbeton + kőzetgyapot + tégla/kő d 14 [cm] vasbeton + kőzetgyapot + könnyű burkolat alumínium vázon (tartókonzolok kb. 60/100 cm-ként) d 28 [cm] d 37 [cm] d fal [cm] Rétegtervet befolyásoló tényezők Jobb hőszigetelő képességű anyagok ásványgyapot, EPS λ= 0,036-0,042 W/mK PIR (λ = 0,021-0,027 W/mK) IPN (isophenol) (λ = 0,02-0,024 W/mK) VIP (λ = 0,005-0,008 W/mK) aerogel (λ = 0,013-0,02 W/mK) fázisváltó anyagok - SPECIÁLIS RÖGZÍTÉSTECHNIKA 5

6 HŐHÍDMEGSZAKÍTÁSSAL KÉSZÜLŐ RÖGZÍTŐELEMEK BELSŐ OLDALI LÉG- ÉS PÁRAZÁRÁS 6

7 KÜLSŐ OLDALI SZÉLZÁRÁS szélzárás: cca. 10% energiamegtakarítás Számítás: MSZ EN ISO és MSZ EN ISO 6946 FALSZERKEZETEK ELVI FELÉPÍTÉSE EGYHÉJÚ Homogén Hőszigetelt Maghőszigetelt KÉTHÉJÚ Átszellőztetett BURKOLT FAL ELEMEI 1 teherhordó szerkezet 2 felületképzés ( burkolat ) o3 hőszigetelés o 4 légréteg o ( 5 burkolatot tartó vázszerkezet ) 7

8 ÁTSZELLŐZTETETT HOMLOKZAT ELŐNYEI +20 C +20 C +30 C +30 C -15 C C -15 C C könnyű burkolat - felületképzés (burkolat) - légréteg - hőszigetelés - önhordó fal nehéz burkolat - felületképzés (burkolat) - légréteg - hőszigetelés Becker Gábor önhordó fal Ép.szerk.Tanszék Légrés: átszellőzés, pára elvezetés ÁTSZELLŐZTETETT HOMLOKZAT ELŐNYEI Hőmozgás, élettartam 8

9 ÁTSZELLŐZTETETT HOMLOKZAT ELŐNYEI Hangszigetelés - zajterhelés csökkentés? - léghanggátlás növelés? ÁTSZELLŐZTETETT HOMLOKZAT ELŐNYEI? LÉGRÉTEGES FALSZERKEZET FELÉPÍTÉSE 1. falszerkezet - légzárás 3. hőszigetelés - szélzárás 4. légréteg 2. burkolat 9

10 HŐSZIGETELŐ ANYAGOK TÍPUSAI ÁSVÁNYGYAPOT ÜVEGGYAPOT mérete: 50/60x100/120 cm kiképzése: kasírozva is : 0,03-0,04 W/mK rögzítése: mechanikai alkalmazás: általános felület BAZALTGYAPOT 50/60x100/120 cm kasírozva is 0,03-0,04 W/mK mechanikai, ragasztás általános felület LÉGRÉS SZERKESZTÉSI SZABÁLYAI Be- és kiszellőző nyílások mérete: (Korábban: 7500 mm 2 szabad keresztmetszet / 20 m 2 homlokzat felület) Ma: - magyar nincs - DIN: min. 50 cm 2 /1 fm fánál min. 150 cm 2 /fm - javasolt: min. 200 cm 2 /fm Kiszellőző keresztmetszet Átszellőző légrés Beszellőző keresztmetszet Be- és kiszellőzésnél rovarháló - 3 mm lyukméret Folyamatos légáramlás LÉGRÉS SZERKESZTÉSI SZABÁLYAI Beszellőzőnyílás lehetőleg 30 cm-re a csatlakozó terepsíktól Légrés mérete: 4 cm a 10 cm - befolyásolja a hőszigetelés felülete - falfelület pontatlansága 10

11 BURKOLATOK Kétrétegű falszerkezet esetén mindig szerelt burkolat 1. Burkolat súlya szerint: - könnyű - nehéz 2. Megjelenése szerint: - homogén -elemes fém műanyag építőlemezek (pl.: szálerősített cementlap, műgyanta kötésű táblák) fa kerámia kő tégla beton stb. BURKOLAT HÉZAGKÉPZÉSE Nyílthézag - határozott hézagrajz - csapadék mögé jut csapadék elvezetése átszellőztetés mögötte nedvességálló anyag Zárt hézag - profilokkal, fugázó vagy tömítő anyaggal - hőtágulásból adódó mozgás biztosítása 11

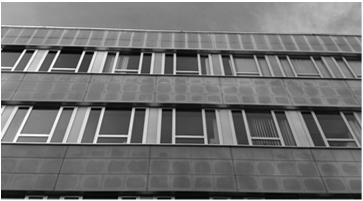

12 BURKOLAT ÁLLÉKONYSÁGA PONTSZERŰ MEGTÁMASZTÁS: A burkolat terhét pontszerű elemek továbbítják a tartóvázra vagy a teherhordó szerkezetre, pl.: szerelt kerámia burkolat szerelt kőburkolat szerelt tégla burkolat bekötő tüskéi maghőszigetelt beton fal összekötő elemei VONALSZERŰ MEGTÁMASZTÁS A burkolat felfekvését és rögzítését vonalszerű elemek biztosítják, pl.: fém burkolatok műanyag burkolatok építőlemez burkolatok fa burkolatok FELÜLETI MEGTÁMASZTÁS A burkolat felfekvését és rögzítését teljes felületű megtámasztás biztosítja, pl.: v 1 mm fém burkolatok korcolással felületfolytonosítva NN Ing Bank Székház (Budapest) 12

13 BURKOLATTARTÓ VÁZSZERKEZET KIALAKÍTÁSA - könnyű, szerelt burkolatok egyirányú váz kettős váz Befolyásolja: bordák távolsága - burkolati elemméret - megtámasztási ill. rögzítési igény bordák iránya - burkolat iránya ( függőleges váz vízszintes burkolat, vízszintes váz - függőleges burkolat ) hőszigetelési igény átszellőztetés VÁZSZERKEZET RÖGZÍTÉSE közvetlenül a teherhordó szerkezetre pontszerű megfogóelemmel rögzítve Pontszerű megfogás előnyei: pontosabb beállítás ( háromirányú ) távtartás vékonyabb szerkezet átszellőzés hőszigetelés hőhídmentesítés VÁZSZERKEZET RÖGZÍTÉSE L SZELVÉNNYEL beállíthatóság 13

14 Függőleges alátámasztás Vízszintes alátámasztás Az alumínium távtartó elemek pontszerű hőhidakként jelennek meg a homlokzaton Az alátétszerkezet által okozott hőhidak Az alumínium tartószerkezet akár 70%-os hőveszteséget is okozhat 14

15 Konzolok hőhídcsökkentése Alumínium konzolok Alumínium konzolok hőhídmegszakító elemmel Alumínium-műanyag kompozit konzolok Mechanikai rögzítéssel szegecseléssel csavarozással MECHANIKAI KÖVETELMÉNYEK SZÉLSZÍVÁS - HOMLOKZAT FELOSZTÁS Téglalap alaprajzú épületek függőleges felületei esetén (Eurocode szerint) ha e < d MSZ EN :2005/A1:2016 Eurocode 1: A tartószerkezeteket érő hatások rész: Általános hatások. Szélhatás e = b vagy 2h 15

16 Téglalap alaprajzú épületek függőleges felületei esetén (Eurocode szerint) ha e > d e = b vagy 2h Téglalap alaprajzú épületek függőleges felületei esetén (Eurocode szerint) ha e > 5d e = b vagy 2h Ragasztott rögzítés 16

17 Hátfuratos (rejtett) rögzítés Akasztós rögzítés A konzolok és bordákszinte bármely rögzítési és burkolati rendszerrel kombinálhatók Függöleges rendszer Vízszintes rendszer Akasztós rendszer Klipszes rendszer Tálcás rendszerek Sávos rendszerek 17

18 BURKOLATOK ÉPÍTŐLEMEZEK ANYAGA LEHET: - szálerősített cementlap ( szálcement, múpala ) (pl.: ETERNIT, EQUITONE, SWISSPEARL, CEMBRIT) esetleg bevonattal - műgyanta kötésű építőlemez (HPL- high-pressure compact laminate)( pl.: TRESPA, FUNDERMAX) - rétegelt lemez (pl. FINNFOREST) - préselt ásványgapot (pl.: ROCKPANEL) - cementlap (pl. AQUAPANEL) vagy üvegalapú építőlemez (STO VENTEC) vékonyvakolattal ÉPÍTŐLEMEZ BURKOLATOK FAJTÁI: kiselemes ( pikkelyszerű fedés ) táblás hullámlemez ( szinusz hullámú ) kialakítása megegyezik a fém hullám és trapézlemez burkolatokkal KISELEMES HOMLOKZATBURKOLAT KETTŐS FEDÉSSEL fedéstípusnak megfelelő váz, jellemzően vízszintes (léc)váz szegezéssel rögzítve átszellőzés! 18

19 KISELEMES HOMLOKZATBURKOLAT EGYSZERES FEDÉSSEL vertikális és quader fedés vízszintes rombusz fedés átlós fedés rombusz fedés mint a tetőfedésnél EGYSZERES KISELEMES HOMLOKZATBURKOLAT RÖGZÍTÉSE kampókkal NAGYTÁBLÁS BURKOLAT KIALAKÍTÁSA hálós négyzetes hálós téglány vízszintes/ függőleges átlapo-lásos vízszintes/ függőleges 19

20 TÁBLÁS HOMLOKZATBURKOLAT RÖGZÍTÉSE egyszeres vagy kétszeres (fa-) fém vázra színezett fejű csavarral vagy szegeccsel TÁBLÁS HOMLOKZATBURKOLAT Kiegészítő profilok: hézagképzés lezárás MŰPALA HOMLOKZAT- BURKOLAT (ETERNIT GLASAL) FÉMBURKOLATOK ANYAGA LEHET: alumínium különböző felületképzésű acél rozsdamentes acél cink ötvözetek ( pl. titáncink ) réz 20

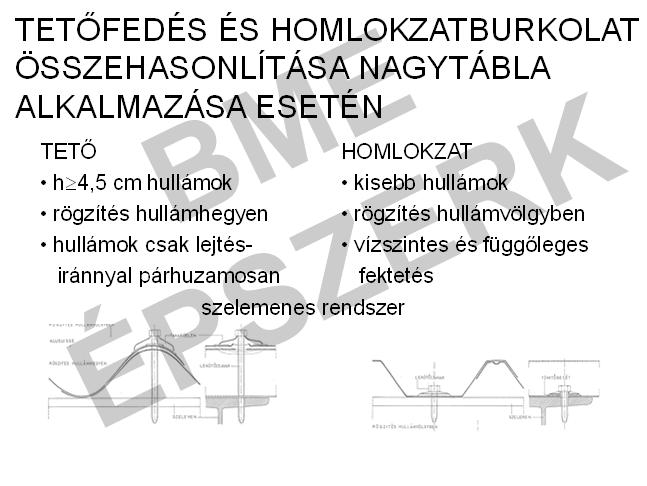

21 FÉMLEMEZ BURKOLATOK FAJTÁI: - nagytáblás trapézlemez, hullámlemez - nagytáblás síklemez - nagytáblás kompozitlemez - kazettás vagy tálcás ( élhajlítással, domborítással ) - vízszintes sávos - függőleges sávos - kiselemes - speciális ( pl.: öntött alumínium ) TETŐFEDÉS ÉS HOMLOKZATBURKOLAT ÖSSZEHASONLÍTÁSA NAGYTÁBLA ALKALMAZÁSA ESETÉN TETŐ h 4,5 cm hullámok rögzítés hullámhegyen hullámok csak lejtésiránnyal párhuzamosan szelemenes rendszer HOMLOKZAT kisebb hullámok rögzítés hullámvölgyben vízszintes és függőleges fektetés NAGYTÁBLÁS BURKOLAT KIALAKÍTÁSA hagyományos hátszerkezet kéthéjú homlokzat szerelt szerkezet - szendvicspanel szerelt szerkezet - kéthéjú homlokzat 21

22 NAGYTÁBLÁS BURKOLAT - ABLAKBEÉPÍTÉS NAGYTÁBLÁS BURKOLAT - SAROKKÉPZÉS VÍZSZINTES MŰPALA HULLÁMLEMEZ HOMLOKZATBURKOLAT 22

23 SÍKLEMEZ BURKOLAT átlapolással fektetve, csavarozással rögzítve Elemek merevségét - nagyobb vastagság, - teljes felületű megtámasztás, - kompozit kialakítás - íves burkolat adja Hőmozgás kiegyenlítésére nincs lehetőség elemméret anyagfüggő hazai időjárási körülmények között kevésbé javasolt KAZETTÁS VAGY TÁLCÁS BURKOLAT Elemek merevítése - élhajlítással - domborítással - préseléssel ( karosszéria ) Elemek rögzítése - beakasztással - mechanikai ( csavaros ) rögzítéssel TÁBLÁS ALUMÍNIUM BURKOLAT 23

24 KOMPOZIT LEMEZ BURKOLAT lemez hajlítása ablak alsó és felső beépítése Javasolt szakirodalom (például): Dr. Gábor László: Épületszerkezettan II. - hagyományos homlokzatburkolatok Dr. Gábor László: Épületszerkezettan III. tetőfedések, mint homlokzatburkolat Dr. Bakonyi Dániel: Rétegtervi U-érték számítás. Segédlet (tanszéki honlap) Herzog Krippner Lang: Fassadenatlas ÉMSZ: Szálerősítésű cement tetőfedések tervezési és kivitelezési szabályai ÉMSZ: Cserépfedések tervezési és kivitelezési szabályai alkalmazástechnikai segédletek (fenntarással): - ETERNIT, EQUITON, CEMBRIT, SWISSPEARL szálerősített cementlap kiselemes és nagytáblás homlokzatburkolat - CREATON, TONDACH égetett agyagcserép homlokzatburkolat - TRESPA, FUNDERMAX HPL nagytáblás homlokzatburkolat - ROCKPANEL péselt ásványgyapot nagytáblás homlokzatburkolat - FINNFOREST nagytáblás fa homlokzatburkolat - ALUKOBOND, RHEYNOBOND, PREFA PREFA kompozit panel, VM Zink Composite, TECU BOND, RUUKKI, HOESCH nagytáblás és kazettás burkolat - LINDAB, PREFA, SWEDSTEEL - trapéz- és hullámlemez burkolat - HILTI-EUROFOX, EJOT rögzítések - ROCKWOOL, NOBASIL, URSA, ISOVER, KNAUF INSULATION hőszigetelés KÖSZÖNÖM A FIGYELMET! 24
