1 Íves csarnoktetők nagytáblás lefedése

2 Csarnoképületek csoportosítása szerkezet szerint Főtartókra felépített rendszerek Csuklós csomópontú rendszerek (egyenes- és íves tengelyű főtartók) Keretfőtartós rendszerek (egyenes- és íves tengelyű főtartók) Szelemenes és szelemen nélküli szerkesztéssel Főtartók nélküli rendszerek Térbeli rácsostartók Tartórácsok Felület- vagy lemezszerkezetek Dr. Seregi György: Acélvázas csarnokok alapján (TERC, 2001)

3 FŐTARTÓS RENDSZEREK - PÉLDÁK Főtartós rendszer, csuklós kapcsolattal Vasbeton főtartók, szelemen nélkül Acél trapézlemez fődém Lágyfedésű lapostető Főtartós rendszer Acél keretvázas, szelemenes Nagytáblás kishajlású fedés vagy fém fegyverzetű szendvicspanel

4 FŐTARTÓ NÉLKÜLI RENDSZEREK - PÉLDÁK Acél térrács Szelemen nélküli Acél trapézlemez födém Lágyfedésű lapostető Önhordó acél dongahéj Szelemen nélküli Nagytáblás vagy szalag fedésű

5 A külső határoló szerkezeteket érő páratechnikai jelenségek HARMATKÉPZŐDÉS A FÉMLEMEZ ALSÓ FELÜLETÉN Nem a belső térből, hanem az átszellőző légrés következtében

6 A külső határoló szerkezeteket érő páratechnikai jelenségek PÁRADIFFÚZIÓ KONVEKTÍV NEDVESSÉGTRANSZPORT Légzáró réteg anyaga, vastagsága páradiffúziós ellenállása Belső burkolat, vagy párafékező fólia toldásai (tömítőszalag + fűzőcsavar; ill. ragasztószalag Áttörések gallérozása, csatlakozások más s Átszellőztetett légrés jelentősége: Páradiffúzió Konvektív nedv. transzport Ø

7 RÉTEGFELÉPÍTÉS - CSOPORTOK EGYHÉJÚ (pl. fedett-nyitott terek) BELSŐ HŐSZIGETELÉSŰ (csökkentett igényszint) Hőszigetelés nélküli Harmatképződés veszélye Lecseppenés gátló bevonatok Alufólia kasírozású hőszigetelő paplan Felülről a szelemenekre helyezve Elvékonyodó hőszigetelés, hőhidas szerkezet Belső burkolat nélkül

8 RÉTEGFELÉPÍTÉS - CSOPORTOK Átszellőzés nélküli (KOMPAKT) ÁTSZELLŐZTETETT (légréses) Jellemzők: Kétrétegű ársványiszálas hőszigetelés Pontszerű hőhidak Kényes páratechnikai egyensúly Jellemzők: Egyrétegű ásványiszálas hőszigetelés Sávszerű hőhidak Harmat ellen alátét fólia

9 RÉTEGFELÉPÍTÉS - CSOPORTOK SZENDVICS szerkezetű (maghőszigeteléses) Jellemzői: Előregyártott, komplett rendszer Gyakorlatilag hőhídmentes Szelemen-rendszer szükséges Gyakorlatban csak sík felületekre Csak külső térelhatároló szerkezet

10 TIPIKUS HŐHIDAK

11 A NAGYELEMES FEDÉS ANYAGAI trapézlemez hullámlemez Követelmény: szalagfedés ( cserepeslemez ) Fokozott vízzárás Gyakorlati vízhatlansági igény (hőszigetelt) A vízzáróság általában nem az általános felületen kritikus: Hajlatokban, áttöréseknél, lemezvégen, gerincen, rögzítéseknél

12 HAJLÁSSZÖG FEDÉSI MÓD MSZ 15038/1: 1982 alacsony hajlású α 5º kis hajlású 5º < α 16º közepes hajlású 16º < α 45º meredek hajlású α < 45º ÖNHORDÓ NAGYTÁBLÁS FÉMLEMEZFEDÉSEK ÉMSZ IRÁNYELVEK SZERINT: α < 3º LÁGYFEDÉS 3º α < 7º NINCS HOSSZIRÁNYÚ ÁTLAPOLÁS 7º < α 12º 200 mm HOSSZIRÁNYÚ ÁTLAPOLÁS * 12º < α 22º 150 mm HOSSZIRÁNYÚ ÁTLAPOLÁS * 22º < α 100 mm HOSSZIRÁNYÚ ÁTLAPOLÁS

13 ÖNHORDÓ NAGYTÁBLÁS FÉMLEMEZFEDÉSEK (DIN 18887) α 3º NINCS HOSSZIRÁNYÚ ÁTLAPOLÁS 3º < 5º < 15º < α 5º 200 mm HOSSZIRÁNYÚ ÁTLAPOLÁS (2x TÖMÍTÉS) α 15º 150 mm HOSSZIRÁNYÚ ÁTLAPOLÁS (2x TÖMÍTÉS) α 20º 150 mm HOSSZIRÁNYÚ ÁTLAPOLÁS 20º < α 100 mm HOSSZIRÁNYÚ ÁTLAPOLÁS α < 7º KERESZTIRÁNYÚ ÁTLAPOLÁSOK TÖMÍTVE DIN ÉMSZ

14 A fedés az oldalirányú csapadékzárás kérdése Az oldalirányú átfedés változatai a hullámmagasság függvényében A toldások tömítése a filcbevonatú lemezek esetében

15 A profilmagasság, az eséshossz és a hajlásszög összefüggése A kishajlású tető beázása A szél visszatorló hatása Vízmennyiség növekedés Beázás veszély

16 A fedés rögzítése a szélszívás kérdése Rögzítés hullámvölgyben Szélszívás szempontjából kritikus mezők Rögzítés hullámhegyen lovas alkalmazása horpadás ellen

17 Önmetsző és önfúró csavar tömítő alátéttel A gátolt hőmozgás okozta deformáció Az elkészült rögzítés tömítettségének ellenőrzése

18 A szalagfedés rögzítése a hőmozgást megengedő kapcsolatokkal

19 NAGYMÉRETŰ ÍVES TÖMEG EGYEDI ALUMÍNIUM SZALAGFEDÉSSEL Jellemzők, előnyök, hátrányok: - tartórács alátámasztás + trapézlemez födém - egyedi ívesítésű térbeli szalagelemek - kislejtésű szakaszon hegesztett!! kapcsolatok - besüllyesztett fűtött vápák a víz túlfutása és a hó lecsúszása ellen - gerincszellőző hiánya, kompakt (átszellőzés nélküli) rétegrend

20 ÍVES LEFEDÉSŰ CSARNOKOK CSOPORTOSÍTÁSA Főtartós szelemenes Önhordó dongahéj

21 ÍVES FEDÉS FŐTARTÓS SZELEMENES SZERKEZETEN Trapézlemez v. profiloslemez héjalás Hőszigetelt és hőszigeteletlen Jellemzők, előnyök, hátrányok: - nincs határozott gerinc lejtésmentes szakasz toldás nem lehetséges - lehetőleg egy darabból vagy toldás csak a megengedett hajlásszögnél - felgyorsuló csapadékvíz, lecsúszó hó problémái - gerincszellőző hiánya kompakt (átszellőzés nélküli) rétegrend

22 - Trapézlemez tartószerkezet! - kiemelkedő korrózióvédelem - v=0,75...1,5 mm - magas szilárdság ÖNHORDÓ DONGAHÉJAK Ívesíthető profilok választéka: Választás statikai számítás alapján Tényezők: ív sugara, fesztáv, terhelés

23 ÖNHORDÓ DONGAHÉJ GEOMETRIAI- STATIKAI ÖSSZEFÜGGÉSEI H/S 0,05 (ne legyen túl lapos) R=S kedvező (a leggazdaságosabb) Fesztáv határok: - Egyhéjú S 17 m -Kéthéjú S 21 m Anyagtakarékos (v 1,5 mm)

24 Fedett-nyitott terek gazdaságos lefedése egyhéjú (hőszigetelés nélküli) önhordó dongával

25 Az oldalnyomás (vízszintes erők) felvétele Vonóvassal Méretezett fogadó szerkezettel

26 Vonóvassal Méretezett fogadó szerkezettel

27 KETTŐS HŐSZIGETELT ÖNHORDÓ DONGAHÉJ Jellemzők, előnyök, hátrányok: - Kalapprofil kapcsolat a külső-belső héj között - Méretezett külső és belső héj - Vonalmenti hőhidak nem kiküszöbölhetők - Hőmozgások felvétele belső feszültségekkel (megengedett mértékű deformáció) - Kiszellőzés nélküli kompakt rétegrend (kényes egyensúly)

28 Eresz mentén nincs hőmozgás jelentős előny a belső helyzetű vápák esetében (vápafűtés ajánlott a lecsúszó hó miatt) Profilkitöltés célja: - átszellőzés korlátozása - maghőszigetelt szerkezet belső légzárása

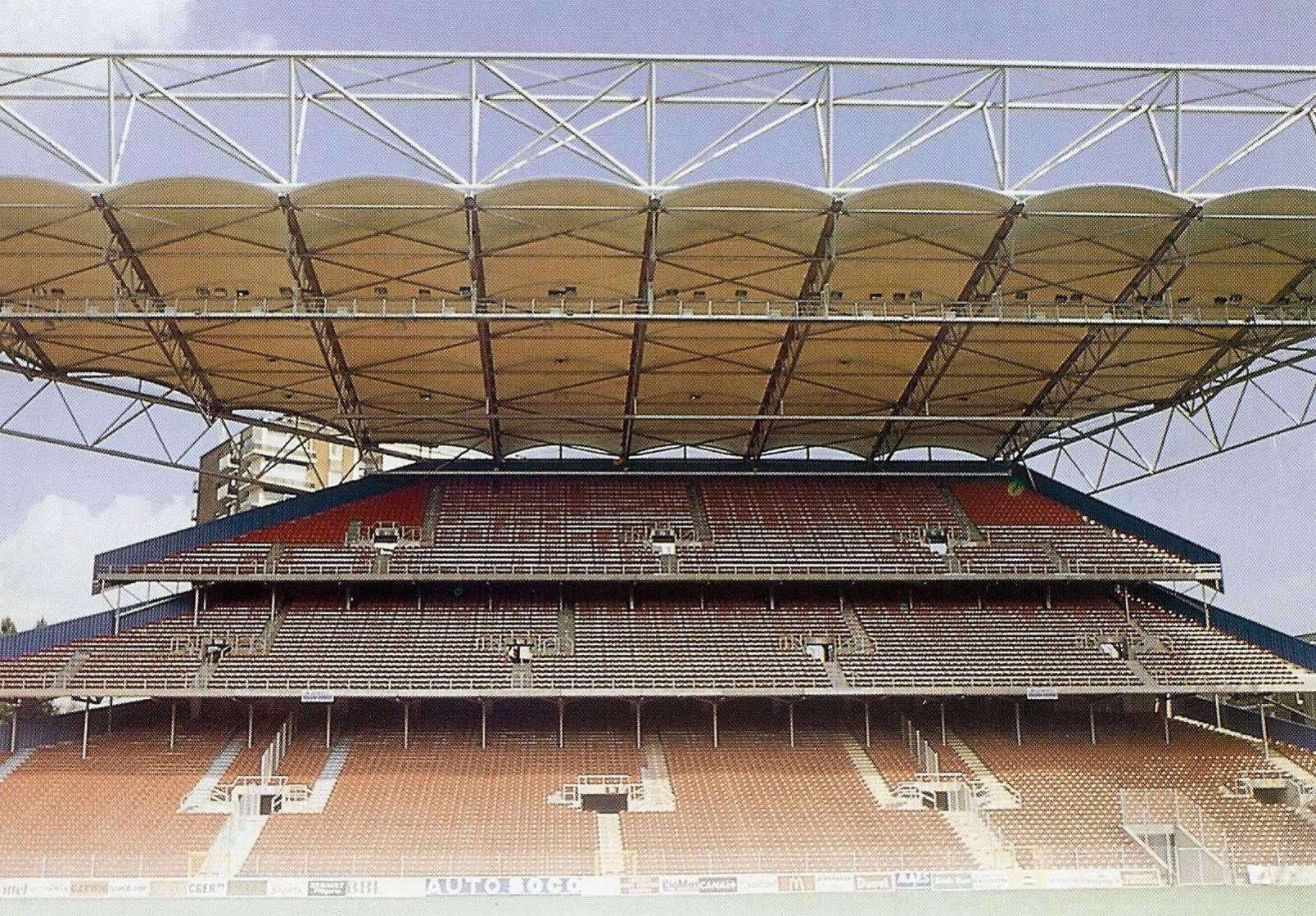

29 ÉPÍTÉSZETI ÉRTÉKELÉS

30 Köszönöm figyelmüket! dr. Kakasy László Dobszay Gergely
