LINDAB TRAPÉZLEMEZES BURKOLATI RENDSZER. (LindabEcoRoof, LindabEcoWall) LINDAB KFT K K H H B B A N M P P R R F F

Save this PDF as:
 WORD  PNG  TXT  JPG

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "LINDAB TRAPÉZLEMEZES BURKOLATI RENDSZER. (LindabEcoRoof, LindabEcoWall) LINDAB KFT. 2005. K K H H B B A N M P P R R F F"

Átírás

1 M T T M L L K K I I G Q Q O O N N M M G J J F F E E C C H H B B A A D D P P R R (LindabEcoRoof, LindabEcoWall) LINDAB TRAPÉZLEMEZES BURKOLATI RENDSZER LINDAB KFT. 200 N N

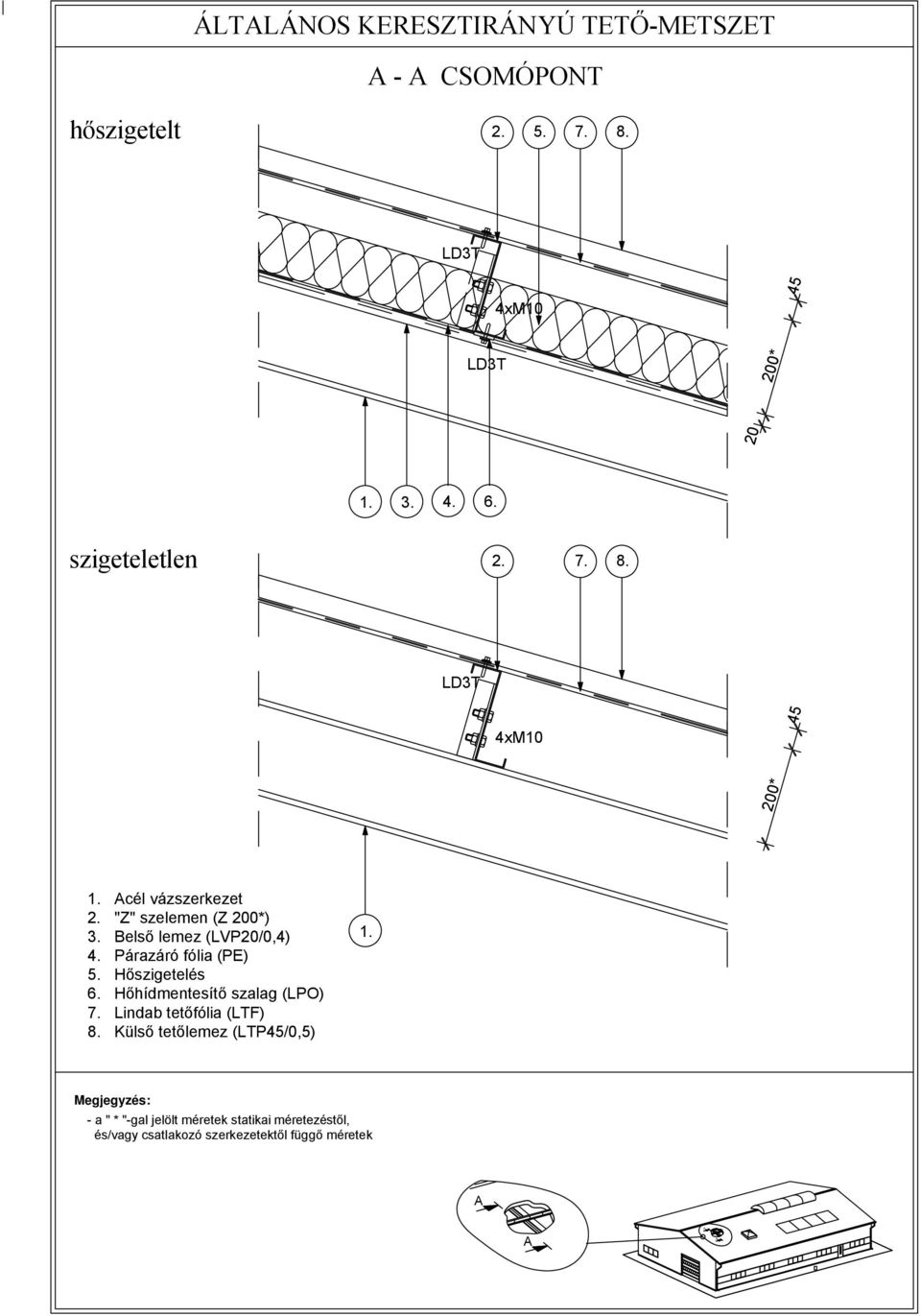

2 ÁLTALÁNOS KERESZTIRÁNYÚ TETŐ-METSZET A - A CSOMÓPONT hőszigetelt * 20 szigeteletlen * Acél vázszerkezet "Z" szelemen (Z 200*) Belső lemez (LVP20/0,4) Párazáró fólia (PE) Hőszigetelés Hőhídmentesítő szalag (LPO) Lindab tetőfólia (LTF) Külső tetőlemez (LTP45/0,5) A A A A

3 ÁLTALÁNOS HOSSZIRÁNYÚ TETŐ-METSZET B - B CSOMÓPONT hőszigetelt * 45 szigeteletlen 200* 45 Acél vázszerkezet "Z" tetőszelemen (Z 200*) Belső tetőlemez (LVP20/0,4) Párazáró fólia (PE) Hőszigetelés Hőhídmentesítő szalag (LPO) Lindab tetőfólia (LTF) Külső tetőlemez (LTP45/0,5) - a szelemen-főtartó kapcsolathoz 4 db M10 metrikus csavar, az átlapolásos toldáshoz (szelemen-szelemen kapcsolathoz) 4-4 db önfúró csavar szükséges. - a lemezek keresztirányú toldása önfúró csavarral történik (kb cm-enként "hullámhegyen") - a lemezek szelemenhez való rögzítése önfúró csavarral történik (minden második "hullámvölgyben", illetve keresztirányú illesztés mellett mindkét csatlakozó lemez szélén) B B B B

4 ÁLTALÁNOS FAL-METSZET C - C CSOMÓPONT hőszigetelt * 20 szigeteletlen * Acél vázszerkezet "Z" falszelemen (Z 120*) Belső fallemez (LVP20/0,4) Párazáró fólia (PE) Hőszigetelés Hőhídmentesítő szalag (LPO) Külső fallemez (LVP20/0,5) - a szelemen-főtartó kapcsolathoz 4 db M10 metrikus csavar, az átlapolásos toldáshoz (szelemen-szelemen kapcsolathoz) 4-4 db önfúró csavar szükséges. - a lemezek keresztirányú toldása önfúró csavarral történik (kb cm-enként "hullámhegyen") - a lemezek szelemenhez való rögzítése önfúró csavarral történik (minden második "hullámvölgyben", illetve keresztirányú illesztés mellett mindkét csatlakozó lemez szélén) C C C C

5 TETŐGERINC KIALAKÍTÁSA D - D CSOMÓPONT (I. VARIÁCIÓ) hőszigetelt * szigeteletlen 1 200* 45 Acél vázszerkezet "Z" szelemen (Z 200*) Belső lemez (LVP20/0,4) Párazáró fólia (PE) Hőszigetelés Hőhídmentesítő szalag (LPO) Lindab tetőfólia (LTF) Külső tetőlemez (LTP45/0,5) Külső gerincszegély ("A" jelű) 10. Belső gerincszegély ("B" jelű) 1 Szellőzőfésű (LMF) 1 Felső tömítőprofil (TPS4) "A" jelű gerinctakaró Törésszög a tetőhajlásnak megfelelően "B" jelű belső gerinctakaró - a szegélyeknél a " " jel jelöli a szín oldalt D D D D 140 Törésszög a tetőhajlásnak megfelelően

6 TETŐGERINC KIALAKÍTÁSA D - D CSOMÓPONT (II. VARIÁCIÓ) hőszigetelt fokozott kiszellőztetésű Acél vázszerkezet "Z" szelemen (Z 200*) Belső lemez (LVP20/0,4) Párazáró fólia (PE) Hőszigetelés Hőhídmentesítő szalag (LPO) Lindab tetőfólia (LTF) Külső tetőlemez (LTP45/0,5) Tetőgerinc-lábazati ("O" jelű) 10. Távtartó ("P" jelű) kb. 30 cm-ként 1 Gerinctakaró szegély ("Q" jelű) 1 Belső gerincszegély ("B" jelű) 1 Felső tömítőprofil (TPS4) "O" jelű tetőgerinc lábazat "O" "Q" jelű gerinctakaró a szegélyeknél a " " jel jelöli a szín oldalt D Hajlítási szög a tetőhajlás szerint "B" jelű belső gerinctakaró 140 Törésszög a tetőhajlásnak megfelelően "P" jelű távtartó D D D

7 ERESZKIALAKÍTÁS E - E CSOMÓPONT hőszigetelt * standard méret: 500 mm * 20 Acél vázszerkezet "Z" tetőszelemen (Z 200*) "Z" falszelemen (Z 120*) "C" eresz szelemen (C 200*) Belső tető-, ill. fallemez (LVP20/0,4) Párazáró fólia (PE) Hőszigetelés Hőhídmentesítő szalag (LPO) Lindab tetőfólia (LTF) 10. Külső tetőlemez (LTP45/0,5) 1 Külső fallemez (LVP20/0,5) 1 Külső ereszszegély ("D" jelű) 1 Alsó ereszszegély ("C" jelű) 1 Belső fal-tető szegély ("E" jelű) 1 Szellőzőfésű (LMF) 1 Állítható ereszkonzol 1 Függő ereszcsatorna (R 150) "C" jelű alsó eresztakaró szegély "C" "D" jelű külső eresz homloktakaró "E" jelű belső fal-tető szegély a szegélyeknél a " " jel jelöli a szín oldalt és/vagy csatlakozó szerkezetektől függő méretek 125 "D" E 175 E "C" az eresztúlnyúlásoktól függően határozandó meg Törésszög a tetőhajlásnak megfelelően 100 "D" méret az ereszgerenda szerint E E

8 ERESZKIALAKÍTÁS E - E CSOMÓPONT szigeteletlen * standard méret: 500 mm * Acél vázszerkezet "Z" tetőszelemen (Z 200*) "Z" falszelemen (Z 120*) "C" eresz szelemen (C 200*) Lindab tetőfólia (LTF) Külső tetőlemez (LTP45/0,5) Külső fallemez (LVP20/0,5) Külső ereszszegély ("D" jelű) Alsó ereszszegély ("C" jelű) 10. Tömítőprofil (TPL4) 1 Állítható ereszkonzol 1 Függő ereszcsatorna (R 150) "C" jelű alsó eresztakaró szegély "C" 125 "D" jelű külső eresz homloktakaró "D" - a szegélyeknél a " " jel jelöli a szín oldalt és/vagy csatlakozó szerkezetektől függő méretek E E "C" az eresztúlnyúlásoktól függően határozandó meg Törésszög a tetőhajlásnak megfelelően 100 "D" méret az ereszgerenda szerint E E

9 OROMKIALAKÍTÁS F - F CSOMÓPONT hőszigetelt * * 20 általában 500 Acél vázszerkezet "Z" tetőszelemen (Z 200*) "Z" falszelemen (Z 120*) "C" oromszelemen (C 120*) Belső tető-, ill. fallemez (LVP20/0,4) Párazáró fólia (PE) Hőszigetelés Hőhídmentesítő szalag (LPO) Lindab tetőfólia (LTF) 10. Külső tetőlemez (LTP45/0,5) 1 Külső fallemez (LVP20/0,5) 1 Külső oromszegély ("G" jelű) 1 Alsó oromszegély ("F" jelű) 1 Belső oromszegély ("H" jelű) "F" jelű alsó oromszegély "F" "G" jelű külső oromszegély "H" jelű belső oromszegély "H" - a szegélyeknél a " " jel jelöli a szín oldalt és/vagy csatlakozó szerkezetektől függő méretek 125 "G" 175 F F "F" méret az oromtúlnyúlástól függően határozandó meg "G" méret a tetőnél alkalmazott gerenda és trapézlemez függvénye "H" méret az I-gerenda szerint F F

10 OROMKIALAKÍTÁS F - F CSOMÓPONT szigeteletlen 200* * általában 500 Acél vázszerkezet "Z" tetőszelemen (Z 200*) "Z" falszelemen (Z 120*) "C" oromszelemen (C 120*) Lindab tetőfólia (LTF) Külső tetőlemez (LTP45/0,5) Külső fallemez (LVP20/0,5) Külső oromszegély ("G" jelű) Alsó oromszegély ("F" jelű) "F" jelű alsó oromszegély "F" "G" jelű külső oromszegély a szegélyeknél a " " jel jelöli a szín oldalt és/vagy csatlakozó szerkezetektől függő méretek 125 "G" F F "F" méret az oromtúlnyúlástól függően határozandó meg "G" méret a tetőnél alkalmazott gerenda és trapézlemez függvénye F F

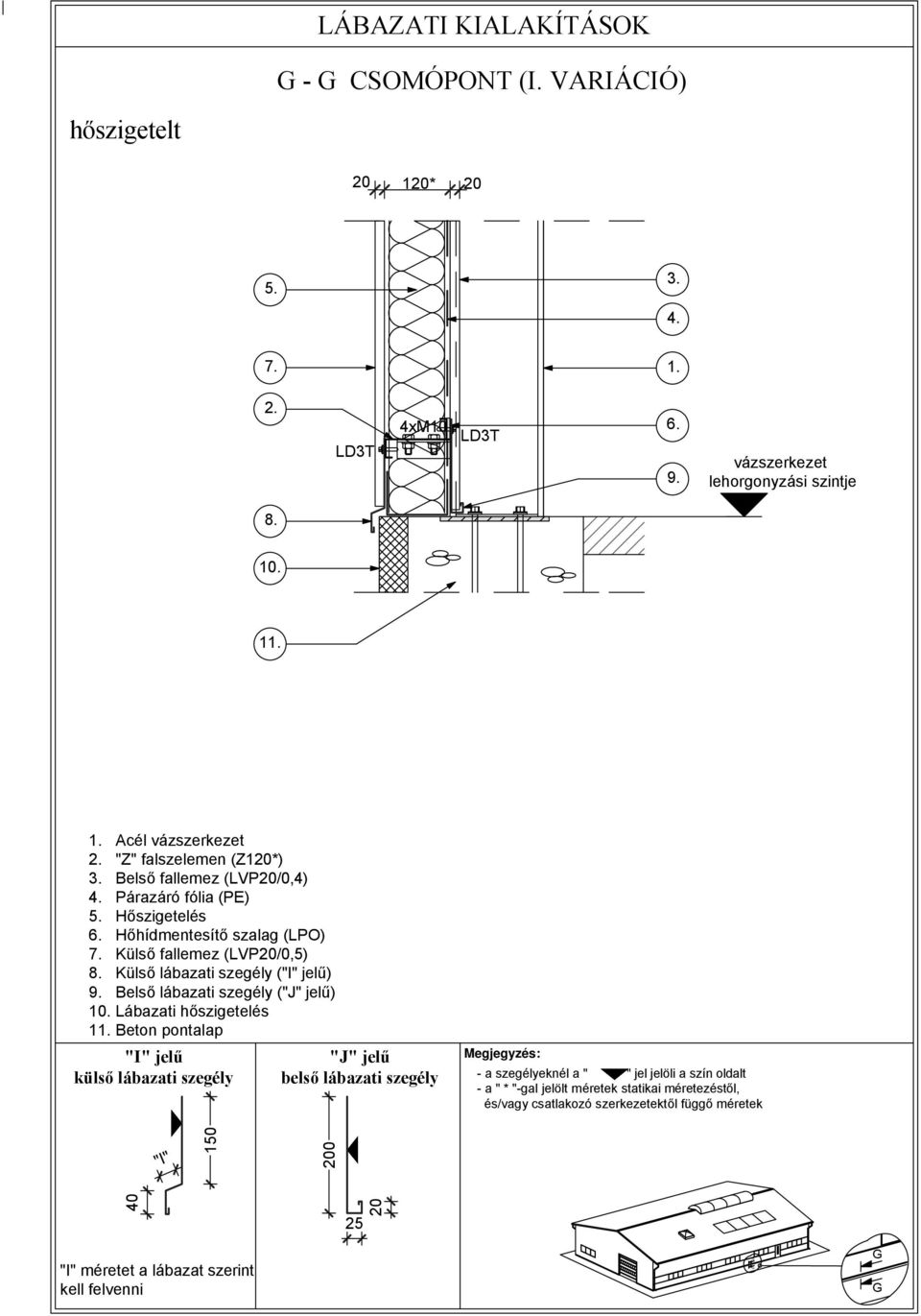

11 LÁBAZATI KIALAKÍTÁSOK G - G CSOMÓPONT (I. VARIÁCIÓ) hőszigetelt * 20 vázszerkezet lehorgonyzási szintje Acél vázszerkezet "Z" falszelemen (Z120*) Belső fallemez (LVP20/0,4) Párazáró fólia (PE) Hőszigetelés Hőhídmentesítő szalag (LPO) Külső fallemez (LVP20/0,5) Külső lábazati szegély ("I" jelű) Belső lábazati szegély ("J" jelű) 10. Lábazati hőszigetelés 1 Beton pontalap "I" jelű külső lábazati szegély "J" jelű belső lábazati szegély - a szegélyeknél a " " jel jelöli a szín oldalt "I" "I" méretet a lábazat szerint kell felvenni G G G G

12 LÁBAZATI KIALAKÍTÁSOK szigeteletlen G - G CSOMÓPONT (I. VARIÁCIÓ) * vázszerkezet lehorgonyzási szintje Acél vázszerkezet "Z" falszelemen (Z120*) Külső fallemez (LVP20/0,5) Külső lábazati szegély ("I" jelű) Lábazati hőszigetelés Beton pontalap "I" jelű külső lábazati szegély - a szegélyeknél a " " jel jelöli a szín oldalt "I" "I" méretet a lábazat szerint kell felvenni G G G G

13 LÁBAZATI KIALAKÍTÁSOK G - G CSOMÓPONT (II. VARIÁCIÓ) * * Acél vázszerkezet "Z" falszelemen (Z120*) Belső fallemez (LVP20/0,4) Párazáró fólia (PE) Hőszigetelés Hőhídmentesítő szalag (LPO) Külső fallemez (LVP20/0,5) Külső lábazati szegély ("I" jelű) Lábazati fal 10. Extrudált PS hab 1 Vakolat "I" jelű lábazati szegély - a szegélyeknél a " " jel jelöli a szín oldalt "I" G G "I" méret a lábazat szerint kell felvenni G G

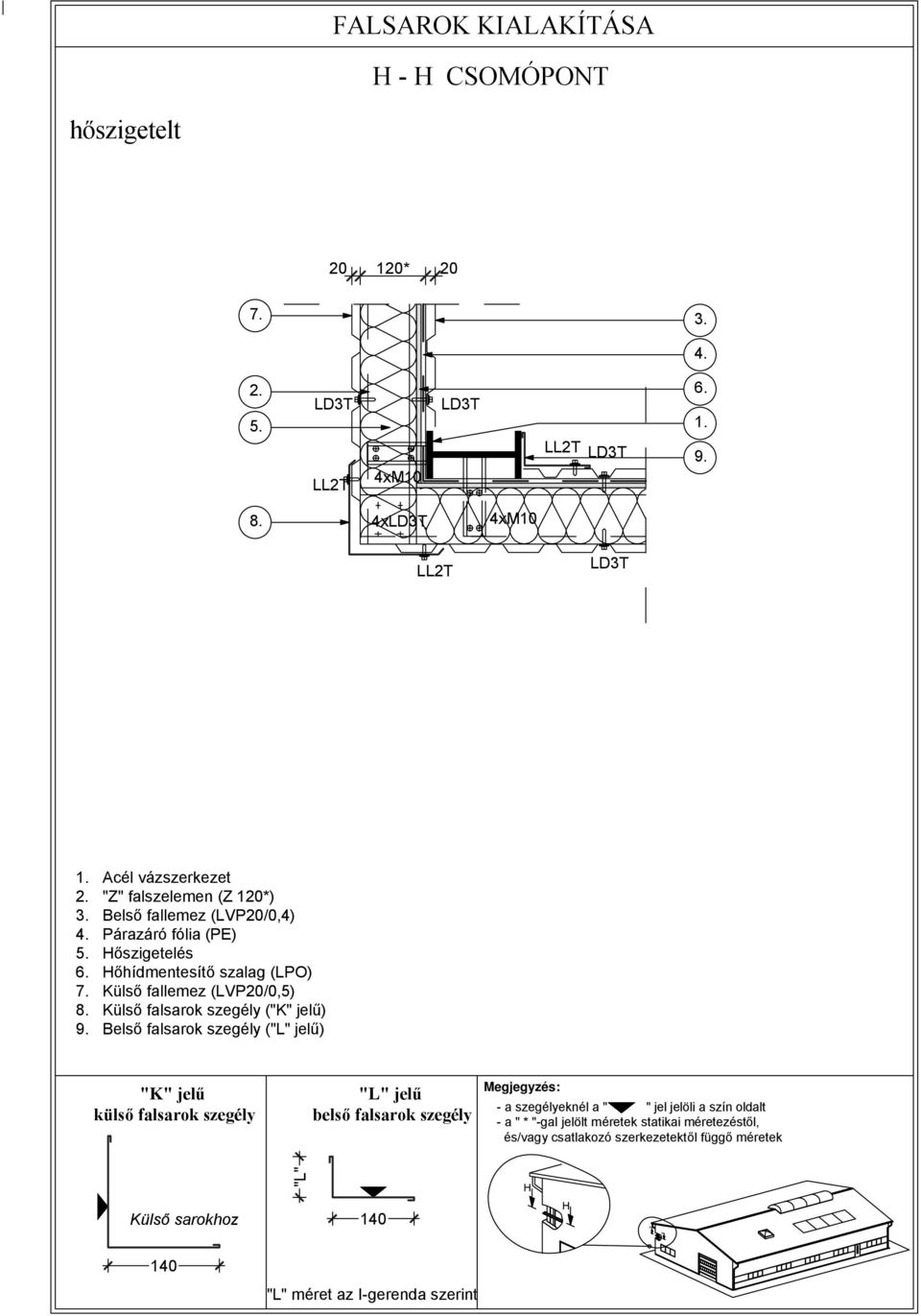

14 FALSAROK KIALAKÍTÁSA H - H CSOMÓPONT hőszigetelt * 20 4x Acél vázszerkezet "Z" falszelemen (Z 120*) Belső fallemez (LVP20/0,4) Párazáró fólia (PE) Hőszigetelés Hőhídmentesítő szalag (LPO) Külső fallemez (LVP20/0,5) Külső falsarok szegély ("K" jelű) Belső falsarok szegély ("L" jelű) "K" jelű külső falsarok szegély "L" jelű belső falsarok szegély - a szegélyeknél a " " jel jelöli a szín oldalt "L" H Külső sarokhoz 140 H H H 140 "L" méret az I-gerenda szerint

15 FALSAROK KIALAKÍTÁSA szigeteletlen H - H CSOMÓPONT * 4x Acél vázszerkezet "Z" falszelemen (Z 120*) Külső fallemez (LVP20/0,5) Külső falsarok szegély ("K" jelű) "K" jelű külső falsarok szegély - a szegélyeknél a " " jel jelöli a szín oldalt Külső sarokhoz H H H H 140

16 TETŐVILÁGÍTÓCSÍK KIALAKÍTÁSA I - I CSOMÓPONT hőszigetelt * 45 Acél vázszerkezet "Z" szelemen (Z 200*) Belső lemez (LVP20/0,4) Párazáró fólia (PE) Hőszigetelés Hőhídmentesítő szalag (LPO) Lindab tetőfólia (LTF) Külső tetőlemez (LTP45/0,5) Belső világítócsík (LVP20VCS) 10. Külső világítócsík (LTP45VCS) 1 Alsó tömítőprofil (TPL4) - a szelemen-főtartó kapcsolathoz 4 db M10 metrikus csavar, az átlapolásos toldáshoz (szelemen-szelemen kapcsolathoz) 4-4 db önfúró csavar szükséges. - a lemezek keresztirányú toldása önfúró csavarral történik (kb cm-enként "hullámhegyen") - a lemezek szelemenhez való rögzítése önfúró csavarral történik (minden második "hullámvölgyben", illetve keresztirányú illesztés mellett mindkét csatlakozó lemez szélén) I I I I

17 TETŐVILÁGÍTÓCSÍK KIALAKÍTÁSA I - I CSOMÓPONT szigeteletlen * 45 Acél vázszerkezet "Z" szelemen (Z 200*) Lindab tetőfólia (LTF) Külső tetőlemez (LTP45/0,5) Külső világítócsík (LTP45VCS) - a szelemen-főtartó kapcsolathoz 4 db M10 metrikus csavar, az átlapolásos toldáshoz (szelemen-szelemen kapcsolathoz) 4-4 db önfúró csavar szükséges. - a lemezek keresztirányú toldása önfúró csavarral történik (kb cm-enként "hullámhegyen") - a lemezek szelemenhez való rögzítése önfúró csavarral történik (minden második "hullámvölgyben", illetve keresztirányú illesztés mellett mindkét csatlakozó lemez szélén) I I I I

18 SZÍNELVÁLASZTÁS OLDALFALBAN J - J CSOMÓPONT hőszigetelt * 20 Acél vázszerkezet "Z" falszelemen (Z 120*) Belső fallemez (LVP20/0,4) Párazáró fólia (PE) Hőszigetelés Hőhídmentesítő szalag (LPO) Külső fallemez (LVP20/0,5) Profilelválasztó szegély ("M" jelű) Belső profilelválasztó szegély ("N" jelű) "M" jelű színelválasztó szegély "N" jelű színelválasztó szegély - a szegélyeknél a " " jel jelöli a szín oldalt J J J J

19 SZÍNELVÁLASZTÁS OLDALFALBAN szigeteletlen J - J CSOMÓPONT * Acél vázszerkezet "Z" falszelemen (Z 120*) Külső fallemez (LVP20/0,5) Profilelválasztó szegély ("M" jelű) "M" jelű színelválasztó szegély - a szegélyeknél a " " jel jelöli a szín oldalt J J J J

20 DONGA FELÜLVILÁGÍTÓ LÁBAZATI RÉSZLETE K - K CSOMÓPONT ACO licht sáv-felülvilágító donga vonórúd (kb. 3 m-ként) külső lemezborítás hőszigetelt zártszelvény lábazat * 45 Acél vázszerkezet "Z" szelemen (Z 200*) Belső lemez (LVP20/0,4) Párazáró fólia (PE) 1 Hőszigetelés Hőhídmentesítő szalag (LPO) Lindab tetőfólia (LTF) Külső tetőlemez (LTP45/0,5) Felső tömítőprofil (TPS4) 10. Külső dongaszegély (utólagos felmérés alapján)* 1 Belső dongaszegély (utólagos felmérés alapján)* K K K K

21 TETŐBEVILÁGÍTÓ KUPOLA KIALAKÍTÁSA L - L CSOMÓPONT * 20 Acél vázszerkezet "Z" tetőszelemen (Z 200*) Belső lemez (LVP20/0,4) Párazáró fólia (PE) Hőszigetelés Hőhídmentesítő szalag (LPO) Lindab tetőfólia (LTF) Külső tetőlemez (LTP45/0,5) Kupola lábazata 10. Kupola 1 1 Utólagos felmérést igénylő (nem standard) szegély* L L L L

22 FÜGGŐLEGES ABLAK-METSZET M - M CSOMÓPONT nyílászáró névl.magassága Acél vázszerkezet "Z" falszelemen (Z 120*) Belső fallemez (LVP20/0,4) Párazáró fólia (PE) Hőszigetelés Hőhídmentesítő szalag (LPO) Külső fallemez (LVP20/0,5) Utólagos felmérést igénylő (nem standard) szegélyek* Nyílászáró * 20 M M M M M M M M

23 VÍZSZINTES ABLAK-METSZET N - N CSOMÓPONT "C" falszelemen (C 120*) Belső fallemez (LVP20/0,4) Párazáró fólia (PE) Hőszigetelés Hőhídmentesítő szalag (LPO) Külső fallemez (LVP20/0,5) Utólagos felmérést igénylő (nem standard) szegélyek* Nyílászáró * 20 N N N N N N N N

24 FÜGGŐLEGES AJTÓ-METSZET O - O CSOMÓPONT * 20 nyílászáró névl.magassága Acél vázszerkezet "Z" falszelemen (Z 120*) Belső fallemez (LVP20/0,4) Párazáró fólia (PE) Hőszigetelés Hőhídmentesítő szalag (LPO) Külső fallemez (LVP20/0,5) Utólagos felmérést igénylő (nem standard) szegélyek* Nyílászáró O O O O

25 VÍZSZINTES AJTÓ-METSZET P -P CSOMÓPONT "C" falszelemen (C 120*) Belső fallemez (LVP20/0,4) Párazáró fólia (PE) Hőszigetelés Hőhídmentesítő szalag (LPO) Külső fallemez (LVP20/0,5) Utólagos felmérést igénylő (nem standard) szegélyek* Nyílászáró * 20 P P P P

26 FÜGGŐLEGES KAPU-METSZET Q - Q CSOMÓPONT * acélváz külső síkja * 150 kapu magassága "Z" falszelemen (Z 120*) Belső fallemez (LVP20/0,4) Párazáró fólia (PE) Hőszigetelés Hőhídmentesítő szalag (LPO) Külső fallemez (LVP20/0,5) Kapu vaktok (RHS 120/60) Guminyelv Kapu lamella 10. Kapu tok 1 Rugótartó konzol 1 Utólagos felmérést igénylő (nem standard) szegélyek* Q Q Q Q

27 VÍZSZINTES KAPU-METSZET R - R CSOMÓPONT * 20 acélváz külső síkja Acél vázszerkezet "Z" falszelemen (Z 120*) Belső fallemez (LVP20/0,4) Párazáró fólia (PE) Hőszigetelés Hőhídmentesítő szalag (LPO) Külső fallemez (LVP20/0,5) Kapu vaktok (RHS 120/60) Guminyelv 10. Kapu lamella 1 Kapu tok 1 Vezetősín 1 Utólagos felmérést igénylő (nem standard) szegélyek* R R R R

28 VILÁGÍTÓCSÍK KIALAKÍTÁSA OLDALFALBAN S - S CSOMÓPONT * 20 Acél vázszerkezet "Z" szelemen (Z 120*) Belső lemez (LVP20/0,4) Párazáró fólia (PE) Hőszigetelés Hőhídmentesítő szalag (LPO) Külső lemez (LVP20/0,5) Belső világítócsík (LVP20VCS) Külső világítócsík (LVP20VCS) S S S S

29 ELŐTETŐ CSATLAKOZÁSA OLDALFALHOZ T - T CSOMÓPONT * * Acél vázszerkezet "Z" tetőszelemen (Z 200*) "Z" falszelemen (Z 120*) Lindab tetőfólia (LAF) Külső tetőlemez (LTP45/0,5) Külső fallemez (LVP20/0,5) Csatlakozószegély ("O" jelű) Fal-tető szegély ("P" jelű) 10. Tömítőprofil (TPS4) 1 Hőszigetelés 1 Párazáró fólia (PE) 1 Hőhídmentesítő szalag (LPO) 1 Belső fallemez (LVP20/0,4) "O" jelű csatlakozó szegély 140 "P" jelű fal-tető szegély a szegélyeknél a " " jel jelöli a szín oldalt és/vagy csatlakozó szerkezetektől függő méretek 140 T T 240 Törésszög a tetőhajlásnak megfelelően Törésszög a tetőhajlásnak megfelelően T T

KAZETTÁS HOMLOKZATI BURKOLATI RENDSZER I. LÁTSZÓ RÖGZÍTÉSSEL II. TAKART RÖGZÍTÉSSEL LINDAB KFT. 2004. A J J I D

KAZETTÁS HOMLOKZATI BURKOLATI RENDSZER I. LÁTSZÓ RÖGZÍTÉSSEL II. TAKART RÖGZÍTÉSSEL LINDAB KFT. 2004. A J J I D KAZETTÁS HOMLOKZATI BURKOLATI RENDSZER I. LÁTSZÓ RÖGZÍTÉSSEL II. TAKART RÖGZÍTÉSSEL F F B A B A J J I I D D C C H H G G E E LINDAB KFT. 200 KAZETTÁS BURKOLATI RENDSZER látszó rögzítéssel I. LÁTSZÓ RÖGZÍTÉSSEL
