1 Kisépületrendszer SBS Alkalmazástechnikai Útmutató Kisépület-rendszer Profile

2 Tartalom Profile Összeállítási sorrend Bevezetô 1.) Alaprajz, lehorgonyzás (szigetelt + szigeteletlen) 2.) Elôfúrás, két keret össze- és felállítása(szigetelt + szigeteletlen) 3.) Tartószerkezet készre szerelése (szigetelt + szigeteletlen) 4.1.) Tetôhéjalás (szigetelt) 4.2.) Tetôhéjalás (szigeteletlen) 5.1.) Falburkolás (szigetelt) 5.2.) Falburkolás (szigeteletlen) 6.1) Szegélyezés (szigetelt) 6.2.) Szegélyezés (szigeteletlen) Jegyzet

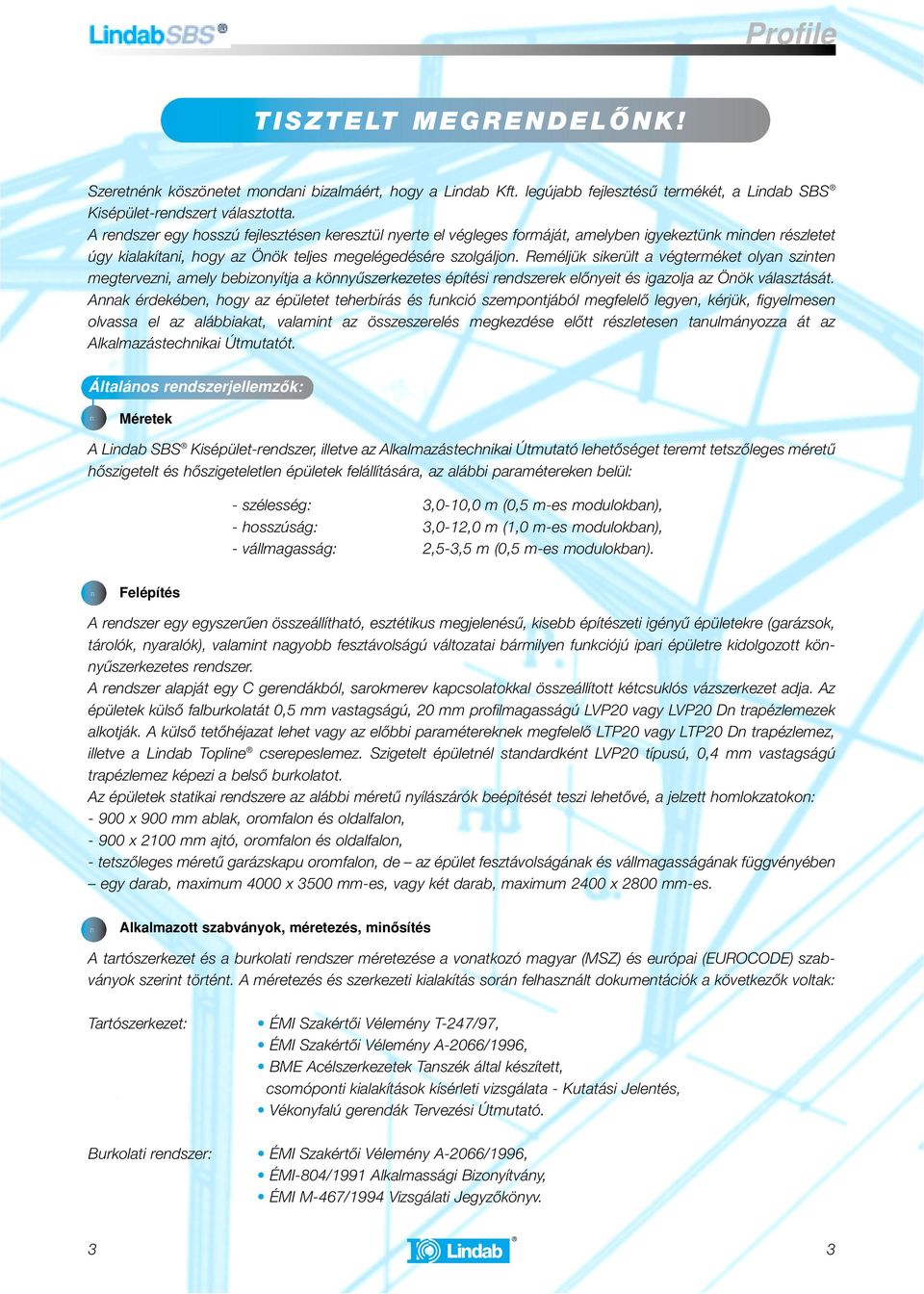

3 TISZTELT MEGRENDELÔNK! Szeretnénk köszönetet mondani bizalmáért, hogy a Lindab Kft. legújabb fejlesztésû termékét, a Lindab SBS Kisépület-rendszert választotta. A rendszer egy hosszú fejlesztésen keresztül nyerte el végleges formáját, amelyben igyekeztünk minden részletet úgy kialakítani, hogy az Önök teljes megelégedésére szolgáljon. Reméljük sikerült a végterméket olyan szinten megtervezni, amely bebizonyítja a könnyûszerkezetes építési rendszerek elônyeit és igazolja az Önök választását. Annak érdekében, hogy az épületet teherbírás és funkció szempontjából megfelelô legyen, kérjük, figyelmesen olvassa el az alábbiakat, valamint az összeszerelés megkezdése elôtt részletesen tanulmányozza át az Alkalmazástechnikai Útmutatót. Általános rendszerjellemzôk: n Méretek A Lindab SBS Kisépület-rendszer, illetve az Alkalmazástechnikai Útmutató lehetôséget teremt tetszôleges méretû hôszigetelt és hôszigeteletlen épületek felállítására, az alábbi paramétereken belül: - szélesség: 3,0-10,0 m (0,5 m-es modulokban), - hosszúság: 3,0-12,0 m (1,0 m-es modulokban), - vállmagasság: 2,5-3,5 m (0,5 m-es modulokban). n Felépítés A rendszer egy egyszerûen összeállítható, esztétikus megjelenésû, kisebb építészeti igényû épületekre (garázsok, tárolók, nyaralók), valamint nagyobb fesztávolságú változatai bármilyen funkciójú ipari épületre kidolgozott könnyûszerkezetes rendszer. A rendszer alapját egy C gerendákból, sarokmerev kapcsolatokkal összeállított kétcsuklós vázszerkezet adja. Az épületek külsô falburkolatát 0,5 mm vastagságú, 20 mm profilmagasságú LVP20 vagy LVP20 Dn trapézlemezek alkotják. A külsô tetôhéjazat lehet vagy az elôbbi paramétereknek megfelelô LTP20 vagy LTP20 Dn trapézlemez, illetve a Lindab Topline cserepeslemez. Szigetelt épületnél standardként LVP20 típusú, 0,4 mm vastagságú trapézlemez képezi a belsô burkolatot. Az épületek statikai rendszere az alábbi méretû nyílászárók beépítését teszi lehetôvé, a jelzett homlokzatokon: x 900 mm ablak, oromfalon és oldalfalon, x 2100 mm ajtó, oromfalon és oldalfalon, - tetszôleges méretû garázskapu oromfalon, de az épület fesztávolságának és vállmagasságának függvényében egy darab, maximum 4000 x 3500 mm-es, vagy két darab, maximum 2400 x 2800 mm-es. n Alkalmazott szabványok, méretezés, minôsítés A tartószerkezet és a burkolati rendszer méretezése a vonatkozó magyar (MSZ) és európai (EUROCODE) szabványok szerint történt. A méretezés és szerkezeti kialakítás során felhasznált dokumentációk a következôk voltak: Tartószerkezet: Burkolati rendszer: ÉMI Szakértôi Vélemény T-247/97, ÉMI Szakértôi Vélemény A-2066/1996, BME Acélszerkezetek Tanszék által készített, csomóponti kialakítások kísérleti vizsgálata - Kutatási Jelentés, Vékonyfalú gerendák Tervezési Útmutató. ÉMI Szakértôi Vélemény A-2066/1996, ÉMI-804/1991 Alkalmassági Bizonyítvány, ÉMI M-467/1994 Vizsgálati Jegyzôkönyv. 3 3

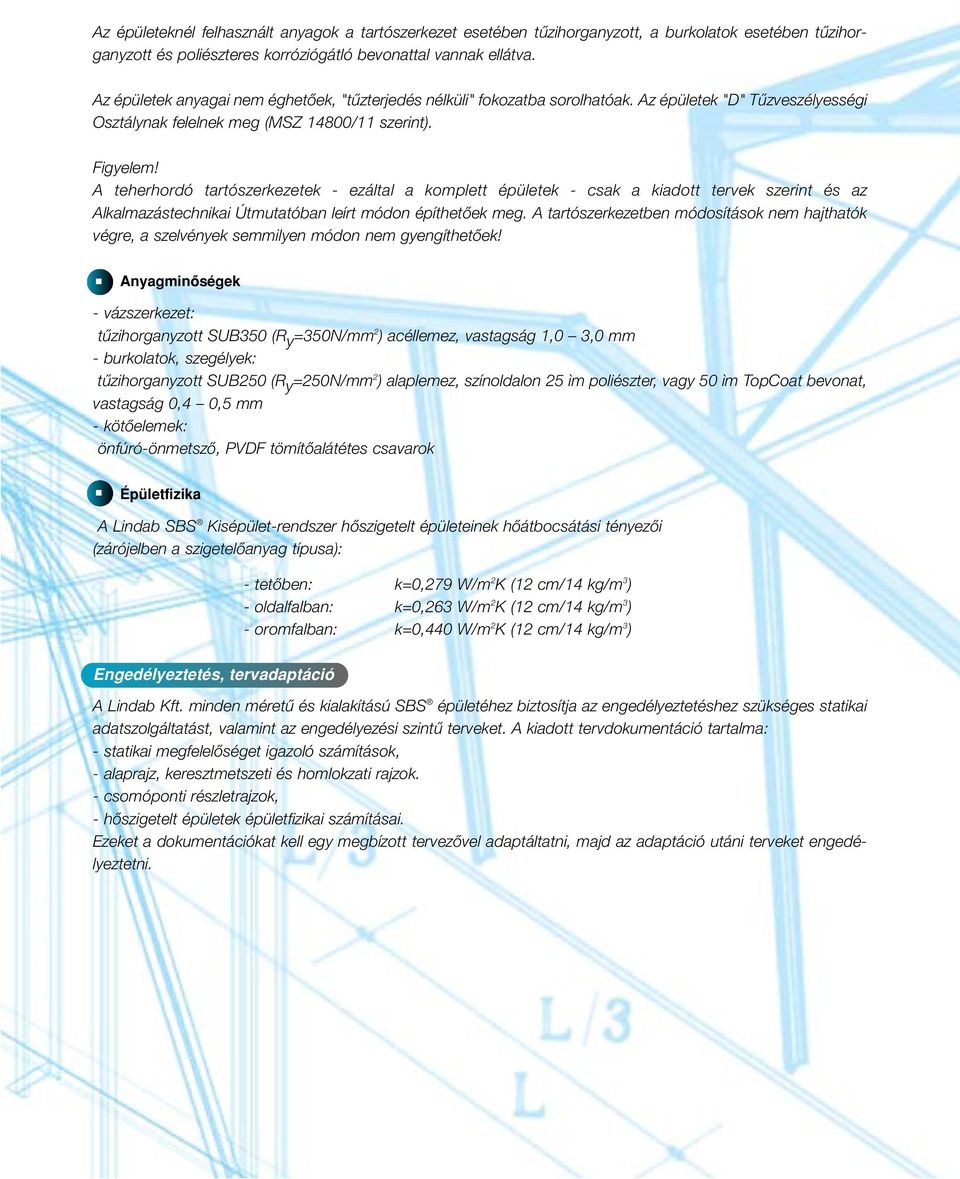

4 Az épületeknél felhasznált anyagok a tartószerkezet esetében tûzihorganyzott, a burkolatok esetében tûzihorganyzott és poliészteres korróziógátló bevonattal vannak ellátva. Az épületek anyagai nem éghetôek, "tûzterjedés nélküli" fokozatba sorolhatóak. Az épületek "D" Tûzveszélyességi Osztálynak felelnek meg (MSZ 14800/11 szerint). Figyelem! A teherhordó tartószerkezetek - ezáltal a komplett épületek - csak a kiadott tervek szerint és az Alkalmazástechnikai Útmutatóban leírt módon építhetôek meg. A tartószerkezetben módosítások nem hajthatók végre, a szelvények semmilyen módon nem gyengíthetôek! Anyagminôségek - vázszerkezet: tûzihorganyzott SUB350 (R y =350N/mm 2 ) acéllemez, vastagság 1,0 3,0 mm - burkolatok, szegélyek: tûzihorganyzott SUB250 (R y =250N/mm 2 ) alaplemez, színoldalon 25 ìm poliészter, vagy 50 ìm TopCoat bevonat, vastagság 0,4 0,5 mm - kötôelemek: önfúró-önmetszô, PVDF tömítôalátétes csavarok Épületfizika A Lindab SBS Kisépület-rendszer hôszigetelt épületeinek hôátbocsátási tényezôi (zárójelben a szigetelôanyag típusa): - tetôben: k=0,279 W/m 2 K (12 cm/14 kg/m 3 ) - oldalfalban: k=0,263 W/m 2 K (12 cm/14 kg/m 3 ) - oromfalban: k=0,440 W/m 2 K (12 cm/14 kg/m 3 ) Engedélyeztetés, tervadaptáció A Lindab Kft. minden méretû és kialakítású SBS épületéhez biztosítja az engedélyeztetéshez szükséges statikai adatszolgáltatást, valamint az engedélyezési szintû terveket. A kiadott tervdokumentáció tartalma: - statikai megfelelôséget igazoló számítások, - alaprajz, keresztmetszeti és homlokzati rajzok. - csomóponti részletrajzok, - hôszigetelt épületek épületfizikai számításai. Ezeket a dokumentációkat kell egy megbízott tervezôvel adaptáltatni, majd az adaptáció utáni terveket engedélyeztetni.

5 Fogadószint, alapozás A épület szerkezetébõl adódóan nem érzékeny a süllyedésekre ezért alapozásként elegendõ egyszerû sávalapot vagy lemezalapot készíteni. Az épület külön lehorgonyzó elemeket nem igényel ezért egy elõre elkészített beton alaptest is elegendõ, amibe a késõbbiek során fogatják le az épületet. A sávalapozás esetén az alaptestnek követnie kell az épület kontúr vonalát és úgy kell kialakítani, hogy a fõtartó szerkezetek terhei mindig központosan terheljék az alaptestet. Az alaptestet (ha egyéb más statikai igény nem merül fel) nem szükséges vasalással ellátni. A lemezlap készítését akkor ajánljuk, ha az épület fogadó padló szintje egyébként is lemez szerkezet kialakítását követeli meg. A lemezszerkezet kialakításánál ajánlott egy teherelosztó acélhálót lehelyezni egyéb kiegészítõ vasalás nem szükséges. A fogadó szerkezet kialakításánál ügyelni kell a vízszintes felület létrehozására és arra, hogy a kialakított négyszög szerelvény minden esetben derékszögû legyen, valamint a beton szemnagysága max. 16 mm. Az alaptest méreteinél ügyelni kell arra, hogy az épület kontúrvonalánál az alapozás külsõ síkja minimum 100 mm-rel nyúljon túl. Szerszámszükséglet, nem biztosított kiegészítôk Az épület felállításához a Lindab Kft. nem biztosítja a talpelemek és a vezetõsín lehorgonyzásához szükséges dûbeleket valamint a lefogató csavarokat, alátétet. A dûbelek fajtáját a lefogató épület talpainál fellépõ terhektõl és az alaptest beton minõségétõl függõen kell kiválasztani. A dûbelek kiválasztásánál kérje szakember segítségét a típus meghatározásához. A kisépület lehorgonyzó elemeinél keletkezõ erõkrõl a megrendelt épületekhez mellékelt statikai dokumentációban találnak adatokat. Ahhoz, hogy a szerelést házilagosan is el tudják végezni, az alábbi szerszámokra feltétlenül szükségük van. A felsorolásban minden olyan eszközt feltüntettünk, amelyre szükségük lesz, még a leg evidensebb dolgokat is. Alkoholos filctoll, ceruza, zsinór, kréta, derékszög, kétágú létra, mérõszalag, fúrógép, olló, kézi vagy elektromos lemezolló (nibbler), vízmérték, elektromos vagy akkumulátoros csavarbehajtó (nyomatékszabályozóval ellátott fúrógép is megfelelõ) Garancia, garancia-felvételek A Lindab Kft. a Ptk. által elôírt szavatosságon túlmenôen, az január 1-én kiadott garancialevelében foglaltaknak megfelelôen, 15 év garanciát vállal termékeire. A garancia normál környezetben való használat esetén érvényes. Amennyiben a felhasználás helye rendkívül korrozív, vagy más, erôs kémiai hatású környezetben van (pl. magas sótartalmú levegô, állandó kontaktus vízzel, korrozív vegyszerekkel, füsttel, hamuval, állati ürülékkel), amelyek hatással lehetnek a lemez felületére, a garancia érvényét veszti. A lemezek hajlításakor a feldolgozási hômérséklet, azaz a lemez hômérséklete nem lehet alacsonyabb, mint gépi hajlításnál -10 C, kézi hajlításnál pedig +5 C. A lemezeket tilos mechanikus, vagy vegyi úton megsérteni. Az összeszerelésnél keletkezett bevonati sérüléseket minden esetben ki kell javítani, a Lindab Kft. által forgalmazott javítófestékkel. Összeszerelésnél a Lindab Kft. által elôírt rögzítôszerszámokat és rögzítôelemeket kell használni. Az összeszerelésnek, a karbantartásnak és a használatnak, az aktuális Lindab Alkalmazástechnikai Útmutató erre vonatkozó leírásainak megfelelôen kell történnie. Az összeszereléskor keletkezô fémforgácsot, vagy egyéb lerakódásokat szakszerûen el kell távolítani a tetô- és fallemezekrôl. A terméket, az elszállítást követôen, legkésôbb 6 hónappal be kell építeni! A csapadékvíz szabad lefolyását biztosítani kell valamennyi lemezrôl. A lemezeket tilos nedves helyen, korrozív anyagok közelében, illetve azokkal érintkezve tárolni. A lemezek nem érintkezhetnek rézzel, vagy rézbôl készült, illetve rézzel bevont anyagokkal. A kontaktust nedves betonnal, épületfával vagy talajjal el kell kerülni. A lemezt nem érte semmilyen külsô sérülés, amit a nem rendeltetésszerû használat okozott. 5

6 6

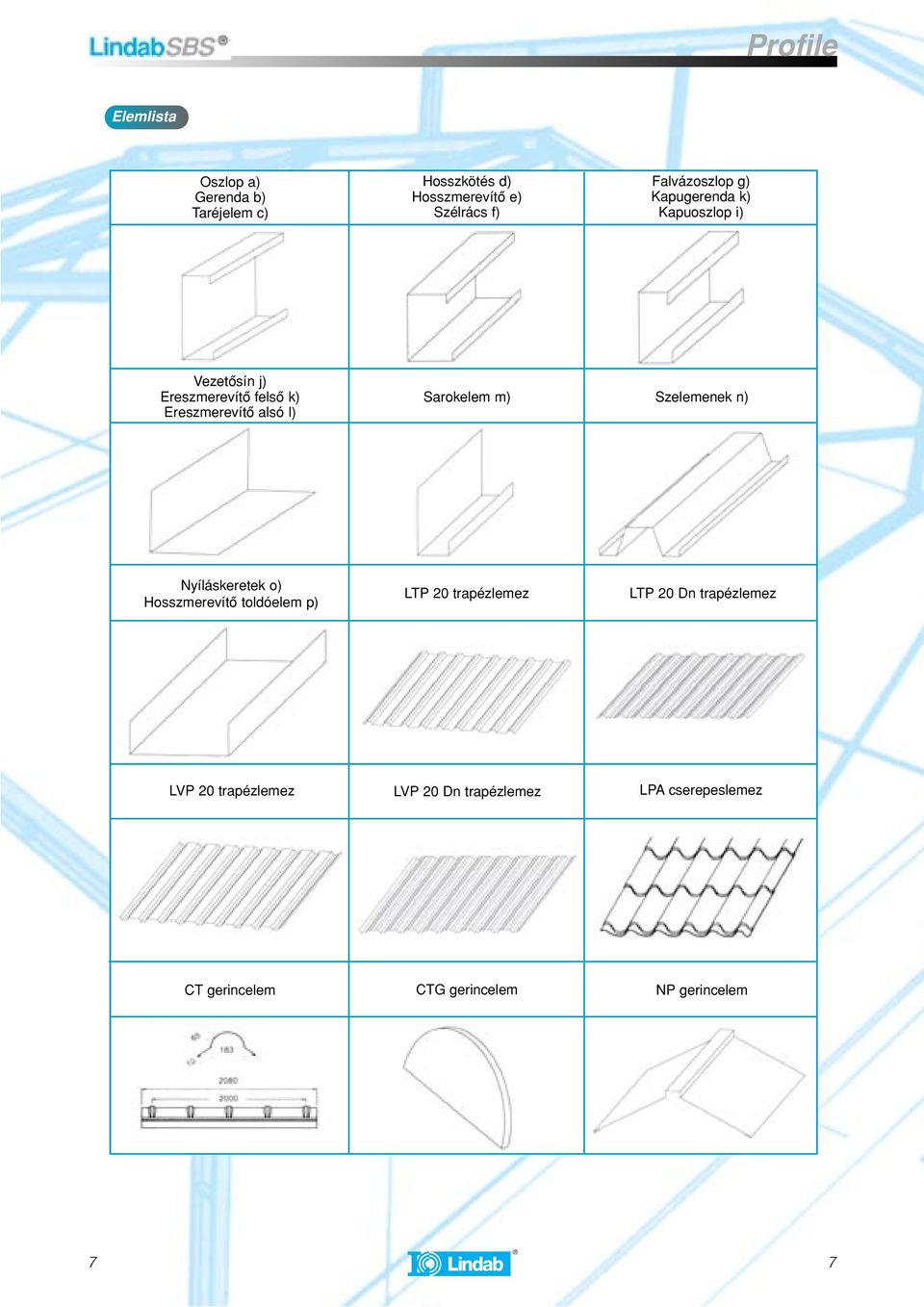

7 Elemlista Oszlop a) Gerenda b) Taréjelem c) Hosszkötés d) Hosszmerevítô e) Szélrács f) Falvázoszlop g) Kapugerenda k) Kapuoszlop i) Vezetôsín j) Ereszmerevítô felsô k) Ereszmerevítô alsó l) Sarokelem m) Szelemenek n) Nyíláskeretek o) Hosszmerevítô toldóelem p) LTP 20 trapézlemez LTP 20 Dn trapézlemez LVP 20 trapézlemez LVP 20 Dn trapézlemez LPA cserepeslemez CT gerincelem CTG gerincelem NP gerincelem 7 7

8 Nyílászáró takaró szegély Ikerablak takaró szegély Lábazati lezáró elem (külsô) Lábazati lezáró elem (belsô) Saroktakaró szegély (külsô) Saroktakaró szegély (belsô) Válltakaró (belsô) Oromszegély Szellôzô gerinc lábazat Gerincelem távtartó Homloktakaró (eresz nélküli kial.) Homloktakaró (ereszes kialakítás) Eresztakaró (ereszes kialakítás) 8 8

9 SBS Alkalmazástechnikai útmutató Alkalmazástechnika 1) Alaprajz, lehorgonyzás (szigetelt + szigeteletlen) Tevékenység -rajzolja ki a meglévô fogadószintre a vezetôsínek és a lehorgonyzók pontos helyét, -helyezze el a dûbeleket a rajznak megfelelôen, -csavarozza le a vezetôsíneket és a lehorgonyzókat. Szerkezeti elemek -dûbelek, -vezetôsínek, -lehorgonyzók, -SBS Soft alaprajz! -ügyeljen az alaprajz méretpontosságára, -átlóméréssel ellenôrizze a derékszögeket, -ügyeljen arra, hogy az egyik végkeret szembe van fordítva a többivel, -ha van kapunyílás az oromfalon, akkor a végfali oszlopokat a kapu beépítési méreteinek megfelelôen kell elhelyezni. TIPP -lécekbôl összeállított derékszöggel könnyebb beállítani a vezetôsíneket. 9

10

11 11 Profile

12 12

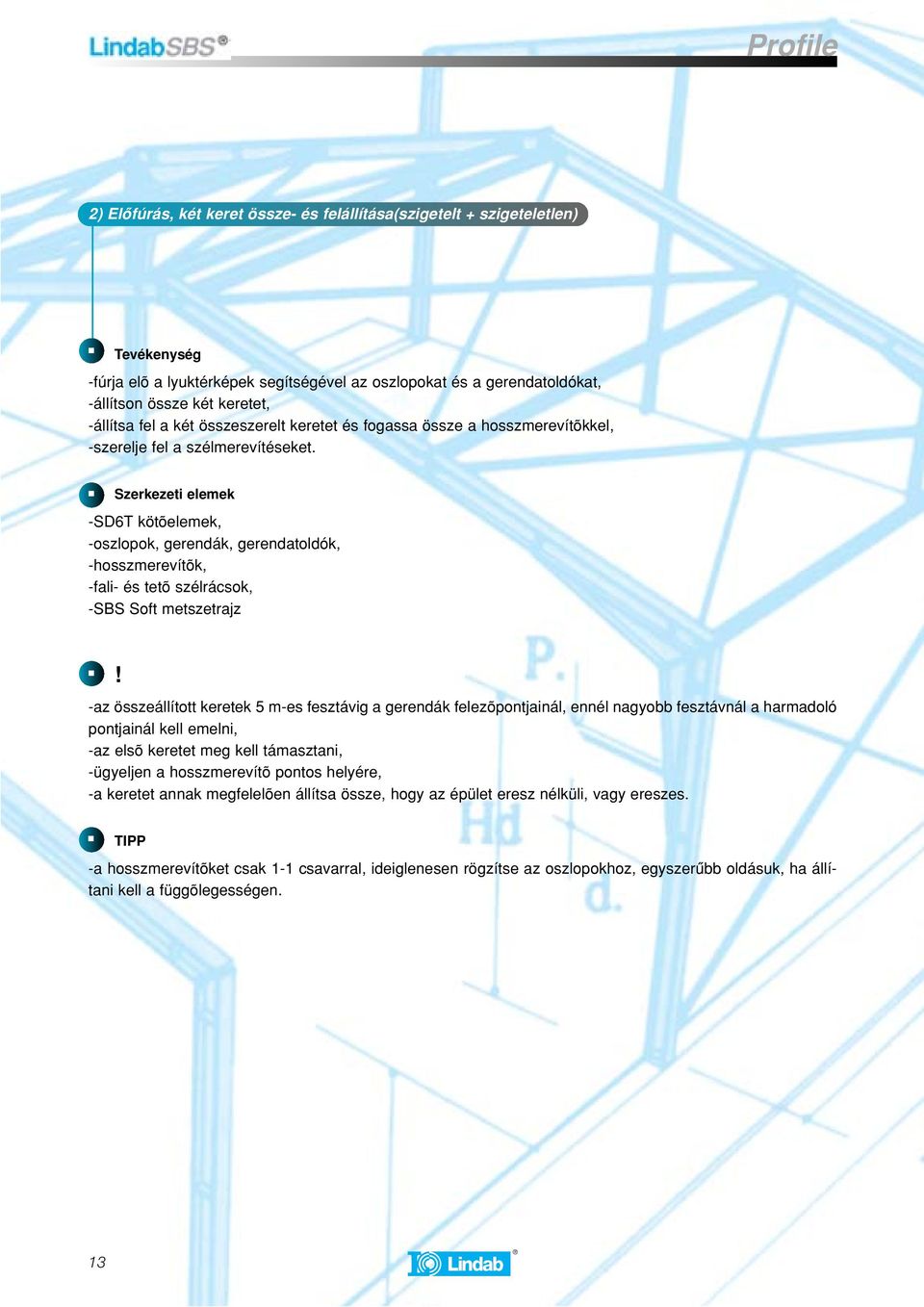

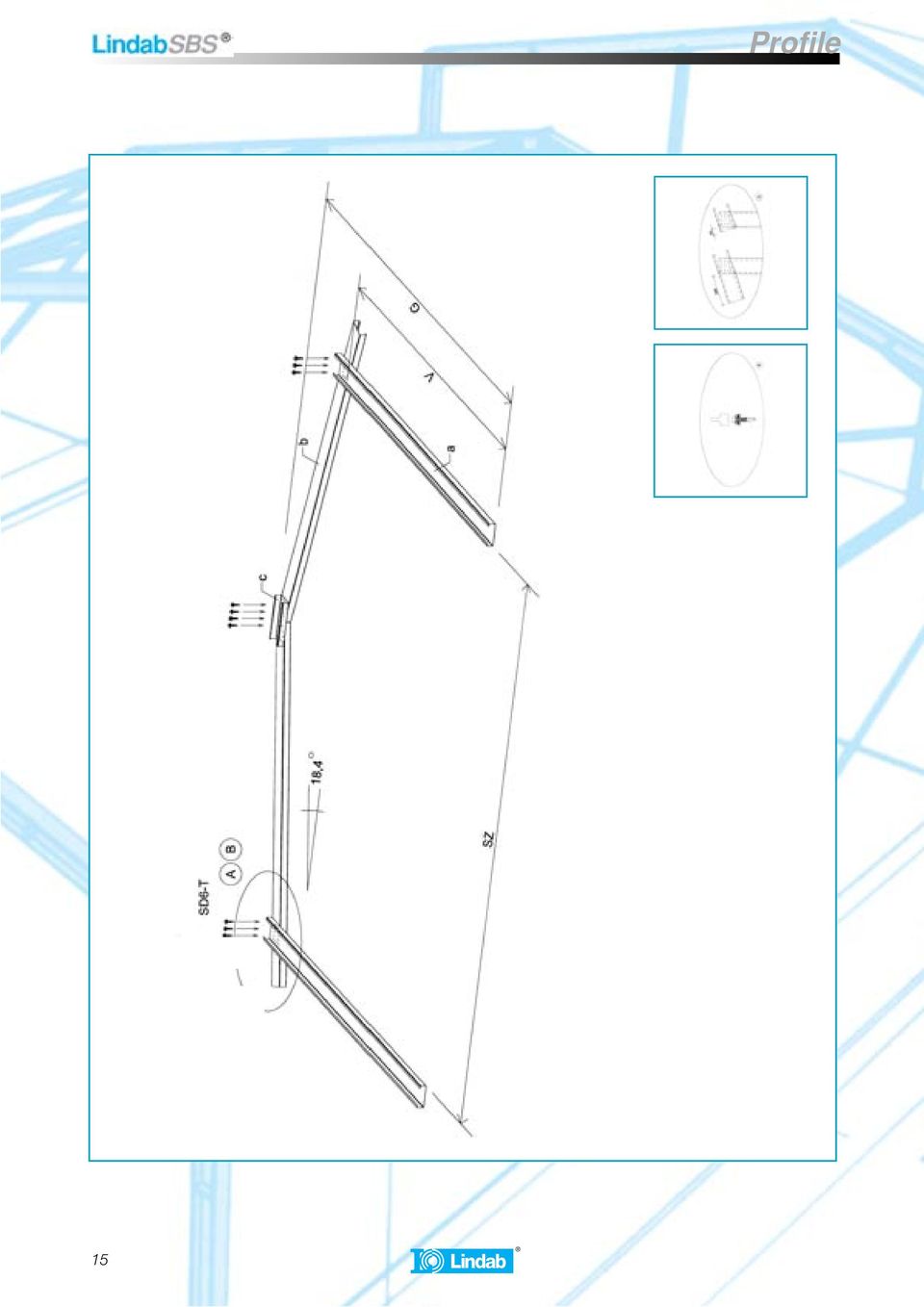

13 2) Elôfúrás, két keret össze- és felállítása(szigetelt + szigeteletlen) Tevékenység -fúrja elõ a lyuktérképek segítségével az oszlopokat és a gerendatoldókat, -állítson össze két keretet, -állítsa fel a két összeszerelt keretet és fogassa össze a hosszmerevítõkkel, -szerelje fel a szélmerevítéseket. Szerkezeti elemek -SD6T kötõelemek, -oszlopok, gerendák, gerendatoldók, -hosszmerevítõk, -fali- és tetõ szélrácsok, -SBS Soft metszetrajz! -az összeállított keretek 5 m-es fesztávig a gerendák felezõpontjainál, ennél nagyobb fesztávnál a harmadoló pontjainál kell emelni, -az elsõ keretet meg kell támasztani, -ügyeljen a hosszmerevítõ pontos helyére, -a keretet annak megfelelõen állítsa össze, hogy az épület eresz nélküli, vagy ereszes. TIPP -a hosszmerevítõket csak 1-1 csavarral, ideiglenesen rögzítse az oszlopokhoz, egyszerûbb oldásuk, ha állítani kell a függõlegességen

14 14 14

15 15 Profile

16

17 3) Tartószerkezet készre szerelése (szigetelt + szigeteletlen) Tevékenység -szerelje össze, majd állítsa fel a megmaradt kereteket, az elôzô pontnak megfelelôen, -helyezze el a további szélmerevítéseket, -állítsa helyükre és rögzítse a sarokelemeket és a végfali oszlopokat (kapuoszlopokat), -helyezze el a nyíláskereteket, -szerelje fel az ereszmerevítôket. Szerkezeti elemek, segédeszközök -SD6T kötôelemek, -oszlopok, gerendák, gerendatoldók, -ali- és tetô szélrácsok, -sarokelemek, végfali oszlopok, -nyíláskeretek rögzítôelemei és a nyíláskeretek, -ereszmerevítôk! -a sarokelemek és a végfali oszlopok külsô széle azonos síkban fusson, -a nyíláskeretek elhelyezésekor, ügyeljen a pontos parapetmagasságra. TIPP -a kész tartószerkezet állékonyabb, ha a ideiglenesen a gerendatoldók alsó övén végigfuttat egy szelement, amit egy-egy SD6-T jelû csavarral rögzít. 17

18 3. ábra a- oszlop b- gerenda c-taréjelem j-vezetôsín d-hosszkötés e-hosszmerevítô f-szélrács 18

19 a- oszlop b- gerenda c-taréjelem j-vezetôsín d-hosszkötés e-hosszmerevítô f-szélrács g- falvázoszlop h- kapugerenda i- kapuoszlop 19

20 a- oszlop b- gerenda c-taréjelem j-vezetôsín d-hosszkötés e-hosszmerevítô f-szélrács g- falvázoszlop h- kapugerenda i- kapuoszlop k- ereszmerevítô felsô l- ereszmerevítô alsó m- kapuoszlop o- nyíláskeretek 20

21 4.1.) Tetôhéjalás (szigetelt) Tevékenység -helyezze fel és rögzítse a belsô oldalra a párazáró fóliát, -rakja fel, és csavarozza fel a belsôtetôlemezeket, -helyezze be a gerendák közé a hôszigetelô anyagot, -csavarozza fel szelemeneket a gerendákra, -helyezze el, és ideiglenesen rögzítse az alátétfóliát, -rakja fel, és csavarozza le a külsôtetôlemezeket. Szerkezeti elemek, segédanyagok -SD6-T, SD3-T, SL2-T csavarok, -szelemenek, -alátétfólia, -PE párazáró fólia, -hôszigetelô anyag, -tetôlemezek (külsô-belsô)! -nagyon fontos a szelemenek pontos elhelyezése és távolsága, -a szelemenekre keretközben tilos rálépni, mert deformálódhat, -az elsô tetôlemez helyének meghatározása, -az alátét fóliát a gerincben nem lehet átvezetni, a felsô szelemen vonalában le kell vágni, -az elôírt mennyiségû kötôelemet használja fel a tetôlemezek rögzítésekor. TIPP -felrakás után az alátétfóliát széles ragasztószalaggal lehet ideiglenesen rögzíteni, -annak ellenére, hogy a lecsavarozott tetôlemez járható, érdemes járópallót alkalmazni. 21

22 4.1. ábra a- oszlop b- gerenda c-taréjelem j-vezetôsín d-hosszkötés e-hosszmerevítô f-szélrács g- falvázoszlop h- kapugerenda i- kapuoszlop PE fólia LVP 20 LVP-trpézlemez 22

23 a- oszlop b- gerenda c-taréjelem j-vezetôsín d-hosszkötés e-hosszmerevítô f-szélrács g- falvázoszlop h- kapugerenda i- kapuoszlop PE fólia 23

24 a- oszlop b- gerenda c-taréjelem j-vezetôsín d-hosszkötés e-hosszmerevítô f-szélrács g- falvázoszlop h- kapugerenda i- kapuoszlop PE fólia LVP 20 belsô tetôlemez tetô hôszigetelés

25 4.2.) Tetôhéjalás (szigeteletlen) Tevékenység -csavarozza fel szelemeneket a gerendákra, -helyezze el, és ideiglenesen rögzítse az alátétfóliát, -rakja fel, és csavarozza le a tetôlemezeket. Szerkezeti elemek, segédanyagok -SD6-T, SD3-T, SL2-T csavarok, -szelemenek, -alátétfólia, -tetôlemezek! -nagyon fontos a szelemenek pontos elhelyezése és távolsága, -a szelemenekre keretközben tilos rálépni, mert deformálódhat, -az elsô tetôlemez helyének meghatározása, -az elôírt mennyiségû kötôelemet használja fel a tetôlemezek rögzítésekor. TIPP -felrakás után az alátétfóliát széles ragasztószalaggal lehet ideiglenesen rögzíteni, -annak ellenére, hogy a lecsavarozott tetôlemez járható, érdemes járópallót alkalmazni. 25

26 4.2. ábra a- oszlop b- gerenda c-taréjelem j-vezetôsín d-hosszkötés e-hosszmerevítô f-szélrács g- falvázoszlop h- kapugerenda i- kapuoszlop n-szelemenek 26 26

27 a- oszlop b- gerenda c-taréjelem j-vezetôsín d-hosszkötés e-hosszmerevítô f-szélrács g- falvázoszlop h- kapugerenda i- kapuoszlop n-szelemenek LAF fólia 27

28 a- oszlop b- gerenda c-taréjelem j-vezetôsín d-hosszkötés e-hosszmerevítô f-szélrács g- falvázoszlop h- kapugerenda i- kapuoszlop n-szelemenek LAF fólia LPA cserepeslemez LPTPU tömítôprofil 28

29 5.1.) Falburkolás (szigetelt) Tevékenység -szabja le a belsô és külsô hosszoldali és végfali lemezeket a szükséges méretre, -ragassza le a Polyfoam-szalagot a vezetôsínre, -helyezze el és rögzítse a lábazati szegélyeket, -helyezze fel és rögzítse a belsô oldalra a párazáró fóliát, -csavarozza fel a belsô lemezeket, -helyezze be a gerendák közé a hôszigetelô anyagot, -csavarozza fel a külsô lemezeket, -tömítse a lemezek alsó szélét és a lábazati szegélyt. (helyezze el a nyílászárókat, és rögzítse ôket a nyíláskeretekhez. Szerkezeti elemek, segédanyagok -SD3-T, SL2-T kötôelemek, -külsô belsô fallemezek, -PE párazáró fólia, -hôszigetelô anyag, -lábazati szegélyek, -RUNOTEX tömítôgél! -ügyeljen a lemezek szabásakor a méretekre, -a nyílászárókat a takarószegélyek mélységi méretének megfelelôen helyezze el, -a nyílászárók beépítésekor PUR hab használata tilos! TIPP -a lábazati szegély elhelyezésekor használjon egy tömítôprofilt a csavarozási pont meghatározásához, hogy a csavarfej magasborda alá kerüljön, -az ablakok, ajtók beépítésekor a pontos mélységméret meghatározásához, illesszen a nyílászáróhoz egy takarószegélyt

30 5.1. ábra a- oszlop b- gerenda c-taréjelem j-vezetôsín d-hosszkötés e-hosszmerevítô f-szélrács g- falvázoszlop h- kapugerenda i- kapuoszlop n-szelemenek PE fólia LVP 20 belsô tetôlemez tetô hôszigetelés LAF fólia LPA cserepeslemez LPTPU tömítôprofil PE fólia 30 30

31 a- oszlop b- gerenda c-taréjelem j-vezetôsín d-hosszkötés e-hosszmerevítô f-szélrács g- falvázoszlop h- kapugerenda i- kapuoszlop n-szelemenek PE fólia LVP 20 belsô tetôlemez tetô hôszigetelés LAF fólia LPA cserepeslemez LPTPU tömítôprofil PE fólia LVP 20 belsô oldalfallemez 31 31

32 a- oszlop b- gerenda c-taréjelem j-vezetôsín d-hosszkötés e-hosszmerevítô f-szélrács g- falvázoszlop h- kapugerenda i- kapuoszlop n-szelemenek PE fólia LVP 20 belsô tetôlemez tetô hôszigetelés LAF fólia LPA cserepeslemez LPTPU tömítôprofil PE fólia LVP 20 belsô oldalfallemez oldalfal hôszigetelés 32 32

33 5.2.) Falburkolás (szigeteletlen) Tevékenység -szabja le a hosszoldali és végfali lemezeket a szükséges méretre, -ragassza le a Polyfoam-szalagot a vezetôsínre, -helyezze el és rögzítse a lábazati szegélyeket, -csavarozza fel a lemezeket, -tömítse a lemezek alsó szélét és a lábazati szegélyt. (helyezze el a nyílászárókat, és rögzítse ôket a nyíláskeretekhez. Szerkezeti elemek, segédanyagok -SD3-T, SL2-T kötôelemek, -fallemezek, -lábazati szegélyek, -RUNOTEX tömítôgél! -ügyeljen a lemezek szabásakor a méretekre, -a nyílászárókat a takarószegélyek mélységi méretének megfelelôen helyezze el, -a nyílászárók beépítésekor PUR hab használata tilos! TIPP -a lábazati szegély elhelyezésekor használjon egy tömítôprofilt a csavarozási pont meghatározásához, hogy a csavarfej magasborda alá kerüljön, -az ablakok, ajtók beépítésekor a pontos mélységméret meghatározásához, illesszen a nyílászáróhoz egy takarószegélyt

34 5.2. ábra 34 34

35 a- oszlop b- gerenda c-taréjelem j-vezetôsín d-hosszkötés e-hosszmerevítô f-szélrács g- falvázoszlop h- kapugerenda i- kapuoszlop n-szelemenek LAF fólia LPA cserepeslemez LPTPU tömítôprofil polyfoam szalag r-lábazati lezáró elem 35 35

36 a- oszlop b- gerenda c-taréjelem j-vezetôsín d-hosszkötés e-hosszmerevítô f-szélrács g- falvázoszlop h- kapugerenda i- kapuoszlop n-szelemenek LAF fólia LPA cserepeslemez LPTPU tömítôprofil polyfoam szalag r-lábazati lezáró elem LVP 20 külsô oldalfallemez 36 36

37 6.1.) Szegélyezés (szigetelt) Tevékenység -helyezze el és rögzítse a belsô oromszegélyeket, -helyezze el és rögzítse a belsô válltakarót és lábazati lezáró elemet, -szerelje fel a belsô sarokszegélyeket, -szegélyezze körbe a nyílászárókat. Szerkezeti elemek, segédanyagok -SD3-T, SL2-T kötôelemek, -oromszegélyek -sarokszegélyek, válltakarók, lábazati lezáró elemek, -nyílászáró szegélyek, -SBS Soft csomóponti rajzok.! -a gerincelemek elhelyezésekor, ügyeljen a tetôn való mozgásra, -a szegélyek toldása mindig lejtésirányban történjen, az átfedés minimum 50 mm, -a szögben csatlakozó szegélyeket (orom, nyílászárók), átlapolással és gérbevágással is egymáshoz illesztheti. TIPP -ha ereszcsatorna is lesz az épületen, akkor érdemes már most meghatározni a csatornavasak helyét, mert az ereszszegély rögzítôcsavarjai útban lehetnek a késôbbiekben, -ha a lezárószegélyek 15 mm-es visszahajtásait az átfedésnek megfelelôen levágja, sokkal esztétikusabban illeszthetôek össze az elemek

38 6.1. ábra a- oszlop b- gerenda c-taréjelem j-vezetôsín d-hosszkötés e-hosszmerevítô f-szélrács g- falvázoszlop h- kapugerenda i- kapuoszlop n-szelemenek LAF fólia LPA cserepeslemez LPTPU tömítôprofil polyfoam szalag r-lábazati lezáró elem LVP 20 külsô oldalfallemez u-saroktakaró szegély 38 38

39 s-lábazati lezáró elem v-válltakaró 39

40 u-saroktakaró szegély q-nyílászáró takaró szegély 40

41 6.2.) Szegélyezés (szigeteletlen) Tevékenység -helyezze el és rögzítse az oromszegélyeket, -a tömítôprofilokkal együtt csavarozza fel a gerincelemeket, -helyezze el és rögzítse az ereszszegélyeket, -a tömítôprofilokkal együtt szerelje fel a sarokszegélyeket, -szegélyezze körbe a nyílászárókat. Szerkezeti elemek, segédanyagok -SD3-T, SL2-T kötôelemek, -oromszegélyek, -gerincelemek és az illeszkedô tömítôprofilok, -ereszszegélyek, -sarokszegélyek és az illeszkedô tömítôprofilok, -nyílászáró szegélyek, -SBS Soft csomóponti rajzok.! -a gerincelemek elhelyezésekor, ügyeljen a tetôn való mozgásra, -a szegélyek toldása mindig lejtésirányban történjen, az átfedés minimum 50 mm, -a szögben csatlakozó szegélyeket (orom, nyílászárók), átlapolással és gérbevágással is egymáshoz illesztheti. TIPP -ha ereszcsatorna is lesz az épületen, akkor érdemes már most meghatározni a csatornavasak helyét, mert az ereszszegély rögzítôcsavarjai útban lehetnek a késôbbiekben, -ha a lezárószegélyek 15 mm-es visszahajtásait az átfedésnek megfelelôen levágja, sokkal esztétikusabban illeszthetôek össze az elemek

42 6.2. ábra a- oszlop b- gerenda c-taréjelem j-vezetôsín d-hosszkötés e-hosszmerevítô f-szélrács g- falvázoszlop h- kapugerenda i- kapuoszlop n-szelemenek LAF fólia LPA cserepeslemez LPTPU tömítôprofil polyfoam szalag r-lábazati lezáró elem LVP 20 külsô oldalfallemez LPTPÖ tömítôprofil CT- gerincelem w-oromszegély 42 42

43 a- oszlop b- gerenda c-taréjelem j-vezetôsín d-hosszkötés e-hosszmerevítô f-szélrács g- falvázoszlop h- kapugerenda i- kapuoszlop n-szelemenek LAF fólia LPA cserepeslemez LPTPU tömítôprofil polyfoam szalag r-lábazati lezáró elem LVP 20 külsô oldalfallemez LPTPÖ tömítôprofil CT- gerincelem w-oromszegély TPL 2 tömítôprofil t-saroktakaró szegély q-nyílászáró takaró szegély 43 43

44 a- oszlop b- gerenda c-taréjelem j-vezetôsín d-hosszkötés e-hosszmerevítô f-szélrács g- falvázoszlop h- kapugerenda i- kapuoszlop n-szelemenek LAF fólia LPA cserepeslemez LPTPU tömítôprofil polyfoam szalag r-lábazati lezáró elem LVP 20 külsô oldalfallemez LPTPÖ tömítôprofil CT- gerincelem w-oromszegély TPL 2 tömítôprofil t-saroktakaró szegély q-nyílászáró takaró szegély y-homloktakaró z- eresztakaró

45 Jegyzet 45 45
