1 Személyre szabott épületrendszer Főtartó keret: Keretoszlop 2. Főtartó keret: Keretgerenda 3. Szélrács 4. Szelemen 5. Falváztartó 6. Tetőburkolat 7. Falburkolat 8. ASTROTHERM hőszigetelés 9. Külső ereszcsatorna 10. Gerincszellőző 11. Körszellőző 12. Ipari kapu keretek 13. Személybejáró 14. Ablak 15. Bevilágító 16. Előtető 17. Attika 18. Darupályatartó 19. Híddaru 20. Közbenső födém Az Astron épület magába foglalja: Valamennyi főtartó és másodlagos szerkezetet Valamennyi kapcsolódó elemet Különböző típusú tető- és falrendszereket Rögzítő elemeket Időjárásálló tömítőanyagokat Hő- és/vagy hangszigetelést Burkolati elemeket Takarólemezeket Beépített tartozékokat Darupálya tartókat és síneket Közbenső födémeket 14 Az Astron épület lehetővé teszi: - Hagyományos építőipari alapanyagok - pl. tégla, üveg, fa, stb. - könnyű integrációját. - Optimalizálást: a megbízó igényeinek a felhasználásnak a szabad térnek ( méter közötti szabad fesztáv közbenső pillérek nélkül) megfelelően. - Előtető hozzáépítését: a tetővonal közvetlen folytatásaként a tetővonalnál lejjebb, pozitív vagy negatív tetőhajlással. - Attika hozzáépítését : az épület egy részén az épület egészén. - Nagy szilárdságú, ezáltal kisebb tömegű acél felhasználását, mely amellett, hogy megfelel valamennyi kivitelezési kritériumnak, optimalizálja a szállítási és mozgatási költségeket. - Minőségi tervezést, gyártást és kivitelezést. Mindezek együtt biztosítják a végeredményt: egy maradandó épületet.

2 Keret típusok A táblázat az Astron standard keret típusait tartalmazza, melyek többféle változatban is elérhetők. Kérje személyre szabott ajánlatunkat. Épület típus Fesztávolság m Tetőhajlás % Párkánymasság m Keretállás távolság m AZM1 Egyhajós csarnok nyeregtetővel és változó keresztmetszetű oszlopokkal. 15,00-30,00 30,00-60, ,20-9,00 4,20-12,00 18,00-30,00 30,00-72, ,20-7,20 4,20-12,00 AZM2/3/4 Többhajós csarnok változó keresztmetszetű oszlopokkal és közbenső oszlopokkal. 27,00-72, ,20-9,00 36,00-72, ,20-9,00 AP Főépülethez csatlakozó toldaléképület. A speciális párhuzamos övű keskeny oszlopok síkban igazodnak a belső falakhoz. 3,00-15, ,00-6,60 5,00-12,00 AL Egyhajós csarnok félnyeregtetővel és párhuzamos övű oszlopokkal. 6,00-12, ,00-6,60 AE Egyhajós csarnok nyeregtetővel és párhuzamos övű oszlopokkal. 10,00-20, ,00-6,60 AS Egyhajós, nagy fesztávú csarnok nyeregtetővel és változó keresztmetszetű oszlopokkal. 42,00-72, ,40-9,00 AT Nemzeti szabványoknak megfelelő teniszcsarnok nyeregtetővel vagy poligonális tetővel. Változó 33 4,20 Változó Köztes méretekben is elérhetők 5

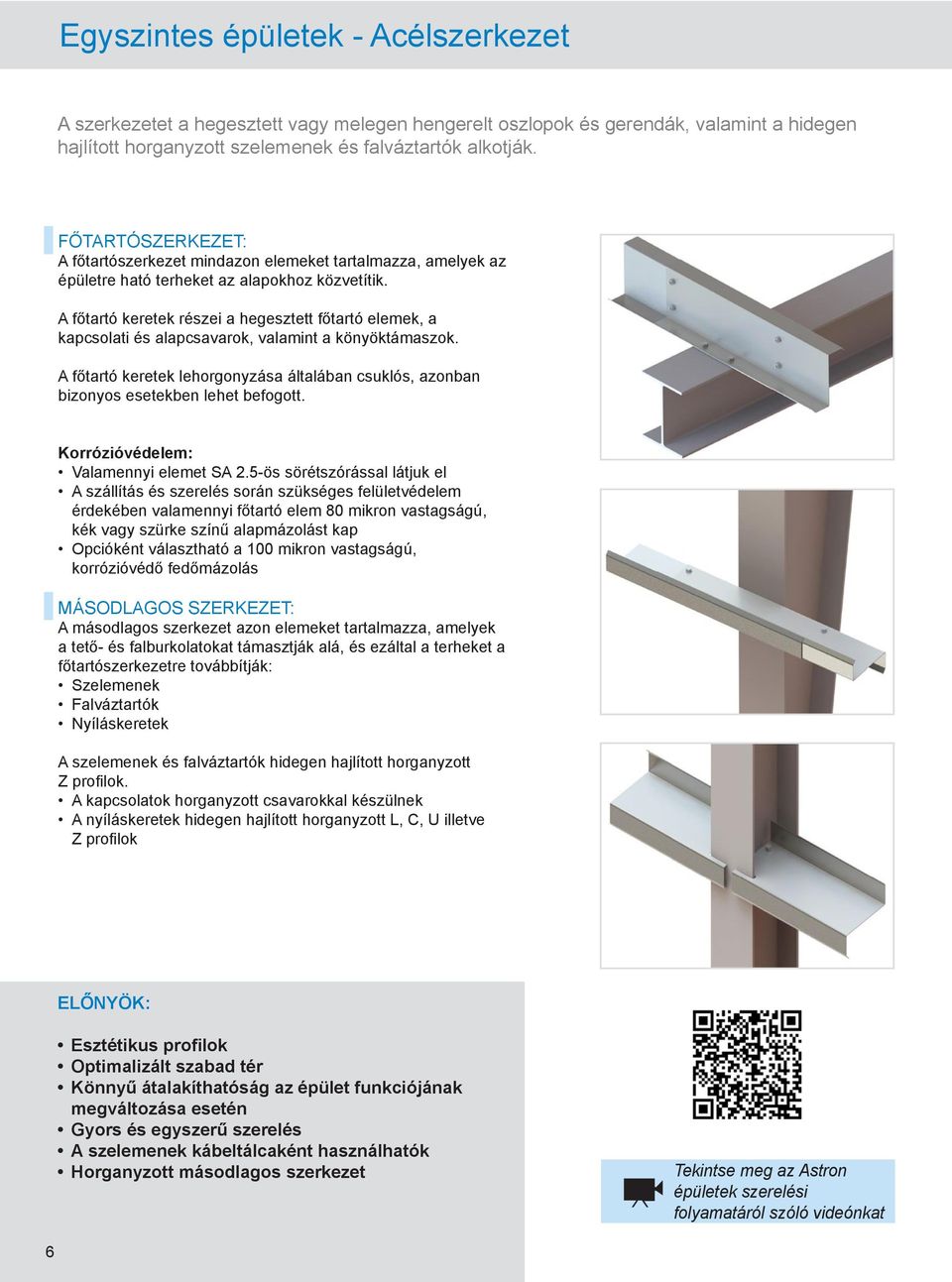

3 Egyszintes épületek - Acélszerkezet A szerkezetet a hegesztett vagy melegen hengerelt oszlopok és gerendák, valamint a hidegen hajlított horganyzott szelemenek és falváztartók alkotják. FŐTARTÓSZERKEZET: A főtartószerkezet mindazon elemeket tartalmazza, amelyek az épületre ható terheket az alapokhoz közvetítik. A főtartó keretek részei a hegesztett főtartó elemek, a kapcsolati és alapcsavarok, valamint a könyöktámaszok. A főtartó keretek lehorgonyzása általában csuklós, azonban bizonyos esetekben lehet befogott. Korrózióvédelem: Valamennyi elemet SA 2.5-ös sörétszórással látjuk el A szállítás és szerelés során szükséges felületvédelem érdekében valamennyi főtartó elem 80 mikron vastagságú, kék vagy szürke színű alapmázolást kap Opcióként választható a 100 mikron vastagságú, korrózióvédő fedőmázolás MÁSODLAGOS SZERKEZET: A másodlagos szerkezet azon elemeket tartalmazza, amelyek a tető- és falburkolatokat támasztják alá, és ezáltal a terheket a főtartószerkezetre továbbítják: Szelemenek Falváztartók Nyíláskeretek A szelemenek és falváztartók hidegen hajlított horganyzott Z profilok. A kapcsolatok horganyzott csavarokkal készülnek A nyíláskeretek hidegen hajlított horganyzott L, C, U illetve Z profilok ELŐNYÖK: Esztétikus profilok Optimalizált szabad tér Könnyű átalakíthatóság az épület funkciójának megváltozása esetén Gyors és egyszerű szerelés A szelemenek kábeltálcaként használhatók Horganyzott másodlagos szerkezet Tekintse meg az Astron épületek szerelési folyamatáról szóló videónkat 6

4 Esztétikus megjelenés Az épület, amely tükrözi a megrendelő tevékenységét Nagy szabad fesztávolság a belső tér optimális kihasználása érdekében Rugalmasság a használat során: az épület bővítése, a benne folyó tevékenység megváltozása, új berendezések telepítése 7

5 Többszintes épületek - Acélszerkezet A szerkezetet oszlopok, gerendák, valamint merevítő elemek alkotják. A gerendák és oszlopok melegen hengerelt vagy hegesztett szelvények, a szelemenek és falváztartók hidegen hajlított horganyzott elemek. ACÉLSZERKEZET: Az oszlopokat az alaptestben elhelyezett alapcsavarokhoz kell rögzíteni. A szerkezeti elemeket horganyzott, nagyszilárdságú csavarokkal kell egymáshoz kapcsolni. Valamennyi hegesztett és melegen hengerelt szerkezeti elem SA 2.5 szerint homokfúvott, és 80 mikron vastagságú kék, illetve szürke alapmázolással van ellátva. Alternatív megoldás az elemek tüzihorganyzása. A térbeli modellezés során karcsú oszlopok tervezhetők, így megvalósul a megrendelői igény és a költségek optimalizálása. INODEK FÖDÉMGERENDÁK: A födémelemeket az oszlopokhoz homloklemezekkel rögzített INODEK gerendákra kell helyezni. MEREVÍTŐ ELEMEK: Az épület vízszintes irányú merevségét a födémelemek tárcsahatása és a tetőben elhelyezett szélrácsok biztosítják. A homlokzat és az épület funkciójának függvényében a függőleges stabilitást további elemek biztosítják, amelyek bizonyos feltételek mellett kombinálhatók. Ezek lehetnek szélrács (elsősorban; olcsó és igen hatékony) merevítő keret, amely kapuk és ablakok elhelyezésénél rugalmasabb megoldás beton falak vagy beton magok, mint liftakna vagy lépcsőház ELŐNYÖK: Kevés oszlop, ezáltal nagyobb terek Alacsony épületmagasság a födémbe rejtett gerendák révén Térbeli tervezés optimalizált koncepció Gyors és egyszerű szerelés a csavarozott kapcsolatoknak köszönhetően Tekintse meg a jobb oldali épületről készült videónkat 8

6 Integrált födémrendszer (födémbe rejtett gerendák). A fűtő- és szellőző rendszerek egyszerű és olcsó beépítése Karcsú szerkezet Gyors és könnyű szerelés A csökkentett födémmagasság által az épület magassága is kisebb
