1 Csarnokok előregyártott vasbetonból

2 Egy projekt különböző résztvevőinek elvárásai?! Építész: építészeti, esztétikai szempontok figyelembevételét kéri (ez nehezen számszerűsíthető igény), - mekkora legyen a konstrukció magassága? Statikus tervező : leginkább a teherbírásra koncentrál, az egyszerű szerkezet valószínűleg jó is! Építtető: Mennyibe fog ez nekem kerülni? Legyen anyagtakarékos a szerkezet és gyors a kivitelezés! Kivitelező: legyen könnyen- (technológia, időjárás, munkaerő) és gyorsan- (idő!) megépíthető Épületgépész: minél kisebb legyen a kötöttség a vezetékek elhelyezésénél Nehézkes az indulás!! Hogyan tovább? Egy változat, vagy több kidolgozása lenne a megfelelő?

3 Schlaich professzor gondolata: A tervezési gyakorlat az, amelyben a mérnök megérti, hogy nem az a feladatunk, hogy számoló rabszolgák legyünk, hanem az, hogy kreatívan vegyünk részt a tervezésben, folyamatos átmenettel az építészet és a mérnöki tevékenység között. Elkezdünk az építésszel dolgozni, megbeszéljük a dolgokat, vázlatokat készítünk, folyamatosan fejlődik a terv. Egy jó csapatban a résztvevők meghallgatják egymást, készek egymástól tanulni, hagyják, hogy az egyik a másiknak tanácsot adjon. A végén már teljesen közömbös, milyen ötlet kitől jött, csakis a közösen elért minőség számít.

4 Csarnokszerkezetek építése Cél: nagy terek határolása, könnyű tartószerkezettel, csekély pillér-kötöttséggel Funkció: ipari (gyártó), raktár, sport, kereskedelmi Szerkezetet érő hatások: önsúly, szél-, hó-, hasznos teher, hőmérséklet változás, földrengés stb. Szerkezeti elemek: alapozás, pillérváz, födémszerkezet, épületmerevítés

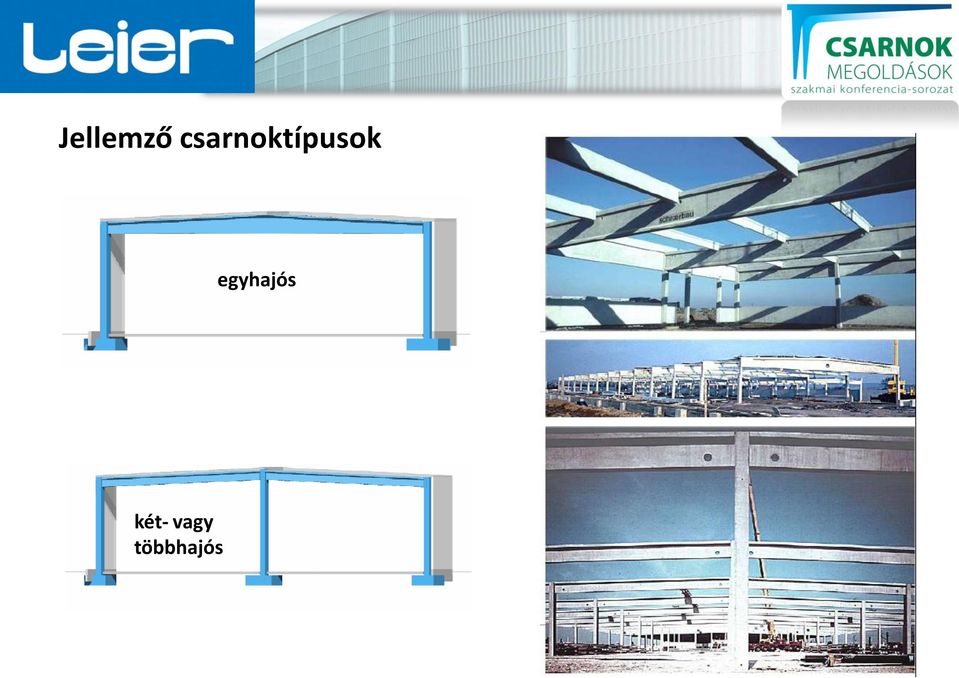

5 Jellemző csarnoktípusok egyhajós két- vagy többhajós

6 daruzott csarnok csarnok meredek tetőlejtéssel

7 csarnok közbenső födémmel magas raktár (H > 10m)

8 szelemen szegélygerenda tető héjazat főtartó lábazat pillér alap Csarnokszerkezet főbb elemei

9 Alapozás pillérrel egybebetonozott alaplemez előregyártott kehely, monolit vb. alaplemezzel monolit vb. tömbalap

10 alaplemezzel egybeépített villás konzolos villás két konzolos félvillás darupálya konzolos villás Pillérek

11 Gerendák alak és elhelyezés szerint: Párhuzamos övű, lejtésben elhelyezett Kétirányban lejtős, szegmens Egyirányban lejtős Nagy hajlásszögű

12 Tető szegély kialakítások kiemelt szegélygerenda (belső vízelvezetés) attikás

13 Jellemző csomópontok főtartó-szelemen homlokzati pillér-tetőgerenda főtartó-pillér-főtartó

14 Homlokzat burkolatok vasbeton falpanel acél szendvicspanel behúzott pillér előtti vb.szendvicspanel 7 cm külső kéreg 8 cm hőszigetelés 12 cm teherhordó kéreg

15 Tetőhéjalások TT panel feszített körüreges panel trapézlemez + hő- és vizszig. lágyfedés

16 Födémek - Csarnokszerkezetek legköltségesebb részei Az előregyártott elemes födémek megoszlása Németországban ipari, kereskedelmi épületek nagyméretü ( pl: TT palló ) födémelemei : 14% körüreges födémek: 23% nagytáblás födémek (un. zsaluzópanelek ): 63% Ezek után monolit vagy előregyártott vasbeton legyen???

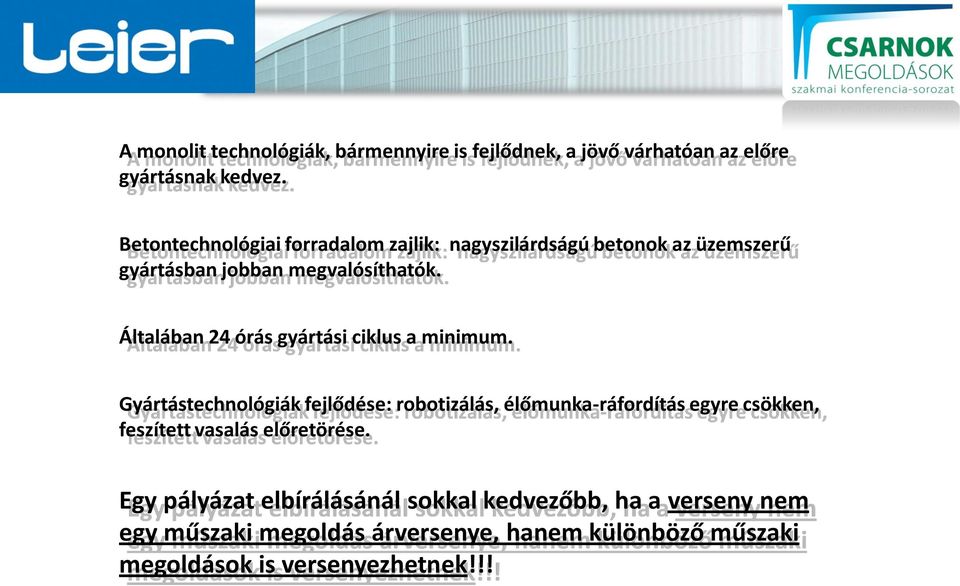

17 A monolit technológiák, bármennyire is fejlődnek, a jövő várhatóan az előre gyártásnak kedvez. Betontechnológiai forradalom zajlik: nagyszilárdságú betonok az üzemszerű gyártásban jobban megvalósíthatók. Általában 24 órás gyártási ciklus a minimum. Gyártástechnológiák fejlődése: robotizálás, élőmunka-ráfordítás egyre csökken, feszített vasalás előretörése. Egy pályázat elbírálásánál sokkal kedvezőbb, ha a verseny nem egy műszaki megoldás árversenye, hanem különböző műszaki megoldások is versenyezhetnek!!!

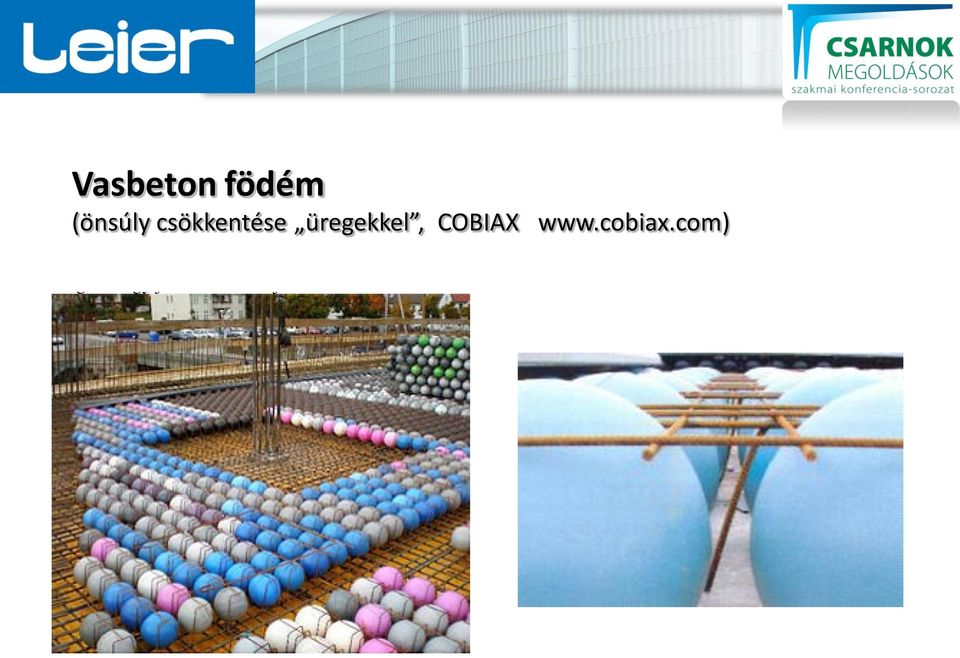

18 Vasbeton födém (önsúly csökkentése üregekkel, COBIAX

19 Vasbeton födémek pl. (Bamtec vasalással,

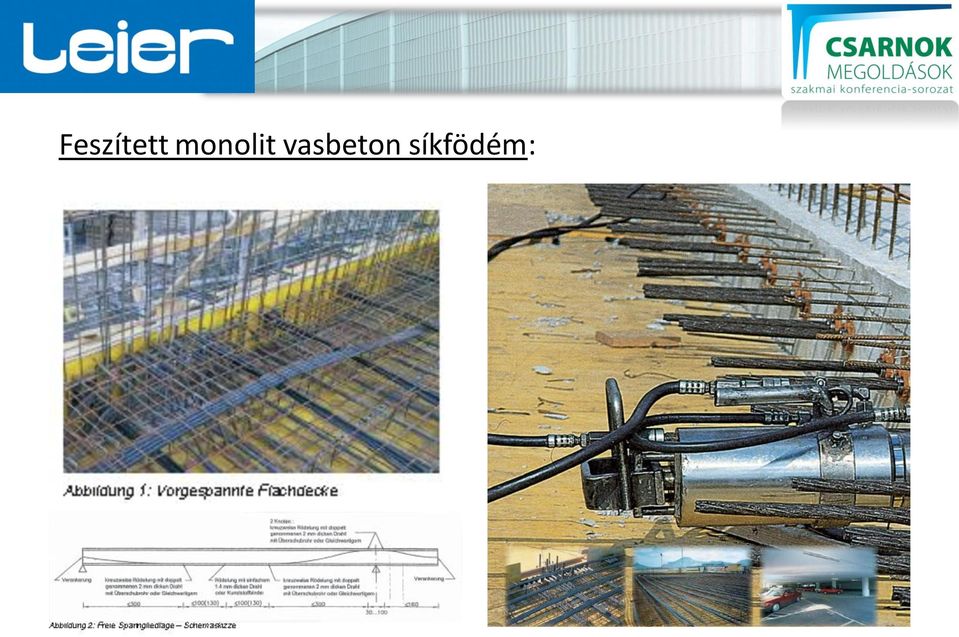

20 Feszített monolit vasbeton síkfödém:

21

22 Födémek: Előregyártott vasbeton falak: Mestergerendás födém ( trigonrácsos gerenda Mesterpaneles födém ( zsaluzópalló, kéregpanel ) Kéregfal elemek ( paketfal ) Tömör vasbeton falak Hőszigetelt szendvics falelemek Előfeszített körüreges födémpalló Egyéb vasbeton elemek: Vasbeton lépcsők

23 . Mestergerendás födém Elsősorban lakások, melléképületek födémszerkezete ( sorozattermék ) Jellemzői: 4-4,5cm betontalp Hegesztett acél rácsborda Erősítő vasalás (pótvasalás) + béléstest Mesterpaneles födém Lakossági,ipari és kereskedelmi célokra egyaránt használható ( egyedi igényekre, egyedi tervezésű termék) Jellemzői: 5-7cm betonkéreg Hegesztett acél rácsborda Teherhordó alsó vasalás (méretezett vasalással készülő bennmaradó zsaluzat) Németországban az előre gyártott födémek cca. 50%-a ezzel a konstrukcióval készül.

24 Előfeszített körüreges födém

25 Előregyártott kontra monolit?

26 Megrendelői adatszolgáltatás: Megrendeléstől a gyártásig - kontúrtervek, - áttörések, - terhelési adatok Gyártó: Tervezés Megrendelő: elkészült tervek jóváhagyása

27 Segítség a tervezőknek: csomópont gyűjtemény

28 a fejlődés nem állhat meg födém önsúlyának csökkentése alátámasztási igény csökkentése

29 a fejlődés nem állhat meg rejtett gombafödém előregyártva

30 Nagy teherbírású Nagy fesztávok alkalmazására Teherbírási Gyors elhelyezés (~8-10 perc/elem) határértékek Beépítés után azonnal teherviselő Nem kell kizsaluzni, alátámasztani Kevesebb élőmunkát igényel Leggyorsabb födémkivitelezési mód LÜF 16/1 LÜF 16/2 önsúly Mrd knm/m Vrd kn/m

31 lábazati falak pincék, mélygarázsok medencék Ha a tégla teherbírása kevés Előregyártott falszerkezetek - terjedésük valós, vagy vélt okai: A korábbi paneles építési technológiával szembeni ellenérzések Az iparosított módszerek az alacsony bérszintű országokban mindig is lassabban terjednek A lakásépítés területén még mindig jelentős az ún. fekete munka, bérjárulék, tb.-járulék, jövedelemadó nélküli munkavégzés, amely az elemes építés esetén nem valósítható meg

32 Csomópontok, beépítési útmutató: Érd, DM Logisztikai Központ 2010

33 Csomópontok, beépítési útmutató: MERCEDES BENZ Kecskemét 2010

34 Csomópontok, beépítési útmutató: H= 24 m PHOENIX MECANO magas raktár és üzemcsarnok KECSKEMÉT 2010

35 Egyenes lépcsőkar: - normál (alap) kivitel - pihenővel egybeépített Előregyártott lépcsők: Húzott lépcsőkar: - egyszer húzott - kétszer húzott Fal-födém- -lépcső

36 Köszönöm a figyelmüket! Novák László okl.mérnök LEIER Hungária Kft. főmérnök / novak.laszlo@leier.hu
