1 VASBETON IPARI CSARNOKVÁZAK BME. Magasépítési Tanszék Dr. Tóth Elek egy. adjunktus előadása a 2005/2006. tanév őszi szemeszterében VASBETON TÖRTÉNET Vízben kötő cement használata világítótorony építésnél Eddystone -Anglia Portlandcement előállítás kőutánzat céljára Joseph Apsdin - Anglia Beton megerősítése fémhálóval Francois Coignet - Franciaország Szabadalom: beton megerősítése fém ráccsal Joseph Monier - Franciaország Németországi követők: Schuster és Wayss Szabadalom: beton megerősítése acél armatúrával mai vasbeton Hennebique Francois - Franciaország Első vasbeton épületek egyike Reichstag - Németország Első vasbeton híd (Anglia) 1

Beton megerősítése fémhálóval Francois Coignet - Franciaország 1867.

2 ÉPÜ LET SZ ER KEZ ET T AN M ON OLIT VASBET ON P felépítése, fajtái, merevítése MONIER SZABADALOM Joseph Monier ( ), a zseniális francia kertész találta fel a v asbetont. Szabadalmat (lásd kép) nyújtott be v asbeton v irágládák, hidak és v asbeton v ázas épületek építésére. A híres berlini Reichstag épülete is már a Monier-szabadalom alapj án v alósult meg 1894-ben. Francois Hennebique (18 tov ábbfejlesztője. Már 1 nagyon hasonlóan v alós csarnok "robbantott" axo v asalásának módj a. TVÁN EGYETEM, GYŐR, ÉPÍTÉSZETI ÉS ÉPÜLETSZERKEZETTANI TANSZÉK 2. MONOLIT VASBETON PILLÉRVÁZ TARTÓSZERKEZET felépítése, fajtái, merevítése, alapozása HENNEBIQUE VASBETON VÁZA seniális francia kertész lmat (lásd kép) nyújtott be v asbeton v ázas épületek stag épülete is már a lósult meg 1894-ben. Francois Hennebique ( ) a Monier-féle v asbeton épületv áz egyik eredményes tov ábbfejlesztője. Már 1897-ben a mai monolit v asbeton pillérv ázas szerkezetekhez nagyon hasonlóan v alósította meg a lille-i Barois-fonoda csarnokát. Erről árulkodik a csarnok "robbantott" axonometriáján a v asbeton pillér és az alulbordás v asbeton födém v asalásának módja

Francois Hennebique (18 tov ábbfejlesztője. Már 1 nagyon hasonlóan v alós csarnok "robbantott" axo v asalásának módj a. TVÁN EGYETEM, GYŐR, ÉPÍTÉSZETI ÉS ÉPÜLETSZERKEZETTANI TANSZÉK 2.

3 MONOLIT VB. CSARNOKVÁZ Oszlop-gerenda-szelemen-lemez Monolit vb. csarnokváz (íves keret) 3

4 ÚJPESTI KOCSISZÍN (vonórudas ívtartó) BKV BUDAFOKI KOCSISZÍN (vonórudas ívtartó) 4

5 ÚJPESTI KOCSISZÍN 1966 ÚJPESTI KOCSISZÍN

6 Monolit és előregyártott vb. csarnok eltérő erőjátéka monolit vasbeton csarnok előregyártott vasbeton csarnok coal mine 'Charbonnage du Gouffre Charleroi, Belgium (rácsos vasbeton tartó) 6

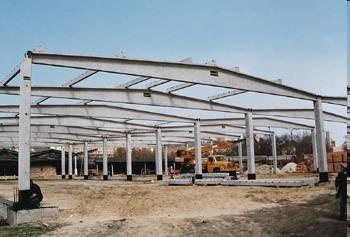

7 Rácsos vasbeton tartó (BVM 18x12m sokcélú váz) 7

8 8

9 KISFÖLDALATTI REMIZ (előregyártott vasbeton csarnokváz) 9

10 KISFÖLDALATTI REMIZ (előregyártott vasbeton csarnokváz) BÉCS, FŐMŰHELY 10

11 11

12 ISMÉTLÉS Hazai előregyártott vasbeton csarnokvázak BVM BVM-ÉLVÁZ BVM-TIP 31. ÁÉV 12

13 BVM-ÉLVÁZ Nyílt rendszer: egységes univerzális acélsablon azonos keresztmetszet méretezés szerint változó vasalás JELLEMZŐK: Állandó keresztmetszetű oszlop (40x40 cm) Változó keresztmetszetű főtartó L = 6, 12, 18, 24, 25.2 m SPAN-DECK födémpalló l max = 12 m 7,5 x 6 m hosszúfőtartós váz Mezőgazdasági váz a b Lejtésképzés módja: a) Változó magasságú gerenda b) Állandó magasságú gerenda+változó pillérhossz 13

14 BVM-ÉLVÁZ hosszúfőtartós váz Változó méretű gerenda + SPAN-DECK Födémpalló L=12 m 40x40 cm pillér BVM 9x9 es VÁZ KIRÁLY ábragyűjteményből átnézendő a vizsgára 9 m-es főtartók 9 m-es szelemenek 3x1 m-es kis tetőelemek 9 m-es főtartók 9 m-es TT tetőpanelek 14

ábragyűjteményből átnézendő a vizsgára 9 m-es főtartók 9 m-es

15 BVM 6x12; 12x12; 12x18 Y-116 tetőpanel EPS-12 tetőpanel 15

16 BVM 12x18 as VÁZ KIRÁLY ábragyűjteményből átnézendő a vizsgára 18 m-es rácsos vasbeton főtartó 12x1,5 m-es vasbeton teknőpanel mindkét oldalhomlokzaton önálló falváz oszlopok! BVM-ÉPELEM 16

17 31. ÁÉV. VASBETON CSARNOKVÁZAI 6 x 18 m egyhajós, rövidfőtartós (TT18; Gsz-6-25/60; Osz-6-40/40; Asz-6-40/40) 12 x 18 m többhajós, rövidfőtartós (TT18; Gsz-6-25/60; Gk-12-50/100; Osz-6-40/40; Ok-12-50/60; Asz-6-40/40; Ak-12-50/60) 6 x 18 m többhajós, rövidfőtartós (TT18; Gsz-6-25/60; Gk-6-40/60; Osz-6-40/40; Ok-6-40/50; Asz-6-40/40; Ak-6-40/50) 6 x 24 m egyhajós, rövidfőtartós (T24; Gsz-6-25/60; Gk-6-40/60; Osz-6-40/40; Ok-6-40/50; Asz-6-40/40; Ak-6-40/50) 6 x 24 m többhajós, rövidfőtartós 31. ÁÉV előregyártott vb. csarnokrendszer elemkészlete G-6-25/60 (szélső) gerenda + (G-6-50/60); (G-12-28/80) 17

Gsz-6-25/60; Gk-12-50/100; Osz-6-40/40; Ok-12-50/60; Asz-6-40/40; Ak-12-50/60) 6 x 18 m többhajós, rövidfőtartós (TT18; Gsz-6-25/60; Gk-6-40/60;

18 31. ÁÉV előregyártott vb. csarnokrendszer elemkészlete GK-12-50/100 közbenső gerenda 31. ÁÉV előregyártott vb. csarnokrendszer elemkészlete Osz-6-40/40 szélső oszlop 18

19 31. ÁÉV előregyártott vb. csarnokrendszer elemkészlete Ok-12-50/60 közbenső oszlop (Osz-6-40/50) 31. ÁÉV előregyártott vb. csarnokrendszer elemkészlete Ok-6-40/50 közbenső oszlop 19

20 31. ÁÉV előregyártott vb. csarnokrendszer elemkészlete TT 18 tetőpanel 20

21 31. ÁÉV előregyártott vb. csarnokrendszer elemkészlete T 24 tetőpanel 31. ÁÉV előregyártott vb. csarnokrendszer elemkészlete GK-6-60/80 közbenső gerenda (Gk-6-80/80) 21

22 31. ÁÉV előregyártott vb. csarnokrendszer elemkészlete Gsz-6-50/80 szélső gerenda 22

23 BVM-TIP RENDSZER KARÁCSONY ábragyűjteményből átnézendő a vizsgára 23

24 M ON OLIT VASBET ON PILLÉR VÁZ Előregyártott vb. csarnokok merevítése Tető panel Sarok oszlop (hossz) főtartó MON. VB. PILLÉRVÁZAS ÉPÜLET Fekvő Közbenső falpanel ALAPOZÁSI oszlop MÓD LEHET (lásd az alapozási- és erőj átéksémákat) Falváz oszlopok Alápincézetlen mon.v b. pillérv ázas épületnél: Alápincézett mon. v b. pillérv ázas épületnél: pontalap, gere + mindegyik e Kút- és cölöpa elegendő a ré falak alatt) pontalap + mo PON T ALAP + R ÉSZ LEGES VB. F EJGER.R ÁC S: VB. VÁZ PONTALAPOZÁSSAL GER EN D LEM EZ ALAP: KÚ T ALA 24

25 l alatti sáv alap v agy pontalap, lemezalap, résfal alap EJG.R ÁC S: GER EN D AR ÁC S ALAP: VB. VÁZ GERENDARÁCS ALAPPAL C S: C ÖLÖPALAP + T ELJES VB. F EJGER.R ÁC S: VB. VÁZ KÚTALAPOZÁSSAL ezért ez a magas és b alapoz ása. 25

26 Alap-pillér kapcsolat Oszlop-gerenda kapcsolatok 26

27 2 4 1 BVM-TIP RÉSZLETEK OSZLOP SZINTBEÁLLÍTÁS: 1. Központosított beállító acélcsappal és hüvellyel db lehorgonyzó csavarral, acéllemez talppal, bebetonozott acél szerelvénnyel Acél alátétlemezekkel FALPANELEK HELYZETBIZTOSÍTÁSA: 4. Lehorgonyzó csavar + talpgerenda megtámasztással 5. Bebetonozott acél tüskével KÜLFÖLDI PÉLDÁK 27

28 TEHERHORDÓ HOMLOKZATI FALPANELES CSARNOKVÁZ (USA) CONSOLIS (USA) VB. CSARNOKSZERKEZET HOSSZÚ FŐTARTÓS RÖVID FŐTARTÓS CSARNOK 28

RÖVID FŐTARTÓS VASBETON CSARNOK ÁLLÓPANELLEL 2012

29 RÖVID FŐTARTÓS VASBETON CSARNOK ÁLLÓPANELLEL HOSSZÚFŐTARTÓS SZELEMENES VASBETON VÁZ (TÖRÖKORSZÁG) 29

30 CSARNOK VASBETON VÁZSZERKEZETE FÖLDRENGÉS UTÁN (Törökország) FALPANELEK 30

31 ÁLLÓ FALPANELEK 31

32 ÁLLÓ FALPANELEK ALAPRAJZI KIOSZTÁSA Álló falpanelek alaprajzi elrendezése Illesztés a modulhálóra: Egész elemekkel, eltolás nélkül Illesztés a modulhálóra: Feles sarokelemmel, feles eltolással Álló falpaneles homlokzat 32

33 33

34 ÁLLÓ FALPANELEK FELSŐ RÖGZÍTÉSE IPARTERV TERVEZÉSI SEGÉDLET 1976-BÓL ÁLLÓ FALPANEL RÖGZÍTÉSE TT TETŐPANELHEZ 34

35 ÁLLÓ FALPANEL RÖGZÍTÉSE TT TETŐPANELHEZ IPARTERV TERVEZÉSI SEGÉDLET 1976-BÓL Párkány kialakítás szerelt homlokzattal IPARTERV TERVEZÉSI SEGÉDLET 1976-BÓL 35

36 IPARTERV TERVEZÉSI SEGÉDLET 1976-BÓL NEOPRÉN C profil Cementhabarcs kiöntés BITURÁN szigetelés FALPANEL ILLESZTÉSEK Gumi, v. rugalmas kitt tömítés 36

37 37

38 38

39 39

40 KP falpanelek rögzítése, ablakkiváltás Támaszkodó falpanelek, nyíláskiváltás acél dúcokkal Rögzítési lehetőség Vízszintes falpaneles homlokzat tetősík feletti elemének rögzítése Rögzítés pillértoldó acél T szelvénnyel 40

41 Vázoszlopok és pillértoldók Falvázoszlopok és pillértoldók 41

42 31. ÁÉV. Fekvő falpanelek rögzítése, nyíláskiváltás Függesztett falpanelek beépítési variációi 42

43 VÉGE 43
