1 KONFERENCIASOROZAT 2015 LEIER HUNGÁRIA KFT Magyar Gábor vezető statikus. A MÉRETRE GYÁRTOTT VASBETON FELÜLETSZERKEZETEK ESETE A CPR-EL KONFERENCIASOROZAT 2015 LEIER HUNGÁRIA Kft (96) Győr Baross G u.42. SZERVEZŐK SZAKMAI VÉDNÖK MÉDIATÁMOGATÓK

2 Filigrán födém és fal rendszer Fejlesztési cél: MINDEN TÉRLEFEDÉSI FORMA ÉS STATIKAI VÁZ, modellezhetősége AMIT MONOLIT VASBETON FÖDÉMMEL LE LEHET FEDNI, - funkciótól független - vegyes alkalmazások feszített födémmel, tömör vasbeton elemekkel - általános szinti és váltófödémek kialakíthatósága Hátrány: -pontos és tervek szerint gyártott ellentétben a monolit szerkezettel ami a zsaludeszkáig tart. -Legális és követhető

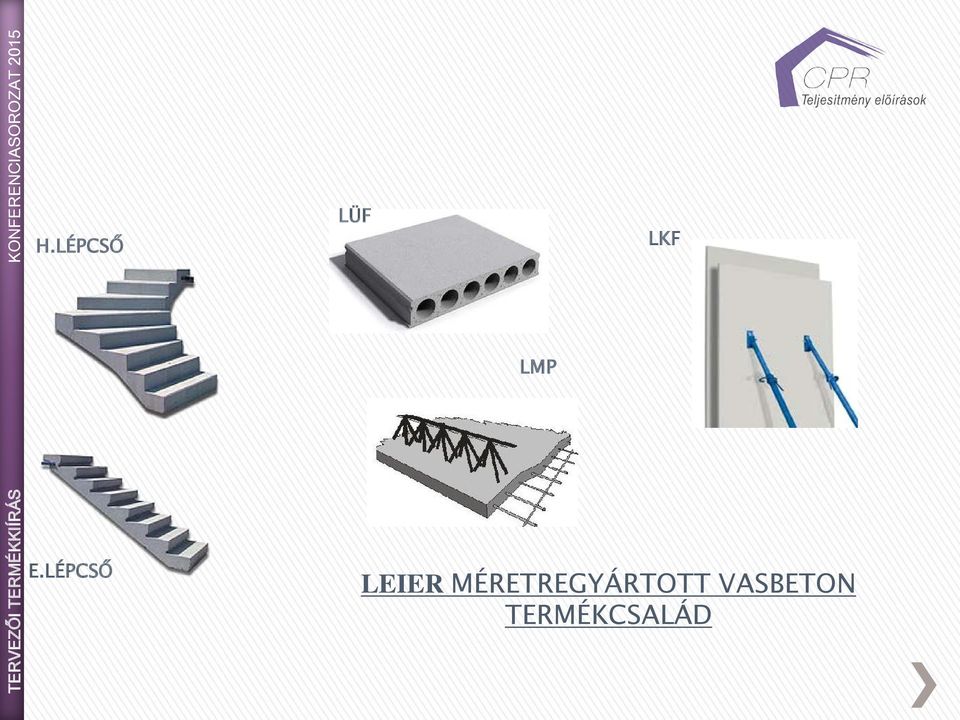

3 H.LÉPCSŐ E.LÉPCSŐ LÜF LMP LKF LEIER MÉRETREGYÁRTOTT VASBETON TERMÉKCSALÁD

4 Az előregyártott szerkezetekkel szemben támasztott követelmények napjainkban: 1., tervezői gondolatváltás: --- nem az elem határozza meg az épületgeometriát, hanem az épületgeometria határozza meg az elemet , rugalmas geometria lekövetés lehetősége méretpontosság, szerelési gyorsaság 3., magasabb minőségi követelmények a termékekkel szemben 4., Szaktervezői feladatok megnövekednek. 5., nagyobb elérési távolságok, illetve projektütemezés Optimális elérési távolság: A szállítás költsége kisebb, mint a szállított áru értékének 15-17,5 %-a Elérés: acélszerk,: km, Filigrán vb.: km Vb, előregy.elem: km 6., a szerkezetek mérték utáni szabóság -ban készülnek :

5 CPR. (CONSTRUCTION PRODUCTS REGULATION) 305/2011 EU illetve a 275/2013( VII16) Korm rend. Tervező feladatai a beépített építőanyagok elvárt műszaki teljesítményével szemben. Alapvető követelmények táblázata melyet az építész tervező kell meghatározzon az alábbiak: 1. Állékonyság és mechanikai szilárdság. 2. Tűzbiztonság 3. Higiénia, egészség és környezetvédelem 4. Biztonságos használat, és akadálymenteség 5. Energiatakarékosság 6. Élet és vagyonvédelem 7. Természeti erőforrások fenntartható használata

6 Az épületet meg kell tervezni! Az elvárt teljesítményt meg kell határozni. Mi az elvárt teljesítmény: Az épületszerkezetet alkotó építőanyagokkal szemben támasztott feltételsor,melyet az alábbi táblázat szerint foglal össze a tervező!!

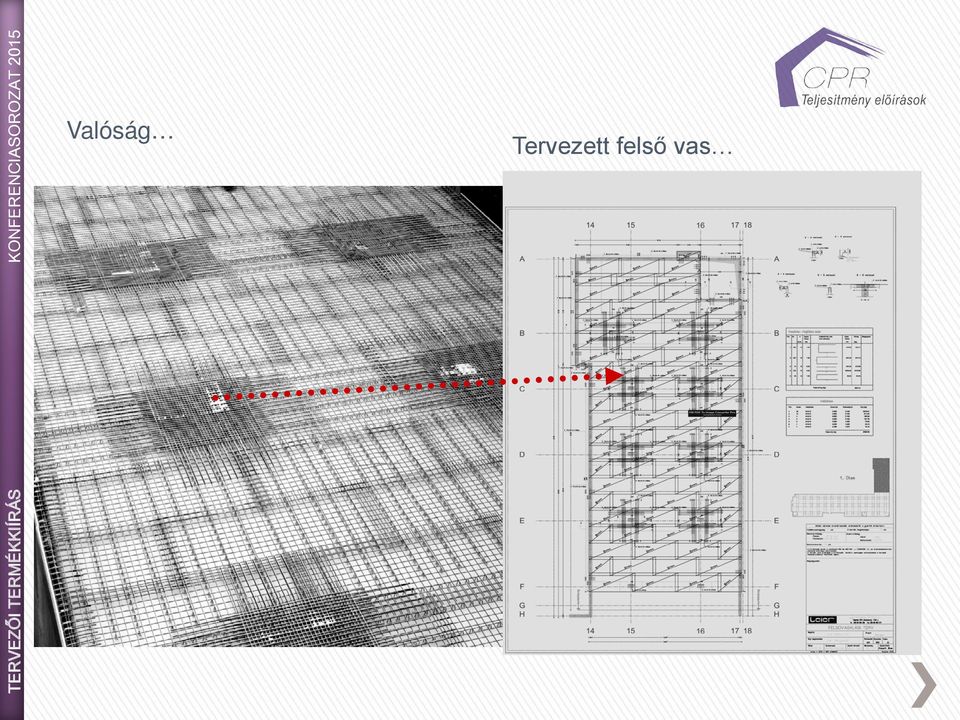

7 Valóság Tervezett felső vas

8

9 CPR A tervezők 10 pontja. 1. Készüljön tervezési program 2. Az alkalmazandó anyagok legyenek összhangban a felhasználással 3. A betervezett építési termékek elvárt teljesítménye legyen rögzítve. 4. Az építési szerződés tartalmazza az elvárt műszaki teljesítményt 5. A szerkezet végleges kialakítása tartalmazzon a kivitelezés szereplőire nézve követelménykritériumokat. 6. Segítségkérés a lényeges tulajdonság meghatározásához. (pl konkrét termék, gyártó megjelölése) 7. A betervezett termék legyen beszerezhető. 8. Gyártói előírásokat vegye figyelembe. 9. Gyártói teljesítmény-nyilatkozat megkövetelése.(a kivitelezőé is!!!!) 10. Kérje szakértői intézmény tanácsát speciális eseteknél.

10 KONFERENCIASOROZAT , állékonyság szilárdság Az előregyártott szerkezetek hatalmas előnye a kontrollálhatóság ez vonatkozik az alalapnyagokra is melyet előírás szerint rendszeresen helyi labor ellenőriz. Meg kell említeni a cca 4-5 éve érvényben lévő földrengés hatásaira történő méretezési kötelezettséget. A hagyományos falazott épületszerkezeteket ez a követelmény megszórja vasbeton pillérekkel. TERVEZŐI TERMÉKKIÍRÁS A filigrán szerkezetekből épült függőleges szerkezetek, negligáljak a sörétszórt alaprajzokat. És egy sokkal megbízhatóbb, egyszerűbb statikai vázzal szolgálnak.

11 2., Tűzbiztonság -méretezhető és ellenőrizhető betontakarás minden elemnél -Tűzgátló fal filigrán falból 3500 m2-15nap alatt : Phoenix Mecano

12 3., Higiénia, egészség környezetvédelem Az előregyártott szerkezetek hatalmas előnye a kontrollálhatóság ez vonatkozik az alapanyagokra is melyet előírás szerint rendszeresen helyi labor ellenőriz. Az előregyártott vasbeton szerkezetek kiegészítő szerelvényei, úgymint pl. a hőhídmegszakítás, a biztonságos csőátvezetés szerelvényei, már a gyárban elhelyezhetők.. Minősített termékekről így a gyártó adja ki a teljesítménynyilatkozatot

13 4., biztonságos használat, akadálymentesség Az előregyártott szerkezetek felületképzése az előregyártó üzemben megtörténhet, biztosítva ezzel a mind nagyobb készültségi állapotot a beépítendő termékeknél..

14 KONFERENCIASOROZAT , zaj és rezgés elleni védelem. A vasbeton hanggátlási értékei sokkal jobbak mint a különböző falazóelemek jellemzői. Nem beszélve arról, hogy a falazott szerkezetek homogenítása erősen megkérdőjelezhető.. Az előregyártott vasbeton szerkezetek kiegészítő szerelvényei, úgymint pl. a hangszigetelés úsztatás elemei lehetnek a kiszállított gyártmányoknak.. A lépcsőházak akár mint elhangolt úszó szerkezeti egységek is legyárthatók TERVEZŐI TERMÉKKIÍRÁS Medrickí kép

15 6.7., 8., természeti erőforrások fenntartható használata.. - Fenntartható fejlődés, az emberiség szükségleteinek oly módon történő kielégítését jelenti, hogy az ne sértse a jövő nemzedékek életlehetőségét. Intermodális központ carbon egyenleg számítása..

16 Ekkor megérkezik az építési próbálkozó ecce aedificator külcsíni jellemzői: 1., teknőhát. 2., 3x redőzött gyűrt tarkó. 3., varrott testfelületek. ó csóba-okosba A kivitelezés sajátságai, avagy mit NE keressünk egy építkezésen ha Őt látjuk: - Vízszintes, - Függőleges, - Párhuzamos.

17 További szak-szerelőipari alpróbálkozók érkeznek a projektre

18 Gondos kivitelezés apró hibákkal..

19 kivitelezési apró anomáliák:

20 Sok esetben a kivitelezés folyamán vége a CPR elvárásainak MIÉRT NINCS KIVITELEZŐI kötelező teljesítmény elvárási rendszer???

21 KÖSZÖNÖM A FIGYELMET!
