1 AMITŐL A VÍZ A LEFOLYÓBA TALÁL ALAPRAJZ Építész tervezői napok Budapest Június 8.

2 Egyhéjú melegtetők elvi rétegfelépítése Használatot biztosító réteg Csapadékvíz elleni szigetelés Gőznyomás kiegyenlítő réteg Hőszigetelés Páravédelmi réteg Lejtést adó réteg Teherhordó födémszerkezet

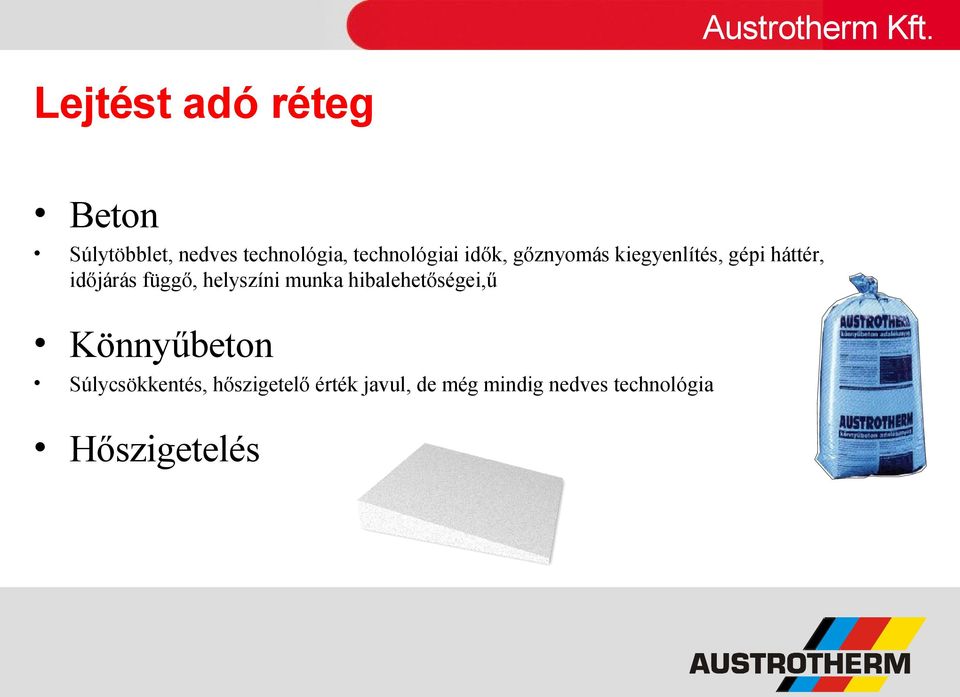

3 Lejtést adó réteg Beton Súlytöbblet, nedves technológia, technológiai idők, gőznyomás kiegyenlítés, gépi háttér, időjárás függő, helyszíni munka hibalehetőségei,ű Könnyűbeton Súlycsökkentés, hőszigetelő érték javul, de még mindig nedves technológia Hőszigetelés

4 Tetőfödémek hőszigetelése A nyomószilárdsági követelmény mellett tűzrendészeti előírásokat is figyelembe kell venni az EPS habok alkalmazásakor!

5 Mikor nincs éghetőségi korlátozás a tetőre kerülő hőszigetelő anyaggal szemben? Megfelelő tűzállósággal rendelkező, 60 kg/m2 felülettömegnél nehezebb szilárd födémek ( beton, vasbeton, előregyártott gerendás, paneles födémek ); Legalább 5 cm vastag nem éghető ( A1 és A2 ) anyagú kéreggel borított lapostetők ( kavics leterhelésű tetők, burkolattal ellátott járható tetők, zöldtetők ); 60 kg/m2 felülettömegnél könnyebb térelhatároló szerkezet esetén (trapézlemezes födém), ha az építmény III.; IV vagy V. tűzállósági fokozatú.

6 Ipari és mezőgazdasági üzemek megengedett tűzszakasz területei (Tervezet)

7 Csarnoképületek megengedett legnagyobb megengedett tűzszakasz területei (Tervezet)

8 Ha nincs éghetőségi korlátozás a hőszigetelő anyaggal szemben, mi alapján válasszunk?) Melyiknek nagyobb a nyomószilárdsága? Melyiknek jobb a hőszigetelő képessége? (hőátbocsátási tényező értéke) Melyik jelent kisebb terhet a szerkezetre? Melyikkel gyorsabb, egyszerűbb a kivitelezés? Melyikkel gazdaságosabb az épület? ( Melyik olcsóbb? )

9 Milyen AUSTROTHERM termékeket ajánlunk tetőfödémekre? Trapézlemezekhez bordakitöltő elemek; Nagytáblás (1 x 2 m-es) hőszigetelő táblák; Lejtésképző polisztirol táblák (AT-N100 LK) Pontra lejtést biztosító elemek (AT-N100 LKR) Növényzettel telepített zöldtetők esetén hőszigetelő szivárgó-vízmegtartó réteg (AUSTROTHERM OÁZIS)

10 Bordakitöltő elemek

11 Nagytáblás (1 x 2 m) elemek

12 Lejtésképző elemek

13 Anyagminőségek Alkalmazás az MSZ 7573 szerint AT-N100 AT-N150 AT-N200

14 Tervezési adatok A tervezéshez szükséges adatok pontos alaprajz összefolyók helye nem derékszögű falak esetén minden szükséges méret lejtésigény attika magassága anyagtípus minimális vastagság maximális vastagság

15 Lehetséges lejtésviszonyok Lejtésviszonyok

16 Szerkesztési elvek Lejtésviszonyok

17 Konszignáció Konszignáció Le jtés %: Le jtés in d u ló v tg c m : Alátétle m e z v tg c m : E le m Éke le m A 0 Éke le m A 1 Éke le m A 2 Éke le m A 3 V ápa e le m V0 V ápa e le m V1 G e rinc e le m G 0 G e rinc e le m G 1 G e rinc e le m G 2 N ye re ge le m N 0 N ye re ge le m N 1 S íke le m S 0 Ö ssze se n : Alátétle m e z An ya g : AT -N 1 50 AT -N 200 In d u ló v tg Érk e z ő v tg. cm cm ,5 6,5 6 λ = 0,035 λ = 0,035 db m 3 /d b m3 k i (W /m 2 K ) , , , , ,0400 0, , ,0600 0,0900 0, , ,0600 0,2 8 0,5 2 0,5 7 0,5 0 0,1 6 0,2 8 0,1 2 0,2 4 0,09 0,03 0,06 3,5 4 6,39 0,22 m m3 1 0,4

18 Fektetési módok Rétegrendek

19 Lejtéskorrekció AT-N100 LKR AT-N150 LKR AT-N200 LKR Lejtéskorrekció

20 Lejtéskorrekciós elemek fektetési terve

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49
