TERVEZÉSI SEGÉDLET-I.

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "TERVEZÉSI SEGÉDLET-I."

Átírás

1 1116 Budapest, Tétényi út 126. Telefon: (+361) Fax: (+361) Cg.: Adószám: TERVEZÉSI SEGÉDLET-I. Csomóponti rajzok 3. K I A D Á S szeptember A dokumentum vagy egyes részeinek módosítása, sokszorosítása a tulajdonos engedélye nélkül tilos! 2009 MAGORTHERM ZRT.

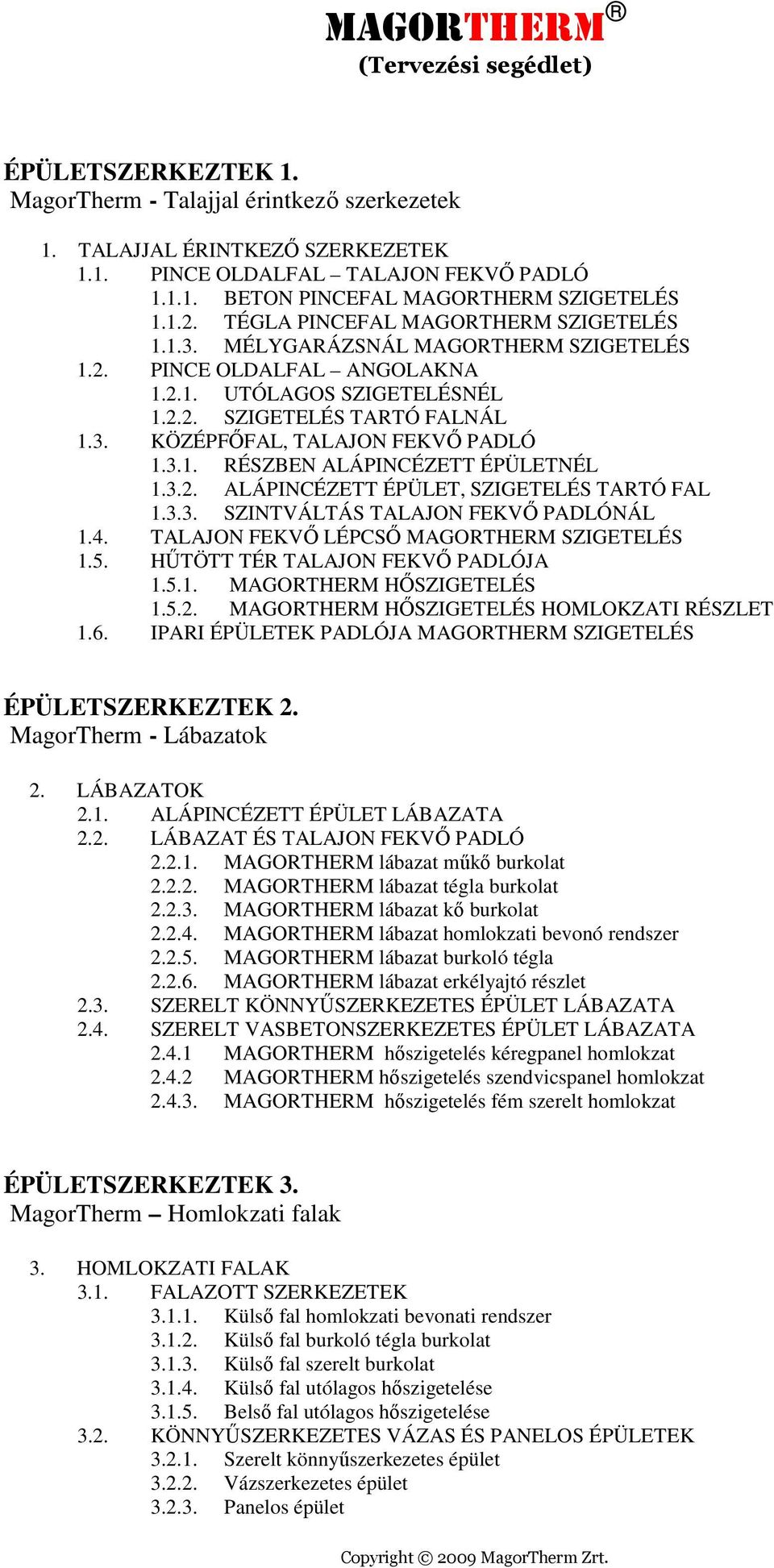

2 MAGORTHERM (Tervezési segédlet) ÉPÜLETSZERKEZTEK 1. MagorTherm - Talajjal érintkezı szerkezetek 1. TALAJJAL ÉRINTKEZİ SZERKEZETEK 1.1. PINCE OLDALFAL TALAJON FEKVİ PADLÓ BETON PINCEFAL MAGORTHERM SZIGETELÉS TÉGLA PINCEFAL MAGORTHERM SZIGETELÉS MÉLYGARÁZSNÁL MAGORTHERM SZIGETELÉS 1.2. PINCE OLDALFAL ANGOLAKNA UTÓLAGOS SZIGETELÉSNÉL SZIGETELÉS TARTÓ FALNÁL 1.3. KÖZÉPFİFAL, TALAJON FEKVİ PADLÓ RÉSZBEN ALÁPINCÉZETT ÉPÜLETNÉL ALÁPINCÉZETT ÉPÜLET, SZIGETELÉS TARTÓ FAL SZINTVÁLTÁS TALAJON FEKVİ PADLÓNÁL 1.4. TALAJON FEKVİ LÉPCSİ MAGORTHERM SZIGETELÉS 1.5. HŐTÖTT TÉR TALAJON FEKVİ PADLÓJA MAGORTHERM HİSZIGETELÉS MAGORTHERM HİSZIGETELÉS HOMLOKZATI RÉSZLET 1.6. IPARI ÉPÜLETEK PADLÓJA MAGORTHERM SZIGETELÉS ÉPÜLETSZERKEZTEK 2. MagorTherm - Lábazatok 2. LÁBAZATOK 2.1. ALÁPINCÉZETT ÉPÜLET LÁBAZATA 2.2. LÁBAZAT ÉS TALAJON FEKVİ PADLÓ MAGORTHERM lábazat mőkı burkolat MAGORTHERM lábazat tégla burkolat MAGORTHERM lábazat kı burkolat MAGORTHERM lábazat homlokzati bevonó rendszer MAGORTHERM lábazat burkoló tégla MAGORTHERM lábazat erkélyajtó részlet 2.3. SZERELT KÖNNYŐSZERKEZETES ÉPÜLET LÁBAZATA 2.4. SZERELT VASBETONSZERKEZETES ÉPÜLET LÁBAZATA MAGORTHERM hıszigetelés kéregpanel homlokzat MAGORTHERM hıszigetelés szendvicspanel homlokzat MAGORTHERM hıszigetelés fém szerelt homlokzat ÉPÜLETSZERKEZTEK 3. MagorTherm Homlokzati falak 3. HOMLOKZATI FALAK 3.1. FALAZOTT SZERKEZETEK Külsı fal homlokzati bevonati rendszer Külsı fal burkoló tégla burkolat Külsı fal szerelt burkolat Külsı fal utólagos hıszigetelése Belsı fal utólagos hıszigetelése 3.2. KÖNNYŐSZERKEZETES VÁZAS ÉS PANELOS ÉPÜLETEK Szerelt könnyőszerkezetes épület Vázszerkezetes épület Panelos épület Copyright 2009 MagorTherm Zrt.

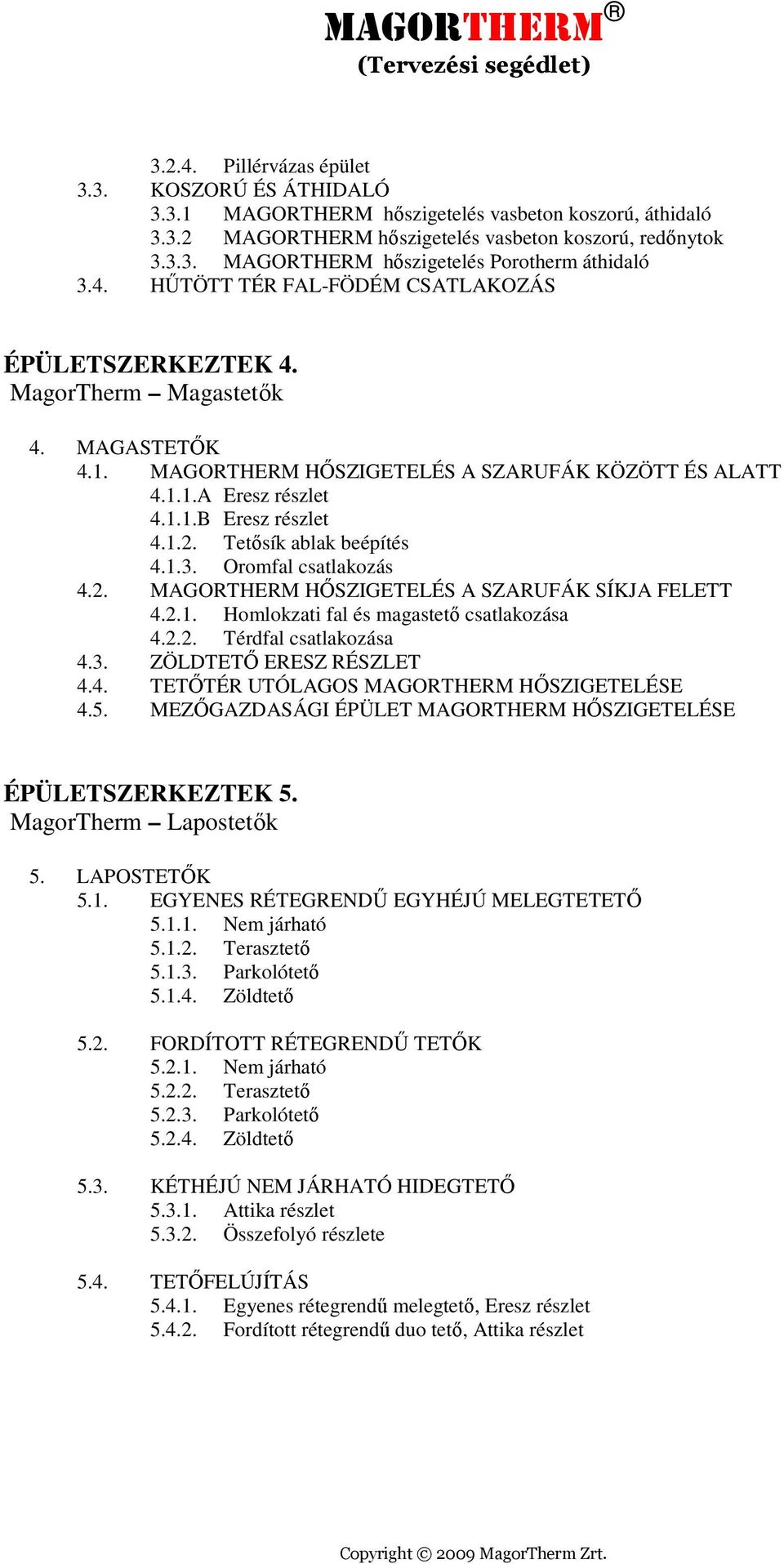

3 MAGORTHERM (Tervezési segédlet) Pillérvázas épület 3.3. KOSZORÚ ÉS ÁTHIDALÓ MAGORTHERM hıszigetelés vasbeton koszorú, áthidaló MAGORTHERM hıszigetelés vasbeton koszorú, redınytok MAGORTHERM hıszigetelés Porotherm áthidaló 3.4. HŐTÖTT TÉR FAL-FÖDÉM CSATLAKOZÁS ÉPÜLETSZERKEZTEK 4. MagorTherm Magastetık 4. MAGASTETİK 4.1. MAGORTHERM HİSZIGETELÉS A SZARUFÁK KÖZÖTT ÉS ALATT A Eresz részlet B Eresz részlet Tetısík ablak beépítés Oromfal csatlakozás 4.2. MAGORTHERM HİSZIGETELÉS A SZARUFÁK SÍKJA FELETT Homlokzati fal és magastetı csatlakozása Térdfal csatlakozása 4.3. ZÖLDTETİ ERESZ RÉSZLET 4.4. TETİTÉR UTÓLAGOS MAGORTHERM HİSZIGETELÉSE 4.5. MEZİGAZDASÁGI ÉPÜLET MAGORTHERM HİSZIGETELÉSE ÉPÜLETSZERKEZTEK 5. MagorTherm Lapostetık 5. LAPOSTETİK 5.1. EGYENES RÉTEGRENDŐ EGYHÉJÚ MELEGTETETİ Nem járható Terasztetı Parkolótetı Zöldtetı 5.2. FORDÍTOTT RÉTEGRENDŐ TETİK Nem járható Terasztetı Parkolótetı Zöldtetı 5.3. KÉTHÉJÚ NEM JÁRHATÓ HIDEGTETİ Attika részlet Összefolyó részlete 5.4. TETİFELÚJÍTÁS Egyenes rétegrendő melegtetı, Eresz részlet Fordított rétegrendő duo tetı, Attika részlet Copyright 2009 MagorTherm Zrt.

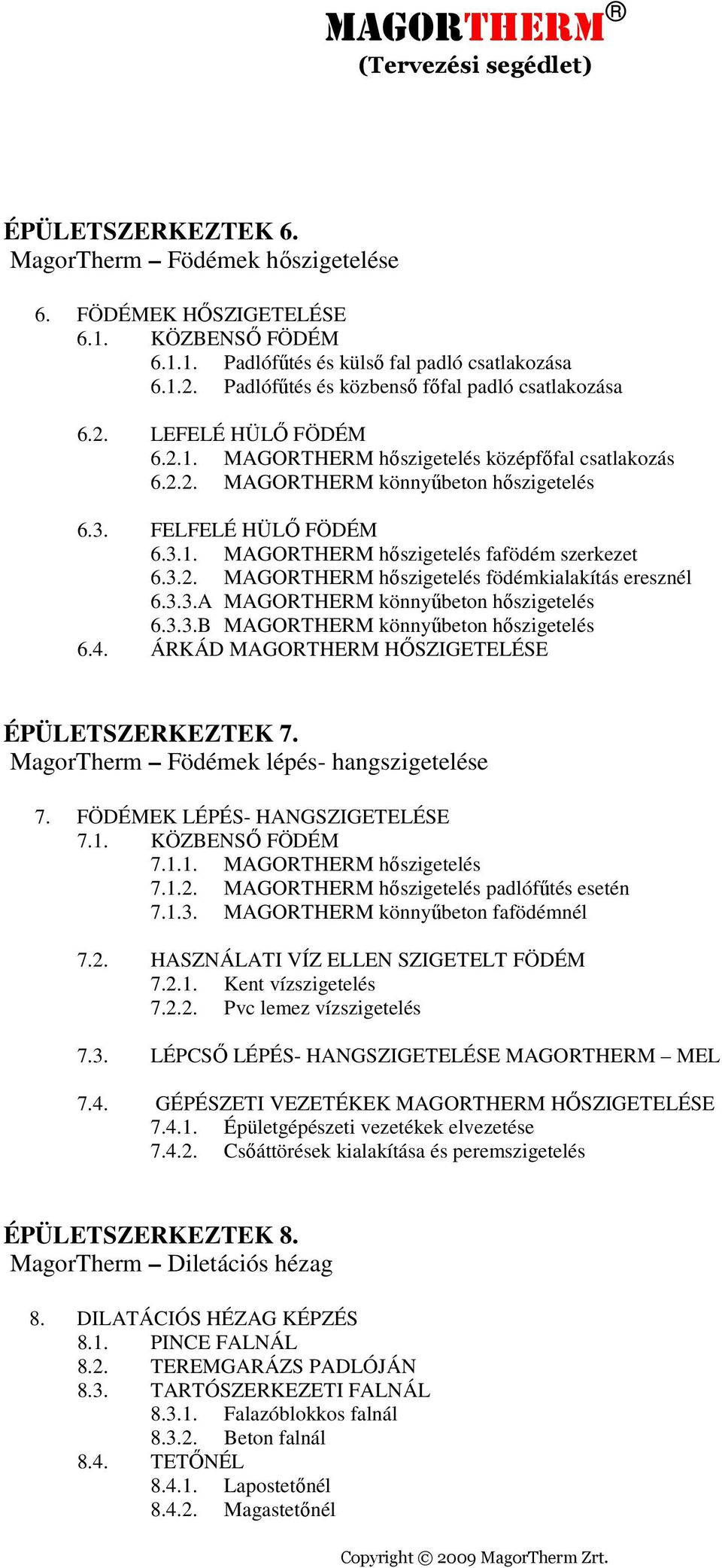

4 MAGORTHERM (Tervezési segédlet) ÉPÜLETSZERKEZTEK 6. MagorTherm Födémek hıszigetelése 6. FÖDÉMEK HİSZIGETELÉSE 6.1. KÖZBENSİ FÖDÉM Padlófőtés és külsı fal padló csatlakozása Padlófőtés és közbensı fıfal padló csatlakozása 6.2. LEFELÉ HÜLİ FÖDÉM MAGORTHERM hıszigetelés középfıfal csatlakozás MAGORTHERM könnyőbeton hıszigetelés 6.3. FELFELÉ HÜLİ FÖDÉM MAGORTHERM hıszigetelés fafödém szerkezet MAGORTHERM hıszigetelés födémkialakítás eresznél A MAGORTHERM könnyőbeton hıszigetelés B MAGORTHERM könnyőbeton hıszigetelés 6.4. ÁRKÁD MAGORTHERM HİSZIGETELÉSE ÉPÜLETSZERKEZTEK 7. MagorTherm Födémek lépés- hangszigetelése 7. FÖDÉMEK LÉPÉS- HANGSZIGETELÉSE 7.1. KÖZBENSİ FÖDÉM MAGORTHERM hıszigetelés MAGORTHERM hıszigetelés padlófőtés esetén MAGORTHERM könnyőbeton fafödémnél 7.2. HASZNÁLATI VÍZ ELLEN SZIGETELT FÖDÉM Kent vízszigetelés Pvc lemez vízszigetelés 7.3. LÉPCSİ LÉPÉS- HANGSZIGETELÉSE MAGORTHERM MEL 7.4. GÉPÉSZETI VEZETÉKEK MAGORTHERM HİSZIGETELÉSE Épületgépészeti vezetékek elvezetése Csıáttörések kialakítása és peremszigetelés ÉPÜLETSZERKEZTEK 8. MagorTherm Diletációs hézag 8. DILATÁCIÓS HÉZAG KÉPZÉS 8.1. PINCE FALNÁL 8.2. TEREMGARÁZS PADLÓJÁN 8.3. TARTÓSZERKEZETI FALNÁL Falazóblokkos falnál Beton falnál 8.4. TETİNÉL Lapostetınél Magastetınél Copyright 2009 MagorTherm Zrt.

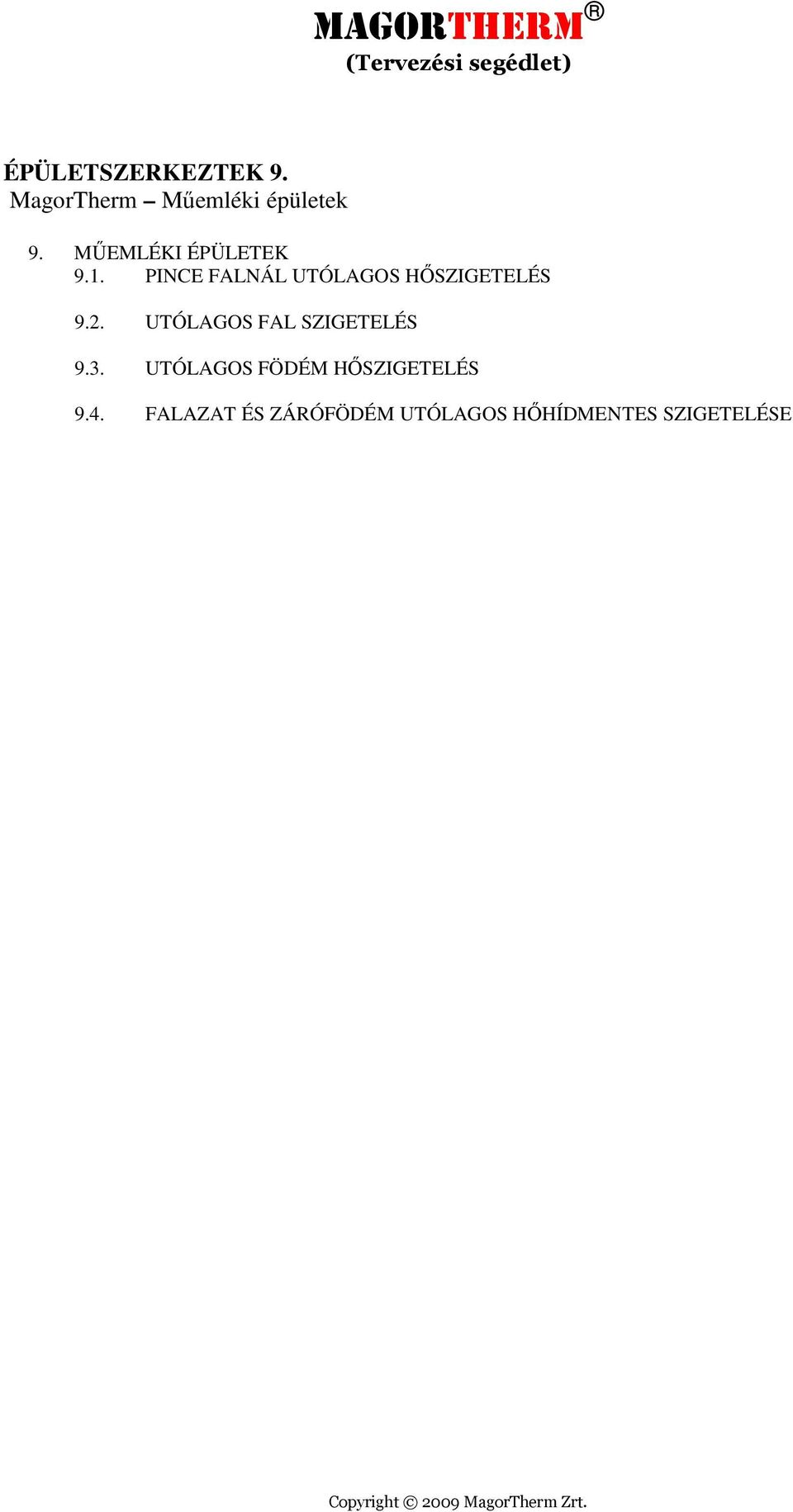

5 MAGORTHERM (Tervezési segédlet) ÉPÜLETSZERKEZTEK 9. MagorTherm Mőemléki épületek 9. MŐEMLÉKI ÉPÜLETEK 9.1. PINCE FALNÁL UTÓLAGOS HİSZIGETELÉS 9.2. UTÓLAGOS FAL SZIGETELÉS 9.3. UTÓLAGOS FÖDÉM HİSZIGETELÉS 9.4. FALAZAT ÉS ZÁRÓFÖDÉM UTÓLAGOS HİHÍDMENTES SZIGETELÉSE Copyright 2009 MagorTherm Zrt.

6 A padló javasolt rétegrendje Tervezett hidegpadló burkolat Ragasztó réteg (esetleg fektetõ habarcs) MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint lépéshanggátló is egyben) Talajnedvesség elleni szigetelés Szigetelés alatti vasalt aljzatbeton (6 cm, C.8 minõségû) Tömörített homokos kavics legalább 10 cm vastagságban A pincefal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Teherhordó falszerkezet, felülete simítva, kellõsítve Talajnedvesség elleni szigetelés MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint hanggátló is egyben) Geotextília Föld visszatöltés Beton pincefal, MagorTherm hõszigetelés

7 A padló javasolt rétegrendje Tervezett hidegpadló burkolat Ragasztó réteg (esetleg fektetõ habarcs) MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint lépéshanggátló is egyben) Talajnedvesség elleni szigetelés Szigetelés alatti vasalt aljzatbeton (6 cm, C.8 minõségû) Tömörített homokos kavics legalább 10 cm vastagságban A pincefal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Teherhordó falszerkezet, felülete simítva, kellõsítve Talajnedvesség elleni szigetelés MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg valamint hanggátló is egyben) Geotextília Föld visszatöltés Tégla pincefal, MagorTherm hõszigetelés

8 A padló javasolt rétegrendje Tervezett burkolat Ragasztó réteg (esetleg fektetõ habarcs) Vasbeton alaplemez (méretezve) MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint lépéshanggátló is egyben) Talajnedvesség/talajvíznyomás elleni szigetelés Szigetelés alatti vasalt aljzatbeton (10 cm, C.12 minõségû) Tömörített homokos kavics legalább 10 cm vastagságban A pincefal javasolt rétegrendje Teherhordó vasbeton falszerkezet, felülete kellõsítve Talajnedvesség/talajvíznyomás elleni szigetelés MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint hanggátló is egyben) Geotextília Föld visszatöltés Pince oldalfal és padló csatlakozása mélygarázsnál, MagorTherm hõszigeteléssel

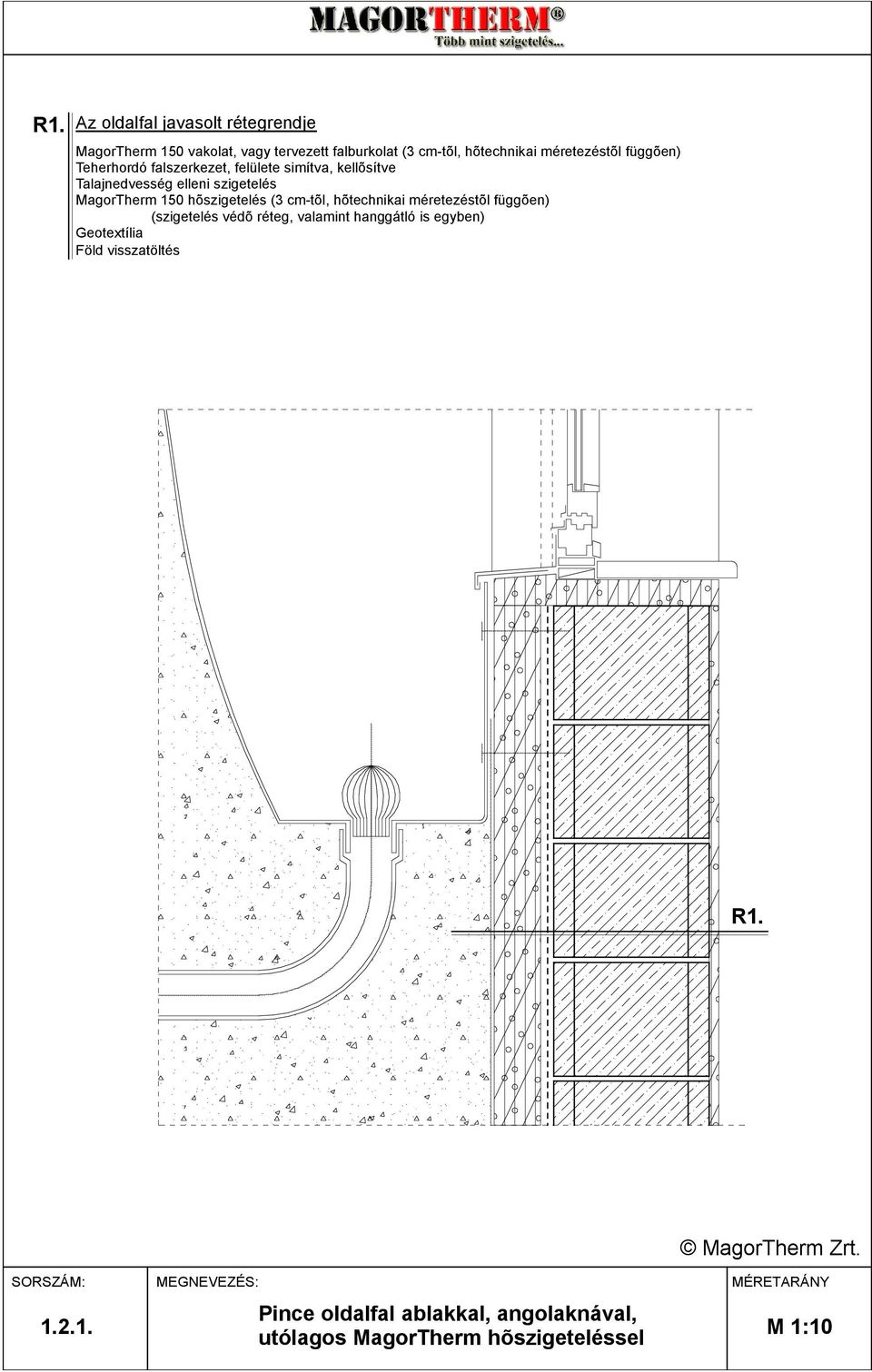

9 Az oldalfal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Teherhordó falszerkezet, felülete simítva, kellõsítve Talajnedvesség elleni szigetelés MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint hanggátló is egyben) Geotextília Föld visszatöltés Pince oldalfal ablakkal, angolaknával, utólagos MagorTherm hõszigeteléssel

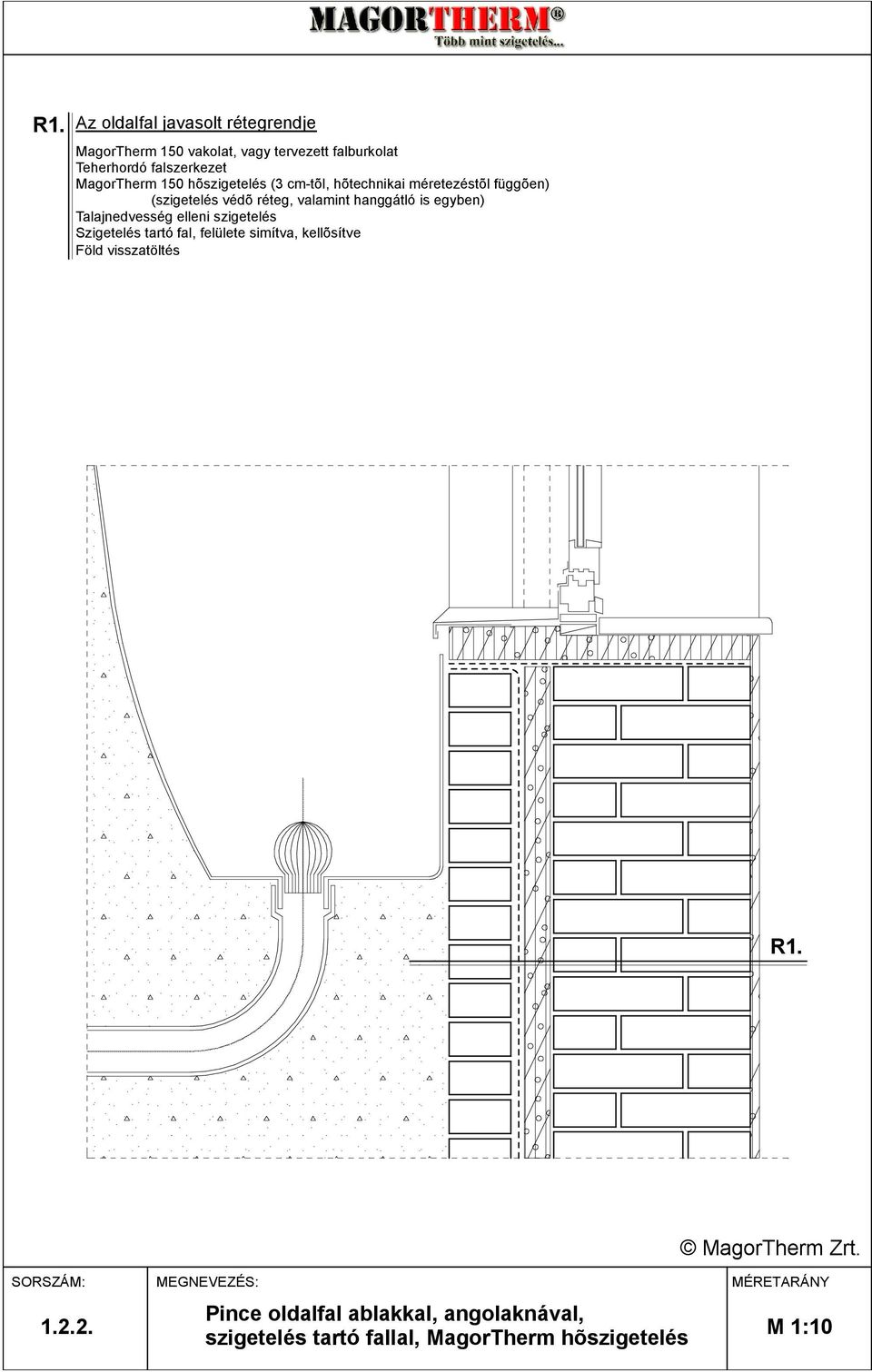

10 Az oldalfal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat Teherhordó falszerkezet MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint hanggátló is egyben) Talajnedvesség elleni szigetelés Szigetelés tartó fal, felülete simítva, kellõsítve Föld visszatöltés Pince oldalfal ablakkal, angolaknával, szigetelés tartó fallal, MagorTherm hõszigetelés

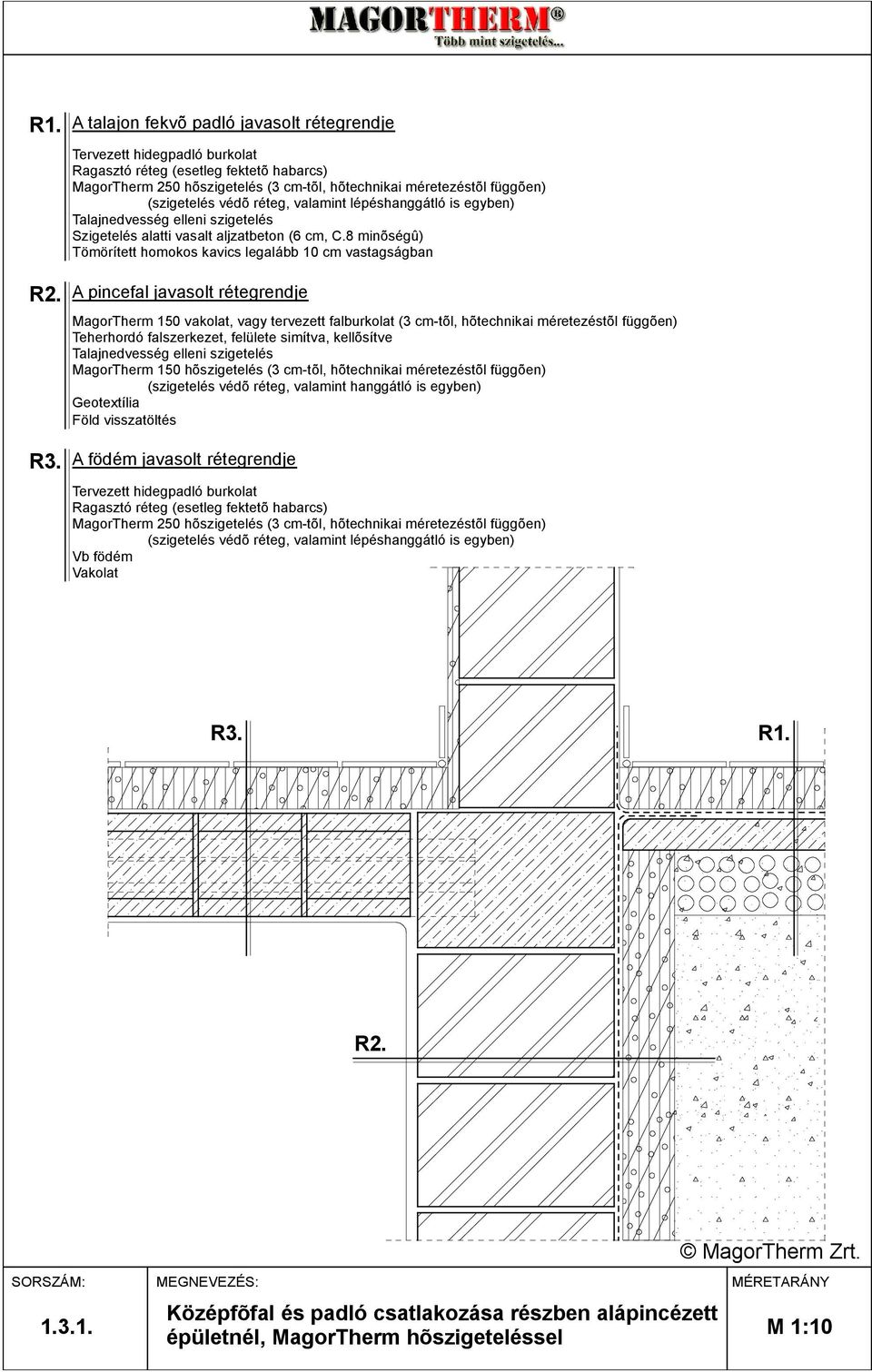

11 R3. A talajon fekvõ padló javasolt rétegrendje Tervezett hidegpadló burkolat Ragasztó réteg (esetleg fektetõ habarcs) MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint lépéshanggátló is egyben) Talajnedvesség elleni szigetelés Szigetelés alatti vasalt aljzatbeton (6 cm, C.8 minõségû) Tömörített homokos kavics legalább 10 cm vastagságban A pincefal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Teherhordó falszerkezet, felülete simítva, kellõsítve Talajnedvesség elleni szigetelés MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint hanggátló is egyben) Geotextília Föld visszatöltés A födém javasolt rétegrendje Tervezett hidegpadló burkolat Ragasztó réteg (esetleg fektetõ habarcs) MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint lépéshanggátló is egyben) Vb födém Vakolat R Középfõfal és padló csatlakozása részben alápincézett épületnél, MagorTherm hõszigeteléssel

12 A talajon fekvõ padló javasolt rétegrendje Tervezett hidegpadló burkolat Ragasztó réteg (esetleg fektetõ habarcs) MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint lépéshanggátló is egyben) Talajnedvesség elleni szigetelés Szigetelés alatti vasalt aljzatbeton (6 cm, C.8 minõségû) Tömörített homokos kavics legalább 10 cm vastagságban Középfõfal és padló csatlakozása alápincézetlen épületnél, MagorTherm hõszigeteléssel

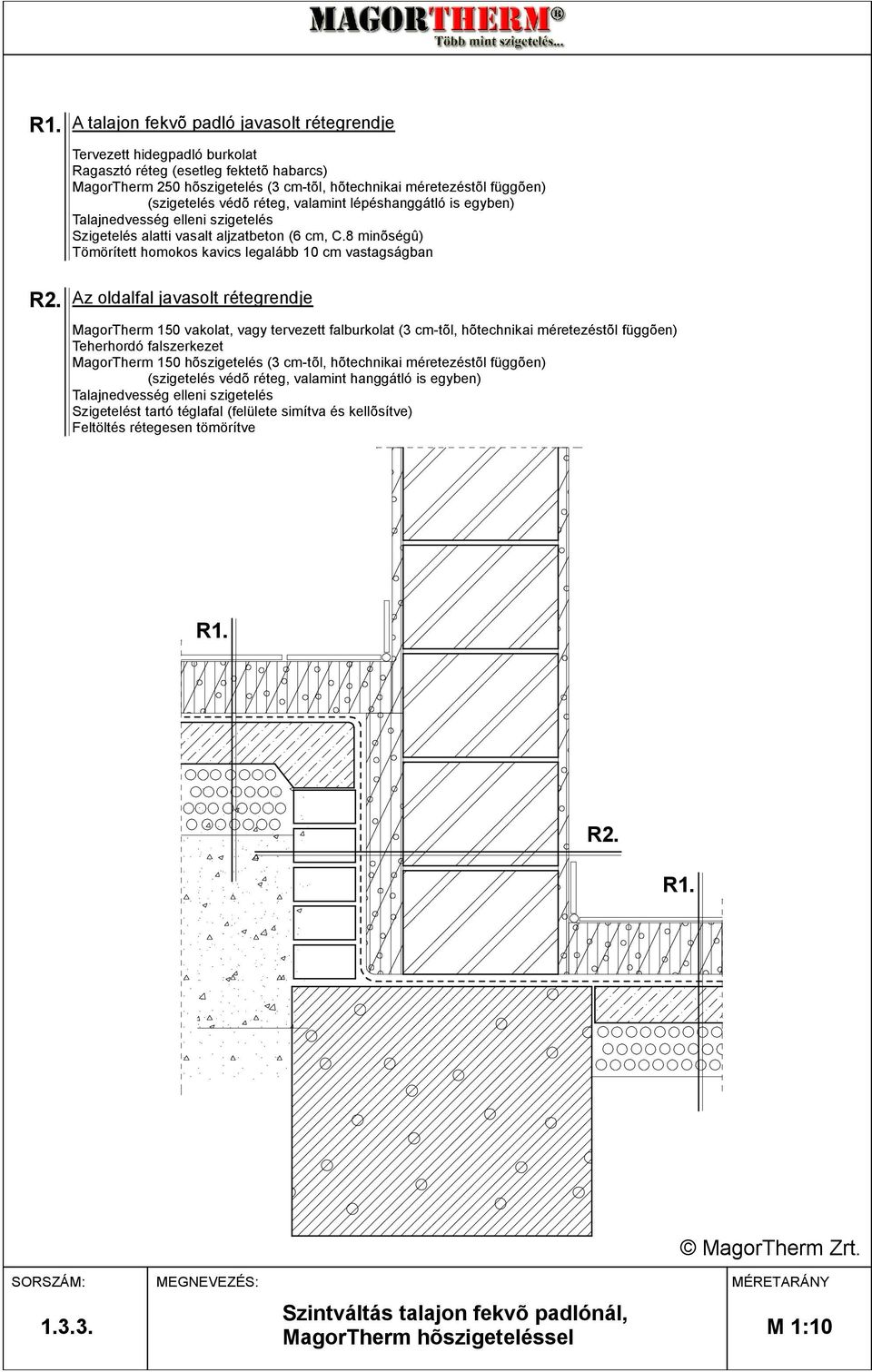

13 A talajon fekvõ padló javasolt rétegrendje Tervezett hidegpadló burkolat Ragasztó réteg (esetleg fektetõ habarcs) MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint lépéshanggátló is egyben) Talajnedvesség elleni szigetelés Szigetelés alatti vasalt aljzatbeton (6 cm, C.8 minõségû) Tömörített homokos kavics legalább 10 cm vastagságban Az oldalfal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Teherhordó falszerkezet MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint hanggátló is egyben) Talajnedvesség elleni szigetelés Szigetelést tartó téglafal (felülete simítva és kellõsítve) Feltöltés rétegesen tömörítve Szintváltás talajon fekvõ padlónál, MagorTherm hõszigeteléssel

14 Rétegrendi javaslat lépcsõn keresztül felvéve Tervezett lépcsõ burkolat (kõlap v. kerámia) Ragasztó réteg (esetleg fektetõ habarcs) Lépcsõ vasbeton szerkezete MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint lépéshanggátló is egyben) Talajnedvesség elleni szigetelés Szigetelés alatti vasalt aljzatbeton ( 6 cm vastag, C.8 minúségû ) Tömörített homokos kavics legalább 10 cm vastagságban 1.4. Talajon fekvõ lépcsõ, MagorTherm hõszigeteléssel

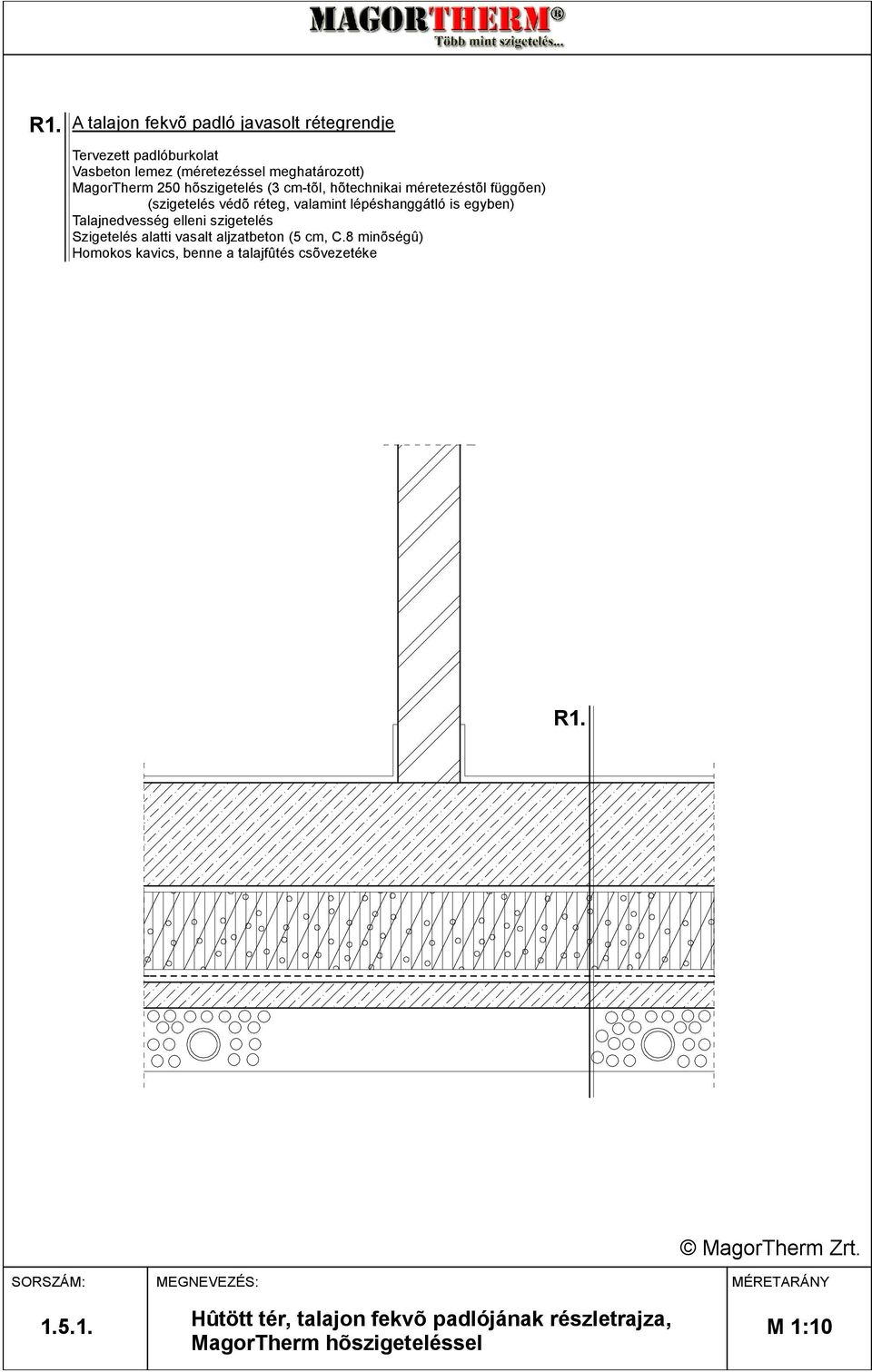

15 A talajon fekvõ padló javasolt rétegrendje Tervezett padlóburkolat Vasbeton lemez (méretezéssel meghatározott) MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint lépéshanggátló is egyben) Talajnedvesség elleni szigetelés Szigetelés alatti vasalt aljzatbeton (5 cm, C.8 minõségû) Homokos kavics, benne a talajfûtés csõvezetéke Hûtött tér, talajon fekvõ padlójának részletrajza, MagorTherm hõszigeteléssel

16 A talajon fekvõ padló javasolt rétegrendje Tervezett padlóburkolat Vasbeton lemez (méretezéssel meghatározott) MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint lépéshanggátló is egyben) Talajnedvesség elleni szigetelés Szigetelés alatti vasalt aljzatbeton (5 cm, C.8 minõségû) Homokos kavics, benne a talajfûtés csõvezetéke targonca ütközõ rámpa lejtés tömítés pv Hûtött tér padlójának, homlokzat menti részletrajza, MagorTherm hõszigeteléssel

17 A talajon fekvõ padló javasolt rétegrendje Ragasztott kerámia padlóburkolat Vasalt aljzatbeton (méretezéssel meghatározott) Talajpára elleni szigetelés (PE fólia) MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (lépéshanggátló is egyben) Tömörített homokos kavicsréteg, legalább 10 cm vtg-ban MagorTherm 150 vakolat 1.6. Ipari, kereskedelmi épület, talajon fekvõ padlójának részletrajza, MagorTherm hõszigeteléssel

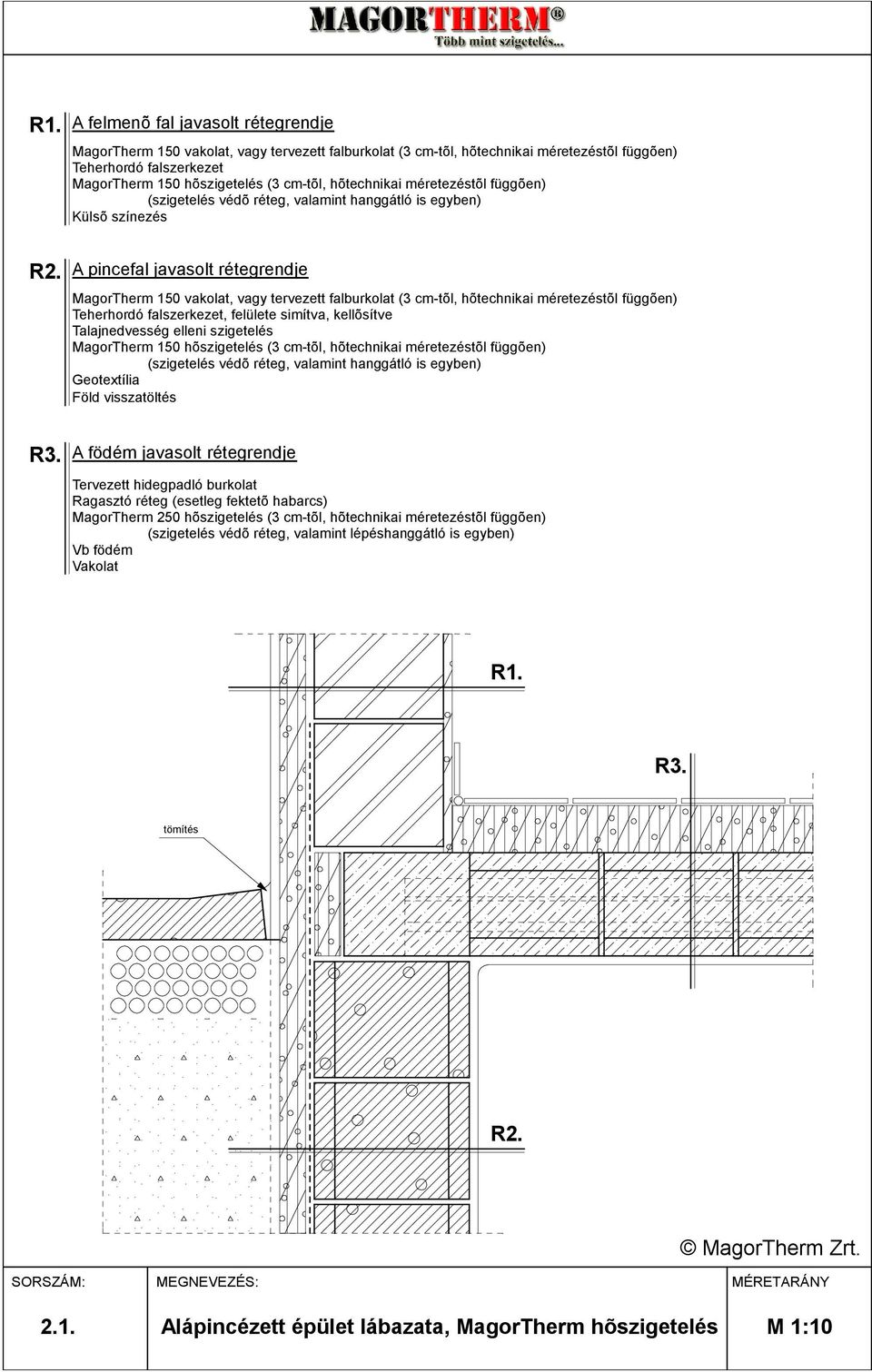

18 A felmenõ fal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Teherhordó falszerkezet MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint hanggátló is egyben) Külsõ színezés A pincefal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Teherhordó falszerkezet, felülete simítva, kellõsítve Talajnedvesség elleni szigetelés MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint hanggátló is egyben) Geotextília Föld visszatöltés R3. A födém javasolt rétegrendje Tervezett hidegpadló burkolat Ragasztó réteg (esetleg fektetõ habarcs) MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint lépéshanggátló is egyben) Vb födém Vakolat R3. tömítés 2.1. Alápincézett épület lábazata, MagorTherm hõszigetelés

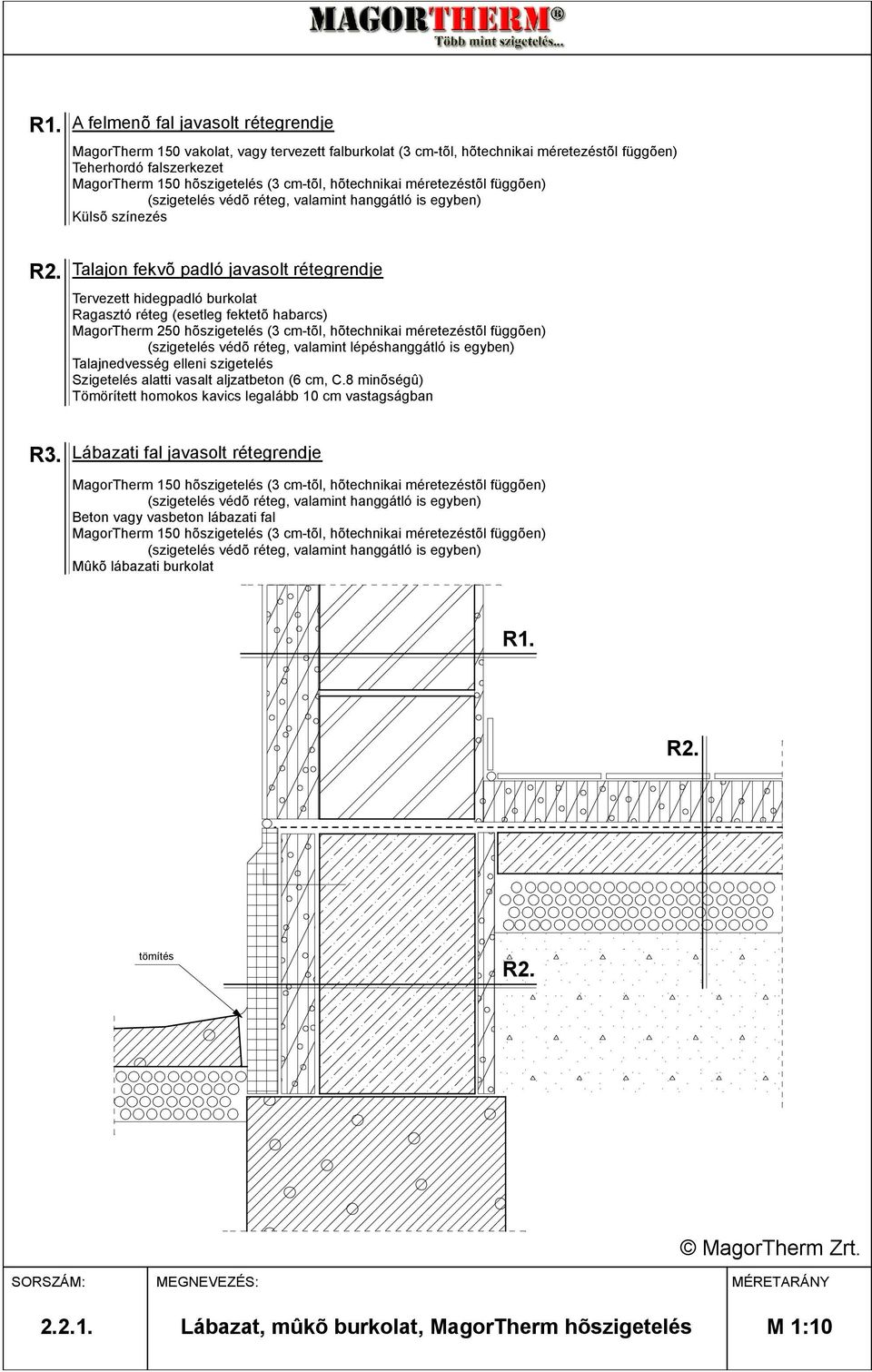

19 A felmenõ fal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Teherhordó falszerkezet MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint hanggátló is egyben) Külsõ színezés Talajon fekvõ padló javasolt rétegrendje Tervezett hidegpadló burkolat Ragasztó réteg (esetleg fektetõ habarcs) MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint lépéshanggátló is egyben) Talajnedvesség elleni szigetelés Szigetelés alatti vasalt aljzatbeton (6 cm, C.8 minõségû) Tömörített homokos kavics legalább 10 cm vastagságban R3. Lábazati fal javasolt rétegrendje MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint hanggátló is egyben) Beton vagy vasbeton lábazati fal MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint hanggátló is egyben) Mûkõ lábazati burkolat tömítés Lábazat, mûkõ burkolat, MagorTherm hõszigetelés

20 A födém javasolt rétegrendje Tervezett hidegpadló burkolat Ragasztó réteg (esetleg fektetõ habarcs) MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint lépéshanggátló is egyben) Vb födém Vakolat Lábazati fal javasolt rétegrendje MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint hanggátló is egyben) Falazott lábazati fal Talajnedvesség elleni szigetelés MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint hanggátló is egyben) Lábazati téglaburkolat tömítés Lábazat, tégla burkolat, MagorTherm hõszigetelés

21 A felmenõ fal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Teherhordó falszerkezet MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint hanggátló is egyben) Külsõ színezés Talajon fekvõ padló javasolt rétegrendje Tervezett hidegpadló burkolat Ragasztó réteg (esetleg fektetõ habarcs) MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint lépéshanggátló is egyben) Talajnedvesség elleni szigetelés Szigetelés alatti vasalt aljzatbeton (6 cm, C.8 minõségû) Tömörített homokos kavics legalább 10 cm vastagságban R3. Lábazati fal javasolt rétegrendje MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint hanggátló is egyben) Beton vagy vasbeton lábazati fal MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint hanggátló is egyben) Mûkõ lábazati burkolat tömítés R Lábazat, kõ burkolat, MagorTherm hõszigetelés

22 A felmenõ fal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Teherhordó falszerkezet MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint hanggátló is egyben) Külsõ színezés Talajon fekvõ padló javasolt rétegrendje Tervezett hidegpadló burkolat Ragasztó réteg (esetleg fektetõ habarcs) MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint lépéshanggátló is egyben) Talajnedvesség elleni szigetelés Szigetelés alatti vasalt aljzatbeton (6 cm, C.8 minõségû) Tömörített homokos kavics legalább 10 cm vastagságban R3. Lábazati fal javasolt rétegrendje Tömörített homokos kavics legalább 10 cm vastagságban Beton vagy vasbeton lábazati fal MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint hanggátló is egyben) Fagyálló lábazatvakolat tömítés R Lábazat, homlokzati bevonó rendszer, MagorTherm hõszigetelés

23 A felmenõ fal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Teherhordó falszerkezet MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint hanggátló is egyben) Külsõ színezés Talajon fekvõ padló javasolt rétegrendje Tervezett hidegpadló burkolat Ragasztó réteg (esetleg fektetõ habarcs) MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint lépéshanggátló is egyben) Talajnedvesség elleni szigetelés Szigetelés alatti vasalt aljzatbeton (6 cm, C.8 minõségû) Tömörített homokos kavics legalább 10 cm vastagságban R3. Lábazati fal javasolt rétegrendje Tömörített homokos kavics legalább 10 cm vastagságban Beton vagy vasbeton lábazati fal MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint hanggátló is egyben) Burkoló tégla lábazati védelem R3. tömítés Lábazat, burkoló tégla, MagorTherm hõszigetelés

24 A talpgerendánál javasolt rétegrendje Kavicsfeltöltés Monolit vasbeton talpgerenda Talajnedvesség elleni szigetelés MagorTherm 150 vakolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint hanggátló is egyben) Földvisszatöltés rétegesen tömörítve Talajon fekvõ padló javasolt rétegrendje Tervezett hidegpadló burkolat Ragasztó réteg (esetleg fektetõ habarcs) MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint lépéshanggátló is egyben) Talajnedvesség elleni szigetelés Szigetelés alatti vasalt aljzatbeton (6 cm, C.8 minõségû) Tömörített homokos kavics legalább 10 cm vastagságban Lábazat, erkélyajtó részlet, MagorTherm hõszigetelés

25 Talajon fekvõ padló javasolt rétegrendje Tervezett hidegpadló burkolat Ragasztó réteg (esetleg fektetõ habarcs) MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint lépéshanggátló is egyben) Talajnedvesség elleni szigetelés Szigetelés alatti vasalt aljzatbeton (6 cm, C.8 minõségû) Tömörített homokos kavics legalább 10 cm vastagságban A talpgerendánál javasolt rétegrendje Kavicsfeltöltés Monolit vasbeton talpgerenda MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (hanggátló is egyben) Fagyálló lábazatvakolat 2.3. Szerelt könnyûszerkezetes épület lábazata, MagorTherm hõszigetelés

26 Talajon fekvõ padló javasolt rétegrendje Tervezett hidegpadló burkolat Ragasztó réteg (esetleg fektetõ habarcs) Vasbeton lemez (terhelésre méretezve) Talajnedvesség elleni szigetelés Szigetelés védõ filc MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint lépéshanggátló is egyben) Szigetelés alatti vasalt aljzatbeton (6 cm, C.8 minõségû) Tömörített homokos kavics legalább 10 cm vastagságban A talpgerendánál javasolt rétegrendje Kavicsfeltöltés MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (hanggátló is egyben) Monolit vasbeton talpgerenda MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (hanggátló is egyben) Fagyálló lábazatvakolat gumi elválasztó réteg tömítés Kéregpanel homlokzat, MagorTherm hõszigetelés

27 Talajon fekvõ padló javasolt rétegrendje Tervezett hidegpadló burkolat Ragasztó réteg (esetleg fektetõ habarcs) Vasbeton lemez (terhelésre méretezve) Talajnedvesség elleni szigetelés Szigetelés védõ filc MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint lépéshanggátló is egyben) Szigetelés alatti vasalt aljzatbeton (6 cm, C.8 minõségû) Tömörített homokos kavics legalább 10 cm vastagságban A lábazat javasolt rétegrendje Kavicsfeltöltés MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (hanggátló is egyben) Teherhordó hõszigetelt vasbeton lábazati panel (a talajba kerülõ részen bitumenmáz védelemmel) gumi elválasztó réteg Szendvicspanel homlokzat, MagorTherm hõszigetelés

28 A talajon fekvõ padló javasolt rétegrendje Tervezett padlóburkolat Vasbeton lemez (méretezéssel meghatározott) MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint lépéshanggátló is egyben) Talajnedvesség elleni szigetelés Szigetelés alatti vasalt aljzatbeton (5 cm, C.8 minõségû) Kavicsfeltöltés A lábazat javasolt rétegrendje Belsõ rétegrend Belsõ acél trapézlemez burkolat Acél I tartó méretezve, (a belsõ és külsõ tarpézlemez közötti rész MagorTherm 150 hõszigeteléssel kitöltve) (3 cm-tõl, hõtechnikai méretezéstõl függõen, hanggátló is egyben) Belsõ acél trapézlemez burkolat Kavicsfeltöltés / külsõ rétegrend targonca ütközõ tömítés pv Fém szerelt homlokzat, MagorTherm hõszigeteléssel

29 A külsõ fal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Teherhordó falszerkezet MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) Külsõ színezés Külsõ fal homlokzati bevonati rendszer, MagorTherm hõszigetelés

30 A külsõ fal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Teherhordó falszerkezet MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) Burkolótégla falburkolat Külsõ fal, burkoló tégla, MagorTherm hõszigetelés

31 A külsõ fal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Teherhordó falszerkezet MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) Homlokzati kõburkolat Külsõ fal, szerelt burkolat, MagorTherm hõszigetelés

32 A külsõ fal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Teherhordó falszerkezet Meglévõ, megmaradó vakolat MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) Külsõ színezés Külsõ fal utólagos hõszigetelése, MagorTherm hõszigetelés

33 A belsõ fal javasolt rétegrendje Festés, vagy burkolás MagorTherm 150 vakolat (hõtechnikailag és akkusztikailag méretezhetõ hõ- és hangszigetelõ tûzgátló páraáteresztõ vakolat) Teherhordó falszerkezet MagorTherm 150 vakolat (hõtechnikailag és akkusztikailag méretezhetõ hõ- és hangszigetelõ tûzgátló páraáteresztõ vakolat) Festés, vagy burkolás Belsõ fal utólagos hõszigetelése, MagorTherm hõszigetelés

34 A külsõ fal javasolt rétegrendje Belsõ oldali burkolat Ablakos panel MagorTherm 150 belsõ hõszigeteléssel (favázon építõelemmel) MagorTherm 150 külsõ hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) Külsõ színezés Szerelt könnyûszerkezetes épület, MagorTherm hõszigetelés

35 A külsõ fal javasolt rétegrendje Belsõ felületképzés MagorTherm 150 vakolat (hõtechnikailag méterezve) OSB lap Acél tartószerkezet, MagorTherm 150 hõszigeteléssel kitöltve (hõ- és hangszigetelés, tûzálló) OSB lap MagorTherm 150 vakolat (hõtechnikailag méterezve) Külsõ színezés Vázszerkezetes épület, MagorTherm hõszigetelés

36 A külsõ fal javasolt rétegrendje Hõszigetelt vasbeton homlokzati panel MagorTherm 150 külsõ hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) Külsõ színezés Panelos épület homlokzati és lábazat, MagorTherm hõszigetelés

37 A külsõ fal javasolt rétegrendje Belsõ felületképzés Vasbeton homlokzati panel MagorTherm 150 külsõ hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) Külsõ színezés Pillérvázas épület, MagorTherm hõszigetelés

38 A külsõ fal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat Teherhordó falszerkezet Meglévõ, megmaradó vakolat MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) Külsõ színezés A födém javasolt rétegrendje Tervezett hidegpadló burkolat Ragasztó réteg (esetleg fektetõ habarcs) MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint lépéshanggátló is egyben) Vb födém MagorTherm 150 vakolat egy. vb. áthidaló meglévõ hõszigetelés Vasbeton koszorú, áthidaló, MagorTherm hõszigetelés

39 A külsõ fal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Teherhordó falszerkezet Meglévõ, megmaradó vakolat MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint hanggátló is egyben) Külsõ színezés A födém javasolt rétegrendje Szalagparketta burkolat Polietilén hab szigetelés MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (lépéshang gátló is egyben) Vb födém Vakolat Vasbeton koszorú, redõnytok, MagorTherm hõszigetelés

40 A külsõ fal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Teherhordó falszerkezet MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint hanggátló is egyben) Burkolótégla falburkolat A födém javasolt rétegrendje Tervezett hidegpadló burkolat Ragasztó réteg (esetleg fektetõ habarcs) MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint lépéshanggátló is egyben) Vb födém Vakolat Porotherm áthidaló, MagorTherm hõszigetelés

41 A külsõ fal javasolt rétegrendje Belsõ oldali csempeburkolat, ragasztva Bevonatszigetelés MagorTherm 150 belsõ hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) Falazat MagorTherm 150 külsõ hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) Külsõ színezés A födém javasolt rétegrendje Ragasztott kerámia padlóburkolat Bevonatszigetelés MagorTherm 250 belsõ hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (lépéshang gátló is egyben) Vb födém MagorTherm 150 belsõ mennyezeti vakolat Felületkezelés (festés) 1,0 % 3.4. Hûtött tér, fal-födém csatlakozás MagorTherm hõszigetelés

42 A tetõ javasolt rétegrendje Kiselemes tetõfedés Tetõlécezés (2,4 x 4,8 cm) Ellenlécezés (3,0 x 5,0 cm) MagorTherm 150 hõszigetelés, szarufák közötti táv kiöntve (hõtechnikai méretezéstõl függõen) OSB lap belsõ burkolat (a hõszigetelés beöntésénél bentmaradõ zsaluzatként mûködik) Glettelés, festés A külsõ fõfal javasolt rétegrendje R3. MagorTherm 150 vakolat, vagy tervezett falburkolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Teherhordó falszerkezet MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) Külsõ színezés A födém javasolt rétegrendje Tervezett hidegpadló burkolat Ragasztó réteg (esetleg fektetõ habarcs) MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint lépéshanggátló is egyben) Vb födém Vakolat R /A. Koporsó födém lehatárolás, ereszkialakítás, MagorTherm hõszigetelés

43 A tetõ javasolt rétegrendje Kiselemes tetõfedés Tetõlécezés (2,4 x 4,8 cm) Ellenlécezés (3,0 x 5,0 cm) MagorTherm 150 hõszigetelés, szarufák közötti táv kiöntve (hõtechnikai méretezéstõl függõen) OSB lap belsõ burkolat (a hõszigetelés beöntésénél bentmaradõ zsaluzatként mûködik) Glettelés, festés A külsõ fõfal javasolt rétegrendje R3. MagorTherm 150 vakolat, vagy tervezett falburkolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Teherhordó falszerkezet MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) Külsõ színezés A födém javasolt rétegrendje Tervezett hidegpadló burkolat Ragasztó réteg (esetleg fektetõ habarcs) MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint lépéshanggátló is egyben) Vb födém Vakolat R /B. Koporsó födém lehatárolás, ereszkialakítás, MagorTherm hõszigetelés

44 A tetõ javasolt rétegrendje Kiselemes tetõfedés Tetõlécezés (2,4 x 4,8 cm) Ellenlécezés (3,0 x 5,0 cm) MagorTherm 150 hõszigetelés, szarufák közötti táv kiöntve (hõtechnikai méretezéstõl függõen) Tervezett gipszkarton burkolat tartóléc vázon (a hõszigetelés beöntésénél bentmaradõ zsaluzatként mûködik) Glettelés, festés Tetõsík ablak beépítés, MagorTherm hõszigetelés

45 A külsõ fal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat Teherhordó falszerkezet MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) Külsõ színezés A tetõ javasolt rétegrendje Kiselemes tetõfedés Tetõlécezés (2,4 x 4,8 cm) Ellenlécezés (3,0 x 5,0 cm) MagorTherm 150 hõszigetelés, szarufák közötti táv kiöntve (hõtechnikai méretezéstõl függõen) Tervezett gipszkarton burkolat tartóléc vázon (a hõszigetelés beöntésénél bentmaradõ zsaluzatként mûködik) Glettelés, festés Oromfal csatlakozás, MagorTherm hõszigetelés

46 A tetõ javasolt rétegrendje Kiselemes tetõfedés Tetõlécezés (2,4 x 4,8 cm) Ellenlécezés (3,0 x 5,0 cm) MagorTherm 150 hõszigetelés, szarufák feletti rész kiöntve (hõtechnikai méretezéstõl függõen) OSB lap belsõ burkolat (a hõszigetelés beöntésénél bentmaradõ zsaluzatként mûködik) Szarufák Lécváz + belsõ gipszkarton burkolat Glettelés, festés A külsõ fõfal javasolt rétegrendje R3. MagorTherm 150 vakolat, vagy tervezett falburkolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Teherhordó falszerkezet MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) Külsõ színezés A födém javasolt rétegrendje Tervezett hidegpadló burkolat Ragasztó réteg (esetleg fektetõ habarcs) MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint lépéshanggátló is egyben) Vb födém Vakolat R Homlokzati fal és magastetõ csatlakozása, MagorTherm hõszigetelés szarufák síkja felett

47 A tetõ javasolt rétegrendje Vegetációs paplan Polipropilén fátyol szûrõ-elválasztó réteg Drén réteg Polipropilén fátyol szûrõ-elválasztó réteg Mûanyag lemez vízszigetelés Polipropilén fátyol szûrõ-elválasztó réteg MagorTherm 150 hõszigetelés, szarufák feletti rész kiöntve (hõtechnikai méretezéstõl függõen) 24 mm-es csaphornyos deszkázat Fa tartószerkezet lejtésben (legfeljebb 10 ) A külsõ fõfal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Teherhordó falszerkezet MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) Külsõ színezés 4.3. Zöldtetõ-eresz részlet, magastetõ, MagorTherm hõszigetelés

48 A tetõ javasolt rétegrendje Kiselemes tetõfedés Tetõlécezés (2,4 x 4,8 cm) Ellenlécezés (3,0 x 5,0 cm) MagorTherm 150 hõszigetelés, szarufák közötti rész kiöntve (hõtechnikai méretezéstõl függõen) Szarufák Ellenléc (3,0 x 5,0 cm) Lécváz + belsõ gipszkarton burkolat Glettelés, festés A külsõ fõfal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Teherhordó falszerkezet MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) Külsõ színezés R3. A térdfal javasolt rétegrendje Glettelés, festés Függõlege lécváz (3,0 x 5,0 cm) + belsõ gipszkarton burkolat MagorTherm 150 hõszigetelés, szarufák közötti rész kiöntve (hõtechnikai méretezéstõl függõen) OSB lap belsõ burkolat (a hõszigetelés beöntésénél bentmaradõ zsaluzatként mûködik) Deszka merevítés R4. A födém javasolt rétegrendje Tervezett hidegpadló burkolat Ragasztó réteg (esetleg fektetõ habarcs) MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) (szigetelés védõ réteg, valamint lépéshanggátló is egyben) Vb födém Vakolat R3. R Tetõtér utólagos hõszigetelése, MagorTherm hõszigetelés

49 A tetõ javasolt rétegrendje Új bitumenes hullámlemez fedés lécvázhoz rögzítve Ellenlécezés (3,0 x 5,0 cm) és új lécváz a szelemenhez rögzítve MagorTherm 150 hõszigetelés a szelemenek felett (hõtechnikai méretezéstõl függõen) Azbesztcement hullámpala eredeti fedés C profilú acél szelemen Acél tartószerkezet A külsõ fal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat Acél tartózerkezet közötti kitöltõ falszerkezet Eredeti megmaradó vakolat MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) Külsõ színezés 4.5. Tetõtér utólagos hõszigetelése, MagorTherm hõszigetelés

50 A tetõ javasolt rétegrendje Mûanyag lemez csapadékvíz elleni szigetelés, mechanikai rögzítéssel Alátét-elválasztó PP filcréteg MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) Horganyzott acél trapézlemez tartóhéjazat, lejtésben A külsõ fõfal javasolt rétegrendje Külsõ fémlemez burkolat Acéllemez tálcák tartószerkezethez rögzítve, MagorTherm 150-nel kitöltve (3 cm-tõl, hõtechnikai méretezéstõl függõen) Teherhordó falszerkezet Egyenes rétegrendû egyhéjú, nem járható melegtetõ, MagorTherm hõszigetelés

51 A tetõ javasolt rétegrendje Fagyálló beton járólapok Bazalt zúzalék ágyazó-szivárgó réteg Elválasztó polipropilén fátyol réteg Mûanyag lemez csapadékvíz elleni szigetelés, széleken mechanikai rögzítéssel Alátét-elválasztó PP filcréteg MagorTherm 250 hõszigetelés lejtésben (vastagsága hõtechnikai méretezéstõl függõen) Monolit vb födém Belsõ mennyezeti MagorTherm 150 vakolat Az attika javasolt rétegrendje Fémlemez lengõszegély lábazati védelem Mûanyag lemez csapadékvíz elleni szigetelés, széleken mechanikai rögzítéssel Alátét-elválasztó PP filcréteg Monolit vb attika szerkezet MagorTherm 150 hõszigetelõ vakolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Burkolótégla elõfalazás Egyenes rétegrendû egyhéjú melegtetõ, terasztetõ, MagorTherm hõszigetelés

52 A tetõ javasolt rétegrendje Keréknyomásra méretezett beton járófelület Bazalt zúzalék ágyazó-szivárgó réteg Elválasztó polipropilén fátyol réteg Mûanyag lemez csapadékvíz elleni szigetelés, széleken mechanikai rögzítéssel Alátét-elválasztó polipropilén filcréteg MagorTherm 250 hõszigetelés lejtésben (vastagsága hõtechnikai méretezéstõl függõen) Monolit vb födém Belsõ mennyezeti MagorTherm 150 vakolat Az attika javasolt rétegrendje Beton lábazati védelem Elválasztó polipropilén filcréteg Mûanyag lemez csapadékvíz elleni szigetelés, széleken mechanikai rögzítéssel Elválasztó polipropilén filcréteg Monolit vb attika szerkezet MagorTherm 150 hõszigetelõ vakolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Homlokzati színezés Egyenes rétegrendû egyhéjú melegtetõ, parkolótetõ, MagorTherm hõszigetelés

53 A tetõ javasolt rétegrendje Talajkeverék extenzív zöldtetõhöz (legalább 15 cm) Elválasztó polipropilén fátyol réteg Drénlemez Elválasztó polipropilén fátyol réteg Mûanyag lemez csapadékvíz elleni szigetelés, széleken mechanikai rögzítéssel Alátét-elválasztó polipropilén filcréteg MagorTherm 250 hõszigetelés lejtésben (vastagsága hõtechnikai méretezéstõl függõen) Monolit vb födém Belsõ mennyezeti MagorTherm 150 vakolat Az attika javasolt rétegrendje Fémlemez lengõszegély, attikafedésbe akasztva MagorTherm 150 hõszigetelõ vakolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Elválasztó polipropilén filcréteg Mûanyag lemez csapadékvíz elleni szigetelés, széleken mechanikai rögzítéssel Alátét-elválasztó polipropilén filcréteg Monolit vb attika szerkezet MagorTherm 150 hõszigetelõ vakolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Homlokzati színezés Egyenes rétegrendû egyhéjú melegtetõ, zöldtetõ, MagorTherm hõszigetelés

54 A tetõ javasolt rétegrendje mm mosott kavics leherhelõ réteg (min. 5 cm) MagorTherm 150 hõszigetelés (hõtechnikai méretezéstõl függõen) Elválasztó polipropilén filcréteg Mûanyag lemez csapadékvíz elleni szigetelés, mechanikai rögzítéssel Alátét-elválasztó polipropilén filcréteg MagorTherm 150 lejtést adó hõszigetelés Monolit vb lemez födém Belsõ mennyezeti MagorTherm 150 vakolat Az attika javasolt rétegrendje Homlokzati színezés MagorTherm 150 hõszigetelõ vakolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Elválasztó polipropilén filcréteg Mûanyag lemez csapadékvíz elleni szigetelés, széleken mechanikai rögzítéssel Alátét-elválasztó polipropilén filcréteg Falazott attika szerkezet MagorTherm 150 hõszigetelõ vakolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Homlokzati színezés Fordított rétegrendû, nem járható tetõ, MagorTherm hõszigetelés

55 A tetõ javasolt rétegrendje Fagyálló beton járólapok Bazalt zúzalék ágyazó-szivárgó réteg MagorTherm 250 hõszigetelés (hõtechnikai méretezéstõl függõen) Elválasztó polipropilén filcréteg 2 réteg modifikált bitumenes lemez csapadékvíz elleni szigetelés Alátét-elválasztó polipropilén filcréteg MagorTherm 150 lejtést adó hõszigetelés Monolit vb lemez födém Belsõ mennyezeti MagorTherm 150 vakolat Az attika javasolt rétegrendje Beton lábazati védelem MagorTherm 150 hõszigetelõ vakolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Elválasztó polipropilén filcréteg 2 réteg modifikált bitumenes lemez csapadékvíz elleni szigetelés Monolit vb attika szerkezet MagorTherm 150 hõszigetelõ vakolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Homlokzati színezés Fordított rétegrendû terasztetõ, MagorTherm hõszigetelés

56 A tetõ javasolt rétegrendje Keréknyomásra méretezett beton járófelület Bazalt zúzalék ágyazó-szivárgó réteg MagorTherm 250 hõszigetelés (hõtechnikai méretezéstõl függõen) Elválasztó polipropilén filcréteg Mûanyag lemez csapadékvíz elleni szigetelés, széleken mechanikai rögzítéssel Alátét-elválasztó polipropilén filcréteg MagorTherm 250 hõszigetelés lejtésben (vastagsága hõtechnikai méretezéstõl függõen) Monolit vb lemez födém Belsõ mennyezeti MagorTherm 150 vakolat Az attika javasolt rétegrendje MagorTherm 150 hõszigetelõ vakolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Elválasztó polipropilén filcréteg Mûanyag lemez csapadékvíz elleni szigetelés, széleken mechanikai rögzítéssel Alátét-elválasztó polipropilén filcréteg Falazott attika szerkezet MagorTherm 150 hõszigetelõ vakolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Homlokzati színezés Fordított rétegrendû parkolótetõ, MagorTherm hõszigetelés

57 A tetõ javasolt rétegrendje Talajkeverék extenzív zöldtetõhöz Elválasztó polipropilén filcréteg Drénlemez Elválasztó polipropilén filcréteg MagorTherm 250 hõszigetelés (hõtechnikai méretezéstõl függõen) Elválasztó polipropilén filcréteg Mûanyag lemez csapadékvíz elleni szigetelés, széleken mechanikai rögzítéssel Alátét-elválasztó polipropilén filcréteg MagorTherm 250 hõszigetelés lejtésben (vastagsága hõtechnikai méretezéstõl függõen) Monolit vb lemez födém Belsõ mennyezeti MagorTherm 150 vakolat Az attika javasolt rétegrendje Homlokzati színezés MagorTherm 150 hõszigetelõ vakolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Falazott attika szerkezet Alátét-elválasztó polipropilén filcréteg Mûanyag lemez csapadékvíz elleni szigetelés, széleken mechanikai rögzítéssel Elválasztó polipropilén filcréteg MagorTherm 150 hõszigetelõ vakolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Homlokzati színezés Fordított rétegrendû zöldtetõ, MagorTherm hõszigetelés

58 A tetõ javasolt rétegrendje Mûanyag lemez csapadékvíz elleni szigetelés, mechanikai rögzítéssel Alátét-elválasztó polipropilén filcréteg Héjazat tartó deszkázat lejtést is adó faszerkezeten (min 4% lejtés) Átszellõztetett légréteg (legalább cm) MagorTherm 150 hõszigetelés (hõtechnikai méretezéstõl függõen) Monolit vb lemez födém Belsõ mennyezeti MagorTherm 150 vakolat Az attika javasolt rétegrendje Homlokzati színezés MagorTherm 150 hõszigetelõ vakolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Monolit vb attika szerkezet MagorTherm 150 hõszigetelõ vakolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Homlokzati színezés Kéthéjú, nem járható hidegtetõ, attika részlet, MagorTherm hõszigetelés

59 A tetõ javasolt rétegrendje Mûanyag lemez csapadékvíz elleni szigetelés, mechanikai rögzítéssel Alátét-elválasztó polipropilén filcréteg Héjazat tartó deszkázat lejtést is adó faszerkezeten (min 4% lejtés) Átszellõztetett légréteg (legalább cm) MagorTherm 150 hõszigetelés (hõtechnikai méretezéstõl függõen) Monolit vb lemez födém Belsõ mennyezeti MagorTherm 150 vakolat Kéthéjú, nem járható hidegtetõ, összefolyó részlet, MagorTherm hõszigetelés

60 A tetõ javasolt rétegrendje Palazúzalékos modifikált bitumenes lemez csapadékvíz elleni szigetlés mechanikai rögzítéssel Alátét-elválasztó polipropilén filcréteg MagorTherm 150 hõszigetelés (hõtechnikai méretezéstõl függõen) Alátét-elválasztó polipropilén filcréteg Eredeti csapadékvíz elleni szigetelés, szükség szerint perforálva Eredeti hõszigetelés Eredeti párazáró réteg Beton lejtésképzés Vb födém Belsõ mennyezeti MagorTherm 150 vakolat Tetõfelújítás, egyenes rétegrendû melegtetõ, eresz részlet, MagorTherm hõszigetelés

61 A tetõ javasolt rétegrendje mm mosott kavics leherhelõ réteg (min. 5 cm) MagorTherm 150 hõszigetelés (hõtechnikai méretezéstõl függõen) Alátét-elválasztó polipropilén filcréteg 2 réteg modifikált bitumenes lemez csapadékvíz elleni szigetelés Eredeti csapadékvíz elleni szigetelés, szükség szerint perforálva Eredeti hõszigetelés Eredeti párazáró réteg Beton lejtésképzés Vb födém Belsõ mennyezeti MagorTherm 150 vakolat Az attika javasolt rétegrendje Fémlemez lengõszegély, attikafedésbe akasztva MagorTherm 150 hõszigetelõ vakolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Elválasztó polipropilén filcréteg 2 réteg modifikált bitumenes lemez csapadékvíz elleni szigetelés Eredeti csapadékvíz elleni szigetelés, szükség szerint perforálva Falazott attika szerkezet MagorTherm 150 hõszigetelõ vakolat (3 cm-tõl, hõtechnikai méretezéstõl függõen) Homlokzati színezés Tetõfelújítás, fordított rétegrendû duo tetõ, attika részlet, MagorTherm hõszigetelés

62 A födém javasolt rétegrendje Tervezett hidegpadló burkolat Ragasztó réteg (esetleg fektetõ habarcs) Úsztatott beton MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen, valamint lépéshanggátló is egyben) (2 rétegben készül, az alsó, hõtechnikailag méretezett rétegre fektetett padlófûtés csövekre 3 cm fedõréteg kerül) Vb födém Belsõ mennyezeti MagorTherm 150 vakolat A külsõ fal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat Teherhordó falszerkezet MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) Külsõ színezés Közbensõ födém, padlófûtés és külsõ fal-padló csatlakozása, MagorTherm hõszigetelés

63 A födém javasolt rétegrendje Tervezett hidegpadló burkolat Ragasztó réteg (esetleg fektetõ habarcs) Úsztatott beton MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen, valamint lépéshanggátló is egyben) (2 rétegben készül, az alsó, hõtechnikailag méretezett rétegre fektetett padlófûtés csövekre 3 cm fedõréteg kerül) Vb födém Belsõ mennyezeti MagorTherm 150 vakolat A belsõ fõfal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat Teherhordó falszerkezet MagorTherm 150 vakolat, vagy tervezett falburkolat Közbensõ födém, padlófûtés és közbensõ fõfal-padló csatlakozása, MagorTherm hõszigetelés

64 A födém javasolt rétegrendje Tervezett hidegpadló burkolat Ragasztó réteg (esetleg fektetõ habarcs) MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen, valamint lépéshanggátló is egyben) Vb födém MagorTherm 150 hõszigetelõ vakolat Belsõ festés A belsõ fõfal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat Teherhordó falszerkezet MagorTherm 150 vakolat, vagy tervezett falburkolat Lefelé hûlõ födém, középfõfal csatlakozás, MagorTherm hõszigetelés

65 A födém javasolt rétegrendje Parketta panel burkolat Polietilénhab lemez alátét MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen, valamint lépéshanggátló is egyben) Könnyûbeton kitöltõ réteg Acélgerendás (poroszsüveg boltozatos) födém MagorTherm 150 hõszigetelõ vakolat Belsõ festés A belsõ fõfal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat Teherhordó falszerkezet MagorTherm 150 vakolat, vagy tervezett falburkolat Lefelé hûlõ födém, könnyûbeton hõszigetelés, valamint MagorTherm hõszigetelés

66 A födém javasolt rétegrendje MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen, valamint lépéshanggátló is egyben) Fa gerendás födém, alul-felül deszkázva Belsõ vakolat + nádazás Felfelé hûlõ födém, fafödém szerkezet, MagorTherm hõszigetelés

67 A födém javasolt rétegrendje MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen, valamint lépéshanggátló is egyben) Vb gerendás födém MagorTherm 150 mennyezetvakolat A belsõ fõfal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat Teherhordó falszerkezet MagorTherm 150 vakolat, vagy tervezett falburkolat Felfelé hûlõ födém, födémkialakítás eresznél, MagorTherm hõszigetelés

68 A födém javasolt rétegrendje MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen, valamint lépéshanggátló is egyben) Könnyûbeton kitöltõ-hõszigetelõ réteg Acél I gerendás BH tálcás födém MagorTherm 150 mennyezetvakolat A belsõ fõfal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat Teherhordó falszerkezet MagorTherm 150 vakolat, vagy tervezett falburkolat /A. Felfelé hûlõ födém, könnyûbeton hõszigetelés, valamint MagorTherm hõszigetelés

69 A födém javasolt rétegrendje MagorTherm 250 kitöltõ hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen, valamint lépéshanggátló is egyben) Acél I gerendás BH tálcás födém MagorTherm 150 mennyezetvakolat A belsõ fõfal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat Teherhordó falszerkezet MagorTherm 150 vakolat, vagy tervezett falburkolat /B. Felfelé hûlõ födém, MagorTherm hõszigetelés

70 A födém javasolt rétegrendje Tervezett hidegpadló burkolat Ragasztó réteg (esetleg fektetõ habarcs) MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen, valamint lépéshanggátló is egyben) Monolit vb födém MagorTherm 150 hõszigetelõ vakolat Homlokzati festés A külsõ fal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat Teherhordó falszerkezet MagorTherm 150 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen) Külsõ színezés 6.4. Árkád MagorTherm hõszigetelése

71 A födém javasolt rétegrendje Tervezett padlóburkolat MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen, valamint lépéshanggátló is egyben) Vb födém MagorTherm 150 hõszigetelõ vakolat Belsõ festés A belsõ fõfal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat Teherhordó falszerkezet MagorTherm 150 vakolat, vagy tervezett falburkolat A. B Lépéshangszigetelés, közbensõ födém, MagorTherm hõszigetelés

72 A födém javasolt rétegrendje Tervezett hidegpadló burkolat Ragasztó réteg (esetleg fektetõ habarcs) Úsztatott beton MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen, valamint lépéshanggátló is egyben) (2 rétegben készül, az alsó, hõtechnikailag méretezett rétegre fektetett padlófûtés csövekre 3 cm fedõréteg kerül) Vb födém Belsõ mennyezeti MagorTherm 150 vakolat A belsõ fõfal javasolt rétegrendje MagorTherm 150 vakolat, vagy tervezett falburkolat Teherhordó falszerkezet MagorTherm 150 vakolat, vagy tervezett falburkolat Közbensõ födém, padlófûtés és közbensõ fõfal-padló csatlakozása, MagorTherm hõszigetelés

73 A födém javasolt rétegrendje Habalátétes szõnyegpadló burkolat ragasztva MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen, valamint lépéshanggátló is egyben) Fagerendás födém Alsó deszka burkolat Közbensõ födém, MagorTherm könnyûbeton fafödémnél

74 A födém javasolt rétegrendje Ragasztott kerámia burkolat Ragasztó réteg és kent vízszigetelés MagorTherm 250 hõszigetelés lejtésben (3 cm-tõl, hõtechnikai méretezéstõl függõen, valamint lépéshanggátló is egyben) Monolit vb födém MagorTherm 150 hõszigetelõ vakolat Belsõ festés Használati víz ellen szigetelt födém, kent vízszigetelés, MagorTherm hõszigetelés

75 A födém javasolt rétegrendje Ragasztott kerámia burkolat Ragasztó réteg MagorTherm 250 hõszigetelés Geotextíliával kasírozott felületszivárgó PVC szigetelés használati víz ellen Alátét-elválasztó polipropilén filcréteg MagorTherm 250 hõszigetelés lejtésben (3 cm-tõl, hõtechnikai méretezéstõl függõen, valamint lépéshanggátló is egyben) Monolit vb födém MagorTherm 150 hõszigetelõ vakolat Belsõ festés Használati víz elleni PVC lemez vízszigetelés, MagorTherm hõszigetelés

76 A födém javasolt rétegrendje Ragasztott kerámia burkolat Ragasztó réteg MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen, valamint lépéshanggátló is egyben) Monolit vb födém MagorTherm 150 hõszigetelõ vakolat Belsõ festés A födém javasolt rétegrendje Parkettapanel burkolat Polietilénhab lemez alátét MagorTherm 250 hõszigetelés (3 cm-tõl, hõtechnikai méretezéstõl függõen, valamint lépéshanggátló is egyben) Monolit vb födém MagorTherm 150 hõszigetelõ vakolat Belsõ festés 7.3. Lépcsõ lépéshang szigetelése MagorTherm-mel
