Lapostetők Tervezési és kivitelezési irányelvek

Átírás

1 Egyhéjú, egyenes rétegrendű lapostetők inhomogén hőszigetelő lemezekkel Lapostetők Tervezési és kivitelezési irányelvek

2 EGYHÉJÚ, EGYENES RÉTEGRENDŰ LAPOSTETŐK Tartalomjegyzék MONROCK MAX E / hardrock max inhomogén (kétrétegű) hőszigetelő lemezek Acél trapézlemezes (könnyűszerkezetes) lapostető hőszigetelése - mechanikai rögzítéssel Acél trapézlemezes (könnyűszerkezetes)lapostető hőszigetelése - ragasztott rögzítéssel Lapostető hőszigetelése vasbeton födémen - mechanikai rögzítéssel Lapostető hőszigetelése vasbeton födémen - ragasztott rögzítéssel ROCKFALL lejtésképző rendszer Vonalralejtő, ellenlejtő, pontralejtő elemek Kavics leterhelésű lapostető szigetelés vasbeton födémen Növényzettel telepített (zöld)tető szigetelése vasbeton födémen 2

3 1. MONROCK MAX E / hardrock max inhomogén (kétrétegű) hőszigetelő lemezek A MONROCK MAX E / hardrock max a lapostető szigetelések új generációja: kétrétegű, inhomogén kőzetgyapot lemezek. A MONROCK MAX E és a HARDROCK MAX lapostető hőszigetelő lemezek két különböző rétegből állnak, ami egyben a legújabb technológiát is jelenti a hőszigetelés terén. A szilárdabb, tömörebb és keményebb felső réteg biztosítja kőzetgyapot lemez nagyobb ellenállását a pontterheléssel szemben (a MONROCK MAX E esetében Fp 600 N, a HARDROCK MAX esetében Fp 800 N! ), mely így erősebb a hasonló célokra használt, de homogén azaz egyrétegű szigetelő lemezeknél (Fp N). Az erős pontterheléssel szembeni ellenállás biztosítja a szigetelőanyag lépésállóságát, ami már a felhelyezés során is előnyt jelent. A MONROCK MAX E ill. HARDROCK MAX termékek alkalmazhatóak mechanikusan rögzített, ragasztott vagy kavicsleterheléses lapostetőkhöz, műanyag vagy bitumenes szigetelésű tetőfedés esetén is. A MONROCK MAX E ill. a HARDROCK MAX inhomogén kőzetgyapot lemezek táblamérete 2000 x 1200 mm (nagyformátum), vastagsága és hővezetési ellenállása az aktuális árlistában található. A MONROCK MAX E ill. a HARDROCK MAX lemezek tűzállósága a legmagasabb, A1 -es neméghetőségű besorolású, tűz hatására füstöt, mérgezőgázokat nem fejlesztenek, s égve nem csepegnek. A MONROCK MAX E és a HARDROCK MAX hőszigetelő lemezek nagymértékben hozzájárulnak a tűzterjedés kockázatának csökkentéséhez, (MSZ ENV és. rész szerinti vizsgálatok is ezt igazolták) kiválóan alkalmasak tűzgátak kialakítására is. A pontszerű terhelhetőség sokkal fontosabb mérőszám a hőszigetelő lemez minőségének meghatározásánál, mint a nyomófeszültség. A lapostető hőszigetelő lemez elhelyezése és használata során ugyanis nagyobb a valószínűsége a pontszerű terhelésből adódó esetleges sérüléseknek. A MONROCK MAX E és a HARDROCK MAX kőzetgyapot lemezek inhomogén rétegfelépítésűek. A két különböző testsűrűségű réteg nem ragasztással kerül egymás mellé, hanem az egyedülálló, különleges gyártási technológiának köszönhetően alakul ki ez a szálelrendezés. A felső, kb. 2 cm vastag, különlegesen nagy testsűrűségű teherelosztó kőzetgyapot réteg igen nagy ellenállást tanúsít a beépítés és a karbantartás folyamán fellépő terhelésekkel, mechanikai igénybevételekkel szemben. Igen jó a lépésállósági tulajdonsága, vagyis a pontszerű terhelésekkel szemben (cipősarok, stb.) ellenálló, nem nyomódik be. A felső kéreg biztosítja azt is, hogy mechanikus rögzítés esetén a dübeltányér ne húzza be a vízszigetelést a hőszigetelés anyagába mint ahogy az a homogén felépítésű kőzetgyapot lemezek esetén előfordul, így a rögzítés mentén a vízszigetelés széle nem hullámosodik fel, könnyen toldható, hegeszthető. A Rockwool csak abban az esetben vállal tűzvédelmi, akusztikai, hő- és páratechnikai szempontból garanciát a beépített termékeire, amennyiben a tetőszerkezetben kizárólag Rockwool szigetelés kerül beépítésre. Az alsó, kisebb testsűrűségű kőzetgyapot réteg rugalmas, biztosítja a tető élettartama alatt a dübelek folyamatos feszítő erejét, vagyis a dübeltányérok mindig felületen fogják meg a vízszigetelő lemezt. A homogén és inhomogén kőzetgyapot lemezek összehasonlítása az ábrán látható. Az inhomogén kőzetgyapot lemez felső kérgét gyári feliratozás jelöli, melynek a kivitelezés folyamán felülre kell kerülnie! Műszaki adatok Tulajdonság Jel érték Mértékegység Vonatkozó szabvány Monrock Hardrock Max E Max Tűzvédelmi osztályba sorolás A1 A1 EN Deklarált hővezetési tényező λ D 0,08 (!) 0,0 W m 1 K EN EN 1299 Páradiffúziós ellenállási tényező μ 1 1 EN 1162 Felületre merőleges húzószilárdság TR kpa EN 1607 Nyomófeszültség MONROCK MAX E CS(10)0 0 kpa EN % alakváltozásnál hardrock MAX CS(10)70 70 (!) kpa EN 826 Pontszerű terhelhetőség F p 600 (!) 800 (!) N EN 120 Olvadáspont t t > 1000 > 1000 C DIN 102 Vízfelvétel rövid ideig tartó vízbemerítéskor WS 1,0 1,0 kg m 2 EN 1609 Vízfelvétel hosszú ideig tartó vízbemerítéskor WL(P),0,0 kg m 2 EN 1609 Méretállandóság meghatározott hőmérsékleten DS(T+) 1,0 1,0 % EN 160 Méretállandóság meghatározott hőmérsékleten és relatív páratartalmi DS(TH) 1,0 1,0 % EN 160 feltételek mellett -% vagy -% vagy (a) számszerűen nagyobb, Vastagsági tűrés T - mm (a), - mm (a), ill. (b) számszerűen kisebb +% vagy +% vagy tűrést eredményező érték EN 82 + mm (b) + mm (b) a mértékadó. Minősítés

4 EGYHÉJÚ, EGYENES RÉTEGRENDŰ LAPOSTETŐK 2. Acél trapézlemezes (könnyűszerkezetes) lapostető hőszigetelése - mechanikai rögzítéssel Acél trapézlemez 2 Párazáró/Párafékező réteg MONROCK MAX E / HARDROCK MAX Modifikált bitumenes alátétlemez mechanikai rögzítéssel Hegeszthető modifikált bitumenes zárólemez 6 Hőszigetelt falburkolat

5 TERVEZÉSI IRÁNYELVEK Számítási mód általános képlet U U k(max) ( ΔU + ΔU k ) Hőátbocsátási tényező U [W/m²*K], a vonalszerű és pontszerű hőhidak hatása nélkül Lapostető hőszigetelésének vastagsága [cm] Hegeszthető modifikált bitumenes zárólemez - Bitumenes alátétlemez, mechanikai rögzítéssel - MONROCK MAX E hőszigetelés - Párazáró/Párafékező réteg* - Acél trapézlemez 0, 0, 0, 0,2 0,2 0,18 - Hegeszthető modifikált bitumenes zárólemez - Bitumenes alátétlemez, mechanikai rögzítéssel - HARDROCK MAX hőszigetelés - Párazáró/Párafékező réteg* - Acél trapézlemez 0,6 0,7 0,1 0,2 0,21 0,19 * Épületfizikai számítás alapján A jelenleg hatályos 7/2006. (V. 2.) TNM rendelet szerint az épület egészét kell energetikai szempon ból méretezni. A méretezésnél az épület veszteség-jellemzőin kívül épületgépészeti követelmények (veszteségek) is jelentősek. A rendelet 1. sz. mellékletében a tetőfödém szerkezetek minimális hőátbocsátási tényezője U=0,2 [W/m²*K] értékben van meghatározva, a padlásfödémre az U=0,0 [W/m²*K] érték betartása kötelező. A hőhidasság figyelembe vétele a számításokban a 2. sz. melléklet, II./. pont 1. táblázat szerint történik. Itt az U R = U (1+χ) képlet alapján számíthatóak a veszteségek, ahol a χ értékét gyengén hőhidas tetőnél: 0,10, a közepesen hőhidas tetőnél: 0,1 és az erősen hőhidas tetőnél: 0,20 értékkel kell figyelembe venni. Tekintettel arra, hogy a hőhidasság mértéke erősen függ a tetők méretétől, az áttörések és felépítmény szegélyek hosszától egyéni méretezések szükségesek. A rétegrendi hőátbocsátási tényező (U) számított értékét befolyásolja még az acél (hőhídként működő) rögzítőelemek száma, az egyrétegű hőszigetelések nem korrekt egymáshoz illesztése miatti veszteség is, de erre olyan szabályt, amely egyszerűen képletbe foglalható a rendelet nem tartalmaz. A fentiek alapján a minimálisan szükséges hőszigetelési értékek (1-16 cm) legalább 10-20% mértékkel növelendők. Ez a gyakorlatban 2- cm többletet eredményez a vastagságban. A rétegtervi számítások elvégezhetőek az MSZ 0-10/2 szabvány alapján, illetve a forgalomban lévő, épületfizikai számításokat végző szoftverekkel. Megjegyzések a hőtechnikai számításokhoz MONROCK MAX E és a HARDROCK MAX hőszigetelő táblák minimális vastagsága acél trapézlemezen. A gyakorlatban nem lehetséges, hogy MONROCK MAX E/ HARDROCK MAX lemezek összeillesztései mindig a trapézlemez felső sávjára essenek, mert az acél trapézlemezek szélességi méretei nem egyeznek a hőszigetelő lemezek méreteivel. Ennek következtében a lemezek összeillesztései gyakran a mélyedések fölé esnek. Annak az érdekében, hogy megelőzzük a lemezek szélének letörését a trapéz-profil mélyedése feletti összeillesztésénél, ajánlatos az alábbi táblázatban megadott minimális szigetelő lemez vastag-ságokat figyelembe venni. MONROCK MAX E és HARDROCK MAX lemezek megkövetelt minimális vastagsága trapézlemezeken csak egy plusz feltétel. Ez az U hővezetési együttható szempontjából végzett hőtechnikai számításoktól függetlenül mindig ellenőrizendő. Lapostetők besorolása az igénybevételek alapján Tetők felosztása hozzáférés szerint Tetők, melyeken speciális berendezések javítása miatt szükséges a megközelítés Tetők, melyeken csak a tető borításának vagy vízelvezetésének javítása vagy karbantartása esetében szükséges a megközelítés Tetők, melyeken megengedett az időszakos gyalogos forgalom az üzemeltetés során, pl. a klímaberendezés vagy szűrők*naponkénti karbantartása Növényzettel telepített (extenzív) zöldtetők HARDROCK MAX MONROCK MAX E * Megengedett a tető kivitelezése MONROCK MAX E lemezzel, de a közlekedő útvonalakat 1 cm vastag gumiőrlemény lemez sávval, mint teherelosztó réteggel kell készíteni. Tetők felosztása lejtés értéke szerint 2 - % -os lejtésű lapostetőkkisebb csapadékvíz tócsák kialakulása megengedett Jó vízelvezetéssel rendelkező kavics terhelésű tetők 2% feletti lejtéssel Jó vízelvezetéssel rendelkező tetők, ezen belül olyanok, ahol a nagyobb lejtés nem tesz lehetővé kavicsterhelést HARDROCK MAX MONROCK MAX E Acél trapézlemez profilok felső élei közötti távolság Lw [mm] rajz szerint MONROCK MAX E / HARDROCK MAX hőszigetelés min. vastagsága S [mm]

6 KIVITELEZÉSI IRÁNYELVEK MONROCK MAX E vagy HARDROCK MAX lemezeken fektetett tetőszigetelések (mechanikai rögzítéssel)* Hegeszthető modifikált (polimer-bitumenes) lemezek * Polimer-bitumenes lemezek: - elasztomer-bitumenes (módosított SBS sztirol-butadien-sztirol) lemezeket, - plasztomer-bitumenes (módosított APP ataktikus polipropilén) lemezeket. ** Mechanikai rögzítéssel alkalmazott alátétlemezeket alkalmasságuk szempontjából meg kell vizsgálni és a Műszaki Engedélyében rendelkezniük kell megfelelő bejegyzéssel. ** Ajánlott polimer-bitumenes zárólemezek, melyek hordozó rétege: - poliészterfátyol, amelynek szakítószilárdsága nagyobb, mint 600N/cm, - poliészter fátyol, hosszanti, vagy diagonál elrendezésű üvegszállal erősítve, - poliészter vagy poliészter-üvegszál hordozójú alátétrétegekre lehetséges egy réteg hegesztett, üvegfátyol alapú, polimer-bitumenes fedőlemez alkalmazása (ez függ a tető igénybevételi fokozatától). Egyrétegű PVC membránok. A PVC tetőszigetelés kalander eljárással készül. Alapanyaga 0% PVC valamint töltő és adalék anyagok, UV sugárzás stabilizátorok, pigmentek és más ellenálló képességét növelő komponensek. A PVC szigetelést a következő rögzítés-technológiák esetén alkalmazzák: - mechanikai rögzítés - leterhelő réteggel, (pl. mosott kavics, vagy fagyálló beton lapokkal) - növényzettel telepített (zöld)tető EPDM lemez szigetelések EPDM membrán szintetikus kaucsukból készül, kőolaj finomításának termékeiből (etilén és propilén). Az EPDM lemez szigetelést a következő rögzítés-technológiák esetén alkalmazzák: - mechanikai rögzítés - leterhelő réteggel, (pl. mosott kavics, vagy fagyálló beton lapokkal) - növényzettel telepített (zöld)tető A ROCKWOOL termékeken alkalmazott tetőszigetelésekről és alkalmazási technológiáról részletes információ elérhető az anyagok gyártóinál. Kivitelezés technológiája. Megoldás kétrétegű szigetelőlemez fedéssel Műveletek sorrendje Műveletek leírása A párafékező fóliát lazán kiterítjük a trapézlemezre 10 cm átlapolással A párafékező fóliát összeragasztjuk az öntapadó szalaggal, a tetőszéleken felhajtjuk és rögzítjük. A párafékező fóliára lazán lerakjuk a MONROCK MAX E vagy a HARDROCK MAX hőszigetelő lemezeket. A hőszigetelő lemezeket szorosan egymáshoz toljuk. Az egyes sorokat kötésben és eltolással rakjuk le. A mechanikai rögzítő elemek segítségével egyidejűleg rögzítjük a szigetelő lemezt és az alatta lévő párafékező fóliát a trapézlemezhez. A mechanikai rögzítő elemeket az átlapolásokon helyezzük el, a tető zóna szerinti kiosztásban. A rögzítés hatékonyságának növelésére, főleg nagy tetők esetén, automata csavarbehajtót lehet alkalmazni. Az alátétlemezt az átlapolás szélességében összehegesztjük. A záróréteget feles eltolással fektetjük és teljes szélességében hozzáhegesztjük az alátétlemezhez. Anyag Minősített PE/ PVC párafékező fólia PE öntapadó szalag MONROCK MAX E vagy HARDROCK MAX hőszigetelő lemezek Mechanikai rögzítőelemek a tetőszigetelés rétegeinek rögzítéséhez Bitumenes alátétlemez Hegeszthető, modifikált bitumenes zárólemez Mechanikus rögzítés A mechanikai rögzítő-elemek fajtái - rozsdamentes acél csavar, leszorító alátéttel (ZnAL bevonatú acéllemez), - edzett szénacél csavar, korrózióvédelemmel, leszorító alátéttel, - műanyag dübel, süllyesztett csavarfejjel. A mechanikai rögzítő-elemek száma b a/2 a/8 a ha b<1, a A mechanikai rögzítő-elemek száma és kiosztása a statikai számítások alapján kerüljön meghatározásra. Az ÉMSZ Tervezési és Kivitelezési Irányelve (8,1... táblázata) szerint általános esetben javasolt kiosztás: a tető belső mezőjében db rögzítő 1 m²-re, 6 db rögzítő a tető szélső sávjában, 9 db rögzítő pedig a tető sarokmezőben. Kiegészítő információk: Kérjük, ellenőrizzék a rögzítő-elemek mechanikai szilárdságára vonatkozó információkat, valamint a rögzítő-elemek gyártójának ajánlását, hogy egy adott tetőfödém anyagához melyik rögzítőelem a megfelelő. 1. A rögzítőelemek hosszát a ROCKWOOL hőszigetelés vastagságának megfelelően kell megválasztani. 2. A rögzítőelemek típusának kiválasztásáért, mennyiségéért és kiosztásáért a tervező a felelős.. A rögzítőelemek típusát, mennyiségét és a tetőn való kiosztását a műszaki tervben kell előírni. A páravédelmi réteg perem zóna sarok zóna Olyan helységekben, ahol a levegő relatív páratartalma meghaladja az 0%-ot (konyhák, fürdőszobák, stb.) párazáró réteget kell készíteni. Olyan helyiségek felett, ahol a levegő relatív páratartalma meghaladja a 7%-ot, a hőmérséklet a 2 C értéket, átszellőztetett, hidegtetőt kell készíteni (fürdők, uszodák, stb.). Párazáró/párafékező szigetelésnek használjuk: - Minősített stabilizált, párafékező PE/PVC fóliát, - Polimer-bitumenes párafékező szigetelő lemezt, - Alufólia betétes bitumenes szigetelő lemezt (lapostetők), - Műanyag hálóval erősített alumínium fóliát (magastetők). 1. A tervező felel a minősített párafékező fólia típusának és vastagságának kiválasztásért. Épületfizikai számítás szükséges! 2. A párafékező fólia, vagy bitumenes párazáró/párafékező réteg típusa és vastagsága a műszaki tervben legyen előírva. GŐZNYOMÁS-LEVEZETÉS KISZELLŐZTETÉS Gondoskodni kell a lapostetőben lévő pára/gőz kivezetéséről. A tetőfödém gőznyomásának kiegyenlítése és kivezetése a csapadékvíz-szigetelés mechanikai rögzítésével, a szegélyező bádogos munkák megfelelő kialakításával valamint páraszellőzők beépítésével oldható meg. Páraszellőzőket a tető felületének minden 0-7 m²-re kell számítani. A kiszellőzők magassága a tető fedése felett minimum 20 cm legyen. b a/2 a/8 a ha b>1, a 6

7 2.1. Párafékező/Párazáró fólia fektetése acél trapézlemezen 2.2. MONROCK MAX E / HARDROCK MAX hőszigetelő lemezek fektetése 2.. A bitumenes alátétlemez mechanikai rögzítése 2.. Bitumenes zárólemez hegesztése alátétlemezhez 2.. Az elkészült tető 7

8 EGYHÉJÚ, EGYENES RÉTEGRENDŰ LAPOSTETŐK Acél trapézlemezes (könnyűszerkezetes) lapostető hőszigetelése - ragasztott rögzítéssel Acél trapézlemez 2 Párazáró/Párafékező réteg MONROCK MAX E / HARDROCK MAX hőszigetelés bitumenes ragasztóval hidegen ragasztva a párazáró / párafékező réteghez Bitumenes alátétlemez bitumenes ragasztóval ragasztva a MONROCK MAX E / HARDROCK MAX hőszigetelő lemezhez Hegeszthető modifikált bitumenes zárólemez 6 Hőszigetelt falburkolat 8

9 TERVEZÉSI IRÁNYELVEK Számítási mód általános képlet U U k(max) ( ΔU + ΔU k ) Hőátbocsátási tényező U [W/m²*K], a vonalszerű és pontszerű hőhidak hatása nélkül Lapostető hőszigetelésének vastagsága [cm] Hegeszthető modifikált bitumenes zárólemez - Bitumenes alátétlemez, mechanikai rögzítéssel - MONROCK MAX E hőszigetelés - Párazáró/Párafékező réteg* - Acél trapézlemez 0, 0, 0, 0,2 0,2 0,18 - Hegeszthető modifikált bitumenes zárólemez - Bitumenes alátétlemez, mechanikai rögzítéssel - HARDROCK MAX hőszigetelés - Párazáró/Párafékező réteg* - Acél trapézlemez 0,6 0,7 0,1 0,2 0,21 0,19 * Épületfizikai számítás alapján A jelenleg hatályos 7/2006. (V. 2.) TNM rendelet szerint az épület egészét kell energetikai szempon ból méretezni. A méretezésnél az épület veszteség-jellemzőin kívül épületgépészeti követelmények (veszteségek) is jelentősek. A rendelet 1. sz. mellékletében a tetőfödém szerkezetek minimális hőátbocsátási tényezője U=0,2 [W/m²*K] értékben van meghatározva, a padlásfödémre az U=0,0 [W/m²*K] érték betartása kötelező. A hőhidasság figyelembe vétele a számításokban a 2. sz. melléklet, II./. pont 1. táblázat szerint történik. Itt az U R = U (1+χ) képlet alapján számíthatóak a veszteségek, ahol a χ értékét gyengén hőhidas tetőnél: 0,10, a közepesen hőhidas tetőnél: 0,1 és az erősen hőhidas tetőnél: 0,20 értékkel kell figyelembe venni. Tekintettel arra, hogy a hőhidasság mértéke erősen függ a tetők méretétől, az áttörések és felépítmény szegélyek hosszától egyéni méretezések szükségesek. A rétegrendi hőátbocsátási tényező (U) számított értékét befolyásolja még az acél (hőhídként működő) rögzítőelemek száma, az egyrétegű hőszigetelések nem korrekt egymáshoz illesztése miatti veszteség is, de erre olyan szabályt, amely egyszerűen képletbe foglalható a rendelet nem tartalmaz. A fentiek alapján a minimálisan szükséges hőszigetelési értékek (1-16 cm) legalább 10-20% mértékkel növelendők. Ez a gyakorlatban 2- cm többletet eredményez a vastagságban. A rétegtervi számítások elvégezhetőek az MSZ 0-10/2 szabvány alapján, illetve a forgalomban lévő, épületfizikai számításokat végző szoftverekkel. Megjegyzések a hőtechnikai számításokhoz MONROCK MAX E és a HARDROCK MAX hőszigetelő táblák minimális vastagsága acél trapézlemezen. A gyakorlatban nem lehetséges, hogy MONROCK MAX E/ HARDROCK MAX lemezek összeillesztései mindig a trapézlemez felső sávjára essenek, mert az acél trapézlemezek szélességi méretei nem egyeznek a hőszigetelő lemezek méreteivel. Ennek következtében a lemezek összeillesztései gyakran a mélyedések fölé esnek. Annak az érdekében, hogy megelőzzük a lemezek szélének letörését a trapéz-profil mélyedése feletti összeillesztésénél, ajánlatos az alábbi táblázatban megadott minimális szigetelő lemez vastagságokat figyelembe venni. MONROCK MAX E és HARDROCK MAX lemezek megkövetelt minimális vastagsága trapézlemezeken csak egy plusz feltétel. Ez az U hővezetési együttható szempontjából végzett hőtechnikai számításoktól függetlenül mindig ellenőrizendő. Lapostetők besorolása az igénybevételek alapján Tetők felosztása hozzáférés szerint Tetők, melyeken speciális berendezések javítása miatt szükséges a megközelítés Tetők, melyeken csak a tető borításának vagy vízelvezetésének javítása vagy karbantartása esetében szükséges a megközelítés Tetők, melyeken megengedett az időszakos gyalogos forgalom az üzemeltetés során, pl. a klímaberendezés vagy szűrők*naponkénti karbantartása Növényzettel telepített (extenzív) zöldtetők HARDROCK MAX MONROCK MAX E * Megengedett a tető kivitelezése MONROCK MAX E lemezzel, de a közlekedő útvonalakat 1 cm vastag gumiőrlemény lemez sávval, mint teherelosztó réteggel kell készíteni. Tetők felosztása lejtés értéke szerint 2 - % -os lejtésű lapostetők - kisebb csapadékvíz tócsák kialakulása megengedett Jó vízelvezetéssel rendelkező kavics terhelésű tetők 2% feletti lejtéssel Jó vízelvezetéssel rendelkező tetők, ezen belül olyanok, ahol a nagyobb lejtés nem tesz lehetővé kavicsterhelést HARDROCK MAX MONROCK MAX E Acél trapézlemez profilok felső élei közötti távolság Lw [mm] rajz szerint MONROCK MAX E / HARDROCK MAX hőszigetelés min. vastagsága S [mm]

10 KIVITELEZÉSI IRÁNYELVEK MONROCK MAX E vagy HARDROCK MAX lemezeken fektetett tetőszigetelések (ragasztott rögzítéssel)* Két rétegű szigetelések: - bitumenes alátétlemez olyan hordozóréteggel, mely minimum 600 N szakítószilárdságot biztosít ( cm széles csíkon mérve), - poliészter vagy üvegszövet hordozójú alátét rétegeknél lehetséges zárórétegként a hegesztett polimer-bitumenes poliészter hordozójú fedőlemezeket alkalmazni, min. 600 N/cm szakítószilárdsággal. - poliészter hordozójú alátét rétegeknél lehetséges zárórétegként hegesztett, polimer-bitumenes, üvegfátyol hordozójú lemezek alkalmazása. Az üvegfátyol hordozójú szigetelő lemezeknek gyengébb a szakítószilárdságuk, minta fent említett lemezeké. Ezek a lemezek könnyen sérülnek a fektetés során. MONROCK MAX E / HARDROCK MAX hőszigetelések esetén nem ajánlatos az alkalmazásuk a szakadás vagy a sérülés veszélye miatt. * Más alapú lemezek alkalmazása is lehetséges, miután a lemez gyártója pozitív véleményt adott. Ragasztóanyag szükséglet Ragasztott réteg Hőszigetelés az alaphoz Ragasztó felvétel Sávokban 8 cm széles sávok Pontszerűen (foltokban) pont egy lemezre Felhasználás egysége Ragasztóanyag felhasználása Belső mező Szélső sáv Sarokmező kg/m 2 0,6 0,8 1,2 Sávok száma 1 m szélességre 6 kg/m 2 0,6 0,8 1,2 Teljes felhasználás kg/m 2 0,6 0,8 1,2 Kivitelezés technológiája Megoldás kétrétegű szigetelőlemez fedéssel Alátétlemez a hőszigeteléshez Műveletek sorrendje 1 2 Műveletek leírása A párazáró/párafékező réteget lángolvasztással leragasztjuk a trapézlemez felső bordáihoz vagy hozzá ragasztjuk az öntapadó szigetelőlemezt Leragasztjuk a hőszigetelő lemezeket. A ragasztót pneumatikus hajtású géppel sávokban visszük fel az aljzatra. Másik megoldás a ragasztó kézi felvitele sávokban. Harmadik módszer - a lemezre öt pontban pogácsaszerű mennyiséget visszünk fel négy foltot a saroknál és a közepére. Az 1 m szélességre eső ragasztósávok száma a tető zónájától függ. A belső mezőben a ragasztót felvisszük a lemez felületének kb. 2%-ra, szegélysávban kb. %-ra, a sarokmezőben a lemez felületének kb. 0%-ra. A lemezt a ragasztó felvételtől számítva kb. 1 percig odaszorítjuk. Ez az idő szükséges ahhoz, hogy a ragasztóból elpárologjanak illékony komponensei. Gondosan odatoljuk a lemezeket egymáshoz, hogy kizárjuk a hőhidak kialakulásának a lehetőségét. MONROCK MAX E / HARDROCK MAX leme-zekhez és egymáshoz, átlapolással leragasztjuk az alátétlemezt. A záróréteget teljes szélességében hozzáhegesztjük az alátétlemezhez. Anyag Párazáró vagy öntapadó szigetelőlemez MONROCK MAX E, HARDROCK MAX hőszigetelő lemez, minősített bitumenes hideg ragasztó Bitumenes alátétlemez Hegeszthető modifikált bitumenes zárólemez Párazáró réteg a) hegeszthető polimer-bitumenes lemezek, öntapadó vagy más bitumenes lemezek, amelyeket a gyártók ajánlják a tetőrendsze rek páravédelmi rétegének kivitelezésére, b) hegeszthető, alumíniumfólia-betétes, polimer-bitumenes lemezek. Mechanikai rögzítő-elemek Ahhoz, hogy a tető szigetelő rétegeinek szélerők elleni rögzítése még jobb legyen, a tető szélső sávjában és a sarokmezőben (ahol a szél szívó hatása a legnagyobb) mechanikai rögzítő-elemeket kell alkalmazni a 6. oldalon megadott mennyiségekben. Alapozás, kellősítés Új acél trapézlemezes tető szigetelésénél, ahol nem alkalmazunk külön páravédelmi réteget, a függőleges felületen egy rétegben, a tetőfedő rendszerek gyártói által ajánlott alapozóval kellősítjük. Két alternatív alkalmazás lehetséges: - MONROCK MAX E / HARDROCK MAX lemezek hidegragasztása - MONROCK MAX E / HARDROCK MAX lemezek melegen történő ragasztása. A páravédelmi réteg Olyan helységekben, ahol a levegő relatív páratartalma meghaladja az 0%-ot (konyhák, fürdőszobák, stb.) párazáró réteget kell készíteni. Olyan helyiségek felett, ahol a levegő relatív páratartalma meghaladja a 7%-ot, a hőmérséklet a 2 C értéket, átszellőztetett, hidegtetőt kell készíteni (fürdők, uszodák, stb.). Párazáró/párafékező szigetelésnek használjuk: - Polimer-bitumenes párafékező szigetelő lemezt, - Alufólia betétes bitumenes szigetelő lemezt (lapostetők). 1. A tervező felel a minősített párafékező fólia típusának és vastagságának kiválasztásért. Épületfizikai számítás szükséges! 2. A párafékező fólia, vagy bitumenes párazáró/párafékező réteg típusa és vastagsága a műszaki tervben legyen előírva. GŐZNYOMÁS-LEVEZETÉS KISZELLŐZTETÉS Gondoskodni kell a lapostetőben lévő pára/gőz kivezetéséről. A tetőfödém gőznyomásának kiegyenlítése és kivezetése a csapadékvíz-szigetelés mechanikai rögzítésével, a szegélyező bádogos munkák megfelelő kialakításával valamint páraszellőzők beépítésével oldható meg. Páraszellőzőket a tető felületének minden 0-7 m²-re kell számítani. A kiszellőzők magassága a tető fedése felett minimum 20 cm legyen. Kivitelezési technológia leírása és a ragasztó felhasználásáról szóló információ található a minősített ragasztók csomagolásán elhelyezett alkalmazási leírásban. A ragasztó átlagos felhasználása mindkét ragasztási réteg számára együttesen legalább 0,8 kg/m² legyen. 10

11 .1. Párazáró / Párafékező lemez leragasztása az acél trapézlemezhez.2. MONROCK MAX E / HARDROCK MAX hőszigetelő lemezek leragasztása az aljzathoz hideg bitumenes ragasztóval.. Bitumenes alátétlemez ragasztása MONROCK MAX E / HARDROCK MAX lemezhez hideg ragasztó foltokkal.. Bitumenes zárólemez lehegesztése az alátétlemezhez.. Az elkészült tető 11

12 EGYHÉJÚ, EGYENES RÉTEGRENDŰ LAPOSTETŐK. Lapostető hőszigetelése vasbeton födémen - mechanikai rögzítéssel Monolit/előregyártott vasbeton födém 2 Párazáró/Párafékező réteg MONROCK MAX E / HARDROCK MAX Modifikált bitumenes alátétlemez mechanikai rögzítéssel Hegeszthető modifikált bitumenes zárólemez 6 Attika fal hőszigetelése 12

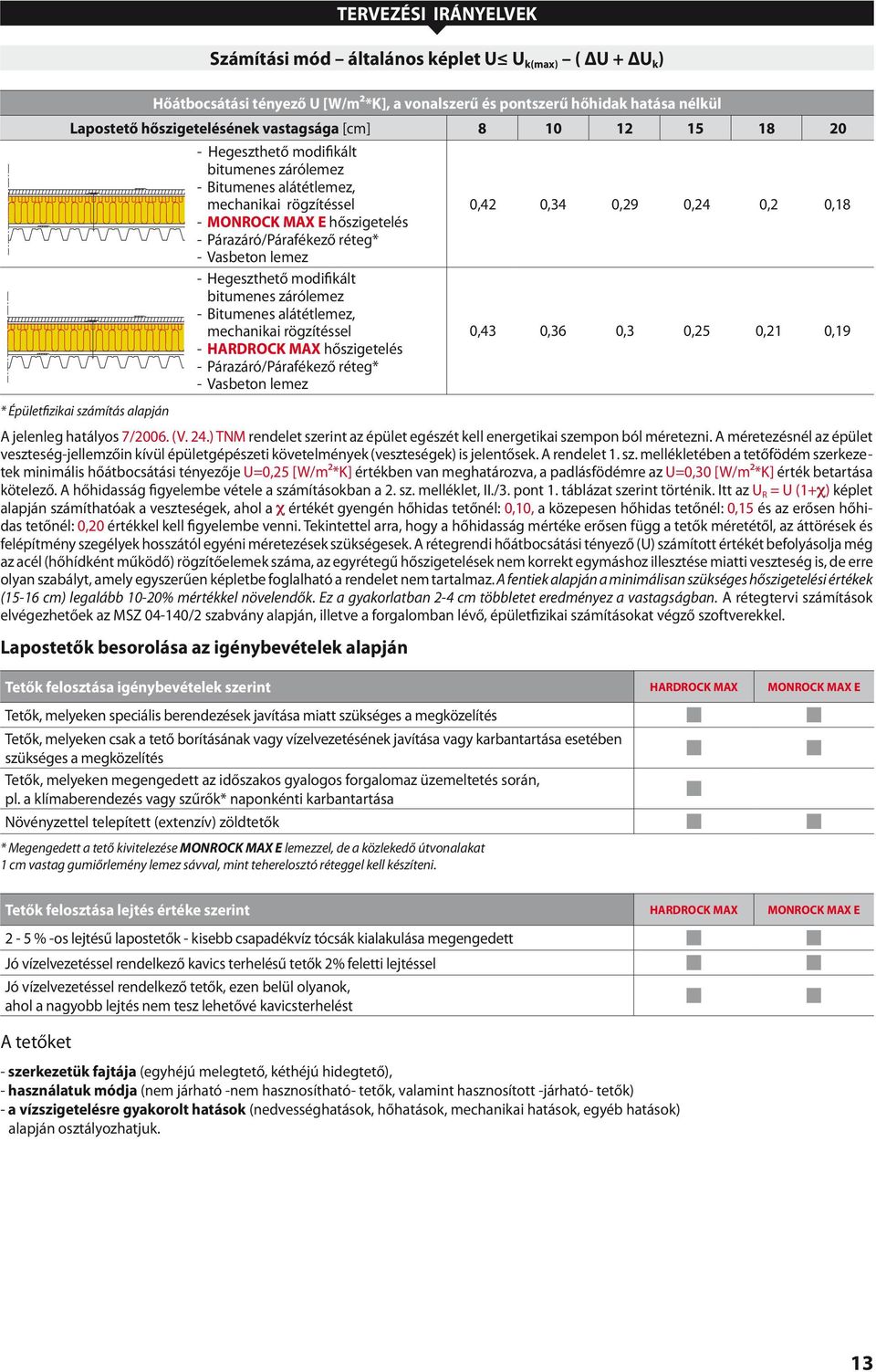

13 TERVEZÉSI IRÁNYELVEK Számítási mód általános képlet U U k(max) ( ΔU + ΔU k ) Hőátbocsátási tényező U [W/m²*K], a vonalszerű és pontszerű hőhidak hatása nélkül Lapostető hőszigetelésének vastagsága [cm] Hegeszthető modifikált bitumenes zárólemez - Bitumenes alátétlemez, mechanikai rögzítéssel 0,2 0, 0,29 0,2 0,2 0,18 - MONROCK MAX E hőszigetelés - Párazáró/Párafékező réteg* - Vasbeton lemez - Hegeszthető modifikált bitumenes zárólemez - Bitumenes alátétlemez, mechanikai rögzítéssel 0, 0,6 0, 0,2 0,21 0,19 - HARDROCK MAX hőszigetelés - Párazáró/Párafékező réteg* - Vasbeton lemez * Épületfizikai számítás alapján A jelenleg hatályos 7/2006. (V. 2.) TNM rendelet szerint az épület egészét kell energetikai szempon ból méretezni. A méretezésnél az épület veszteség-jellemzőin kívül épületgépészeti követelmények (veszteségek) is jelentősek. A rendelet 1. sz. mellékletében a tetőfödém szerkezetek minimális hőátbocsátási tényezője U=0,2 [W/m²*K] értékben van meghatározva, a padlásfödémre az U=0,0 [W/m²*K] érték betartása kötelező. A hőhidasság figyelembe vétele a számításokban a 2. sz. melléklet, II./. pont 1. táblázat szerint történik. Itt az U R = U (1+χ) képlet alapján számíthatóak a veszteségek, ahol a χ értékét gyengén hőhidas tetőnél: 0,10, a közepesen hőhidas tetőnél: 0,1 és az erősen hőhidas tetőnél: 0,20 értékkel kell figyelembe venni. Tekintettel arra, hogy a hőhidasság mértéke erősen függ a tetők méretétől, az áttörések és felépítmény szegélyek hosszától egyéni méretezések szükségesek. A rétegrendi hőátbocsátási tényező (U) számított értékét befolyásolja még az acél (hőhídként működő) rögzítőelemek száma, az egyrétegű hőszigetelések nem korrekt egymáshoz illesztése miatti veszteség is, de erre olyan szabályt, amely egyszerűen képletbe foglalható a rendelet nem tartalmaz. A fentiek alapján a minimálisan szükséges hőszigetelési értékek (1-16 cm) legalább 10-20% mértékkel növelendők. Ez a gyakorlatban 2- cm többletet eredményez a vastagságban. A rétegtervi számítások elvégezhetőek az MSZ 0-10/2 szabvány alapján, illetve a forgalomban lévő, épületfizikai számításokat végző szoftverekkel. Lapostetők besorolása az igénybevételek alapján Tetők felosztása igénybevételek szerint HARDROCK MAX MONROCK MAX E Tetők, melyeken speciális berendezések javítása miatt szükséges a megközelítés Tetők, melyeken csak a tető borításának vagy vízelvezetésének javítása vagy karbantartása esetében szükséges a megközelítés Tetők, melyeken megengedett az időszakos gyalogos forgalomaz üzemeltetés során, pl. a klímaberendezés vagy szűrők* naponkénti karbantartása Növényzettel telepített (extenzív) zöldtetők * Megengedett a tető kivitelezése MONROCK MAX E lemezzel, de a közlekedő útvonalakat 1 cm vastag gumiőrlemény lemez sávval, mint teherelosztó réteggel kell készíteni. Tetők felosztása lejtés értéke szerint HARDROCK MAX MONROCK MAX E 2 - % -os lejtésű lapostetők - kisebb csapadékvíz tócsák kialakulása megengedett Jó vízelvezetéssel rendelkező kavics terhelésű tetők 2% feletti lejtéssel Jó vízelvezetéssel rendelkező tetők, ezen belül olyanok, ahol a nagyobb lejtés nem tesz lehetővé kavicsterhelést A tetőket - szerkezetük fajtája (egyhéjú melegtető, kéthéjú hidegtető), - használatuk módja (nem járható -nem hasznosítható- tetők, valamint hasznosított -járható- tetők) - a vízszigetelésre gyakorolt hatások (nedvességhatások, hőhatások, mechanikai hatások, egyéb hatások) alapján osztályozhatjuk. 1

14 KIVITELEZÉSI IRÁNYELVEK MONROCK MAX E vagy HARDROCK MAX lemezeken fektetett tetőszigetelések (mechanikai rögzítéssel)* Hegeszthető modifikált (polimer-bitumenes) lemezek * Polimer-bitumenes lemezek: - elasztomer-bitumenes (módosított SBS sztirol-butadien-sztirol) lemezeket, - plasztomer-bitumenes (módosított APP ataktikus polipropilén) lemezeket. ** Mechanikai rögzítéssel alkalmazott alátétlemezeket alkalmas ságuk szempontjából meg kell vizsgálni és a Műszaki Engedélyében rendelkezniük kell megfelelő bejegyzéssel. ** Ajánlott polimer-bitumenes zárólemezek, melyek hordozó rétege: - poliészterfátyol, amelynek szakítószilárdsága nagyobb, mint 600N/cm, - poliészter fátyol, hosszanti, vagy diagonál elrendezésű üvegszállal erősítve, - poliészter vagy poliészter-üvegszál hordozójú alátétrétegekre lehetséges egy réteg hegesztett, üvegfátyol alapú, polimerbitumenes fedőlemez alkalmazása (ez függ a tető igénybevételi fokozatától). Egyrétegű PVC lemez szigetelések. A PVC tetőszigetelés kalander eljárással készül. Alapanyaga 0% PVC valamint töltő és adalék anyagok, UV sugárzás stabilizátorok, pigmentek és más ellenálló képességét növelő komponensek. A PVC szigetelést a következő rögzítés-technológiák esetén alkalmazzák: - mechanikai rögzítés - leterhelő réteggel, (pl. mosott kavics, vagy fagyálló beton lapokkal) - növényzettel telepített (zöld)tető EPDM lemez szigetelések Az EPDM lemez szintetikus kaucsukból készül, kőolaj finomításának termékeiből (etilén és propilén). Az EPDM lemez szigetelést a következő rögzítés-technológiák esetén alkalmazzák: - mechanikai rögzítés - leterhelő réteggel, (pl. mosott kavics, vagy fagyálló beton lapokkal) - növényzettel telepített (zöld)tető A ROCKWOOL termékeken alkalmazott tetőszigetelésekről és alkalmazási technológiáról részletes információ elérhető az anyagok gyártóinál. Kivitelezés technológiája. Megoldás kétrétegű szigetelőlemez fedéssel Műveletek sorrendje Műveletek leírása A párafékező fóliát lazán kiterítjük a vasbeton lemezre 10 cm átlapolással A párafékező fóliát összeragasztjuk az öntapadó szalaggal, a tetőszéleken felhajtjuk és rögzítjük. A párafékező fóliára lazán lerakjuk a MONROCK MAX E vagy a HARDROCK MAX hőszigetelő lemezeket. A hőszigetelő lemezeket szorosan egymáshoz toljuk. Az egyes sorokat kötésben és eltolással rakjuk le. A mechanikai rögzítő elemek segítségével egyidejűleg rögzítjük a szigetelő lemezt és az alatta lévő párafékező fóliát a vasbeton lemezhez. A mechanikai rögzítő elemeket az átlapolásokon helyezzük el, a tető zóna szerinti kiosztásban. A rögzítés hatékonyságának növelésére, főleg nagy tetők esetén, automata csavarbehajtót lehet alkalmazni. Az alátétlemezt az átlapolás szélességében összehegesztjük. A záróréteget feles eltolással fektetjük és teljes szélességében hozzáhegesztjük az alátétlemezhez. Anyag Minősített PE/PVC párafékező fólia PE öntapadó szalag MONROCK MAX E vagy HARDROCK MAX hőszigetelő lemezek Mechanikai rögzítőelemek a tetőszigetelés rétegeinek rögzítéséhez Alátétlemez Kétrétegű tetőszigetelő rendszer zárólemeze Mechanikai rögzítés A mechanikai rögzítő-elemek fajtái - rozsdamentes acél csavar, leszorító alátéttel (ZnAL bevonatú acéllemez), - edzett szénacél csavar, korrózióvédelemmel, leszorító alátéttel, - műanyag dübel, süllyesztett csavarfejjel. A mechanikai rögzítő-elemek száma b a/2 a/8 a Ha b < 1, a A mechanikai rögzítő-elemek száma és kiosztása a statikai számítások alapján kerüljön meghatározásra. Az ÉMSZ Tervezési és Kivitelezési Irányelve (8,1... táblázata) szerint általános esetben javasolt kiosztás: a tető belső mezőjében db rögzítő 1 m²-re, 6 db rögzítő a tető szélső sávjában, 9 db rögzítő pedig a tető sarokmezőben. Kiegészítő információk: Kérjük, ellenőrizzék a rögzítő-elemek mechanikai szilárdságára vonatkozó információkat, valamint a rögzítő-elemek gyártójának ajánlását, hogy egy adott tetőfödém anyagához melyik rögzítőelem a megfelelő. 1. A rögzítő-elemek hosszát a ROCKWOOL hőszigetelés vastagságának megfelelően kell megválasztani. 2. A rögzítő-elemek típusának kiválasztásáért, mennyiségéért és kiosztásáért a tervező a felelős.. A rögzítő-elemek típusát, mennyiségét és a tetőn való kiosztását a műszaki tervben kell előírni. A páravédelmi réteg Olyan helységekben, ahol a levegő relatív páratartalma meghaladja az 0%-ot (konyhák, fürdőszobák, stb.) párazáró réteget kell készíteni. Olyan helyiségek felett, ahol a levegő relatív páratartalma meghaladja a 7%-ot, a hőmérséklet a 2 C értéket, átszellőztetett, két részre osztott, hidegtető födémeket kell készíteni (fürdők, uszodák, stb.). Párazáró/párafékező szigetelésnek használjuk: - Minősített stabilizált, párafékező PE/PVC fóliát, - Polimer-bitumenes párafékező szigetelő lemezt, - Alufólia betétes bitumenes szigetelő lemezt (lapostetők), - Műanyag hálóval erősített alumínium fóliát (magastetők). perem zóna sarok zóna 1. A tervező felel a minősített párafékező fólia típusának és vastagságánakkiválasztásért. Épületfizikai számítás szükséges! 2. A párafékező fólia, vagy bitumenes párazáró/párafékező réteg típusa és vastagsága a műszaki tervben legyen előírva. GŐZNYOMÁS-LEVEZETÉS KISZELLŐZTETÉS Gondoskodni kell a lapostetőben lévő pára/gőz kivezetéséről. A tetőfödém gőznyomásának kiegyenlítése és kivezetése a csapadékvíz-szigetelés mechanikai rögzítésével, a szegélyező bádogos munkák megfelelő kialakításával valamint páraszellőzők beépítésével oldható meg. Páraszellőzőket a tető felületének minden 0-7 m²-re kell számítani. A kiszellőzők magassága a tető fedése felett minimum 20 cm legyen. b a/2 a/8 a ha b > 1, a 1

15 .1. Páravédelmi réteg elhelyezése vasbeton födémen.2. MONROCK MAX E / HARDROCK MAX hőszigetelések fektetése szárazon.. Alátétlemez fektetése és mechanikai rögzítése.. Bitumenes zárólemez hegesztése az alátétlemezre.. Az elkészült tető 1

16 EGYHÉJÚ, EGYENES RÉTEGRENDŰ LAPOSTETŐK Lapostető hőszigetelése vasbeton födémen - ragasztott rögzítéssel Monolit /előregyártott betonfödém 2 Párazáró/Párafékező réteg MONROCK MAX E / HARDROCK MAX hőszigetelés bitumenes ragasztóval hidegen ragasztva a párazáró/párafékező réteghez Bitumenes alátétlemez bitumenes ragasztóval ragasztva a MONROCK MAX E / HARDROCK MAX hőszigetelő lemezhez Hegeszthető modifikált bitumenes zárólemez Attika fal hőszigetelése MONROCK MAX E / 6 HARDROK MAX hőszigeteléssel 16

17 TERVEZÉSI IRÁNYELVEK Számítási mód általános képlet U U k(max) - (ΔU+ΔU k ) Hőátbocsátási tényező U [W/m²*K], a vonalszerű és pontszerű hőhidak hatása nélkül Lapostető hőszigetelésének vastagsága [cm] Hegeszthető modifikált bitumenes zárólemez - Bitumenes alátétlemez, mechanikai rögzítéssel 0,2 0, 0,29 0,2 0,2 0,18 - MONROCK MAX E hőszigetelés - Párazáró/Párafékező réteg* - Vasbeton lemez - Hegeszthető modifikált bitumenes zárólemez - Bitumenes alátétlemez, mechanikai rögzítéssel - HARDROCK MAX hőszigetelés 0, 0,6 0, 0,2 0,21 0,19 - Párazáró/Párafékező réteg* - Vasbeton lemez * Épületfizikai számítás alapján A jelenleg hatályos 7/2006. (V. 2.) TNM rendelet szerint az épület egészét kell energetikai szempon ból méretezni. A méretezésnél az épület veszteség-jellemzőin kívül épületgépészeti követelmények (veszteségek) is jelentősek. A rendelet 1. sz. mellékletében a tetőfödém szerkezetek minimális hőátbocsátási tényezője U=0,2 [W/m²*K] értékben van meghatározva, a padlásfödémre az U=0,0 [W/m²*K] érték betartása kötelező. A hőhidasság figyelembe vétele a számításokban a 2. sz. melléklet, II./. pont 1. táblázat szerint történik. Itt az U R = U (1+χ) képlet alapján számíthatóak a veszteségek, ahol a χ értékét gyengén hőhidas tetőnél: 0,10, a közepesen hőhidas tetőnél: 0,1 és az erősen hőhidas tetőnél: 0,20 értékkel kell figyelembe venni. Tekintettel arra, hogy a hőhidasság mértéke erősen függ a tetők méretétől, az áttörések és felépítmény szegélyek hosszától egyéni méretezések szükségesek. A rétegrendi hőátbocsátási tényező (U) számított értékét befolyásolja még az acél (hőhídként működő) rögzítőelemek száma, az egyrétegű hőszigetelések nem korrekt egymáshoz illesztése miatti veszteség is, de erre olyan szabályt, amely egyszerűen képletbe foglalható a rendelet nem tartalmaz. A fentiek alapján a minimálisan szükséges hőszigetelési értékek (1-16 cm) legalább 10-20% mértékkel növelendők. Ez a gyakorlatban 2- cm többletet eredményez a vastagságban. A rétegtervi számítások elvégezhetőek az MSZ 0-10/2 szabvány alapján, illetve a forgalomban lévő, épületfizikai számításokat végző szoftverekkel. Lapostetők besorolása az igénybevételek alapján Tetők felosztása igénybevételek szerint HARDROCK MAX MONROCK MAX E Tetők, melyeken speciális berendezések javítása miatt szükséges a megközelítés Tetők, melyeken csak a tető borításának vagy vízelvezetésének javítása vagy karbantartása esetében szükséges a megközelítés Tetők, melyeken megengedett az időszakos gyalogos forgalomaz üzemeltetés során, pl. a klímaberendezés vagy szűrők* naponkénti karbantartása Növényzettel telepített (extenzív) zöldtetők * Megengedett a tető kivitelezése MONROCK MAX E lemezzel, de a közlekedő útvonalakat 1 cm vastag gumiőrlemény lemez sávval, mint teherelosztó réteggel kell készíteni. Tetők felosztása lejtés értéke szerint HARDROCK MAX MONROCK MAX E 2 - % -os lejtésű lapostetők - kisebb csapadékvíz tócsák kialakulása megengedett Jó vízelvezetéssel rendelkező kavics terhelésű tetők 2% feletti lejtéssel Jó vízelvezetéssel rendelkező tetők, ezen belül olyanok, ahol a nagyobb lejtés nem tesz lehetővé kavicsterhelést A tetőket - szerkezetük fajtája (egyhéjú melegtető, kéthéjú hidegtető), - használatuk módja (nem járható -nem hasznosítható- tetők, valamint hasznosított -járható- tetők) - a vízszigetelésre gyakorolt hatások (nedvességhatások, hőhatások, mechanikai hatások, egyéb hatások) alapján osztályozhatjuk. 17

18 KIVITELEZÉSI IRÁNYELVEK MONROCK MAX E vagy HARDROCK MAX lemezeken fektetett tetőszigetelések (ragasztott rögzítéssel)* Két rétegű szigetelések: - bitumenes alátétlemez olyan hordozóréteggel, mely minimum 600 N szakítószilárdságot biztosít ( cm széles csíkon mérve), - poliészter vagy üvegszövet hordozójú alátét rétegeknél lehetséges zárórétegként a hegesztett polimer-bitumenes poliészter hordozójú fedőlemezeket alkalmazni, min. 600 N/cm szakítószilárdsággal. - poliészter hordozójú alátét rétegeknél lehetséges zárórétegként hegesztett, polimer-bitumenes, üvegfátyol hordozójú lemezek alkalmazása. Az üvegfátyol hordozójú szigetelő lemezeknek gyengébb a szakítószilárdságuk, mint a fent említett lemezeké. Ezek a lemezek könnyen sérülnek a fektetés során. MONROCK MAX E / HARDROCK MAX hőszigetelések esetén nem ajánlatos az alkalmazásuk a szakadás vagy a sérülés veszélye mmiatt. * Más alapú lemezek alkalmazása is lehetséges, miután a lemez gyártója pozitív véleményt adott. Ragasztóanyag szükséglet Ragasztott réteg Hőszigetelés az alaphoz Ragasztóanyag felvitel Sávokban 8 cm széles sávok Pontszerűen (foltokban) pont egy lemezre Felhasználás egysége Belső mező Ragasztó felhasználása Szélső sáv Sarokmező kg/m 2 0,6 0,8 1,2 6 kg/m 2 0,6 0,8 1,2 Teljes felhasználás kg/m 2 0,6 0,8 1,2 Kivitelezés technológiája megoldás kétrétegű szigetelőlemez fedéssel Sávok száma 1m szélességre Alátétlemez a hőszigeteléshez Műveletek sorrendje 1 2 Műveletek leírása A párazáró/párafékező réteget lángolvasztással leragasztjuk a vasbeton födémhez vagy hozzá ragasztjuk az öntapadó szigetelőlemezt Leragasztjuk a hőszigetelő lemezeket. A ragasztót pneumatikus hajtású géppel sávokban visszük fel az aljzatra. Másik megoldás a ragasztó kézi felvitele sávokban. Harmadik módszer - a lemezre öt pontban pogácsaszerű mennyiséget visszünk fel négy foltot a saroknál és a közepére. Az 1 m szélességre eső ragasztósávok száma a tető zónájától függ. A belső mezőben a ragasztót felvisszük a lemez felületének kb. 2%-ra, szegélysávban kb. %-ra, a sarokmezőben a lemez felületének kb. 0%-ra. A lemezt a ragasztó felvételtől számítva kb. 1 percig odaszorítjuk. Ez az idő szükséges ahhoz, hogy a ragasztóból elpárologjanak illékony komponensei. Gondosan odatoljuk a lemezeket egymáshoz, hogy kizárjuk a hőhidak kialakulásának a lehetőségét. MONROCK MAX E / HARDROCK MAX lemezekhez és egymáshoz, átlapolással leragasztjuk az alátétlemezt. A záróréteget teljes szélességében hozzáhegesztjük az alátétlemezhez. Anyag Párazáró vagy öntapadó szigetelőlemez MONROCK MAX E, HARDROCK MAX hőszigetelő lemez, minősített bitumenes hideg ragasztó Kétrétegű vízszigetelő rendszerből az alátétlemez Kétrétegű vízszigetelő rendszerből a zárólemez Párazáró réteg a) hegeszthető polimer-bitumenes lemezek, öntapadó vagy más bitumenes lemezek, amelyeket a gyártók ajánlják a tetőrendszerek páravédelmi rétegének kivitelezésére, b) hegeszthető, alumíniumfólia-betétes, polimer-bitumenes lemezek. Mechanikai rögzítő-elemek Ahhoz, hogy a tető szigetelő rétegeinek szélerők elleni rögzítése még jobb legyen, a tető szélső sávjában és a sarokmezőben (ahol a szél szívó hatása a legnagyobb) mechanikai rögzítő-elemeket kell alkalmazni a 1. oldalon megadott mennyiségekben. Alapozás, kellősítés Új acél trapézlemezes tető szigetelésénél, ahol nem alkalmazunk külön páravédelmi réteget, a függőleges felületen egy rétegben, a tetőfedő rendszerek gyártói által ajánlott alapozóval kellősítjük. Két alternatív alkalmazás lehetséges: - MONROCK MAX E / HARDROCK MAX lemezek hidegragasztása - MONROCK MAX E / HARDROCK MAX lemezek melegen történő ragasztása A páravédelmi réteg Olyan helységekben, ahol a levegő relatív páratartalma meghaladja az 0%-ot (konyhák, fürdőszobák, stb.) párazáró réteget kell készíteni. Olyan helyiségek felett, ahol a levegő relatív páratartalma meghaladja a 7%-ot, a hőmérséklet a 2 C értéket, átszellőztetett, két részre osztott, hidegtető födémeket kell készíteni (fürdők, uszodák, stb.). Párazáró/párafékező szigetelésnek használjuk: - Polimer-bitumenes párafékező szigetelő lemezt, - Alufólia betétes bitumenes szigetelő lemezt (lapostetők). 1. A tervező felel a minősített párafékező fólia típusának és vastagságának kiválasztásért. Épületfizikai számítás szükséges! 2. A párafékező fólia, vagy bitumenes párazáró/párafékező réteg típusa és vastagsága a műszaki tervben legyen előírva. GŐZNYOMÁS-LEVEZETÉS KISZELLŐZTETÉS Gondoskodni kell a lapostetőben lévő pára/gőz kivezetéséről. A tetőfödém gőznyomásának kiegyenlítése és kivezetése a csapadékvíz-szigetelés mechanikai rögzítésével, a szegélyező bádogos munkák megfelelő kialakításával valamint páraszellőzők beépítésével oldható meg. Páraszellőzőket a tető felületének minden 0-7 m²-re kell számítani. A kiszellőzők magassága a tető fedése felett minimum 20 cm legyen. Kivitelezési technológia leírása és a ragasztó felhasználásáról szóló információ található a minősített ragasztók csomagolásán elhelyezett alkalmazási leírásban. A ragasztó átlagos felhasználása mindkét ragasztási réteg számára együttesen legalább 0,8 kg/m² legyen. 18

19 .1. Páravédelmi réteg elhelyezése.2. MONROCK MAX E / HARDROCK MAX hőszigetelő lemezek leragasztása hideg bitumenes ragasztóval.. Bitumenes alátétlemez leragasztása MONROCK MAX E / HARDROCK MAX hőszigetelő lemezekre sávokban hideg bitumenes ragasztóval.. Bitumenes zárólemez lehegesztése az alátétlemezhez.. Az elkészült tető 19

20 EGYHÉJÚ, EGYENES RÉTEGRENDŰ LAPOSTETŐK 6. ROCKFALL lejtésképző rendszer Vonalralejtő, ellenlejtő, pontralejtő elemek 1 2 ROCKFALL lejtésképző rendszer elemei 1 Ellenlejtő elemek 2 Pontralejtő elemek Vonalralejtő elemek 20

21 TERVEZÉSI IRÁNYELVEK Számítási mód általános képlet U U k(max) - (ΔU+ΔU k ) Hőátbocsátási tényező U [W/m²*K], a vonalszerű és pontszerű hőhidak nélkül Lapostető hőszigetelésének vastagsága [cm] Hegeszthető modifikált bitumenes zárólemez - Bitumenes alátétlemez, mechanikai rögzítéssel - Vonalralejtő, pontralejtő elemek - MONROCK MAX E hőszigetelés - Párazáró/Párafékező réteg* Acél trapézlemezes aljzaton 0, 0, 0, 0,2 0,2 0,18 vasbeton födémen 0,2 0, 0,29 0,2 0,2 0,18 - Hegeszthető modifikált bitumenes zárólemez - Bitumenes alátétlemez, mechanikai rögzítéssel - Vonalralejtő, pontralejtő elemek - HARDROCK MAX hőszigetelés - Párazáró/Párafékező réteg* Acél trapézlemezes aljzaton 0,6 0,7 0,1 0,2 0,21 0,19 vasbeton födémen 0, 0,6 0, 0,2 0,21 0,19 * Épületfizikai számítás alapján A jelenleg hatályos 7/2006. (V. 2.) TNM rendelet szerint az épület egészét kell energetikai szempon ból méretezni. A méretezésnél az épület veszteség-jellemzőin kívül épületgépészeti követelmények (veszteségek) is jelentősek. A rendelet 1. sz. mellékletében a tetőfödém szerkezetek minimális hőátbocsátási tényezője U=0,2 [W/m²*K] értékben van meghatározva, a padlásfödémre az U=0,0 [W/m²*K] érték betartása kötelező. A hőhidasság figyelembe vétele a számításokban a 2. sz. melléklet, II./. pont 1. táblázat szerint történik. Itt az U R = U (1+χ) képlet alapján számíthatóak a veszteségek, ahol a χ értékét gyengén hőhidas tetőnél: 0,10, a közepesen hőhidas tetőnél: 0,1 és az erősen hőhidas tetőnél: 0,20 értékkel kell figyelembe venni. Tekintettel arra, hogy a hőhidasság mértéke erősen függ a tetők méretétől, az áttörések és felépítmény szegélyek hosszától egyéni méretezések szükségesek. A rétegrendi hőátbocsátási tényező (U) számított értékét befolyásolja még az acél (hőhídként működő) rögzítőelemek száma, az egyrétegű hőszigetelések nem korrekt egymáshoz illesztése miatti veszteség is, de erre olyan szabályt, amely egyszerűen képletbe foglalható a rendelet nem tartalmaz. A fentiek alapján a minimálisan szükséges hőszigetelési értékek (1-16 cm) legalább 10-20% mértékkel növelendők. Ez a gyakorlatban 2- cm többletet eredményez a vastagságban. A rétegtervi számítások elvégezhetőek az MSZ 0-10/2 szabvány alapján, illetve a forgalomban lévő, épületfizikai számításokat végző szoftverekkel. Megjegyzések Hőtechnikai számításokhoz Hőszigetelés vastagságát tervezve a MONROCK MAX E / HARDROCK MAX réteg paramétereit kell csak figyelembe venni, mellőzve a lejtésképző rétegek hőtechnikai értékeit, tehát a tetőösszefolyó (a tetőszigetelés legalacsonyabb pontja) helyén a hőszigetelés vastagságának a tervezett értéknek kell megfelelnie. Észrevételek a lejtéssel kialakított tetők tervezéséhez Javasoljuk, hogy a tervező a lapostető lejtésének megtervezésekor vegye figyelembe az Épületszigetelők, Tetőfedők és Bádogosok Magyarországi Szövetsége (ÉMSZ) által kidolgozott irányelveket. A ROCKWOOL tervezői kérésre javaslatot tesz a tető vízelvezetésének kialakítására, valamint elkészíti a ROCKFALL lejtésképző elemek fektetési és elemkonszignációs tervét. Ehhez szükség van a lapostető pontos geometriai méreteire és az összefolyók helyére. A terveket célszerű dwg. formátumban megküldeni. - A tető csapadékvíz elvezetése a lehető legrövidebb úton történjen. A tervezett megoldás elégítse ki az MSZ-0.1 szabvány követelményeit. - A csapadékvíz leghosszabb útja a tetőn (gerinctől összefolyóig) nem haladhatja meg a 12 métert. - Belső vízelvezetésű tetőknél a víznyelő a tetőfelület legmélyebb pontján legyen. - A víznyelők az attikafalaktól, felépítményektől legalább 0 cm távolságban legyenek. Lapostetők besorolása az igénybevételek alapján Tetők felosztása igénybevételek szerint Tetők, melyeken speciális berendezések javítása miatt szükséges a megközelítés Tetők, melyeken csak a tető borításának vagy vízelvezetésének javítása vagy karbantartása esetében szükséges a megközelítés Tetők, melyeken megengedett az időszakos gyalogos forgalom az üzemeltetés során, pl. a klímaberendezés vagy szűrők* naponkénti karbantartésa Növényzettel telepített (extenzív) zöldtetők HARDROCK MAX MONROCK MAX E * Megengedett a tető kivitelezése MONROCK MAX E lemezzel, de a közlekedő útvonalakat 1 cm vastag gumiőrlemény lemez sávval, mint teherelosztó réteggel kell készíteni. Tetők felosztása lejtés értéke szerint 2 - %-os lejtésű lapostetők - kisebb csapadékvíz tócsák kialakulása megengedett Jó vízelvezetéssel rendelkező kavics terhelésű tetők 2% feletti lejtéssel Jó vízelvezetéssel rendelkező tetők, ezen belül olyanok, ahol a nagyobb lejtés nem tesz lehetővé kavicsterhelést HARDROCK MAX MONROCK MAX E 21

22 KIVITELEZÉSI IRÁNYELVEK ROCKFALL lejtésképző elemeken fektetett csapadékvíz szigetelések Hegeszthető modifikált (polimer-bitumenes) lemezek Polimer-bitumenes lemezek: - elasztomer-bitumenes (módosított SBS sztirol-butadien-sztirol) lemezeket, - plasztomer-bitumenes (módosított APP ataktikus polipropilén) lemezeket. ** Mechanikai rögzítéssel alkalmazott alátétlemezeket alkalmasságuk szempontjából meg kell vizsgálni és a Műszaki Engedélyében rendelkezniük kell megfelelő bejegyzéssel. ** Ajánlott polimer-bitumenes zárólemezek, melyek hordozó rétege: - poliészterfátyol, amelynek szakítószilárdsága nagyobb, mint 600N/cm, - poliészter fátyol, hosszanti, vagy diagonál elrendezésű üvegszállal erősítve, - poliészter vagy poliészter-üvegszál hordozójú alátétrétegekre lehetséges egy réteg hegesztett, üvegfátyol alapú, polimerbitumenes fedőlemez alkalmazása (ez függ a tető igénybevételi fokozatától). Egyrétegű PVC lemez szigetelések. A PVC tetőszigetelés kalander eljárással készül. Alapanyaga 0% PVC valamint töltő és adalék anyagok, UV sugárzás stabilizátorok, pigmentek és más ellenálló képességét növelő komponensek. A PVC szigetelést a következő rögzítés-technológiák esetén alkalmazzák: - mechanikai rögzítés - leterhelő réteggel, (pl. mosott kavics, vagy fagyálló beton lapokkal) - növényzettel telepített (zöld)tető EPDM lemez szigetelések Az EPDM lemez szintetikus kaucsukból készül, kőolaj finomításának termékeiből (etilén és propilén). Az EPDM lemez szigetelést a következő rögzítés-technológiák esetén alkalmazzák: - mechanikai rögzítés - leterhelő réteggel, (pl. mosott kavics, vagy fagyálló beton lapokkal) - növényzettel telepített (zöld)tető A ROCKWOOL termékeken alkalmazott tetőszigetelésekről és alkalmazási technológiáról részletes információ elérhető az anyagok gyártóinál. Kivitelezés technológiája Kivitelezési technológia Műveletek sorrendje Műveletek leírása Anyag A párafékező fóliát lazán kiterítjük az acél trapézlemezre/vasbeton lemezre 10 cm átlapolással A párafékező fóliát összeragasztjuk az öntapadó szalaggal, a tetőszéleken felhajtjuk és rögzítjük. A párafékező fóliára lazán lerakjuk a MONROCK MAX E vagy a HARDROCK MAX hőszigetelő lemezeket. A hőszigetelő lemezeket szorosan egymáshoz toljuk. Az egyes sorokat kötésben és eltolással rakjuk le. Elhelyezzük a ROCKFALL lejtésképző elemeket a fektetési terv alapján. A mechanikai rögzítő elemek segítségével egyidejűleg rögzítjük a ROCKFALL lejtésképző elemeket, a hőszigetelő lemezt és az alatta lévő párafékező fóliát az aljzathoz. A mechanikai rögzítő elemeket az átlapolásokon helyezzük el, a tetőzóna szerinti kiosztásban. A rögzítés hatékonyságának növelésére, főleg nagy tetők esetén, automata csavarbehajtót lehet alkalmazni. A ROCKFALL lejtésképző elemeken lazán szétterítjük a bitumenes alátétlemezt. Az alátétlemezt az átlapolás szélességében összehegesztjük. A záróréteget feles eltolással fektetjük és teljes szélességében hozzáhegesztjük az alátétlemezhez. Minősített PE/PVC párafékező fólia PE öntapadó szalag MONROCK MAX E vagy HARDROCK MAX hőszigetelő lemezek ROCKFALL lejtésképző elemek Mechanikai rögzítőelemek a tetőszigetelés rétegeinek rögzítéséhez Bitumenes alátétlemez Kétrétegű tetőszigetelő rendszer zárólemeze Mechanikai rögzítés A mechanikai rögzítőelemek fajtái - rozsdamentes acél csavar, leszorító alátéttel (ZnAL bevonatú acél lemez), - edzett szénacél csavar, korrózióvédelemmel, leszorító alátéttel, a - műanyag dübel, süllyesztett csavarfejjel. A mechanikai rögzítőelemek száma b a/2 a/8 a Ha b < 1, a ha b > 1, a A mechanikai rögzítőelemek száma és kiosztása a statikai számítások alapján kerüljön meghatározásra. Az ÉMSZ Tervezési és Kivitelezési Irányelve (8,1... táblázata) szerint általános esetben javasolt kiosztás: a tető belső mezőjében db rögzítő 1 m²-re, 6 db rögzítő a tető szélső sávjában, 9 db rögzítő pedig a tető sarokmezőben. Kiegészítő információk: Kérjük, ellenőrizzék a rögzítő-elemek mechanikai szilárdságára vonatkozó információkat, valamint a rögzítő-elemek gyártójának ajánlását, hogy egy adott tetőfödém anyagához melyik rögzítőelem a megfelelő. 1. A rögzítőelemek hosszát a ROCKWOOL hőszigetelés vastagságának megfelelően kell megválasztani. 2. A rögzítőelemek típusának kiválasztásáért, mennyiségéért és kiosztásáért a tervező a felelős.. Az rögzítőelemek típusát, mennyiségét és a tetőn való kiosztását a műszaki tervben kell előírni. A páravédelmi réteg Olyan helységekben, ahol a levegő relatív páratartalma meghaladja az 0%-ot (konyhák, fürdőszobák, stb.) párazáró réteget kell készíteni. Olyan helyiségek felett, ahol a levegő relatív páratartalma meghaladja a 7%-ot, a hőmérséklet a 2 C értéket, átszellőztetett, két részre osztott, hidegtető födémeket kell készíteni (fürdők, uszodák, stb.). Párazáró/párafékező szigetelésnek használjuk: - Minősített stabilizált, párafékező PE/PVC fóliát, - Polimer-bitumenes párafékező szigetelő lemezt, - Alufólia betétes bitumenes szigetelő lemezt (lapostetők), - Műanyag hálóval erősített alumínium fóliát (magastetők). perem zóna sarok zóna 1. A tervező felel a minősített párafékező fólia típusának és vastag ságának kiválasztásért. Épületfizikai számítás szükséges! 2. A párafékező fólia, vagy bitumenes párazáró/párafékező réteg típusa és vastagsága a műszaki tervben legyen előírva. GŐZNYOMÁS-LEVEZETÉS KISZELLŐZTETÉS Gondoskodni kell a lapostetőben lévő pára/gőz kivezetéséről. A tetőfödém gőznyomásának kiegyenlítése és kivezetése a csapadékvíz-szigetelés mechanikai rögzítésével, a szegélyező bádogos munkák megfelelő kialakításával valamint páraszellőzők beépítésével oldható meg. Páraszellőzőket a tető felületének minden 0-7 m²-re kell számítani. A kiszellőzők magassága a tető fedése felett minimum 20 cm legyen. b a/2 a/8 22
