1 TERVEZÉSI SEGÉDLET CSOMÓPONTI RAJZGYÜJTEMÉNY LAPOSTETÔ SZIGETELÉS

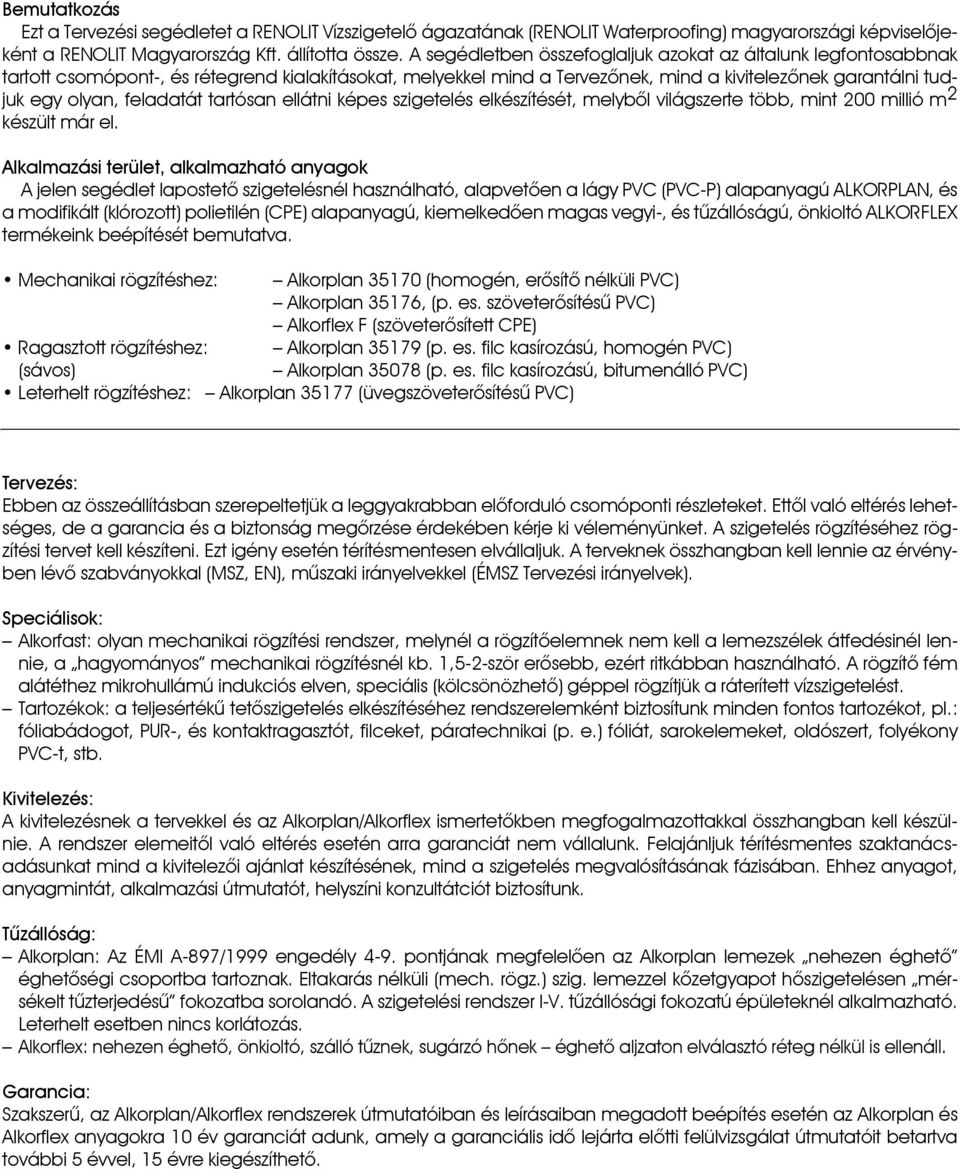

2 Bemutatkozás Ezt a Tervezési segédletet a RENOLIT Vízszigetelő ágazatának (RENOLIT Waterproofing) magyarországi képviselőjeként a RENOLIT Magyarország Kft. állította össze. A segédletben összefoglaljuk azokat az általunk legfontosabbnak tartott csomópont-, és rétegrend kialakításokat, melyekkel mind a Tervezônek, mind a kivitelezônek garantálni tudjuk egy olyan, feladatát tartósan ellátni képes szigetelés elkészítését, melybôl világszerte több, mint 200 millió m 2 készült már el. Alkalmazási terület, alkalmazható anyagok A jelen segédlet lapostetô szigetelésnél használható, alapvetôen a lágy PVC (PVC-P) alapanyagú ALKORPLAN, és a modifikált (klórozott) polietilén (CPE) alapanyagú, kiemelkedôen magas vegyi-, és tûzállóságú, önkioltó ALKORFLEX termékeink beépítését bemutatva. Mechanikai rögzítéshez: Alkorplan (homogén, erôsítô nélküli PVC) Alkorplan 35176, (p. es. szöveterôsítésû PVC) Alkorflex F (szöveterôsített CPE) Ragasztott rögzítéshez: Alkorplan (p. es. filc kasírozású, homogén PVC) (sávos) Alkorplan (p. es. filc kasírozású, bitumenálló PVC) Leterhelt rögzítéshez: Alkorplan (üvegszöveterôsítésû PVC) Tervezés: Ebben az összeállításban szerepeltetjük a leggyakrabban elôforduló csomóponti részleteket. Ettôl való eltérés lehetséges, de a garancia és a biztonság megôrzése érdekében kérje ki véleményünket. A szi ge telés rögzítéséhez rögzítési tervet kell készíteni. Ezt igény esetén térítésmentesen elvállaljuk. A terveknek összhangban kell lennie az érvényben lévô szabványokkal (MSZ, EN), mûszaki irányelvekkel (ÉMSZ Tervezési irányelvek). Speciálisok: Alkorfast: olyan mechanikai rögzítési rendszer, melynél a rögzítôelemnek nem kell a lemezszélek át fe désinél lennie, a hagyományos mechanikai rögzítésnél kb. 1,5-2-ször erôsebb, ezért ritkábban használha tó. A rögzítô fém alátéthez mikrohullámú indukciós elven, speciális (kölcsönözhetô) géppel rögzítjük a rá te rí tett vízszigetelést. Tartozékok: a teljesértékû tetôszigetelés elkészítéséhez rendszerelemként biztosítunk minden fontos tartozékot, pl.: fóliabádogot, PUR-, és kontaktragasztót, filceket, páratechnikai (p. e.) fóliát, sarokelemeket, oldószert, folyékony PVC-t, stb. Kivitelezés: A kivitelezésnek a tervekkel és az Alkorplan/Alkorflex ismertetôkben megfogalmazottakkal összhangban kell készülnie. A rendszer elemeitôl való eltérés esetén arra garanciát nem vállalunk. Felajánljuk térítésmentes szaktanácsadásunkat mind a kivitelezôi ajánlat készítésének, mind a szigetelés megvalósításának fázisában. Ehhez anyagot, anyagmintát, alkalmazási útmutatót, helyszíni konzultátciót biztosítunk. Tûzállóság: Alkorplan: Az ÉMI A-897/1999 engedély 4-9. pontjának megfelelôen az Alkorplan lemezek nehezen ég hetô éghetôségi csoportba tartoznak. Eltakarás nélküli (mech. rögz.) szig. lemezzel kôzetgyapot hô szi ge telésen mérsékelt tûzterjedésû fokozatba sorolandó. A szigetelési rendszer I-V. tûzállósági fokozatú épületeknél alkalmazható. Leterhelt esetben nincs korlátozás. Alkorflex: nehezen éghetô, önkioltó, szálló tûznek, sugárzó hônek éghetô aljzaton elválasztó réteg nélkül is ellenáll. Garancia: Szakszerû, az Alkorplan/Alkorflex rendszerek útmutatóiban és leírásaiban megadott beépítés esetén az Alkorplan és Alkorflex anyagokra 10 év garanciát adunk, amely a garanciális idô lejárta elôtti felülvizsgálat útmutatóit betartva további 5 évvel, 15 évre kiegészíthetô.

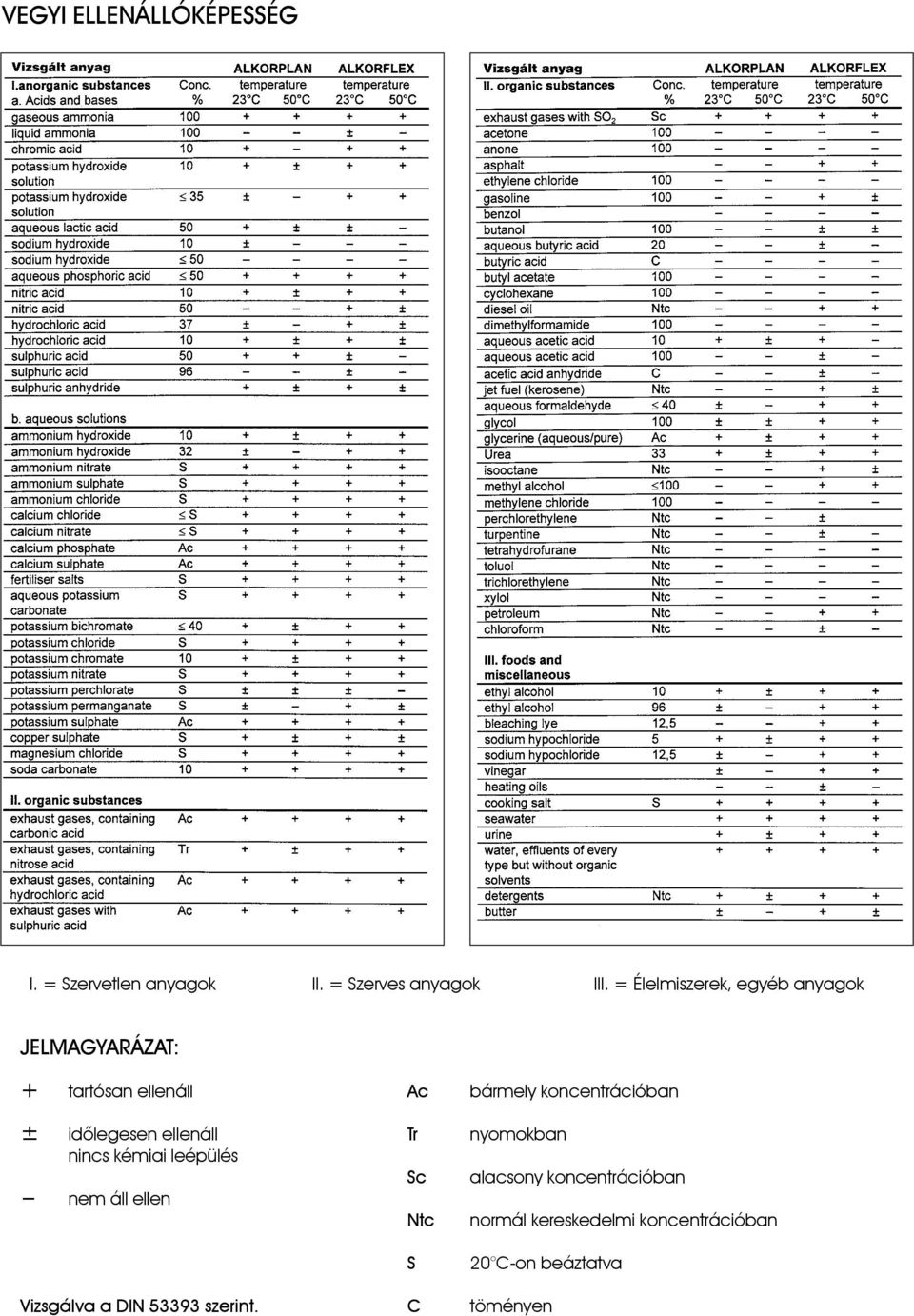

3 Vegyi ellenállóképesség I. = Szervetlen anyagok II. = Szerves anyagok III. = Élelmiszerek, egyéb anyagok Jelmagyarázat: + tartósan ellenáll Ac bármely koncentrációban ± idôlegesen ellenáll Tr nyomokban nincs kémiai leépülés Sc alacsony koncentrációban nem áll ellen Ntc normál kereskedelmi koncentrációban S 20 C-on beáztatva Vizsgálva a DIN szerint. C töményen

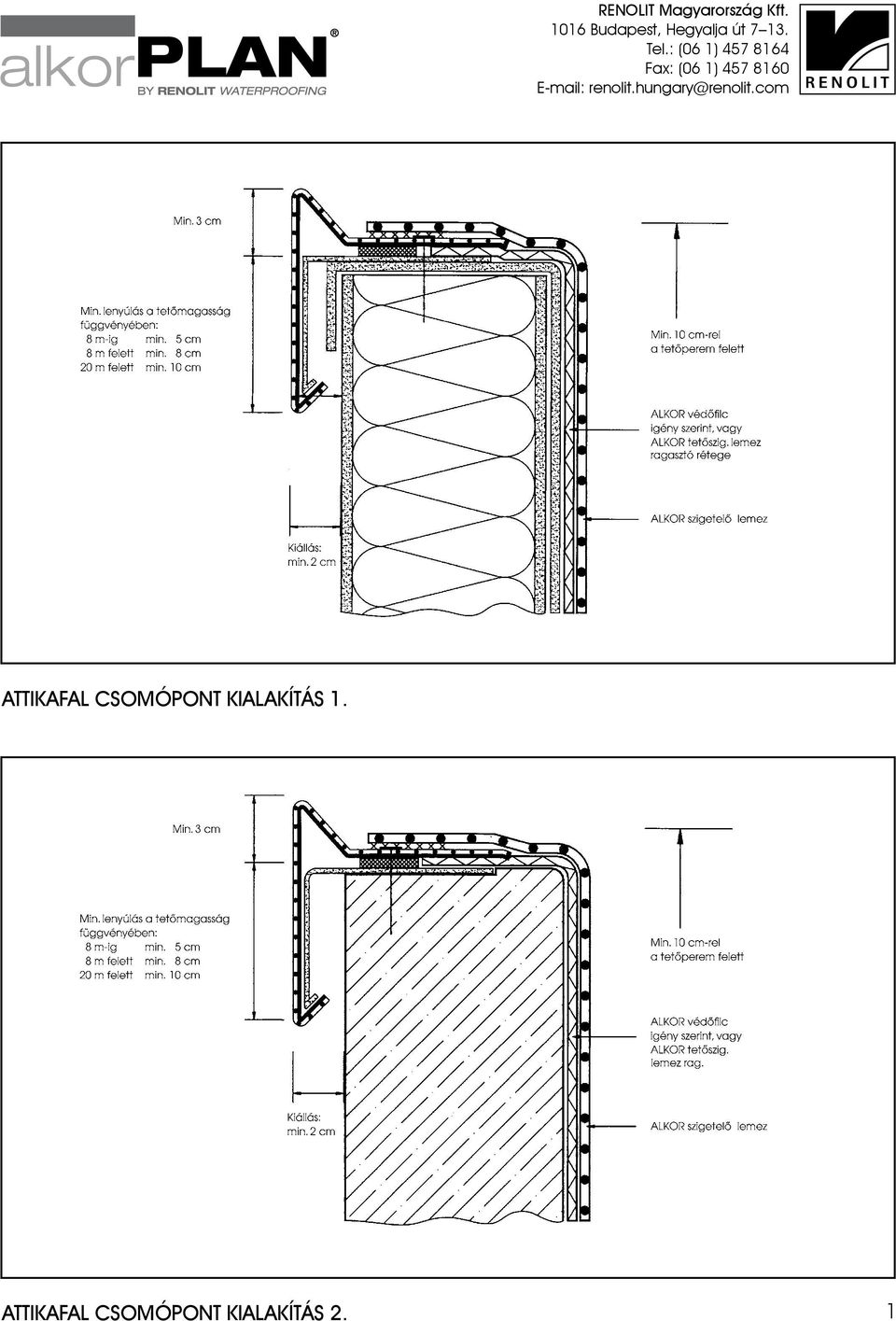

4 ATTIKAFAL CSOMÓPONT KIALAKÍTÁS 1. ATTIKAFAL CSOMÓPONT KIALAKÍTÁS 2. 1

5 ATTIKAFAL CSOMÓPONT KIALAKÍTÁS 3. ATTIKAFAL CSOMÓPONT KIALAKÍTÁS 4. 2

6 ATTIKAFAL CSOMÓPONT KIALAKÍTÁS 5. ATTIKAFAL CSOMÓPONT KIALAKÍTÁS 6. 3

7 VÍZSZINTES CSÔÁTVEZETÉS ATTIKAFALON VÍZELVEZETÔ CSATORNA 4

8 CSÔÁTTÖRÉS KIALAKÍTÁSA CSÔÁTTÖRÉS KIALAKÍTÁSA 2. 5

9 DILATÁCIÓKÉPZÉS BETON FÖDÉMEN DILATÁCIÓKÉPZÉS FÉM FÖDÉMEN 6

10 DILATÁCIÓKÉPZÉS, HA A FUGA < 20 mm DILATÁCIÓKÉPZÉS, HA A FUGA > 20 mm 7

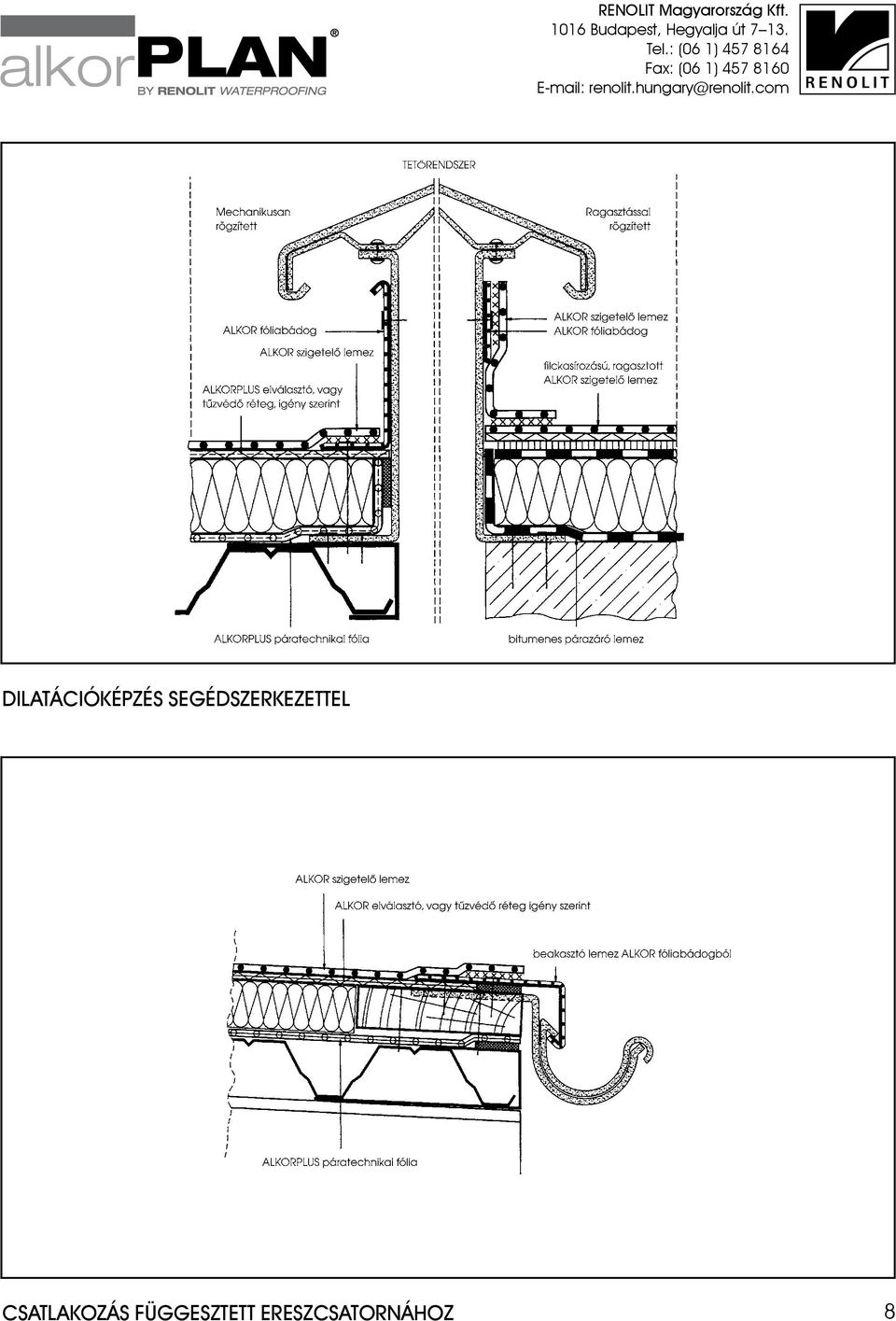

11 DILATÁCIÓKÉPZÉS SEGÉDSZERKEZETTEL CSATLAKOZÁS FÜGGESZTETT ERESZCSATORNÁHOZ 8

12 ERKÉLY AJTÓ CSATLAKOZÁS FALSZEGÉLY ALKOR FÓLIABÁDOGGAL 9

13 FALSZEGÉLY FÓLIABÁDOGGAL+SZIG. LEMEZZEL FALSZEGÉLY LEZÁRÓ PROFILLAL 10

14 FALSZEGÉLY TAKARÓ SZEGÉLYPROFILLAL FALSZIGETELÉS RÖGZÍTÉSE FÉM SZALAGGAL 11

15 FALSZIGETELÉS RÖGZÍTÉSE FÓLIABÁDOGGAL FALSZIGETELÉS RÖGZÍTÉSE HÔSZIGETELÉSNÉL 12

16 FELÜLVILÁGÍTÓ CSATLAKOZÁS 1. FELÜLVILÁGÍTÓ CSATLAKOZÁS 2. 13

17 FELÜLVILÁGÍTÓ CSATLAKOZÁS FÓLIABÁDOGGAL FELÜLVILÁGÍTÓ CSATLAKOZÁS FÓLIABÁDOGGAL 2. 14

18 FELÜLVILÁGÍTÓ ANYAGBARÁT CSATLAKOZÁSSAL TETÔÖSSZEFOLYÓ PEREMCSATLAKOZÁS 15

19 CSAVAROZOTT TETÔÖSSZEFOLYÓ CSATLAKOZÁS TETÔÖSSZEFOLYÓ CSATL. TETÔFELÚJÍTÁSNÁL 16

20 PVC TETÔÖSSZEFOLYÓ CSATLAKOZÁS PÁRKÁNY CSOMÓPONT 17

21 LÉGZÁRÓ SZEGÉLY ALKORPLUS HABCSÍKKAL TETÔPEREM ELÔREGYÁRTOTT PROFILLAL 18

22 CSATLAKOZÁS KEMÉNY PVC FELÜLVILÁGÍTÓHOZ SAROKKIKÉPZÉS PEREMRÖGZÍTÉS NÉLKÜL 19

23 SAROKRÖGZÍTÉS ALKOR FÓLIABÁDOGGAL SAROKRÖGZÍTÉS FÉM SZALAGGAL ÉS RAGASZTÁSSAL 20

24 SAROKRÖGZÍTÉS DÜBELEZÉSSEL HEGESZTÉS SAROKNÁL FÓLIABÁDOGHOZ 21

25 SAROKCSATLAKOZÁS BETON ATTIKÁHOZ SAROKCSATLAKOZÁS ZÖLDTETÔNÉL 22

26 KÉTOLDALÚ RAGASZTÁS PARAPETFALNÁL TETÔÖSSZEFOLYÓ SAROK ÉKELEMNÉL 23

27 SAROK RÉSZLEGES LERAGASZTÁSSAL 24
