1 Tetőszigetelések 4. Épületszerkezettan 4

2 Tetők rétegei a kritikus réteg: vízszigetelés hőszigetelés teherhordó szerkezet

3 szigetelőanyagok fajtái

4 BITUMENES SZIGETELŐLEMEZEK MŰSZAKI KÖVETELMÉNYEI műszaki jellemzők: - alapanyag modifikálása APP, SBS - hordozóréteg GV, GG, PV, Al, Cu - szakítószilárdság N/5 cm - szakadási nyúlás % - hideghajlíthatóság C - hőállóság C

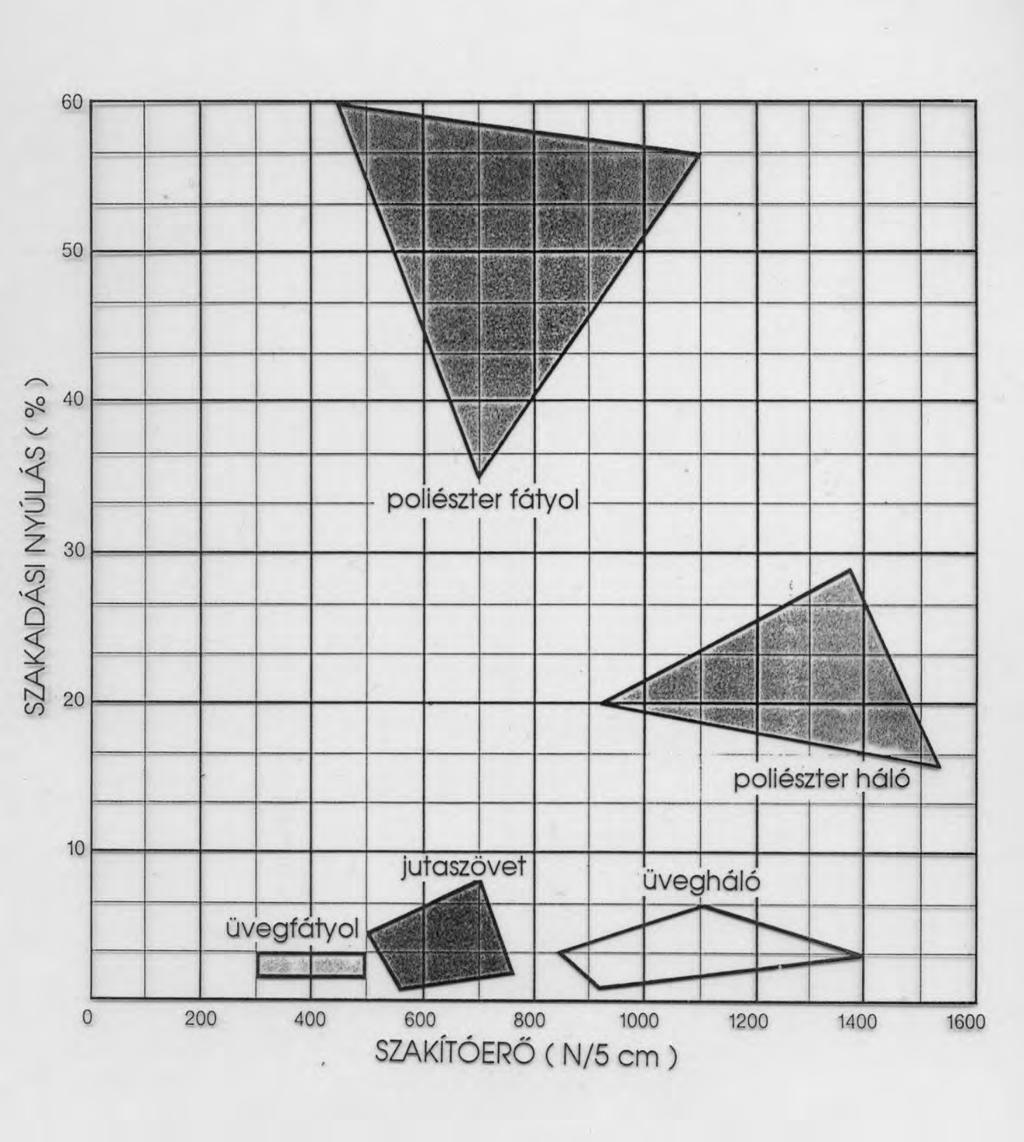

5 Bitumenes lemezek mechanikai jellemzői szakítóerő szakadási nyúlás

7 Bitumenes lemezzel kasírozott táblás hőszigetelés rögzítés hidegragasztással vagy mechanikailag

8 szigetelőanyagok fajtái

9 Szabványosított műanyag- és kaucsuklemezek DIN szabvány Csapadékvíz szigetelő lemez Megnevezés Vízszigetelő lemez Jelölés Minimális névleges vastagság Lágyítót tartalmazó nem bitumenálló poliv inilklorid csapadékv íz szigetelő lemezek Egyoldali kasírozású poliizobutilén műanyag csapadékv ízszigetelő lemezek Lágyítót tartalmazó nem bitumenálló műanyag-szálerősítésű poliv inilklorid csapadékv íz szigetelő lemezek Lágyítót tartalmazó nem bitumenálló üv egfátyol erősítésű poliv inilklorid csapadékv íz szigetelő lemezek - PVC-P-NB 1,2mm - PIB 2,5mm - PVC-P-NB-V-PW 1,2mm - PVC-P-NB-E-GV 1,2mm

10 Szabványosított műanyag- és kaucsuklemezek DIN szabvány Csapadékvíz szigetelő lemez Megnevezés Vízszigetelő lemez Jelölés Minimális névleges vastagság 7864 T1 Elasztomer szigetelő lemezek pl.: EPDM,CR,IIR 1,2mm Műanyag csapadékv íz szigetelő lemezek és műanyag v ízszigetelő lemezek etilénkopolimer bitumenből ECB 1,5mm Egyoldali kasírozású klórtartalmú polietilén műanyag csapadékv ízszigetelő lemezek és műanyag v ízszigetelő lemezek PE-C-K-PV 1,2mm Szöv eterősítésű klórtartalmú polietilén műanyag csapadékv ízszigetelő lemezek és műanyag v ízszigetelő lemezek PE-C-E-PW 1,2mm

11 Szabványosított műanyag- és kaucsuklemezek DIN szabvány Csapadékvíz szigetelő lemez Megnevezés Vízszigetelő lemez Jelölés Minimális névleges vastagság Poliizobutilén műanyag v ízszigetelő lemezek PIB 1,5mm Lágyítót tartalmazó bitumenálló poliv inilklorid műanyag v ízszigetelő PVC-P-VB 1,2mm lemezek Lágyítót tartalmazó nem bitumenálló poliv inilklorid műanyag PVC-P-NB 1,2mm v ízszigetelő lemezek

12 A műanyag csapadékvíz és/vagy vízszigetelő lemezek szabványos jelöléseinek rövidítései K kasírozott (kaschiert) V erősítéssel ellátott (verstärkt) E egyrétegű (Einlage) BV bitumenálló (bitumenverträglich) NB nem bitumenálló (nicht bitumenverträglich) GV üvegfátyol (Glasvlies) PV poliészterfátyol (Polyestervlies) PPV polipropilénfátyol (Polypropylenvlies) GW üvegszövet (Glasgewebe) PW poliészterszövet (Polyestergewebe)

14 műanyag szigetelés kivitelezése forrólevegős hegesztés

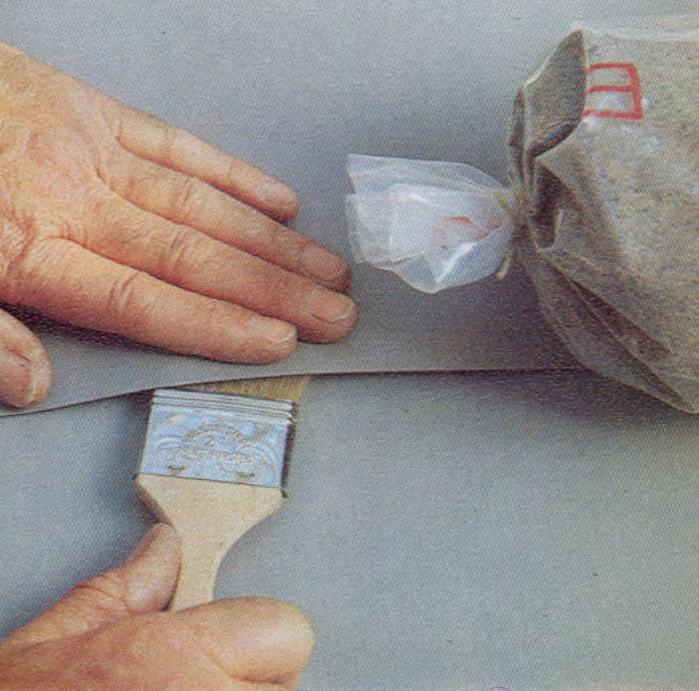

15 műanyag szigetelés kivitelezése oldószeres hegesztés

16 műanyag szigetelés kivitelezése szigetelőlemez toldása - három-él-találkozás

17 műanyaglemez szigetelések megbízhatósága varratellenőrzés élbiztosítás

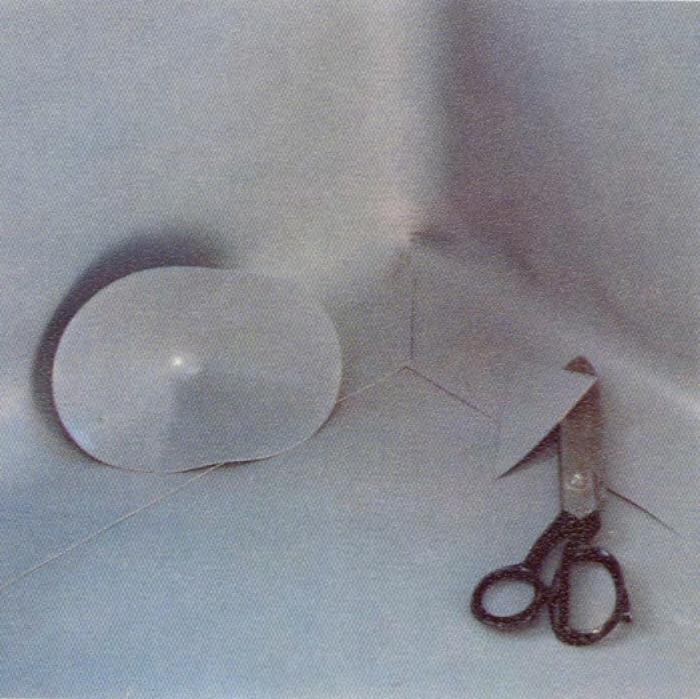

18 műanyag szigetelés kivitelezése belső sarok kiképzése idomelemekkel

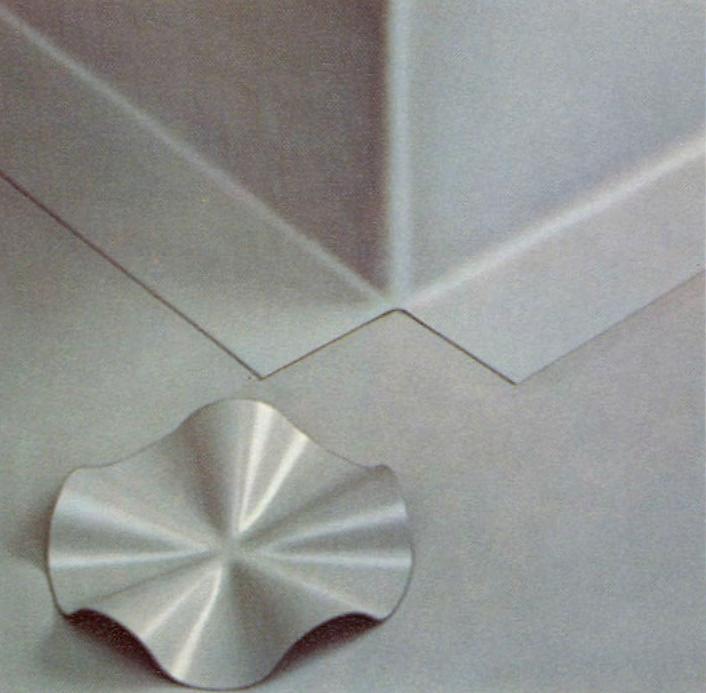

19 műanyag szigetelés kivitelezése külső sarokképzés idomelemmel

21 Attikafal fedése falszegélyezéssel egybeépített fallefedés a szigetelés anyagából, egyvízorros fóliabádog szegéllyel

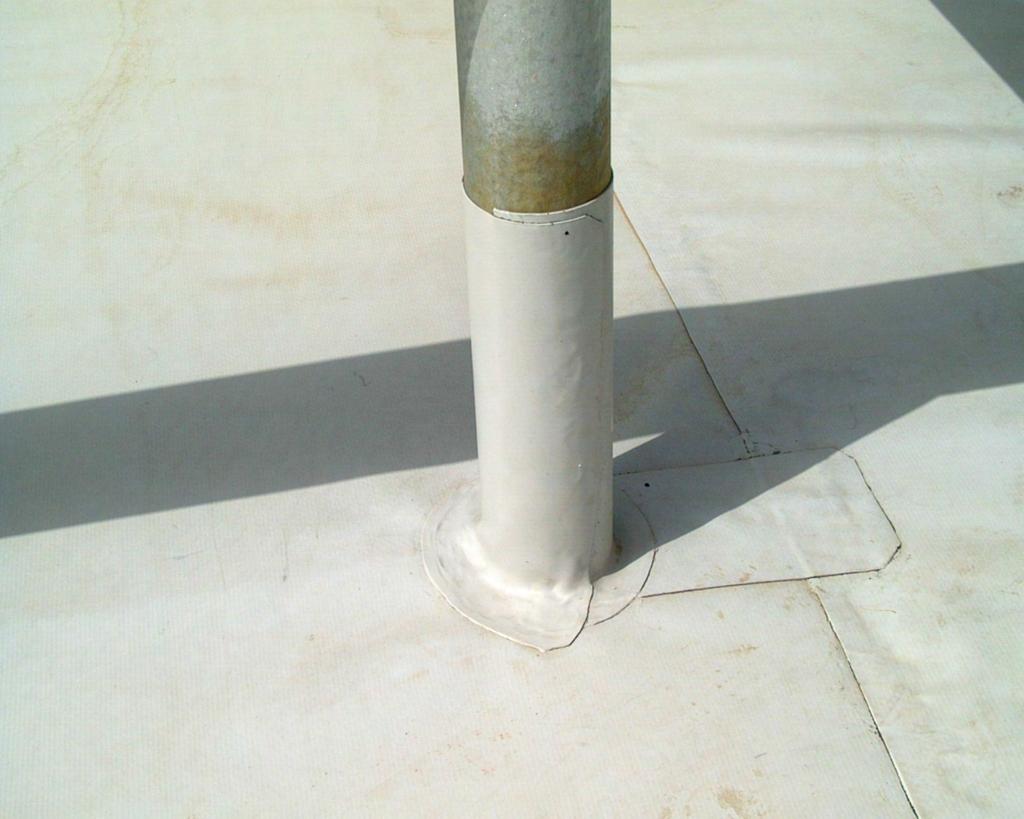

27 Műanyag szigetelés hajlatképzése sínes rögzítés hegesztőzsinór a pontonkénti megfogást vonalmentivé alakítja át

28 Műanyag szigetelés hajlatképzése mechanikai megfogás fóliabádoggal oldószeres hegesztéshez

29 Műanyag szigetelés hajlatképzése fóliabádog falszegély kis felhajtási magasság esetén

30 Műanyag szigetelés hajlatképzése hajlatrögzítés fóliabádoggal 5 cm forrólevegős hegesztéshez

31 Műanyag szigetelés hajlatképzése hajlatrögzítés fóliabádoggal fóliabádog hossztoldása

32 Műanyag szigetelés hajlatképzése hajlatrögzítés sínnel megfogás a függőleges felülethez

33 Műanyag szigetelés hajlatképzése hajlatrögzítés pontszerű elemek sorolásával pl. tárcsás dűbelekkel

34 Szigetelés felső lezárása fóliabádog falszegély megfogatása és tömítése

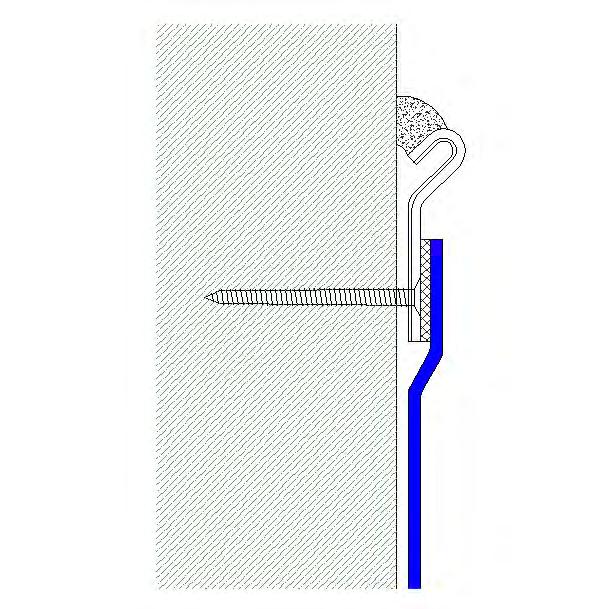

35 Szigetelés felső lezárása fóliabádog szalaggal, rugalmas tömítéssel

36 Szigetelés felső lezárása visszahajtott fóliával

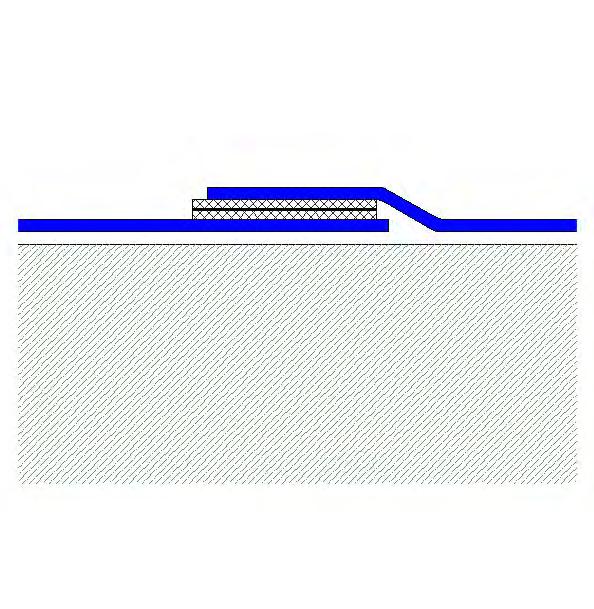

37 Műgumi lemezek helyszíni toldása 8 cm ragasztó tömítőszalagos rögzítés kontakt kapcsolat - gyenge

38 attikafal magassága távoli víznyelő esetén

39 attikafal magassága közeli víznyelő esetén

40 alacsony attika körülvezetett hőszigeteléssel

41 magas attika a falvastagság háromszorosáig hőszigetelve

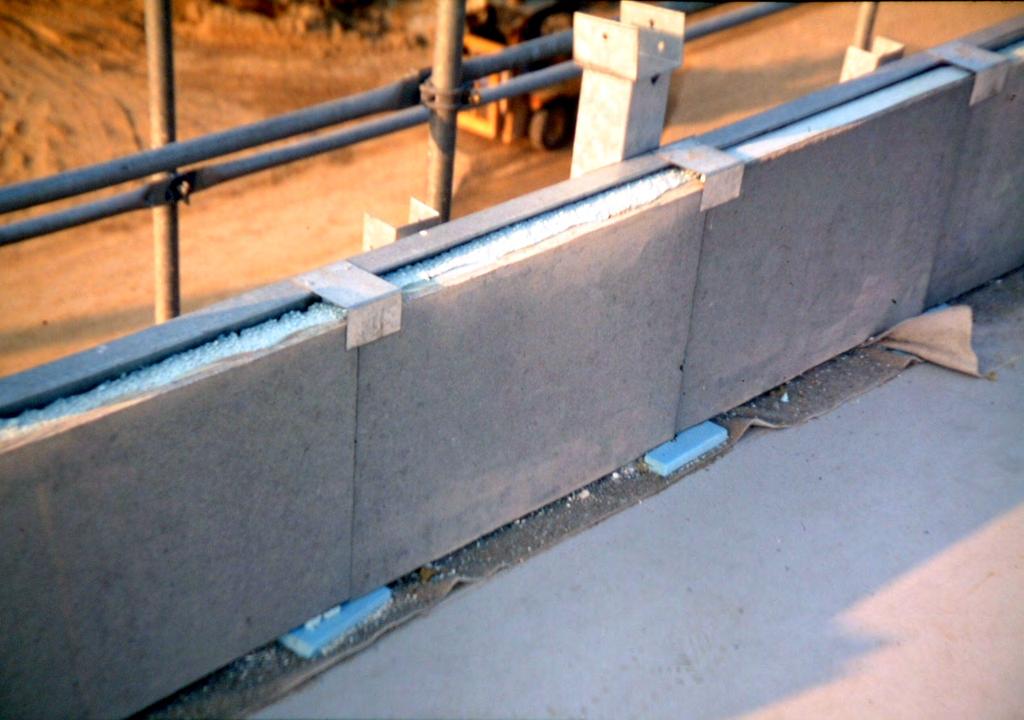

42 magas attika hőhídmegszakítóval

43 attikafal külső szegélyezése bepattintható fém profillal

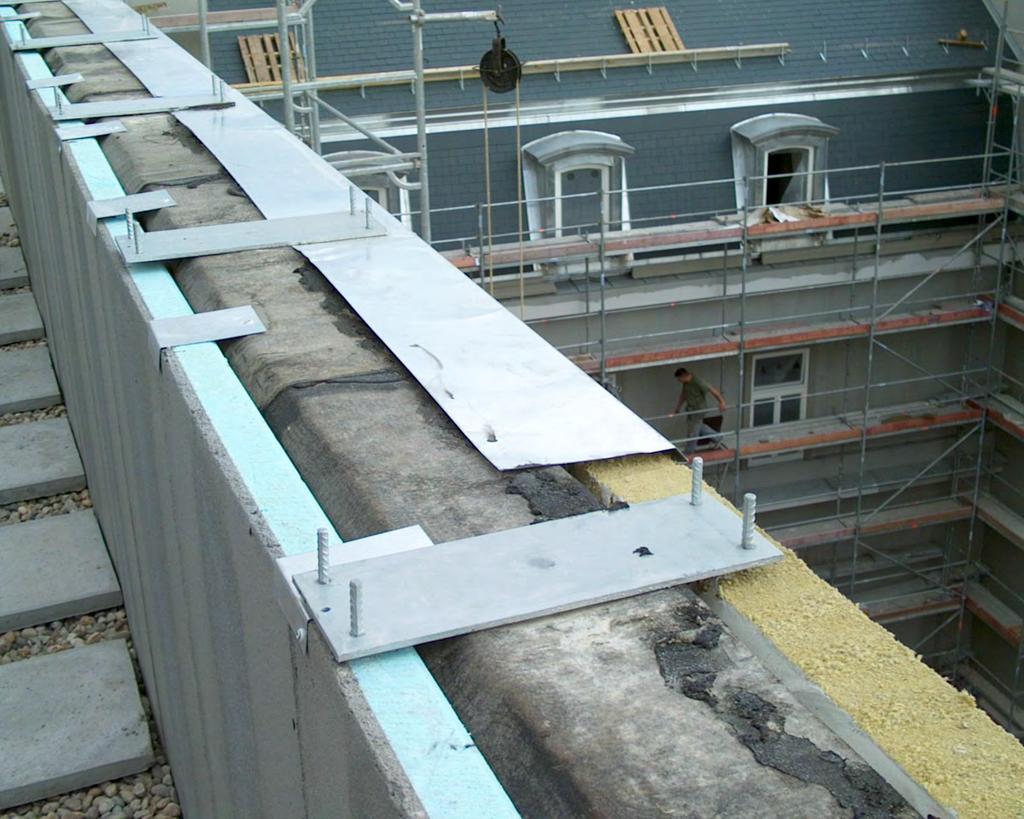

44 forrasztott fémlemez (kétvízorros) attikafedés

46 korcolt fémlemez (kétvízorros) attikafedés

50 kő-, műkő attikalefedés habarcságyazatba

58 szigetelőanyagok fajtái

59 Bevonatszigetelések Nem kész termék, csak az alapanyag gyártott Csak az alapanyag vizsgálható és minősíthető A helyszínen válik belőle kész szerkezet A végeredmény a kivitelezés helyszíni, időjárási és személyi feltételei függvénye

60 bevonatszigetelések

61 Bevonatszigetelések előnyei bonyolult geometriájú felületre is felhordható; toldás nélküli, folyamatos; jó mechanikai tulajdonságok ( tapad, rugalmas, hő- és hidegálló ); könnyű csatlakoztatás; jó vegyi ellenállóképesség, stb.

62 Bevonatszigetelések a vegyipar boszorkánykonyhájában azt gyártanak, amire szükség van DE: repedésáthidaló képesség? egyenletes anyagvastagság? technológiai fegyelem? aljzat követelményei?

63 utólagos repedés és szakadási nyúlás összefüggése

64 Bevonatszigetelések fajtái töltött bitumen; modifikált bitumenszármazékok; műanyagdiszperzióval javított cementhabarcs; műanyag kötésű vegyületek ( rugalmas műgyanták );

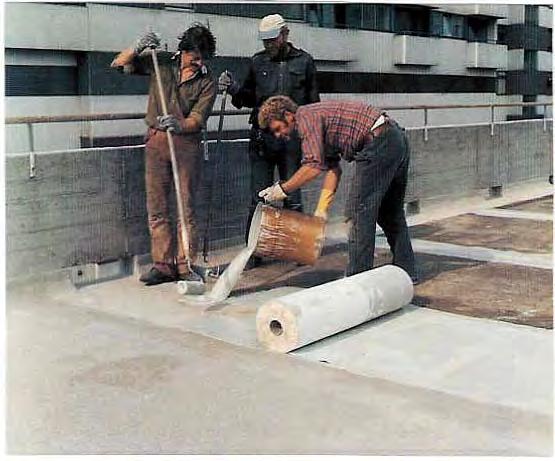

65 bitumen alapú bevonati szigetelés a teljes rétegrend ragasztott

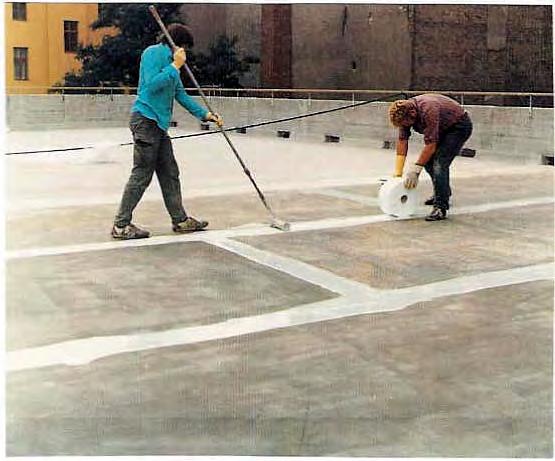

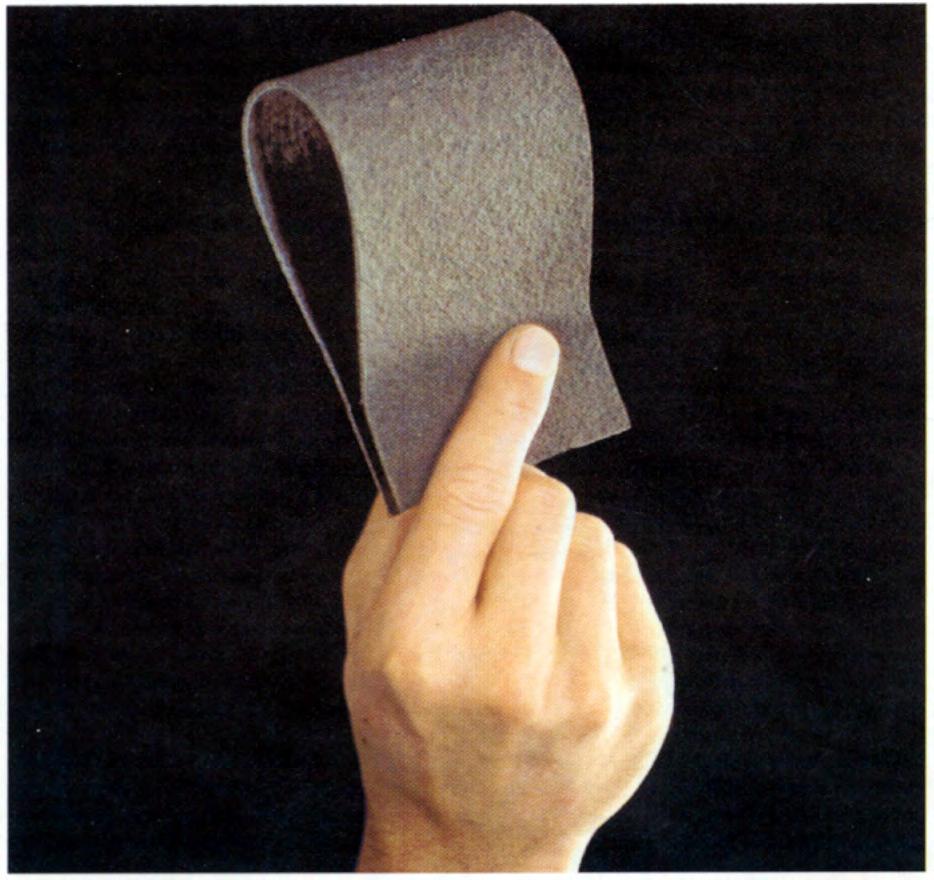

69 cement-műanyag bázisú, kétkomponensű bevonatszigetelés elsősorban burkolatok alá

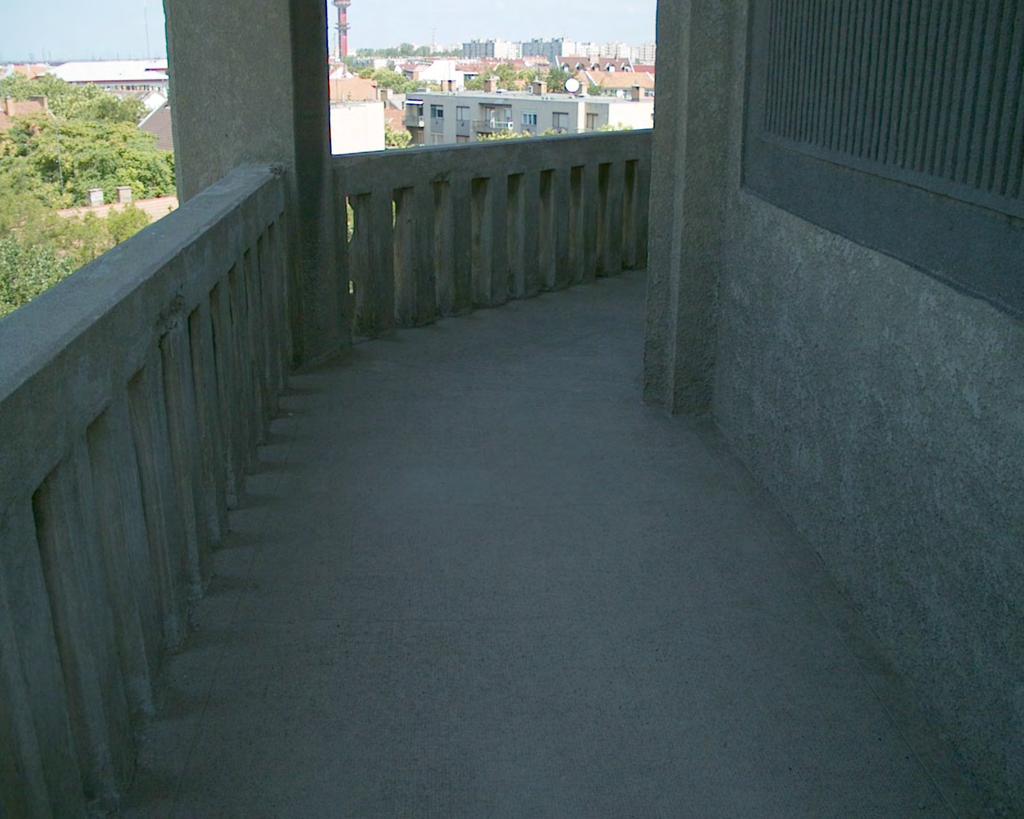

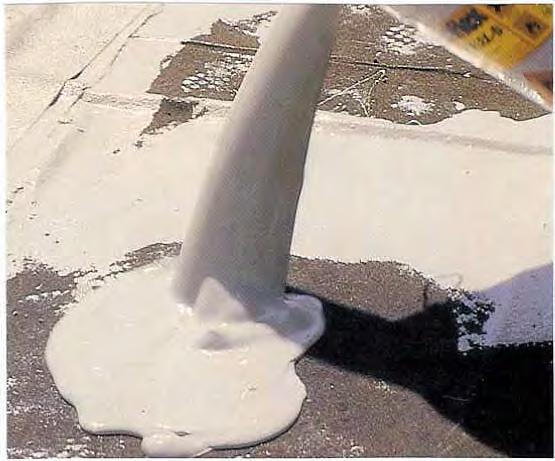

75 műanyag bevonatok

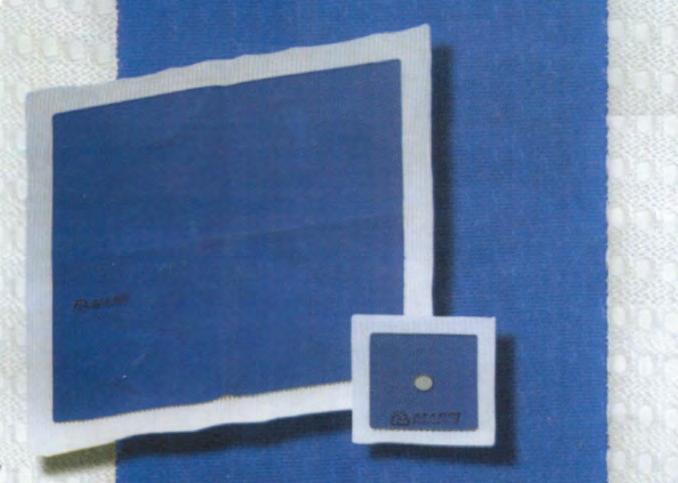

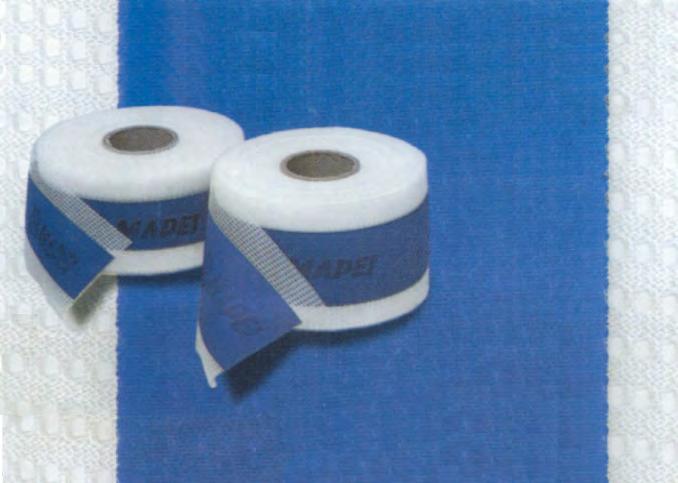

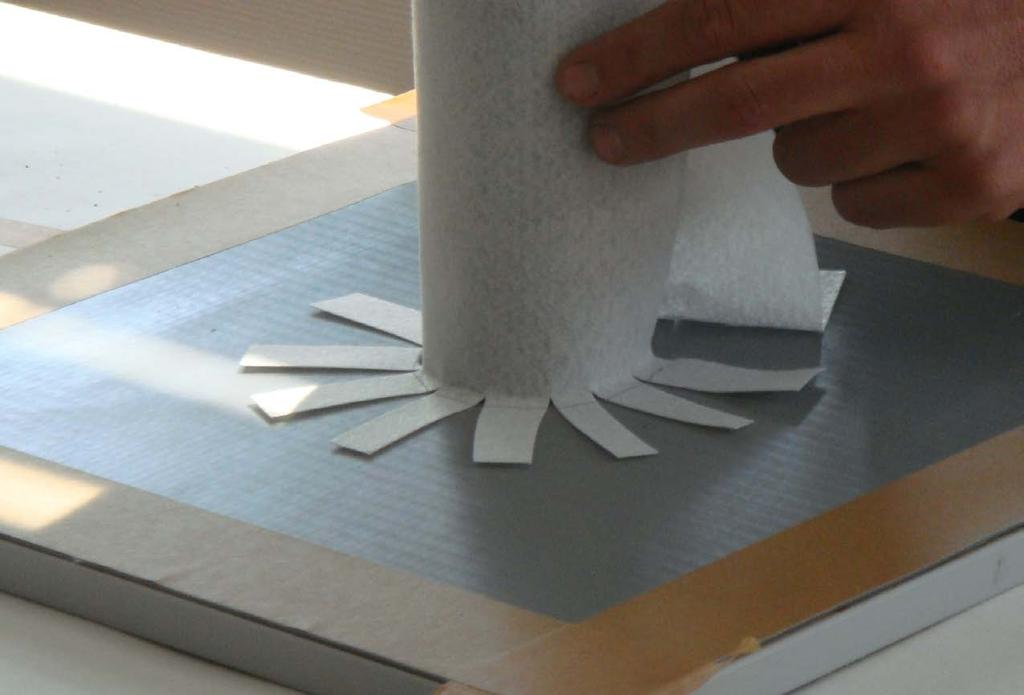

84 gumírozott rugalmas szalag gallér víznyelőhöz és csőáttöréshez negatív és pozitív (külső, belső) sarkokelem

85 szorítóperemes tetőösszefolyó

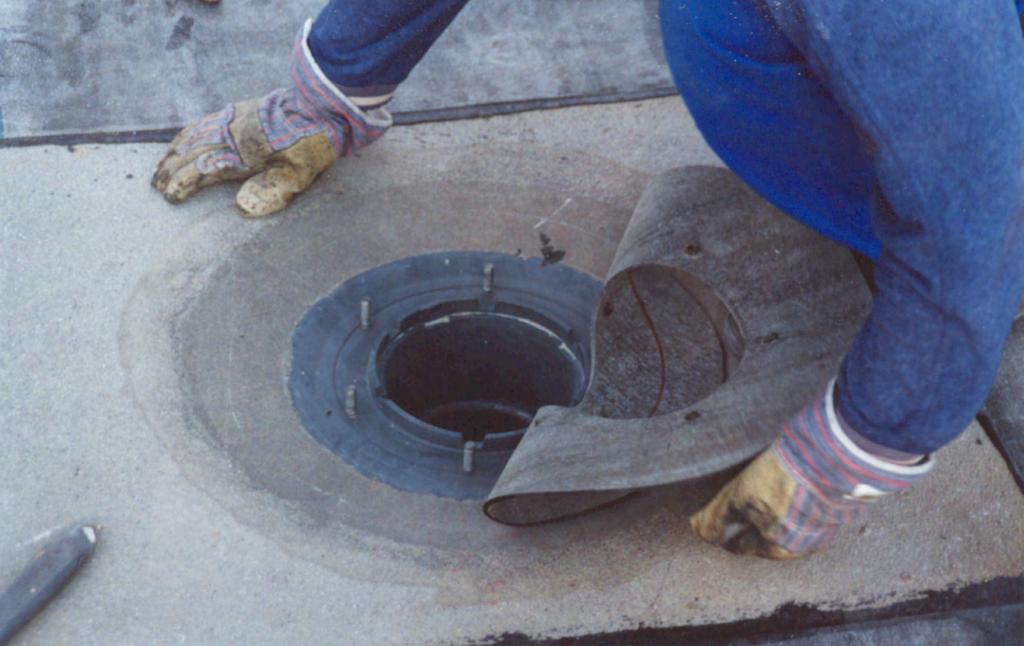

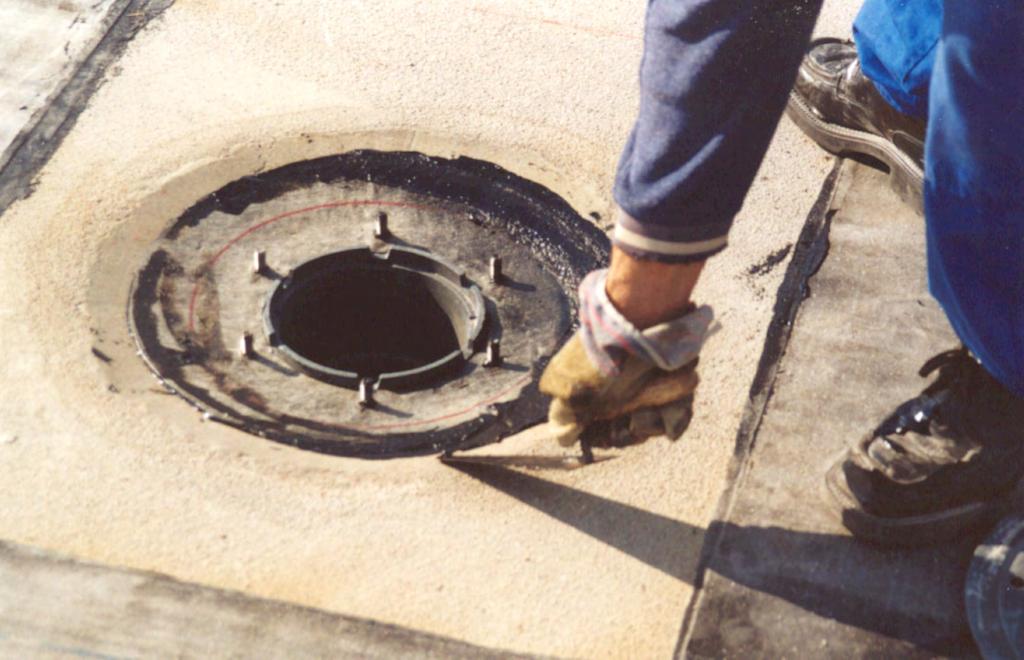

86 szigetelőlemez-galléros tetőösszefolyó

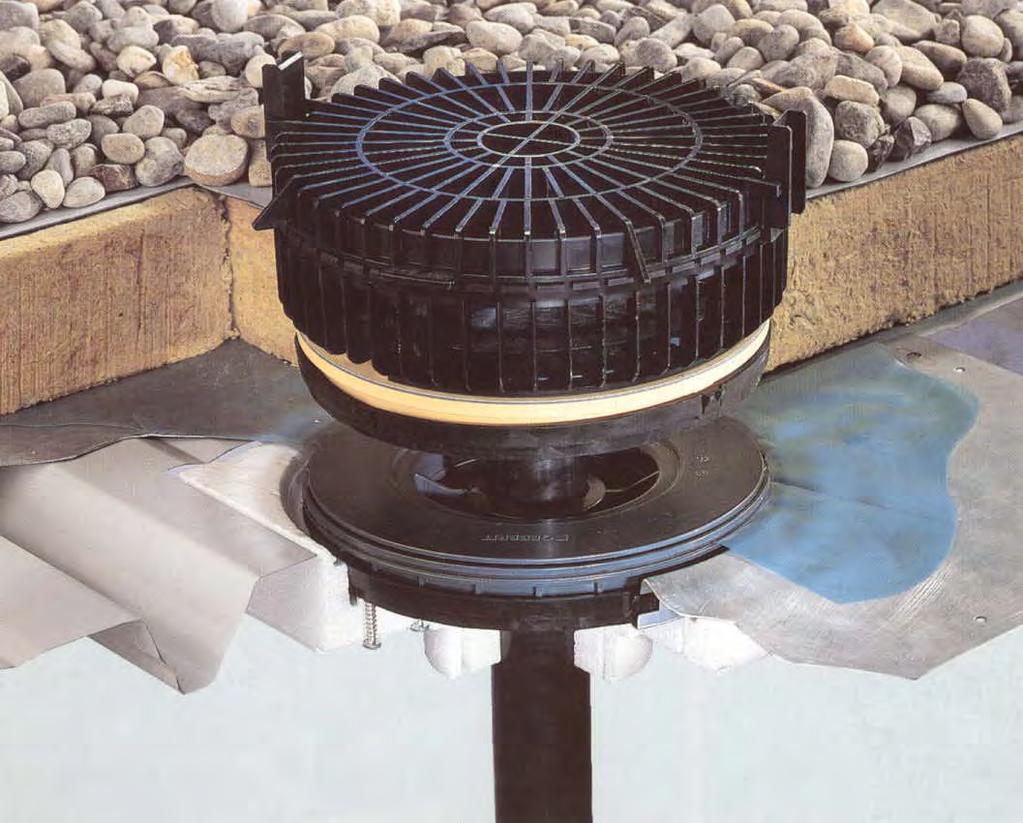

92 teltszelvényű rendszer víznyelője

93 ~ 5 cm

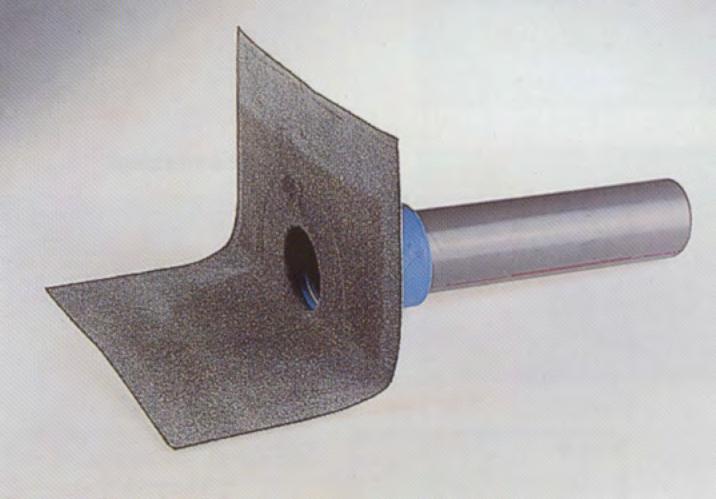

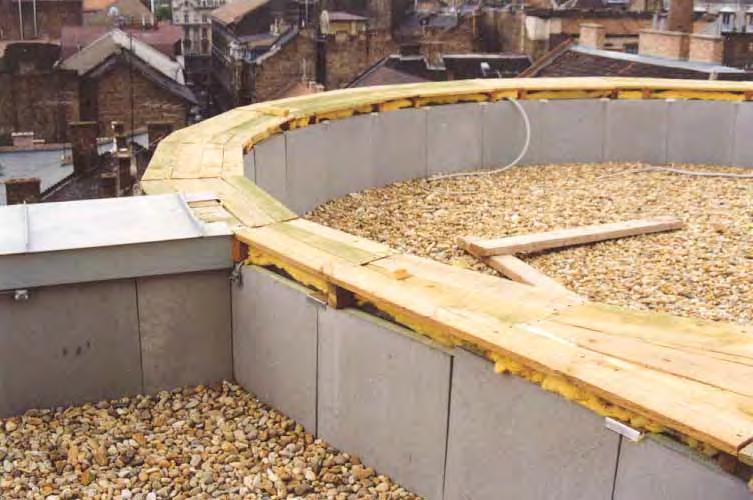

98 vízköpők, biztonsági túlfolyó

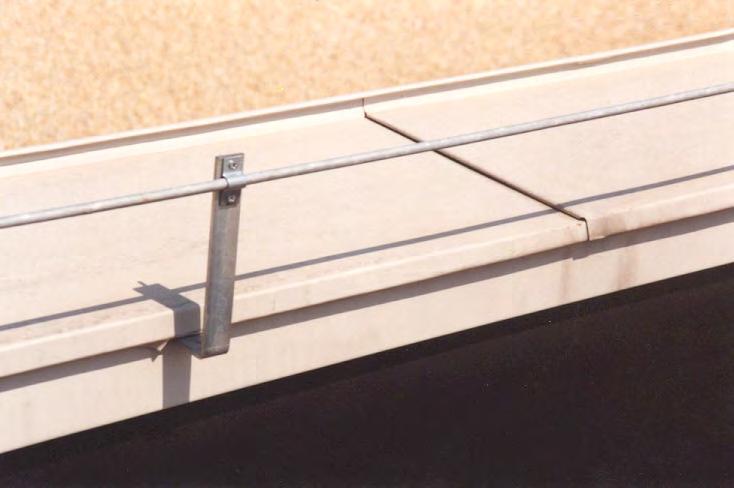

100

101 Köszönöm a figyelmet.
