1 CSARNOKSZERKEZETEK 2013

2 CSARNOK BEVEZETŐ PRIMER TARTÓSZERKEZETEK SZEKUNDER FAL, TETŐ KIEGÉSZÍTŐK ABLAK, KAPU, FFAL MAI ÓRÁN EZ LESZ <3/39>

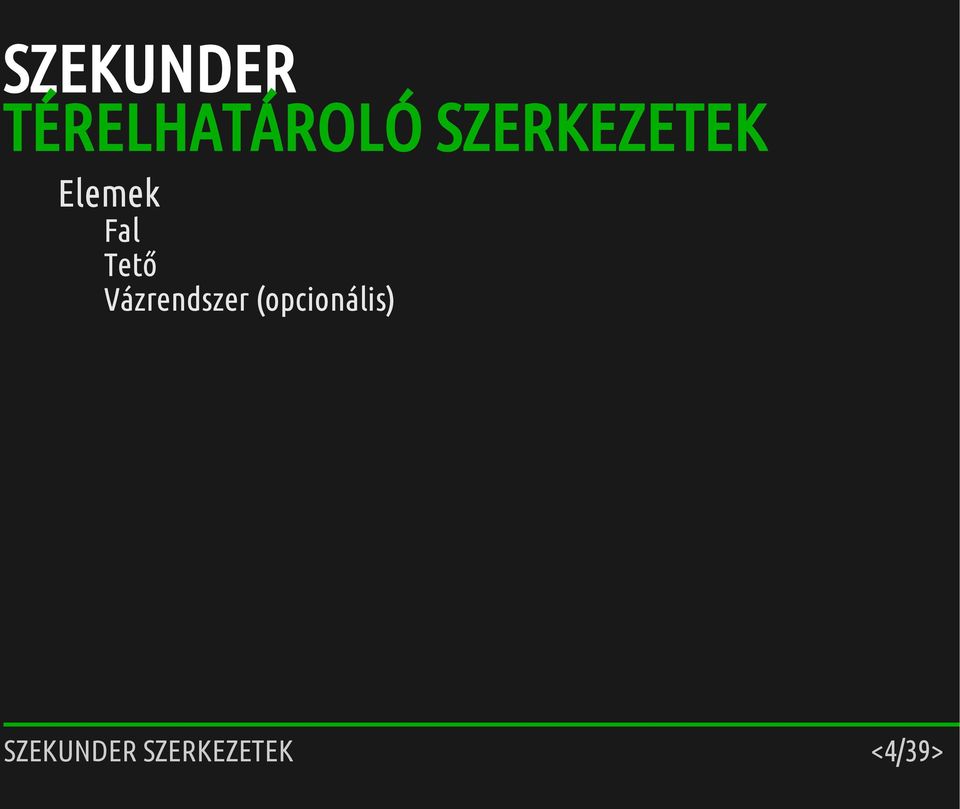

3 SZEKUNDER TÉRELHATÁROLÓ SZERKEZETEK Elemek Fal Tető Vázrendszer (opcionális) <4/39>

4 SZEKUNDER VÁZRENDSZER Primer tartószerkezet kiegészülhet egy plusz vázrendszerrel. Fekvő panelek esetén pillérek (acél) Álló panelek esetén gerendák (acél) Attikafalak kialakítása: oszloptoldó <5/39>

5 FALPANELEK VASBETON. ELŐREGYÁRTOTT Szendvics szerkezetű Típusok Fekvő Támaszkodó Önhordó Álló Támaszkodó Függesztett <6/39>

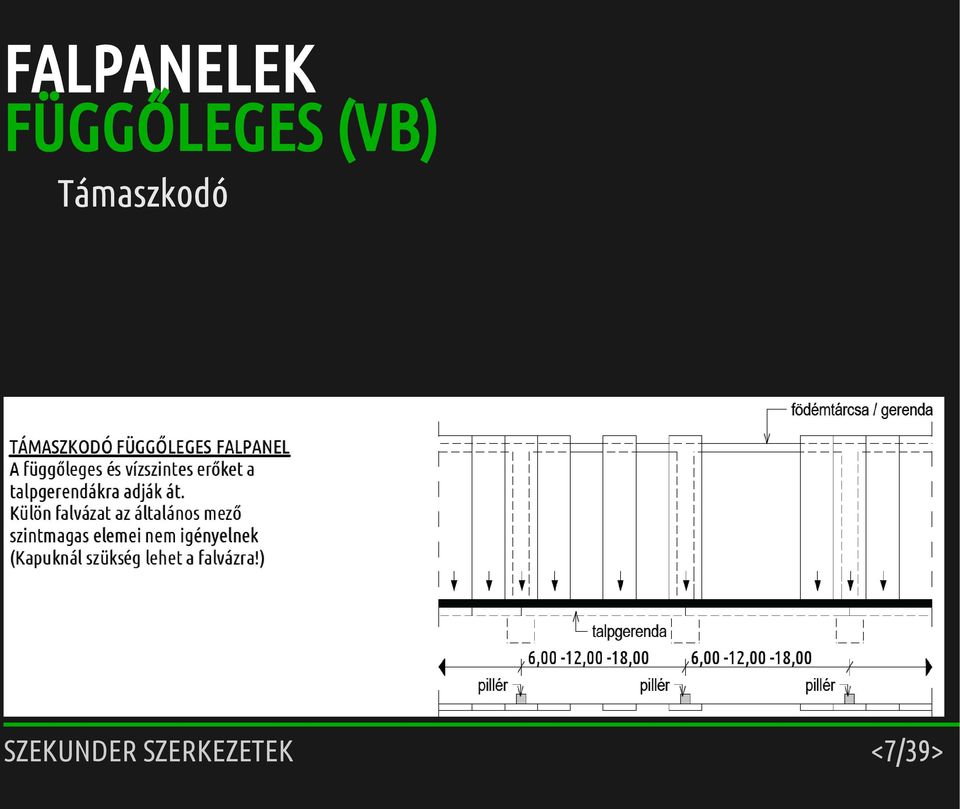

6 FALPANELEK FÜGGŐLEGES (VB) Támaszkodó <7/39>

7 FALPANELEK VÍZSZINTES (VB) Önhordó <8/39>

8 FALPANELEK VÍZSZINTES (VB) Támaszkodó <9/39>

9 FALPANELEK TARTÓSZERKEZETE Vízszintes falpanelek esetében <10/39>

10 FALVÁZOSZLOPOK ALAPRAJZI ELHELYEZÉSE Változatok: Nincs szükség külön falvázoszlopokra A tartószerkezet előtt A tartószerkezet síkjában Az épületvázat és a falelem osztását össze kell hangolni! <11/39>

11 KÖNNYŰSZERKEZETES FALAK ACÉLFEGYVERZETŰ Réteges Szendvics <12/39>

12 FALPANEL CSOMÓPONTOK Általános (toldás, rögzítés) Függőleges Vízszintes Lábazati csatlakozás Nyíláskiváltás Attika kialakítás oszloptoldó Sarok kialakítás <13/39>

13 KÖPENYFAL RÉTEGES SZERKEZET Belső felületképzés: Falkazetta egyéb Külső felületképzés: Trapézlemez Falkazetta Lég- és párazárás a teljes felületen és az illesztéseknél Tartóváz hőszigetelés síkjában <14/39>

14 KÖPENYFAL RÉTEGES SZERKEZET Falkazettás külső Rejtett rögzítés Látszó rögzítés <15/39>

15 KÖPENYFAL FALKAZETTA <16/39>

16 KÖPENYFAL KÜLSŐ BURKOLAT Trapézlemez <17/39>

17 FALPANELEK ACÉL.SZENDVICS Fegyverzet: profilozott, bevonattal ellátott acél Hőszigetelés anyaga változó Vastagság: 5-24 cm között Álló Fekvő Moduláris <18/39>

18 ÁLLÓ SZENDVICS Lábazat: feltámaszkodás Közbenső vízszintes megtámasztás szükséges Felső vég: kibillenés elleni megfogás szükséges <19/39>

19 ÁLLÓ SZENDVICS Rögzítés Rejtett Átmenő csavaros (felső lezárásnál) <20/39>

20 ÁLLÓ SZENDVICS Lábazati kapcsolat (variációk) <21/39>

21 ÁLLÓ SZENDVICS Paneltoldás (szükség esetén) Falvázgerenda szükséges Rögzítés átmenő csavarokkal <22/39>

22 ÁLLÓ SZENDVICS Kibillenés elleni rögzítés (attika) Látszó rögzítés <23/39>

23 FEKVŐ SZENDVICS Toldás: <24/39>

24 FEKVŐ SZENDVICS Lábazati kapcsolat 1 megtámasztó profil 2 panel megtámasztás 3 cseppentő lemez 4 tömítő szalag 5 anker csavar 6 popszegecs 7 kieg hőszig <25/39>

25 ÁLLÓ + FEKVŐ SZENDVICS Nyíláskiváltás ablakok Falváz szükséges Nyílásméret: Panelmérethez igazítva...vagy nem... <26/39>

26 ÁLLÓ + FEKVŐ SZENDVICS Nyíláskiváltás kapu Falváz szükséges <27/39>

27 ÁLLÓ+FEKVŐ SZENDVICS Sarok kialakítási lehetőségek Vágott panel elem + takarólemez Sarok panel elem <28/39>

28 MODULÁRIS SZENDVICS Árnyékillesztéssel (függőleges / vízszintes) <29/39>

29 TETŐ TÍPUSOK Réteges szerkezetek Külön funkciók Vízszigetelés Hőszigetelés Stb. Szendvics szerkezetek Víz- és légzáró tömítések mindenhol! <30/39>

30 TETŐ CSOMÓPONTOK Általános (toldások, rögzítés) Gerinc Attika Gerinccel párhuzamos Gerincre merőleges - vendégfal Belső vápa Bevilágító <31/39>

31 TETŐ SZENDVICS Rögzítési pozíciók (hullámhegyen) <32/39>

32 TETŐ SZENDVICS Toldás - oldalcsatlakozás <33/39>

33 TETŐ SZENDVICS Hossztoldás 25 cm átlapolással <34/39>

34 TETŐ SZENDVICS Gerinc helyszíni hőszig + bádogozás <35/39>

35 TETŐ SZENDVICS Gerincvonalra merőleges attika VENDÉGFAL! <36/39>

36 TETŐ SZENDVICS Gerincvonallal párhuzamos attika rejtett ereszcsatorna <37/39>

37 TETŐ SZENDVICS Belső vápacsatorna fűtőszálak, hőszigetelés, vízzárás! <38/39>
