6. Szerkezeti csomópontok ajánlott kialakítása

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "6. Szerkezeti csomópontok ajánlott kialakítása"

Átírás

1 A betonszilárdság gyakorlati figyelembevételének lehetôsége vasalt falak, vagy pillérek esetén reálisan C értékig terjedhet. A teherviselô falak záradékaként, a födémek a bekötési szintjén koszorúgerendát kell tervezni, amelybe legalább 00 mm keresztmetszeti területû hosszacélbetét és az elôírás szerinti helyzetbiztosító kengyelezés szükséges. Ez az acélmennyiség más igénybevételhez nem vehetô számításba.. Szerkezeti csomópontok ajánlott kialakítása. ábra Falazati csomópontok összefoglaló ábrája

2 Fabeton Mesterfödém Fabeton Mesterfödém. ábra A Fabeton épület függôleges modulrendje

3 külsô vakolat FFA 0/0 jelû FABETON falazóelem kitöltôbeton szegôléc aljzatbeton FABETON ôrlemény v. szig. lap szerelôbeton tn. elleni szigetelés lábazati fal járda bitumen kiöntés mûkô lábazat. ábra Lábazatképzés I. külsô vakolat FFA 0/0 jelû FABETON falazóelem kitöltôbeton monolit vb. koszorú FCL- jelû falburkoló tégla lábazat járda kavicságy FABETON Mesterfödém hôszigetelés függôleges és vízszintes falszigetelés rtg. PINCESZINT. ábra Lábazatképzés II.

4 külsô vakolat FFA 0/0 jelû Fabeton falazóelem kitöltôbeton monolit vb. koszorú FHL- jelû Fabeton hôszigetelô lap hézagtakaró lábazati profil járda kavicságy tégla szig. védô fal függôleges falszig. rtg. PINCESZINT FBA 0/0 jelû Fabeton falazóelem FHL- jelû Fabeton hôszigetelô lap Fabeton mesterfödém. ábra Lábazatképzés III. talajfeltöltés szigetelést tartó téglafal beszorító habarcs FHA 0/0 jelû Fabeton alapelem rejtetett erôsítô vasalat méretezés szerint kitöltôbeton szig. védô beton talajnedvesség elleni szigetelés aljzatbeton. ábra Pincefal szigetelés

5 cseréphéjazat szarufa tetôfólia szarufa FCL- jelû Fabeton hôszigetelô lap FFA 0/0 jelû Fabeton falazóelem FB 0// jelû Fabeton béléstest acélháló felbeton helyszíni Fabeton hôszigetelés FVL -jelû Fabeton válaszfallap szálas hôszigetelés FHL- jelû Fabeton hôszig. lap. ábra Tetôtéri térleválasztás cseréphéjazat tetôfólia légrés szálas hôszigetelés párafékezô fólia FHL- jelû Fabeton hôszig. lap rejtett koszorúvasalat rejtett lekötô vasalat teherelosztó vasalat felbeton FB 0//-jelû Fabeton béléstest FCL- jelû Fabeton hôszigetelô lap koszorúvasalat. ábra Térdfalképzés

6 cseréphéjazat tetôfólia légrés szálas hôszigetelés párafékezô fólia FHL- jelû rejtett koszorúvasalat rejtett lekötôvasalat FBA 0/0 jelû FABETON falazóelem vasbeton födémlemez technológai szigetelés meglévô fafödém meglévô téglafal rejtett koszorúvasalat FCL- jelû EXTRA SPITZ, SPITZ, TRADÍCIÓ FABETON hôszigetelô rendszer. ábra Tetôtér ráépítés

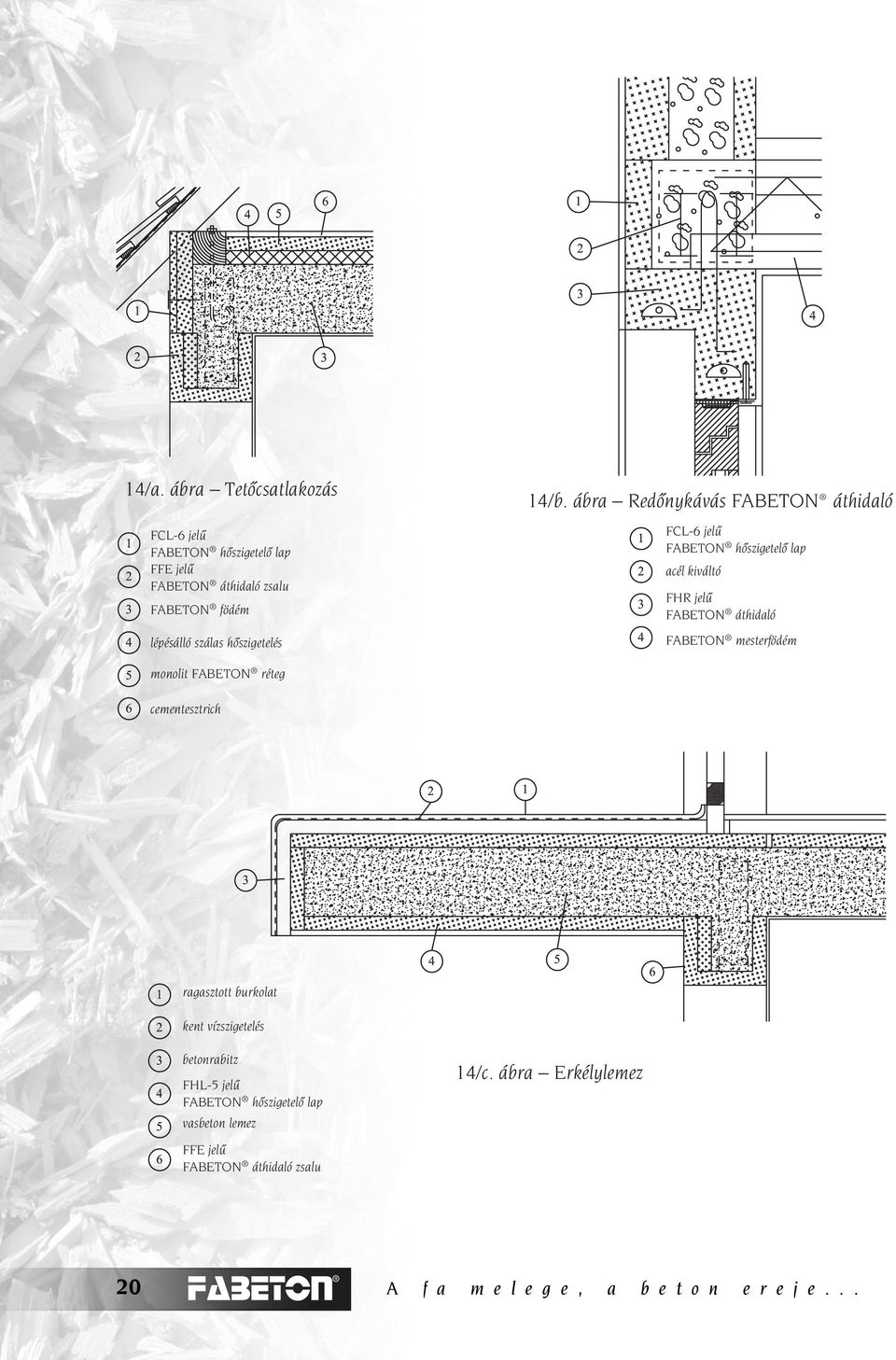

7 /a. ábra Tetôcsatlakozás FCL- jelû FFE jelû FABETON áthidaló zsalu FABETON födém lépésálló szálas hôszigetelés /b. ábra Redônykávás FABETON áthidaló FCL- jelû acél kiváltó FHR jelû FABETON áthidaló FABETON mesterfödém monolit FABETON réteg cementesztrich ragasztott burkolat kent vízszigetelés betonrabitz FHL- jelû vasbeton lemez FFE jelû FABETON áthidaló zsalu /c. ábra Erkélylemez 0

8 FHE jelû FABETON áthidaló zsalu vakolat acéldûbel perforált horg. acélszalag PUR hab /a. ábra Ablakbekötés FHE jelû FABETON áthidaló zsalu vakolat acéldûbel hézagtakaró profil mûanyag dûbel horganyzott acéllemez PUR hab /a. ábra Portálbekötés

9 FABETON falazat betonacél tüske üvegszövettel erôsített vakolat FHL- jelû falazott kémény FABETON falazat betonacél tüske üvegszövettel erôsített vakolat FHL- jelû elôregyártott kéményelem./a ábra Kéményillesztések./b ábra Függôleges strangvezetés

10 acéldûbel kitöltô beton./a ábra Válaszfal bekötés Fabeton ékpár födém méretre vágott Fabeton blokkelem./b ábra Válaszfal kiékelés FVL- válaszfallap FVE- áthidaló./c ábra Válaszfal kiváltás
