1 TARTÓSZERKEZET-REKONSTRUKCIÓS SZAKMÉRNÖKI KÉPZÉS VÁLYOGÉPÍTÉS Vályog szerkezetek kialakítása O. Dr. CSICSELY ÁGNES egyetemi adjunktus BME, Építészmérnöki Kar Szilárdságtani és Tartószerkezeti Tanszék

2 TARTALOM 1.) Vályogházak építése 2.) Népi építészet 3.) Modern vályogépítés

3 VÁLYOGHÁZAK ÉPÍTÉSE 1.) Tervezés 2.) Alapozás 3.) Falazás 4.) Födémek, kiváltások 5.) Tetőszerkezet 6.) Gépészet 7.) Felületképzések 8.) Egyéb szerkezetek

4 TERVEZÉS Alapelv: Csizma és kalap - védelem a víz ellen: szigetelt lábazat és nagy ereszkiülésű tető - tereprendezés - felszíni vízelvezetés megoldása - vizes helyiségek részletes megtervezése - kivitelezés ütemezése - helyszínen található agyag vizsgálata: építésre alkalmas-e

5 Nagy Balázs solymári lakóház TERVEZÉS pinceszint alaprajza földszinti alaprajz

6 Nagy Balázs Solymári lakóház TERVEZÉS emeleti alaprajz metszet

7 Alápincézett épület: - alapozás síkját, méretét, anyagát és típusát a szokásos módon határozzuk meg - a pincéhez kitermelt föld felhasználható a falak készítéséhez ALAPOZÁS Alápincézetlent épület: - alapozás síkját, méretét, anyagát és típusát a szokásos módon határozzuk meg

8 Alap kiásása ALAPOZÁS (Forrás: Gosztonyi Gábor és Pataki Sándor fotói)

9 Alap betonozása ALAPOZÁS (Forrás: Gosztonyi Gábor és Pataki Sándor fotói)

10 Alap betonozása ALAPOZÁS (Forrás: Gosztonyi Gábor és Pataki Sándor fotói)

11 Alápincézett épület: - a pincefal földfelszín feletti része LÁBAZAT Alápincézetlent épület: - lábazat anyaga: időjárásnak ellenálló, víztaszító (kő, beton vasbeton, kmt) - ajánlott a visszahúzott lábazat Általános elv: - a rendezett terepszint feletti magasság min.: 50 cm - anyaga: fagyálló, lélegző és időjárásnak ellenálló

12 Pincefal építése PINCEFAL KÉSZÍTÉSE (Forrás: Gosztonyi Gábor és Pataki Sándor fotói)

13 Alápincézett épület: - a szerkezetben lévő nedvesség feljutása ellen legalább egy réteg bitumenes vízszigetelés LÁBAZAT VÍZSZIGETELÉSE Alápincézetlent épület: - a talajvízviszonyok határozzák meg a vízszigetelés típusát, megegyezik a padló vízszigetelésével

14 A fal fogadó szerkezete A FAL KÉSZÍTÉSE ELŐTT (Forrás: Gosztonyi Gábor és Pataki Sándor fotói)

15 Vázas szerkezetű épület: - először a fal teherhordó szerkezete készül el (anyaga jellemzően: fa, kmt) - legtöbbször a tető is elkészül - a falazat védett helyen készül, mint kitöltő fal, ezért csak önhordónak kell lennie a vályognak FALAZAT KÉSZÍTÉSE Teherhordó falas épület: - készítését a falazat típusa határozza meg Általános szabály: - a fal alatt legalább 2 sor kisméretű tégla ún. vezetősor építése szükséges, vastagságát az aljzatbeton mérete tovább növelheti

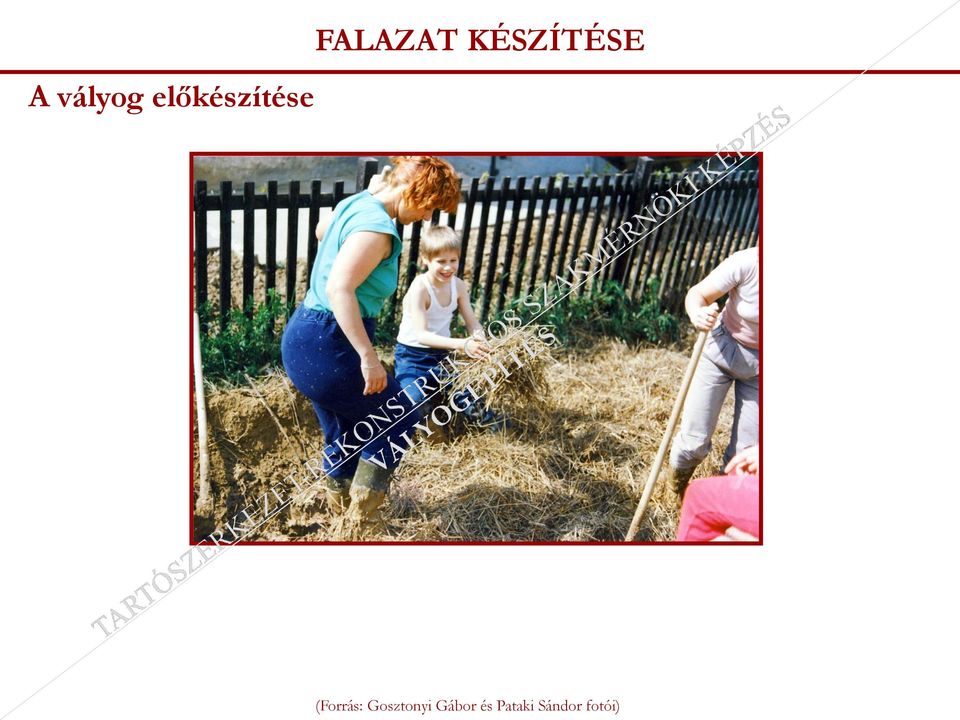

16 A vályog előkészítése FALAZAT KÉSZÍTÉSE (Forrás: Gosztonyi Gábor és Pataki Sándor fotói)

17 A vályog előkészítése FALAZAT KÉSZÍTÉSE (Forrás: Gosztonyi Gábor és Pataki Sándor fotói)

18 Az első réteg készítése FALAZAT KÉSZÍTÉSE (Forrás: Gosztonyi Gábor és Pataki Sándor fotói)

19 Az első réteg készítése FALAZAT KÉSZÍTÉSE (Forrás: Gosztonyi Gábor és Pataki Sándor fotói)

20 Az első réteg készítése FALAZAT KÉSZÍTÉSE (Forrás: Gosztonyi Gábor és Pataki Sándor fotói)

21 Az első réteg készítése FALAZAT KÉSZÍTÉSE (Forrás: Gosztonyi Gábor és Pataki Sándor fotói)

22 Ásózás előtt FALAZAT KÉSZÍTÉSE (Forrás: Gosztonyi Gábor és Pataki Sándor fotói)

23 A harmadik réteg készítése FALAZAT KÉSZÍTÉSE (Forrás: Gosztonyi Gábor és Pataki Sándor fotói)

24 A harmadik réteg készítése FALAZAT KÉSZÍTÉSE (Forrás: Gosztonyi Gábor és Pataki Sándor fotói)

25 Vázas szerkezetű épület: - a födém terhét a falváz hordja FÖDÉM, KIVÁLTÁSOK Teherhordó falas épület: - anyaga jellemzően fa - beton esetén 2-3 sor kmt aláfalazás Fontos: - a jellemzően kisebb teherbírás miatt a födémek és kiváltók felfekvését meg kell növelni, amennyiben ez nem elég úgy a felfekvéseknél 2-3 sor kmt aláfalazás szükséges, vagy oszlopok beépítése a nyílások mellé (Forrás: Medgyasszay, Novák: Föld- és szalmaépítészet)

26 A fafödém készítése FÖDÉM KÉSZÍTÉSE (Forrás: Gosztonyi Gábor és Pataki Sándor fotói)

27 Tetőtér beépítésű épület: - térdfal készülhet a falazat anyagából is (kidőlést ellenőrizni kell) TETŐSZERKEZET Tetőtér beép. nélküli épület: - a szokásos módon kell eljárni Fontos: - tető nagy kiülésű legyen (min: 60 cm), előnyös a tornác építése - ereszcsatorna építése, a lefolyó víz elvezetése a faltól

28 A térdfal készítése TETŐSZERKEZET KÉSZÍTÉSE (Forrás: Gosztonyi Gábor és Pataki Sándor fotói)

29 A tetőszerkezet készítése TETŐSZERKEZET KÉSZÍTÉSE (Forrás: Gosztonyi Gábor és Pataki Sándor fotói)

30 A tetőfedés előtt TETŐSZERKEZET KÉSZÍTÉSE (Forrás: Gosztonyi Gábor és Pataki Sándor fotói)

31 A szerkezetkész ház TETŐSZERKEZET KÉSZÍTÉSE (Forrás: Gosztonyi Gábor és Pataki Sándor fotói)

32 FELÜLETKÉPZÉSEK - külső vakolat lélegző, időjárásálló kell legyen, lehetőség szerint vályog tapasztás - belső vakolat lélegző - vizes helyiségekben a burkolatokat inkább előtétfalra - festés: lehetőség szerint meszelés - karbantartás: külső homlokzat évente, belső homlokzat 2-3 évente - vályog oromfal esetén fa homlokzatburkolat készítése javasolható - CEMENTES VAKOLATOT VÁYOGFALRA NE!! (Forrás:

33 GÉPÉSZET - fűtés: szelíd technológiák alkalmazása - kémény nem készülhet vályogból! - vizes csővezetékeket fal előtt kell vezetni, amit el lehet burkolni, vagy előtétfalba vezetni - egyéb szelíd technológiák: geotermikus fűtés, napkollektor, komposzt WC, szürke víz gyűjtése, esővíz gyűjtése

34 EGYÉB SZERKEZETEK - lépcsőt lehetőleg ne támasszuk a falra - állandó bútorok, polcok kialakítása lehetséges vályogból - kiegészítő hőszigetelés lehetőség szerint környezetbarát anyagokból (nádpalló, szalma) - járda: betont közvetlenül a fal mellé lehetőség szerint ne! - tereprendezés: felszíni vizek elvezetése RENDSZERES KARBANTARTÁS!

35 KÉSZ HÁZ (Forrás: Gosztonyi Gábor és Pataki Sándor fotói)

36 KÉSZ HÁZ (Forrás: Gosztonyi Gábor és Pataki Sándor fotói)

37 TARTALOM 1.) Vályogházak építése 2.) Népi építészet 3.) Modern vályogépítés

38 NÉPI ÉPÍTÉSZET Alapozás: - döngölt föld alapozást készítettek (árkot ásnak, amibe visszadöngölik a földet) - alárendelt épületeknél előfordult, hogy csak szalma, nád terítést raktak a falak alá as évektől építenek mai értelemben véve alapozást, amelynek anyaga terméskő vagy égetett agyag (kerámia) Lábazat szigetelése: - nagyon ritkán készült, akkor is csak nád, vagy szalmaterítés volt (Forrás: Sabján, Búzás: Hagyományos falak)

39 NÉPI ÉPÍTÉSZET Falazatok: - ld. előző alkalom (Forrás: Sabján, Búzás: Hagyományos falak)

40 NÉPI ÉPÍTÉSZET - alapvetően fából készül - típusai: (Forrás: Szűcs: Föld, és vályogfalú házak építése és felújítása)

41 NÉPI ÉPÍTÉSZET Felületképzések: - tapasztás és meszelés (Forrás: Sabján, Búzás: Hagyományos falak)

42 TARTALOM 1.) Vályogházak építése 2.) Népi építészet 3.) Modern vályogépítés

43 Szlyúka László vályogprése MODERN VÁLYOGÉPÍTÉS (Forrás:

44 MODERN VÁLYOGÉPÍTÉS Mezei Sándor: favázas, könnyű vályogtégla kitöltésű házak

45 MODERN VÁLYOGÉPÍTÉS Mezei Sándor: favázas, könnyű vályogtégla kitöltésű házak (Forrás:www.foek.hu/korkep/termek/10054.html)

46 MODERN VÁLYOGÉPÍTÉS Jankovics Tibor: téglagyári vályog elemekből készül házak (Forrás Tégla) KOLPING Hotel - Alsópáhok (Forrás:

47 MODERN VÁLYOGÉPÍTÉS Medgyasszay Péter: szalmabála hőszigetelésű favázas vályogházak (Forrás: epiteszforum.hu/node/17347)

48 MODERN VÁLYOGÉPÍTÉS Medgyasszay Péter: szalmabála hőszigetelésű favázas vályogházak (Forrás: epiteszforum.hu/galeria/parbeszedben-a-tajjal/107083)

49 Galgahévíz - szendvicsfal MODERN VÁLYOGÉPÍTÉS (Forrás: (Forrás: Medgyasszay, Novák: Föld- és szalmaépítészet)

50 Gyűrűfű - vertfal MODERN VÁLYOGÉPÍTÉS (Forrás:

51 (Forrás: MODERN VÁLYOGÉPÍTÉS Máriahalom szabadon formált házak

52 (Forrás: MODERN VÁLYOGÉPÍTÉS Máriahalom szabadon formált házak

53 MODERN VÁLYOGÉPÍTÉS Hegedűs Zsolt: cementtel stabilizált vályogtégla Lőrinci ökofalu Dombház építés közben (Forrás:www.elohazak.com/dombhazak-foldhazak/)

54 Dombház a Kisalföldön MODERN VÁLYOGÉPÍTÉS (Forrás:http://elohazak.com/2010/10/22/igy-is-lehet-epitkezni-iii-foldhaz-epitese-a-kisalfoldon/#more-1352)

55 Szupervályog földzsák MODERN VÁLYOGÉPÍTÉS (Forrás:http://elohazak.com/2011/03/30/az-elso-szupervalyog-tipusterv/#more-1658)

56 Szupervályog földzsák MODERN VÁLYOGÉPÍTÉS (Forrás:www.szupervalyog.hu)

57 Szupervályog földzsák MODERN VÁLYOGÉPÍTÉS (Forrás:www.szupervalyog.hu)

58 Köszönöm a figyelmet!
