1 BME Építészmérnöki Kar Épületszerkezettan 3. Épületszerkezettani Tanszék Előadók: Dr. Becker Gábor, Dr. Hunyadi Zoltán Évf. felelős: Dr Hrabovszky-Horváth Sára 2017/18. tanév 2. félév ÓRAVÁZLAT Az Épületszerkezettan 3. félév 5. szerkesztő gyakorlatához Homlokzatburkolatok 2. Könnyű homlokzatburkolat 2: kazettás fém homlokzatburkolat A szerkesztő gyakorlat célja, hogy bemutasson a szerelt, könnyű homlokzatburkolatok közül egy kazettás fém homlokzatburkolatot a legfontosabb részletekkel, egy jelenleg elterjedt szerkezet alkalmazásával. Az adott épület hagyományos (falas) teherhordó rendszerű, amelyre többrétegű átszellőztetett homlokzatburkolat kerül. Általános rétegrend: 1 cm belső oldali vakolat 25 cm mészhomok tégla falazat 1 cm kiegyenlítő, légzáró, simító vakolat 22 cm ásványi szálas hőszigetelés, műanyagtárcsás dübelekkel rögzítve, horganyzott acél váz között 4 cm légrés 5 cm kazettás fém homlokzatburkolat A vázkitöltő fal nem 30 vagy 38 cm, mint korábban; egyrészt a vastag hőszigetelés miatt előnyös, ha a teherhordó vagy kitöltő fal vékonyabb, másrészt a hőszigetelés vastagítása feleslegessé teszi a fal jó hőszigetelő képességét, így rosszabb hőszigetelő képességű, nehezebb falazóblokk is alkalmazható, amelyek hőtároló tömege és a léghanggátlása kedvezőbb, mint a jó hőszigetelő képességű (üreges) falazóblokkoknak, ezért alkalmazzuk a szerkesztő gyakorlatban a mészhomok tégla kitöltő falat. A fal egyenértékű hőátbocsátási tényezője kielégíti a január 1-től érvényes előírásokat is (U w = 0,15 0,17 W/m 2 K a hőszigetelő anyag hővezetési tényezőjétől függően). Ismétlés: Az épület hővédelmére a homlokzati falakra 22 cm vastag teljes keresztmetszetében víztaszító, homlokzati ásványi szálas hőszigetelés kerül. A hőszigetelés előtt fekete üvegszövet kasírozás található, amely egyrészt a légrésben áramló levegő hűtő hatását csökkenti, másrészt (mivel impregnál) vízlepergető hatású, amellett, hogy alacsony páradiffúziós ellenállású. Többrétegű, átszellőztetett homlokzatburkolatnál - a lábazat kivételével - kizárólag A1 tűzvédelmi osztályú hőszigetelő anyag alkalmazható, szükség esetén szintén A1 tűzvédelmi osztályú kasírozással (üvegszövet). Éghető komponenseket tartalmazó műanyag habok tűzvédelmi szempontból csak maghőszigetelés vagy hőszigetelő rendszerű homlokzati bevonatrendszer esetén alkalmazhatók, illetve a lábazaton! A falsíkon a hőszigetelés rögzítése beütőékes műanyag tárcsás dübelekkel történik

2 A hőszigetelés elé 4 cm vastag kiszellőztetett légrés közbeiktatásával kerülhet a homlokzati kazettás alumínium burkolat. A burkolat átszellőztetéséről, be- és kiszellőztetéséről minden esetben gondoskodni kell, lásd az előadást. A homlokzatburkolat anyaga lehet az adott rögzítési technológia alkamazásával bármilyen, peremezett fémlemez: általában alumínium, titáncink, de lehet bevonatos acéllemez vagy különleges építészeti igények esetén rézlemez is. Az előadáson sok példa szerepelt. A beakasztott (függesztett) kazettás alumínium homlokzatburkolat rögzítésére egy - a tér három irányában beállítási lehetőséget biztosító - rögzítési rendszer szolgál: A homlokzatburkolat aljzata 65/55x2,5 mm méretű U profil rozsdamentes acél tartószerkezet. Ezt a folyamatosan futó U profilt - a homlokzatburkolat szerkezeti kiállásának megfelelő méretű szárakkal rendelkező - kettős hőhídmegszakítású rozsdamentes acél konzol tart, szegecselt vagy csavarozott kapcsolattal. A távtartó konzolok távolsága méretezendő, de legfeljebb 100 cm. A távtartó konzolok alatt hőhídmegszakító műanyag alátétlemezt kell alkalmazni. A távtartó konzolokat a falszerkezethez dübelezéssel kell rögzíteni. A kazettákat a folyamatos U profil aljzat szárai közötti stiftekre kell felakasztani. A felakasztott kazettákat szegecseléssel vagy lemezcsavarokkal kell elmozdulásmentesen rögzíteni. Az U profilok minden vízszintes hézag mentén toldottak, egyrészt a kazetták alsó és felső peremezése miatt, másrészt a toldóelem egyoldali rögzítésével itt biztosítható a fémszerkezet szabad hőmozgása. A kazetták szélességi mérete legfeljebb cm, hosszúságuk legfeljebb 300 cm, de egyedi méretezés esetén ez tovább növelhető. A kazetták közötti hézagokba jutó csapadékvíz a burkolat aljzatát adó U profilba jut, ahonnan a párkányok mentén vagy a homlokzat alsó síkján kivezetésre kerül. Az ablakszemöldök fölött a légrés tűzterjedés elleni védelmét alumínium tartószerkezetre ragasztott hőhatásra habosodó szalaggal biztosítjuk, amely az előző óra anyagában is szerepelt

3 A homlokzatburkolat sarokkialakítása a következő lehet: A részletrajzok egy alumínium burkolat alapvető részleteit tartalmazzák. Hangúlyozzuk ki, hogy az azokon keresztül bemutatott elvek bármely kazettás fém homlokzatburkolat esetén érvényesek, csak az anyaghasználatból, rögzítésekből adódó különbségek jelentenek csekély eltérést! A szerkesztő gyakorlatba - a homlokzatburkolat anyagához igazodva - korszerű, háromrétegű üvegezésű, hőhídmegszakításos alumínium ablak kerül, (U g < 0,65 W/m 2 K, U w = 1,15 W/m 2 K). Beépítése a hőszigetelés síkjába történik a hőhidasság minél nagyobb mértékű csökkentésére. Az ablak falcsatlakozásának tömítése a külső oldalon csapadék- és szélzáró, a belső oldalon vakolható lég- és párazáró fóliával történik. Az ablak rozsdamentes acél vaktokhoz van ékelve. Az ablak előtt feltekerhető (rejtett tokos) vászon árnyékoló található; függőleges vezetősínje az ablaktokhoz van csavarozva. Rögzítése horganyzott acél szalagokkal történik. A rejtett minitokos vászon árnyékoló lehetséges elrendezési változatait az alábbi ábrákon mutatjuk be: - 3 -

4 A részletrajzokon az alábbiakra hívjuk fel a figyelmet: 1-2. Ablakbeépítés felső és oldalsó részlete: Az ablak beépítési síkját a rejtett minitokos redőny helye határozza meg! Beépítése a hőszigetelés síkjába történik a hőhidasság minél nagyobb mértékű csökkentésére. A homlokzatburkolat befordul a bélésbe a burkolat+légrés+hőszigetelés vastagságában, de ennek önálló tartószerkezetet nem lehet építeni, mert nincs mögötte aljzat, így a kávabélést az általános homlokzati kazettát tartó folyamatos U profilhoz ill. a nyílászáró tokszerkezetéhez rögzíthetjük. Nehéz homlokzatburkolatok 1: Szerelt kőburkolat Célunk a szerelt, nehéz homlokzatburkolatok közül a kőburkolat alapvető szerkesztési szabályainak bemutatása, különböző rögzítések esetén a legfontosabb részletekkel, jelenleg járatos szerkezetek alkalmazásával. A következő órán a téglaburkolat részleteit ismertetjük, a kéregpanel burkolatról pedig előadáson hallhattak már. Általános rétegrend: 1 cm belső oldali vakolat 20 cm vasbeton falazat 25 cm ásványi szálas hőszigetelés, műanyagtárcsás dübelekkel rögzítve 4 cm légrés 3 cm kőburkolat A hőszigetelésről, a légrés kialakításáól valamint a be és kiszellőztetésről lásd korábbi órákat és az előadásokat. A legalább 30 mm vastag kő burkolólapokat függőleges vagy vízszintes hézagban egyaránt lehet rögzíteni, de mindkét esetben két támasztó- és két rögzítőtüske szükséges. Vegyes rögzítés (két tüske oldalsó hézagban, két tüske vízszintes hézagban) egy kőlapon belül nem alkalmazható! 30 mm alatti vastagságú szerelt kőburkolat azért nem megfelelő, mert a kőrögzítő tüskék környékén a kőburkolat anyaga lereped, a tüskék kiszakadhatnak. A szerelt kőlapok jellmező méretei az előadáson már elhangoztak

5 A burkolatot kiváltó és a rögzítő konzolok, valamint a rögzítőtüskék rozsdamentes acélból készülnek. A terheléstől és az alkalmazás helyétől függően esetenként más és más konzolt kell beépíteni, amelyek erőtani méretezés és konszignáció alapján késztermékként rendelhetők (ilyenek például a hazai PRO-FIX, az IN-TECH, vagy a német HALFEN cégek termékei a szerkesztő gyakorlat utóbbi gyártó termékeivel készült). A szerkesztő gyakorlatban alkalmazott konzolok alkalmasak a 25 cm vtg. hőszigetelés és a 4 cm légrés által meghatározott kiállásra, továbbá a lehető legkisebb mértékben hőhidasak (lásd előadást). Adott esetben egyedi konzolok gyártása is lehetséges. Jelen megoldásban a rögzítés - háromirányú beállítást lehetővé tévő - rozsdamentes acél konzolokkal történik, amelyekbe tüskéket kell elhelyezni (függőleges vagy vízszintes tüskék, alátámasztó konzolok, stb). A rögzítő- és kötőelemeknek ellenállónak kell lenni a korrozióval szemben, alapanyagában rozsdamentes minőségű acélból kell készülnie. A rögzítőelemek méretezése során figyelemmel kell lenni a csapóesővel, a szélszívással és a szélnyomással járó terhelésekre is. A rögzítőelem pontos típusát megfelelő statikai számítások alapján, a homlokzatra ható összes erő és mozgás figyelembevételével kell kiválasztani. A konzolok dübeles rögzítésének kiválasztásához minden esetben figyelembe kell venni a hátfalazat típusát és az ahhoz tartozó megengedett maximális kihúzó erőt. A kitörések és repedések elkerülése érdekében a rögzítési pontok megválasztásánál be kell tartani a minimális szél- és tengelytávolságokat. A falsík egyenletlenségei a menetes fej ki-be csavarásával küszöbölhető ki. A függőleges beállítást a rögzítő kapocs ovál rögzítési furata teszi lehetővé. A kapocs legfeljebb 20 -ot eltérhet a függőleges helyzettől, ami lehetővé teszi a vízszintes irányú beállítást. A kőburkolatot függeszteni is lehet, így alkalmas mennyezetek szerelt burkolására is. Kőburkolatok kő ablakbélése - önálló rögzítőszerelvény nélkül - rögzíthető a nyílást szegélyező kőlaphoz is. Ebben az esetben a bélés mélysége legfeljebb 12 cm lehet. Előadáson elhangzott: A kőlapokban lévő rögzítő furatokat a kőlap szélétől legalább annak vastagságának 2,5-szeresére szükséges elhelyezni. A kőlap felületétől mért legkisebb furattengely távolság 15 mm lehet. Emiatt a kőlap vastagságának legkisebb mérete 30 mm lehet. Alternatív rögzítésként meg kell említeni a habarcsolással rögzített "fix tüskés rendszert" és a sínes rögzítést (ez utóbbi elsősorban vázas épületek kitöltő falai esetén alkalmazott megoldás). Sínes rögzítés esetén fel kell hívni a figyelmet a kifordulás elleni kétirányú megtámasztás fontosságára. Kőburkolat esetén általában nyílt hézagképzés történik, a fugaszélesség legalább 6 mm. Zárt fugák esetén rugalmas tömítések alkalmazása szükséges (pl.: tartósan rugalmas szilikon vagy poliuretán kittek stb.). Ügyelni kell arra, hogy egyes kőfajtákat például gránit - a hagyományos szilikonkittek a csatlakozás mentén elszínezhetnek! Kompozit ablakszerkezet: alumínium külső burkolattal, extrudált polisztirolhab hőszigeteléssel és fa teherhordó maggal. Ebben az esetben a hőszigetelés vonalába az ablak külső, hőszigetelt része kell essen a hőhidasság csökkentése érdekében. A viszonylag lapos, a háromrétegű üvegezés miatt széles ablakprofilra a hőszigetelés csak korlátozott mértékben takarhat rá, ezért is fontos, hogy az ablak a hőszigetelés vonalába essen ezen ablakokat kávába beforduló hőszigeteléssel nem reális beépíteni

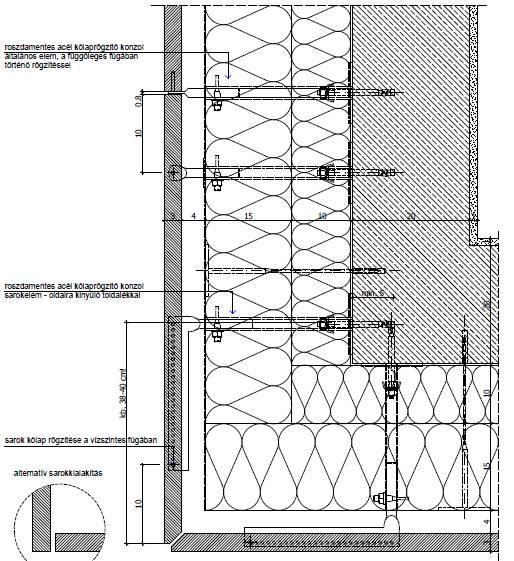

6 Lábazat és sarokkialakítás: Budapest, április 20. Dr. Becker Gábor egyetemi tanár tanszékvezető Dr. Hrabovszky-Horváth Sára egyetemi adjunktus évfolyamfelelős - 6 -
