aliplast BEÉPÍTÉSI ÚTMUTATÓ

Átírás

1 BUILDING CONNECTIONS aliplast ALUMÍNIUM AJTÓK, ABLAKOK ÉS OSZLOPBORDÁS FÜGGÖNYFALAK I ÚTMUTATÓ 18/10/10 L A P 1.

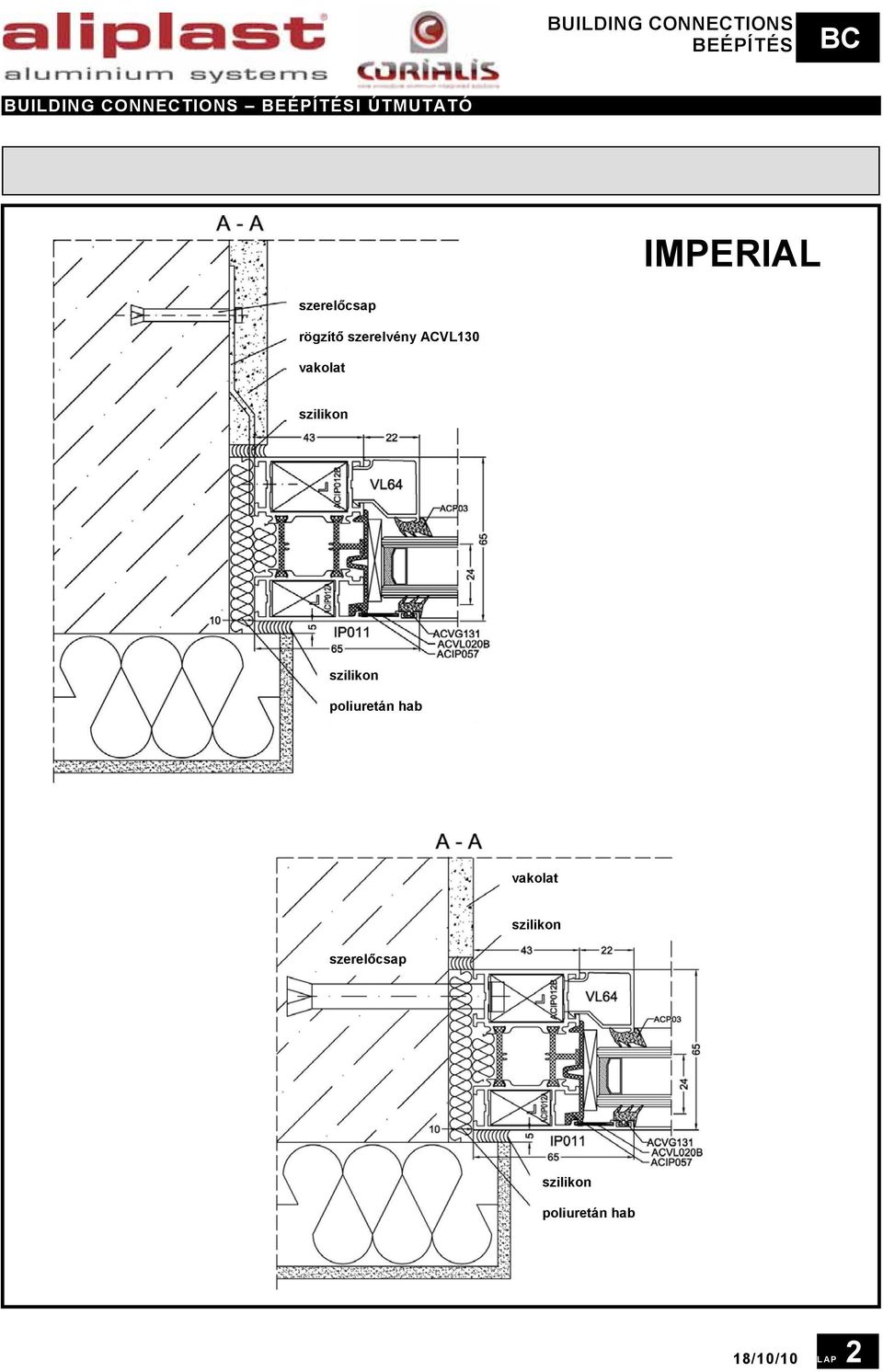

2 IMPERIAL szerelőcsap rögzítő szerelvény ACVL130 vakolat szilikon szilikon poliuretán hab vakolat szilikon szerelőcsap szilikon poliuretán hab 18/10/10 LAP 2.

3 ACMX09764X rendelésszámú COSMOFEN 2-komponensű alumínium ragasztó IFT Rosenheim által összetett alumíniumprofilok sarokragasztásának húzószilárdsága vonatkozásában bevizsgálva és engedélyezve A ragasztó nyílt ideje 20C -on kb. 45 perc. Mind kezdésnél, mind a kb. 45 perces szünet esetében a statikus keverőfejben levő kb. 20 g bekevert ragasztót ki kell nyomni a fejből, nem szabad ragasztani vele. A munka végeztével a ragasztó a keverőfejben marad, másnap új fejet kell feltenni, és az első 20 g-ot kidobni. Az anyagfelhasználás folyamatos munkavégzés esetén kb. 20 g/sarok. A nyílt idő felére csökken 30C -on, kétszeresére nő 10C -on. Funkcionális kötési idő kb. 6 óra, ami lerövidíthető Cosmopur 830 gyorsító bekeverésével. Kikeményedési idő kb. 24 óra Teljes megszilárdulás ideje 7 nap. Kitüremkedett ragasztó tisztítása lágy állapotban Cosmofen 60-nal, kikeményedve mechanikai úton történhet. 1. Zsírtalanítsa a vágási felületet 2. Tömítsen ACSIL04 szilikonnal 3. A sarokelemek és összekötők beragasztásához használjon ACMX09764X ragasztót ACSIL04 egykomponensű elasztikus ragasztó és tömítő egyben, kötések tömítéséhez ACMX09764X kétkomponensű COSMOFEN ragasztó gérelt és T típusú sarokkötések ragasztásához 18/10/10 LAP 3.

4 A TÁMASZTÓÉKEK ÉS A TÁVTARTÓK ELHELYEZÉSE AZ ÉKEK ÉS A TÁVTARTÓK ANYAGA KEMÉNYFA, PVC VAGY ALUMÍNIUM ZÁRTSZELVÉNY LEGYEN TÁMASZTÓÉK TÁVTARTÓ A TÁMASZTÓÉKEKET ÉS TÁVTARTÓKAT ÚGY KELL ELHELYEZNI, HOGY AZ ABLAKPROFILOK KÉPESEK LEGYENEK A HŐMÉRSÉKLETKÜLÖNBSÉGEK OKOZTA ALAKVÁLTOZÁSRA. AZ ABLAKOKNAK A NYÍLÁSBAN VALÓ POZÍCIONÁLÁSÁRA SZOLGÁLÓ TÁVTARTÓKAT A TOK RÖGZÍTÉSE UTÁN EL KELL TÁVOLÍTANI. NEM SZABAD AZONBAN ELTÁVOLÍTANI A TÁMASZTÓÉKEKET. 18/10/10 LAP 4.

5 SZERELŐFURATOK ELHELYEZÉSE ABLAKTOKBAN ABLAKTOK ABLAKTOK VÍZSZINTES TOKOSZTÓVAL ABLAKTOK FÜGGŐLEGES TOKOSZTÓVAL 18/10/10 LAP 5.

6 ABLAKTOK RÖGZÍTŐELEMEK FESZÍTŐCSAP (DÜBEL) FALBA SÜLLYESZTÉS MINIMÁLIS MÉRETE 40 MM FESZÍTŐCSAP (DÜBEL) ALKALMAZANDÓ BETONBA, TÖMÖR TÉGLÁBA, SZILIKÁT- TÉGLÁBA, ÜREGES ÉGETETT ÉS CEMENTTÉGLÁBA, GÁZBETONBA, TERMÉSKŐBE STB. VEGYE FIGYELEMBE, HOGY A POLIURETÁN HAB ÉS A HOZZÁ HASONLÓ SZIGETELŐANYAGOK NEM ALKALMASAK AZ ABLAK RÖGZÍTÉSÉRE, KIZÁRÓLAG A TOK ÉS A FALNYÍLÁS KÖZÖTTI HÉZAG TÖMÍTÉSÉRE ÉS HŐSZIGETELÉSÉRE SZOLGÁLNAK. 18/10/10 LAP 6.

7 ABLAKTOK RÖGZÍTŐELEMEK TOKRÖGZÍTŐ SZERELVÉNY (ACVL130) TOKRÖGZÍTŐ SZERELVÉNYT KELL ALKALMAZNI AZOKON A HELYEKEN, AHOL A TOK TÚLSÁGOSAN TÁVOL ESIK A NYÍLÁSTÓL, EZÉRT A FESZÍTŐCSAP (DÜBEL) NEM ALKALMAS, PL. ILYEN AZ ALSÓ (KÜSZÖB-) RÖGZÍTÉS ESETE RÉTEGES FALFELÉPÍTÉS ESETÉN. HŐSZIGETELŐ BETÉTTEL (STÉGGEL) ELLÁTOTT PROFIL ESETÉN A RÖGZÍTŐSZERELVÉNYT A BELSŐ KAMRÁHOZ KELL CSAVAROZNI. VEGYE FIGYELEMBE, HOGY A POLIURETÁN HAB ÉS A HOZZÁ HASONLÓ SZIGETELŐANYAGOK NEM ALKALMASAK AZ ABLAK RÖGZÍTÉSÉRE, KIZÁRÓLAG A TOK ÉS A FALNYÍLÁS KÖZÖTTI HÉZAG TÖMÍTÉSÉRE ÉS HŐSZIGETELÉSÉRE SZOLGÁLNAK. 18/10/10 LAP 7.

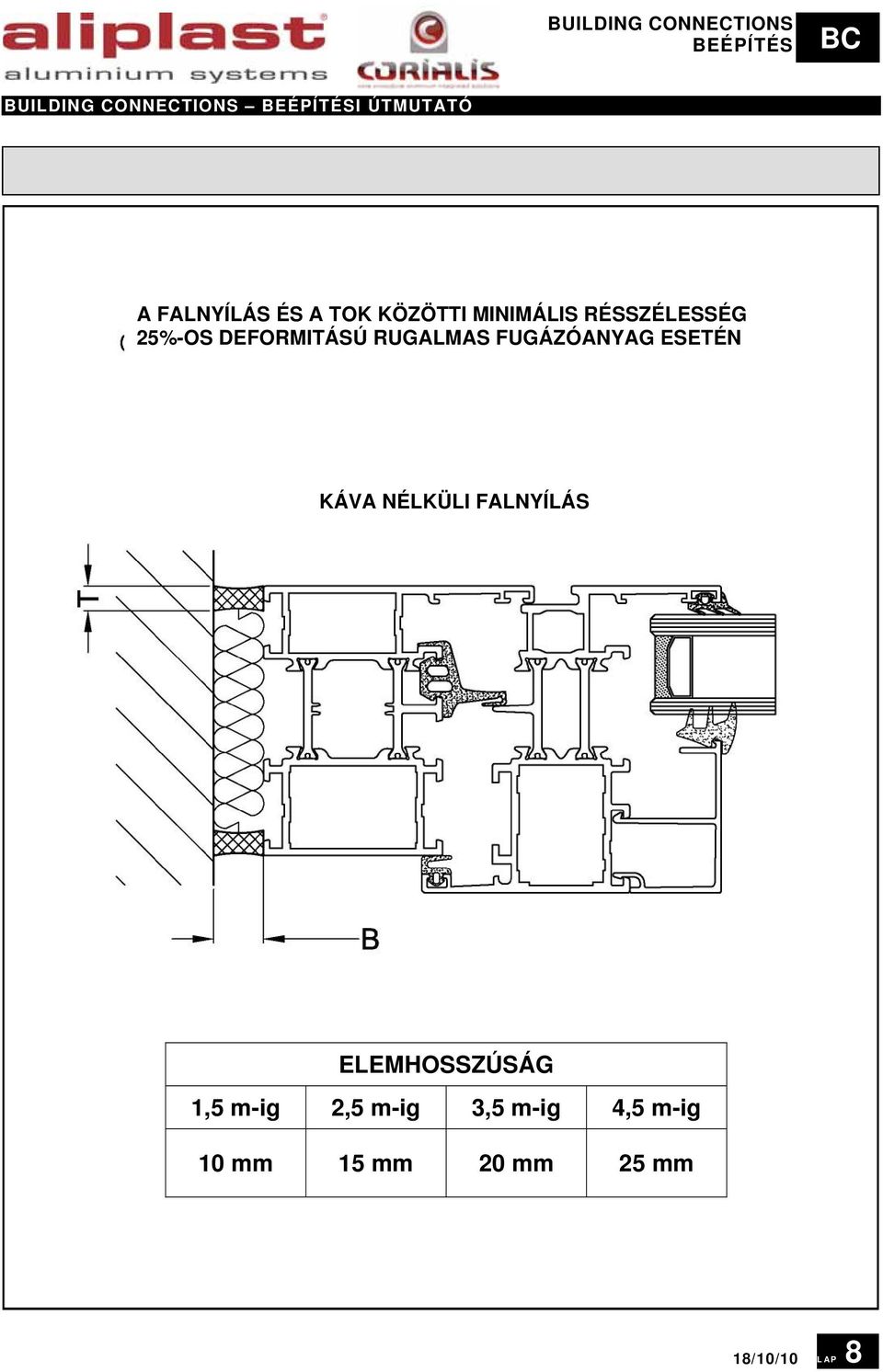

8 A FALNYÍLÁS ÉS A TOK KÖZÖTTI MINIMÁLIS RÉSSZÉLESSÉG 25%-OS DEFORMITÁSÚ RUGALMAS FUGÁZÓANYAG ESETÉN KÁVA NÉLKÜLI FALNYÍLÁS ELEMHOSSZÚSÁG 1,5 m-ig 2,5 m-ig 3,5 m-ig 4,5 m-ig 10 mm 15 mm 20 mm 25 mm 18/10/10 LAP 8.

9 A FALNYÍLÁS ÉS A TOK KÖZÖTTI MINIMÁLIS RÉSSZÉLESSÉG 25%-OS DEFORMITÁSÚ RUGALMAS FUGÁZÓANYAG ESETÉN KÁVÁS FALNYÍLÁS ELEMHOSSZÚSÁG 3,5 m-ig 4,5 m-ig 10 mm 15 mm 18/10/10 LAP 9.

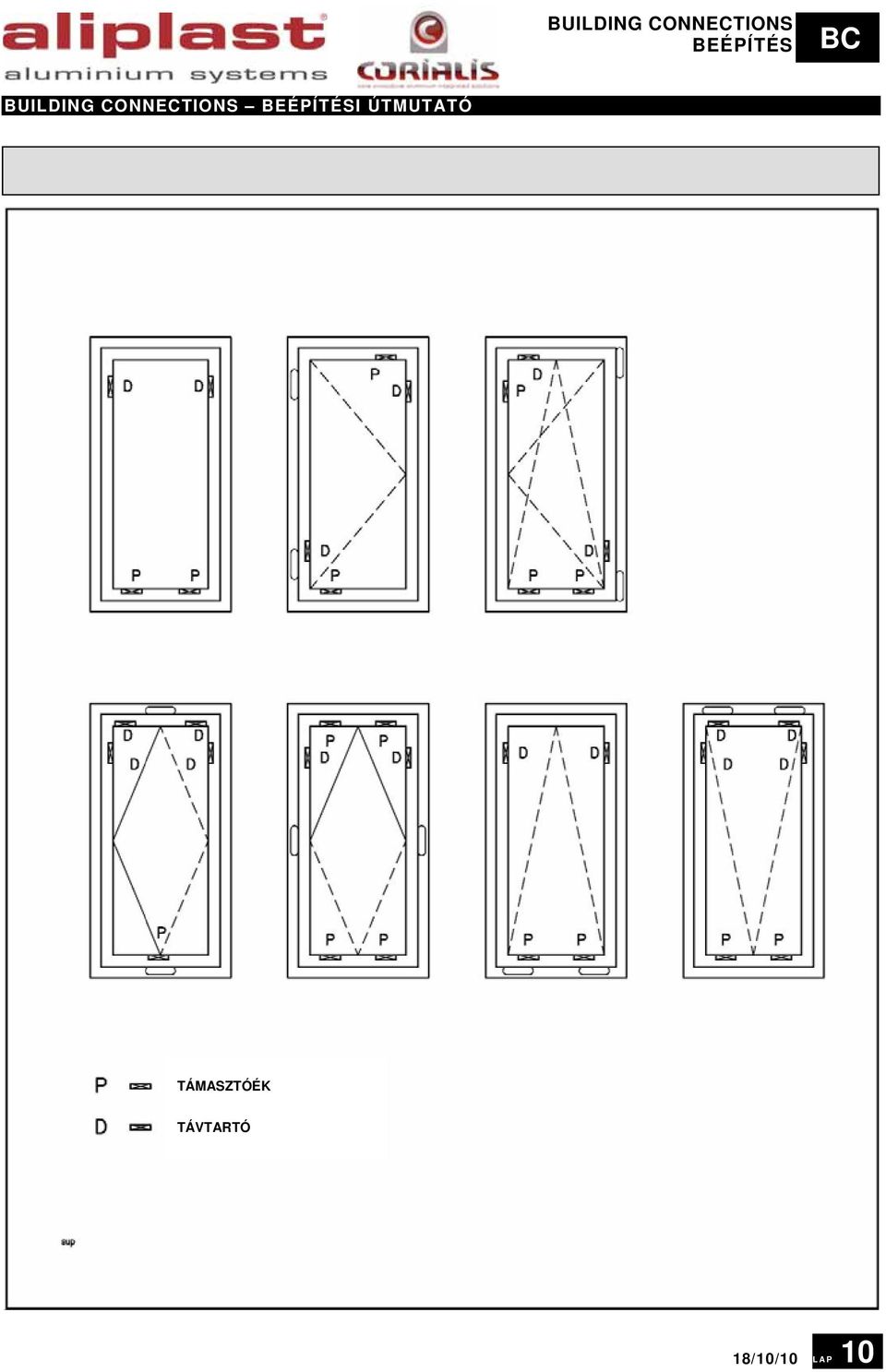

10 TÁMASZTÓÉK TÁVTARTÓ 18/10/10 LAP 10.

11 nyomáskiegyenlítő nyílás a szárnyban víztelenítő nyílás a tokban (osztóban) 18/10/10 LAP 11.

12 B nyomáskiegyenlítő C víztelenítő A tok víztelenítő 18/10/10 LAP 12.

13 18/10/10 LAP 13.

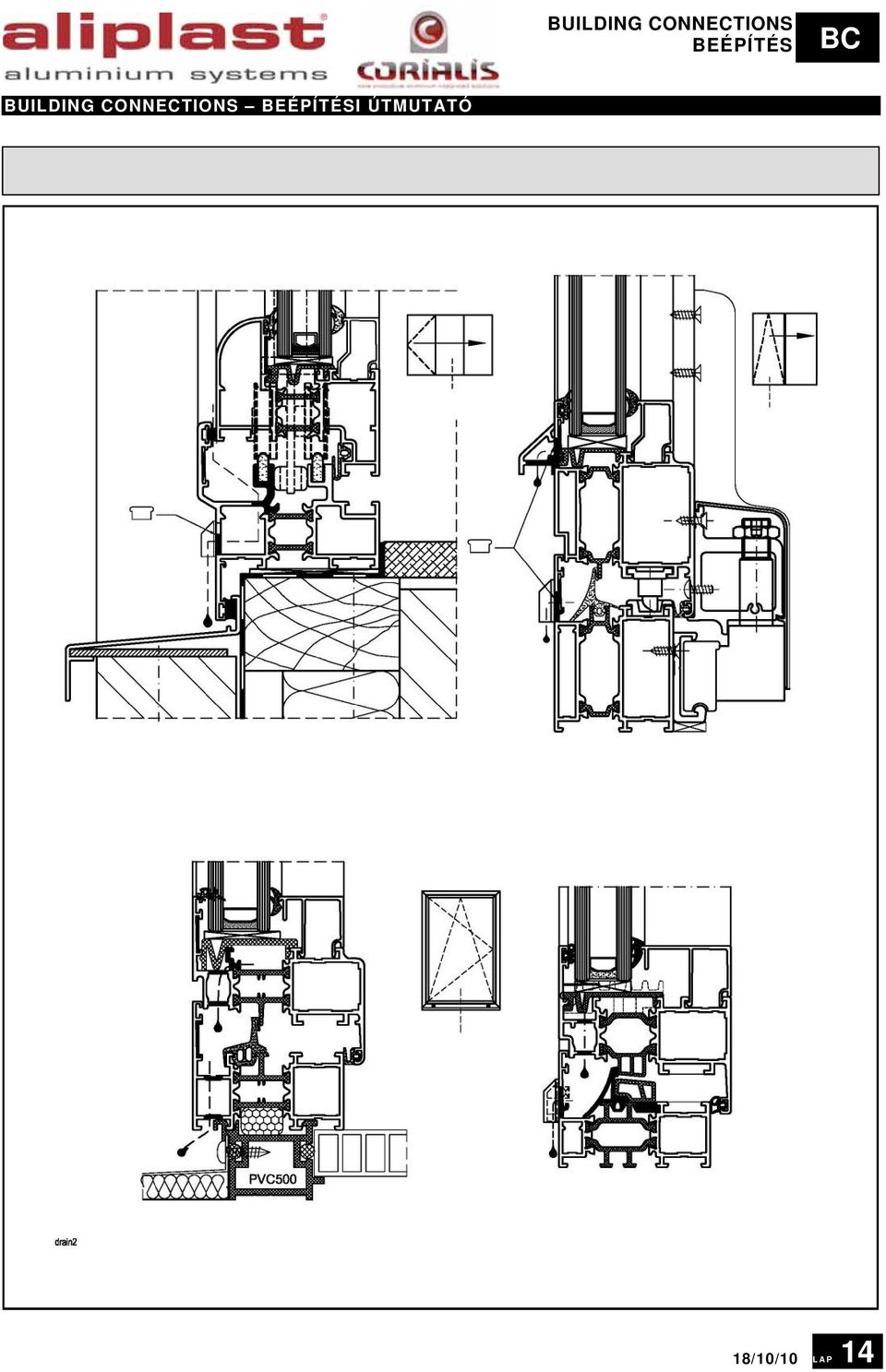

14 18/10/10 LAP 14.

15 18/10/10 LAP 15.

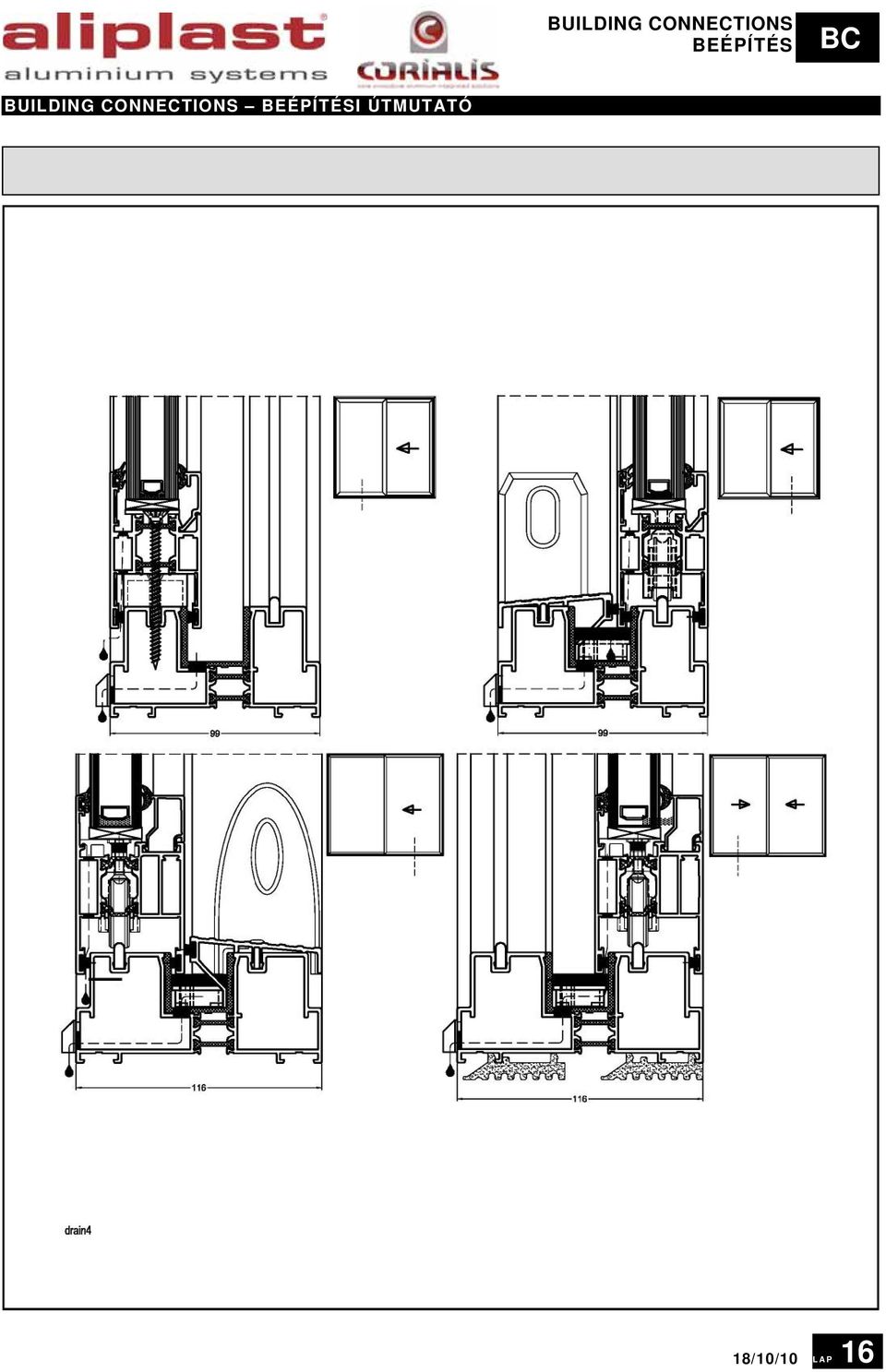

16 18/10/10 LAP 16.

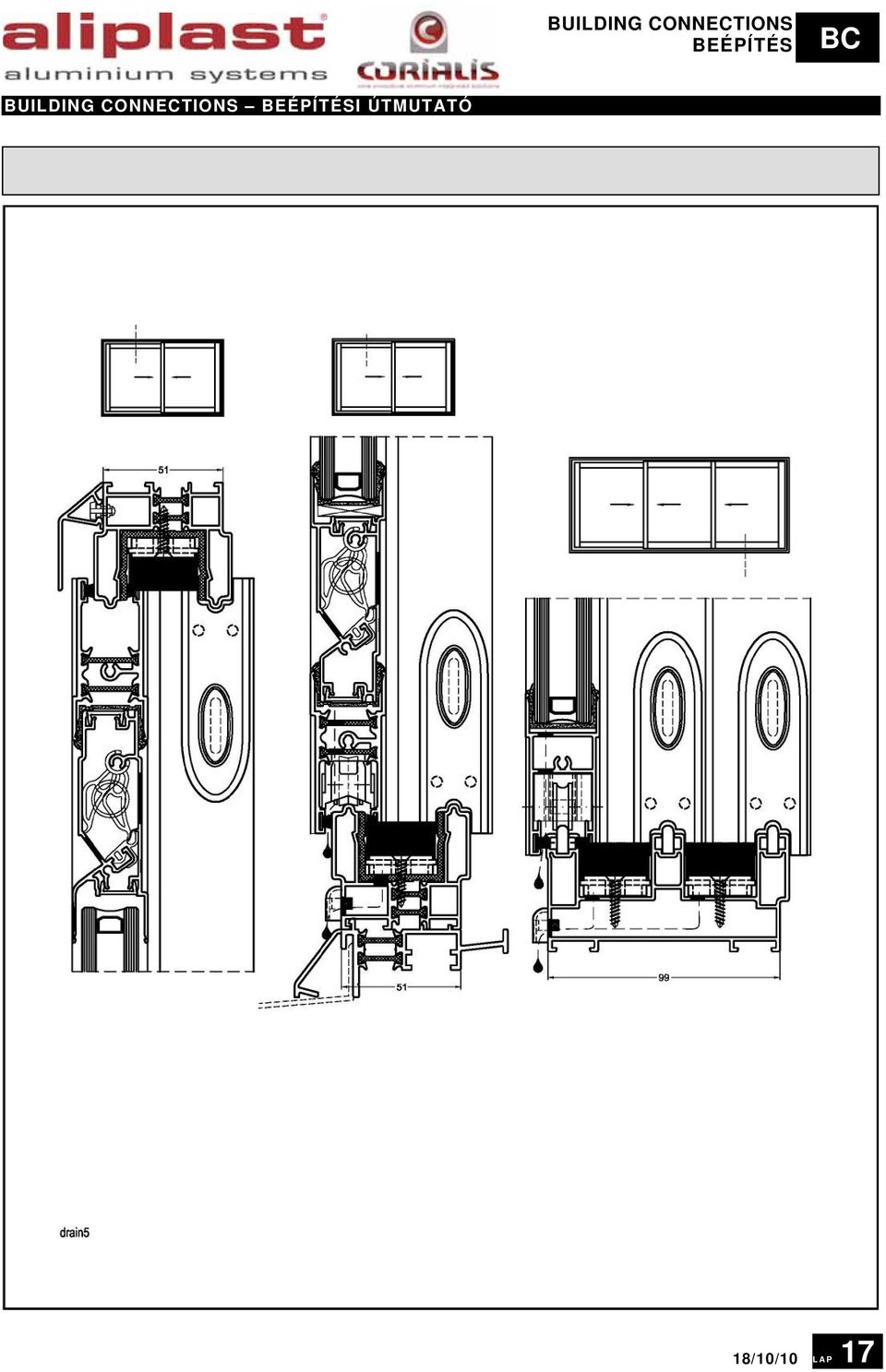

17 18/10/10 LAP 17.

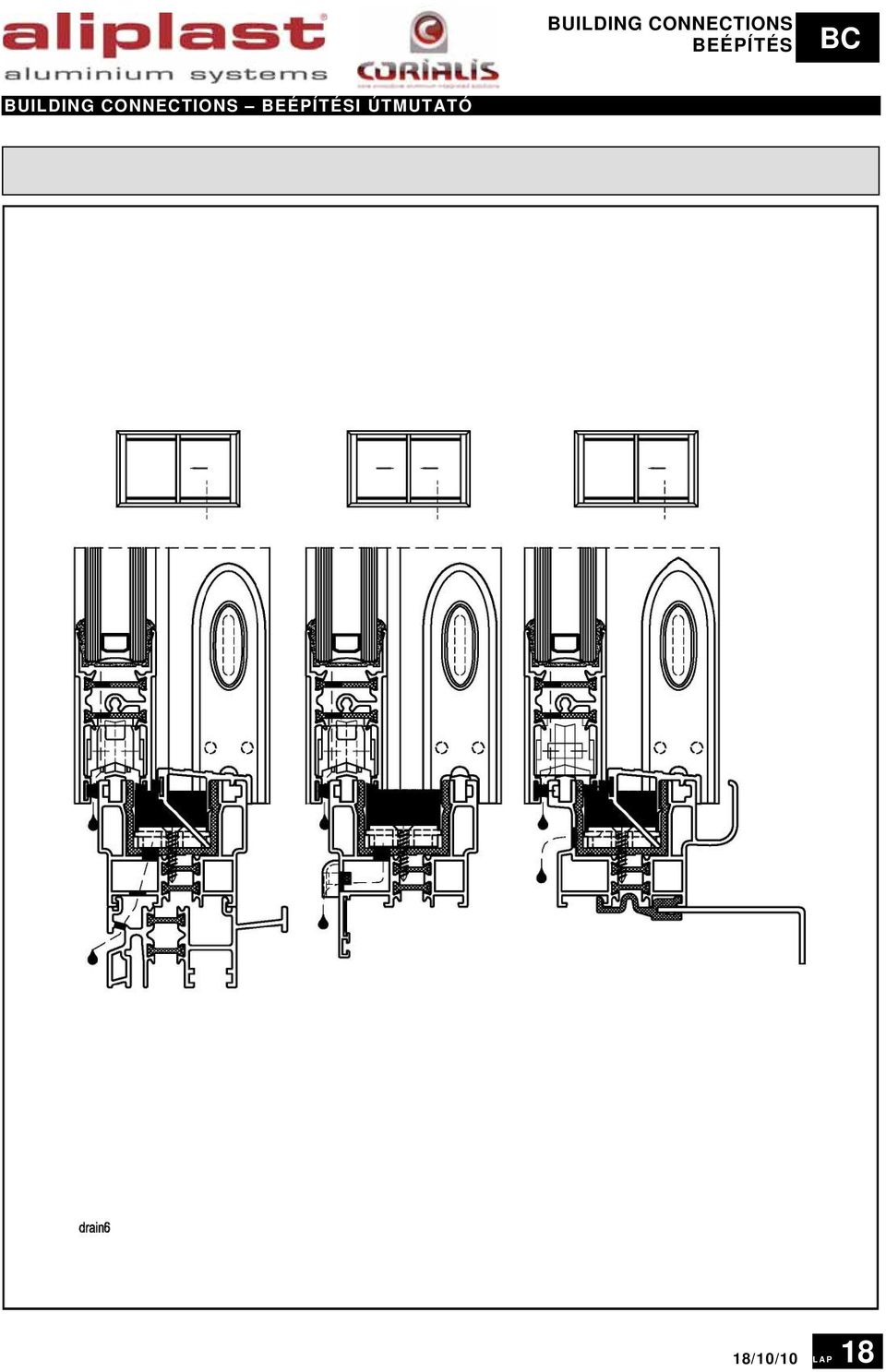

18 18/10/10 LAP 18.

19 PÁRAÁTERSZTŐ FÓLIA KÜLSŐ OLDAL ACEF180 külső kapocs + fólia ACEF181 külső kapocs + fólia ACEF182 külső kapocs + fólia ACEF183 külső kapocs + fólia 150 mm 200 mm 250 mm 300 mm PÁRAÁTERSZTŐ FÓLIA KÜLSŐ OLDAL PÁRAZÁRÓ FÓLIA BELSŐ OLDAL ACIP180 külső kapocs + fólia ACIP181 külső kapocs + fólia ACIP182 külső kapocs + fólia ACIP183 külső kapocs + fólia 150 mm 200 mm 250 mm 300 mm ACIP190 belső kapocs + fólia ACIP191 belső kapocs + fólia ACIP192 belső kapocs + fólia ACIP193 belső kapocs + fólia 150 mm 200 mm 250 mm 300 mm 18/10/10 LAP 19.

20 L 6 m esetén dilatációs hézag szükséges 18/10/10 LAP 20.

21 1 VAKOLAT BELSŐ OLDAL ACIP190 ACIP191 TOKRÖGZÍTŐ SZERELVÉNY ELASZTIKUS FUGA POLIURETÁN HAB ACIP180 ACIP181 KÜLSŐ OLDAL Alumínium ablak illesztése káva nélküli homogén (pl. gázbeton, üreges tégla) falnyílásba. Rögzítés tokrögzítő szerelvényekkel. 18/10/10 LAP 21.

22 2 VAKOLAT BELSŐ OLDAL ACIP190 ACIP191 CSAP (DÜBEL) POLIURETÁN HAB ELASZTIKUS FUGA ACIP180 ACIP181 KÜLSŐ OLDAL Alumínium ablak illesztése káva nélküli homogén (pl. gázbeton, üreges tégla) falsíkra. Rögzítés feszítőcsappal (dübellel). 18/10/10 LAP 22.

23 3 BELSŐ OLDAL VAKOLAT ACIP190 ACIP191 TOKRÖGZÍTŐ SZERELVÉNY ELASZTIKUS FUGA POLIURETÁN HAB RUGALMAS, IMPREGNÁLT, PÁRAÁTERESZTŐ SZALAG KÜLSŐ OLDAL Alumínium ablak illesztése káva nélküli homogén (pl. gázbeton, üreges tégla) falsíkra. Rögzítés tokrögzítő szerelvényekkel. 18/10/10 LAP 23.

24 4 BELSŐ OLDAL VAKOLAT ACIP190 ACIP191 TOKRÖGZÍTŐ SZERELVÉNY ELASZTIKUS FUGA RUGALMAS, IMPREGNÁLT, PÁRAÁTERESZTŐ SZALAG POLIURETÁN HAB KÜLSŐ OLDAL Alumínium ablak beépítése kétrétegű, külső hőszigetelő réteggel ellátott falba. Az ablak a külső falsíkhoz illeszkedik. Rögzítés tokrögzítő rendszerszerelvényekkel. (A sarokhoz közeli feszítőcsapok lerepeszthetnék a sarkot) 18/10/10 L A P 24.

25 5 VAKOLAT BELSŐ OLDAL ACIP190 ACIP191 TOKRÖGZÍTŐ ELASZTIKUS FUGA RUGALMAS, IMPREGNÁLT, PÁRAÁTERESZTŐ SZALAG POLIURETÁN HAB KÜLSŐ OLDAL Alumínium ablak beépítése kétrétegű, külső hőszigetelő réteggel ellátott falba. Az ablak a külső falsíkhoz képest visszaáll. Rögzítés tokrögzítő rendszerszerelvényekkel (a fal anyagától függően) 18/10/10 LAP 25.

26 6 VAKOLAT BELSŐ OLDAL ACIP190 ACIP191 ELASZTIKUS FUGA CSAP (DÜBEL) POLIURETÁN HAB RUGALMAS, IMPREGNÁLT, PÁRAÁTERESZTŐ SZALAG KÜLSŐ OLDAL Alumínium ablak beépítése kétrétegű, külső hőszigetelő réteggel ellátott falba. Az ablak a külső falsíkhoz képest visszaáll. Rögzítés feszítőcsappal (dübellel, a fal anyagától függően). 18/10/10 LAP 26.

27 7 VAKOLAT BELSŐ OLDAL ACIP190 ACIP191 ELASZTIKUS FUGA CSAP (DÜBEL) POLIURETÁN HAB ELASZTIKUS FUGA/ RUGALMAS, IMPREGNÁLT, PÁRAÁTERESZTŐ SZALAG KÜLSŐ OLDAL Alumínium ablak beépítése kétrétegű, külső kávás falba. Rögzítés feszítőcsappal (dübellel, a fal anyagától függően). 18/10/10 LAP 27.

28 8 CSAP (DÜBEL) VAKOLAT ACIP190 ACIP191 BELSŐ OLDAL ÁSVÁNYGYAPOT ÁSVÁNYGYAPOT KŐBURKOLAT KÜLSŐ OLDAL Alumínium ablak beépítése kétrétegű falba. Az ablak a külső szigetelés síkja elé van kitolva, a belső ék hőszigetelve van. Galléros rögzítés (körbefutó L profil közbeiktatásával), feszítőcsap (dübel) a védett zónában. 18/10/10 LAP 28.

29 9 VAKOLAT CSAP (DÜBEL) BELSŐ OLDAL KÜLSŐ OLDAL Alumínium ablak beépítése kétrétegű falba. Az ablak falszerkezet síkja elé van kitolva. Szakaszos rögzítés (körbefutóan L profildarabok, a statikának megfelelő kiosztással), feszítőcsap (dübel) a védett zónában. 18/10/10 LAP 29.

30 10 RÖGZÍTŐ SZERELVÉNY BELSŐ OLDAL ELASZTIKUS FUGA KÜLSŐ OLDAL Alumínium ablak beépítése háromrétegű falba. Az ablak falszerkezet síkja elé van kitolva. Rögzítés tokrögzítő rendszerszerelvényekkel. 18/10/10 LAP 30.

31 11 BELSŐ OLDAL VAKOLAT ACIP190 ACIP191 RÖGZÍTŐ SZERELVÉNY ELASZTIKUS FUGA POLIURETÁN HAB ELASZTIKUS FUGA Alumínium ablak beépítése háromrétegű falba. Az ablak falszerkezet síkja elé van kitolva. Rögzítés tokrögzítő rendszerszerelvényekkel. 18/10/10 LAP 31.

32 12 POLIURETÁN HAB ELASZTIKUS FUGA IRUGALMAS, IMPREGNÁLT PÁRAÁTERESZTŐ SZALAG RÖGZÍTŐ SZERELVÉNY VAKOLAT KÜLSŐ OLDAL BELSŐ OLDAL 18/10/10 LAP 32.

33 13 BELSŐ OLDAL VAKOLAT RÖGZÍTŐ SZERELVÉNY POLIURETÁN HAB RUGALMAS, IMPREGNÁLT PÁRAÁTERSZTŐ SZALAG ELASZTIKUS FUGA KÜLSŐ OLDAL Alumínium nyílászáró illesztése káva nélküli egyrétegű homogén (pl. gázbeton, üreges tégla) falsíkra. Rögzítés tokrögzítő szerelvényekkel. 18/10/10 LAP 33.

34 14 BELSŐ OLDAL VAKOLAT RÖGZÍTŐ SZERELVÉNY POLIURETÁN HAB RUGALMAS, IMPREGNÁLT PÁRAÁTERSZTŐ SZALAG KÜLSŐ OLDAL Alumínium nyílászáró beépítése kétrétegű, külső hőszigetelő réteggel ellátott falba. Az ablak a külső falsíkhoz illeszkedik. Rögzítés tokrögzítő rendszerszerelvényekkel. (A sarokhoz közeli feszítőcsapok lerepeszthetnék a sarkot) 18/10/10 L A P 34.

35 15 BELSŐ OLDAL VAKOLAT ACIP190 ACIP191 TOKRÖGZÍTŐ POLIURETÁN HAB RUGALMAS, IMPREGNÁLT, PÁRAÁTERESZTŐ SZALAG KÜLSŐ OLDAL Alumínium nyílászáró beépítése kétrétegű, külső hőszigetelő réteggel ellátott falba. Az ablak a külső falsíkhoz képest visszaáll. Rögzítés tokrögzítő rendszerszerelvényekkel (a fal anyagától függően) 18/10/10 LAP 35.

36 16 BELSŐ OLDAL VAKOLAT TOKRÖGZÍTŐ POLIURETÁN HAB ELASZTIKUS FUGA Alumínium nyílászáró beépítése háromrétegű falba. A szerkezet a fal síkja elé van kitolva. Rögzítés tokrögzítő rendszerszerelvényekkel. 18/10/10 LAP 36.

37 17 KÜLSŐ OLDAL BELSŐ OLDAL RUGALMAS, IMPREGNÁLT, PÁRAÁTERESZTŐ SZALAG 18/10/10 LAP 37.

38 18 KÜLSŐ OLDAL BELSŐ OLDAL ELASZTIKUS FUGA POLIURETÁN HAB 18/10/10 LAP 38.

39 19 18/10/10 LAP 39.

40 20 18/10/10 LAP 40.

41 TOKRÖGZÍTŐ SZERELVÉNY 18/10/10 LAP 41.

42 CSAP (DÜBEL) 18/10/10 LAP 42.

43 18/10/10 LAP 43.

44 KÜLSŐ OLDAL BELSŐ OLDAL PÁRAÁTERESZTŐ EPDM FÓLIA KAPOCCSAL PÁRAZÁRÓ EPDM FÓLIA KAPOCCSAL ÖNTAPADÓ ZSINEG ZSINEG ÖNTAPADÓ ZSINEG ZSINEG 18/10/10 LAP 44.

45 1 PÁRAZÁRÓ FÓLIA PÁRAÁTERESZTŐ FÓLIA 18/10/10 LAP 45.

46 1A PÁRAZÁRÓ FÓLIA PÁRAÁTERESZTŐ FÓLIA 18/10/10 LAP 46.

47 1B PÁRAZÁRÓ FÓLIA PÁRAÁTERESZTŐ FÓLIA 18/10/10 LAP 47.

48 2 PÁRAÁTERESZTŐ FÓLIA PÁRAZÁRÓ FÓLIA 18/10/10 LAP 48.

49 2A PÁRAÁTERESZTŐ FÓLIA PÁRAZÁRÓ FÓLIA 18/10/10 LAP 49.

51 3A PÁRAÁTERESZTŐ FÓLIA PÁRAZÁRÓ FÓLIA 18/10/10 LAP 51.

52 3B PÁRAÁTERESZTŐ FÓLIA PÁRAZÁRÓ FÓLIA 18/10/10 LAP 52.

53 4 PÁRAÁTERESZTŐ FÓLIA 18/10/10 LAP 53.

55 6 PÁRAZÁRÓ FÓLIA PÁRAÁTERESZTŐ FÓLIA 18/10/10 LAP 55.

56 7 12 mm GIPSZ 12 mm ÁSVÁNYGYAPOT PÁRAZÁRÓ FÓLIA 1,5 mm ACÉLLEMEZ 120 mm ÁSVÁNYGYAPOT LAMINÁLT ÜVEG LÉGRÉS PÁRAÁTERESZTŐ FÓLIA 18/10/10 LAP 56.

57 8 LAMINÁLT ÜVEG LÉGRÉS PÁRAÁTERESZTŐ FÓLIA 12 mm GIPSZ 10 mm ÁSVÁNYGYAPOT PÁRAZÁRÓ FÓLIA 1,5 mm ACÉLLEMEZ 120 mm ÁSVÁNYGYAPOT 18/10/10 LAP 57.

59 ÜVEGALATTI ELEMEK ELHELYEZKEDÉSE ÜVEGTÁMASZOK TENGELYVONALA 18/10/10 LAP 59.

60 M10-es csavar ovális furatban Beragasztott HILTI csap Csúszó megfogóelem Kiegészítő rögzítőcsavar vízszintes elmozdulás ellen M10-es csavar ovális furatban Beragasztott HILTI csap Fix megfogóelem M10-es csavar ovális furatban Beragasztott HILTI csap Csúszó megfogóelem HÁROMTÁMASZÚ TARTÓ STATIKAI VÁZLATA 18/10/10 LAP 60.

61 BÁZIS FÜGGŐLEGES SZÉLSŐ ZSINÓR VÍZSZINTES ZSINÓR A FÜGGŐLEGES ZSINÓROK AZ ÉPÜLET HATÁROLÓ VONALAI (FALAI) KÖZÖTT VANNAK KIFESZÍTVE. A FÜGGŐLEGESSÉG BEÁLLÍTÁSA HAGYOMÁNYOS MÓDON TÖRTÉNIK. TÉTELEZZÜK FEL, HOGY A ZSINÓROK AZ OSZLOPOK HÁTFALÁNAK TENGELYVONALÁBAN HÚZÓDNAK. A VÍZSZINTES ZSINÓR A KÉT FÜGGŐLEGES KÖZÉ FÜGGŐLEGES IRÁNYBAN ELTOLHATÓAN VAN KIFESZÍTVE. A VÍZSZINTES ZSINÓR FÜGGŐLEGES PÁLYÁJÁNAK SÍKJA KIJELÖLI AZ OSZLOP FÖDÉMEKTŐL VALÓ TÁVOLSÁGÁT. MÉRŐSZALAGGAL KIJELÖLHETŐK A HÁLÓPONTOK A KÖZTES OSZLOPOK TÁVKÖZE A SZÉLSŐ FÜGGŐLEGESEK BÁZISÁN. 18/10/10 LAP 61.

62 BÁZIS FÜGGŐLEGES SZÉLSŐ ZSINÓR VÍZSZINTES ZSINÓR 18/10/10 LAP 62.

63 3. CSÚSZÓ MEGFOGÓELEM A LIZÉNATOLDÓ ELEMMEL 2. FIX MEGFOGÓELEM 1. LIZÉNA 4. BORDA 1. ÜTEM HÁROMTÁMASZÚ TARTÓ AZ 1 3 FÖDÉMEK KÖZÖTT 18/10/10 LAP 63.

64 7. CSÚSZÓ MEGFOGÓELEM A LIZÉNATOLDÓ ELEMMEL 6. FIX MEGFOGÓELEM 5. LIZÉNA 8. BORDA 2. ÜTEM HÁROMTÁMASZÚ TARTÓ A 3 5 FÖDÉMEK KÖZÖTT 18/10/10 LAP 64.

65 18/10/10 LAP 65.

66 18/10/10 LAP 66.

67 18/10/10 LAP 67.

68 Tömítések Minden tömítés öregedés- és időjárásálló EPDM szintetikus gumiból vagy TPE termoplasztikus elasztomerből készül. A tömítéseket nagy odafigyeléssel kell rögzíteni a szerkezethez, ugyanis csak így biztosítható a szerkezet tömítettsége. A tömítőszalagokat a profil erre kiképzett hornyaiba kell beleszorítani. A leszabásnál kismértékű (méterenként kb. 10 mm) ráhagyással kell dolgozni úgy, hogy kompenzálni lehessen az anyag nyúlását vagy zsugorodását. A tömítőanyag ragasztása: az egymáshoz kapcsolódó tömítőanyag-felületeket vulkanizálódó ragasztóval kell egymáshoz ragasztani. A ragasztó a vulkanizálódást követően elasztikussá válik, aminek köszönhetően a tömítés a sarkoknál is megfelelő lesz. Üvegezés - a belső tömítésnek biztosítania kell a levegő infiltrációjával (beszűrődésével) szembeni ellenállást; - a külső tömítésnek minimálisra kell csökkentenie a csapadékvíz bejutását az üvegközi kamrá(k)ba, mindamellett a a sarkoknál átfedésben kell lenniük a tömítetlenség elkerülése céljából; - az üveg ráfedése a függönyfal alumínium profiljaira a rendszergazda előírásainak megfelelő legyen 18/10/10 LAP 68.
