MINTATERV. Átlagos méretű családi ház Építési kiviteli terve ASZTALOS NYÍLÁSZÁRÓ KONSZIGNÁCIÓ

Átírás

1 Átlagos méretű családi ház Építési kiviteli terve MINTATERV ASZTALOS NYÍLÁSZÁRÓ KONSZIGNÁCIÓ A mintatervet Földes László és Balogh Csaba építész tervei alapján a Magyar Építész Kamara megbízásából a Budapesti Műszaki és Gazdaságtudományi Egyetem Lakóépülettervezési Tanszéke készítette (0. 0.)

2 családi ház kiviteli terve KONSZIGNÁCIÓJA A0A

3 családi ház kiviteli terve A0 A nyílászáró konszignációban szereplő méretek cmben értendők. 0 bukónyíló ablak / / 0/ db jobbos bukónyíló cm porotherm tégla belső oldalon vakolva, külső oldalon cm tégla burkolattal ( cm káva) ablak előtt téglaráccsal rétegragasztott vörösfenyő tok, takaróléc nélkül beépítve hőszigetelő (min. k=, W/m K) // rétegragasztott vörösfenyő szárnyszerkezet bukónyíló vasalat (MACO Multi 000, vagy azonos minőség) választandó szálcsiszolt, rozsdamentes acél ablakszerkezettel azonos anyagú tömörfa könyöklő, horganylemez párkány hármas ütközésű szerkezet, gumiprofil tömítéssel alaprajz, metszet, nézet M :0 pm, A0

4 családi ház kiviteli terve A0 A nyílászáró konszignációban szereplő méretek cmben értendők. 0 bukó ablak / / / db bukó cm porotherm tégla belső oldalon vakolva, külső oldalon cm tégla burkolattal( cm káva) ablak előtt tégla vagy VB ráccsal rétegragasztott vörösfenyő tok, takaróléc nélkül beépítve hőszigetelő (min. k=, W/m K) // rétegragasztott vörösfenyő szárnyszerkezet bukó vasalat (MACO Multi 000, vagy azonos minőség) választandó szálcsiszolt, rozsdamentes acél ablakszerkezettel azonos anyagú tömörfa könyöklő, horganylemez párkány hármas ütközésű szerkezet, gumiprofil tömítéssel alaprajz, metszet, nézet M :0 pm, A0

5 családi ház kiviteli terve A0 A nyílászáró konszignációban szereplő méretek cmben értendők. 0 bukónyíló ablak / / / db balos bukónyíló cm porotherm tégla belső oldalon vakolva, külső oldalon cm tégla burkolattal( cm káva) ablak előtt téglaráccsal rétegragasztott vörösfenyő tok, takaróléc nélkül beépítve hőszigetelő (min. k=, W/m K) // rétegragasztott vörösfenyő szárnyszerkezet bukónyíló vasalat (MACO Multi 000, vagy azonos minőség) választandó szálcsiszolt, rozsdamentes acél ablakszerkezettel azonos anyagú tömörfa könyöklő, horganylemez párkány hármas ütközésű szerkezet, gumiprofil tömítéssel alaprajz, metszet, nézet M :0 pm, A0

6 családi ház kiviteli terve A0 A nyílászáró konszignációban szereplő méretek cmben értendők. 0 üvegtégla / db (xdb x nyílás = 0 db x üvegtégla) cm porotherm tégla belső oldalon vakolva, külső oldalon cm beton burkolattal( cm káva) horganylemez párkány sima savmaratott vagy homokfúvott tégla, minta, textúra és egyéb díszítés nélkül víztiszta színben alaprajz, metszet, nézet M :0 pm, x A0

7 családi ház kiviteli terve A0 A nyílászáró konszignációban szereplő méretek cmben értendők. bukó ablak / / / db bukó cm porotherm tégla belső oldalon vakolva, külső oldalon cm tégla burkolattal( cm káva) rétegragasztott vörösfenyő tok, takaróléc nélkül beépítve hőszigetelő (min. k=, W/m K) //, betörésbiztonsági fóliával gyártva rétegragasztott vörösfenyő szárnyszerkezet 0 bukó vasalat (MACO Multi 000, vagy azonos minőség) választandó szálcsiszolt, rozsdamentes acél ablakszerkezettel azonos anyagú tömörfa könyöklő, horganylemez párkány hármas ütközésű szerkezet, gumiprofil tömítéssel az A0 jelű ablakkal összefogott külső párkánnyal készül a két ablak közötti falmező az ablakok síkjában, azok anyagával és felületképzésével megegyező, hőszigetelt fa burkolatot kap, mely tömbösített fa, vagy rétegelt lemez tábla felületű alaprajz, metszet, nézet M :0 pm, A0

8 családi ház kiviteli terve A0 A nyílászáró konszignációban szereplő méretek cmben értendők. bukónyíló ablak / / / db jobbos bukónyíló cm porotherm tégla belső oldalon vakolva, külső oldalon cm tégla burkolattal( cm káva) rétegragasztott vörösfenyő tok, takaróléc nélkül beépítve hőszigetelő (min. k=, W/m K) //, betörésbiztonsági fóliával gyártva rétegragasztott vörösfenyő szárnyszerkezet 0 bukónyíló vasalat (MACO Multi 000, vagy azonos minőség) választandó szálcsiszolt, rozsdamentes acél ablakszerkezettel azonos anyagú tömörfa könyöklő, horganylemez párkány hármas ütközésű szerkezet, gumiprofil tömítéssel az A0 jelű ablakkal összefogott külső párkánnyal készül a két ablak közötti falmező az ablakok síkjában, azok anyagával és felületképzésével megegyező, hőszigetelt fa burkolatot kap, mely tömbösített fa, vagy rétegelt lemez tábla felületű alaprajz, metszet, nézet M :0 pm, A0

9 0 családi ház kiviteli terve A0 A nyílászáró konszignációban szereplő méretek cmben értendők. 0 oldalvilágítós üvegezett bejárati ajtó 0/ / / db balos nyíló illetve fix cm monolit vasbeton fal és belső oldalon szerelt fal, faburkolattal rétegragasztott vörösfenyő tok ragasztott biztonsági külső rétegű, hőszigetelő (min. k=, W/m K) +// homokfúvott belső réteggel rétegragasztott vörösfenyő vázszerkezet, sel irányban állítható, erőteljes olás, min. ponton (MACO Multi 000, vagy azonos minőség) ponton záródó biztonsági zár, nem másolható kulcsú, felfúrásbiztos hengerzár betéttel választandó szálcsiszolt, rozsdamentes acél rozsdamentes acél vagy aluminium, hőhídmegszakított küszöb kettős ütközésű szerkezet, kettős gumiprofil tömítéssel alaprajz, metszet, nézet M :0 cm magas toktoldás, a tok anyagával megegyező 0, cm széles toktoldás, a tok anyagával megegyező A0

10 0 családi ház kiviteli terve A0 A nyílászáró konszignációban szereplő méretek cmben értendők. 0 bukónyíló ablak fix hőszigetelő betétes alsó elemmel /0 / / db jobbos bukónyíló cm porotherm tégla belső oldalon vakolva, külső oldalon cm tégla burkolattal ( cm káva) ablak előtt téglaráccsal rétegragasztott vörösfenyő tok, takaróléc nélkül beépítve alsó mezőben hőszigetelő fabetéttel, vagy tömbösített szerkezetként kialakítva hőszigetelő (min. k=, W/m K) // rétegragasztott vörösfenyő szárnyszerkezet bukónyíló vasalat (MACO Multi 000, vagy azonos minőség) választandó szálcsiszolt, rozsdamentes acél ablakszerkezettel azonos anyagú cm vastag tömörfa ücsörgő, horganylemez párkány hármas ütközésű szerkezet, gumiprofil tömítéssel alaprajz, metszet, nézet M :0 pm0,00 0 A0

11 családi ház kiviteli terve A0 A nyílászáró konszignációban szereplő méretek cmben értendők. 0 fix ablak 0/ / / db cm porotherm tégla belső oldalon vakolva, külső oldalon cm tégla burkolattal ( cm káva) rétegragasztott vörösfenyő tok, takaróléc nélkül beépítve, tokosztóval hőszigetelő (min. k=, W/m K) // ablakszerkezettel azonos anyagú tömörfa könyöklő, horganylemez párkány az A0 és A jelű ablakokkal összefogott külső párkánnyal készül a kétkét ablak közötti falmező az ablakok síkjában, azok anyagával és felületképzésével megegyező, hőszigetelt fa burkolatot kap, mely tömbösített fa, vagy rétegelt lemez tábla felületű alaprajz, metszet, nézet M : pm, 0 A0

12 családi ház kiviteli terve A0 A nyílászáró konszignációban szereplő méretek cmben értendők. 0 fix ablak 00/ / / db cm porotherm tégla belső oldalon vakolva, külső oldalon cm tégla burkolattal ( cm káva) rétegragasztott vörösfenyő tok, takaróléc nélkül beépítve hőszigetelő (min. k=, W/m K) // ablakszerkezettel azonos anyagú tömörfa könyöklő, horganylemez párkány az A0 és A jelű ablakokkal összefogott külső párkánnyal készül a kétkét ablak közötti falmező az ablakok síkjában, azok anyagával és felületképzésével megegyező, hőszigetelt fa burkolatot kap, mely tömbösített fa, vagy rétegelt lemez tábla felületű alaprajz, metszet, nézet M :0 00 pm, 00 A0

13 családi ház kiviteli terve A nyílászáró konszignációban szereplő méretek cmben értendők. 0 rétegragasztott vörösfenyő tok, takaróléc nélkül beépítve hőszigetelő (min. k=, W/m K) // bukónyíló vasalat (MACO Multi 000, vagy azonos minőség) választandó szálcsiszolt, rozsdamentes acél ablakszerkezettel azonos anyagú tömörfa könyöklő, horganylemez párkány hármas ütközésű szerkezet, gumiprofil tömítéssel az A0 és A0 jelű ablakokkal összefogott külső párkánnyal készül a kétkét ablak közötti falmező az ablakok síkjában, azok anyagával és felületképzésével megegyező, hőszigetelt fa burkolatot kap, mely tömbösített fa, vagy rétegelt lemez tábla felületű alaprajz, metszet, nézet M :0 A bukó ablak 0/ / / db bukó cm porotherm tégla belső oldalon vakolva, külső oldalon cm tégla burkolattal ( cm káva) rétegragasztott vörösfenyő szárnyszerkezet 0 0 pm, 0 A

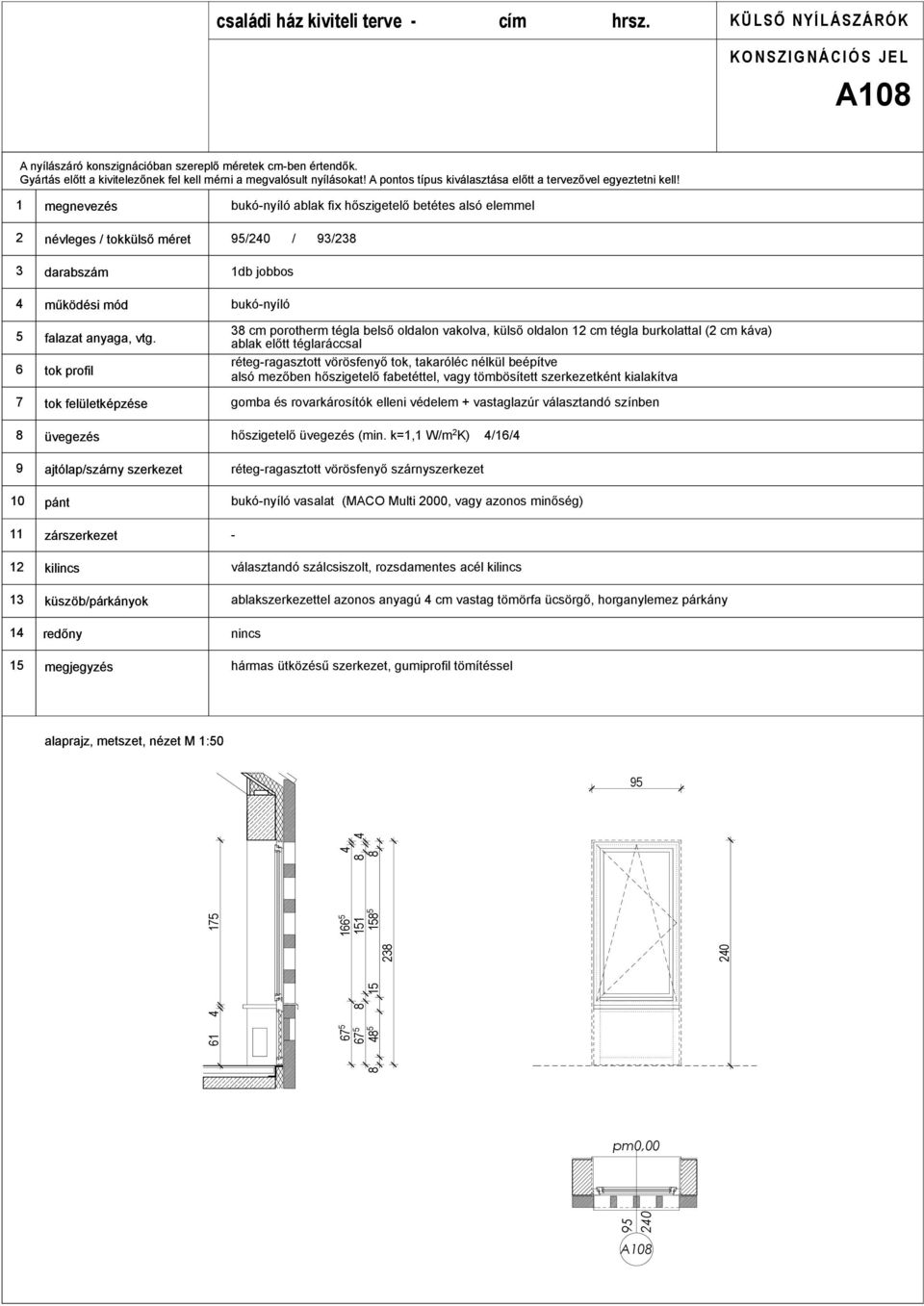

14 családi ház kiviteli terve A A nyílászáró konszignációban szereplő méretek cmben értendők. bukónyíló ablak fix oldalvilágítóval 0/ / / db balos bukónyíló cm porotherm tégla belső oldalon vakolva, külső oldalon cm tégla burkolattal ( cm káva) rétegragasztott vörösfenyő tok, takaróléc nélkül beépítve hőszigetelő (min. k=, W/m K) //, betörésbiztonsági fóliával gyártva rétegragasztott vörösfenyő szárnyszerkezet 0 bukónyíló vasalat (MACO Multi 000, vagy azonos minőség) választandó szálcsiszolt, rozsdamentes acél ablakszerkezettel azonos anyagú tömörfa könyöklő, horganylemez párkány hármas ütközésű szerkezet, gumiprofil tömítéssel későbbi zsalugáter beépítés lehetősége biztosítandó alaprajz, metszet, nézet M :0 0 pm 0 A

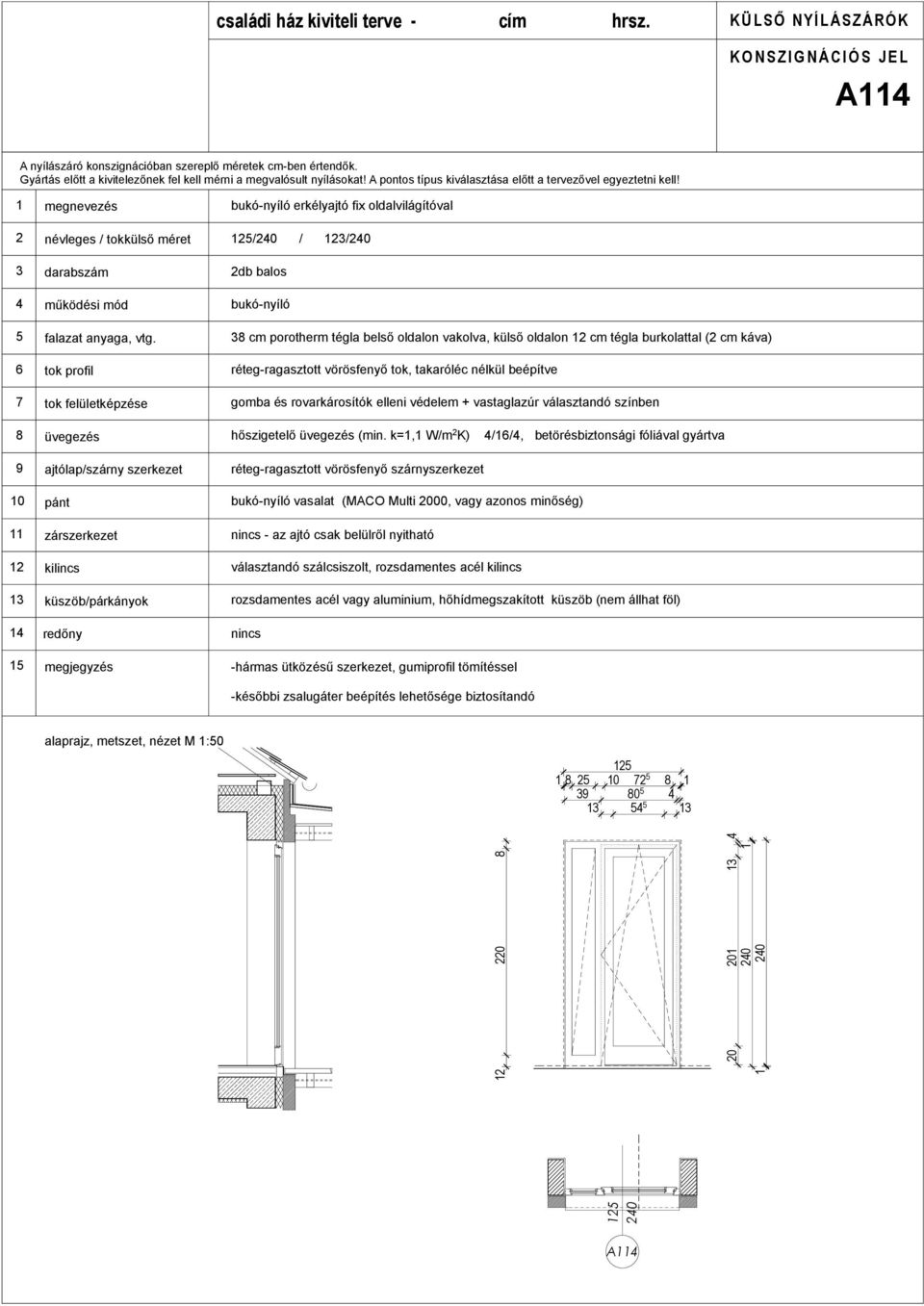

15 családi ház kiviteli terve A A nyílászáró konszignációban szereplő méretek cmben értendők. bukónyíló erkélyajtó fix oldalvilágítóval 0/0 / /0 db balos bukónyíló cm porotherm tégla belső oldalon vakolva, külső oldalon cm tégla burkolattal ( cm káva) rétegragasztott vörösfenyő tok, takaróléc nélkül beépítve hőszigetelő (min. k=, W/m K) //, betörésbiztonsági fóliával gyártva rétegragasztott vörösfenyő szárnyszerkezet 0 bukónyíló vasalat (MACO Multi 000, vagy azonos minőség) az ajtó csak belülről nyitható választandó szálcsiszolt, rozsdamentes acél rozsdamentes acél vagy aluminium, hőhídmegszakított küszöb (nem állhat föl) hármas ütközésű szerkezet, gumiprofil tömítéssel későbbi zsalugáter beépítés lehetősége biztosítandó alaprajz, metszet, nézet M : A

16 családi ház kiviteli terve A A nyílászáró konszignációban szereplő méretek cmben értendők. bukónyíló erkélyajtó fix oldalvilágítóval /0 / /0 db balos bukónyíló cm porotherm tégla belső oldalon vakolva, külső oldalon cm tégla burkolattal ( cm káva) rétegragasztott vörösfenyő tok, takaróléc nélkül beépítve hőszigetelő (min. k=, W/m K) //, betörésbiztonsági fóliával gyártva rétegragasztott vörösfenyő szárnyszerkezet 0 bukónyíló vasalat (MACO Multi 000, vagy azonos minőség) az ajtó csak belülről nyitható választandó szálcsiszolt, rozsdamentes acél rozsdamentes acél vagy aluminium, hőhídmegszakított küszöb (nem állhat föl) hármas ütközésű szerkezet, gumiprofil tömítéssel későbbi zsalugáter beépítés lehetősége biztosítandó alaprajz, metszet, nézet M : A

17 családi ház kiviteli terve A A nyílászáró konszignációban szereplő méretek cmben értendők. bukónyíló erkélyajtó /0 / /0 db balos bukónyíló cm porotherm tégla belső oldalon vakolva, külső oldalon cm tégla burkolattal ( cm káva) rétegragasztott vörösfenyő tok, takaróléc nélkül beépítve hőszigetelő (min. k=, W/m K) //, betörésbiztonsági fóliával gyártva rétegragasztott vörösfenyő szárnyszerkezet 0 bukónyíló vasalat (MACO Multi 000, vagy azonos minőség) az ajtó csak belülről nyitható választandó szálcsiszolt, rozsdamentes acél rozsdamentes acél vagy aluminium, hőhídmegszakított küszöb (nem állhat föl) hármas ütközésű szerkezet, gumiprofil tömítéssel későbbi zsalugáter beépítés lehetősége biztosítandó alaprajz, metszet, nézet M :0 0 A

18 családi ház kiviteli terve A A nyílászáró konszignációban szereplő méretek cmben értendők. bukónyíló ablak / / / db balos bukónyíló cm porotherm tégla belső oldalon vakolva, külső oldalon cm tégla burkolattal ( cm káva) rétegragasztott vörösfenyő tok, takaróléc nélkül beépítve hőszigetelő (min. k=, W/m K) //, betörésbiztonsági fóliával gyártva rétegragasztott vörösfenyő szárnyszerkezet 0 bukónyíló vasalat (MACO Multi 000, vagy azonos minőség) választandó szálcsiszolt, rozsdamentes acél ablakszerkezettel azonos anyagú tömörfa könyöklő, horganylemez párkány hármas ütközésű szerkezet, gumiprofil tömítéssel későbbi zsalugáter beépítés lehetősége biztosítandó alaprajz, metszet, nézet M :0 0 pm,0 A

19 0 családi ház kiviteli terve A A nyílászáró konszignációban szereplő méretek cmben értendők. bukónyíló erkélyajtó fix oldalvilágítóval / / / db jobbos bukónyíló cm porotherm tégla belső oldalon vakolva, külső oldalon cm tégla burkolattal ( cm káva) rétegragasztott vörösfenyő tok, takaróléc nélkül beépítve hőszigetelő (min. k=, W/m K) //, betörésbiztonsági fóliával gyártva rétegragasztott vörösfenyő szárnyszerkezet 0 bukónyíló vasalat (MACO Multi 000, vagy azonos minőség) az ajtó csak belülről nyitható választandó szálcsiszolt, rozsdamentes acél rozsdamentes acél vagy aluminium, hőhídmegszakított küszöb (nem állhat föl) hármas ütközésű szerkezet, gumiprofil tömítéssel későbbi zsalugáter beépítés lehetősége biztosítandó alaprajz, metszet, nézet M :0 0 0 A

20 0 0 0 családi ház kiviteli terve A nyílászáró konszignációban szereplő méretek cmben értendők. bukónyíló erkélyajtó fix és bukó oldalvilágítóval 00/ / / db jobbos középen felnyílóbukó ajtó és bukó ablak cm porotherm tégla belső oldalon vakolva, külső oldalon cm tégla burkolattal ( cm káva) rétegragasztott vörösfenyő tok, takaróléc nélkül beépítve hőszigetelő (min. k=, W/m K) //, betörésbiztonsági fóliával gyártva 0 felnyíló bukó és TÁVNYITÓS bukó vasalat (MACO Multi 000, vagy azonos minőség) választandó szálcsiszolt, rozsdamentes acél rozsdamentes acél vagy aluminium, hőhídmegszakított küszöb (nem állhat föl) hármas ütközésű szerkezet, gumiprofil tömítéssel a nyíló szárnyaknak teljesen rá kell tudni nyílni az oldalvilágítókra (0 ban) későbbi zsalugáter beépítés lehetősége biztosítandó alaprajz, metszet, nézet M : A rétegragasztott vörösfenyő szárnyszerkezet az ajtó csak belülről nyitható 0 00 A

21 családi ház kiviteli terve A A nyílászáró konszignációban szereplő méretek cmben értendők. fix ablak / / / db cm porotherm tégla belső oldalon vakolva, külső oldalon cm tégla burkolattal ( cm káva) rétegragasztott vörösfenyő tok, takaróléc nélkül beépítve hőszigetelő (min. k=, W/m K) //, betörésbiztonsági fóliával gyártva 0 ablakszerkezettel azonos anyagú tömörfa könyöklő, horganylemez párkány alaprajz, metszet, nézet M :0 pm A

22 családi ház kiviteli terve A0 A nyílászáró konszignációban szereplő méretek cmben értendők. bukónyíló ablak fix oldalvilágítóval / / / db balos bukónyíló cm porotherm tégla belső oldalon vakolva, külső oldalon cm tégla burkolattal ( cm káva) rétegragasztott vörösfenyő tok, takaróléc nélkül beépítve hőszigetelő (min. k=, W/m K) //, betörésbiztonsági fóliával gyártva rétegragasztott vörösfenyő szárnyszerkezet 0 bukónyíló vasalat (MACO Multi 000, vagy azonos minőség) választandó szálcsiszolt, rozsdamentes acél ablakszerkezettel azonos anyagú tömörfa könyöklő, horganylemez párkány hármas ütközésű szerkezet, gumiprofil tömítéssel későbbi zsalugáter beépítés lehetősége biztosítandó alaprajz, metszet, nézet M :0 0 pm A0

23 családi ház kiviteli terve A A nyílászáró konszignációban szereplő méretek cmben értendők. fix ablak / / / db cm porotherm tégla belső oldalon vakolva, külső oldalon cm tégla burkolattal ( cm káva) rétegragasztott vörösfenyő tok, takaróléc nélkül beépítve hőszigetelő (min. k=, W/m K) //, betörésbiztonsági fóliával gyártva 0 padlóburkolat kifut az ablakig (csak takaróléc), horganylemez párkány alaprajz, metszet, nézet M :0 pm, A

24 családi ház kiviteli terve A A nyílászáró konszignációban szereplő méretek cmben értendők. 0 tetősíkablak /0 db középtengelyen forgó ácsolt tetőszerkezet, profilos tetőcserép rétegragasztott északi fenyő tok gyári gomba és rovarkárosítók elleni védelem + többi nyílászáróval azonos felületkezelés hőszigetelő (min. k=, W/m K) // rétegragasztott északi fenyő szárnyszerkezet gyári vasalat gyári külső árnyékoló textil + belső fényzáró roló fedés vízszintes toksoroló beépítésével alaprajz, metszet, nézet M :0 pm,0 0 A

25 családi ház kiviteli terve A A nyílászáró konszignációban szereplő méretek cmben értendők. 0 nyíló padlásablak 0/00 / / db balos nyíló cm porotherm tégla belső oldalon vakolva, külső oldalon cm tégla burkolattal ( cm káva) ablak előtt téglarács rétegragasztott vörösfenyő tok, takaróléc nélkül beépítve egy rétegű rétegragasztott vörösfenyő szárnyszerkezet nyíló vasalat választandó szálcsiszolt, rozsdamentes acél horganylemez párkány ablak előtt rovar és szúnyogháló fixen beépítve alaprajz, metszet, nézet M :0 pm 0 00 A

26 családi ház kiviteli terve BELSŐ NYÍLÁSZÁRÓK KONSZIGNÁCIÓJA A0A0

27 0 családi ház kiviteli terve BELSŐ NYÍLÁSZÁRÓK A0 A nyílászáró konszignációban szereplő méretek cmben értendők. 0 falnyílás /ajtólap méret belső tömör fa pinceajtó 0 / 0 / 0 / mm db jobbos nyíló cm nyers monolit vasbeton és cm nyerstégla tok nélkül, falkávába beépített nyílászáró tömör fa tömbösített keretbe épített tömbösített ajtólap alul felül a vb falba épített állítható perselyben forduló tengely normál zár, az ellenoldal a vb falba van bevésve választandó szálcsiszolt, rozsdamentes acél, egyedi zármel küszöb alaprajz, metszet, nézet M :0 0 0 A0 0 0

28 családi ház kiviteli terve BELSŐ NYÍLÁSZÁRÓK A0 A nyílászáró konszignációban szereplő méretek cmben értendők. 0 falnyílás belső váztáblázatos ajtó / 0 db ( db balos db jobbos) nyíló 0 cm porotherm tégla kétoldali vakolattal, illetve 0 cm gk. válaszfal 0mm átfogású tok, gumitömítéses ütközéssel (palló, vagy foldingtok) kb. cm széles takaróléccel választandó világos pác és selyemfényű lakkozás, vagy világos beltéri lazúr szögletes megjelenésű cm vastag kettős ütközésű váztáblázatos ajtószárny széles ( cm) kerettel a betét tömbösített tömör fa tábla, műhelyben összeépítve (egyszerű voonalvezetés, cirkalmak nélkül) erősített, irányban szabályozható ( db/ajtószárny) normál zár választandó szálcsiszolt, rozsdamentes acél, kör alakú és zármel síkba süllyesztett keményfa küszöb mintadarab bemutatása szükséges (valamelyik méretből) a 0. helyiségbe kerülő (balos) ajtó lábazatába 0/0 eloxált alu szellőzőrácsot kell építeni alaprajz, metszet, nézet M :0 F 0 0 A0

29 családi ház kiviteli terve BELSŐ NYÍLÁSZÁRÓK A0 A nyílászáró konszignációban szereplő méretek cmben értendők. 0 falnyílás belső váztáblázatos ajtó 0 / 0 db ( db balos, db jobbos) nyíló 0 cm porotherm tégla kétoldali vakolattal 0mm átfogású tok, gumitömítéses ütközéssel (palló, vagy foldingtok) kb. cm széles takaróléccel választandó világos pác és selyemfényű lakkozás, vagy világos beltéri lazúr szögletes megjelenésű cm vastag kettős ütközésű váztáblázatos ajtószárny széles ( cm) kerettel a betét tömbösített tömör fa tábla, műhelyben összeépítve (egyszerű voonalvezetés, cirkalmak nélkül) erősített, irányban szabályozható ( db/ajtószárny) normál zár választandó szálcsiszolt, rozsdamentes acél, kör alakú és zármel burkolat, vagy parkettatípus váltásnál síkba süllyesztett keményfa küszöb ( db van), másutt küszöb mintadarab bemutatása szükséges (valamelyik méretből) a 0.0 és A.0 helyiségbe kerülő ( db jobbos) ajtó lábazatába 0/0 eloxált alu szellőzőrácsot kell építeni alaprajz, metszet, nézet M :0 0 F A0

30 0 családi ház kiviteli terve BELSŐ NYÍLÁSZÁRÓK A0 A nyílászáró konszignációban szereplő méretek cmben értendők. 0 falnyílás / rendelési méret belső teliüveg tolóajtó 0 / db toló cm vasbeton fal belső oldalon táblás faburkolattal rétegragasztott vörösfenyő tok, takaróléc nélkül beépítve választandó világos pác és selyemfényű lakkozás, vagy világos beltéri lazúr szögletes megjelenésű, cm vastag tömbösített vörösfenyő keret függesztett toló vasalat, alsó iránytartó megvezetéssel választandó szálcsiszolt, rozsdamentes acél ajtólapba besüllyesztett fogantyú síkba süllyesztett keményfa küszöb a szélfogó felől kell üvegezni alaprajz, metszet, nézet M :0 cm magas toktoldás, a tok anyagával megegyező cm széles toktoldás, a tok anyagával megegyező 0 alsó megvezetés 0 A0

31 családi ház kiviteli terve BELSŐ NYÍLÁSZÁRÓK A0 A nyílászáró konszignációban szereplő méretek cmben értendők. 0 falnyílás / rendelési méret belső váztáblázatos ajtó 0 / 0 db jobbos nyíló cm kisméretű tégla kétoldali vakolattal és A0 jelű üvegfal 0mm átfogású tok, gumitömítéses ütközéssel (palló, vagy foldingtok) kb. cm széles takaróléccel választandó világos pác és selyemfényű lakkozás, vagy világos beltéri lazúr szögletes megjelenésű cm vastag kettős ütközésű váztáblázatos ajtószárny széles ( cm) kerettel a betét tömbösített tömör fa tábla, műhelyben összeépítve (egyszerű voonalvezetés, cirkalmak nélkül) erősített, irányban szabályozható ( db/ajtószárny) normál zár választandó szálcsiszolt, rozsdamentes acél, kör alakú és zármel síkba süllyesztett keményfa küszöb az A0 jelű üvegfallal kell összeépíteni, amely egyedi tokmegoldást igényelhet tervező és gyártó egyeztetése szükséges alaprajz, metszet, nézet M :0 0 F vaktok 0 0 A0

32 családi ház kiviteli terve BELSŐ NYÍLÁSZÁRÓK A0 A nyílászáró konszignációban szereplő méretek cmben értendők. 0 falnyílás / rendelési méret belső váztáblázatos ajtó 0 / 0 db balos nyíló cm porotherm tégla + 0 cm hőszigetelés kétoldali vakolattal 0mm átfogású tok, gumitömítéses ütközéssel (palló, vagy foldingtok) kb. cm széles takaróléccel választandó világos pác és selyemfényű lakkozás, vagy világos beltéri lazúr szögletes megjelenésű cm vastag kettős ütközésű váztáblázatos ajtószárny széles ( cm) kerettel a betét tömbösített tömör fa tábla, műhelyben összeépítve (egyszerű voonalvezetés, cirkalmak nélkül) erősített, irányban szabályozható ( db/ajtószárny) biztonsági zár választandó szálcsiszolt, rozsdamentes acél, kör alakú és zármel síkba süllyesztett rozsdamentes küszöb alaprajz, metszet, nézet M :0 0 F 0 0 A0

33 családi ház kiviteli terve BELSŐ NYÍLÁSZÁRÓK A0 A nyílászáró konszignációban szereplő méretek cmben értendők. 0 falnyílás / rendelési méret nyíló dupla padlásajtó /0 / / db jobbos nyíló cm vasbeton belső oldalon vakolva, külső oldalon cm hőszigeteléssel ( cm kávával) rétegragasztott tok gomba és rovarkárosítók elleni védelem + vastaglazúr rétegragasztott szárnyszerkezet tömör hőszigetelő betéttel állíthetó dióok egyszerű zár egyszerű gumiprofil tömítésű szerkezet a szoba felől a nyílásba bútorszerű szerkezetekkel egy "tapétaajtó" is készül festhető felülettel falsíkba záródó kialakítással alaprajz, metszet, nézet M :0 pm:, 0 A0

34 0 0 családi ház kiviteli terve BELSŐ NYÍLÁSZÁRÓK A0 A nyílászáró konszignációban szereplő méretek cmben értendők. 0 falnyílás / rendelési méret belső üvegfal / és 0 / db fix és nyíló 0 cm gk. fal 0.0 zártszelvény vázon (a nyílás körül 0.0 zárszelvény keretezés) /0 keményfa szegélyelem belső oldalról fixen üvegezve nyíló szárnynál belül / duplungolással, puha filc vagy gumi ütközéssel választandó világos pác és selyemfényű lakkozás rtg. mm vastag, biztonsági fóliázott üveg a nyíló szárny bútor kivető tal ponton megfogott szabad üveglap választandó szálcsiszolt, rozsdamentes acél fogantyú a nyílászáró helyszíni építésű a munka megkezdése előtt a tervezővel egyeztetni szükséges!! az A0 jelű ajtóval össze kell építeni alaprajz, metszet, nézet M :0 üveg sarkosan ütköztetve A0 falba rejtett üvegszorító 0 0 pm 0 0 pm 0 A0

35 0 családi ház kiviteli terve BELSŐ NYÍLÁSZÁRÓK A0 A nyílászáró konszignációban szereplő méretek cmben értendők. 0 falnyílás / rendelési méret villanyóra takaró ajtó / 0 db balos nyíló cm vasbeton fal fülkéje / léc a vasbeton nyílásba beépítve cm mélyen sötét festés cm vastag rétegelt lemez tábla egy darabból kivágva db bútor kivető egyszerű zár, ellenoldal a léc tokba bevésve csak kulccsal nyitható a rétegelt lemez tábla anyaga és felületkezelése megegyezik a mellette készülő pinceajtóéval alaprajz, metszet, nézet M :0

36 családi ház kiviteli terve BELSŐ NYÍLÁSZÁRÓK A0 A nyílászáró konszignációban szereplő méretek cmben értendők. 0 falnyílás / rendelési méret belső váztáblázatos ajtó 0 / 0 db balos nyíló 0 cm zsalukő fal kétoldali vakolattal 0mm átfogású tok, gumitömítéses ütközéssel (palló, vagy foldingtok) kb. cm széles takaróléccel választandó világos pác és selyemfényű lakkozás, vagy világos beltéri lazúr szögletes megjelenésű cm vastag kettős ütközésű váztáblázatos ajtószárny széles ( cm) kerettel a betét tömbösített tömör fa tábla, műhelyben összeépítve (egyszerű voonalvezetés, cirkalmak nélkül) erősített, irányban szabályozható ( db/ajtószárny) normál zár választandó szálcsiszolt, rozsdamentes acél, kör alakú és zármel síkba süllyesztett rozsdamentes küszöb alaprajz, metszet, nézet M :0 0 F 0 0 A0
