1 HORIZONT energiatakarékos építési rendszer Rétegrendek CERTOP ISO 9001 ÉPÍTÉSÜGYIMINÕSÉGELLENÕRZÕINNOVÁCIÓSRT. HORIZONT GLOBALKft - Ltd. Hungary 1095 Budapest, Soroksári út tel: (36-1) info@horizont haz.com web: haz.com

2 Tartalomjegyzék 1 HORIZONT STANDARD - Küls fal rétegrend 1.1 STANDARD OSB 1.2 STANDARD GIPSZROST 1.3 STANDARD HERATEKTA 2 HORIZONT OPTIMUM - Küls fal rétegrend 2.1 OPTIMUM OSB 2.2 OPTIMUM GIPSZROST 3 HORIZONT PREMIUM - Küls fal rétegrend 3.1 PREMIUM OSB 3.2 PREMIUM GIPSZROST 4 RAGASZTOTT K BURKOLATOS Küls fal rétegrend 5 BELS FAL 5.1 GIPSZKARTON BURKOLAT 5.2 LAMBÉRIA BURKOLAT 6 FÖDÉM 6.1 JÁRHATÓ FÖDÉM SZÁRAZALJZATOS FÖDÉM BETONALJZATOS FÖDÉM TRAPÉZLEMEZZEL KÉSZÜL FÖDÉM 6.2 NEM JÁRHATÓ FÖDÉM 7 TET SZERKEZET - Tet tér beépítés esetén 7.1 CSERÉP HÉJALÁSSAL 7.2 BITUMENES ZSINDELY HÉJALÁS 7.3 HORIZONT KOMFORT TET SZERKEZET RÉTEGRENDEK

3 STANDARD KÜLS FAL RÉTEGREND (Standard Osb) Rétegek Vastagság H vezetési tényez H vezetési ellenállás (m) (W/mK) (m 2 K/W) küls leveg 0,0416 Dryvit vakolat 0,003 0,8 0,0038 Polisztirol h szigetelés 0,05 0,04 1,2500 Osb lap épít lemez 0,012 0,1 0,1200 C140 acél vázszerkezet, közte üveggyapot h szig. 0,145 0,036 4,0278 PE párazáró fólia 0,0002 0,38 0,0005 Gipszkarton burkolat 0,0125 0,24 0,0521 bels leveg 0,1250 ÖSSZESEN: 0,2227 5,6207 H ÁTBOCSÁTÁSI TÉNYEZ : 0,178 W/m 2 K RÉTEGRENDEK KÜLS FAL

4 STANDARD KÜLS FAL RÉTEGREND (Standard gipszrost) Rétegek Vastagság H vezetési tényez H vezetési ellenállás (m) (W/mK) (m 2 K/W) küls leveg 0,0416 Dryvit vakolat 0,003 0,8 0,0038 Polisztirol h szigetelés 0,05 0,04 1,2500 Gipszrostlap épít lemez 0,012 0,22 0,0545 C140 acél vázszerkezet, közte üveggyapot h szig. 0,145 0,036 4,0278 PE párazáró fólia 0,0002 0,38 0,0005 Gipszkarton burkolat 0,0125 0,24 0,0521 bels leveg 0,1250 ÖSSZESEN: 0,2227 5,5553 H ÁTBOCSÁTÁSI TÉNYEZ : 0,180 W/m 2 K RÉTEGRENDEK KÜLS FAL

5 STANDARD KÜLS FAL RÉTEGREND (Standard Heratekta) Rétegek Vastagság H vezetési tényez H vezetési ellenállás (m) (W/mK) (m 2 K/W) küls leveg 0,0416 Nemesvakolat 0,003 0,99 0,0030 Alapvakolat 0,02 0,87 0,0230 Heratekta épít lemez 0,05 0,047 1,0638 C140 acél vázszerkezet, közte üveggyapot h szig. 0,145 0,036 4,0278 PE párazáró fólia 0,0002 0,38 0,0005 Gipszkarton burkolat 0,0125 0,24 0,0521 bels leveg 0,1250 ÖSSZESEN: 0,2307 5,3368 H ÁTBOCSÁTÁSI TÉNYEZ : 0,187 W/m 2 K RÉTEGRENDEK KÜLS FAL

6 OPTIMUM KÜLS FAL RÉTEGREND (Optimum Osb) Rétegek Vastagság H vezetési tényez H vezetési ellenállás (m) (W/mK) (m 2 K/W) küls leveg 0,0416 Szerelt homlokzat burkolat Átszell ztetett légréteg 0,03 0,0250 Polisztirol h szigetelés 0,08 0,04 2,0000 Osb épít lemez 0,012 0,1 0,1200 C140 acél vázszerkezet, közte üveggyapot h szig. 0,145 0,036 4,0278 PE párazáró fólia 0,0002 0,38 0,0005 Gipszkarton burkolat 0,0125 0,24 0,0521 bels leveg 0,1250 ÖSSZESEN: 0,2797 6,3920 H ÁTBOCSÁTÁSI TÉNYEZ : 0,156 W/m 2 K RÉTEGRENDEK KÜLS FAL

7 OPTIMUM KÜLS FAL RÉTEGREND (Optimum gipszrost) Rétegek Vastagság H vezetési tényez H vezetési ellenállás (m) (W/mK) (m 2 K/W) küls leveg 0,0416 Szerelt homlokzat burkolat Átszell ztetett légréteg 0,03 0,0250 Polisztirol h szigetelés 0,08 0,04 2,0000 Gipszrostlap épít lemez 0,012 0,22 0,0545 C140 acél vázszerkezet, közte üveggyapot h szig. 0,145 0,036 4,0278 PE párazáró fólia 0,0002 0,38 0,0005 Gipszkarton burkolat 0,0125 0,24 0,0521 bels leveg 0,1250 ÖSSZESEN: 0,2797 6,3265 H ÁTBOCSÁTÁSI TÉNYEZ : 0,158 W/m 2 K RÉTEGRENDEK KÜLS FAL

8 PREMIUM KÜLS FAL RÉTEGREND (Premium osb) Rétegek Vastagság H vezetési tényez H vezetési ellenállás (m) (W/mK) (m 2 K/W) küls leveg 0,0416 Dryvit vakolat 0,003 0,8 0,0038 Polisztirol h szigetelés 0,15 0,04 3,7500 Osb épít lemez 0,012 0,1 0,1200 C140 acél vázszerkezet, közte üveggyapot h szig. 0,145 0,036 4,0278 üveggyapot h szigetelés 0,05 0,037 1,3514 PE párazáró fólia 0,0002 0,38 0,0005 Gipszkarton burkolat 0,025 0,24 0,1042 bels leveg 0,1250 ÖSSZESEN: 0,3852 9,5242 H ÁTBOCSÁTÁSI TÉNYEZ : 0,105 W/m 2 K RÉTEGRENDEK KÜLS FAL

9 PREMIUM KÜLS FAL RÉTEGREND (Premium gipszrost) Rétegek Vastagság H vezetési tényez H vezetési ellenállás (m) (W/mK) (m 2 K/W) küls leveg 0,0416 Dryvit vakolat 0,003 0,8 0,0038 Polisztirol h szigetelés 0,15 0,04 3,7500 Gipszrostlap épít lemez 0,012 0,22 0,0545 C140 acél vázszerkezet, közte üveggyapot h szig. 0,145 0,036 4,0278 üveggyapot h szigetelés 0,05 0,037 1,3514 PE párazáró fólia 0,0002 0,38 0,0005 Gipszkarton burkolat 0,025 0,24 0,1042 bels leveg 0,1250 ÖSSZESEN: 0,3852 9,4587 H ÁTBOCSÁTÁSI TÉNYEZ : 0,106 W/m 2 K RÉTEGRENDEK KÜLS FAL

10 RAGASZTOTT K BURKOLATOS KÜLS FAL RÉTEGREND (Ragasztott k burkolatos) Rétegek Vastagság H vezetési tényez H vezetési ellenállás (m) (W/mK) (m 2 K/W) küls leveg 0,0416 Díszít k burkolat 0,02 1,65 0,0121 alapvakolat 0,02 0,87 0,0230 Tektalan épít lemez 0,07 0,056 1,2500 C140 acél vázszerkezet, közte üveggyapot h szig. 0,145 0,039 3,7179 PE párazáró fólia 0,0002 0,38 0, /50 lécváz, légrés 0,025 0,179 0,1400 Gipszkarton burkolat 0,0125 0,24 0,0521 Díszít k burkolat 0,02 1,65 0,0121 bels leveg 0,1250 ÖSSZESEN: 0,3127 5,3789 H ÁTBOCSÁTÁSI TÉNYEZ : 0,186 W/m 2 K RÉTEGRENDEK KÜLS FAL

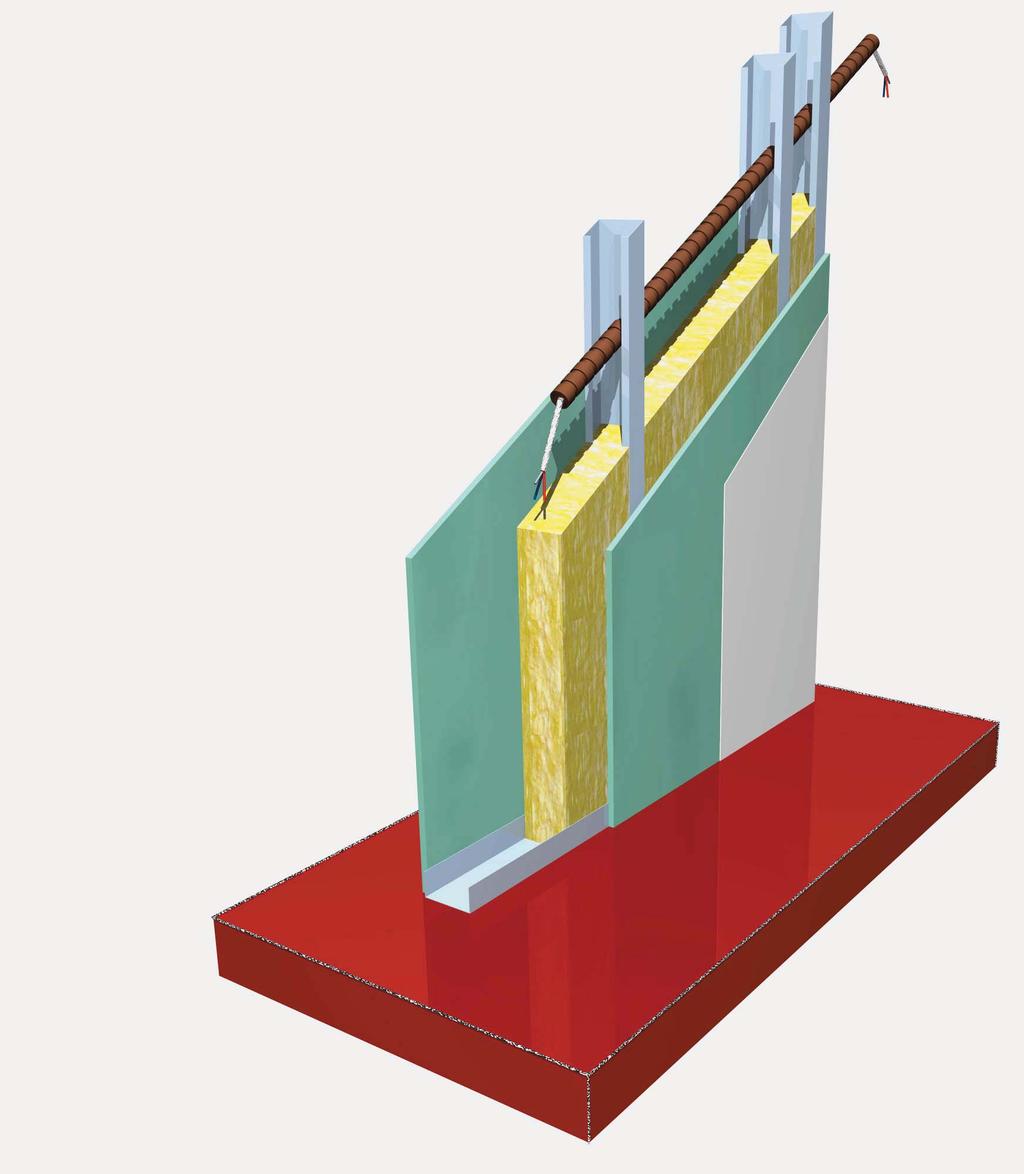

11 BELS FAL BELS FAL RÉTEGREND Rétegek Vastagság (m) Gipszkarton burkolat 0,0125 C90 acél vázszerkezet, közte üveggyapot h szig. 0,095 Gipszkarton burkolat 0,0125 ÖSSZESEN: 0,1200 RÉTEGRENDEK BELS FAL

12 BELS FAL BELS FAL RÉTEGREND Rétegek Vastagság (m) Lambéria burkolat 0,015 Lécváz 0,015 C90 acél vázszerkezet, közte üveggyapot h szig. 0,095 Hajópadló falburkolat 0,015 ÖSSZESEN: 0,140 RÉTEGRENDEK BELS FAL

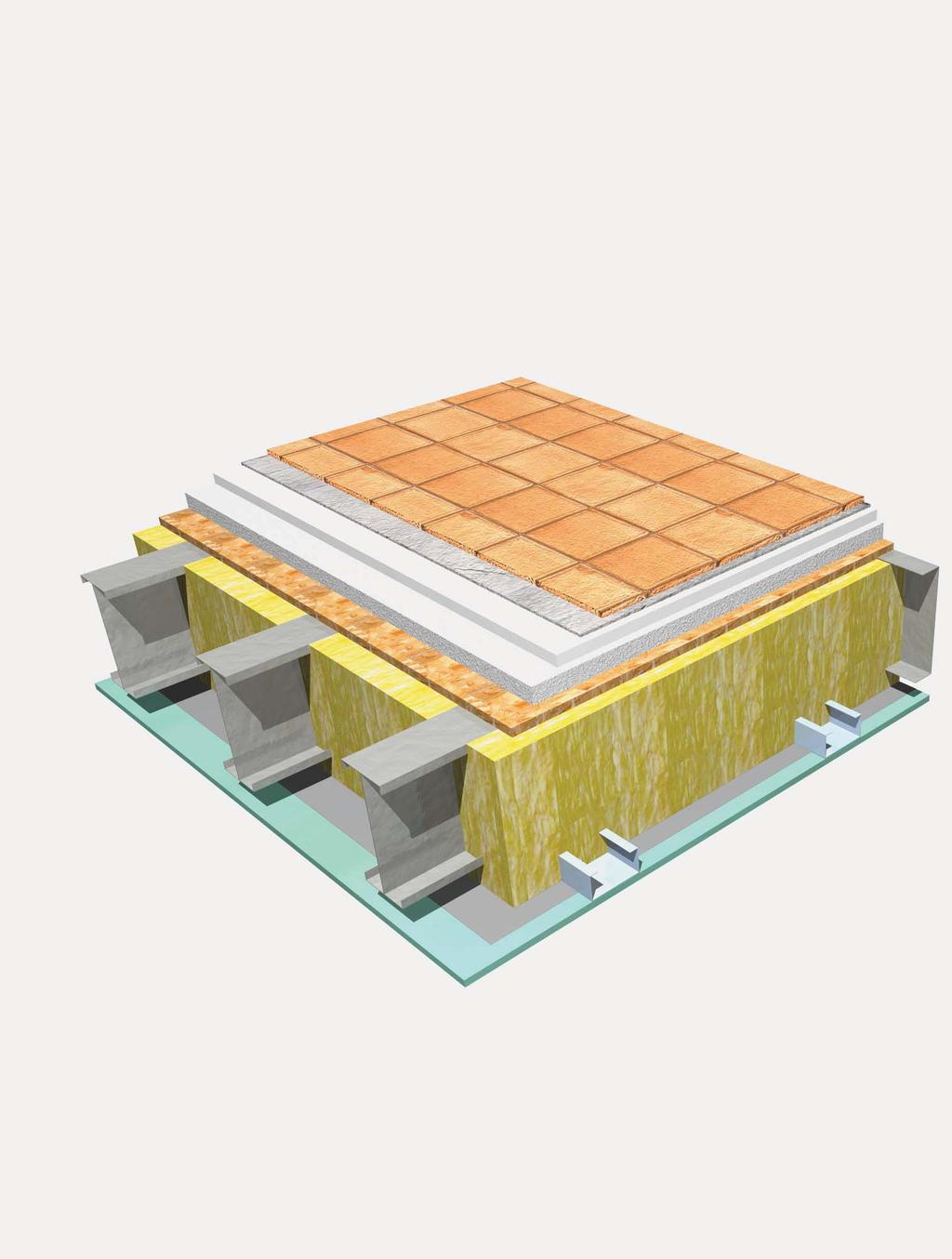

13 FÖDÉM FÖDÉM RÉTEGREND Rétegek Vastagság (m) Kerámia burkolat 0,015 Ragasztó réteg 0,01 Gipszrostlap 2 rtg 0,024 Lépésálló polisztirol hangszig. 0,04 OSB lap 0,012 C203 acél gerendázat, közte üveggyapot h szig. 0,203 C90 acél bordaváz, közte üveggyapot h szig. 0,045 Párazáró fólia Gipszkarton burkolat 0,0125 ÖSSZESEN: 0,3615 RÉTEGRENDEK FÖDÉM

14 JÁRHATÓ FÖDÉM Szárazaljzatos födém padlóburkolat gipszrostlap lépéshang szigetelés OSB lap Horizont födémszerkezet üveggyapot h szigetelés mennyezeti lécváz gipszkarton burkolat 2*1,25cm 2,0 cm 1,5 cm 20,8 cm 20 cm 2,5 cm 1,25 cm Betonaljzatos födém padlóburkolat aljzatbeton technológiai szigetelés lépéshang szigetelés OSB lap Horizont födémszerkezet üveggyapot h szigetelés mennyezeti lécváz gipszkarton burkolat 6,0 cm 2,0 cm 1,5 cm 20,8 cm 20 cm 2,5 cm 1,25 cm padlóburkolat cement esztrich technológiai szigetelés lépéshang szigetelés OSB lap Horizont födémszerkezet üveggyapot h szigetelés mennyezeti lécváz gipszkarton burkolat 3,5 cm 2,0 cm 1,5 cm 20,8 cm 20 cm 2,5 cm 1,25 cm RÉTEGRENDEK FÖDÉM

15 JÁRHATÓ FÖDÉM Trapézlemezzel készül födém padlóburkolat cement esztrich technológiai szigetelés lépéshang szigetelés kibetonozás trapézlemez Horizont födémszerkezet üveggyapot h szigetelés mennyezeti lécváz gipszkarton burkolat 3,5 cm 2,0 cm 5,0 cm 2,0 cm 20,8 cm 20 cm 2,5 cm 1,25 cm padlóburkolat gipszrostlap lépéshang szigetelés kibetonozás trapézlemez Horizont födémszerkezet üveggyapot h szigetelés mennyezeti lécváz gipszkarton burkolat 2*1,25 cm 2,0 cm 5,0 cm 2,0 cm 20,8 cm 20 cm 2,5 cm 1,25 cm Nem járható födém Horizont födémszerkezet üveggyapot h szigetelés mennyezeti lécváz gipszkarton burkolat 20,8 cm 20 cm 2,5 cm 1,25 cm RÉTEGRENDEK FÖDÉM

16 RÉTEGRENDEK TET SZERKEZET

17 TET SZERKEZET Tet térbeépítés esetén Cserép héjalással tet héjalás (cserép, betoncserép, síkpala stb.) cserépléc szell z légrés ellenléccel kialakítva 1 rtg. h tükrös alátéthéjazat átszell ztetett légrés 140-es illetve 203-as acél vázszerkezet, közte üveggyapot h szigetelés lécváz közte üveggyapot h szigetelés 1 rtg. párazáró fólia gipszkarton borítás bels felületképzés (festés, tapéta, kerámia stb.) 2,5 cm 2,5 cm min. 4 cm 14 ; 20,3 cm 10 ; 15 cm min. 2,5 cm 1,25 cm Bitumenes zsindely héjalással bitumenes zsindely tet héjalás bitumenes lemez alátéthéjazat OSB épít lemez borítás lécváz átszell ztetett légrés 14 illetve 20,3 cm acél vázszerkezet, közte üveggyapot h szigetelés kívül h tükrös, páraátereszt fóliával kasírozva lécváz közte üveggyapot h szigetelés 1 rtg. párazáró fólia gipszkarton borítás bels felületképzés (festés, tapéta, kerámia stb.) 1,2 cm 2,4/4,8 cm min. 4 cm 14 ; 20,3 cm 10 ; 15 cm min. 2,5 cm 1,25 cm RÉTEGRENDEK TET SZERKEZET

18 TET SZERKEZET Tet térbeépítés esetén HORIZONT KOMFORT Tet szerkezet bitumenes zsindely tet héjalás bitumenes lemez alátéthéjazat OSB épít lemez borítás lécváz átszell ztetett légrés Horizont Komfort emel bak Osb ellenléc páraátereszt, légzáró, h tükrös fólia 14 illetve 20,3 cm acél vázszerkezet, közte üveggyapot h szigetelés 15 ill 20cm C90 váz közte üveggyapot h szigetelés 1 rtg. h tükrös légpárnás párazáró fólia gipszkarton borítás bels felületképzés (festés, tapéta, kerámia stb.) 1,2 cm 2,4/4,8 cm 6 cm 5,0 cm 1,0 cm 14 ; 20,3 cm 15 ; 20 cm 9,0 cm 1,25 cm RÉTEGRENDEK TET SZERKEZET
