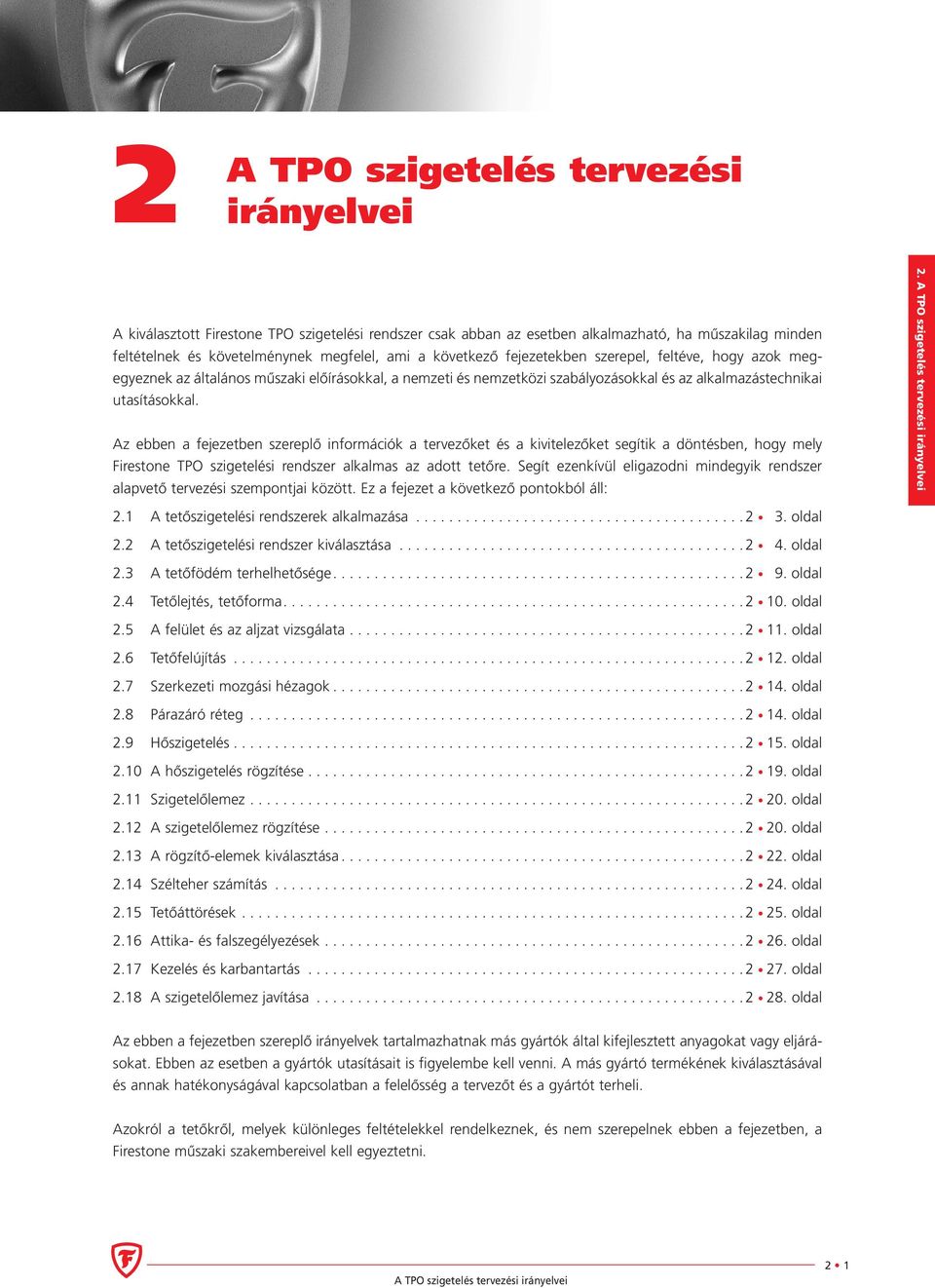

1 2 A TPO szigetelés tervezési irányelvei A kiválasztott Firestone TPO szigetelési rendszer csak abban az esetben alkalmazható, ha műszakilag minden feltételnek és követelménynek megfelel, ami a következő fejezetekben szerepel, feltéve, hogy azok megegyeznek az általános műszaki előírásokkal, a nemzeti és nemzetközi szabályozásokkal és az alkalmazástechnikai utasításokkal. Az ebben a fejezetben szereplő információk a tervezőket és a kivitelezőket segítik a döntésben, hogy mely Firestone TPO szigetelési rendszer alkalmas az adott tetőre. Segít ezenkívül eligazodni mindegyik rendszer alapvető tervezési szempontjai között. Ez a fejezet a következő pontokból áll: A tetőszigetelési rendszerek alkalmazása oldal 2.2 A tetőszigetelési rendszer kiválasztása oldal 2.3 A tetőfödém terhelhetősége oldal 2.4 Tetőlejtés, tetőforma oldal 2.5 A felület és az aljzat vizsgálata oldal 2.6 Tetőfelújítás oldal 2.7 Szerkezeti mozgási hézagok oldal 2.8 Párazáró réteg oldal 2.9 Hőszigetelés oldal 2.10 A hőszigetelés rögzítése oldal 2.11 Szigetelőlemez oldal 2.12 A szigetelőlemez rögzítése oldal 2.13 A rögzítő-elemek kiválasztása oldal 2.14 Szélteher számítás oldal 2.15 Tetőáttörések oldal 2.16 Attika- és falszegélyezések oldal 2.17 Kezelés és karbantartás oldal 2.18 A szigetelőlemez javítása oldal Az ebben a fejezetben szereplő irányelvek tartalmazhatnak más gyártók által kifejlesztett anyagokat vagy eljárásokat. Ebben az esetben a gyártók utasításait is figyelembe kell venni. A más gyártó termékének kiválasztásával és annak hatékonyságával kapcsolatban a felelősség a tervezőt és a gyártót terheli. Azokról a tetőkről, melyek különleges feltételekkel rendelkeznek, és nem szerepelnek ebben a fejezetben, a Firestone műszaki szakembereivel kell egyeztetni. 2 1

2 2. 2 2

3 2.1 A tetőszigetelési rendszerek alkalmazása Az ebben a fejezetben ismertetett Firestone TPO szigetelési rendszerek alkalmazhatók kereskedelmi-, ipari-, irodai-, lakó- és középületek lapostetőinek szigetelésére. A kiadványban szereplő információk nem érvényesek a következő alkalmazásokra: Nem lapostetőknél, pinceszigeteléseknél és burkolásoknál, stb.. Olyan tetőknél, ahol a szerkezet a tervező számításai szerint nem felel meg a teljes tetőszigetelés és/vagy egyéb várható terhek fogadására. A Firestone TPO tetőszigetelés nem alkalmazható a Firestone műszaki szakembereinek hozzájárulása nélkül a következő esetekben: Kémiai hatásoknak kitett tetőknél. Szívásnak kitett tetőknél, mint pl. légáteresztő tetők, előtetők vagy túlnyúlások. Nagy falnyílással rendelkező épületeknél (nagyobb, mint a homlokzat 10 %-a), amelyek vihar esetén is nyitva maradhatnak, mint pl. hangárok, raktárak, stb.. Speciális elhelyezkedésű tetőknél, melyek a kiadványban nem szerepelnek, de külön figyelmet érdemelnek, mint pl. hegyoldalon álló épületeknél, stb.. 2. Olyan tetők esetén, ahol olyan helyi előírások vagy különleges szabályozások érvényesek, amelyeket a kiadvány nem tartalmaz, kérjük, hogy forduljon a Firestone műszaki szakembereihez. 2 3

4 2.2 A tetőszigetelési rendszer kiválasztása Egy műszakilag tökéletes tetőszigetelési rendszer kiválasztása nem mindig egyszerű. A tervezőnek és/vagy a kivitelezőnek ismernie kell a rendszer elemeinek jellemzőit és a kivitelezés feltételeit. 2. A szigetelőlemez gyártóinak egyre nehezebb egyszerű útmutatást adni a tervezők számára, ugyanis a szigetelőiparban egyre szélesebb a választék a különböző födémek, hőszigetelések, szigetelőlemezek, rögzítő-elemek és egyéb kiegészítők között. Ennek eredményeként számtalan lehetőség kínálkozik, de nem mindegyik elfogadható műszakilag. Hogy megkönnyítsék a tervezés folyamatát, a Firestone kiválasztotta a leggyakrabban alkalmazott Firestone TPO szigetelési rendszereket. Ezeket a rendszereket 4 különböző táblázatban mutatjuk be, kezdve a födémszerkezettel. A következő táblázatok a helyszíni beton, az előre-gyártott beton, a fém és a faszerkezetű födémekre vonatkoznak és tartalmaznak minden információt annak érdekében, hogy a legmegfelelőbb Firestone TPO szigetelési rendszert ki lehessen választani. Az egyes táblázatokban a tervező és/vagy a kivitelező minden információt megtalál az épület szerkezetének különböző jellemzőiről (födém, terhelhetőség, lejtés), és a vízszigetelés alatti réteggel szemben támasztott követelményekről (hőszigetelés, aljzat). A különböző hőszigetelő anyagokra a következő rövidítéseket alkalmaztuk: EPS : Expandált polisztirol XPS : Extrudált polisztirol PUR : Poliuretán PIR : Poliizocianurát MW : Ásványgyapot A hőszigetelésről, az aljzatok választékáról, a felújításról, a szigetelés szélszívással szembeni rögzítéséről és a hőszigetelés rögzítéséről bővebb információ a fejezet későbbi pontjaiban található. A kiadványban szereplő táblázatoktól eltérő födémszerkezetek és hőszigetelés esetén a Firestone TPO szigetelés csak a Firestone műszaki szakembereinek előzetes hozzájárulása mellett alkalmazható. 2 4

5 Födémszerkezet HELYSZÍNI BETON (1) Hőszigetelés EPS XPS PUR/PIR MW Hőszig. nélkül, közvetlenül Firestone rendszer leterhelt (2,3,4) leterhelt (2,3) leterhelt (2,3) leterhelt (2,3,6) leterhelt (2,3,8) fordított (2,3,8) mech.rögz. (3,4) mech.rögz. (3) mech.rögz.(3,4,6) mech.rögz. (3,8) ragasztott (5) ragasztott (7) ragasztott (5) ragasztott (9) Tervezési A szerkezettel szemben támasztott követelmények szempontok (1) A beton szerkezete tökéletes és száraz. A beton nedvességtartalmának megállapításával kapcsolatos további információért forduljon a Firestone műszaki tanácsadóihoz. (2) Terhelhetőség minimuma követelmény. (3) Tető lejtése korlátozott. Hőszigetelés (4) Testsűrűség minimuma követelmény. (5) Megfelelő felület/kasírozás. (6) Nagy nyomószilárdság. (7) A kasírozás anyaga a ragasztóval összeférhető és biztosítja a megfelelő tapadást. Megjegyzés: A páravédelmi réteg szükségességét a tervezőnek kell meghatároznia. Aljzat (8) Nem kellően sima aljzat esetén aljzatkiegyenlítő-védő réteg (geotextilia, legalább 200 g/m 2 ) beépítése szükséges. (9) Amennyiben az aljzat sima (deszkával simított), tiszta, száraz, hegyes élektől, szemcséktől és idegen anyagoktól, olaj, zsír vagy más olyan anyagtól mentes, ami a szigetelőlemezt károsíthatja. Megjegyzés: Helyszíni betonba történő mechanikai rögzítésnél a megfelelő rögzítőelemet kell alkalmazni és különös gonddal kell eljárni

6 2. Födémszerkezet ELŐREGYÁRTOTT BETON (1) Hőszigetelés EPS XPS PUR/PIR MW Hőszig. nélkül, közvetlenül Firestone rendszer leterhelt (2,3,4) leterhelt (2,3) leterhelt (2,3) leterhelt (2,3,6) leterhelt (2,3,8) fordított (2,3,8) mech.rögz. (3,4) mech.rögz. (3) mech.rögz.(3,4,6) mech.rögz. (3,8) ragasztott (5) ragasztott (7) ragasztott (5) ragasztott (9) Tervezési A szerkezettel szemben támasztott követelmények szempontok (1) Az előregyártott beton szerkezete lehet vasbeton vagy könnyűbeton. A panelek szerkezete tökéletes és száraz. Az elemek közötti hézagot cement-habarcccsal ki kell tölteni. (2) Terhelhetőség minimuma követelmény. (3) Tető lejtése korlátozott. Hőszigetelés (4) Testsűrűség minimuma követelmény. (5) Megfelelő felület/kasírozás. (6) Nagy nyomószilárdság. (7) A kasírozás anyaga összeférhető a ragasztóval és biztosítja a megfelelő tapadást. Megjegyzés: A páravédelmi réteg szükségességét a tervezőnek kell meghatároznia. Aljzat (8) Nem kellően sima aljzat esetén aljzatkiegyenlítő-védő réteg (geotextilia, legalább 200 g/m 2 ) beépítése szükséges. (9) IMegfelelő építőlemez vagy hőszigetelés beépítése szükséges. Megjegyzés: Helyszíni betonba történő mechanikai rögzítésnél a megfelelő rögzítőelemet kell alkalmazni és különös gonddal kell eljárni. 2 6

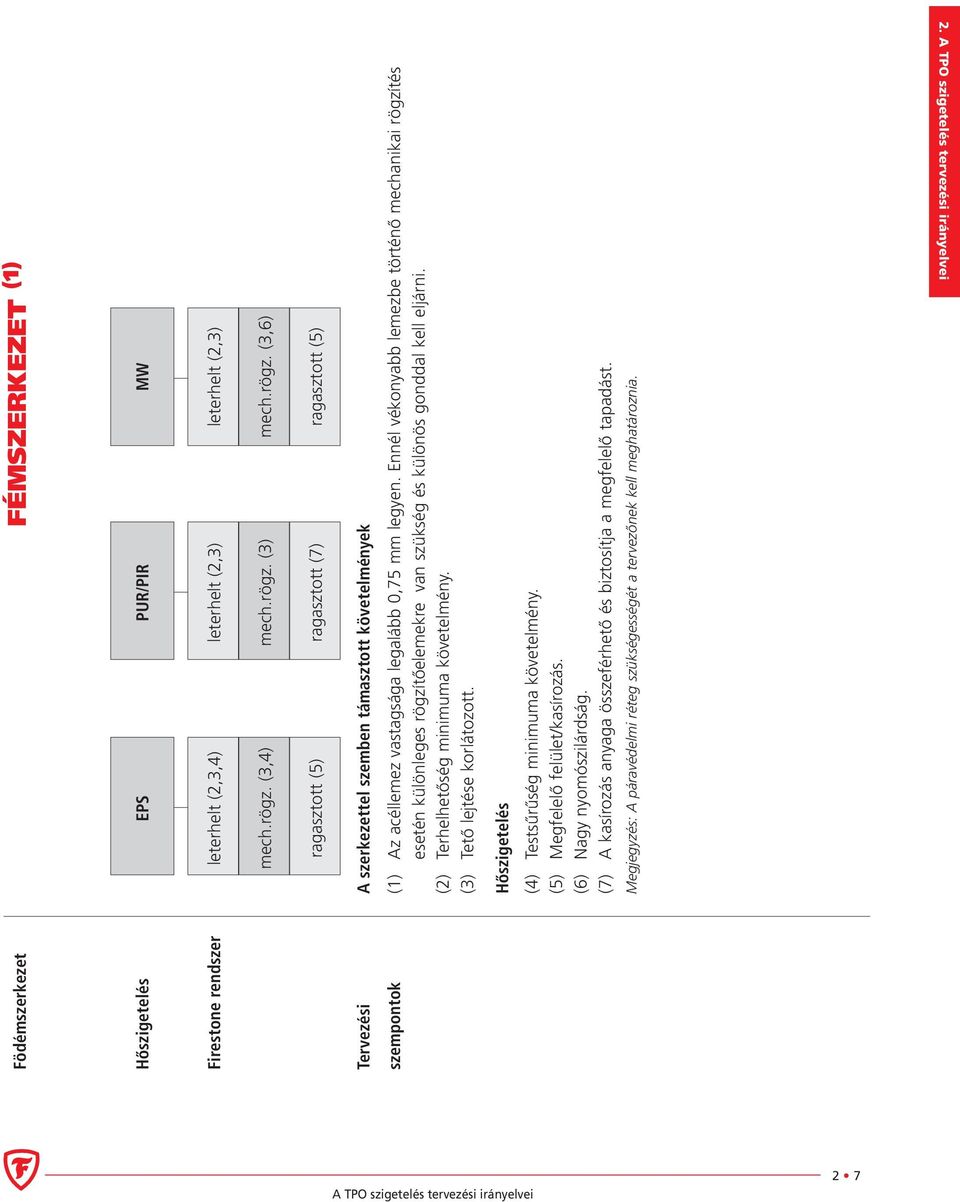

7 Födémszerkezet FÉMSZERKEZET (1) Hőszigetelés EPS PUR/PIR MW Firestone rendszer leterhelt (2,3,4) leterhelt (2,3) leterhelt (2,3) mech.rögz. (3,4) mech.rögz. (3) mech.rögz. (3,6) ragasztott (5) ragasztott (7) ragasztott (5) Tervezési A szerkezettel szemben támasztott követelmények szempontok (1) Az acéllemez vastagsága legalább 0,75 mm legyen. Ennél vékonyabb lemezbe történő mechanikai rögzítés esetén különleges rögzítőelemekre van szükség és különös gonddal kell eljárni. (2) Terhelhetőség minimuma követelmény. (3) Tető lejtése korlátozott. Hőszigetelés (4) Testsűrűség minimuma követelmény. (5) Megfelelő felület/kasírozás. (6) Nagy nyomószilárdság. (7) A kasírozás anyaga összeférhető és biztosítja a megfelelő tapadást. Megjegyzés: A páravédelmi réteg szükségességét a tervezőnek kell meghatároznia

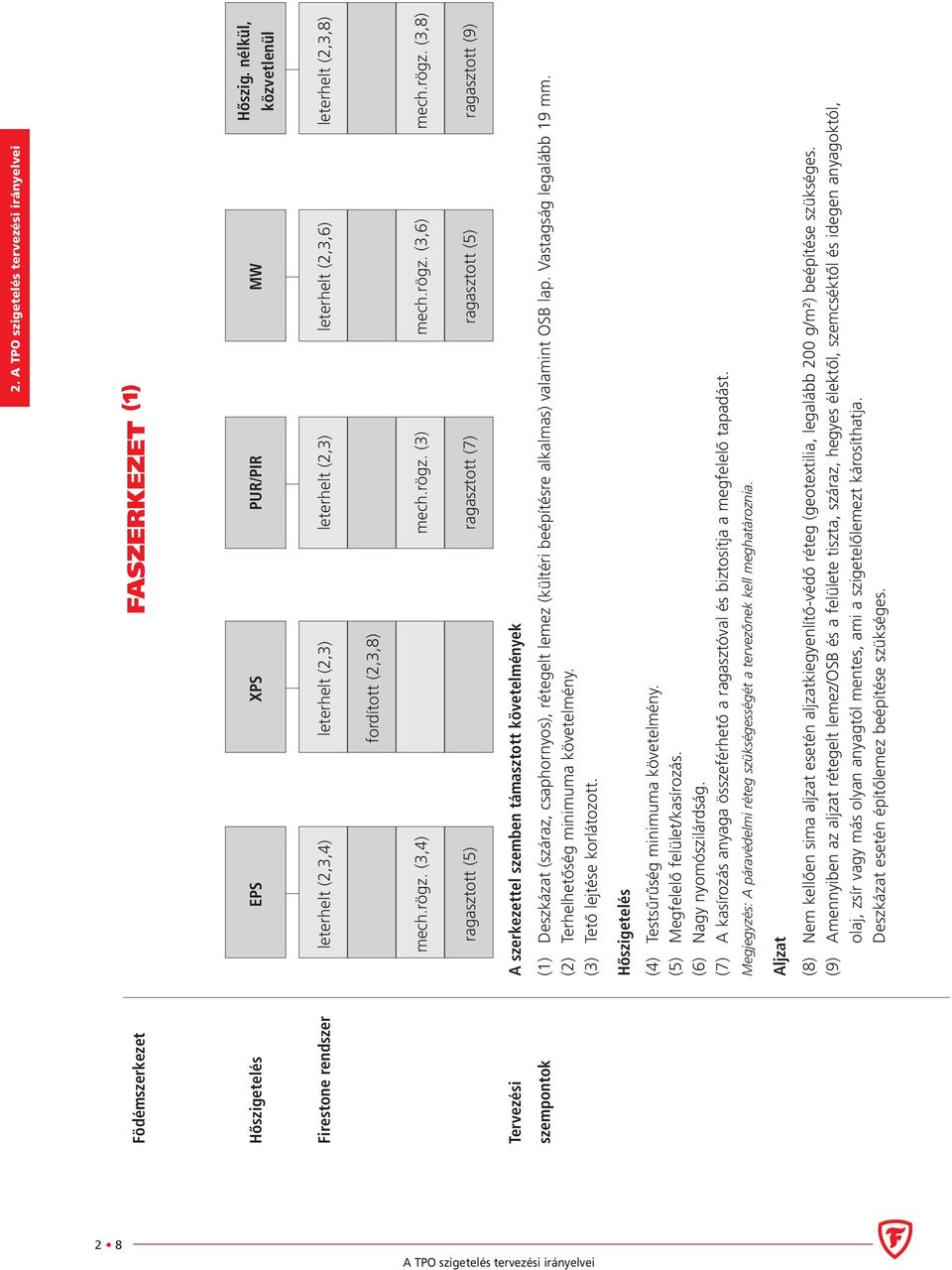

8 2. Födémszerkezet FASZERKEZET (1) Hőszigetelés EPS XPS PUR/PIR MW Hőszig. nélkül, közvetlenül Firestone rendszer leterhelt (2,3,4) leterhelt (2,3) leterhelt (2,3) leterhelt (2,3,6) leterhelt (2,3,8) fordított (2,3,8) mech.rögz. (3,4) mech.rögz. (3) mech.rögz. (3,6) mech.rögz. (3,8) ragasztott (5) ragasztott (7) ragasztott (5) ragasztott (9) Tervezési A szerkezettel szemben támasztott követelmények szempontok (1) Deszkázat (száraz, csaphornyos), rétegelt lemez (kültéri beépítésre alkalmas) valamint OSB lap. Vastagság legalább 19 mm. (2) Terhelhetőség minimuma követelmény. (3) Tető lejtése korlátozott. Hőszigetelés (4) Testsűrűség minimuma követelmény. (5) Megfelelő felület/kasírozás. (6) Nagy nyomószilárdság. (7) A kasírozás anyaga összeférhető a ragasztóval és biztosítja a megfelelő tapadást. Megjegyzés: A páravédelmi réteg szükségességét a tervezőnek kell meghatároznia. Aljzat (8) Nem kellően sima aljzat esetén aljzatkiegyenlítő-védő réteg (geotextilia, legalább 200 g/m²) beépítése szükséges. (9) Amennyiben az aljzat rétegelt lemez/osb és a felülete tiszta, száraz, hegyes élektől, szemcséktől és idegen anyagoktól, olaj, zsír vagy más olyan anyagtól mentes, ami a szigetelőlemezt károsíthatja. Deszkázat esetén építőlemez beépítése szükséges. 2 8

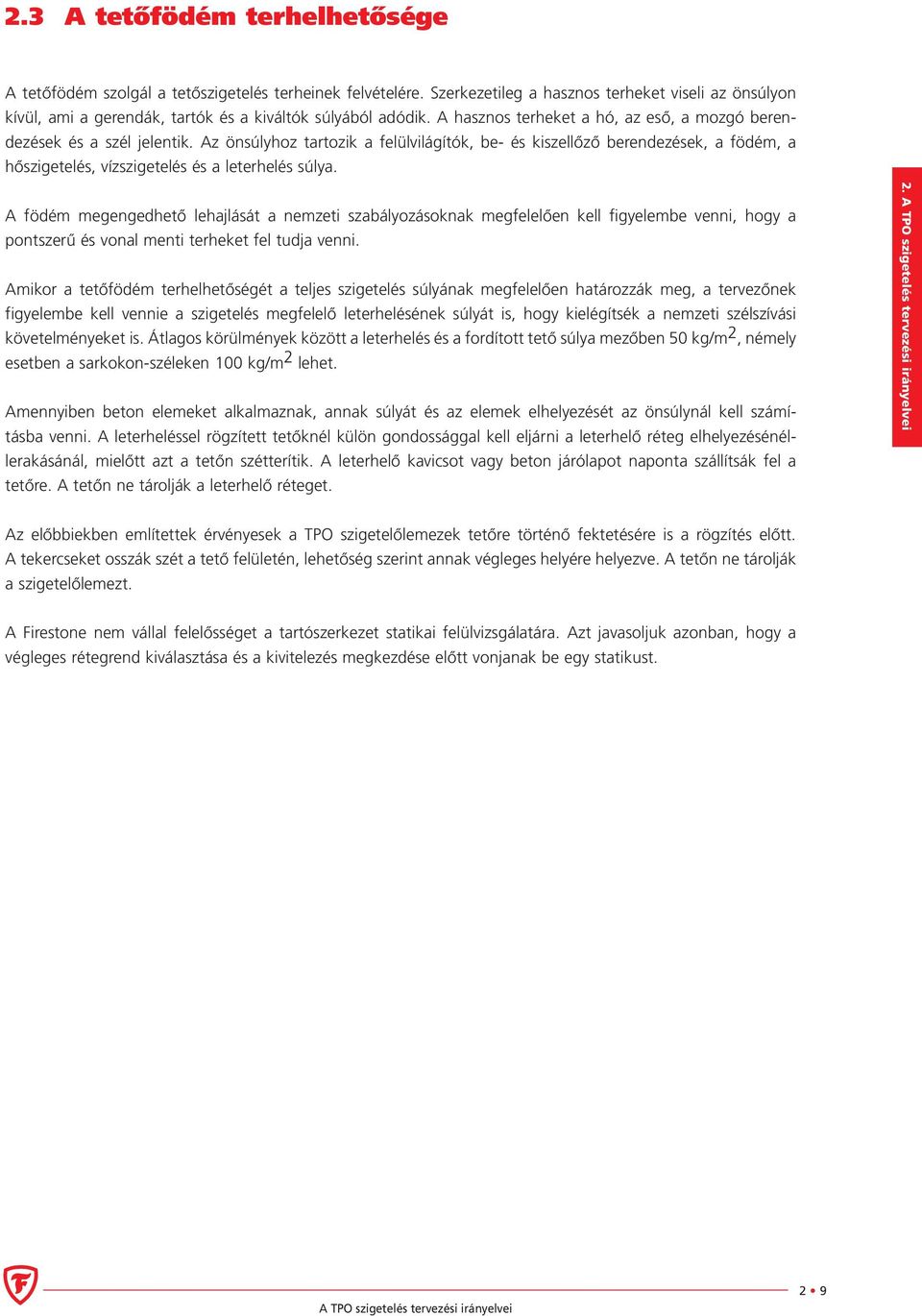

9 2.3 A tetőfödém terhelhetősége A tetőfödém szolgál a tetőszigetelés terheinek felvételére. Szerkezetileg a hasznos terheket viseli az önsúlyon kívül, ami a gerendák, tartók és a kiváltók súlyából adódik. A hasznos terheket a hó, az eső, a mozgó berendezések és a szél jelentik. Az önsúlyhoz tartozik a felülvilágítók, be- és kiszellőző berendezések, a födém, a hőszigetelés, vízszigetelés és a leterhelés súlya. A födém megengedhető lehajlását a nemzeti szabályozásoknak megfelelően kell figyelembe venni, hogy a pontszerű és vonal menti terheket fel tudja venni. Amikor a tetőfödém terhelhetőségét a teljes szigetelés súlyának megfelelően határozzák meg, a tervezőnek figyelembe kell vennie a szigetelés megfelelő leterhelésének súlyát is, hogy kielégítsék a nemzeti szélszívási követelményeket is. Átlagos körülmények között a leterhelés és a fordított tető súlya mezőben 50 kg/m 2, némely esetben a sarkokon-széleken 100 kg/m 2 lehet. Amennyiben beton elemeket alkalmaznak, annak súlyát és az elemek elhelyezését az önsúlynál kell számításba venni. A leterheléssel rögzített tetőknél külön gondossággal kell eljárni a leterhelő réteg elhelyezésénéllerakásánál, mielőtt azt a tetőn szétterítik. A leterhelő kavicsot vagy beton járólapot naponta szállítsák fel a tetőre. A tetőn ne tárolják a leterhelő réteget. 2. Az előbbiekben említettek érvényesek a TPO szigetelőlemezek tetőre történő fektetésére is a rögzítés előtt. A tekercseket osszák szét a tető felületén, lehetőség szerint annak végleges helyére helyezve. A tetőn ne tárolják a szigetelőlemezt. A Firestone nem vállal felelősséget a tartószerkezet statikai felülvizsgálatára. Azt javasoljuk azonban, hogy a végleges rétegrend kiválasztása és a kivitelezés megkezdése előtt vonjanak be egy statikust. 2 9

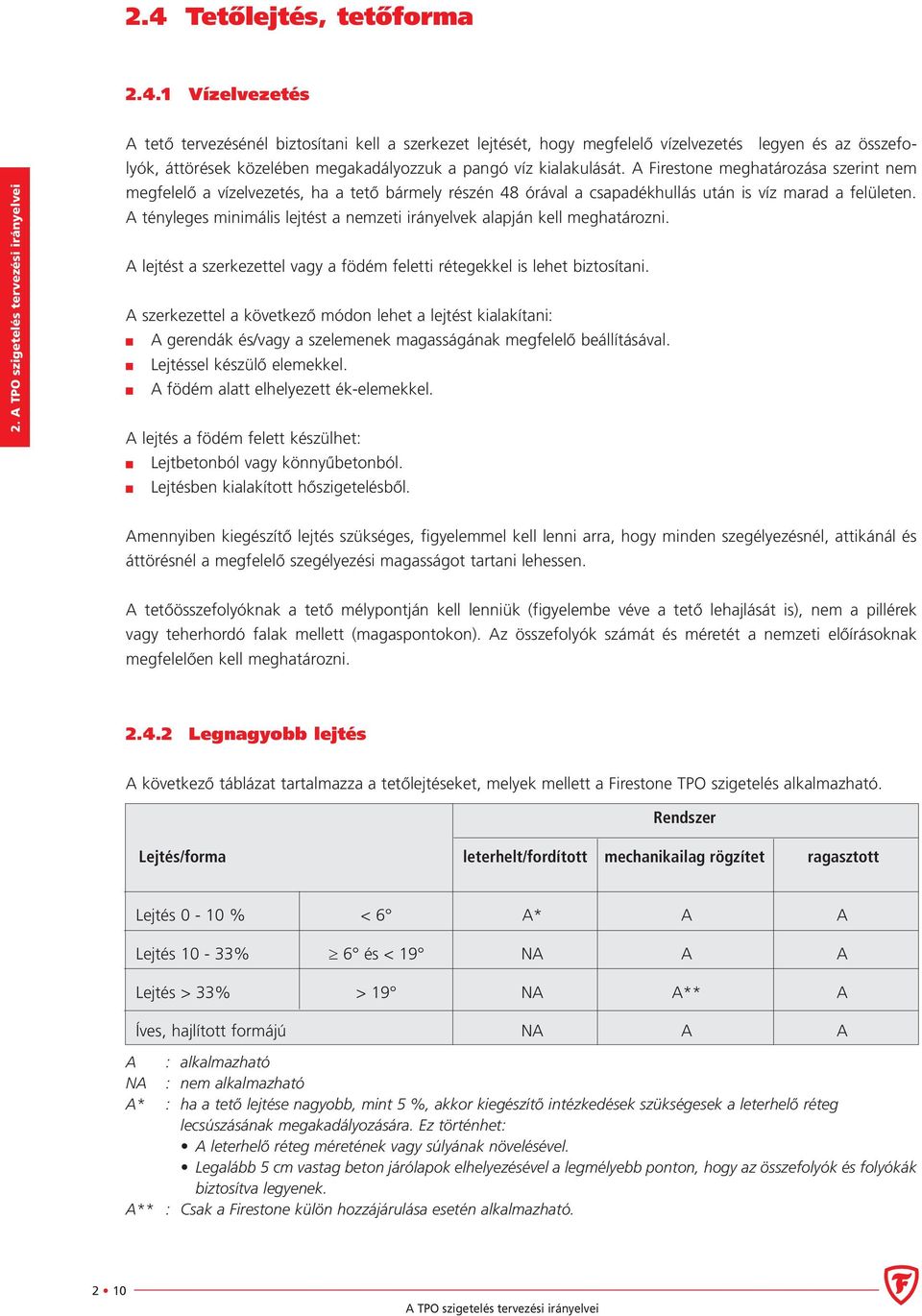

10 2.4 Tetőlejtés, tetőforma Vízelvezetés 2. A tető tervezésénél biztosítani kell a szerkezet lejtését, hogy megfelelő vízelvezetés legyen és az összefolyók, áttörések közelében megakadályozzuk a pangó víz kialakulását. A Firestone meghatározása szerint nem megfelelő a vízelvezetés, ha a tető bármely részén 48 órával a csapadékhullás után is víz marad a felületen. A tényleges minimális lejtést a nemzeti irányelvek alapján kell meghatározni. A lejtést a szerkezettel vagy a födém feletti rétegekkel is lehet biztosítani. A szerkezettel a következő módon lehet a lejtést kialakítani: A gerendák és/vagy a szelemenek magasságának megfelelő beállításával. Lejtéssel készülő elemekkel. A födém alatt elhelyezett ék-elemekkel. A lejtés a födém felett készülhet: Lejtbetonból vagy könnyűbetonból. Lejtésben kialakított hőszigetelésből. Amennyiben kiegészítő lejtés szükséges, figyelemmel kell lenni arra, hogy minden szegélyezésnél, attikánál és áttörésnél a megfelelő szegélyezési magasságot tartani lehessen. A tetőösszefolyóknak a tető mélypontján kell lenniük (figyelembe véve a tető lehajlását is), nem a pillérek vagy teherhordó falak mellett (magaspontokon). Az összefolyók számát és méretét a nemzeti előírásoknak megfelelően kell meghatározni Legnagyobb lejtés A következő táblázat tartalmazza a tetőlejtéseket, melyek mellett a Firestone TPO szigetelés alkalmazható. Rendszer Lejtés/forma leterhelt/fordított mechanikailag rögzítet ragasztott Lejtés 0-10 % < 6 A* A A Lejtés 10-33% 6 és < 19 NA A A Lejtés > 33% > 19 NA A** A Íves, hajlított formájú NA A A A : alkalmazható NA : nem alkalmazható A* : ha a tető lejtése nagyobb, mint 5 %, akkor kiegészítő intézkedések szükségesek a leterhelő réteg lecsúszásának megakadályozására. Ez történhet: A leterhelő réteg méretének vagy súlyának növelésével. Legalább 5 cm vastag beton járólapok elhelyezésével a legmélyebb ponton, hogy az összefolyók és folyókák biztosítva legyenek. A** : Csak a Firestone külön hozzájárulása esetén alkalmazható. 2 10

11 2.5 A felület és az aljzat vizsgálata A tetőszigetelési rendszer beépítése előtt a kivitelezőnek meg kell vizsgálnia a tető felületét. A kivitelező felelőssége, hogy megállapítsa, az aljzat alkalmas-e a Firestone TPO szigetelés kivitelezésére. A következő táblázat segít annak megállapításában, hogy milyen alapkövetelményeket kell kielégítenie az aljzatnak a különböző TPO szigetelőlemezek fektetésénél. Általános követelmény Simaság Részletes meghatározás Mentes a hegyes élektől és sarkoktól. Minden olyan felületre, mely a Firestone TPO szigetelőlemezt és az ahhoz csatlakozó anyagokat károsíthatja, egy megfelelő kiegyenlítőréteget kell fektetni (védőréteget, építőlemezt vagy hőszigetelést). Megjegyzés: annak érdekében, hogy a Firestone TPO szigetelőlemez élettartama a lehető leghosszabb legyen, az érdes felületekre, mint a nyers beton, aljzatbeton, meglévő bitumenes lemez-szigetelés. Firestone javasolja geotextília védőréteg fektetését (legalább 200 g/m 2 ). 2. Szárazság Összeférhetőség Lyukmentesség Megfelelő felületi hőmérséklet Tisztaság A víztócsákat, havat, jeget és zúzmarát az aljzatról el kell távolítani. Meg kell akadályozni, hogy a TPO szigetelőlemez és az azzal nem összeférhető anyagok egymással érintkezzenek. Ilyen anyagok az állati és más eredetű zsírok, kátrány, olajok (ásványi és növényi), erős savak és a friss bitumen. Az 5 mm-nél nagyobb átmérőjű lyukakat egy megfelelő anyaggal ki kell tölteni, vagy hőszigeteléssel kell letakarni. Kerülni kell az érintkezést a TPO szigetelőlemez és gőz vagy egyéb 60 C-nál melegebb anyag között. A szigetelőlemez fektetése előtt a felületről a piszkot egy durva söprűvel el kell távolítani. Kiegészítésképpen az előbb említett, aljzattal szemben támasztott követelményekhez, még a következő feltételeket is teljesíteni kell: Acél trapézlemezek A trapézlemezt úgy kell kiválasztani, hogy a szélek, peremek és tetőáttörések mentén megfelelő felfekvést biztosítson a hőszigetelésnek. A trapézlemez hullámainak irányánál arra is kell figyelni, hogy a kivitelezés közben a minimálisra csökkenjen a szerkezetbe jutó csapadék kockázata. Helyszíni beton szerkezetek Az elkészült felületnek a lehető legsimábbnak kell lennie, léccel vagy megfelelő gépi eszközzel lehúzva. A beton és a cementbázisú lejtbeton jelentős mennyiségű vizet tartalmaz. Ezt az építési nedvességet a födém alján ideiglenesen fúrt lyukak segítségével el kell vezetni. Az aljzatbetonok nem alkalmasak a mechanikai rögzítésre. 2 11

12 Előre gyártott beton szerkezetek Az előre gyártott elemek között minden illesztési hézagot ki kell tölteni az arra alkalmas habarccsal. Az ilyen módon lezárt fúgák minimálisra csökkentik a szigetelés alatti pozitív légnyomás lehetőségét. 2. Faanyagú szerkezetek A fa aljzatokat olyan rögzítő elemekkel kell rögzíteni, melyek biztosítják a síkfelületet. Szegek használata nem megengedett. Rétegelt lemez alkalmazható, feltéve, hogy nem ammóniumfoszfáttal impregnált. Amennyiben az aljzat deszkázat, akkor a felülete gyalult legyen. Javasolt a csaphornyos deszkázat alkalmazása. 2.6 Tetőfelújítás A Firestone TPO szigetelési rendszerek tetőfelújításban történő alkalmazásánál a szigetelés hatékonysága nagymértékben a meglévő tető minőségétől függ. A korábban említetteken kívül kiegészítő intézkedések szükségesek a meglévő tető felújításáról, átfedéséről és/vagy cseréjéről. A tetőfelújítás megkezdése előtt a meglévő tetőt meg kell vizsgálni, hogy a szerkezetben lévő nedvességet, a meglévő szerkezeti hibákat és más, az új szigetelési rendszer tervezését befolyásoló tényezőt fel lehessen tárni. Ennek a vizsgálatnak ki kell terjednie a meglévő födémre, a hőszigetelésre és a vízszigetelésre is. A tetőfödémet olyan szempontból kell vizsgálni, hogy a felújításból eredő többlet-terhet képes lesz-e elviselni, beleértve az anyagok tárolását is a tetőn. A kivitelezőnek a tetőfödém állapotát is vizsgálnia kell. Acél trapézlemezek alkalmazhatósága a lehajlás miatt korlátozott. Ellenőrizni kell a kihúzó-ellenállását is. Fa vagy más, időjárásnak nem ellenálló anyagú tetőszerkezetek esetén vizsgálni kell annak megfelelőségét (szárazság, ) és kihúzó-ellenállását. Minden nedves vagy nem megfelelő szerkezetet ki kell cserélni a szigetelőlemez fektetése előtt. A nedves vagy elkorhadt hőszigetelést ki kell cserélni. Szükséges lehet a hőszigetelést rögzítő elemek állapotának ellenőrzése is. Szintén vizsgálni kell az új hőszigetelés és a meglévő rétegfelépítés összeférhetőségét is. A meglévő tetőszigetelés állapota, amennyiben a tetőn marad, meghatározza egy elválasztó-réteg szükségességét. A bennmaradó vízszigetelésnek megfelelően jó állapotban kell lennie, nem lehet korhadt vagy nedvességgel telített. A következő oldalon található táblázat speciális információkat nyújt az aljzattal szemben támasztott követelményekről Firestone TPO tetőfelújítás esetén. A csatlakozásoknál a magasság korlátozott lehet. A meglévő épületszerkezetek (pl. ajtók, ablakok) nem mindig biztosítanak elegendő helyet a megfelelő szegélyezéshez a várható vízszint felett. Éppen ez lehet a meghatározó a tetőszigetelési rendszer kiválasztásánál. 2 12

13 Az aljzattal szemben támasztott követelmények felújításnál Meglévő szigetelőlemez anyaga Rendszer Leterhelt/fordított Teljes felületen ragasztott mechanikailag rögzített Bitumenes lemez kavics-leterheléssel 2/3 3 2/3 Kavicsolt bitumenes lemez 2 3 2/3 Bitumen Öntött aszfalt Kátrány Egyrétegű műanyag lemez : Közvetlenül fektethető, amennyiben az aljzat az általános követelményeknek megfelel. (ld. 2.5 pontot) 2: Az aljzatra védő-elválasztó réteget kell fektetni (legalább 200 g/m 2 geotextília). 3: Az aljzat és a szigetelés közé megfelelő építőlemezt vagy hőszigetelést kell beépíteni. 4: Egyeztetni szükséges a Firestone műszaki tanácsadóival. Megjegyzés: Ragasztással vagy mechanikai rögzítéssel készülő szigetelési rendszernél a szigetelőlemezt közvetlenül le lehet fektetni a bitumenes lemezre, ha a bitumen lágyuláspontja 85 C felett van. Ragasztott rétegfelépítésnél a szigetelőlemezt közvetlenül le lehet fektetni a bitumenre, amennyiben az nem frissen impregnált vagy átkent. Ellenőrizni kell, hogy a meglévő szigetelés kellően rögzített-e a födémhez és a kapcsolat elegendő és tartós-e. Ha a kapcsolat az egyes rétegek között nem megfelelő, a bitumenes lemezzel készített attika- és falszegélyezéseket le kell bontani. 2 13

14 2.7 Szerkezeti mozgási hézagok 2. A szerkezeti mozgási hézagok szükségességét, módját, helyét és méretét az építészeknek kell rögzíteniük. Szerkezeti mozgási hézagok a tetőn általában ott fordulnak elő, ahol: Mozgási hézag van a szerkezetben. Az épületszerkezeti elemek, mint pl. tartók, vagy a trapézlemez kiváltóinak fektetési iránya megváltozik. Különböző anyagú födémszerkezetek találkoznak (pl. acél és beton). A meglévő épületet bővítették. Eltérő mozgásra kell számítani a födém és a függőleges falszerkezetek között. A tetők mérete bármely irányban nagyobb, mint 60 m. A mozgási hézagok szükségességét olyan esetben is ellenőrizni kell, amikor a belső terek fűtési feltételei eltérőek, azaz olyan helyeken, ahol fűtött és fűtetlen terek találkoznak. A mozgási hézagokról további információt a következő pont tartalmaz. Némely esetben szükséges lehet, hogy a dilatációknál a hőszigetelő táblák közé könnyen összenyomódó anyagot (hőszigetelést) kell helyezni, hogy a párazáró rétegben és/vagy a vízszigetelésben egy lírát lehessen képezni. 2.8 Párazáró réteg Amennyiben a belső terekben a relatív páratartalom viszonylag magas, akkor párazáró réteg beépítése szükséges, hogy a különböző rétegeket megvédje és meggátolja a páralecsapódás kialakulását a tetőben. Némely esetben ez a párazáró réteg légzáró rétegként szolgál, ha az épületben pozitív szélnyomás lép fel. A párazáró réteg szükségességét, típusát, módját és elhelyezkedését a tervezőnek/kivitelezőnek kell meghatároznia. Amennyiben a következő feltételek közül bármelyik is fennáll, abban az esetben be kell építeni a párazáró réteget: Olyan létesítményeknél, ahol a januári várható külső átlaghőmérséklet 5 C alatt marad és a belső terekben a relatív páratartalom várhatóan 45 % vagy több lesz. Magas páratartalmú belső helyiségekkel rendelkező épületeknél, mint pl. uszoda, textilgyár, élelmiszerfeldolgozó-üzem vagy más, nedves technológiát alkalmazó ipari létesítmény. Ezeknél az épületeknél a várható belső hőmérséklet tartósan 20 C felett van és a belső relatív páratartalom legalább 70 %. Olyan épületszerkezetek esetén, ahol a csapadékvíz-szigetelés fektetésével a tetőben bezárt nedvesség marad, mint pl. monolit beton födémek, falak, vakolatok, aljzatbetonok és olajtüzelésű kazán esetén, stb.. Mivel a követelmények és az éghajlati viszonyok minden országban eltérőek, a tervezőnek a párazáró réteg alkalmazásáról a hazai előírásokat és irányelveket kell figyelembe vennie. A párazáró réteg anyaga általában műanyag, mint pl. polietilén, PVC,stb. Bitumenes lemez is alkalmazható fém betéttel feltéve, hogy a TPO szigetelőlemez nem érintkezik a friss bitumennel. Azoknak a szerkezeteknek a felülete, melyekben magas építési nedvesség lehet ( mint pl, a helyszíni beton, aljzatbeton, ), megfelelően kötött és száraz legyen, mielőtt a párazáró lemezt beépítik. A kiszáradási folyamatot a párazáró réteg korlátozza. Ebben az esetben javasolt a födém alsó felületén fúrt lyukakkal a száradást segíteni. 2 14

15 2.9 Hőszigetelés Egy rétegfelépítésben a hőszigetelésnek nagyon összetett szerepe van. A hőszigetelést azért építik be, hogy csökkentse az energiaveszteséget, csökkentse azt az energiát is, amivel az épületeket hűteni kell és korlátozza a belső páralecsapódást. Aljzatként abban az esetben is hőszigetelést építenek be, ha: Az aljzatnak szilárdnak és a vízszigeteléssel összeférhetőnek kell lennie. Az aljzatot szélszívás ellen megfelelően rögzíteni kell. Az aljzat merev kell legyen, hogy a szigetelésre jutó erőket csökkentse. Az építés idejére megfelelő nyomószilárdságú aljzat legyen a tetőn történő közlekedés és munkavégzés számára anélkül, hogy a szigetelést károsítanák. Mivel a hőszigetelésre vonatkozó szabályozások országonként eltérőek (tűzrendészeti és energetikai előírások), a tervezőnek a nemzeti irányelvek alapján kell a hőszigetelésről rendelkeznie. A hőszigetelő anyagok között a választék igen széleskörű, ezért nem lehet minden olyan hőszigetelő anyagot felsorolni, ami a Firestone TPO szigetelés közvetlen aljzataként megfelel. A következő oldalon található táblázatban találnak egy rövid összefoglalást és leírást a leggyakrabban alkalmazott hőszigetelő anyagokról. Ha a kiírásban szereplő termék nem felel meg a következő táblázatban szereplő feltételeknek, akkor jóváhagyásért forduljanak a Firestone műszaki tanácsadóihoz. 2. Az egyes hőszigetelő anyagok részletes adatait (illesztési hézag, rögzítési mód, ) a gyártók által kiadott műszaki információk között találják meg. 2 15

16 2. Hőszigetelés Rétegfelépítés Hőszigetelés Hővezetési Testsűrűség Nyomó- leterhelt fordított mech. rögzített ragasztott anyaga tényező λ D szilárdság [W/mK] [kg/m 2 ] [kn/m 3 ] Expandált legalább 20 legalább NA 1 2 polisztirol (10% összenyomódás) Extrudált legalább 33 legalább NA polisztirol Poliuretán legalább 30 legalább NA 1 1 (10% összenyomódás) Poliizocianurát legalább 30 legalább NA 1 1 (10% összenyomódás) Ásványgyapot III. osztály UEAtc 3 NA 3 2,3 Megjegyzés: 1: Közvetlenül fektethető. 2: Kasírozással vagy külön elválasztóréteggel alkalmazható. 3: Csak nagy testsűrűségű, megfelelő dinamikus ellenállással rendelkező anyag alkalmazható. NA: Nem alkalmazható 2 16

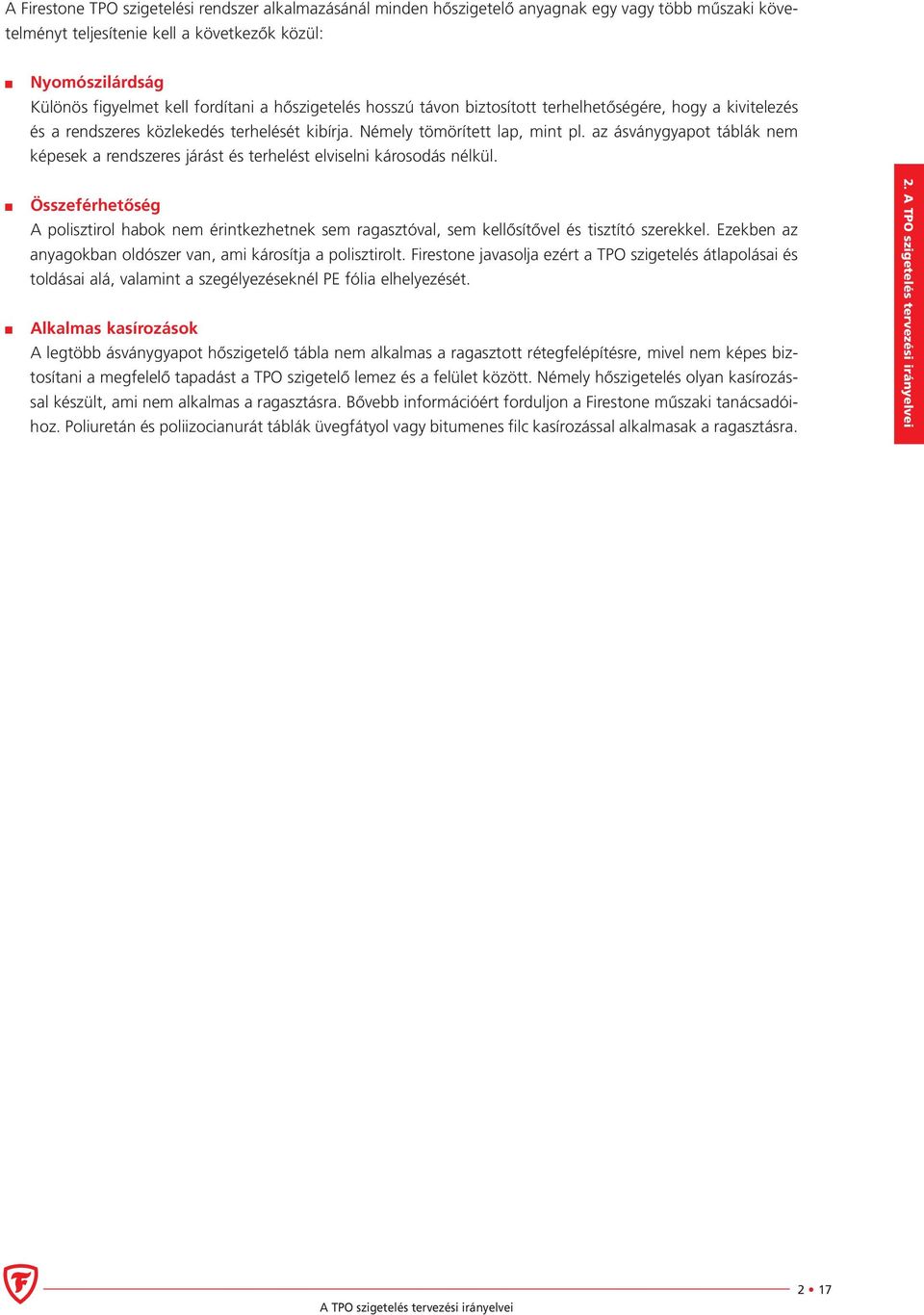

17 A Firestone TPO szigetelési rendszer alkalmazásánál minden hőszigetelő anyagnak egy vagy több műszaki követelményt teljesítenie kell a következők közül: Nyomószilárdság Különös figyelmet kell fordítani a hőszigetelés hosszú távon biztosított terhelhetőségére, hogy a kivitelezés és a rendszeres közlekedés terhelését kibírja. Némely tömörített lap, mint pl. az ásványgyapot táblák nem képesek a rendszeres járást és terhelést elviselni károsodás nélkül. Összeférhetőség A polisztirol habok nem érintkezhetnek sem ragasztóval, sem kellősítővel és tisztító szerekkel. Ezekben az anyagokban oldószer van, ami károsítja a polisztirolt. Firestone javasolja ezért a TPO szigetelés átlapolásai és toldásai alá, valamint a szegélyezéseknél PE fólia elhelyezését. Alkalmas kasírozások A legtöbb ásványgyapot hőszigetelő tábla nem alkalmas a ragasztott rétegfelépítésre, mivel nem képes biztosítani a megfelelő tapadást a TPO szigetelő lemez és a felület között. Némely hőszigetelés olyan kasírozással készült, ami nem alkalmas a ragasztásra. Bővebb információért forduljon a Firestone műszaki tanácsadóihoz. Poliuretán és poliizocianurát táblák üvegfátyol vagy bitumenes filc kasírozással alkalmasak a ragasztásra

18 A következő táblázat segít a hőszigetelés vastagságának megállapításában. Az első oszlopban a számítási módszer egyes lépéseit találják, ezeket a táblázat második oszlopában egy példával mutatjuk be. Lépések Példák 2. Határozza meg az U érték követelményét U = 0.40 W/m 2 K (a hazai szabályozás alapján) Számítsa ki az R1 hőellenállás követelményét R1 = 1/0.4 = 2.5 m 2 K/W (az U érték reciproka) Számítsa ki az R2 hőellenállás értékét hőszigetelés nélkül R2 = / / (az egyes rétegek hővezetési ellenállása kiegészítve a = m 2 K/W külső és belső felületi hőátadás értékével 0.15 m 2 K/W) Számítsa ki az R3 értékét, hogy a megfelelő R3 = = m 2 K/W ellenállás követelményét teljesítse. R3 = R1 - R2 Számítsa ki a hőszigetelés szükséges vastagságát d d = x (szorozza meg az R3 értékét a hőszigetelő anyag = m hővezetési tényezőjével) = 62 mm Megjegyzés: az U érték (W/m 2 K) a szerkezeten keresztüli energiaveszteséget fejezi ki. A fenti példában a következő anyagokat és a hozzájuk tartozó értékeket szerepeltettük. Anyag Vastagság [m] l-érték [W/mK] TPO szigetelőlemez PIR hőszigetelés Vasbeton födém Az U értéket a tetőszigetelés összes rétegének hővezetési ellenállásából kell kiszámítani, annak reciprokaként. Az egyes rétegek hővezetési ellenállását a réteg vastagságának és hőátbocsátási tényezőjének hányadosa eredményezi. A hőszigetelés fenti táblázatban számított minimális vastagsága a hőszigetelés teljes felületen történt felfekvése esetén igaz. Trapézlemezre történő elhelyezésnél kérjük, hogy a hőszigetelés gyártójának ajánlását vegye figyelembe a trapézlemez hullámainak maximális távolságára. A fent számított értékek nem veszik figyelembe a hőszigetelés és/vagy a vízszigetelés esetleges mechanikai rögzítéséből származó hőveszteségét. Mechanikai rögzítésnél kérjük vegye figyelembe a hőveszteség számítására vonatkozó hazai előírásokat. 2 18

19 2.10 A hőszigetelés rögzítése Általános beépítési előírások A hőszigetelést minden tetőáttörésnél, felépítménynél és csatlakozásnál szorosan kell beépíteni. Figyelni kell arra, hogy csak akkora felületen helyezzék el a tetőn a hőszigetelést, amekkora felületen a TPO szigetelőlemez is beépítésre kerül a napi munkavégzés befejezése vagy az esetlegesen rosszra forduló időjárás előtt. A hőhidak elkerülésére a hőszigetelést két rétegben, hézageltolással kell fektetni Különleges beépítési utasítások Leterheléssel rögzített, vagy fordított rétegrendű tetőknél a hőszigetelést nem kell külön mechanikai rögzítéssel rögzíteni. Amennyiben mégis előírták a rögzítést, csak olyan megfelelő műanyag rögzítőelem alkalmazható, melynek csavarfeje süllyesztett és ezáltal lépésbiztos. Mechanikai rögzítésű vízszigetelés esetén a hőszigetelést a vízszigetelés rögzítésétől függetlenül rögzíteni kell. A hőszigetelést az anyag gyártójának utasításai szerinti minimális távolsággal és rögzítési móddal kell rögzíteni. Nagy szélszívásnak kitett felületeknél, mint a tetőszélek és sarkok, a szabályozások alapján szükség lehet kiegészítő mechanikai rögzítésekre. További információkat a hazai szélteher-számítások előírásaiban találhatnak. 2. Teljes felületen leragasztott vízszigetelés esetén a hőszigetelés gyártójának a rögzítés minimális távolságára és módjára vonatkozó utasításait kell figyelembe venni. Nagy szélszívásnak kitett felületeknél, mint a tetőszélek és sarkok, a szabályozások alapján szükség lehet kiegészítő mechanikai rögzítésekre. További információkat a hazai szélteher-számítások előírásaiban találhatnak. Firestone nem javasolja a hőszigetelés bitumennel történő leragasztását. Amennyiben a tervező mégis ezt a módszert választotta, a következő feltételek mellett alkalmazható: A tervezett hőszigetelés anyaga és az aljzat a tervezett bitumen anyagával és a rendszer követelményeivel összeférhető kell legyen. Magas lágyuláspontú (85 C feletti) bitumen alkalmazandó. Acél trapézlemezre nem lehet közvetlenül leragasztani. Expandált vagy extrudált polisztirolhab hőszigetelést nem lehet bitumennel leragasztani. A fúgák között esetlegesen túlfolyó bitument a vízszigetelés fektetése előtt el kell távolítani. 2 19

20 2.11 Szigetelőlemez A szigetelőlemez típusa és vastagsága a követelményeknek megfelelően változhat. A következő táblázat a leggyakrabban használt TPO lemez-szélességeket tartalmazza. Rétegfelépítés Leterhelt/fordított Mechanikailag rögzített Ragasztott 2. Szélesség (m) 3.05 m-ig 2.00 m-ig 3.05 m-ig Megjegyzés: 1: A TPO lemezek szélességét a rögzítő-elemek távolságának és sűrűségének követelménye határozza meg. 2: A fent említett szélességeket az épület adottságaihoz, mint pl. a rétegfelépítések változatainak száma, típusa és mérete, felépítmények és a tető mérete, szélterhelés, stb. kell igazítani A szigetelőlemez rögzítése Három módon lehetséges a TPO szigetelőlemez szélszívással szembeni rögzítése az aljzathoz: leterheléssel, mechanikai rögzítéssel vagy teljes felületű ragasztással. A következő információk összefoglalják a TPO szigetelőlemezek rögzítésének különböző lehetőségeit Leterhelés A tervező felelőssége, hogy az adott épületre kiválassza és megtervezze a leterhelést. A leterhelésnek méretezettnek kell lennie, elegendő súllyal kell rendelkeznie, hogy a tetőszigetelést a szélszívással szemben megfelelően rögzítse. A következő táblázatban a különböző leterhelési módokhoz szükséges védő-intézkedéseket foglaltuk össze. A leterhelés mértékére vonatkozó további információkért vegye figyelembe a helyi előírásokat is. Leterhelés anyaga Leírás Védő-intézkedés Mosott folyami kavics Sima, mosott, gömbölyűszemű, törött kavicsoktól mentes, osztályozott kavics, 16/32 mm szemcsemérettel, legalább 50 kg/m 2. nincs Zúzott kő Zúzott kő, nem többszörösen törött, homoktól és más idegen anyagtól mentes, legalább 50 kg/m 2. geotextília védőréteg, legalább 200 g/m 2 Beton járólapok 50 mm vastag, sima felületű beton járólapok. védőréteg, legalább 200 g/m

21 Teljes felületű ragasztás A TPO szigetelőlemezt a tiszta és száraz aljzatra teljes felületen (100 %) le kell ragasztani a Firestone TPO Bonding ragasztóval, amit mindkét felületre, az aljzatra és a szigetelőlemez hátoldalára is fel kell hordani Mechanikai rögzítés A rögzítőelemek számát és elhelyezését mindig a szélterhelés alapján és a rögzítőelemek és a födém kihúzóerejének figyelembe vételével kell megtervezni. A TPO lemezek mechanikai rögzítésére a szigetelőlemezek átlapolásai közé elhelyezett rögzítő-tányérok és a hozzá-tartozó rögzítő csavarok alkalmazhatók. A mechanikai rögzítés alternatívájaként a tető szélein teljes felületű ragasztással is le lehet a szigetelőlemezt rögzíteni. Az aljzatnak ugyanolyannak kell lennie, mint a tető mechanikailag rögzített felületénél. Ezt a felületet a ragasztásos technológia követelményeinek megfelelően kell készíteni. A ragasztással rögzített felületet egy átlapolásokban elhelyezett mechanikai rögzítéssel kell elválasztani a közép-mezőtől Rögzítés a hajlatban (a vízszintes erők felvételére) A szigetelőlemez mezőben történő rögzítésén kívül, minden TPO szigetelési rendszernél szükséges a lemez rögzítése a tetők szélei és peremei mentén, tetőáttöréseknél és felépítményeknél, vápáknál, valamint abban az esetben is, amikor a tetősíkban 15 %-nál nagyobb törés lép fel ( tetőszéleken, szegélyeknél és belső falaknál, stb.). A tetőösszefolyók elemeit a megfelelő rögzítő elemmel az aljzathoz le kell rögzíteni, hogy biztosítva legyen annak megfelelő befogása és a vízhatlan tömítése. 2 21

22 2.13 A rögzítő-elemek kiválasztása 2. A következő táblázat a TPO szigetelőlemezek mechanikai rögzítésére szolgáló rögzítő-elemek választékáról tartalmaz egy összeállítást. A rögzítő-elemeknek összeférhetőnek kell lenniük a Firestone fém rögzítő elemmel, a Firestone szegélyprofillal és ezek rögzítési követelményeivel. A következő táblázatban információt kapnak a kihúzó-ellenállás minimumának értékéről és a rögzítő-elemek aljzatba történő előírt rögzítési mélységéről is. Tetőfelújításnál, amennyiben a tetőszerkezet időjárás-állóságával kétségek merülnének fel, helyszíni próbát kell végezni a rögzítő-elemek kihúzó-ellenállásáról. A rögzítő-elemek kihúzó-ellenállásával kapcsolatos további információért forduljanak a Firestone műszaki tanácsadóihoz. Alkalmazási terület Aljzat Rögzítőelem Rögzítési mélység (P) Kihúzási ellenállás Beágyazás (E) minimuma [mm] [kn] szigetelőlemez acél (1) Firestone AP 19 (P) 1.5 legalább 0.75 mm szigetelőlemez rétegelt lemez / OSB Firestone AP 25 (E) 1.5 legalább 18 mm szigetelőlemez deszkázat Firestone AP 25 (E) 1.5 legalább 18 mm szigetelőlemez beton Firestone HD 25 (E) 3.0 szigetelőlemez alumínium Peel Rivet 32 (P) 1.3 legalább 0.9 mm perem menti rögzítés függőleges Firestone HD 25 (E) 0.9 betonfelület perem menti rögzítés tégla (2) Firestone HD 25 (E) 0.9 Megjegyzés: 1. Vékonyabb aljzatba történő rögzítés esetén (pl. homlokzatburkolat) a kihúzóerőt ellenőrizni kell. 2. Üreges tégla esetén konzultáljon a Firestone műszaki tanácsadóival. 2 22

23 A normál Firestone rögzítő-elemeket helyettesíteni kell a Firestone nagyteljesítményű rögzítő-elemeivel, amennyiben a tetőszigetelési rendszer igénybevétele az átlagostól eltérő. Más aljzat előfordulása esetén konzultáljon a Firestone műszaki tanácsadóival. Minden aljzatnak (födém és fal), amelyhez a tetőszigetelés rétegeit mechanikai rögzítéssel rögzítik, rendelkeznie kell az előző táblázatban szereplő minimális kihúzási ellenállással. Amennyiben az aljzat nem tudja a minimális értéket biztosítani, forduljon a Firestone műszaki tanácsadóihoz, hogy az aktuális kihúzási ellenálláshoz találjanak megfelelő rögzítő-elemet. Miután a fizikai körülmények, melyek befolyásolhatják a kihúzási ellenállást, igen széleskörűek lehetnek, Firestone javasolja, hogy a tetőn a Firestone képviselőjének, vagy egy független Vizsgálóintézet képviselőjének a jelenlétében végezzenek kihúzási próbát. Az aljzat minden területét, ahol a kihúzási szilárdság nem biztosított, ellenőrizni kell. A vizsgálatoknak ki kell terjednie a sarkokra és szélekre. A kihúzó próbák számát a tető méretének függvényében a következő táblázat tartalmazza. A tető mérete (m²) A próbák száma legalább 2. < >10000 minden 500 m²-nél 1 Amennyiben új épületnél nincsenek előzetes kihúzási próbák, a födém gyártójának kell nyilatkoznia a becsült értékekről. A szigetelőlemez fektetése előtt a helyszínen ellenőrizni kell a becsült értéket. 2 23

24 2.14 Szélteher számítás 2. Amikor egy épület tetőszerkezetét szél éri, annak gyorsulása pozitív és negatív nyomást is okozhat. Ez a szélnyomás a teljes tetőszerkezetre hat és a tetőszigetelésnek ezt ki kell bírnia. Ez egy általános szélszívást eredményez a tetőn, ami a tető különböző felületein, mint pl. sarkok, szélek, gerincek, felépítmények, penthouse körüli területek, más és más mértékű. Ezen kívül némely esetben a szél az épület szerkezeteinek nyílásain (ablakok, ajtók, ) keresztül bejuthat a szerkezetbe és a vízszigetelésre belső nyomást gyakorolhat, amennyiben a födémszerkezet hézagos szerkezetű (pl. trapézlemez vagy fa aljzatoknál). Helyszíni beton födémek, vagy párazáró-légzáró rétegek alkalmazása esetén a belső szélnyomás megelőzhető. A tervezőnek kell felelősséget vállalnia a rendszer kiválasztásáért. A számítások során a következő tényezőket kell figyelembe venni: Szélsebesség. Az épület elhelyezkedése (a környezet beépítettsége). Az épület méretei (magasság, hosszúság, szélesség). A tetőfödém jellege (légzáró, nem légzáró). Tető-részletek (nyílások, ). Biztonsági tényezők. Falnyílások. Attika. A számítási módszerek országonként különbözőek, ezért a Firestone nem ad általános módszert. A maximális szélerők és a helyi szélzónák ismeretében, az érvényes helyi számítási módszerek és szabályozások alapján kell a méretezést elvégezni. Leterheléssel rögzített vagy fordított tetőknél a leterhelés legkisebb súlya legalább 50 kg/m². Amennyiben olyan szegélyprofilt alkalmaznak, ami a kavics lecsúszását megakadályozza, ennek magassága a tetősík felett legalább 50 mm legyen. Az egyrétegű, leterheléssel rögzített tetőszigetelések tervezésénél a hazai szabályozásokat vagy a szélterhelési számítás tervezési irányelveit kell figyelembe venni A mechanikailag rögzített tetőszigeteléseknél a rögzítő-elemek sűrűsége a következő tényezőktől függ: A szélteher tervezési értéke. A rögzítő-elem kihúzó-ereje. A tányér kialakítása és vastagsága. Biztonsági tényező. A szélső mezőkben és sarkokon a magasabb szélszívás ellentételezésére keskenyebb lemezek vagy teljes felületű ragasztás szükséges. A teljes felületen ragasztással rögzített tetőszigeteléseknél az Európai szabályozások keretén belül elvégzett tesztek alapján megállapították, hogy amennyiben az aljzatoknak megfelelő a tapadása, a födém lehorgonyzása megfelelő és a vízszigetelést szakszerűen fektették le, akkor a tetőszigetelés akár 3,5 kn/m² szélszívásnak (2-es biztonsági tényezővel számolva) is ellenáll. 2 24

25 2.15 Tetőáttörések Felülvilágítók A felülvilágítók lábazatát megfelelő rögzítő-elemekkel, legfeljebb 300 mm-ként az aljzathoz biztonságosan le kell rögzíteni. Meg kell akadályozni, hogy a rögzítő-elemek között a lábazat felpúposodjon. A vízszigetelést a lábazat mentén mechanikailag rögzíteni kell. A szegélyezést vagy a TPO vízszigetelés anyagából, vagy fóliabádogból kell elkészíteni Csőáttörések Amennyiben lehetséges, minden csőáttörés lehetőleg mm-es külső átmérőjű körszelvényből készüljön, amit a Firestone előre gyártott (általános, vagy nagyméretű) csőszegélyező elemmel lehet szegélyezni. Amennyiben az előre-gyártott csőszegélyezések az építési körülmények miatt nem használhatóak (nehezen megközelíthetőek a csatlakozások), a szegélyezés készíthető a következő pontban ismertetett módon a erősítés nélküli szegélyelemmel is. A kész idomelemeket a rendeltetéssel ellentétesen felvágni és toldani nem szabad a csőszegélyezéseknél. Az előre-gyártott csőszegélyezéseket és a szegélyelemeket tilos forró (60 C-nál magasabb hőmérsékletű) csöveknél alkalmazni. Ilyen esetben a csőre hőszigetelt palástot kell beépíteni és a csőszegélyező elemmel szegélyezni a Firestone irányelvei alapján. Merev, 203 mm-es külső átmérőnél nagyobb csöveket az erősítés nélküli szegélyelemmel kell szegélyezni a Firestone irányelvei alapján Csőátvezetések szegélyező készlettel A következő esetekben lehet szükség csőátvezető keretekre: Merev, kisebb, mint 25 mm átmérőjű csőátvezetéseknél. Flexibilis csöveknél. Több cső együttes szegélyezésénél. Egyedi áttöréseknél, mint pl. szerkezeti acél lábak, szögletes acél tartók, stb. Firestone előírása szerint az előregyártott szegélyelem és a cső közötti távolság minden oldalon legalább 25 mm legyen, hogy a folyékony tömítőanyag a hézagot egyenletesen ki tudja tölteni Tetőösszefolyók Firestone előírása szerint a tetőösszefolyóknál a TPO lemez leszorítására vagy szorító gyűrű vagy szorító perem beépítése szükséges. Water Block tömítés használata is kötelező. 2 25

26 2.16 Attika- és falszegélyezések Az attika- és falszegélyezések készíthetők TPO lemezzel vagy fólia-bádoggal is. 2. Amennyiben lehetséges, győződjön meg arról, hogy az attika magassága mindenhol megfelel a helyi előírásokban rögzített feltételnek. Az attika minimális magassága egyezzen meg az esetlegesen eldugult összefolyók miatt feltorlódó víz magasságával. A Firestone falszegély-rögzítő profil alkalmazása minden esetben szükséges, ha a szegélyezés magassága 125 mm vagy annál kevesebb. Tilos a szegélyezést meglévő lyukak vagy vízköpők felett átvezetni. Amennyiben a felületen meglévő bitumenes szigetelés van, meg kell győződni arról, hogy az az aljzathoz kellően rögzített és folyamatos tapadása biztosított. A meglévő szigetelést teljesen le kell takarni TPO szigetelőlemezzel. A szegélyezést a függőleges felületen az aljzathoz kell rögzíteni és nem a meglévő vízszigetelő lemezhez. Amennyiben a meglévő vízszigetelés felülete zúzalékkal vagy kaviccsal szórt, azt egy kültéri alkalmazásra megfelelő rétegelt lemezzel kell takarni a nagyobb szilárdság elérésének érdekében. Amennyiben a falszegélyezésnél szegélyrögzítő-profilt építenek be, a profil felett a fal és a szigetelés között Water Block tömítéssel kell biztosítani a vízhatlanságot. Durva vakolat, nyerstégla falazat, hullámos acéllemez és más, egyenetlen aljzat nem felel meg az aljzattal szemben támasztott követelményeknek. Ezeket az aljzatokat kültéri alkalmazásra megfelelő rétegelt lemez, kiegészítő hőszigetelés vagy fólia-bádog beépítésével kell alkalmassá tenni. Porózus aljzatok (gyalulatlan fa, beton elemek) esetén két rétegben felhordott Bonding ragasztóval kell a felületet alkalmassá tenni a megfelelő tapadás biztosítása érdekében. Tegyen tapadási próbát egy kis darab szigetelőlemez leragasztásával a porózus aljzatra. A fém szerkezetű takarólemezeket, burkolatokat vagy más építőelemeket a kivitelezőnek szakszerűen és gondosan az aljzathoz rögzítenie és tömítenie kell. Arra kell figyelni, hogy a fémlemezeknek ne legyenek éles sarkai vagy élei, és hogy az 5 mm-nél nagyobb lyukak felett alátétet használjanak. 2 26

27 2.17 Kezelés és karbantartás A Firestone TPO szigetelőlemezek nem igényelnek külön védelmet az időjárás, UV sugárzás vagy ózon ellen. A Firestone TPO szigetelési rendszer egyik összetevője sem érintkezhet ásványi olajokkal, zsírokkal, állati vagy növényi olajokkal, szerves oldószerekkel, állati zsírokkal és friss (kevesebb, mint 60 napos) bitumennel. Kerülni kell a közvetlen kapcsolatot a gőz- és hőforrásokkal, amelyeknek a hőmérséklete a 60 C-ot meghaladja. A TPO tetőszigetelés rendszert óvni kell bármilyen eredetű mechanikai sérüléstől. Különböző anyagok éles és hegyes végei, mint pl. csavarok, szögek vagy fémforgácsok okozhatnak a szigetelőlemezen sérüléseket és ezért az évi rendszeres karbantartáskor azokat a tetőről el kell távolítani. Mindig használjanak farostlemez alátétet vagy egy hőszigetelés táblát, ha létrát kell a tetőre állítani, hogy elkerüljék a vízszigetelés és/vagy a hőszigetelés sérülését. A Firestone TPO szigetelésű tetők csak az időszakos és korlátozott közlekedésre vagy karbantartásra tervezettek, nem alkalmazhatók állandó közlekedésre. Az épület tulajdonosa felelős azért, hogy a tető bizonyos pontjainak elérésére (mint pl. hágcsók, ajtók, ) kijelölt főbb közlekedési útvonalakon járósávok legyenek, illetve minden olyan tetőn is, amikre legalább havonta egyszer fel kell menni. 2. Mechanikai rögzítésű tetőszigeteléseknél Firestone javasolja a Firestone ECO járólapok alkalmazását. Beton járólapok használata nem megengedett. Leterheléssel rögzített és fordított rétegrendű tetőknél a tető szélein kb. 3 m-es sávban az ECO járólapok helyettesíthetők beton járólapokkal. A tetőösszefolyók, vízköpők és túlfolyók eldugulhatnak, ezért évente legalább egyszer meg kell tisztítani, hogy biztosítva legyen a vízelvezetés tervezett működése. Különböző kiegészítő elemek, mint pl. tetőablakok, összefolyók, szellőzőgépek utólagos beépítését a szigetelési rendszerhez kell igazítani. Ezt csak a Firestone által javasolt szakcég szakképzett emberei végezhetik a Firestone kivitelezési útmutatójának irányelvei alapján. A szigetelőlemez felülete, különösen a lejtéseknél csúszós lehet, amikor víz, jég vagy hó borítja. A balesetek elkerülése érdekében ezeken a felületeken óvatosan közlekedjenek. 2 27

28 2.18 A szigetelőlemez javítása 2. Amennyiben a Firestone TPO szigetelőlemez megsérül, a sérülést egy folttal javítani lehet anélkül, hogy a vízhatlanságot ez veszélyeztetné. A Firestone TPO erősítés nélküli anyag csak Firestone TPO erősítés nélküli anyaggal javítható. A Firestone UltraPly TPO szigetelőlemezt TPO lemezzel, vagy erősítés nélküli TPO anyaggal lehet javítani, a károsodás módjának és méretének figyelembe vételével. Kisebb sérülések, mint az 50 mm-nél kisebb lyukak vagy vágások, erősítés nélküli TPO anyaggal foltozhatóak. Nagyobb sérüléseket erősített TPO anyaggal kell javítani. Olyan anyagokat használni a javításhoz, ami nem Firestone termék, tilos. Minden javítás előtt el kell távolítani a vizet, ami a sérülés miatt a szerkezetbe jutott. Az esetleg bennmaradó nedvesség legtöbb esetben elpárolog a TPO lemezen keresztül. A javítás helyén a felületnek tisztának és száraznak kell lennie. Ezeket a felületeket gondosan meg kell tisztítani a varrat-tisztító Clear Splice Wash folyadékkal. A szigetelőlemez általános tisztításához a langyos szappanos víz is megfelel. A foltokat a Firestone kivitelezési útmutatójának alapján kell készíteni. A folt sarkait le kell kerekíteni, a folt minden irányban 50 mm-rel legyen nagyobb, mint a sérülés. 2 28
