ÚTÉPÍTÉSI GEOTECHNIKA ELŐKÉSZÍTÉS TERVEZÉS

Átírás

1 ÚTÉPÍTÉSI GEOTECHNIKA ELŐKÉSZÍTÉS TERVEZÉS SZILVÁGYI LÁSZLÓ SCHELL PÉTER GEOPLAN KFT.

2 TARTALOM 2 Az útépítési geotechnika általános kérdései Előkészítő vizsgálatok Tervezési vizsgálatok Részletes tervezési kérdések

3 ÚTTERVEZÉSRŐL ÁLTALÁBAN 3 Komplex feladat - több szakág és tervező együttdolgozása szükséges - Útépítés - Vízépítés - Hídépítés - Geotechnika - Környezetvédelem - Forgalomtechnika - Közművek - Növénytelepítés - Magasépítés Kölcsönös bizalom, együttműködés, felelősségvállalás, adatszolgáltatások CSAPATMUNKA!!

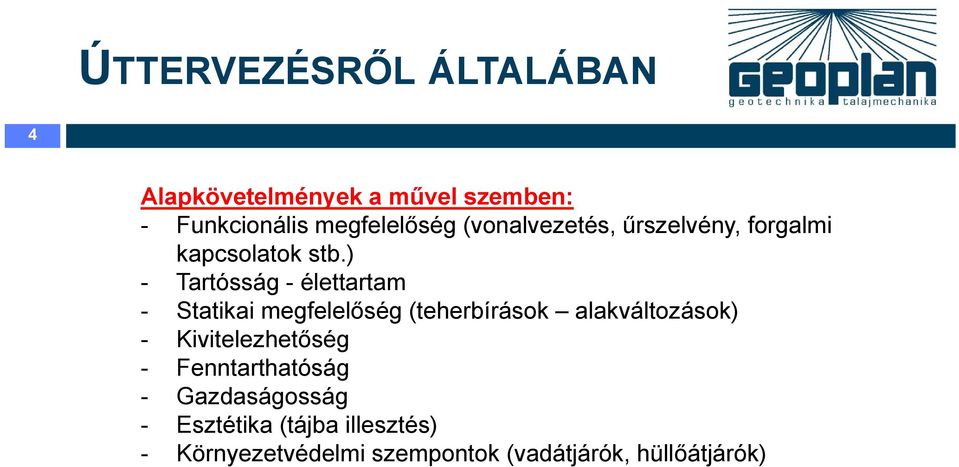

4 ÚTTERVEZÉSRŐL ÁLTALÁBAN 4 Alapkövetelmények a művel szemben: - Funkcionális megfelelőség (vonalvezetés, űrszelvény, forgalmi kapcsolatok stb.) - Tartósság - élettartam - Statikai megfelelőség (teherbírások alakváltozások) - Kivitelezhetőség - Fenntarthatóság - Gazdaságosság - Esztétika (tájba illesztés) - Környezetvédelmi szempontok (vadátjárók, hüllőátjárók)

5 SZABVÁNYI HÁTTÉR 5 EUROCODE 7: Geotechnikai tervezés (MSZ EN , ) ÚT : Utak és autópályák létesítésének általános geotechnikai szabályai (Útügyi Műszaki Előírás) (hasonló szabályozó anyag a vasútépítésben előkészítés alatt) Egyéb szabványok, előírások: Talajok azonosítása és osztályozása (MSZ EN , ) Talajfeltárási szabványok (MSZ CEN ISO/TS sorozat) Terepi vizsgálatok (MSZ CEN ISO/TS sorozat) Laboratóriumi vizsgálatok (MSZ CEN ISO/TS S sorozat) Speciális mélyépítési munkák kivitelezése (MSZ EN... ) Speciális mélyépítési munkák ellenőrzése (MSZ CEN ISO/TA sorozat) Útügyi Műszaki Előírások k(út 2-1, ÚT 2-2, 2 ÚT 2-3 sorozatok) Stabilizációk, geoműanyagok (MSZ EN..., MSZ ENV...) További Eurocode-ok

6 TERVFÁZISOK 6 Gyakoribb esetek: Tanulmányterv Engedélyezési terv Tender terv Építési (kiviteli) terv Ritkább esetek: Diszpozíciós terv Ajánlat műszaki terve Megvalósulási terv Üzemeltetési utasítás Korszerűsítési helyreállítási terv

7 GEOTECHNIKAI FELADATOK 7 Tervfázis Geotechnikai dokumentáció régi szabályozások á szerint Geotechnikai dokumentáció ÚT (EC7) szerint Talajvizsgálati jelentés Terv tanulmányterv engedélyezési terv tenderterv előkészítő geotechnikai előkészítő talajvizsgálati geotechnikai szakvélemény jelentés tanulmányterv általános (engedélyezési) geotechnikai szakvélemény részletes geotechnikai szakvélemény tervezési talajvizsgálati jelentés tervezési talajvizsgálati jelentés geotechnikai engedélyezési terv geotechnikai tenderterv kiviteli terv részletes geotechnikai szakvélemény é kiegészítő talajvizsgálati jelentés geotechnikai kiviteli terv

8 TANULMÁNYTERV 8 ELŐKÉSZÍTŐ TALAJVIZSGÁLATI JELENTÉS, GEOTECHNIKAI MEGVALÓSÍTHATÓSÁGI TANULMÁNY Alapvető cél: megvalósíthatóság - nyomvonal kiválasztás Általában több lépcsős feladat Építésföldtani, tervtári adatgyűjtés Térképek, légifelvételek tanulmányozása Helyszíni bejárás, tapasztalatok fénykép dokumentáció Mérnökgeológiai és hidrogeológiai adatközlés Fő geotechnikai feladatok ismertetése Elvi megoldási lehetőségek felvázolása Technológiai, gazdaságossági, környezetvédelmi szempontok Előnyök hátrányok elemzése További geotechnikai szolgáltatások ismertetése

9 ENGEDÉLYEZÉSI TERV 9 ENGEDÉLYEZÉSI TALAJVIZSGÁLATI JELENTÉS, GEOTECHNIKAI ENGEDÉLYEZÉSI TERV Alapvető cél: építési engedély megszerzése Fő feladat: műszaki megfelelőség g( (kritikus részek állékonysága), megvalósíthatóság, üzemeltethetőség bemutatása Részletes feltárás (fúrások, szondák stb.) ( ) Teherbírás - állékonyság igazolása valamennyi földmű szakasz, műtárgy vonatkozásában A geotechnikai feladatok legalább egyféle megoldása Alternatív megoldások is szerepeltethetőek

10 TENDERTERV 10 TERVEZÉSI TALAJVIZSGÁLATI JELENTÉS, GEOTECHNIKAI TENDERTERV Alapvető cél: Vállalkozó kiválasztása Fő feladat: részletes geotechnikai információ közlés, a szerződéskötés geotechnikai kockázatainak minimalizálása Részletes feltáráson alapuló teljeskörű adatközlés Talajfizikai paraméterek Nem feltétlenül minden kérdésre kell teljeskörű, részletes megoldás elegendő lehet követelményrendszer felállítása (az ajánlatadó adhasson esetleges versenyképes egyéb megoldást) Általában konkrét megoldásra szól, megegyezik a kiviteli tervvel Tender műszaki előírásokkal (más készíti) összhang kell(ene)

11 KIVITELI (ÉPÍTÉSI) TERV 11 KIEGÉSZÍTŐ TALAJVIZSGÁLATI JELENTÉS, GEOTECHNIKAI KIVITELI TERV Alapvető cél: a megépítendő létesítmények részletes, teljes körű bemutatása Feltárások: kiegészítés, pontosítás Részletes rajzi és számítási mellékletek Méretek, anyagminőségek, g technológiák, minőségek Ki a megrendelő? (Építtető, Vállalkozó) Változtatás esetén az engedélyben foglaltakat teljesíteni kell Monitroing Organizációs kérdések, ütemezés Minőségbiztosítás

12 GEOTECHNIKAI KATEGÓRIÁK geotechnikai kategória - egyszerűbb, rutinszerű esetek - kevés kockázat - példa: alacsony töltések sekély bevágások, egyszerű talajkörnyezet, jól ismert szerkezetek 2. geotechnikai kategória - átlagos nehézség - szokásos kockázatok - példa: 10 m-nél nem nagyobb töltés, bevágás, dombvidéki utak, kisebb műtárgyak 3. geotechnikai kategória - speciális szakértelem - nagy kockázatok - példa: alagutak, völgyhidak, mély bevágások, nagy támszerkezetek, speciális töltésalapozások

13 1. GEOTECHNIKAI KATEGÓRIA 13

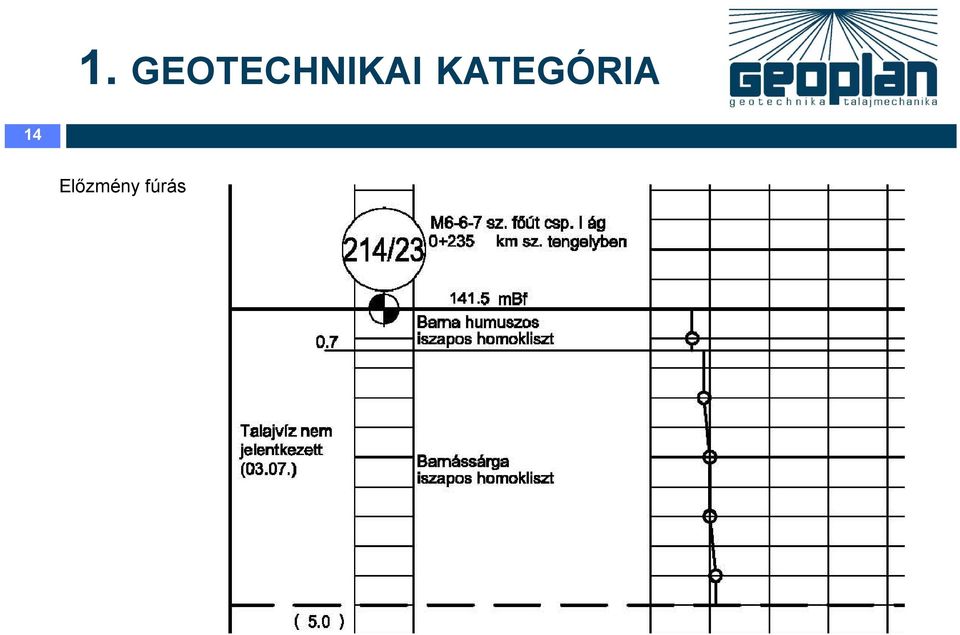

14 1. GEOTECHNIKAI KATEGÓRIA 14 Előzmény fúrás

15 1. GEOTECHNIKAI KATEGÓRIA 15

16 1. GEOTECHNIKAI KATEGÓRIA 16

17 2. GEOTECHNIKAI KATEGÓRIA 17

18 2. GEOTECHNIKAI KATEGÓRIA 18 Jellemző ő hossz-szelvény szakasz

19 2. GEOTECHNIKAI KATEGÓRIA 19

20 2. GEOTECHNIKAI KATEGÓRIA 20

21 3. GEOTECHNIKAI KATEGÓRIA 21 Geresdi-dombság m tengerszint felett Bátaszék Sárrét m tengerszint felett

22 3. GEOTECHNIKAI KATEGÓRIA 22 A bevágás 326m 405m 412m

23 3. GEOTECHNIKAI KATEGÓRIA 23

24 3. GEOTECHNIKAI KATEGÓRIA 24

25 25 Az útépítési geotechnika általános kérdései Előkészítő vizsgálatok Tervezési vizsgálatok Részletes tervezési kérdések

26 26 Előkészítő vizsgálatok - tervezési alapadatok, tervezett létesítmények adatai - adatgyűjtés: mérnökgeológia, hidrogeológia, geotechnikai adattár - helyszíni bejárás, szemle - egyszerű feltárások, laboratóriumi vizsgálatok

27 ELŐKÉSZÍTŐ VIZSGÁLATOK 27 Tervezési alapadatok áttekintése, tanulmányozása

28 ELŐKÉSZÍTŐ VIZSGÁLATOK 28 Geológia térképek k

29 ELŐKÉSZÍTŐ VIZSGÁLATOK 29 Korábbi térségi é vizsgálatok, tapasztalatokt t A volt békásmegyeri agyagbánya mozgásterülete (FTV 74/ )

30 ELŐKÉSZÍTŐ VIZSGÁLATOK 30 Korábbi térségi vizsgálatok, tapasztalatok A békásmegyeri Katlanvölgyi földcsuszamlás földtani térképe és terepviszonyai 1931 május 2-án (Vígh Gy. - Rakusz Gy )

31 ELŐKÉSZÍTŐ VIZSGÁLATOK 31 Korábbi térségi é vizsgálatok, tapasztalatokt t Szeletes földcsuszamlás a borosjenői agyagbányában, 1978-ban

32 ELŐKÉSZÍTŐ VIZSGÁLATOK 32 Korábbi térségi é vizsgálatok, tapasztalatokt t Anna-hegyi csúszás október 5.

33 ELŐKÉSZÍTŐ VIZSGÁLATOK 33 Helyszíni tapasztalatok, t t szemle

34 34 Az útépítési geotechnika általános kérdései Előkészítő vizsgálatok Tervezési vizsgálatok Részletes tervezési kérdések

35 35 Tervezési vizsgálatok Tervezési vizsgálatok - talajfeltárások: fúrások, szondázások - részletes laboratóriumi vizsgálatok - próbaszakaszok építése, próbaterhelések - tartós helyszíni megfigyelések (pl. talajvíz kút)

36 TERVEZÉSI VIZSGÁLATOK 36 Talajfeltárások Mitől függ a menniység? - tervfázis - utak, műtárgyak jellemzői - geotechnikai kategória - mélység é (ajánlások várható áh rétegződés mérlegelése) lé - hossz- keresztirány - kockázatok mérlegelése a döntés tervezői felelősség!

37 TERVEZÉSI VIZSGÁLATOK 37 Mélység (EC7 szerint) - Töltés 0.8 * h < z a < 1.2 * h z a 6 m

38 TERVEZÉSI VIZSGÁLATOK 38 Mélység (EC7 és Út szerint) - Bevágás z a *h z a *h z a 2 m z a 3 m

39 TALAJFELTÁRÁSOK 39 Ajánlások Talajfelderítő vizsgálatok távolsága ÚT szerint Vizsgálattípus Geotechnikai kategória előkészítő Talajrétegződés, m tervezési egyenletes változó egyenletes változó I II III

40 TERVEZÉSI VIZSGÁLATOK 40 M0 M5 csomópont - Feltárási helyszínrajz

41 TERVEZÉSI VIZSGÁLATOK 41 M0 M5 csomópont

42 TERVEZÉSI VIZSGÁLATOK mbf Keresztirányú vizsgálat - bevágásépítéshez G24/1 G24 G24/ mbf 0.6 Barna humuszos iszap - iszapos finom homok mbf mbf mbf Sárga iszapos homokliszt Sötétbarna közepes agyag Barna sovány agyag mbf Sárgásbarna sovány agyag (cementált) (mésztörmelékes) (barnássárga) (15.0) (mésztörmelékes) (20.0) (20.0)

43 TERVEZÉSI VIZSGÁLATOK 43 Mélység (EC7 szerint) - Műtárgyak z a * b g z a 5.0 m z a 3 * D F D F z a D F D F = cölöptalp átmérője b g = az alapot alkotó cölöpcsoportot határoló négyszög kisebbik oldalmérete a cölöpök talpszintjén tjé b g

44 TERVEZÉSI VIZSGÁLATOK 44 EZ NEM ELÉGSÉGES!!! MEGFELELŐ

45 TERVEZÉSI VIZSGÁLATOK 45 Fúrások

46 TERVEZÉSI VIZSGÁLATOK 46 Mintavételezés é

47 TERVEZÉSI VIZSGÁLATOK 47 Laboratóriumi vizsgálatok

48 48 TERVEZÉSI VIZSGÁLATOK

49 TERVEZÉSI VIZSGÁLATOK 49 Statikus tik szondázás á (CPT, CPTu)

50 TERVEZÉSI VIZSGÁLATOK 50 Dinamikus ik verőszondázás ő á (DPH)

51 TERVEZÉSI VIZSGÁLATOK 51 Statikus cölöp próbaterhelés terhelő erő F kn yedés s mm süll

52 TERVEZÉSI VIZSGÁLATOK 52 Dinamikus cölöp próbaterhelés

53 53 Az útépítési geotechnika általános kérdései Előkészítő vizsgálatok Tervezési vizsgálatok Részletes tervezési kérdések

54 TERVTARTALMAK 54 TALAJVIZSGÁLATI JELENTÉS 1.) Információ közlés vizsgálat tárgya, célja tervezett létesítmény adatai helyszínre vonatkozó információk (terep, geodézia, domborzat, korábbi tapasztalatok) helyszíni szemle tapasztalatai mérnökgeológia g szeizmicitás hidrológia geotechnikai kategóriába sorolás vizsgálatok résztvevői vizsgálatok ideje, módja, eszközei (fúrásnaplók) vizsgálatok eredményei (szöveges értékelés, jegyzőkönyvek) 2.) Információ értékelés

55 TERVTARTALMAK 55 TALAJVIZSGÁLATI JELENTÉS 1.) Információ közlés 2.) Információ értékelés adatgyűjtések és vizsgálatok értékelése (hibás eredmények, hiányok is!) eredmények bemutatása (táblázatok, grafikonok, statisztika) talajszelvények talajrétegek jellemzőinek bemutatása tervezési paraméterek felvételéhez szükséges mélységig talajvíz viszonyok bemutatása szükség esetén javaslat további vizsgálatokra

56 TERVTARTALMAK 56 GEOTECHNIKAI TERV tervezett létesítmény és feladat bemutatása projekt résztvevőinek ismertetése építési környezet bemutatása talaj- és talajvízviszonyok ismertetése (TVJ alapján) geotechnikai kategória, tervezési követelmények, kockázatok geotechnikai szerkezek ismertetése talajmodell számítások technológia, organizáció monitoring terv minőségszabályozás kérdések fenntartás és üzemeltetés környezetvédelem munkavédelem szabványok, szakirodalom, software-ek

57 FÖLDMŰVEK TERVEZÉSE 57 Főbb geotechnikai tervezési feladatok az út / vasút tervezés során földművek tervezése földmű anyagok osztályozása, földmű szerkezet kialakítása, technológiai feladatok, minőségellenőrzése rézsük állékonyságának biztosítása töltésalapozási kérdések támszerkezetek hídépítés alapozási, töltésépítési feladatai

58 FÖLDMŰVEK TERVEZÉSE 58 Földműanyagok osztályozása, minősítése földműanyagok osztályozása (talajok besorolása, minősítés földműanyagként való felhasználás szerint) építéstechnológiai minősítések ( munkagéppel való járhatóság, fejthetőség, tömöríthetőség) vízmozgásokkal kapcsolatos minősítések (vízvezetőképesség, eróziórzékenység, fagyveszélyesség) egyéb földműanyagok megítélése (pl. pernye) geoműanyagok g osztályozása, minősítése

59 FÖLDMŰVEK TERVEZÉSE 59 Példa: Dunai terasz minősítése az M0 Déli szektorán Homok (iszapos) Aprókavicsos homok (iszapos) Homokos aprókavics Földműanyagként való felhasználás szerint M-2 (jó) M-1 (kiváló) M-1 (kiváló) Vízvezető képesség szerint V-2 (jó vízvezető) V-1 (vízszállító) V-1 (vízszállító) Erózióérzékenység szerint E-1 (erózióérzékeny) E-2 (nem erózióérzékeny) E-2 (nem erózióérzékeny) Fagyveszélyesség szerint X-3 (fagyveszélyes) X-2 (fagyérzékeny) X-1 (fagyálló) Fejthetőség szerint F-II. F-II. F-II, F-III. Tömöríthetőség szerint T-1 (jól) és T-2 (közepesen) T-1 (jól) T-1 (jól)

60 FÖLDMŰVEK TERVEZÉSE 60

61 TÖLTÉSALAPOZÁS 61 Alapkövetelmények, tervezési alapelvek Tervezés talajjellemzők alaptörés vizsgálata süllyedésszámítások konszolidációs számítások monitoring Megoldások építésszervezés (lépcsős építés, előterhelés) szerkezeti megoldások (magasság optimalizálás, rézsűlaposítás, tömegcsökkentés, geoműanyagok) talajjavítás (talajcsere, mélytömörítés, drénezés, kavicscölöp, dinamikus talajcsere)

62 TÖLTÉSALAPOZÁS 62

63 FÖLDMŰVEK TERVEZÉSE 63 Földművek szerkezeti kialakítása töltéstalp (töltésalapozás, geoműanyagok, tükör, tereplépcsőzés) töltéstest (tömörség, technológia, víztelenítés) bevágások (technológia, rézsűk, erózióvédelem, víztelenítés, túlfejtések) felső földműrész védőréteg (tartósság, anyag, tömörség, teherbírás, fagyvédelem, technológia, minőségszabályozás) alacsony töltések sekélybevágások földmű további részei (hát- és előtöltések, rézsűsáv, padka, elválasztósáv, visszatöltések) meglevő földművek vizsgálata

64 FÖLDMŰVEK TERVEZÉSE 64

65 RÉZSŰK TERVEZÉSE 65 Rézsűtervezés szempontjai állékonyság az út és a környezet használhatósága környezetbe illesztés területfoglalás gazdaságosság g g kivitelezés fenntartás Szabványos rézsűhajlások, geometriák Osztópadkák Állékonysági vizsgálati módszerek Állékonyság javításának lehetőségei (geometria, víztelenítés, mérnökbiológia, geműanyagok) Monitoring

66 FÖLDMŰVEK TERVEZÉSE 66

67 FÖLDMŰVEK TERVEZÉSE 67 Földművek szerkezeti kialakítása töltéstalp (töltésalapozás, geoműanyagok, tükör, tereplépcsőzés) töltéstest (tömörség, technológia, víztelenítés) bevágások (technológia, rézsűk, erózióvédelem, víztelenítés, túlfejtések) felső földműrész védőréteg (tartósság, anyag, tömörség, teherbírás, fagyvédelem, technológia, minőségszabályozás) alacsony töltések sekélybevágások földmű további részei (hát- és előtöltések, rézsűsáv, padka, elválasztósáv, visszatöltések) meglevő földművek vizsgálata

68 FÖLDMŰVEK TERVEZÉSE 68

69 FÖLDMŰVEK TERVEZÉSE 69

70 TÁMSZERKEZETEK 70 Alapkövetelmények, tervezési alapelvek Típusok súlytámfal szögtámfal máglyafal gabionfal erősített talajtámfal szegezett falak kombinált megoldások Befogott támszerkezetek (cölöpfalak, szádfalak) Horgonyzott szerkezetek

71 TÁMSZERKEZETEK 71 1:2,5 Fejgerenda 90 Cölöpözési lavírsík Meglévő kőrakat 25 Horgony tengelytávolság: t = 2,5 m Elválasztó geotextília % Hom. kavics ágyazat Máglyafal Beton sávalap Tervezett útpálya D = 80 cm hézagos cölöpfal tengelytávolság: t = 1.40 m
