1 TARTÓ(SZERKEZETE)K TERVEZÉSE II. 05. Méretezéselméleti kérdések Dr. Szép János Egyetemi docens

2 Az előadás tartalma Az igénybevételek jellege A támaszköz szerepe Igénybevételek változása A statikai modell és modellalkotás Egyszerűsítő feltételezések Teherfelvétel Tartószerkezetek osztályozása 2

3 Az igénybevételek alakulása Az igénybevételek jellege és értéke függ: a terhektől és a statikai váztól A szerkezetre általában ható totális terhet jellemző (fő) tehernek tekintjük Ezzel a teherrel terhelt különböző statikai modellű szerkezeteken eltérő jellegű igénybevételek lépnek fel. 3

4 Igénybevételek alakulása 4

5 Igénybevételek alakulása A nyomásvonal és kötélgörbe alakú tartószerkezetekben csak nyomóerő, illetve húzóerő lép fel, nyíróerő és hajlítónyomaték nem. 5

6 Igénybevételek alakulása a statikai modell függvényében A statikai modell szempontjából lényeges: az egyes csomópontok csuklós vagy merev kialakítása a kéttámaszú, vagy többtámaszú kialakítás a konzolok alkalmazása az egy vagy kétirányú teherhordás. 6

7 A támaszköz szerepe Azonos statikai modell esetén: és teher az igénybevételek a támaszköz növekedésével egyre nagyobbak lesznek Egyenletesen terhelt, hajlított szerkezeteknél: a nyíróerő a támaszközzel lineárisan a nyomaték négyzetesen növekszik 7

8 Igénybevételek változása Az igénybevételek statikai modelltől függő változása és a támaszköz közötti összefüggés azonos anyagú, keresztmetszetű és terhelésű tartó különböző statikai modell alkalmazására vonatkozó vizsgálat eredményei. Példa: 1,0m magasságú USA szabványos melegen hengerelt acélszelvény 6,0 méterenkénti tetőfőtartó négyzetméterenkénti 3,0 kn/m 2 tetőteher 2,0 kn/m főtartó önsúly esetén számítható: p=6 3+2=20 kn/m főteherre vizsgálták. A nyírás és hajlításmentes szerkezetek kevésbé érzékenyek a támaszközre ezért alkalmazásuk az igénybevételek szempontjából lényegesen kedvezőbb, nagyobb támaszköz építhető ezekből a tartószerkezetekből. 8

9 Igénybevételek változása 9

10 Statikai modell felvétele Épület Biztonság javára szolgáló egyszerűsítések (tartószerkezet meghatározása) Számítási modell 10

11 Statikai számítás feladata Az egyes szerkezeti elemekben a terhek és hatások okozta igénybevételek meghatározása valamint ezek felvételére alkalmas anyagok és méretek megtervezése.

12 Modellalkotás Legfontosabb kérdések: milyen terhek lépnek fel? hogyan működik a szerkezet? mi az egyes elemek szerepe a mechanizmusban? hogyan kapcsolódnak egymáshoz a tartószerkezeti elemek? milyen hierarchia alakul ki a teher átadásában? 12

13 Modellalkotás A feladat teljesítéséhez elvégzendő számítási munka mennyisége, esetenként sikere vagy sikertelensége függ a statikai modell felvételétől. A statikai modell megalkotása a meghatározó jellemvonások és a szerkezet működését alapvetően létrehozó hatások kiemelését, valamint a kevésbé fontos hatások a biztonság csökkentése nélküli elhanyagolását jelenti. 13

14 Modellalkotás Egyes, bonyolultabb esetekben több modell alapján is elvégezhető a számítást és kiválasztható a célszerű megoldás Csomóponti kapcsolatok közelítése: csuklós befogott sarokmerev csomópont feltételezése az esetleg fellépő nyomatékok biztonság javára történő elhanyagolása 14

15 Tartószerkezetek számítása A tartószerkezetek számításához széleskörű ismeretekkel rendelkezünk: az elméleti kutatómunka a kísérletek eredményeinek értékelése az építési gyakorlat múltbeli tapasztalatainak összegezése nyomán Az épület teljes összefüggő rendszerét különböző mélységű közelítésekkel vehetjük figyelembe. 15

16 Tartószerkezetek számítása Pontos modell helyett gyakran egyszerűbb, de feltétlenül a biztonság javára közelítő feltételezések alkalmazása 10-20% eltéréssel közelítő számítások célszerűen használhatók a pontos számítógépes programoknál is: a kiindulási adatok: geometriai méretek, anyagminőségek, stb. felvételéhez a számítási eredmények ellenőrzésére 16

17 Egyszerűsítő feltételezések Térbeli működésű épületeinket, síkbeli szerkezetekkel helyettesíthetjük és külön vizsgáljuk a merőleges síkokban levő szerkezeteket. Általában derékszögű tartószerkezetek: a függőleges síkú falak és falpillérek, vízszintes síkú födémek, saját síkjukban tökéletesen merevnek tekintünk. 17

18 Egyszerűsítő feltételezések A teher átadását felülről lefelé célszerű követnünk A vízszintes szerkezet elemeinek felfekvésének, teherátadásának vizsgálata A vízszintes teherhordó szerkezetekről a függőleges teherhordó szerkezeti elemekre átadódó erők meghatározása 18

19 Egyszerűsítő feltételezések A kapcsolatokról általában feltételezzük, súrlódásmentes erőátadást tesznek lehetővé, azaz a súrlódást erőátadásra nem vesszük figyelembe. A más elemekkel terhelt szerkezetek esetén a teher meghatározása már az erőátadás feltételezését is megkívánja, alapvető a szerkezetek hierarchiája, a teherátadás folyamatában betöltött szerepe. 19

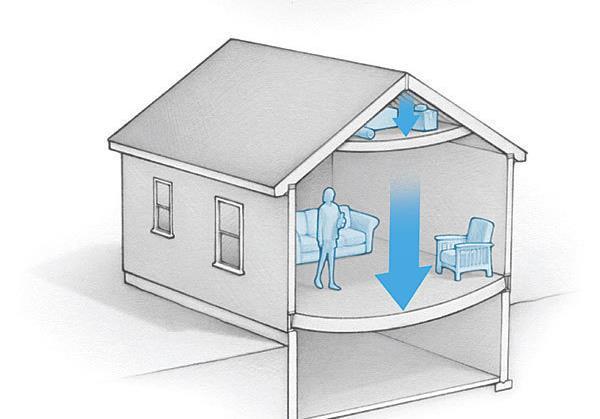

20 Terhek számítása A súlyelemzés feladatai: Az állandó terhek a tartószerkezetek önsúlyának és más szerkezetek súlyának meghatározása lemezek, felületek esetén a m 2 -re jutó súly gerendák esetén a folyómétersúly pontszerű hatásoknál koncentrált erő 20

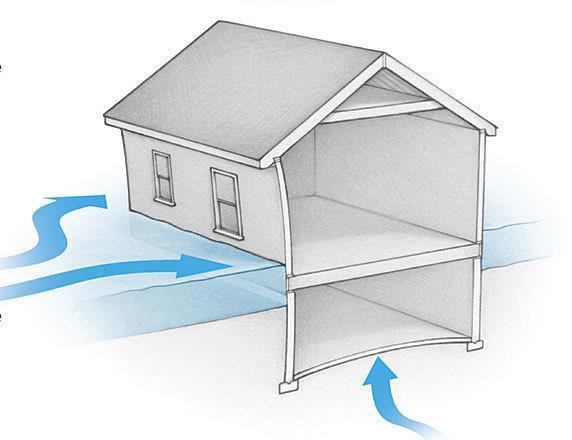

21 Terhek számítása Esetleges terhek Hasznos meteorológiai terhek járulékos terheket, hatások A terheket megfelelő parciális tényezőkkel növelve kapjuk a teher tervezési értékét. 21

22 Terhek számítása Terhek közelítő értéke: könnyű (fa v. fém) tetőszerkezet 3,0 kn/m 2 közbenső födém: lakás 12,0 kn/m 2 középület 15,0 kn/m 2 szélteher (nyomás és szívás) 20 m magasságig 1,0 kn/m 2 22

23 Terhek számítása A teher átadási folyamatának követése megkívánja a kapcsolatok, az egész szerkezet és az egyes elemek statikai modelljének felvételét. 23

24 Terhek számítása A csarnokszerkezet x irányban dolgozó kéttámaszú tetőelemei az ugyancsak kéttámaszú, y irányú F jelű fiókgerendákra egyenletesen fekszenek fel. A fiókgerendák a terheket a kéttámaszú M jelű mestergerendák harmadpontjaira adják át, amelyek a pillérekre közvetítik a terheket. Az elvégzett súlyelemzés szerint az ábrán megadott szerkezetnél a tetőfödém terhének tervezési értéke 12,0 kn/m 2, a fiókgerendák önsúlya 4,0 kn/m, a mestergerenda önsúlya 5,0 kn/m 24

25 Terhek számítása Ezekből az adatokból a 6,0 méter támaszközt áthidaló 3,0 méterenként elhelyezett F jelű födémgerendára számítható terhelő erő: pf = = 40 kn/m A fiókgerendák két végükön a mestergerendára támaszkodnak, az átadódó erő: a belső fiókgerendákról Q1 = 40 3 = 120kN a szélső fiókgerendákról: Q1 x = (1, ) 3 = 66kN A közbenső M2 jelű mestergerendákról a A és B oldali pillérekre átadódó teher: P2 = 2 ( ) = 522 kn A szélső M1 jelű mestergerendát is szimmetrikus szerkezetnek tételezhetjük fel. Így a szélső pillérekre átadódó erő: P1 = = 276kN

26 Tartószerkezetek osztályozása A tartószerkezeteket: 1. funkciójuk 2. anyaguk 3. erőjátékuk 4. a kényszererők és igénybevételek meghatározására szolgáló egyenletek 5. a főteherből fellépő igénybevételek jellege 6. a teherhordás iránya 7. valamint az alakjuk alapján osztályozzuk. 26

27 1. Tartószerkezetek funkciója A teherhordó szerkezetek elsődleges feladata az épületre ható terhek átadása a talajra, oly módon, hogy az épület megőrizze egészének, valamint valamennyi részének egyensúlyi helyzetét, állékonyságát és jelentősebb mozgás, alakváltozás vagy repedés ne következzen be. 27

28 1. Tartószerkezetek funkciója a terheket a talajra átadó alapozás a függőleges teherhordó szerkezetek: pillérek, oszlopok, falak a vízszintes teherhordó szerkezetek: a födémek, kiváltó és áthidaló gerendák a tetőszerkezet lépcsők, felvonóaknák 28

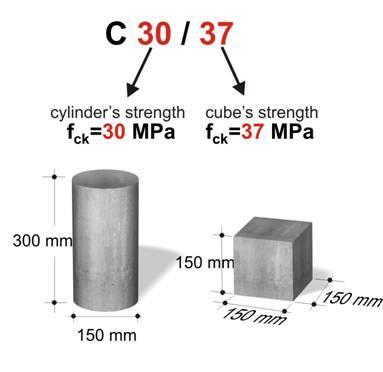

29 2. Tartószerkezetek anyaga A tartószerkezetek anyaga lehet: vályog, kő, tégla fa, ragasztott fa öntött vas, acél, alumínium, különböző fémötvözetek beton, acélhajbeton, fabeton vasbeton: monolit vagy előregyártott kompozit anyagok, üveg 29

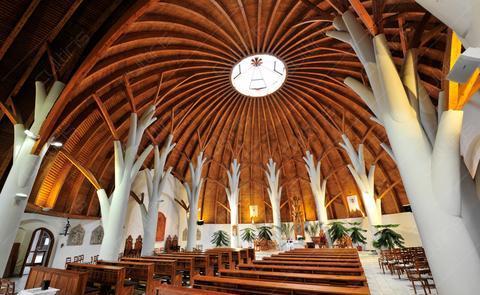

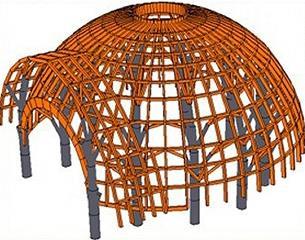

30 3. Tartószerkezetek erőjátéka Térbeli erőjátékú tartószerkezetek A térbeli erőjátékú szerkezet tengelyvonala vagy középfelülete általában nem helyezhető el egy síkban. Az erőjáték szempontjából térbeli szerkezetnek tekinthetjük azokat a síkban elhelyezhető szerkezeteket is, amelyekre ható külső erők (terhek és támaszerők) nemcsak ebben a síkban működnek. Az általában térbeli szerkezetet alkotó tartószerkezeteket a gyakorlatban igen gyakran síkbeli elemekre bontjuk és az azokból összeépített rendszert vizsgáljuk. 30

31 3. Tartószerkezetek erőjátéka Síkbeli erőjátékú tartószerkezetek A gyakorlati célt szolgáló, meghatározott alakú szerkezet rúdtengelye vagy középfelülete egyetlen síkban elhelyezhető és erre merőleges (általában szimmetrikus) keresztmetszeti méretei az erőjátékot nem befolyásolják. Síkbeli szerkezetek erőjátéka is síkbeli: a tartószerkezetre ható külső terhelő aktív erők és a megtámasztó reakcióerők is az adott függőleges ( yz ) síkban működnek, az erőknek csak Fy és Fz összetevőjük van. 31

32 4. Tartószerkezetek erőjátéka A szerkezetek egy részének igénybevételeit az egyensúlyi (statikai) egyenletek alapján számíthatjuk ezeket statikailag határozott szerkezeteknek nevezzük. A szerkezetek másik csoportja nem kezelhető csak statikai egyenletekkel, további egyenletek is szükségesek, ezeket ezért statikailag határozatlan szerkezeteknek nevezzük. Ez esetben a tartószerkezetekre ható kényszererők meghatározása csak más pl. alakváltozási feltételek vizsgálata alapján történhet. A vizsgálat nem végezhető el merev test feltételezésével, olyan szilárd testet kell figyelembe vennünk, amely kis alakváltozásokat végezhet, és amelyeket a szilárdságtan módszereivel, rugalmas állapotban, erő vagy mozgásmódszerrel vizsgálhatunk.

33 4. Tartószerkezetek erőjátéka 33

34 5. Tartószerkezetek fő igénybevételei 34

35 6. Tartószerkezetek teherhordási iránya A szerkezet teherbírása, illetve költsége szempontjából a kétirányú megoldás a kedvezőbb: a legnagyobb igénybevételek abszolút értéke kisebb a támasztószerkezetekre a terhek kedvezőbben oszlanak meg a szerkezet síkjában merev szerkezet 35

36 7. Tartószerkezetek alakja

37 7. Tartószerkezetek alakja

38 Köszönöm a figyelmet! 38
