1 Szerkezetépítés II. Tervezési segédlet 6. Gyakorlat Acélszerkezeti rajzok készítése Tekla Structures Learning programmal Készítette: Hajdú Gábor Széchenyi István Egyetem 1

2 A tervezési feladat utolsó részében el kell készítenünk a keretünk általános tervét, egy gerenda és egy oszlop gyártmánytervét, valamint a modellezett csarnokrész anyagkimutatását. A feladat elkészítéséhez a Tekla Structures Learning programot fogjuk használni. A feladat végrehajtásához a következő listában található videók nyújtanak segítséget: 1. A program letöltése A házi feladat rajzi részének elkészítéséhez nélkülözhet a Tekla Structures Learning program. A programot a honlapról lehet letölteni. A letöltéshez minden hallgatónak külön-külön regisztrálnia kell a portálon. A letöltés lépéseit a lejátszási listából az 1. videó tartalmazza. Fontos, hogy nem csak a Tekla Structures Learning programot kell letöltenünk, hanem a Magyarországhoz tartozó környezetet (Additional environments) is. 2. A program telepítése A programok telepítése a TeklaStructuresLearning.exe fájl elindításával lehet elkezdeni. A felugró ablakban mindent elfogadva tudjuk sikeresen végrehajtani a telepítést. Miután telepítettük a Tekla Structures Learning programot, utána kétszer rá kell kattintani az Env_Hungary_Learning.exe fájlra és ezzel automatikusan telepítjük a Magyar környezetet. 2

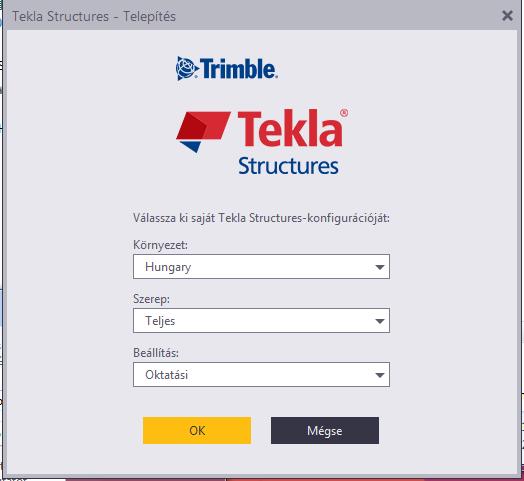

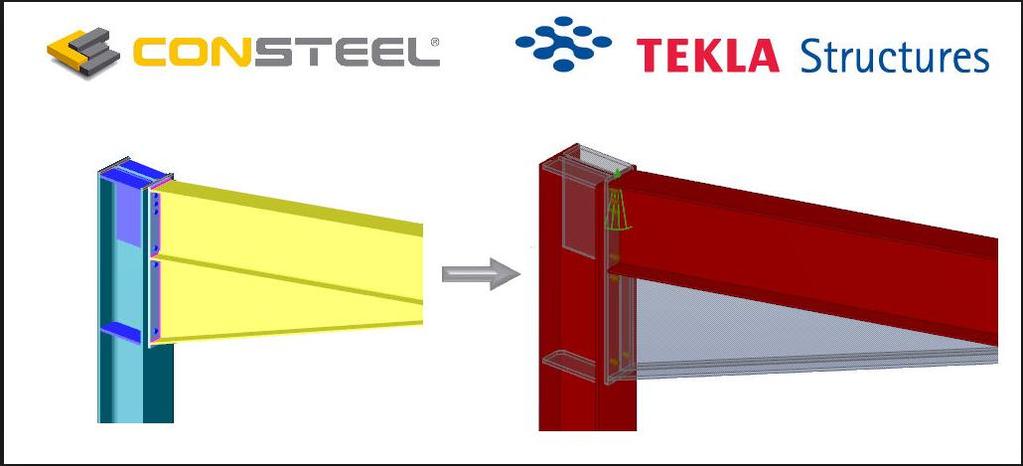

3 3. Megnyitás A program futtatásához minden esetben szükséges internet kapcsolatra. A megnyitás során figyeljünk a konfiguráció kiválasztása során arra, hogy a Környezet Hungary legyen, a szerep pedig Teljes. 4. Export és korrekció A ConSteel modell exportálása előtt győződjünk meg arról, hogy minden kapcsolat el van-e helyezve a végeselemes modellünkön. Az exportálás után előfordulhat, hogy a Tekla modellünkben a kiékelt keretsarok kapcsolat helyzete nem megfelelő. A kijavításra több lehetőségünk is van, a korrekciót mindenféleképpen úgy kell elvégezni, hogy a vázlatterven is feltüntetett kiindulási raszter távolság értékét megtartsuk. A listában található videóban 2 módszert mutatunk meg. Nagy valószínűséggel a többségnek a 0:36 másodpercnél kezdődő változat vezet helyes megoldásra. Ennek a módszernek a lényege, hogy az oszlop felső munkapontját el kell tolnunk a csjointban található L sr -referencia tengely síkjának értékével. 3

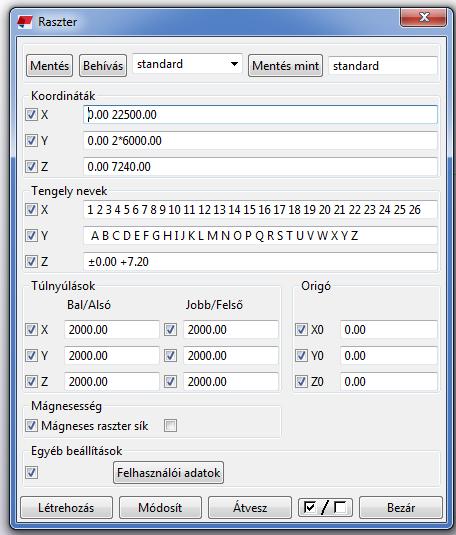

4 5. Raszter A raszter távolságok módosításához kétszer kell rákattintanunk a bal egér gombbal a raszterre, majd a felugró ablakban a megfelelő sorokba a vázlatterven is használt raszter kiosztás értékeit kell beírni. Ahhoz, hogy a kiindulási raszter távolságok módosuljanak az általunk megadott értékekre, a Módosít gombra kell kattintanunk. 6. Másolás A keretállás másolása történhet úgy is, hogy kijelöljük a keretállását, majd a jobb egér gombbal kattintva a másolás funkciót választva tudjuk végrehajtani a sokszorosítást. A másoláshoz szükségünk van egy referencia pontra, amit célszerű felvenni a raszter tengelyvonalának a végén. A videóban látható, hogy a kijelölést felülnézetben végeztük el. A nézetek váltását a ctrl+p gombok lenyomásával tudjuk megvalósítani. 7. Szelemenek létrehozása A szelemen létrehozásához a gerenda gombra ( ) kell kétszer kattintanunk. A felugró ablakban ki tudjuk választani a gerenda szelvényét a programban található könyvtárból. A gerenda elhelyezéséhez meg kell adnunk a kezdő, illetve a végpontot. Az elhelyezés után láthatjuk, hogy a szelemen helyzete nem megfelelő, ezért módosítanunk kell a referencia síkokat úgy, hogy a keretünket alkotó gerenda hajlásával megegyezzen az x tengely hajlása. Ezt a változtatást a nézet fül alatt található munkasík nevű funkcióval tudjuk megoldani. A módosítás elvégzése mehet a videóban látott módszerrel, vagy ha kiválasztjuk a munkasík nevű funkciót ( ) és rákattintunk a gerendánkra, akkor a koordinátarendszerünk a megfelelő helyzetbe kerül. A szelemenek másolását - mivel a közöttük lévő 4

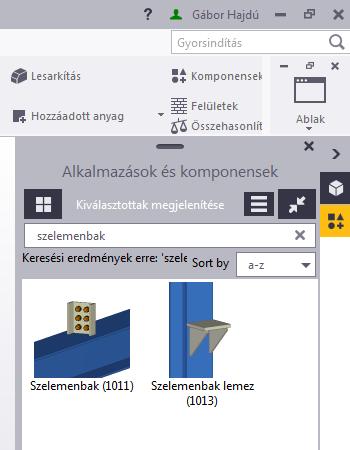

5 távolság egyenletes - célszerű a Speciális másolás alatt található lineáris funkcióval végrehajtani. A szelemenek rögzítését az Alkalmazások és Komponensek könyvtárban ( ) található Szelemenbak(1011) makróval fogjuk megoldani. A makró alkalmazásához először a makró jelére kell kattintanunk, majd ki kell választanunk a főelemet, utána pedig a kapcsolat helyét. A kapcsolat módosítását a kapcsolatot jelölő zöld kúpra való kétszeres kattintás után felugró ablakban tudjuk végrehajtani. 8. Falváztartó A falváztartó létrehozása előtt a globális koordinátarendszer helyzetét vissza kell állítanunk az eredeti helyzetbe. A falváztartó gerenda létrehozása megegyezik az előző fejezetben leírtakkal. Az oszlop és a gerenda rögzítésére szolgáló elemet, most mi fogjuk létrehozni. Abban az esetben, ha az előzőekben használt szelemenbak kapcsolat szimpatikusabb, akkor lehet azt is használni. Az általunk szerkesztett kapcsolatnak a létrehozásához először definiálunk egy U-szelvényű gerendát, majd ezt a gerendát hozzáhegesztjük az oszlophoz (Varrat ). Az U-szelvényű gerenda, és a C-szelvényű falváztartó között létre kell hoznunk egy csavarozott kapcsolatot. A kapcsolat létrehozásához a Csavar ( ) funkciót kell választanunk, majd ki kell választanunk azt az elemet, amit szeretnénk csavarozni (ez nálunk a C-szelvényű gerenda), ezután pedig azt az elemet, amihez szeretnénk csavarozni (ez pedig az U-szelvényű bak). Ezután ki kell választanunk a csavarozott kapcsolat kezdő és végpontját. A létrejött kapcsolatot úgy tudjuk módosítani, ha a csavarokra kétszer kattintunk és a felugró ablakban megadjuk a csavarkép általunk kívánt helyzetét. 5

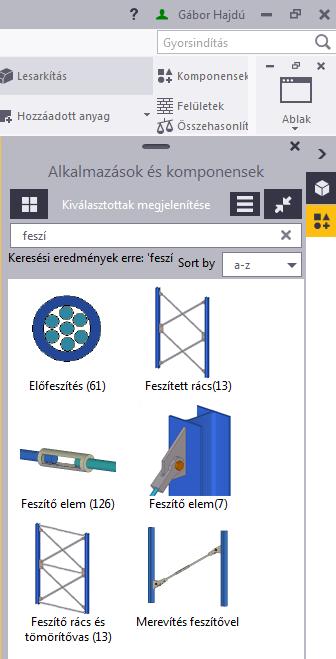

6 9. Szélrács és hosszkötés A szélrácsok és hosszkötések létrehozására a Feszítő rács és tömörítővas (13) nevű makrót fogjuk használni. Az alkalmazások és komponensek könyvtárban meg kell keresnünk a fent említett kapcsolatot. Ha a kapcsolatot jelző képre rákattintottunk, akkor először ki kell választanunk az egyik oszlopot, utána pedig ki kell választanunk a másik oszlopot. Ezután a hosszkötésünk automatikusan létrejön a két oszlop között. A kapcsolat elemeinek módosításához kétszer kell rákattintanunk a hosszkötés valamelyik elemére. A felugró ablakban tudjuk módosítani a hosszkötés geometriáját, illetve az alkalmazott szelvények méreteit is. Az így létrehozott rendszerrel kapcsolatban egy probléma merült fel. A nyomott rúd és az oszlop gerince közötti kapcsolat sajnos kivitelezhetetlen, ezért ezeket a kapcsolatokat ki kell törölnünk és helyette létre kell hoznunk egy másikat. A kitörlés előtt át kell állítanunk a kijelölés fajtáját ( ), majd a kapcsolatokat jelző zöld kúpra egyszer kell kattintani és a delete gombbal ki tudjuk törölni. Az Alkalmazások és komponensek könyvtárban meg kell keresnünk a Cső bekötés (20) nevű kapcsolatot. Ha a kapcsolatra egyszer rákattintunk, akkor először az oszlopra kell kattintanunk, mint főelem, utána pedig a nyomott rúdra. Ezek után, ha lenyomjuk az egér görgőjét, akkor a kapcsolat automatikusan létrejön a két elem között. Az így létrejött kapcsolat módosításához a zöld kúpra kell kattintanunk, és a ConSteelben kiszámoltaknak megfelelően kell módosítanunk a csavarképet, és a többi geometriai jellemzőt. A gerendák közötti szélrácsok létrehozása annyiban különbözik az eddigiektől, hogy a globális koordinátarendszert át kell állítanunk a tető síkjába. 6

7 10. Tükrözés A keretünk másik felének felépítését tükrözéssel fogjuk végrehajtani. A tükrözés előtt érdemes új nézetet létrehozni ( ). Mielőtt kitörölnénk a keretünk azon felét, ahol nincsenek elhelyezve a szelemenek és a falváztartók, a tarajécsomópont beállításait el kell mentenünk. Ehhez kétszer kell kattintani a csomópontot jelző kúpra, majd a felugró ablakban az alkalmaz gombra kell kattintanunk. Ezután kitörölhetjük a keretünk azon felét, amihez eddig nem nyúltunk. A tükrözéshez ki kell jelölnünk a fel keretállást, majd kattintunk a jobb gombbal és a felugró ablakban kiválasztjuk a Tükrözés funkciót. A tükrözéshez meg kell adnunk a tükrözés tengelyének két pontját. A tükrözés után ne felejtsük el visszahelyezni a taréjcsomópontot (Gerendatoldás (14)). A tükrözés után sajnos a tükrözött fél keretünkön a szelementartó bakok helyzete nem megfelelő, ezért a szelementartó bakok csomóponti kúpjára kell kétszer kattintanunk, és a felugró ablakban a paraméterek fül alatt módosítanunk kell a bakok állását. Ezután már csak a szelemeneket kell eltolnunk a gerendák síkjától 3-5 mm-rel. Az eltolásra két okból van szükség: 1. A szelementartó bakot sarokvarrattal rögzítik a gerendákhoz és a varrat miatt a szelemen nem tud pontosan hozzásimulni a bakhoz. 2. Abban az esetben, ha a szelemen lehajlik, akkor az alakváltozás során a szelemen alsó öve ne érintkezzen a gerenda felső övével (horpadás veszély elkerülése). 11. Általános terv Az eddigi fejezetekben a modellezéssel foglakoztunk. Ebben a fejezetben a tervek generálására térünk ki, néhány egyszerű példán keresztül. Először létrehozzuk az elemterveket, annak érdekében, hogy minden elemünk és gyártmányunk kapjon egy jelet, amire a későbbi hivatkozások miatt van szükség. A Rajzok és jelentések fül alatt, kijelölés után, a Rajzok létrehozása ( ) funkciót kell választanunk. A legördülő listában az Elemrajzokra kell kattintanunk, majd a tételszámozás elkészítése 7

8 után az elemtervek automatikusan elkészülnek. Az elemtervek elkészülte után létrehozhatjuk az általános nézeteket tartalmazó tervünket, amin 3 nézetet kell ábrázolni (oldal, felül és 3D). A Rajzok és jelentések fül alatt, a Rajzok létrehozására kattintva a legördülő listából ki kell választanunk az Általános elrendezési rajz funkciót és a felugró ablakban a megnyitott nézeteinket. A Létrehozásra kattintva elkészül az általános nézeteinket tartalmazó terv, amint sajnos módosítatnunk kell, mert az automatikusan létrehozott feliratozás néhol átláthatatlan, valamint létre kell hoznunk a jellemző csomópontok részletrajzait is. 12. Gyártmányterv A gyártmánytervek elkészítése lényegében nem különbözik az előzőekben ismertetettekkel. A gyártmány kijelölése előtt meg kell változtatnunk a kijelölés fajtáját úgy, hogy a Gyártmányok választása legyen aktív ( ). Gyártmánytervet az egyik gerendáról és az egyik oszlopról kell létrehoznunk. Ha kijelöljük a gerendát és rákattintunk a gyártmányterv létrehozására, akkor a rajzlistán keresztül meg tudjuk nyitni az elkészült gyártmánytervet. Előfordulhat, hogy a létrehozott tervlapot módosítani kell. Ehhez kétszer rá kell kattintanunk a keretre és a felugró ablakban az elrendezés fül alatt a rajzméretet automatikusra kell állítani, majd a módosít gombra kattintva létrejön a kívánt változás. 8

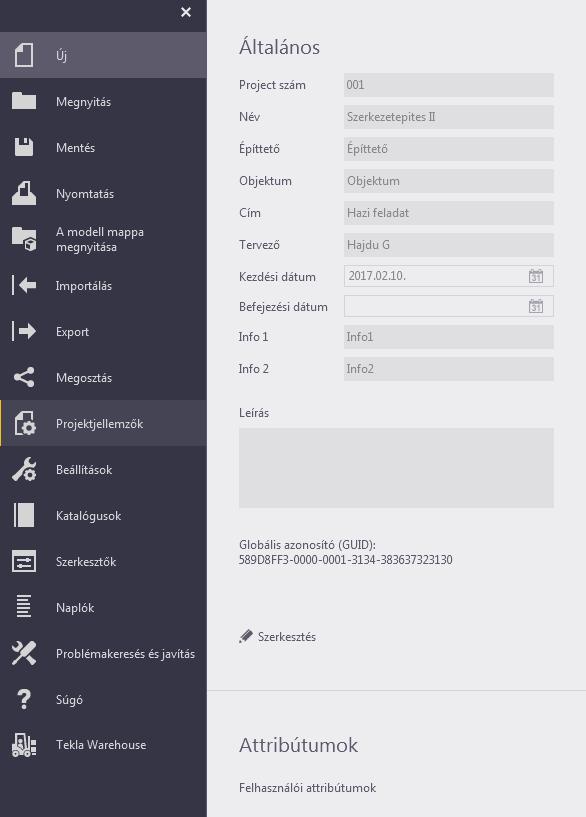

9 13. Projekt adatok és nyomtatás Ahhoz, hogy a létrejött rajzokon lévő pecséteken a megfelelő adatok jelenjenek meg a Projektjellemzők ablakot kell megnyitnunk és értelemszerűen kitöltenünk. A megnyitott terveket a nyomtatás funkcióval tudjuk kinyomtatni. 9
