AZ ACÉLSZERKEZETEK ÁLLAPOTVIZSGÁLATA

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "AZ ACÉLSZERKEZETEK ÁLLAPOTVIZSGÁLATA"

Emma Szilágyi
5 évvel ezelőtt
Látták:

1 ACÉLSZERKEZETEK MEGERŐSÍTÉSE AZ ACÉLSZERKEZETEK ÁLLAPOTVIZSGÁLATA FERNEZELYI SÁNDOR EGYETEMI TANÁR KORÁBBI ELŐADÁSÁNAK KIEGÉSZÍTETT BŐVÍTETT VÁLTOZATA

2 AZ ACÉLSZERKEZETEK ÁLLAPOTA ANYAGMINŐSÉG (MECHANIKAI JELLEMZŐK) ANYAGMINŐSÉG (HEGGESZTHETŐSÉG) MECHANIKAI ÁLLAPOT KORRÓZIÓS ÁLLAPOT FÁRADÁSI ÁLLAPOT TERHELÉSI ÁLLAPOT (PROJEKCIÓ IS)

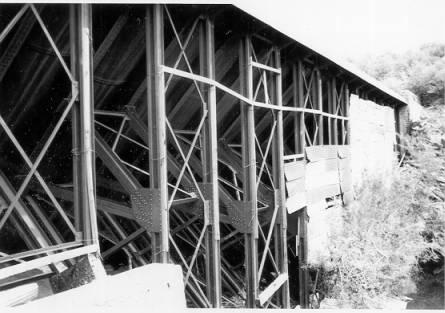

3 Alapsüllyedés miatt deformált szerkezet

4 Túlzott alakváltozást szenvedett szerkezet

5 Összeroppant térbeli rácsos tartó

6 Bedől

7 ACÉLSZERKEZETEK KÁROSODÁSAI SZERKEZETI ELEMEK MECHANIKAI SÉRÜLÉSE SZERKEZETI CSOMÓPONTOK, KÖTŐELEMEK SÉRÜLÉSE KORRÓZIÓS KÁROSODÁSA ANYAGMINŐSÉG VÁLTOZÁS REJTETT HIBÁK, KÁROSODÁSOK

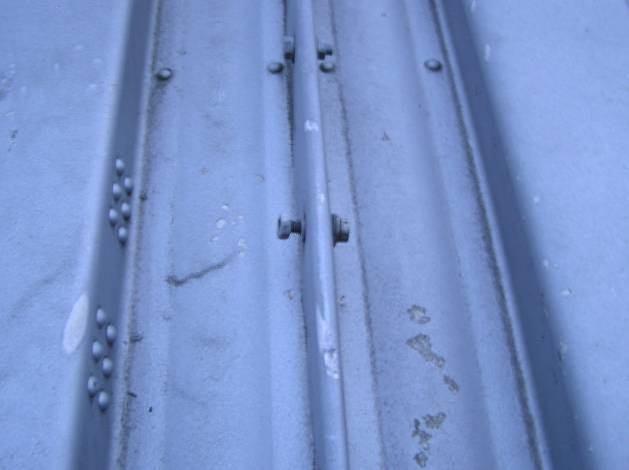

9 CORROSION AT STEEL SUPPORT

11 ÁLLAPOT VIZSGÁLAT SZEMREVÉTELEZÉS TERVEK BESZERZÉSE STATIKAI MODELL MEGÁLLAPÍTÁSA MECHANIKAI ÁLLAPOT MEGÁLLAPÍTÁSA KORRÓZIÓS ÁLLAPOT MEGÁLLAPÍTÁSA ANYAGMINŐSÉG MEGÁLLAPÍTÁSA HEGESZTHETŐSÉG MEGÁLLAPÍTÁSA BELSŐ HIBÁK MEGÁLLAPÍTÁSA (ESETLEG) TERHEK ELEMZÉSE STATIKAI SZÁMÍTÁS FÁRADÁSI ÁLLAPOT MEGÁLLAPÍTÁSA (ESETLEG) REAKCIÓ ELEMZÉS (sytem ID, health monitoring)

13 AZ ACÉL KORRÓZIÓJA

14 KORRÓZIÓS VIZSGÁLAT Felületek, csomópontok hozzáférésének biztosítása Legalább akkora felületet kell vizsgálhatóvá tenni, amekkorából általánosítható következtetést lehet levonni. Felületvizsgálat szemrevételezéssel A vizsgálandó felületet meg kell tisztítani. A vizsgálat történhet szemmel, nagyítóval, kézi mikroszkópal Vastagságmérés Kétoldalról nem hozzáférhető helyen furatban történt vastagságvizsgálatot lehet végezni Ultrahangos vastagságmérés Lsd. következő.

15 ULTRAHANGOS VASTAGSÁGMÉRÉS

16 ULTRAHANGOS VIZSGÁLAT Csak homogén, tömör, szilárd réteg (pl. festék, horganybevonat stb.) mérésére alkalmas Korróziósan károsult acél vastagságának megállapításához a felületet fém tisztára kell tisztítani Statisztikailag értékelhető nagyszámú mérést kell végezni.

17 ULTRAHANGOS VASTAGSÁGMÉRÉS

18 Thickness [mm] STEEL STRUCTURE THICKNESS 1. SIDE WALL 2. AIDE WALL a 2 SIDE WALL b BASE PLATE a BSAE PLATE b NOMINAL VALUE Position

19 ANYAGMINŐSÉG VIZSGÁLAT Roncsolás mentes Szikráztatás Keménységvizsgálat (Schmidt, Rockwell) Roncsolásos mintavétel vizsgálat Vegyi összetétel megállapítása Szakító próba Duktilitási vizsgálat

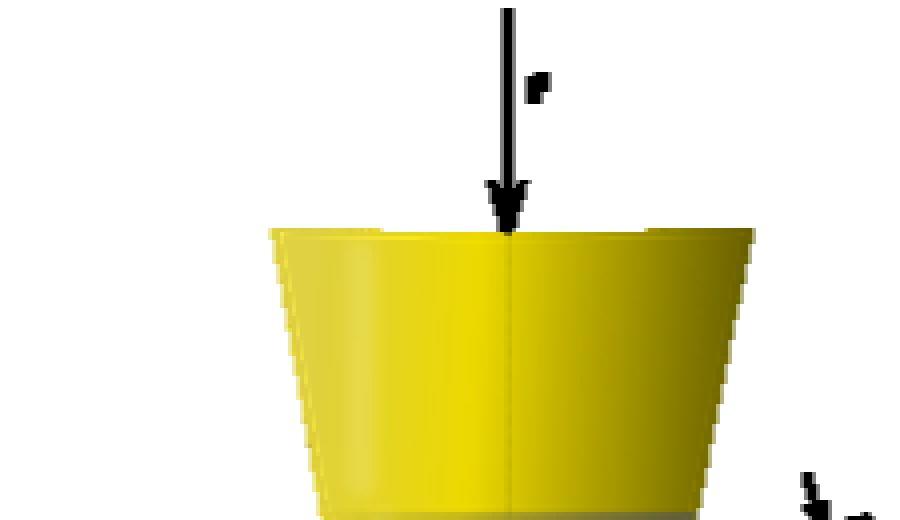

20 KEMÉNYSÉGMÉRÉS

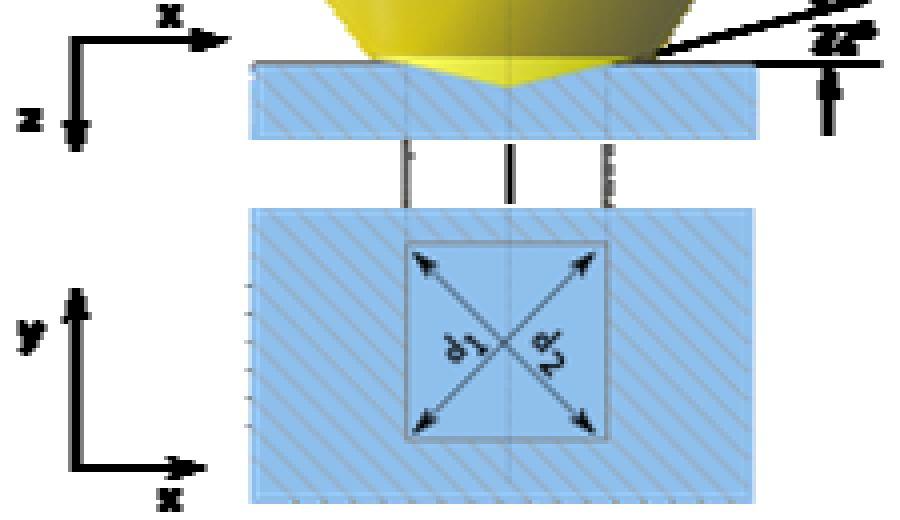

21 KEMÉNYSÉGMÉRÉS

22 Szakítógép

23 Charpy vizsgálat

24 Hegeszthetőségi vizsgálat

26 REJTETT (BELSÖ) HIBÁK MEGÁLLAPÍTÁSA Akusztikai vizsgálatok Penetrációs vizsgálatok Mágneses vizsgálatok Örvényáramos vizsgálatok Röntgen vizsgálatok

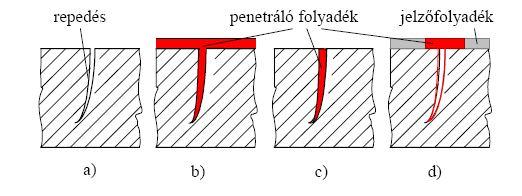

27 PENETRÁCIÓS VIZSGÁLATOK

28 MÁGNESES VIZSGÁLATOK

29 MÁGNESES VIZSGÁLATOK

30 RÖNTGEN VIZSGÁLATOK

31 TEHERELEMZÉS Az építéskor figyelembe vett terhek megállapítása Az érvényes szabvány szerinti terhek megállapítása Az esetleges túlterhelés megállapítása Fárasztó terhek esetleges megállapítása A terhelés észlelhető hatásainak (sérülés, deformáció stb.) elemzése

32 STATIKAI VIZSGÁLAT Amennyiben elérhető az eredeti vizsgálat elemzése A tervezéskor érvényes feltételezések (előírások) figyelembevételével elvégzett vizsgálat Az érvényes szabályozásnak megfelelő vizsgálat Az utóbbi esetén a megállapított károsodásokat, deformációkat figyelembe kell venni A számítási eredmények és a tapasztalt jelenségek elemzése

33 Reakció elemzés (system ID) A szerkezet (valamely) modelljének szimulált reakcióit a valós szerkezeten mért reakciókkal vetjük össze Rezonancia-vizsgálat, elmozdulásvizsgálatok Nagy elméleti felkészültséget igényló módszertan, sok esetben konkrét, lényegi diagnosztikát (pl. meggyengült elemek egyértelmű azonosítását) is lehetővé tehet Általában alkalmas az általános szerkezeti állapot tényleges működési helyzetben megfigyelt merevségen keresztül való felmérésére, a többi vizsgálat kiegészítésére

34 KÖVETKEZTETÉSEK A szerkezet nem szorul javításra, megerősítésre A szerkezet a terhek csökkentésével (önsúly csökkentés, hasznos teher korlátozás) működésben tartható A szerkezet kisebb javításokkal megfelelővé tehető A szerkezet fődarabok cseréjével javítható A szerkezet teherhordási rendszerét meg kell változtatni A szerkezetet el kell bontani.

35 A JAVÍTÁS FOLYAMATA Előzetes vizsgálat Szükség szerint ideiglenes intézkedés: használat korlátozás, ideiglenes alátámasztás stb. Részletes vizsgálat Döntés Javítási terv Folyamatos művezetés Ellenőrző vizsgálatok

36 Eredmény Cselekvési terv ill. arra javaslat
