Építményeink védelme március 27. Acélfelületek korrózió elleni védelme fémbevonatokkal

Átírás

1 Építményeink védelme március 27. Acélfelületek korrózió elleni védelme fémbevonatokkal Dr. Seidl Ágoston okl. vegyészmérnök, korróziós szakmérnök c.egy.docens

2 A korrózióról általában

3 A korrózióról általában FeO 2, FeO 3 redukció olvasztás öntés feldologozás

4 A korrózióról általában

5 A korrózióról általában e - e - e - Fe elektród elektrolit Fe 2+ Fe 2+ Nernst-egyenlet: E = E o + (RT/nF). ln [Me] ahol E o a standard potenciál [Me] a fémionok koncentrációja n a reakcióban résztvevő elektronok száma (vegyérték) T hőmérséklet K-ben R, F állandók

6 A korrózióról általában

7 A korrózióról általában

8 A korróziót kiváltó okok Természetes környezeti hatások A környezet agresszivitása Szennyezők (pl. sózás) Emberi hanyagság vagy baleset Tervezési, szerkesztési, építési hibák

9

10

11

12

13

14 Fémbevonatok Cementálás Galvanizálás Tűzi horganyzás Szórt fém bevonatok (Al, Zn) Fémpigment tartalmú bevonatok

15 Az az elektrokémiai jelenség, amelynek során valamely fémsó vizes oldatából a fémionok a kevésbé nemes fém felületén kiválnak (ez a cementáció) Cementálás

16 Cementálás Aus eisen Kupfer wird gemacht, Zu herrengrundt sehr tiff in schacht.

17 Cementálás

18 Galvanizálás Galvanizálással a katódnak (negatív pólus) kapcsolt fém alkatrész felületére - külső áramforrás segítségével - a bevonó fém ionjait tartalmazó elektrolitból, fémbevonatot választanak le. A pozitív pólus - az anód - legtöbbször oldódó és a bevonó fémből van.

19 Galvanizálás

20 Tűzi horganyzás MSZ EN ISO 1461:2000 Tűzihorganyzással kialakított bevonatok Fürdő: kb. 450 C, 98,5%-os Zn ( = 7,2 g/cm 3 ) Külső megjelenés: folytonos, zárványmentes Rétegvastagság: acél > 6 mm: min. 70 m, átlag 85 m acél 3-6 mm: min. 55 m, átlag 70 m acél 1,5-3 mm: 45 m, átlag 55 m acél < 1,5 mm: 35 m, átlag 45 m

21 Horganyzás

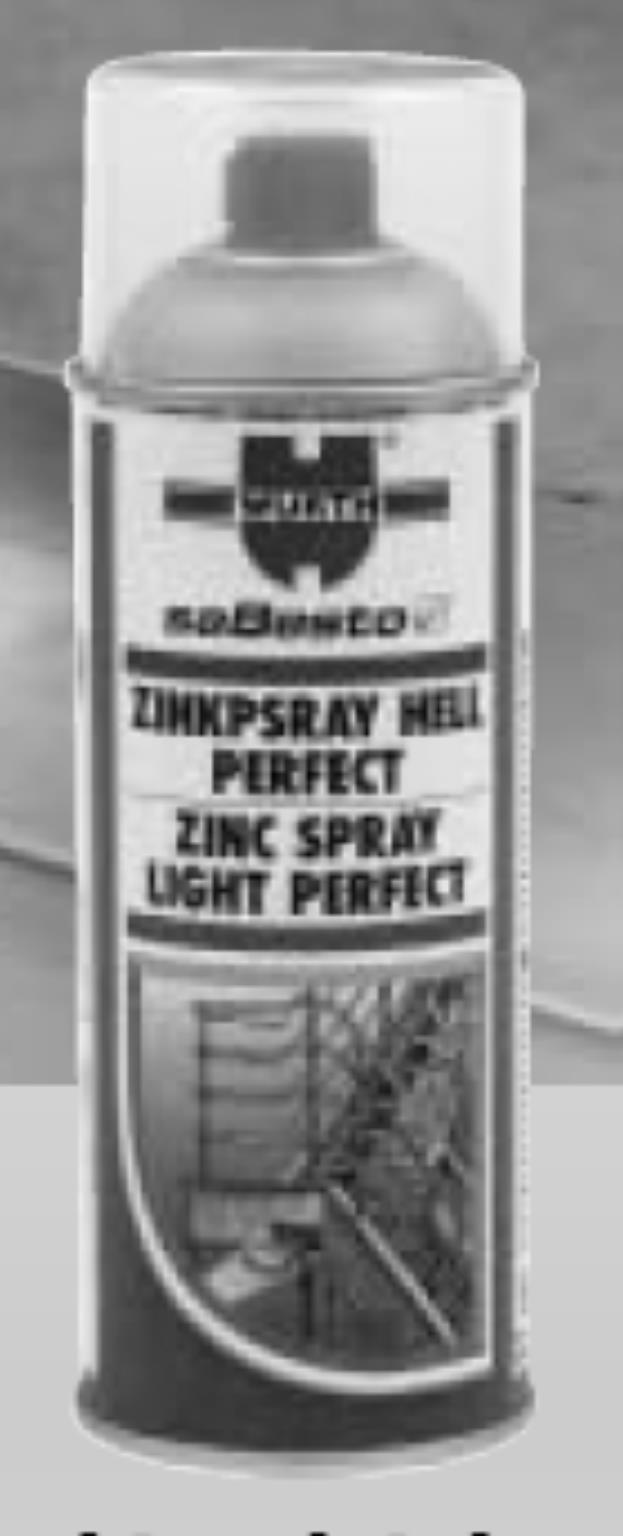

22 Horganyzás Javítás: max. 0,5% felület, max. 10 cm 2 Rétegvastagság: + 30 m Javítás módja: Zn tartalmú festék Spray Forrasztás

23 Duplex bevonatok Tűzi horganyzott felületre acélszerkezeteken ált. 80 μm Zn Felülettisztítás: kíméletesen (pl. lemosás, legyező homokfúvás) Könnyűfém alapozó szükséges Szokásos rétegrend

24 Szórt fém bevonatok EN 22063:1995 Thermal spraying. Zinc, Aluminium and their alloys (átdolgozás alatt)

25 Szórt fém bevonatok Huzalszórás (cink, alumínium, ezek ötvözetei) Lánggal Elektromos ívvel Fémpor szórás Lánggal A szórt fémbevonat jellemzői Vastagság általában 0,1 mm-től 2,5 mm-ig Ha porózus a réteg, célszerű festékkel telíteni Komoly gépi hátteret igényel (gép + műhely)

26 Szórt fém bevonatok acélfelület szórt fém réteg

27 Szórt fém bevonatok acélfelület szórt fém réteg

28 Szórt fém bevonatok acélfelület szórt fém réteg

29 Szórt fém bevonatok acélfelület szórt fém réteg bevonóanyag kitöltéssel

30 Fémrészecske tartalmú bevonatok Alumínium lemezkéket tartalmazó bevonatok Barrier-elv

31 Fémrészecske tartalmú bevonatok Alumínium lemezkéket tartalmazó bevonatok Barrier-elv: megnő a korrozív ágens útvonala

32 Fémrészecske tartalmú bevonatok Cinkpor tartalmú bevonatok Az MSZ EN ISO szerint a cinkportartalom legalább 80 tömeg% legyen

33 A felületelőkészítés fontossága a korszerű, nagyteljesítményű bevonatok megkövetelik a fémtiszta felületet ez az MSZ ISO 8501 szabvány szerinti Sa 2 ½ -es felülettisztaságot jelenti ezt a tisztaságot csak nagy energiát közlő, gépi felülettisztítási eljárásokkal lehet elérni

34 Szemcsefúvás - Homokfúvás

35 Golyószórás

36 Pormentes golyószórás Blastrac-eljárás

37 Nagynyomású víz felülettisztításra

38 Nagynyomású víz felülettisztításra

39 Nagynyomású víz felülettisztításra, betonbontásra A nagynyomású vízsugár szerkezete (Yanaida, Ohashi: 1978, 1980). Jelentős munkára a folytonos sugár fogható.

40 Nagynyomású víz felülettisztításra, betonbontásra

41 Mekkora az energiaközlés? E = ½ * m* v 2 E = ½ * 1kg * (660 m/s) 2 ½ * 1 * = kg.m/s = ½ * 700 kg * v 2 v = 22 m/s azaz kb. 80 km/h

42 Nagynyomású víz dq

43 Fémszerkezetek korrózió elleni védelme Mi a leggyakoribb? a legelterjedtebb a hagyományosnak mondható korrózióvédelem: korróziógátló alapozó + közbenső + fedő korlátozottan használható a tűzi horganyzás (üzemi technológia, méret!) indokolt esetben duplex bevonat elterjedten alkalmazzák nagy igénybevétel esetén a fémpigmentált alapozós bevonatokat

44 MSZ EN ISO Festékek és lakkok Acélszerkezetek korrózióvédelme festékbevonat-rendszerekkel
