1 Nagynyomású víz felülettisztításra, betonbontásra Dr. Seidl Ágoston Nincs lágyabb, mint a víz, mégis a köveket kivájja: nincs különb nála. A gyenge legyőzi az erőset, a lágy a keményet: az ég alatt mindenki tudja, még sincs, aki valóban felfogja. (...) Lao-Ce: Az út és erény könyve (78. vers) (Weöres Sándor fordításában) Nagynyomású víz felülettisztításra, betonbontásra Gutta cavat lapidem, non vi, sed saepe cadendo. (A csepp kivájja a követ, nem az erejével, hanem szapora hullásával.) Lassú víz partot mos. Sok lúd disznót győz. Alapelvek: javítási vagy bevonatolási munkák előtt a betonfelületek előkészítendők nagy teljesítményű gépi felületelőkészítési módszerek szükségesek Csiszolás, marás Szemcsefúvás (pl. homokfúvás) Szemcseszórás (pl. acélsörét szórás) Nagynyomású vizes tisztítás 1

vers) (Weöres Sándor fordításában) Nagynyomású víz felülettisztításra, betonbontásra Gutta cavat lapidem, non vi, sed saepe cadendo.

2 A nagynyomású vízsugár szerkezete (Yanaida, Ohashi: 1978, 1980). Jelentős munkára a folytonos sugár fogható. 3.) A vízsugár betont roncsoló hatása Két fő szempont érvényesül: a beton szilárd, rideg a beton porózus, inhomogén További szempontok: kicsi a támadási felület rövid a hatóidő nagy a nyomásváltozás sebessége: p 10 5 bar/s vizet juttat a mátrixba tulajdonságváltozás dinamikus hatás, energiaelnyelés statikus és dinamikus hatások szuperponálódnak Többféle hatás érvényesül a cseppek ütő hatása millió csepp/s torlónyomás felépülés erózió (lehordás) kavitáció koptatás A vízcseppek ütő hatása lokális nyomáscsúcsokat eredményez a felületen Az összetört szerkezetű betonrészt a következő cseppek lehordják A nagynyomású víz a pórusokba behatolva oldalirányú feszítőerőt fejt ki, mely a beton továbbrepedéséhez vezet Több repedés összeérése nagyobb betondarabok eltávolítását teszi lehetővé 2

sebessége: p 10 5 bar/s vizet juttat a mátrixba tulajdonságváltozás dinamikus hatás, energiaelnyelés statikus és dinamikus hatások szuperponálódnak Többféle hatás érvényesül a cseppek ütő hatása 10

3 5.) Alkalmazási területek betonfelületek tisztítása betonfelületek feldurvítása betonfelületek bontása, lehordása betonfelületek fúrása, vágása, hornyolása betonacélok feltárása 5.) Alkalmazási területek ideális cementkötésű javítórendszerek alá nincs rezgésártalom a szerkezeten egyenetlen felületet eredményez, különösen kemény kéreg esetén 6.) A vízsugárhoz keverhető adalékok adalékszerek általában móltömegűek csökkentik a súrlódást, a szétszóródást Homok vagy korund adagolással acél is vágható beton, kő, márvány, gumi stb. is vágható koptató szemcsék kvarchomok, korund, salak, vas, gránitőrlemény stb. 3

) Alkalmazási területek ideális cementkötésű javítórendszerek alá nincs rezgésártalom a szerkezeten egyenetlen felületet eredményez, különösen kemény kéreg

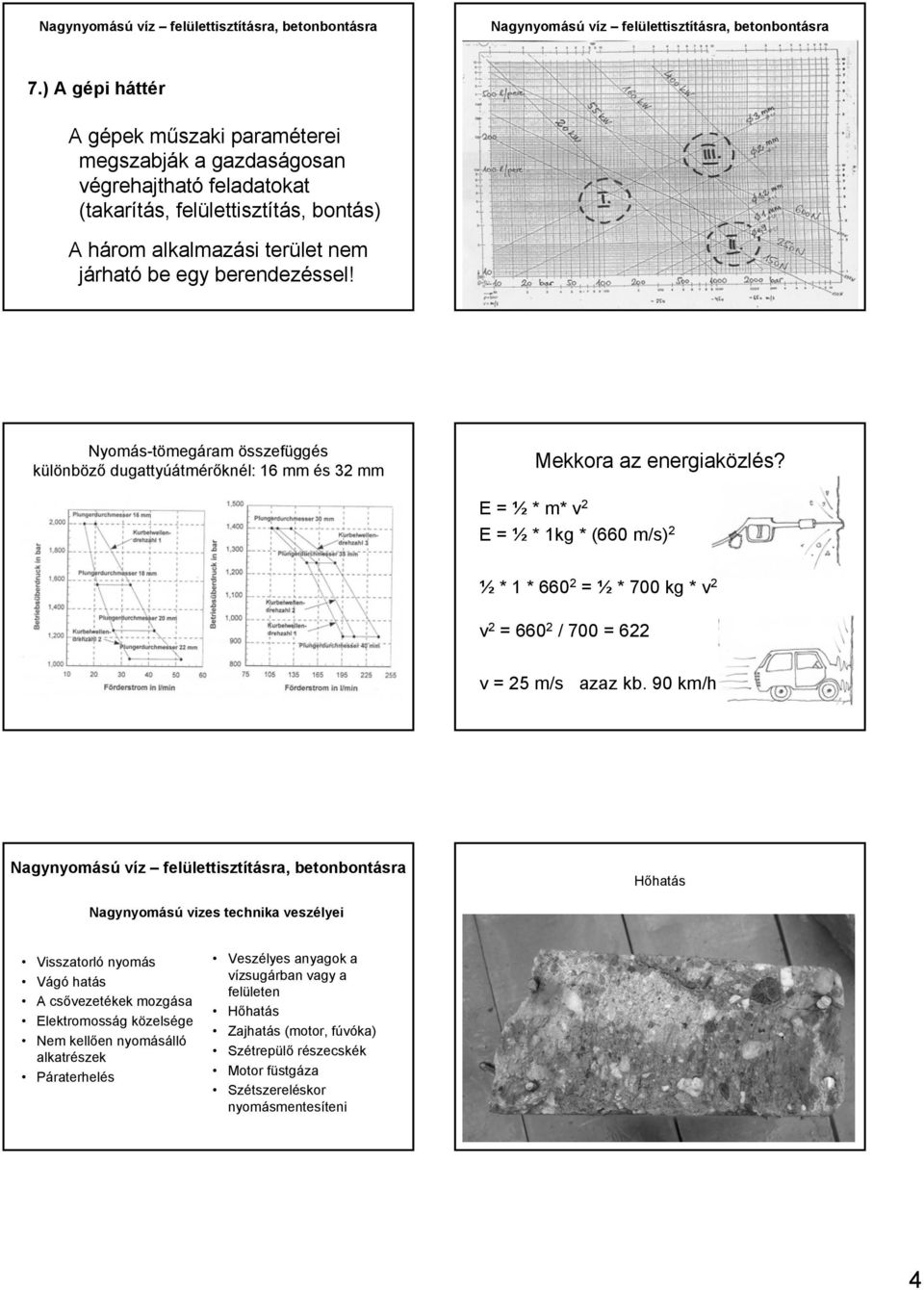

4 7.) A gépi háttér A gépek műszaki paraméterei megszabják a gazdaságosan végrehajtható feladatokat (takarítás, felülettisztítás, bontás) A három alkalmazási terület nem járható be egy berendezéssel! Nyomás-tömegáram összefüggés különböző dugattyúátmérőknél: 16 mm és 32 mm Mekkora az energiaközlés? E = ½ * m* v 2 E = ½ * 1kg * (660 m/s) 2 ½* 1 * = ½ * 700 kg * v 2 v 2 = / 700 = 622 v = 25 m/s azaz kb. 90 km/h Hőhatás Nagynyomású vizes technika veszélyei Visszatorló nyomás Vágó hatás A csővezetékek mozgása Elektromosság közelsége Nem kellően nyomásálló alkatrészek Páraterhelés Veszélyes anyagok a vízsugárban vagy a felületen Hőhatás Zajhatás (motor, fúvóka) Szétrepülő részecskék Motor füstgáza Szétszereléskor nyomásmentesíteni 4

E = ½ * m* v 2 E = ½ * 1kg * (660 m/s) 2 ½* 1 * 660 2 = ½ * 700 kg * v 2 v 2 = 660 2 / 700 = 622 v = 25 m/s azaz kb.

5 8.) Biztonságtechnikai, környezetvédelmi szempontok Embervédelmi intézkedések szükségesek! védőruha, bakancs; válltámasz a torlónyomás ellen (támasz nélkül: 150 kn, támasszal 250 kn) repülő részecskék elleni védelem; hallásvédelem Robottechnika 8.) Biztonságtechnikai, környezetvédelmi szempontok különleges gépészeti megoldások szükségesek speciális csövek, csatlakozók csőbilincselések holt-ember kapcsolók (pl.:nyomás adja a gázt) robottechnika 8.) Biztonságtechnikai, környezetvédelmi szempontok nagymennyiségű szennyezett víz keletkezik zagy felfogása víztisztítás, visszaforgatás aerosol, köd keletkezik adalékszer, szemcse is hulladék 5

) Biztonságtechnikai, környezetvédelmi szempontok különleges gépészeti megoldások szükségesek speciális csövek, csatlakozók csőbilincselések holt-ember

6 Takarítógépek Alacsony nyomás (gyártó: magasnyomású) max. 150 bar hideg-meleg-mosószeres Nagynyomású víz felülettisztításra, betonbontásra Nagynyomású vizes tisztítás 6

7 7

8 Robottechnika Egy bontási munka 8

9 Árak Takarítógép: Ft Gőzös mosó: 1 millió alatt-fölött Nagynyomású vizes gép (2500 bar): felszereléssel kb. 30 millió 2500 bar-al felületelőkészítés: Kb Ft/m2 (15 liter olaj/óra) Összefoglalás hatékony, ideális felületet eredményező eljárás, a szerkezetet nem károsítja egészségre, környezetre nem ártalmas megfelelő gondosság esetén különleges, drága gépet és komoly szakértelmet igényel, de magas színvonalú technológiát és új lehetőségeket kínál a mérnököknek Gutta cavat lapidem. 9

800 1200 Ft/m2 (15 liter olaj/óra) Összefoglalás hatékony, ideális felületet eredményező eljárás, a szerkezetet nem károsítja
