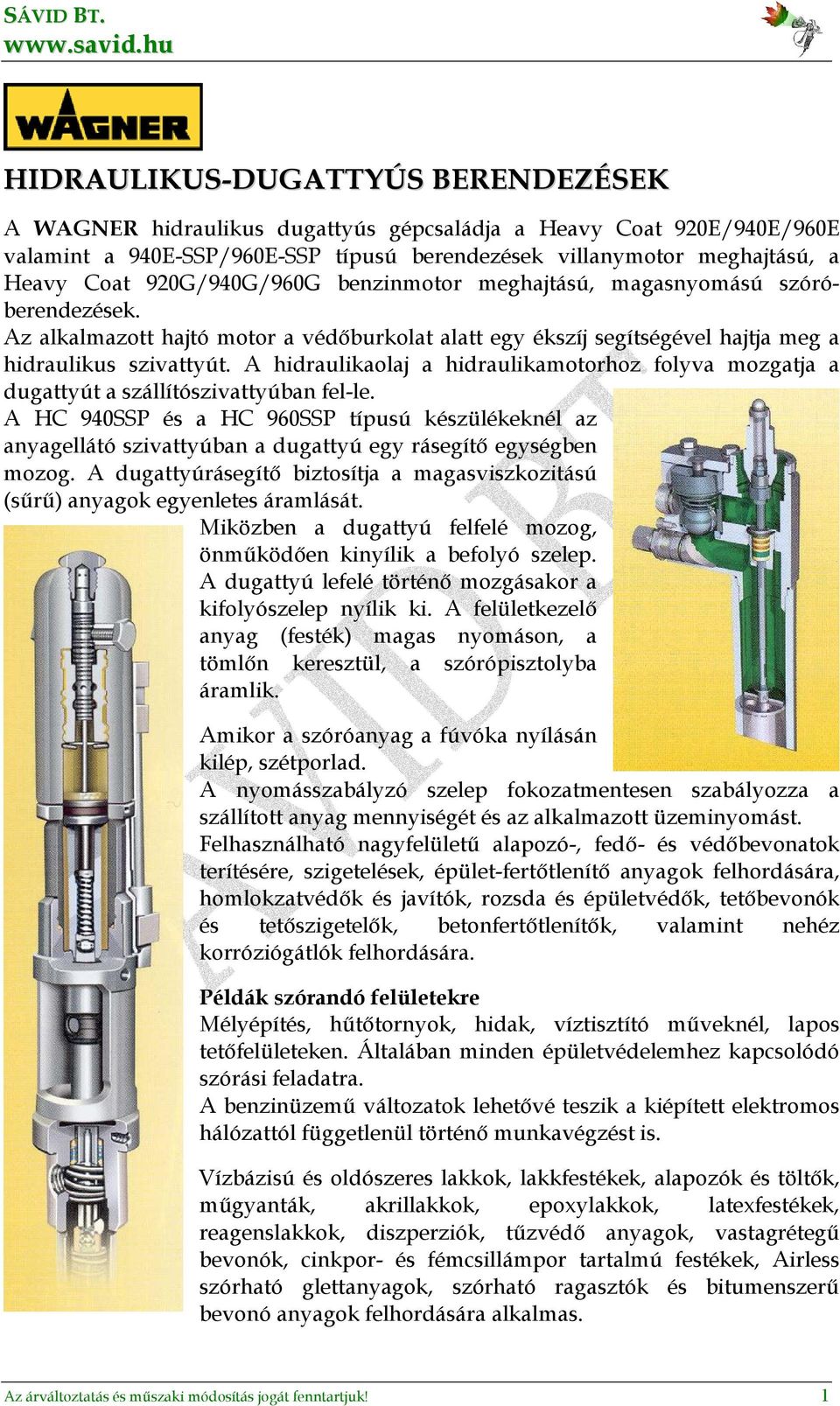

1 HIDRAULIKUS-DUGATTYÚS BERENDEZÉSEK A WAGNER hidraulikus dugattyús gépcsaládja a Heavy Coat 920E/940E/960E valamint a 940E-/960E- típusú berendezések villanymotor meghajtású, a Heavy Coat 920G/940G/960G benzinmotor meghajtású, magasnyomású szóróberendezések. Az alkalmazott hajtó motor a védőburkolat alatt egy ékszíj segítségével hajtja meg a hidraulikus szivattyút. A hidraulikaolaj a hidraulikamotorhoz folyva mozgatja a dugattyút a szállítószivattyúban fel-le. A HC 940 és a HC 960 típusú készülékeknél az anyagellátó szivattyúban a dugattyú egy rásegítő egységben mozog. A dugattyúrásegítő biztosítja a magasviszkozitású (sűrű) anyagok egyenletes áramlását. Miközben a dugattyú felfelé mozog, önműködően kinyílik a befolyó szelep. A dugattyú lefelé történő mozgásakor a kifolyószelep nyílik ki. A felületkezelő anyag (festék) magas nyomáson, a tömlőn keresztül, a szórópisztolyba áramlik. Amikor a szóróanyag a fúvóka nyílásán kilép, szétporlad. A nyomásszabályzó szelep fokozatmentesen szabályozza a szállított anyag mennyiségét és az alkalmazott üzeminyomást. Felhasználható nagyfelületű alapozó-, fedő- és védőbevonatok terítésére, szigetelések, épület-fertőtlenítő anyagok felhordására, homlokzatvédők és javítók, rozsda és épületvédők, tetőbevonók és tetőszigetelők, betonfertőtlenítők, valamint nehéz korróziógátlók felhordására. Példák szórandó felületekre Mélyépítés, hűtőtornyok, hidak, víztisztító műveknél, lapos tetőfelületeken. Általában minden épületvédelemhez kapcsolódó szórási feladatra. A benzinüzemű változatok lehetővé teszik a kiépített elektromos hálózattól függetlenül történő munkavégzést is. Vízbázisú és oldószeres lakkok, lakkfestékek, alapozók és töltők, műgyanták, akrillakkok, epoxylakkok, latexfestékek, reagenslakkok, diszperziók, tűzvédő anyagok, vastagrétegű bevonók, cinkpor- és fémcsillámpor tartalmú festékek, Airless szórható glettanyagok, szórható ragasztók és bitumenszerű bevonó anyagok felhordására alkalmas. Az árváltoztatás és műszaki módosítás jogát fenntartjuk! 1

A hidraulikaolaj a hidraulikamotorhoz folyva mozgatja a dugattyút a szállítószivattyúban fel-le.

2 HIDRAULIKUS-DUGATTYÚS BERENDEZÉSEK VILLANY- és BENZINMOTORÜZEMŰ VÁLTOZATOK Heavy Coat 920 E villanymotor / G benzinmotor Heavy Coat 940 E / G E / G Heavy Coat 960 E / G E / G Műszaki adatok HC 920 E HC 920 G HC 940 E HC 940 G HC 960 E HC 960 G Teljesítmény 3,1kW/230V 4LE 3,1kW/230V 5,5LE 5,5kW/400V 8LE Maximális üzemi nyomás 228bar 228bar 228bar 228bar 228bar 228bar Maximális szállító teljesítmény 5,5 5,5 6,6 8, Szállító teljesítmény bar nyomáson, vízzel 4,8 5,0 5,2 7, Maximális fúvókaméret, 1db csatlakoztatott pisztollyal 0,043 0,043 0,052 0,052 0,056 0,056 Gépsúly (üresen) 83 kg 74 kg 84,5 kg 77,5 kg 101,5 kg 89,5 kg Az árváltoztatás és műszaki módosítás jogát fenntartjuk! 2

228bar 228bar 228bar 228bar Maximális szállító teljesítmény 5,5 5,5 6,6 8,0 10 12 Szállító teljesítmény - 120 bar nyomáson, vízzel 4,8 5,0 5,2 7,6 10 11 Maximális fúvókaméret, 1db

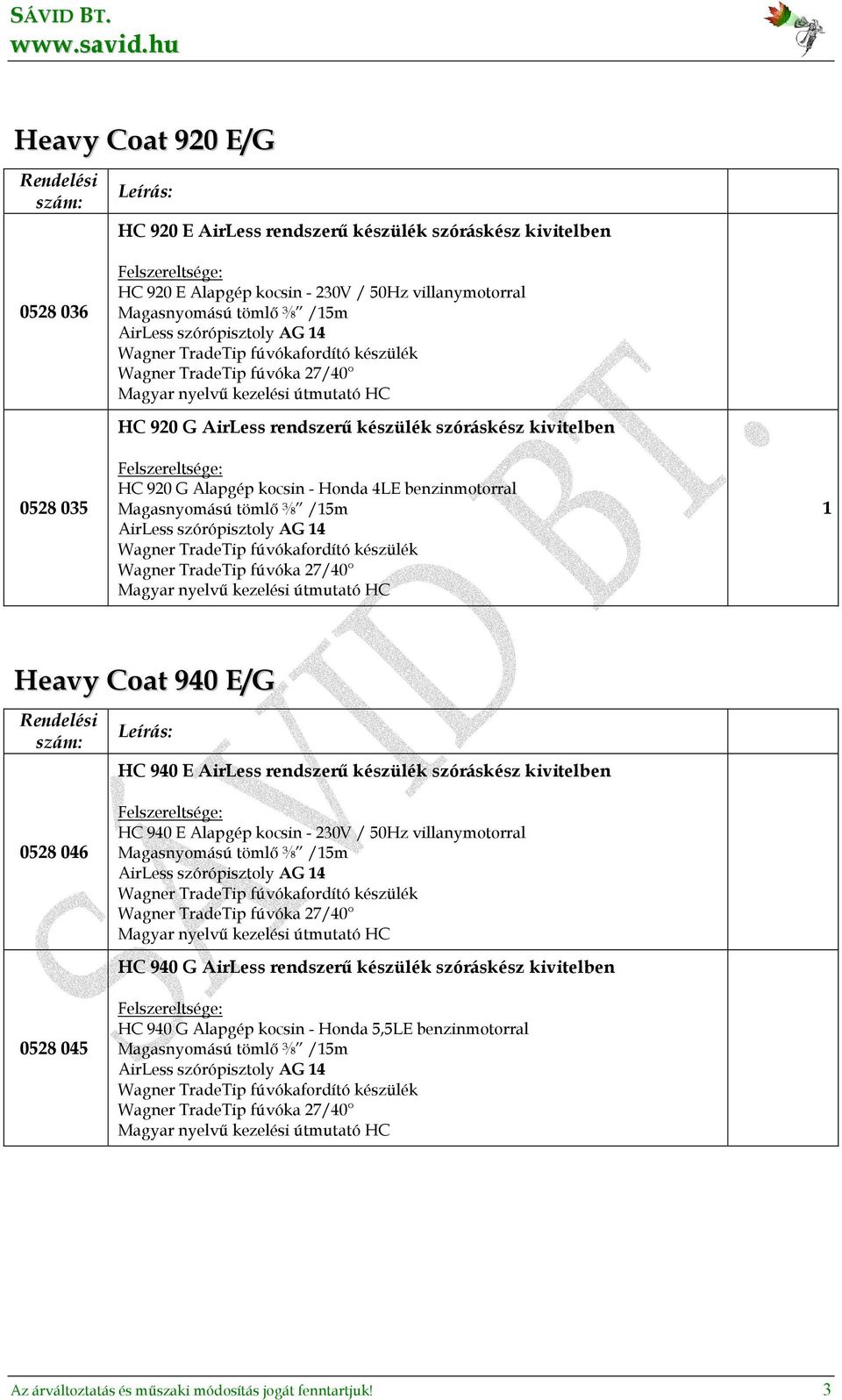

3 Heavy Coat 920 E/G HC 920 E AirLess rendszerű készülék szóráskész kivitelben HC 920 E Alapgép kocsin - 230V / 50Hz villanymotorral HC 920 G AirLess rendszerű készülék szóráskész kivitelben HC 920 G Alapgép kocsin - Honda 4LE benzinmotorral 1 Heavy Coat 940 E/G HC 940 E AirLess rendszerű készülék szóráskész kivitelben HC 940 E Alapgép kocsin - 230V / 50Hz villanymotorral HC 940 G AirLess rendszerű készülék szóráskész kivitelben HC 940 G Alapgép kocsin - Honda 5,5LE benzinmotorral Az árváltoztatás és műszaki módosítás jogát fenntartjuk! 3

AirLess rendszerű készülék szóráskész kivitelben 0528 046 HC 940 E Alapgép kocsin - 230V / 50Hz villanymotorral HC 940 G AirLess rendszerű

4 Heavy Coat 940 E HC 940 E AirLess rendszerű készülék szóráskész kivitelben HC 940 E Alapgép kocsin - 230V / 50Hz villanymotorral HC 940 G AirLess rendszerű készülék szóráskész kivitelben HC 940 G Alapgép kocsin - Honda 5,5LE benzinmotorral Az árváltoztatás és műszaki módosítás jogát fenntartjuk! 4

940 G AirLess rendszerű készülék szóráskész kivitelben HC 940 G Alapgép kocsin

5 Heavy Coat 960 E/G HC 960 E AirLess rendszerű készülék szóráskész kivitelben HC 960 E Alapgép kocsin - 230V / 50Hz villanymotorral HC 960 G AirLess rendszerű készülék szóráskész kivitelben HC 960 G Alapgép kocsin - Honda 8LE benzinmotorral Heavy Coat 960 E HC 960 E AirLess rendszerű készülék szóráskész kivitelben HC 960 E Alapgép kocsin - 230V / 50Hz villanymotorral HC 960 G AirLess rendszerű készülék szóráskész kivitelben HC 960 G Alapgép kocsin - Honda 8LE benzinmotorral Az árváltoztatás és műszaki módosítás jogát fenntartjuk! 5

HC 960 E AirLess rendszerű készülék szóráskész kivitelben HC 960 E Alapgép kocsin - 230V / 50Hz villanymotorral 0528 059 HC 960 G AirLess

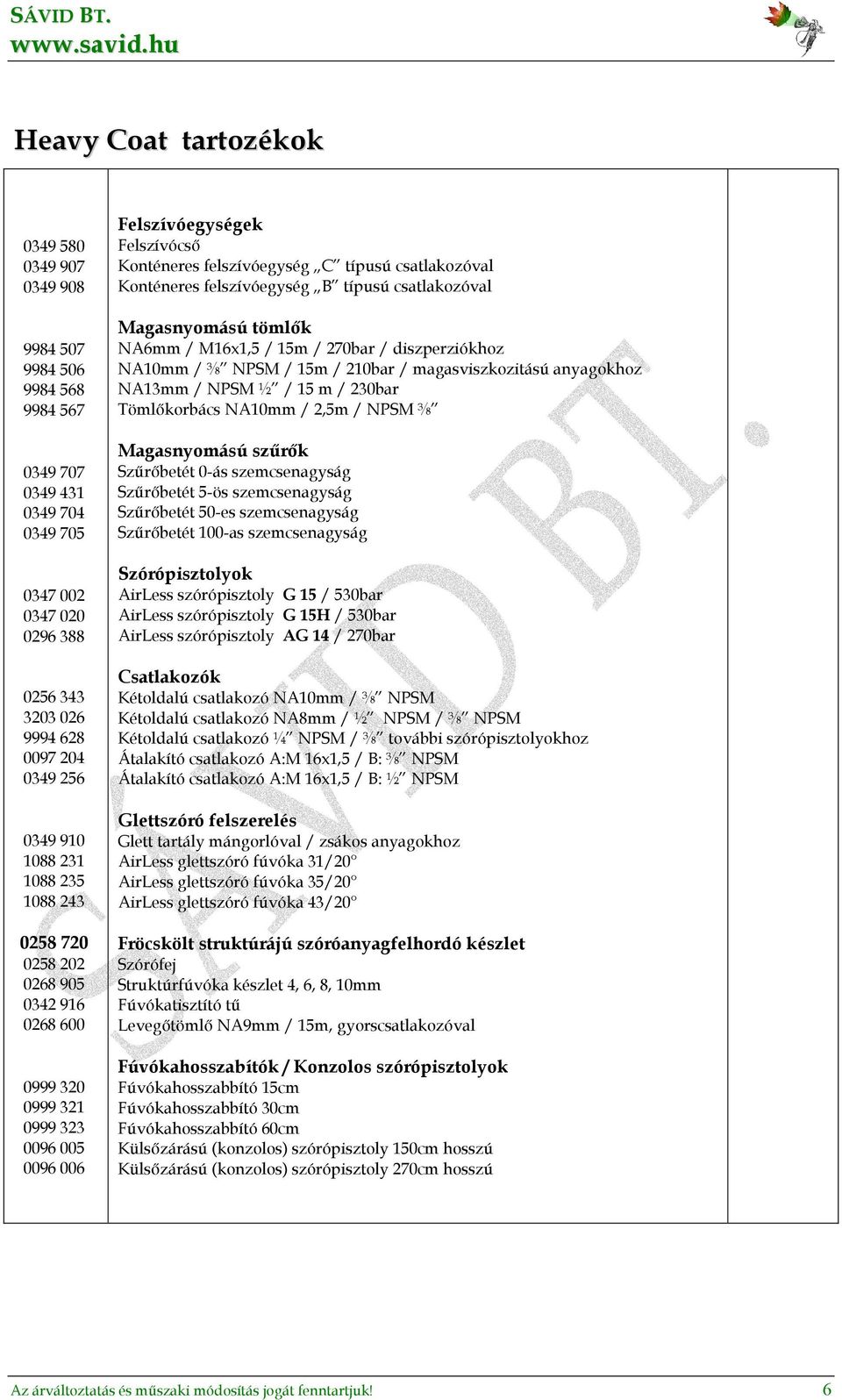

6 Heavy Coat tartozékok Felszívóegységek Felszívócső Konténeres felszívóegység C típusú csatlakozóval Konténeres felszívóegység B típusú csatlakozóval Magasnyomású tömlők NA6mm / M16x1,5 / 15m / 270bar / diszperziókhoz NA10mm / ⅜ NPSM / 15m / 210bar / magasviszkozitású anyagokhoz NA13mm / NPSM ½ / 15 m / 230bar Tömlőkorbács NA10mm / 2,5m / NPSM ⅜ Magasnyomású szűrők Szűrőbetét 0-ás szemcsenagyság Szűrőbetét 5-ös szemcsenagyság Szűrőbetét 50-es szemcsenagyság Szűrőbetét 100-as szemcsenagyság Szórópisztolyok AirLess szórópisztoly G 15 / 530bar AirLess szórópisztoly G 15H / 530bar / 270bar Csatlakozók NA10mm / ⅜ NPSM NA8mm / ½ NPSM / ⅜ NPSM ¼ NPSM / ⅜ további szórópisztolyokhoz Átalakító csatlakozó A:M 16x1,5 / B: ⅜ NPSM Átalakító csatlakozó A:M 16x1,5 / B: ½ NPSM Glettszóró felszerelés Glett tartály mángorlóval / zsákos anyagokhoz AirLess glettszóró fúvóka 31/20 AirLess glettszóró fúvóka 35/20 AirLess glettszóró fúvóka 43/20 Fröcskölt struktúrájú szóróanyagfelhordó készlet Szórófej Struktúrfúvóka készlet 4, 6, 8, 10mm Fúvókatisztító tű Levegőtömlő NA9mm / 15m, gyorscsatlakozóval Fúvókahosszabítók / Konzolos szórópisztolyok Fúvókahosszabbító 15cm Fúvókahosszabbító 30cm Fúvókahosszabbító 60cm Külsőzárású (konzolos) szórópisztoly 150cm hosszú Külsőzárású (konzolos) szórópisztoly 270cm hosszú Az árváltoztatás és műszaki módosítás jogát fenntartjuk! 6

Konténeres felszívóegység B típusú csatlakozóval Magasnyomású tömlők NA6mm / M16x1,5 / 15m / 270bar / diszperziókhoz NA10mm / ⅜ NPSM / 15m / 210bar / magasviszkozitású anyagokhoz NA13mm / NPSM ½ / 15
