WILDCAT PUMA / / LEOPARD / JAGUAR

Átírás

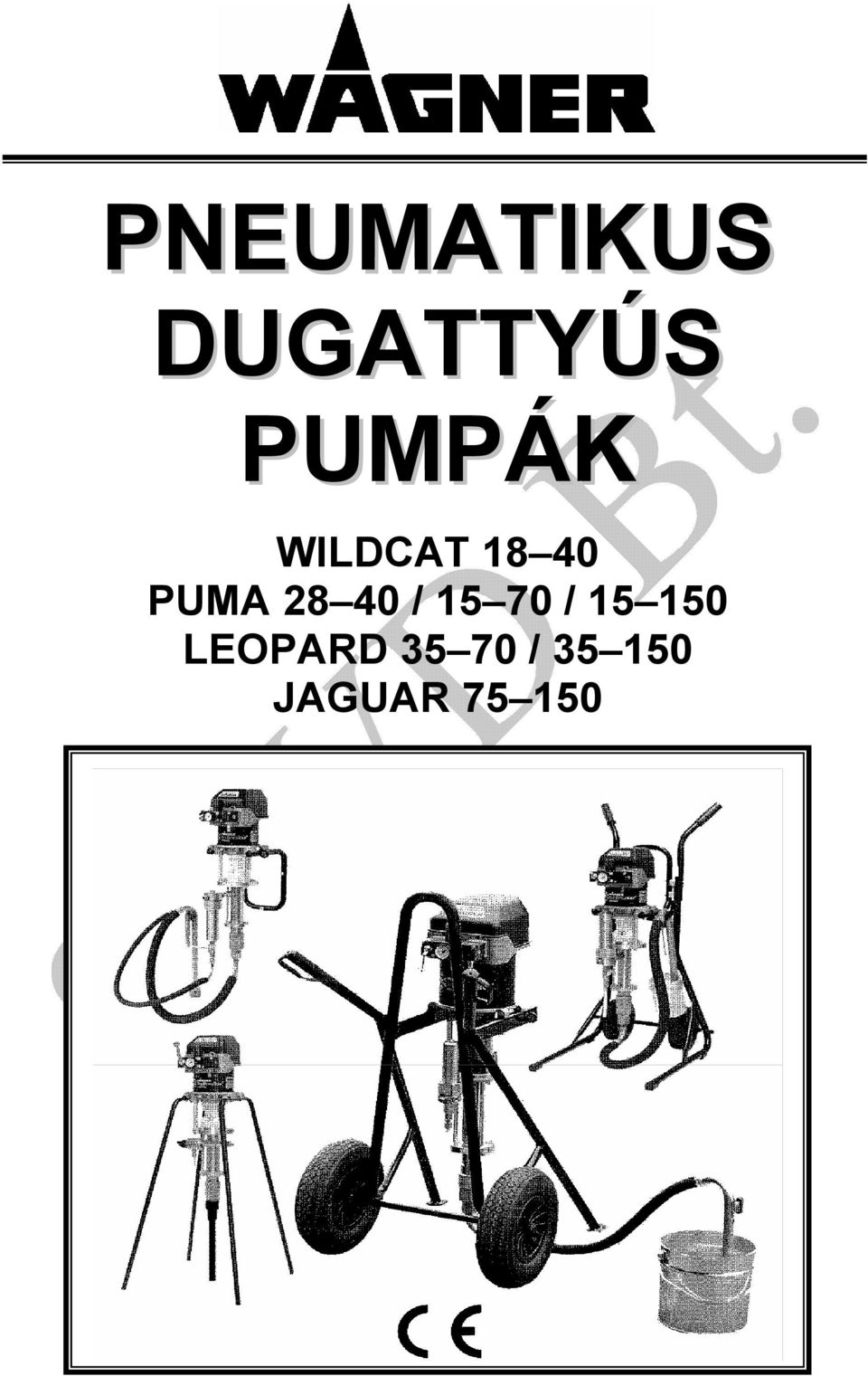

1 PNEUMATIKUS DUGATTYÚS PUMPÁK WILDCAT PUMA / / LEOPARD / JAGUAR

2 ÚTMUTATÓ 1.0 Ez a gépkönyv különböző információkat és útmutatást tartalmaz a dugattyús szivattyúk kezeléshez és karbantartásához. A berendezés használata csak akkor veszélytelen, ha minden tekintetben betartják e kézikönyv útmutatását! A gyártó által vállalt garancia csak az útmutató pontos betartása mellett érvényesíthető. Ez a kézikönyv több, különböző nyelven is megrendelhető: Nyelv: Rendelési szám: Német / Angol Francia / Holland Olasz / Spanyol Dán / Svéd JELMAGYARÁZAT 1.1 VIGYÁZAT! Ez a figyelmeztetés abban az esetben jelenik meg, amennyiben súlyos sérüléshez, vagy halálos kimenetelű balesethez is vezethet a gépkönyv kezelési utasításainak figyelmen kívül hagyása. FIGYELEM! Ez a felírat minden esetben arra figyelmeztet, hogy a gépkönyv kezelési utasításainak figyelmen kívül hagyása a készülék meghibásodásához, károsodásához vezethet. FONTOS TUDNIVALÓ! Ez a jelzés minden esetben különleges, szokatlan dolgokra figyelmeztet. VIGYÁZAT! A készülékekkel, csak a WAGNER szakszerviz által ajánlott felületkezelő anyagok hordhatók fel (2.3. fejezet). Egyéb anyagok alkalmazása garanciavesztést von maga után. A berendezéseket csak kiképzett szakszemélyzet kezelheti! 2

3 BIZTONSÁGI ELŐÍRÁSOK 1.2 FONTOS TUDNIVALÓ Az AirLess és AirCoat szóró berendezések biztonságtechnikai előírásainak szabályozása a következők szerint történik: a) Európai szabvány felületkezelő anyagok szóró- és permetezőkészülékei biztonsági előírások (EN 1953; 1998). b) Az Iparkamara (európai) előírásai Folyadék sugárral történő munkavégzés (BGV D15) és Munkálatok felületkezelő anyagokkal (BGV D25). c) Az Iparkamara (európai) építési és kivitelezési szabályozásokról szóló irányelvei a folyadékok szórásához (szóró-berendezések) (ZH 1/406). VIGYÁZAT! A szórási folyamatok biztonsága érdekében az alábbiak betartása elengedhetetlenül szükséges: AZ INJEKTÁLÁS (BEFECSKENDEZÉS) VESZÉLYEI: A szórópisztolyt minden esetben, amikor a munkát megszakítjuk, vagy a fúvókát összeill. szétszereljük nyomásmentesíteni, és biztosítani kell (megakadályozva a véletlenszerű működést)! Soha ne irányítsuk a szórópisztolyt másokra, vagy saját magunkra, mert a szórósugár ereje a szórt anyagot mélyen az emberi bőr alá juttatva komoly sérüléseket okozhat! Ne nyúljunk kézzel (még ujjunkkal sem) a szórósugárba! Ha a szórt festék, tisztítószer, vagy egyéb anyag mégis bőrsérülést okozna, úgy azonnal forduljuk orvoshoz! Feltétlenül tájékoztatva az orvost a szórt anyagról és a szórás erősségéről is! TISZTÍTÓSZEREK, TISZTÍTÓSZERSZÁMOK: Csak olyan tisztítószereket szabad a pisztoly tisztításánál felhasználni, melyeknek lobbanáspontja minimum 5 kelvin fokkal magasabb, mint a környezet hőmérséklete. A készülék külső részét, csak oldószeres tisztítókendővel, vagy ecsettel szabad letörölni! Nem szabad éles szerszámmal kapargatni. TILOS a hígítót, vagy tisztítószert a szórópisztollyal ráhordani!!! TISZTÍTÁS: A pisztoly tisztításakor TILOS az átmosóanyagot (túlhígított festék, vagy egyéb szóróanyag) zárt tartályba üríteni, mert a levegővel keveredő gázok robbanóelegyet alkotnak!!! MUNKAVÉDELEM: Zárt térben történő szórás estén (szórókabin, vagy szórófal) egészségvédelemi szempontból nagyon fontos a szellőztetés, ill. elszívás biztosítása. A munkakörrel járó egészségkárosodás elkerülése érdekében fontos betartani a gyártó által előírt szóróanyagokra és tisztítószerekre vonatkozó kritériumokat, valamint a kötelező munkavédelmi szabályokat: A bőrön és légutakon keresztül nagy mennyiségű mérgező anyag kerülhet a szervezetbe, mely az anyagtól függően rövidebb-hosszabb időn belül tartós egészségkárosodást okoz!!! Ezért feltétlenül szükséges védőkesztyű, védőruha és légzőmaszk használata! VISSZALÖKŐERŐ: Magasnyomáson történő szóráskor erős visszalökőerő léphet fel! A pisztoly megnyitáskor visszalök, ha erre valaki nincs felkészülve, könnyen elveszítheti egyensúlyát, mely önmagára és másokra nézve is rendkívül balesetveszélyes! 3

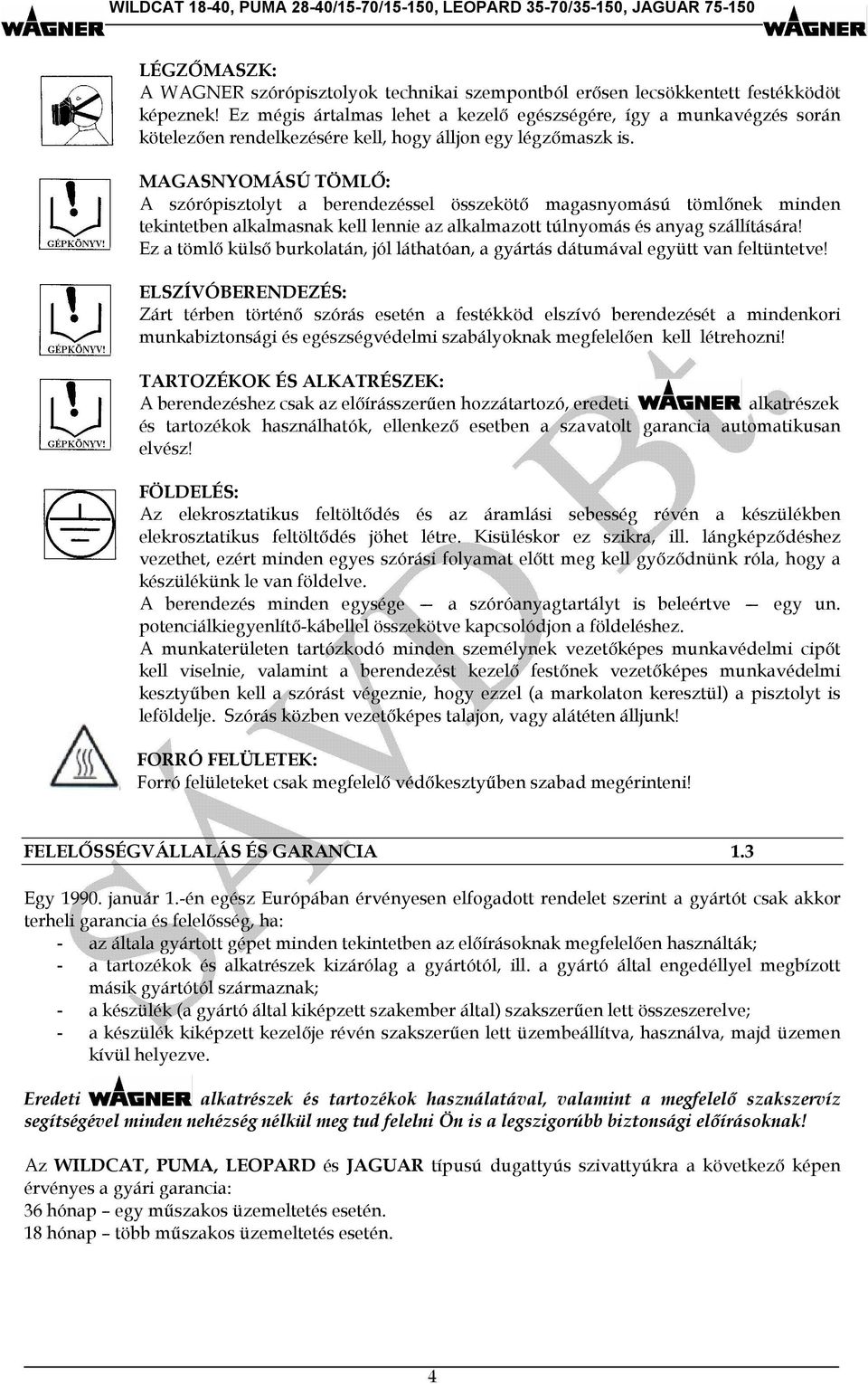

4 LÉGZŐMASZK: A WAGNER szórópisztolyok technikai szempontból erősen lecsökkentett festékködöt képeznek! Ez mégis ártalmas lehet a kezelő egészségére, így a munkavégzés során kötelezően rendelkezésére kell, hogy álljon egy légzőmaszk is. MAGASNYOMÁSÚ TÖMLŐ: A szórópisztolyt a berendezéssel összekötő magasnyomású tömlőnek minden tekintetben alkalmasnak kell lennie az alkalmazott túlnyomás és anyag szállítására! Ez a tömlő külső burkolatán, jól láthatóan, a gyártás dátumával együtt van feltüntetve! ELSZÍVÓBERENDEZÉS: Zárt térben történő szórás esetén a festékköd elszívó berendezését a mindenkori munkabiztonsági és egészségvédelmi szabályoknak megfelelően kell létrehozni! TARTOZÉKOK ÉS ALKATRÉSZEK: A berendezéshez csak az előírásszerűen hozzátartozó, eredeti alkatrészek és tartozékok használhatók, ellenkező esetben a szavatolt garancia automatikusan elvész! FÖLDELÉS: Az elekrosztatikus feltöltődés és az áramlási sebesség révén a készülékben elekrosztatikus feltöltődés jöhet létre. Kisüléskor ez szikra, ill. lángképződéshez vezethet, ezért minden egyes szórási folyamat előtt meg kell győződnünk róla, hogy a készülékünk le van földelve. A berendezés minden egysége a szóróanyagtartályt is beleértve egy un. potenciálkiegyenlítő-kábellel összekötve kapcsolódjon a földeléshez. A munkaterületen tartózkodó minden személynek vezetőképes munkavédelmi cipőt kell viselnie, valamint a berendezést kezelő festőnek vezetőképes munkavédelmi kesztyűben kell a szórást végeznie, hogy ezzel (a markolaton keresztül) a pisztolyt is leföldelje. Szórás közben vezetőképes talajon, vagy alátéten álljunk! FORRÓ FELÜLETEK: Forró felületeket csak megfelelő védőkesztyűben szabad megérinteni! FELELŐSSÉGVÁLLALÁS ÉS GARANCIA 1.3 Egy január 1.-én egész Európában érvényesen elfogadott rendelet szerint a gyártót csak akkor terheli garancia és felelősség, ha: - az általa gyártott gépet minden tekintetben az előírásoknak megfelelően használták; - a tartozékok és alkatrészek kizárólag a gyártótól, ill. a gyártó által engedéllyel megbízott másik gyártótól származnak; - a készülék (a gyártó által kiképzett szakember által) szakszerűen lett összeszerelve; - a készülék kiképzett kezelője révén szakszerűen lett üzembeállítva, használva, majd üzemen kívül helyezve. Eredeti alkatrészek és tartozékok használatával, valamint a megfelelő szakszervíz segítségével minden nehézség nélkül meg tud felelni Ön is a legszigorúbb biztonsági előírásoknak! Az WILDCAT, PUMA, LEOPARD és JAGUAR típusú dugattyús szivattyúkra a következő képen érvényes a gyári garancia: 36 hónap egy műszakos üzemeltetés esetén. 18 hónap több műszakos üzemeltetés esetén. 4

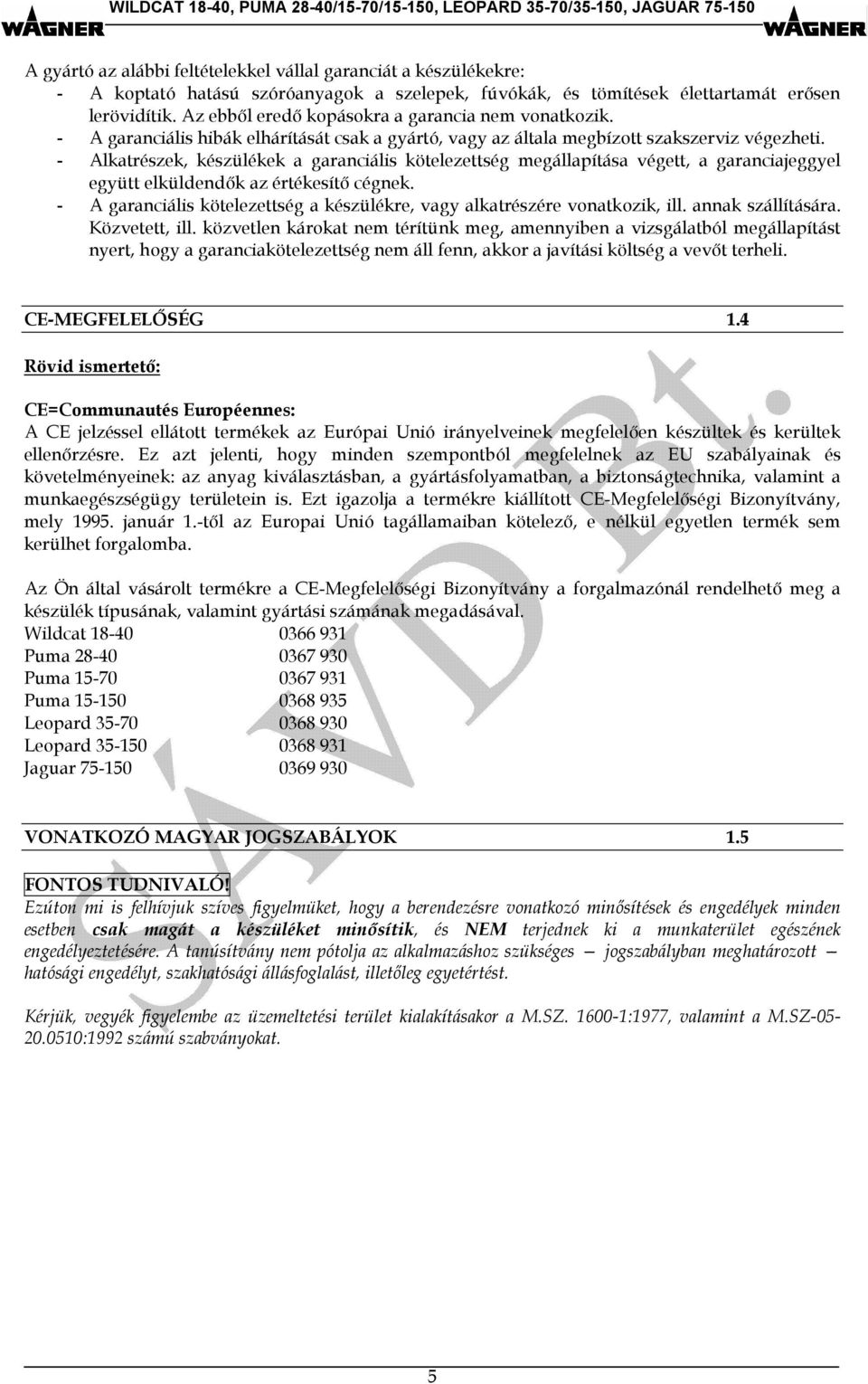

5 A gyártó az alábbi feltételekkel vállal garanciát a készülékekre: - A koptató hatású szóróanyagok a szelepek, fúvókák, és tömítések élettartamát erősen lerövidítik. Az ebből eredő kopásokra a garancia nem vonatkozik. - A garanciális hibák elhárítását csak a gyártó, vagy az általa megbízott szakszerviz végezheti. - Alkatrészek, készülékek a garanciális kötelezettség megállapítása végett, a garanciajeggyel együtt elküldendők az értékesítő cégnek. - A garanciális kötelezettség a készülékre, vagy alkatrészére vonatkozik, ill. annak szállítására. Közvetett, ill. közvetlen károkat nem térítünk meg, amennyiben a vizsgálatból megállapítást nyert, hogy a garanciakötelezettség nem áll fenn, akkor a javítási költség a vevőt terheli. CE-MEGFELELŐSÉG 1.4 Rövid ismertető: CE=Communautés Européennes: A CE jelzéssel ellátott termékek az Európai Unió irányelveinek megfelelően készültek és kerültek ellenőrzésre. Ez azt jelenti, hogy minden szempontból megfelelnek az EU szabályainak és követelményeinek: az anyag kiválasztásban, a gyártásfolyamatban, a biztonságtechnika, valamint a munkaegészségügy területein is. Ezt igazolja a termékre kiállított CE-Megfelelőségi Bizonyítvány, mely január 1.-től az Europai Unió tagállamaiban kötelező, e nélkül egyetlen termék sem kerülhet forgalomba. Az Ön által vásárolt termékre a CE-Megfelelőségi Bizonyítvány a forgalmazónál rendelhető meg a készülék típusának, valamint gyártási számának megadásával. Wildcat Puma Puma Puma Leopard Leopard Jaguar VONATKOZÓ MAGYAR JOGSZABÁLYOK 1.5 FONTOS TUDNIVALÓ! Ezúton mi is felhívjuk szíves figyelmüket, hogy a berendezésre vonatkozó minősítések és engedélyek minden esetben csak magát a készüléket minősítik, és NEM terjednek ki a munkaterület egészének engedélyeztetésére. A tanúsítvány nem pótolja az alkalmazáshoz szükséges jogszabályban meghatározott hatósági engedélyt, szakhatósági állásfoglalást, illetőleg egyetértést. Kérjük, vegyék figyelembe az üzemeltetési terület kialakításakor a M.SZ :1977, valamint a M.SZ :1992 számú szabványokat. 5

6 6

7 LEÍRÁS 2.0 SZÁLLÍTÁSI KISZERELÉS 2.1 A pneumatikus dugattyús szivattyúk az alábbi egységekből épülnek fel: Festékfokozat Levegőmotor Csatlakozóelemek Levegőnyomás szabályzó az AirLess üzemmódhoz Leválasztó olaj 250ccm CE megfelelőségi bizonylat Az 1/4. Fejezetben leírtak alapján! Gépkönyv Magyar nyelvű A pontos szállítási terjedelmet mindenkor a megrendelés szerinti szállítólevél határozza meg. A szóráskész készülékek alapfelszereltségéről a 6. fejezet nyújt tájékoztatást. FELHASZNÁLÁSI TERÜLETEK 2.2 Felhasználási terület WILDCAT PUMA PUMA LEOPARD LEOPARD JAGUAR Bútoripar Konyaberendezés gyártás Asztalosipar Ajtó- és ablakgyártás Acélfeldolgozó ipar Tehergépjármű ipar Hajógyártás Jelmagyarázat: Ajánlott Megfelelő Nem ajánlott FELDOLGOZHATÓ SZÓRÓANYAGOK 2.3 Felületkezelő anyagok WILDCAT PUMA PUMA LEOPARD LEOPARD JAGUAR Vizesbázisú anyagok Oldószeres festékek Alapozók Epoxy- és pliuretán lakkok, Fenollakkok, olajok Folyékony műanyagok Vízbázisú alvázvédők Jelmagyarázat: Ajánlott Megfelelő Nem ajánlott 7

8 FIGYELEM! Durva és nagyobb, éles szemcsés adalékot tartalmazó bevonóanyagok szórására ne használjuk a készüléket, mert ezek erősen koptatják a szivattyút, a szelepeket és a tömítéseket, a magasnyomású tömlőt, valamint a szórópisztolyt és a fúvókát is. Ezzel jelentősen megrövidítik a készülék lés a szórópisztoly élettartamát. Felhívjuk figyelmét, hogy a szóróanyag okozta kopásokból eredő meghibásodásokra nem érvényes a gyári garancia! ADATOK 2.4 A SZÁLLÍTÓEGYSÉGEK ALAPANYAGA Ház rozsdamentes acél Dugattyú rozsdamentes acél és keménykróm Szelepgolyó rozsdamentes acél Szelepülék keményfém O-gyűrűk teflon V-tömítések általános PE/TG PE TG = polyethilén UHMW = Teflon (PTFE) grafittal 8

9 MŰSZAKI ADATOK MEGNEVEZÉS EGY- SÉG WILDCAT PUMA PUMA LEOPARD PUMA LEOPARD JAGUAR Áttétel 18:1 28:1 35:1 35:1 15:1 35:1 75:1 Kettőslöketenkénti szállítóteljesítmény cm Max. Üzemi túlnyomás bar Max. Üzemi löketszám Min. - Max. belépő levegőnyomás Belépő levegőcsatlakozó belső Ø Sűrítettlevegő ** csatlakozó min. Ø Levegő felhasználás kettőslöketenként 6 bar nyomáson Zajnyomásszint max. üzemi nyomáson* Zajnyomásszint 6 bar üzemi nyomáson* Zajnyomásszint 4 bar üzemi nyomáson* Levegőmotor dugattyúátmérője Anyagcsatlakozó Ø belső menet Anyagcsatlakozó Ø külső menet DL/ perc bar 2,5-8 2,5-8 2,5-8 2,5-7,1 2,5-8 2,5-7,7 2,5-7,1 Zoll Inch G½ G½ G½ G½ G½ G½ G1 mm nl 5,3 8,3 8,3 18,6 16,5 37,3 79,9 db(a) db(a) db(a) mm Zoll Inch Zoll Inch G¾ G¾ G1 G1 G1 G1 G1 G⅜ G⅜ G⅜ G⅜ G⅜ G⅜ G⅜ Súly kg Anyag PH értéke ph 3,5 9 Max. szivattyúbemeneti anyagnyomás bar 20 Anyaghőmérséklet ºC Környezeti hőmérséklet ºC A készülék megengedett dőlésszöge üzemeltetés közben szögº ± 10 * Az A-szűrőértékű kibocsátott zajnyomásszintet vízzel történő szórásnál, 1 méter távolságban, oldalirányból mérték. Az ellenőrző méréseket az SUVA (Svájci Állami Balesetvédelmi Intézet) végezte. ** A sűrítettlevegőnek olaj- és vízmentesnek kell lennie! Megfelelve ezzel az ISO minőségi előírásának, mely pontjában 40µm / +7 / 5mg/m 3 értékhatárt állapít meg. 9

10 AJÁNLOTT TÖMÍTÉSEK A speciális WAGNER tömítéseket az alábbi négy anyagból állítják elő: Kód Anyag megnevezés Szín L Bőr sötétbarna TG Teflon grafittal fekete PE Poliethylén UHMW átlátszó T Teflon fehér Minden anyag rendelkezik az alábbi tulajdonságok valamely fokozatával, mely tömítőképességét is befolyásolja. L TG PE T Mechanikus szilárdság alacsony jó jó alacsony Súrlódási tényező alacsony nagyon jó jó nagyon jó Tömítő képesség jó* jó jó jó Kémiai ellenálló képesség alacsony jó nagyon jó nagyon jó Hőtűrő képesség jó alacsony - jó nagyon jó alacsony * Koptató hatású anyagok esetén Általános kombinációk Normál szivattyúk Nagyterhelhetőségű szivattyúk kétkomponensű berendezések edzőszállító szivattyúi PE/TG PE/L PE/T 10

11 MÉRETEK ÉS CSATLAKOZÓK WILDCAT PUMA PUMA LEOPARD PUMA LEOPARD JAGUAR A A B B C ~313 ~313 ~313 ~430 ~313 ~430 ~595 C D D E E F F G G H H I ovális 20x35 25 ovális 20x35 ovális 20x35 I J M6 M6 M6 M6 M6 M6 M8 J K G¾ G¾ G1 G1 G1 G1 G1½ K L G⅜ G⅜ G⅜ G⅜ G⅜ G⅜ G⅜ L M G½ G½ G½ G½ G½ G½ G1 M N G¼ G¼ G¼ G¼ G¼ G¼ - N O ,5 O P P Q Q R R S S T T 11

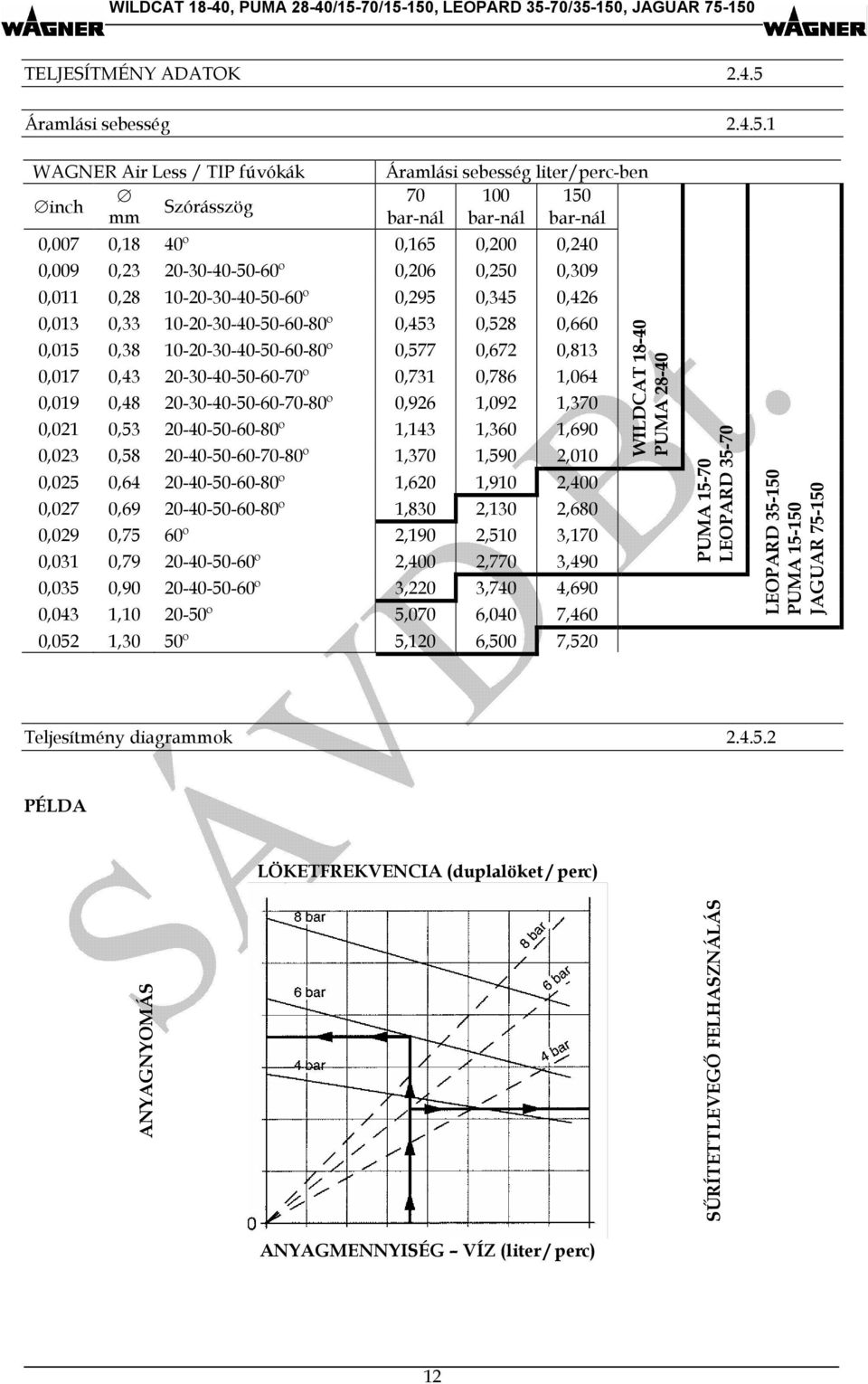

12 TELJESÍTMÉNY ADATOK Áramlási sebesség WAGNER Air Less / TIP fúvókák inch Szórásszög mm Áramlási sebesség liter/perc-ben bar-nál bar-nál bar-nál 0,007 0,18 40º 0,165 0,200 0,240 0,009 0, º 0,206 0,250 0,309 0,011 0, º 0,295 0,345 0,426 0,013 0, º 0,453 0,528 0,660 0,015 0, º 0,577 0,672 0,813 0,017 0, º 0,731 0,786 1,064 0,019 0, º 0,926 1,092 1,370 0,021 0, º 1,143 1,360 1,690 0,023 0, º 1,370 1,590 2,010 0,025 0, º 1,620 1,910 2,400 0,027 0, º 1,830 2,130 2,680 0,029 0,75 60º 2,190 2,510 3,170 0,031 0, º 2,400 2,770 3,490 0,035 0, º 3,220 3,740 4,690 0,043 1, º 5,070 6,040 7,460 0,052 1,30 50º 5,120 6,500 7,520 WILDCAT PUMA PUMA LEOPARD LEOPARD PUMA JAGUAR Teljesítmény diagrammok PÉLDA LÖKETFREKVENCIA (duplalöket / perc) ANYAGNYOMÁS SŰRÍTETTLEVEGŐ FELHASZNÁLÁS ANYAGMENNYISÉG VÍZ (liter / perc) 12

13 DIAGRAMM A WILDCAT TÍPUSHOZ LÖKETFREKVENCIA (duplalöket / perc) ANYAGNYOMÁS SŰRÍTETTLEVEGŐ FELHASZNÁLÁS ANYAGMENNYISÉG VÍZ (liter / perc) A = 8 bar (0,8 MPa / 116 psi) levegőnyomás B = 6 bar (0,6 MPa / 87 psi) levegőnyomás C = 4 bar (0,4 MPa / 58 psi) levegőnyomás DIAGRAMM A PUMA TÍPUSHOZ LÖKETFREKVENCIA (duplalöket / perc) ANYAGNYOMÁS SŰRÍTETTLEVEGŐ FELHASZNÁLÁS ANYAGMENNYISÉG VÍZ (liter / perc) A = 8 bar (0,8 MPa / 116 psi) levegőnyomás B = 6 bar (0,6 MPa / 87 psi) levegőnyomás C = 4 bar (0,4 MPa / 58 psi) levegőnyomás 13

14 DIAGRAMM A PUMA TÍPUSHOZ LÖKETFREKVENCIA (duplalöket / perc) ANYAGNYOMÁS SŰRÍTETTLEVEGŐ FELHASZNÁLÁS ANYAGMENNYISÉG VÍZ (liter / perc) A = 8 bar (0,8 MPa / 116 psi) levegőnyomás B = 6 bar (0,6 MPa / 87 psi) levegőnyomás C = 4 bar (0,4 MPa / 58 psi) levegőnyomás DIAGRAMM A PUMA TÍPUSHOZ LÖKETFREKVENCIA (duplalöket / perc) ANYAGNYOMÁS SŰRÍTETTLEVEGŐ FELHASZNÁLÁS ANYAGMENNYISÉG VÍZ (liter / perc) A = 8 bar (0,8 MPa / 116 psi) levegőnyomás B = 6 bar (0,6 MPa / 87 psi) levegőnyomás C = 4 bar (0,4 MPa / 58 psi) levegőnyomás 14

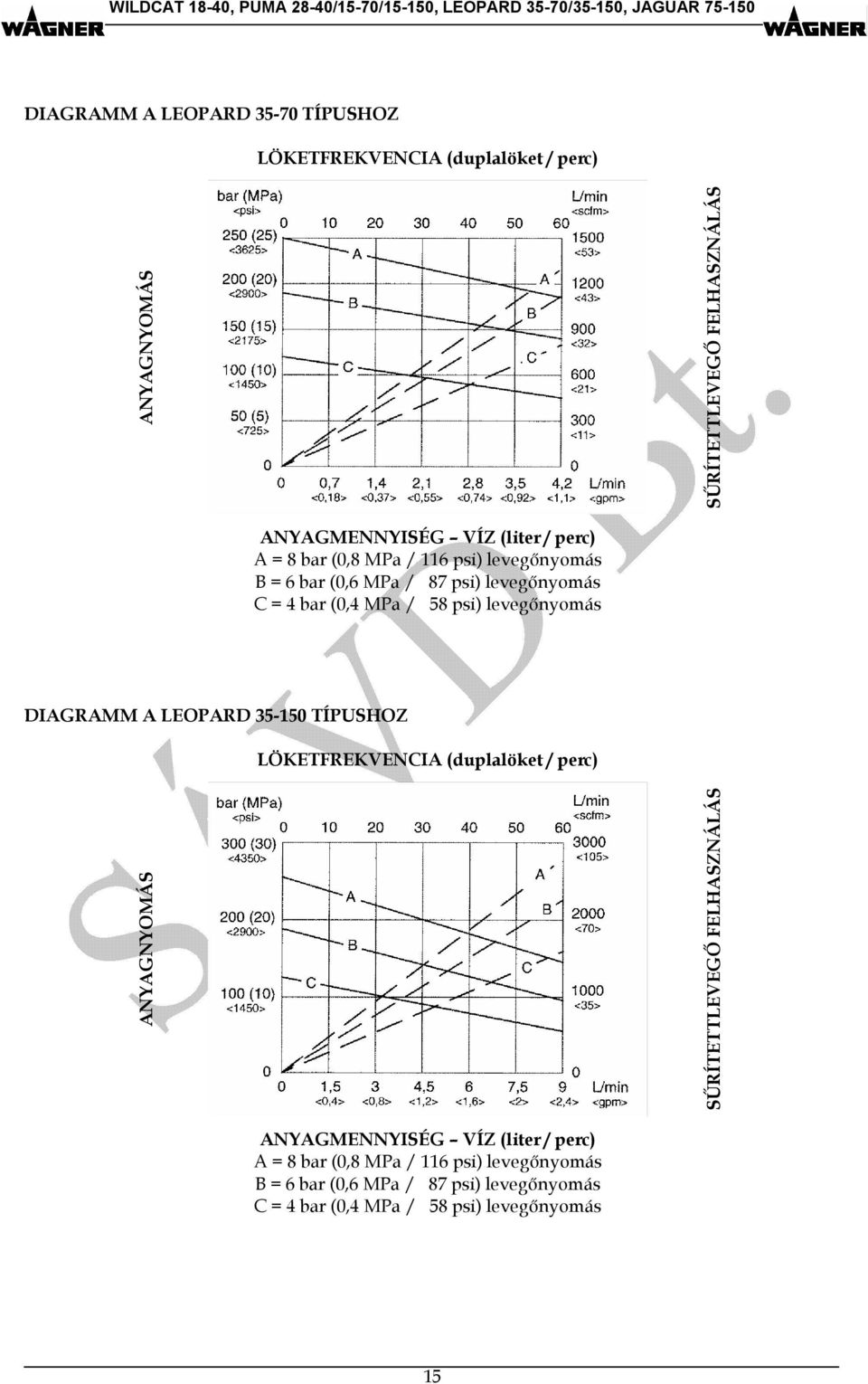

15 DIAGRAMM A LEOPARD TÍPUSHOZ LÖKETFREKVENCIA (duplalöket / perc) ANYAGNYOMÁS SŰRÍTETTLEVEGŐ FELHASZNÁLÁS ANYAGMENNYISÉG VÍZ (liter / perc) A = 8 bar (0,8 MPa / 116 psi) levegőnyomás B = 6 bar (0,6 MPa / 87 psi) levegőnyomás C = 4 bar (0,4 MPa / 58 psi) levegőnyomás DIAGRAMM A LEOPARD TÍPUSHOZ LÖKETFREKVENCIA (duplalöket / perc) ANYAGNYOMÁS SŰRÍTETTLEVEGŐ FELHASZNÁLÁS ANYAGMENNYISÉG VÍZ (liter / perc) A = 8 bar (0,8 MPa / 116 psi) levegőnyomás B = 6 bar (0,6 MPa / 87 psi) levegőnyomás C = 4 bar (0,4 MPa / 58 psi) levegőnyomás 15

16 DIAGRAMM A JAGUAR TÍPUSHOZ LÖKETFREKVENCIA (duplalöket / perc) ANYAGNYOMÁS SŰRÍTETTLEVEGŐ FELHASZNÁLÁS ANYAGMENNYISÉG VÍZ (liter / perc) A = 8 bar (0,8 MPa / 116 psi) levegőnyomás B = 6 bar (0,6 MPa / 87 psi) levegőnyomás C = 4 bar (0,4 MPa / 58 psi) levegőnyomás 16

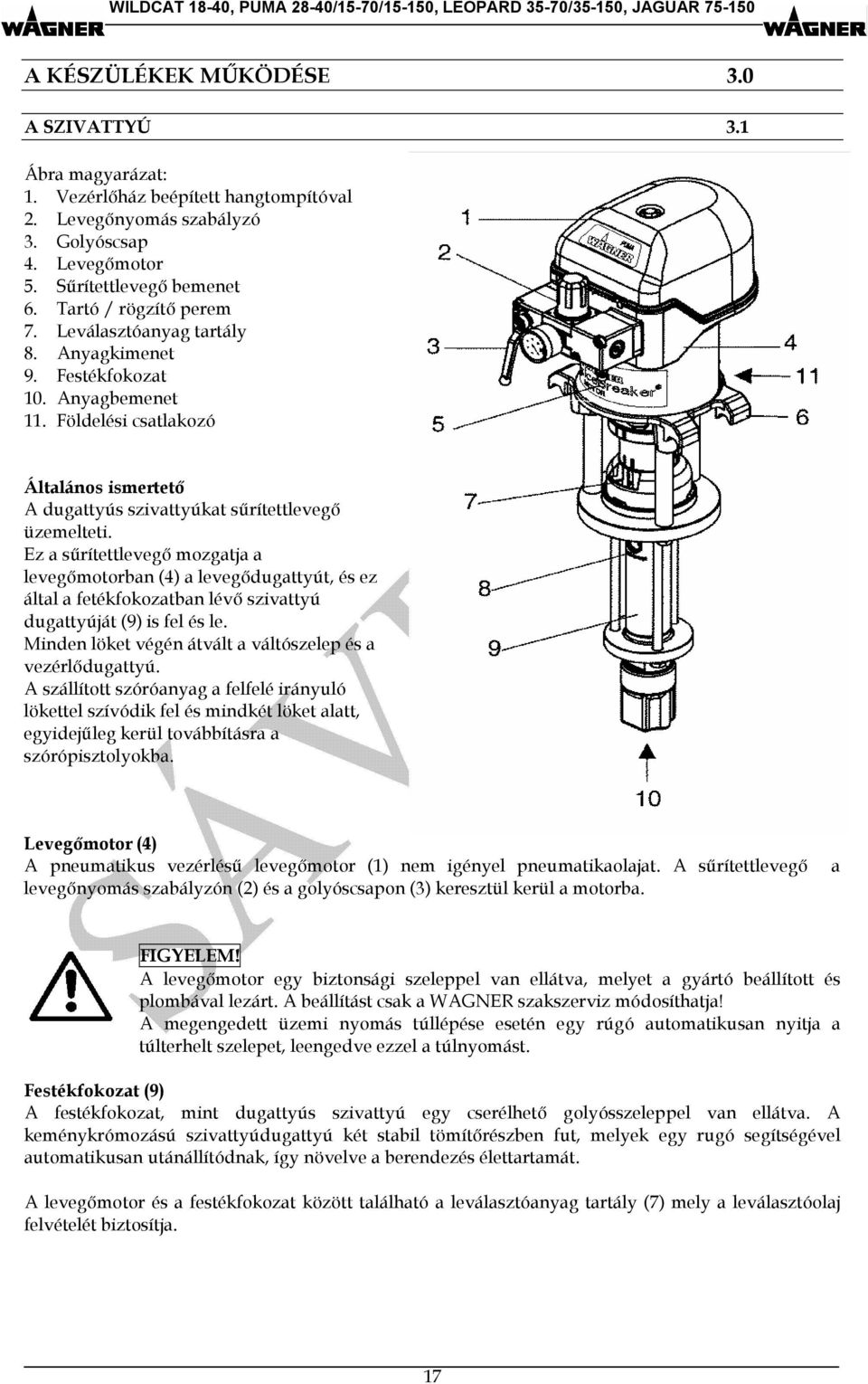

17 A KÉSZÜLÉKEK MŰKÖDÉSE 3.0 A SZIVATTYÚ 3.1 Ábra magyarázat: 1. Vezérlőház beépített hangtompítóval 2. Levegőnyomás szabályzó 3. Golyóscsap 4. Levegőmotor 5. Sűrítettlevegő bemenet 6. Tartó / rögzítő perem 7. Leválasztóanyag tartály 8. Anyagkimenet 9. Festékfokozat 10. Anyagbemenet 11. Földelési csatlakozó Általános ismertető A dugattyús szivattyúkat sűrítettlevegő üzemelteti. Ez a sűrítettlevegő mozgatja a levegőmotorban (4) a levegődugattyút, és ez által a fetékfokozatban lévő szivattyú dugattyúját (9) is fel és le. Minden löket végén átvált a váltószelep és a vezérlődugattyú. A szállított szóróanyag a felfelé irányuló lökettel szívódik fel és mindkét löket alatt, egyidejűleg kerül továbbításra a szórópisztolyokba. Levegőmotor (4) A pneumatikus vezérlésű levegőmotor (1) nem igényel pneumatikaolajat. A sűrítettlevegő levegőnyomás szabályzón (2) és a golyóscsapon (3) keresztül kerül a motorba. a FIGYELEM! A levegőmotor egy biztonsági szeleppel van ellátva, melyet a gyártó beállított és plombával lezárt. A beállítást csak a WAGNER szakszerviz módosíthatja! A megengedett üzemi nyomás túllépése esetén egy rúgó automatikusan nyitja a túlterhelt szelepet, leengedve ezzel a túlnyomást. Festékfokozat (9) A festékfokozat, mint dugattyús szivattyú egy cserélhető golyósszeleppel van ellátva. A keménykrómozású szivattyúdugattyú két stabil tömítőrészben fut, melyek egy rugó segítségével automatikusan utánállítódnak, így növelve a berendezés élettartamát. A levegőmotor és a festékfokozat között található a leválasztóanyag tartály (7) mely a leválasztóolaj felvételét biztosítja. 17

18 A NYOMÁSSZABÁLYZÓ EGYSÉG 3.2 Ábra magyarázat: 1. Nyomásszabályzó 2. Golyóscsap 3. Manométer 4. Sűrítettlevegő bemenet 5. Nyomásszabályzó szűrő (AirCoat berendezéseknél kiegészítőként beépíthető) A golyóscsap állásai: 1. Zárva: A levegőmotorban lévő munkanyomást leeresztjük / légtelenítjük. (A vezérlőlevegő nyomása még rendelkezésre áll.) 2. Zárva: A levegőmotor még nyomás alatt van. 3. Nyitva: Üzemi pozíció. Kép: Szivattyú

19 A MAGASNYOMÁSÚ SZŰRŐ (kiegészítőként beépíthető) 3.3 A NORMÁL MAGASNYOMÁSÚ SZŰRŐ (kiegészítőként beépíthető) A zavartalan üzemeltetés érdekében feltétlenül ajánlott a WAGNER magasnyomású szűrő használata! Minden pneumatikus szivattyú típushoz megrendelhető a speciálisan kifejlesztett változat. A szűrőbetéteket a felhasznált szóróanyagnak megfelelően lehet cserélni. Az adott készüléknek megfelelő magasnyomású szűrőt és az alkalmazott szűrőbetétek megtalálhatók a tartozékok jegyzékében. 1. Festékfokozat csatlakozó 2. Két anyagcsatlakozó 3. Nyomásmentesítés Felszerelési lehetőségek A SZŰRŐ-FESZETLENÍTŐ KOMBINÁCIÓ (kiegészítőként beépíthető) Ha csak kisebb mennyiségű felületkezelő anyagot akarunk kiszórni a rendelkezésre álló készülékkel, úgy a normál magasnyomású szűrőnél ( fejezet) lényegesen takarékosabb megoldást biztosít a szűrőfesztelenítő kombinációs egység használata. Használható a es típusú szivattyúkig. A szűrőbetétek a szóróanyagnak megfelelően cserélhetők. Az adott készüléknek megfelelő szűrőegység és az alkalmazott szűrőbetétek megtalálhatók a tartozékok jegyzékében. 1. Festékfokozat csatlakozó 2. Anyagkimenet 3. Visszafolyó 4. Váltószelep 19

20 ÜZENBEHELYEZÉS ÉS KEZELÉS 4.0 AZ ÜZEMBEHELYEZÉS ELŐKÉSZÜLETEI 4.1 FIGYELEM! Ferde talajon a készüléket üzembeállítás előtt rögzíteni kell! FELÁLLÍTÁS ÉS CSATLAKOZTATÁS Tájékoztató: Ez a pumpa AirCoat és AirLess rendszerű szóráshoz egyaránt felszerelhető. Amennyiben Ön nem a SprayPack (alapfelszereltségű szóráskész) berendezést rendelte meg, úgy a szükséges kiegészítők a tartozékok jegyzékéből kiolvashatók. Az első üzembe helyezés menete: 1. Szereljük fel a pumpát az állványra (6), a kocsira, vagy a falitartóra. 2. AirCoat rendszer esetében: Szereljük fel a hozzá tartozó szűrőnyomás-szabályzót (7), mely kiegészítőként beépíthető. 3. Szereljük fel a magasnyomású szűrőt (3), mely kiegészítőként beépíthető. 4. Szereljük fel a felszívó egységet (5), 5. a visszafolyó csövet (4), 6. a magasnyomású tömlőt és a szórópisztolyt (2) a gépkönyv utasításainak megfelelően. 20

21 FÖLDELÉS VIGYÁZAT! A pumpát és a berendezés összes többi egységét, mely a szórással kapcsolatban áll az alábbi séma szerint le kell földelni! Lásd: Biztonsági előírások, 1. fejezet. Vezeték keresztmetszetek: Szivattyú 4mm 2 Festéktartály 6mm 2 Szállító rendszer 16mm 2 Kamra 16mm 2 Elszívó / szóróállás 16mm 2 A földkábel csatlakoztatásának menete: 1. A végkarikával ellátott földkábelt csavarozzuk fel. 2. A földkábel rugós krokodilcsipeszét a szerelési oldalon csatlakoztassuk. 3. A festékanyag tartályt a szerelési oldalon csatlakoztassuk a földeléshez. 4. A szükséges többi egységet is a szerelési oldalon csatlakoztatva földeljük. 21

22 ÜZEMBE HELYEZÉS 4.2 FIGYELEM! 1. Soha ne irányítsuk a szórópisztolyt másokra, vagy saját magunkra, mert a szórósugár ereje a szórt anyagot mélyen az emberi bőr alá juttatva komoly sérüléseket okozhat! Ne nyúljunk kézzel (még ujjunkkal sem) a szórósugárba! Ha a szórt festék, tisztítószer, vagy egyéb anyag mégis bőrsérülést okozna, úgy azonnal forduljuk orvoshoz! Feltétlenül tájékoztatva az orvost a szórt anyagról és a szórás erősségéről is! 2. Minden üzembeállítás előtt a gépkönyv alábbi pontjait tartsuk szem előtt: - Biztosítsuk be a szórópisztolyt a lezáró billentyűvel. - Ellenőrizzük a megengedett üzemi nyomást. - Ellenőrizzük a csatlakozók tömítettségét. 3. A berendezésen elvégzendő feladatok előtt az alábbi állapotokról győződjünk meg: - A szivattyú, a magasnyomású tömlő és a szórópisztoly már nyomásmentesítve van. - A szórópisztoly a lezáró billentyűvel biztosítva van. - El van zárva a levegőellátás. 4. Minden munkakezdés előtt a gépkönyv alábbi pontjait feltétlenül vegyük figyelembe: - A biztonsági előírásokat a 1. fejezetben leírtak szerint be kell tartani! - Az üzembeállítás menetét szakszerűen végig kell vezetni! VÉSZLEÁLLÍTÁS Előre nem látható esetben, tehát vészhelyzetben a golyóscsapot (2) azonnal zárjuk el, és nyissuk ki a visszafolyószelepet. Lásd a fejezetben. A LEVÁLASZTÓ FOLYADÉK FELTÖLTÉSE Tájékoztató: A tömítések hosszú élettartama miatt nagyon fontos, hogy a szivattyú soha ne fusson szárazon. A berendezéshez mellékelt leválasztóolajat töltsük a megfelelő nyílásba! Töltési magasság: 1cm-rel a kehely pereme alatt. Leválasztó anyag: Rendelési száma Tájékoztató: A szivattyú üzembehelyezés utáni max. dőlésszöge szállításnál, mozgatásnál stb. ±30º -nál nem lehet több, ellenkező esetben után kell töltenünk a leválasztóolajat. A berendezés csak függőleges állapotban üzemelhet! 22

23 ALAPÁTÖBLÍTÉS Helyezzünk üres tartályt (5) a visszafolyócső (4) alá. 2. A felszívócsövet (7) merítsük tisztítóanyaggal telt tartályba (6). 3. Állítsuk a nyomásszabály-zót (1) kb. 0,5bar nyomásra. 4. Nyissuk ki a visszafolyószelepet (3). 5. Lassan nyissuk ki a golyóscsapot (2). 6. Úgy állítsuk be a levegőnyomást a nyomásszabályzóval (1), hogy a szivattyú egyenletesen működjön. 7. Addig hagyjuk keringeni az öblítést, amíg a készülékből már csak teljesen tiszta oldószer folyik a tartályba (5). 8. Zárjuk el a golyóscsapot (2). 9. Zárjuk el a visszafolyószelepet (3). 10. A szórópisztolyt fúvóka nélkül irányítsuk a tartályba (5) és nyissuk meg. 11. Lassan nyissuk ki a golyóscsapot (2). 12. Addig hagyjuk keringeni az öblítést, amíg a pisztolyból már csak teljesen tiszta oldószer folyik a tartályba (5). 13. Zárjuk el a golyóscsapot (2). 14. A rendszer nyomásmentesítése után zárjuk le a szórópisztolyt. 15. Biztosítsuk a szórópisztolyt. 16. A tartály (5) tartalmának elszállításáról a helyi előírásoknak megfelelően intézkedjünk. FELTÖLTÉS SZÓRÓANYAGGAL Helyezzünk üres tartályt (5) a visszafolyócső (4) alá. 2. A felszívócsövet (7) merítsük szóróanyaggal telt tartályba (6). Tájékoztató: Ha a szivattyú merev felszívóegységgel van ellátva, akkor csak a befolyóház közepéig merülhet el a tartályba töltött szóróanyagban. 3. Állítsuk a nyomásszabályzót (1) kb. 0,5bar nyomásra. 4. Nyissuk ki a visszafolyó-szelepet (3). 5. Lassan nyissuk ki a golyóscsapot (2). 6. Úgy állítsuk be a levegőnyomást a nyomás-szabályzóval (1), hogy a szivattyú egyenletesen működjön. 7. Mikor a készülékből már csak teljesen tiszta szóróanyag folyik a tartályba (5), akkor zárjuk el a golyóscsapot (2). 8. Zárjuk el a visszafolyó-szelepet (3). 23

24 9. A szórópisztolyt fúvóka nélkül irányítsuk a tartályba (5) és nyissuk meg. 10. Lassan nyissuk ki a golyóscsapot (2). 11. Amint a pisztolyból már csak teljesen tiszta, légbuborékmentes szóróanyag folyik a tartályba (5), akkor zárjuk el a golyóscsapot (2). 12. A rendszer nyomásmentesítése után zárjuk le a szórópisztolyt. 13. Biztosítsuk a szórópisztolyt. 14. A tartály (5) tartalmának elszállításáról a helyi előírásoknak megfelelően intézkedjünk. ÜZEMELTETÉS 4.3 A SZÓRÁS FOLYAMATA Biztosítsuk a szórópisztolyt és helyezzük bele a megfelelő fúvókát. 2. Lassan nyissuk ki a golyóscsapot (2). 3. Állítsuk be a nyomásszabályzóval (1) a kívánt üzeminyomás értékét. 4. A szórópisztoly gépkönyvében leírtak szerint állítsuk be az optimális szórásképet. 5. Kezdjük meg a munkát. RÖVID ÜZEMSZÜNET / A MUNKA MEGSZAKÍTÁSA Zárjuk le a szórópisztolyt. 2. Zárjuk a golyóscsapot (2). 3. A szórópisztoly billentyűjének meghúzásával nyomásmentesítsük a rendszert. 4. Zárjuk és biztosítsuk be a szórópisztolyt. FIGYELEM! Ha a berendezéssel kétkomponensű anyagot szórunk, úgy feltétlenül figyelembe kell vennünk az összetevők gyártó által megadott fazékidejét. Szükségszerűen be kell tartani a gyártó szóróanyagra vonatkozó előírásait! Minden esetben szükséges a leírt alapöblítés. 24

25 ÜZEMENKÍVÜL HELYEZÉS, TISZTÍTÁS Tájékoztató: Ha a berendezést karbantartás, ill. egyéb célból tisztítani kell, úgy ügyeljünk rá, hogy ne száradhasson, ne köthessen bele a szóróanyag maradéka! A tisztítás folyamata: 1. Szakítsuk meg a munkát a fejezetben leírtak szerint. 2. Alkalmazzuk az alapöblítést a fejezetben leírtak szerint. 3. A szórópisztoly karbantartását a saját gépkönyvében leírtaknak megfelelően végezzük el. 4. Tisztítsuk ki és ellenőrizzük a felszívóegységet és a szűrőt. 5. Magasnyomású szűrő használata esetén ezt is tisztítsuk ki és ellenőrizzük. 6. Takarítsuk le a berendezés külső burkolatát is. FIGYELEM! A szóráskész AirCoat berendezések esetén nem szabad a tartályt a nyomásszabályzónál oldószerrel tisztítani. 7. Állítsuk ismét össze a teljes berendezést. 8. Ellenőrizzük a leválasztóanyag mennyiségét a fejezetnek megfelelően. 9. Töltsük fel a teljes rendszert tisztítószerrel a fejezetben feltöltés szóróanyaggal leírtaknak megfelelően. Tájékoztató: Állásidőben a berendezés egészét töltsük fel tisztítószerrel! HOSSZÚTÁVÚ TÁROLÁS 4.4 Amennyiben hosszabb időn keresztül szeretnénk a berendezését üzemen kívül helyezni, tárolni, úgy alaposan át kell tisztítani az egész rendszert és fel kell tölteni korrózióvédő olajjal is! A leválasztóanyag tartályát is töltsük fel leválaszóanyaggal. A feltöltés folyamata: 1. A fejezet 1-8. pontjának megfelelően üzemenkívül helyezés, tisztítás járjunk el. 2. Öblítsük át a rendszert konzerválóanyaggal a fejezetnek megfelelően. 3. A levegőmotort pneumatikaolajjal konzerváljuk: Csatlakoztassuk az olajat a sűrítettlevegő bemeneti nyílásához, és néhány duplalöketre kapcsoljuk be a készüléket. 25

26 HIBAELHÁRÍTÁS ÉS KARBANTARTÁS 5.0 HIBAJALENSÉGEK MEGSZÜNTETÉSE 5.1 Hibajelenség: A hiba lehetséges oka: A hiba lehetséges megszüntetése: A levegőmotor nem indul be, állva A nyomásszabályzó egység marad. golyóscsapját nyissuk/zárjuk egymás után, vagy szakítsuk meg rövid időre a sűrítettlevegő ellátást. A szivattyú nem üzemel A manométer nem mutat sűrítettlevegő nyomást. (a levegő-nyomásszabályzó nem működik.) Eltömődött a fúvóka. Akadozó sűrítettlevegő ellátás. Eltömődött a szórópisztoly csőszűrője, vagy a magasnyomású szűrő betétje. Dugulás a festékfokozatban, vagy a magasnyomású tömlőben (pl.: megkötött a kétkomponensű anyag). Olaj került a csúszópalást egység kombinációba. A szivattyú időnként a csúcspontokon megáll. A sűrítettlevegő beáramlását rövid időre zárjuk le, vagy a szabályzót javítsuk meg, ill. cseréljük ki. A használati útmutatónak megfelelően tisztítsuk ki a fúvókát. Ellenőrizzük a sűrítettlevegő ellátást. Tisztítsuk, ill. cseréljük ki a szűrőket. Használjunk kifogástalan anyagot. Szereljük szét és tisztítsuk ki a festékfokozatot, cseréljük le a magasnyomású tömlőt. Távolítsuk el az olaj szennyeződést a csuszópalást egység kombinációból. Ellenőrizzük a zárócsatlakozót. (A szervizkönyv segítségével). Rossz a szóráskép Egyenetlenül dolgozik az anyagszivattyú; összeesik a szórósugár (pulzálás észlelhető) A szivattyú egyenletesen működik, mégsem szív fel anyagot. Állítsuk be a szórásképet a szórópisztoly gépkönyve alapján. Túl magas a szóróanyag viszkozitása. Túl alacsony a szórónyomás. Leragadt a szelep. Idegen anyag került a felszívószelepbe. Alulméretezett a sűrítettlevegő ellátó vezeték átmérője. Elhasználódtak a szelepek, a tömítések, vagy a dugattyú. A vezérlő- és munkalevegő szűrője eltömődött. A felszívóegység hollandi anyája meglazul, így levegőt szív fel. Eltömődött a felszívószűrő. A felszívószelep, vagy a dugattyúszelep golyója beragadt. Hígítsuk meg a szóróanyagot. Növeljük a levegő bemeneti nyomását. Használjunk kisebb fúvókát. Tisztítsuk ki az anyagellátó szivattyút, lehetőleg hagyjuk egy ideig állni benne a tisztítószert. Szereljük le a felszívószelep házát, tisztítsuk ki, és ellenőrizzük a szelepüléket. Szereljünk be nagyobb vezetéket, a műszaki adatokat lásd a fejezetben. Cseréltetnünk kell az alkatrészeket. Ellenőrizzük és szükség esetén tisztítsuk. Húzzuk meg a hollandert. Tisztítsuk meg a szűrőt. Tisztítószerrel mossuk át (szükség esetén légtelenítsük a készüléket). 26

27 A szivattyú elzárt pisztollyal is működik. Eljegesedik / lefagy a levegőmotor. Elhasználódtak a tömítések, a szelepek, a dugattyú. A túl magasan beállított löketszám eljegesedést okozhat. Túl sok a lecsapódott víz a sűrítettlevegő vezetékben. Cseréltetnünk kell az alkatrészeket. Csökkentsük a levegőnyomást, használjunk kisebb fúvókát. Be kell építenünk egy vízleválasztót. Ha nem tudjuk kiküszöbölni a fenti hibákat, illetve egyéb hibajelenségek tapasztalhatók berendezésünkön, abban az esetben feltétlenül forduljunk a WAGNER szakszerviz munkatársaihoz! KARBANTARTÁS Naponta vizsgáljuk meg a leválasztóanyagot a tartályban, ha szükséges töltsünk utána. 2. Naponta, vagy gyakori rendszerességgel vizsgáljuk meg a magasnyomású szűrőt, szükség esetén tisztítsuk ki, vagy cseréljük. 3. Minden alkalommal, mikor üzemen kívül helyezzük a berendezést a fejezetben leírtak szerint járjunk el. FIGYELEM! A berendezés szerelését, és az alkatrészek cseréjét csak a WAGNER által képesített szakszerelő végezheti el. Minden fajta szerelési munkálat elvégzéséhez szükséges a szervizkönyv használata. A szervizkönyv üzembiztonsági okok miatt, csak a WAGNER szakszerviz vezetőjének külön engedélyével szerezhető be a. VIGYÁZAT! A levegőmotor alkatrészeinek, tartozékainak leszerelése előtt, oldjuk le a sűritettlevegőhálózat csatlakozását: 1. Csavarjuk le a levegőtömlőt. 2. Állítsuk a golyóscsapot légtelenítő állásba 3.2. fejezet. 27

28 TARTOZÉKOK / SPRYPACK

29 TARTOZÉKOK JEGYZÉKE WILDCAT PUMA PUMA LEOPARD PUMA LEOPARD JAGUAR Pos. Megnevezés Rendelési szám A Dugattyús szivattyú Leválasztó olaj 250 ml a Leválasztó olaj 10 liter Földelő vezeték 3 méter Nyomásszabályzó szűrő kpl Szűrő - fesztelenítő komb. kpl Fesztelenítő cső kpl Magasnyomású szűrő HPF Falitartó a magasnyomású szűrőhöz Tömítés A18x22x2,5 réz Dupla csatlakozó G⅜ - M16x1, Tömítés A17x21x1,5 alum Dupla csatlakozó G⅜ - M20x Visszafolyócső NA13, M20x Visszafolyókönyök cink bevonattal Visszafolyócső NA13mm/M20x Tömítés alumínium Tömítés réz Dupla csatlakozó M36x Flexibilis felszívó-cső, fordítható Felszívócső kpl. (nagy szűrővel), műanyag Felszívócső kpl. (kis szűrővel), műanyag Felszívócső könyök Flexibilis felszívó-cső NA 25mm 22 Szűrő NA 25mm / 0,8 szemcse M28x1,5 23 Szűrő NA 25mm / 1,25 szemcse M28x1,5 24 Szűrőzsák 0,3 szemcseméret 25 Hosszabbító cső kpl. NA 25mm

30 26 Hosszabbító cső kpl. NA 13mm Felszívócső hordóhoz kpl Flexibilis felszívó tömlő NA 13mm Szűrő NA 13mm / 0,8 szemcsem. M15x Merev szívóegység rozsdamentes acél NA 25mm 31 Hosszabbító duplatömlőhöz NA 4mm/ ,5m /270bar; AC 32 Dupla csatlakozó M 16x1, (tömlőhosszabbítóhoz) 33 szórópisztoly GM3000 AirCoat 270bar, szűrővel 34 AirCoat Brillant fúvóka ld. táblázat Magasnyomású tömlő, NA4mm/ 7,5m/ bar (AirLess) 35 Magasnyomású tömlő, NA6mm/ 10m/ 270bar (AirLess) 35 Magasnyomású tömlő, NA10mm/ 15m/ bar (AirLess) 35 Magasnyomású tömlő, NA6mm/ 1,5m/ bar (AirLess) 36 szórópisztoly AG 09 S AirLess 270bar, szórópisztoly G 15 AirLess Standard fúvóka ld. táblázat Fali tartó kpl Állvány kpl Tartó a felszívó tömlőhöz Kerekek készletben, fogantyú Tömítés A18x22x2,5 alumínium Gyorscsatlakozó tömlőcsatlakozóval Emelőgyűrűs csavar db tartóláb literes tartálykészlet Visszafolyócső az 5 literes tartályhoz Visszafolyócső Dupla csatlakozó G⅜ - M16x1,5 az 5 literes tartályhoz

31 50 Dupla csatlakozó R¼ a levegőcső hosszabbítóhoz O-gyűrű 24,8x2 PTFE O-gyűrű 25x2 FEP Alátét PTFE 34/ 25x Szerszám készlet Kocsi HeavyDuty Fali tartó(szivattyú 90ºban elfordítható) 56 Ívelt felszívócső kpl literes tartályhoz szórópisztoly GM AirCoat 270bar, szűrő nélkül Duplatömlő, DL25 59 NA4mm/ 7,5 m/ 270bar Duplatömlő, DL66 60 NA4mm/ 7,5 m/ 270bar = kopó alkatrészek

32 SZÓRÁSKÉSZ KÉSZÜLÉKEK / SPRAY PACK Típus: Rendelési Szállítási terjedelem, azaz alapfelszereltség az alábbi szám: pozíciószámú alkatrészekből tevődik össze: Kocsis változat szórópisztollyal, a pisztolyhoz csatlakozó tömlővel és fúvókával: Spraypack WIDCAT AirCoat A, 1, 2, 3, 5, 6, 8, 10, 11, 15, 16, 17, 60, 58, 34 (11/40), 39, 41, 54 Spraypack PUMA AirLess A, 1, 2, 5, 6, 8, 10, 11, 15, 16, 17, 35, 36, 37 (11/40), 39, 41, 54 Spraypack PUMA AirCoat A, 1, 2, 3, 5, 6, 8, 10, 11, 15, 16, 17, 60, 58, 34 (11/40), 39, 41, 54 Spraypack PUMA AirLess A, 1, 2, 3, 5, 6, 8, 10, 11, 15, 16, 17, 60, 58, 34 (13/40), 39, 41, 54 Spraypack LEOPARD AirLess A, 1, 2, 5, 6, 8, 10, 11, 15, 16, 17, 35, 36, 37,(13/40), 39, 41, 54 Spraypack LEOPARD AirCoat A, 1, 2, 3, 5, 6, 8, 10, 11, 15, 16, 17, 60, 58, 34 (13/40), 39, 41, 54 Spraypack LEOPARD AirLess A, 1, 2, 5, 6, 8, 10, 11, 15, 16, 17, 35, 36, 37 (13/40), 54, 55 Spraypack JAGUAR AirLess A, 1, 2, 5, 6, 8, 10, 11, 15, 16, 17, 32, 35, 36, 37 (21/50), 54,55 Kocsis változat szórópisztoly, a pisztolyhoz csatlakozó tömlő és fúvóka nélkül: Spraypack WILDCAT szórópisztoly nélkül A, 1, 2, 5, 6, 8, 10, 11, 15, 16, 17, 39, 41, 54 Spraypack PUMA szórópisztoly nélkül A, 1, 2, 5, 6, 8, 10, 11, 15, 16, 17, 39, 41, 54 Spraypack PUMA szórópisztoly nélkül A, 1, 2, 5, 6, 8, 10, 11, 15, 16, 17, 39, 41, 54 Spraypack LEOPARD szórópisztoly nélkül A, 1, 2, 5, 6, 8, 10, 11, 15, 16, 17, 39, 41, 54 Spraypack PUMA szórópisztoly nélkül A, 1, 2, 5, 6, 10, 11, 15, 16, 17, 39, 41, 54 Spraypack LEOPARD szórópisztoly nélkül A, 1, 2, 5, 6, 8, 10, 11, 15, 16, 17, 54,55 Négy tartólábbal (kisebb mennyiségek felhasználásához): Spraypack WILDCAT AirCoat négy tartólábbal A, 1, 2, 3, 4, 8, 9, 15, 16, 19, 59, 33, 34 (11/40), 45, 48, 54 Spraypack WILDCAT AirCoat négy tartólábbal, 5 literes tartállyal A, 1, 2, 3, 6, 10, 11, 15, 16, 59, 33, 34 (11/40), 45, 46, 54 Spraypack PUMA AirCoat négy tartólábbal A, 1, 2, 3, 4, 8, 9, 15, 16, 19, 59, 33, 34, 45, 48, 54 Spraypack PUMA AirLess négy tartólábbal A, 1, 2, 4, 8, 9, 15, 16, 19, 35, 36, 37, 45, 48, 54 Spraypack PUMA AirCoat négy tartólábbal A, 1, 2, 3, 4, 8, 9, 15, 16, 19, 59, 33, 34 (11/40), 45, 48, 54 Falitartós változat szórópisztoly nélkül: Spraypack WILDCAT AirCoat falitartóval, szórópisztoly nélkül A, 1,2,3, 5, 6, 8, 11, 15, 16, 17,38, 54 Spraypack WILDCAT AirCoat falitartóval, szórópisztoly nélkül, A, 1,2,3, 6, 10, 11, 15, 16, 38, 46, 54 5 literes tartállyal Spraypack PUMA AirCoat falitartóval, szórópisztoly nélkül A, 1,2,3, 5, 6, 8, 10, 11, 15, 16, 17,38, 54 Spraypack PUMA AirLess falitartóval, szórópisztoly nélkül A, 1, 2, 5, 6, 8, 10, 11, 15, 16, 17, 38, 54 Spraypack LEOPARD AirLess falitartóval, szórópisztoly nélkül A, 1, 2, 5, 6, 8, 10, 11, 15, 16, 17, 38, 54 Spraypack PUMA AirLess falitartóval, szórópisztoly nélkül A, 1, 2, 5, 6, 8, 10, 11, 15, 16, 17, 38, 54 Spraypack LEOPARD AirLess falitartóval, szórópisztoly nélkül A, 1, 2, 5, 6, 10, 11, 15, 16, 17, 38, 54 32

33 ALKATRÉSZKATALÓGUS 7.0 HOGYAN RENDELJÜNK PÓTALKATRÉSZEKET? 7.1 Alkatrészek utánrendelésénél kérjük, hogy a pontos szállítás érdekében a következő információkat adja meg: A használt készülék típusa, gyártási száma (évjárat miatt). A felhasználás területi jellege. A rendelt alkatrész cikkszáma, neve, és a szükséges darabszám. Számlázási cím. Szállítási cím. Kapcsolattartó személy neve, elérhetősége. A szállítás módja (postai utánvét, saját elszállítás, a forgalmazó által történő kiszállítás, egyéb). JELMAGYARÁZAT AZ ALKATRÉSZEK JEGYZÉKÉHEZ 7.2 Különleges jelzések jelmagyarázata az alábbi fejezetek táblázataihoz. = Így jelöljük a kopóalkatrészeket. = Ezek az alkatrészek találhatók a javító készletben. 33

34 A PNEUMATIKUS DUGATTYÚS SZIVATTYÚ 7.3 WILDCAT PUMA PUMA LEOPARD PUMA LEOPARD JAGUAR Pos. Megnevezés Rendelési szám Dugattyús szivattyú Festékfokozat Levegőmotor Rugó Kuplung Kétoldali csatlakozó Tömítő gyűrű Tömítő gyűrű Kétoldali csatlakozó Indító nyomaték 25 Nm 25 Nm 25 Nm 25 Nm 50 Nm 50 Nm 50 Nm 34

35 LEVEGŐMOTOR WILDCAT, PUMA, LEOPARD

36 A LEVEGŐMOTOR ALKATRÉSZJEGYZÉKE WIDCAT 80 / 75 PUMA 100 / 75 PUMA 100 / 150 LEOPARD 150 / 75 LEOPARD 150 / 150 Pozícijegyz szám szám szám szám szám Meg- Rendelési Rendelési Rendelési Rendelési Rendelési Megnevezés Db Db Db Db Db Levegőmotor Vezérlő ház Rögzítő perem Dugattyú szár Cilinder cső Nyomólevegő cső Vezérlőlevegő cső Dugaszoló Tömítés, kieresztő Záró rész Hangtompító Fedél Szűrő, nyomólevegő Szűrő, vezérlőlevegő Oldal burkolat Vállas csavar Hangtompító lap Rugós szorító Elosztó darab Nyomásszabályzó Sarok-golyóscsap Csatlakozó Szűrőtartó Hangtompító lap Fojtószelep O-gyűrű O-gyűrű Szenzor Váltótolattyú Csúszó persely Dugattyú kpl Tömítő-feszítő gy Biztonsági szelep O-gyűrű O-gyűrű O-gyűrű O-gyűrű O-gyűrű O-gyűrű O-gyűrű Menet lezáró Menet lezáró Típusjelzés Menet lezáró Alátét tárcsa Csavar - hatlapfejű Anya - hatlapfejű Alátét Alátét Lemezcsavar Imbusz-fejü csavar M6x Alátét Tömítőgyűrű Csatlakozó talp Szorító

37 60 Imbusz-fejü csavar Rugós alátét Imbusz-fejü csavar O-gyűrű O-gyűrű O-gyűrű Tömítő gyűrű Manométer Záródugó Csatlakozó Márkajelzés Csatlakozó test Loctite ragasztó Loctite ragasztó Loctite ragasztó Beacon zsír Javítókészlet A javítókészlet tartalmazza Kopóalkatrész FIGYELEM! A berendezés szerelését, és az alkatrészek cseréjét csak a WAGNER által képesített szakszerelő végezheti el. Minden fajta szerelési munkálat elvégzéséhez szükséges a szervizkönyv használata. A szervizkönyv csak a WAGNER szakszerviz vezetőjének külön engedélyével szerezhető be a. 37

38 VIGYÁZAT! A levegőmotor alkatrészeinek, tartozékainak leszerelése előtt, oldjuk le a sűritettlevegőhálózat csatlakozását: 1. Csavarjuk le a levegőtömlőt. 2. Állítsuk a golyóscsapot légtelenítő állásba 3.2 fejezet. WILDCAT 80/75 PUMA 100/ LEOPARD 150/ Poz. Megnevezés Db Rendelési Rendelési Rendelési Db Db szám szám szám Nyomásszabályzó egység komplett Kopóalkatrész készlet a 20. pozíciószámhoz FIGYELEM! A berendezés szerelését, és az alkatrészek cseréjét csak a WAGNER által képesített szakszerelő végezheti el. Minden fajta szerelési munkálat elvégzéséhez szükséges a szervizkönyv használata. A szervizkönyv csak a WAGNER szakszerviz vezetőjének külön engedélyével szerezhető be a. 38

39 LEVEGŐMOTOR JAGUAR

40 A JAGUAR LEVEGŐMOTOR ALKATRÉSZJEGYZÉKE LEOPARD 220 / 150 Pozíció Megjegyzés Megnevezés Db Rendelési szám Levegőmotor Vezérlő ház Rögzítő perem Dugattyú szár Cilinder cső Nyomólevegő cső Vezérlőlevegő cső Dugaszoló Tömítés, kieresztő Záró rész Hangtompító Fedél Szűrő, nyomólevegő Szűrő, vezérlőlevegő Oldal burkolat Vállas csavar Hangtompító lap Rugós szorító Elosztó darab Nyomásszabályzó Sarok-golyóscsap Csatlakozó Szűrőtartó Fojtószelep O-gyűrű O-gyűrű Szenzor Váltótolattyú Csúszó persely Dugattyú Tömítő-feszítő gyűrű Biztonsági szelep O-gyűrű O-gyűrű O-gyűrű O-gyűrű O-gyűrű O-gyűrű Típusjelzés Menet lezáró Alátét tárcsa Csavar - hatlapfejű Anya - hatlapfejű Alátét Alátét Lemezcsavar Imbusz-fejű csavar Alátét Tömítőgyűrű Csatlakozó talp Szorító Imbusz-fejü csavar Rugós alátét Imbusz-fejű csavar O-gyűrű
