1 KEZELÉSI ÚTMUTATÓ FineSpray 06 LEVEGŐS SZÓRÓPISZTOLY

2 ALKATRÉSZ ÁBRA FineSpray 06 HP 36017** és MP 36026** FELSŐTARTÁLLYAL 2

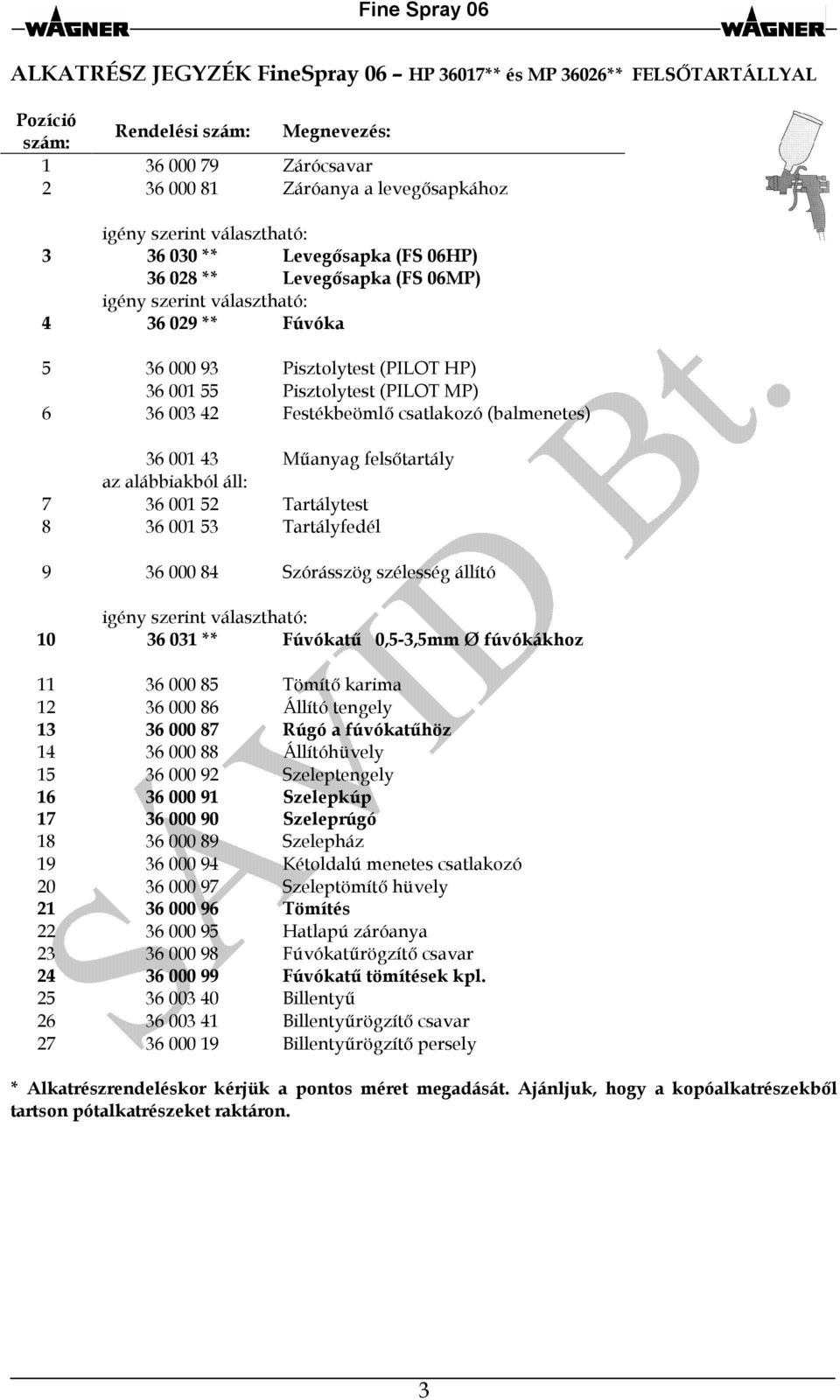

3 ALKATRÉSZ JEGYZÉK FineSpray 06 HP 36017** és MP 36026** FELSŐTARTÁLLYAL Pozíció szám: Rendelési szám: Megnevezés: Zárócsavar Záróanya a levegősapkához igény szerint választható: ** Levegősapka (FS 06HP) ** Levegősapka (FS 06MP) igény szerint választható: ** Fúvóka Pisztolytest (PILOT HP) Pisztolytest (PILOT MP) Festékbeömlő csatlakozó (balmenetes) Műanyag felsőtartály az alábbiakból áll: Tartálytest Tartályfedél Szórásszög szélesség állító igény szerint választható: ** Fúvókatű 0,5-3,5mm Ø fúvókákhoz Tömítő karima Állító tengely Rúgó a fúvókatűhöz Állítóhüvely Szeleptengely Szelepkúp Szeleprúgó Szelepház Kétoldalú menetes csatlakozó Szeleptömítő hüvely Tömítés Hatlapú záróanya Fúvókatűrögzítő csavar Fúvókatű tömítések kpl Billentyű Billentyűrögzítő csavar Billentyűrögzítő persely * Alkatrészrendeléskor kérjük a pontos méret megadását. Ajánljuk, hogy a kopóalkatrészekből tartson pótalkatrészeket raktáron. 3

4 ALKATRÉSZ JEGYZÉK FineSpray 06 a felsőtartályostól eltérő változatok FineSpray 06 HP 36024** és MP 36027** ANYAGTÖMLŐ CSATLAKOZÓVAL Pozíció szám: Rendelési szám: Megnevezés: Kétoldalú menetes csatlakozó FineSpray 06 HP 36025** SZÍVÓTARTÁLLYAL Pozíció szám: Rendelési szám: Megnevezés: Kétoldalú menetes csatlakozó igény szerint választható: ** Levegősapka (FS 06HP) ** Levegősapka (FS 06MP) Szívótartály kpl. Javítókészletek / Fúvókabetétek A javítókészletek a fontosabb kopóalkatrészeket tartalmazzák. A fúvókabetétek levegősapkából, fúvókából és fúvókatűből állnak ** Javítókészlet : FineSpray 06 HP ** Fúvókabetét : FineSpray 06 HP (Kivitel: Felsőtartály, anyagtömlő csatlakozó, szívótartály) Fúvókafelszereltség igény szerint: 0,5 0,8 1,0 1,2 1,5 1,8 2,0 2,5 3,0 3,5 mmø ** Javítókészlet : FineSpray 06 MP ** Fúvókabetét : csak FineSpray 06 MP (Kivitel: Felsőtartály, anyagtömlő csatlakozó) Fúvókafelszereltség igény szerint: 0,5 0,8 1,0 1,2 1,5 1,8 2,0 2,5 mmø * Alkatrészrendeléskor kérjük a pontos méret megadását. Ajánljuk, hogy a kopóalkatrészekből tartson pótalkatrészeket raktáron. 4

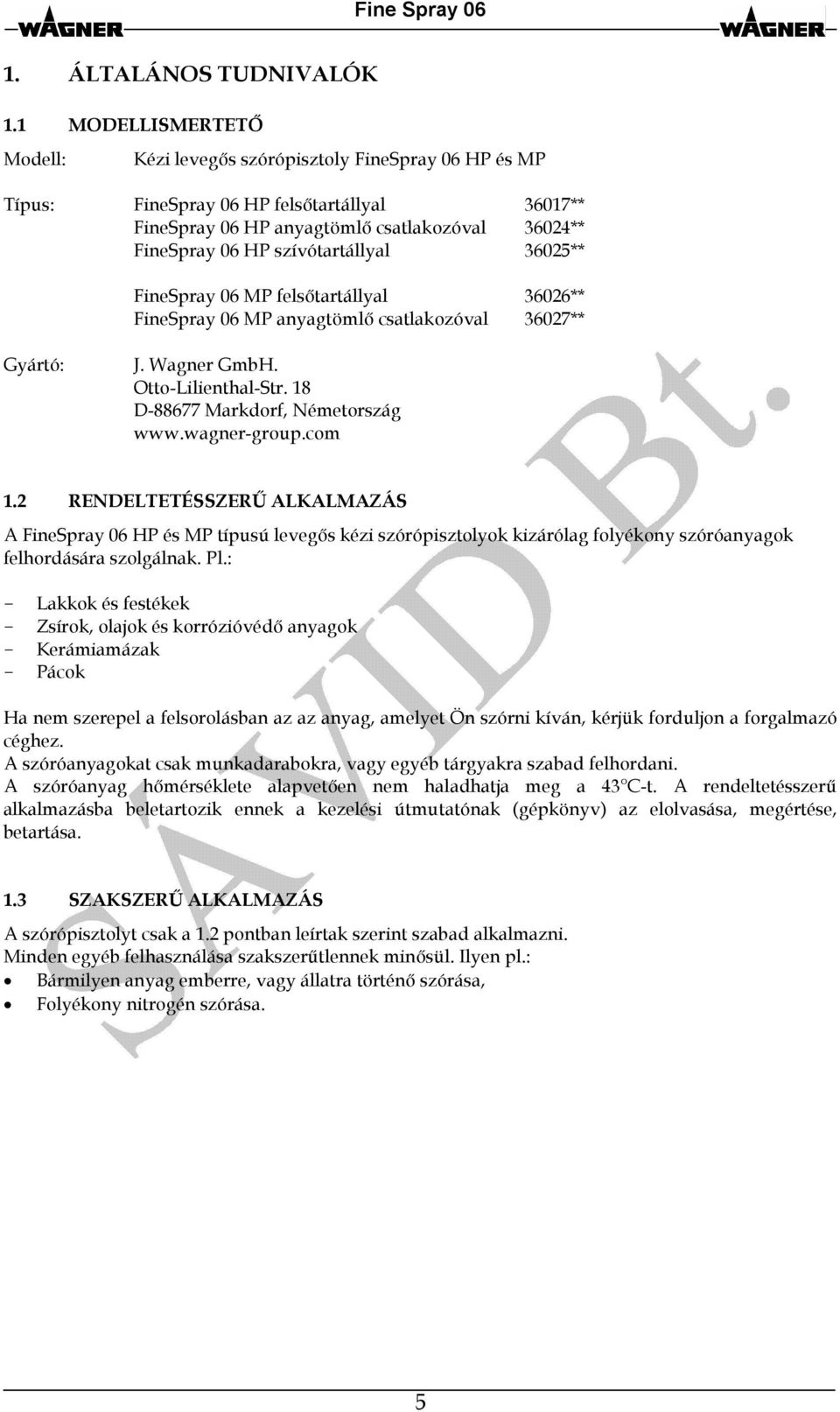

5 1. ÁLTALÁNOS TUDNIVALÓK 1.1 MODELLISMERTETŐ Modell: Kézi levegős szórópisztoly FineSpray 06 HP és MP Típus: FineSpray 06 HP felsőtartállyal 36017** FineSpray 06 HP anyagtömlő csatlakozóval 36024** FineSpray 06 HP szívótartállyal 36025** FineSpray 06 MP felsőtartállyal 36026** FineSpray 06 MP anyagtömlő csatlakozóval 36027** Gyártó: J. Wagner GmbH. Otto-Lilienthal-Str. 18 D Markdorf, Németország RENDELTETÉSSZERŰ ALKALMAZÁS A FineSpray 06 HP és MP típusú levegős kézi szórópisztolyok kizárólag folyékony szóróanyagok felhordására szolgálnak. Pl.: - Lakkok és festékek - Zsírok, olajok és korrózióvédő anyagok - Kerámiamázak - Pácok Ha nem szerepel a felsorolásban az az anyag, amelyet Ön szórni kíván, kérjük forduljon a forgalmazó céghez. A szóróanyagokat csak munkadarabokra, vagy egyéb tárgyakra szabad felhordani. A szóróanyag hőmérséklete alapvetően nem haladhatja meg a 43 C-t. A rendeltetésszerű alkalmazásba beletartozik ennek a kezelési útmutatónak (gépkönyv) az elolvasása, megértése, betartása. 1.3 SZAKSZERŰ ALKALMAZÁS A szórópisztolyt csak a 1.2 pontban leírtak szerint szabad alkalmazni. Minden egyéb felhasználása szakszerűtlennek minősül. Ilyen pl.: Bármilyen anyag emberre, vagy állatra történő szórása, Folyékony nitrogén szórása. 5

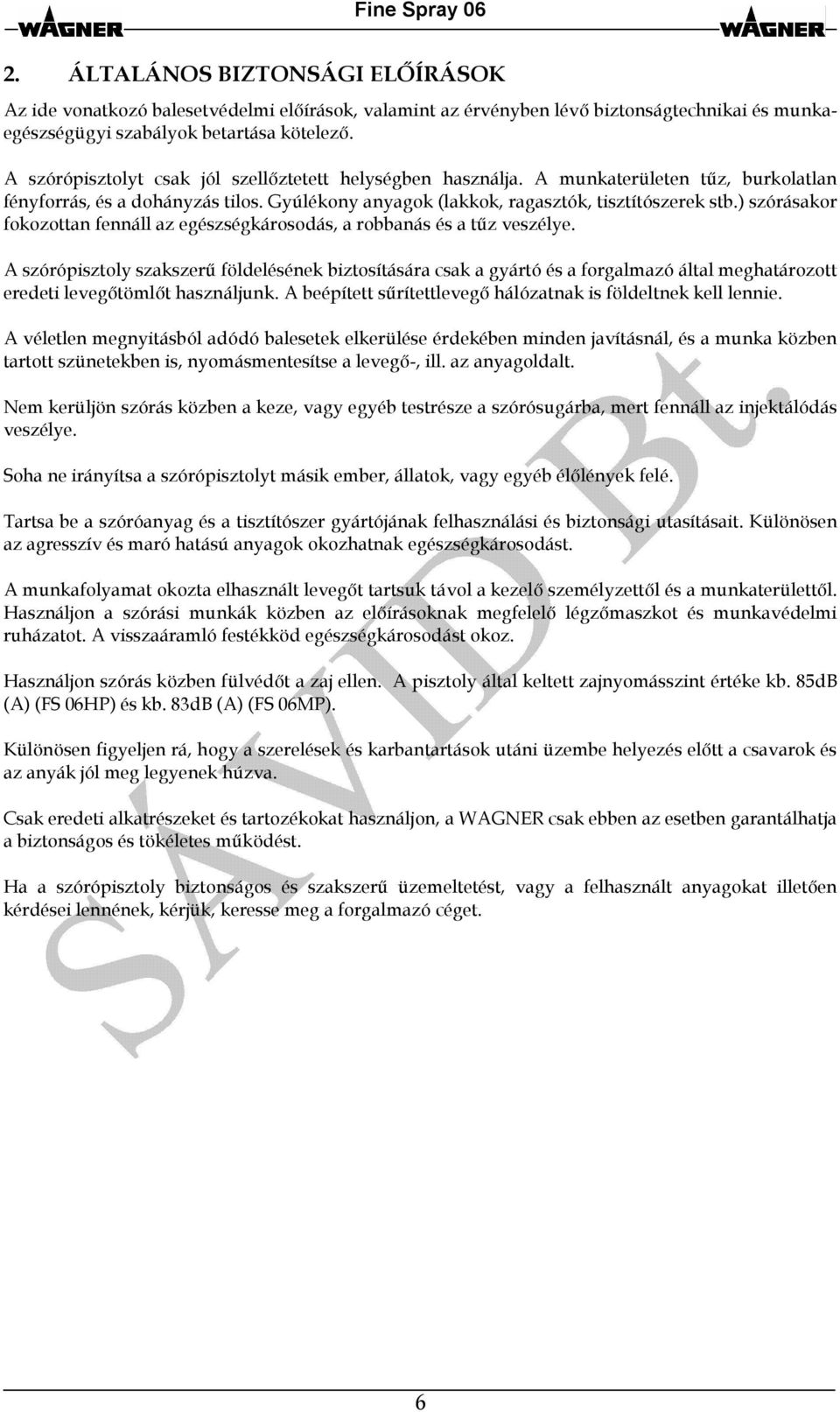

6 2. ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK Az ide vonatkozó balesetvédelmi előírások, valamint az érvényben lévő biztonságtechnikai és munkaegészségügyi szabályok betartása kötelező. A szórópisztolyt csak jól szellőztetett helységben használja. A munkaterületen tűz, burkolatlan fényforrás, és a dohányzás tilos. Gyúlékony anyagok (lakkok, ragasztók, tisztítószerek stb.) szórásakor fokozottan fennáll az egészségkárosodás, a robbanás és a tűz veszélye. A szórópisztoly szakszerű földelésének biztosítására csak a gyártó és a forgalmazó által meghatározott eredeti levegőtömlőt használjunk. A beépített sűrítettlevegő hálózatnak is földeltnek kell lennie. A véletlen megnyitásból adódó balesetek elkerülése érdekében minden javításnál, és a munka közben tartott szünetekben is, nyomásmentesítse a levegő-, ill. az anyagoldalt. Nem kerüljön szórás közben a keze, vagy egyéb testrésze a szórósugárba, mert fennáll az injektálódás veszélye. Soha ne irányítsa a szórópisztolyt másik ember, állatok, vagy egyéb élőlények felé. Tartsa be a szóróanyag és a tisztítószer gyártójának felhasználási és biztonsági utasításait. Különösen az agresszív és maró hatású anyagok okozhatnak egészségkárosodást. A munkafolyamat okozta elhasznált levegőt tartsuk távol a kezelő személyzettől és a munkaterülettől. Használjon a szórási munkák közben az előírásoknak megfelelő légzőmaszkot és munkavédelmi ruházatot. A visszaáramló festékköd egészségkárosodást okoz. Használjon szórás közben fülvédőt a zaj ellen. A pisztoly által keltett zajnyomásszint értéke kb. 85dB (A) (FS 06HP) és kb. 83dB (A) (FS 06MP). Különösen figyeljen rá, hogy a szerelések és karbantartások utáni üzembe helyezés előtt a csavarok és az anyák jól meg legyenek húzva. Csak eredeti alkatrészeket és tartozékokat használjon, a WAGNER csak ebben az esetben garantálhatja a biztonságos és tökéletes működést. Ha a szórópisztoly biztonságos és szakszerű üzemeltetést, vagy a felhasznált anyagokat illetően kérdései lennének, kérjük, keresse meg a forgalmazó céget. 6

7 3. MŰSZAKI LEÍRÁS FineSpray 06 HP, FineSpray 06 MP FineSpray 06 HP: szórópisztoly magasnyomású porlasztáshoz Kivitel: felsőtartállyal - szívótartállyal - anyagtömlő csatlakozóval FineSpray 06 MP: szórópisztoly közepes nyomású porlasztáshoz Kivitel: felsőtartállyal - szívótartállyal anyagtömlő csatlakozóval 3,0 3,3 bar belépő levegőnyomásnál a keletkező porlasztónyomás 1,2 1,4 bar. Az indítóbillentyű megnyitásakor először a porlasztólevegő indul el és az érintkezéskor a fúvókatűt (10. pozíció) visszahúzódik. Így kerül a szóróanyag a fúvókához. Zárásnál ennek a folyamatnak a fordítottja játszódik le. Az áteresztett anyagmennyiség függ a fúvóka átmérőjétől, és a nyomótartályban, vagy az nyomásszabályzóban beállított anyagnyomástól. Ezen kívül az anyagnyomást állítható még a beállítócsavar ki- ill. becsavarásának segítségével. További leírást a beállítási lehetőségekről a 6. pontban talál. Műszaki adatok FS 06 FS 06 Önsúly 590g (450cm 3 pohárral) 590g (450cm 3 pohárral) Levegősapka HP Magasnyomású fej * MP Közepes nyomású fej Rendelkezésre álló fúvókák 0,5 / 0,8 / 1,0 / 1,2 / 1,5 / 1,8 / 2,0 / 2,5 / 0,5 / 0,8 / 1,0 / 1,2 / 1,5 / 1,8 / 3,0 / 3,5 mm Ø 2,0 / 2,5 mm Ø Nyomástartományok: Max. belépő levegőnyomás 3,3bar Max. porlasztó nyomás 8bar Max. szóró nyomás 1,4bar Max. anyag nyomás 8bar Max. anyag nyomás 8bar Szóróanyag max. hőmérséklete 43 C 43 C Zajnyomás szint 85dB(A) 85dB(A) * Más típusú levegősapkák után érdeklődjön a forgalmazónál. A műszaki változtatás jogát fenntartjuk. 7

8 4. CSATLAKOZTATÁS AZ ELLÁTÓVEZETÉKEKHEZ Figyelmeztetés! Az anyag- és levegőtömlő gyorscsatlakozóját rögzítsük egy biztonsági bilinccsel is. Kivitelezés: felsőtartály és szívótartály 1. Csatlakoztassa a levegőtömlőt a sűrítettlevegő hálózathoz (tisztított, szűrt levegőnek kell lennie) és a levegőcsatlakozót a szórópisztolyhoz. 2. Töltse meg a felső-, vagy szívótartályt az átszűrt szóróanyaggal. 3. Nyissa ki a sűrítettlevegő hálózat csapját. A szórópisztoly üzemkész. Kivitelezés: Anyagcsatlakozó 1. Csatlakoztassa a levegőtömlőt a sűrítettlevegő hálózathoz (tisztított, szűrt levegőnek kell lennie) és a levegőcsatlakozót a szórópisztolyhoz. 2. Rögzítse az anyagtömlőt a festéknyomó tartályhoz, vagy egy festékszivattyú nyomásszabályzó szelephez, és a szórópisztoly anyagbemeneti csatlakozójához. 3. Töltse meg szóróanyaggal a nyomótartályt, zárja le a tetejét. 4. Állítsa be a nyomáscsökkentő szelepen a kívánt anyagnyomást; Amennyiben a szóróanyag egy szivattyún halad keresztül, úgy az anyagnyomást a szivattyú kezelési útmutatójában leírtak alapján kell beállítani. 5. Nyissa meg a nyomótartály anyagkimeneti csapját. 6. Az anyagtömlő légtelenítése céljából, tartsa nyitva az indítóbillentyűt, míg a fúvókán folyamatosan áramlik az anyag kifelé. Zárja a pisztolyt. A szórópisztoly most szóráskész. 5. ÜZEMBE HELYEZÉS ÉS KEZELÉS Mielőtt a szórópisztolyt üzembe helyezi, a következő dolgokat kell ellenőriznie: Az anyagnyomás beállítása nem lehet 8bar-nál magasabb. A levegőnyomás nem haladhatja meg a 8bar-os értéket. Amennyiben szívótartállyal dolgozik, az anyagnyomás nem lépheti túl a 3bar-t. 1. Indítsa el a szórópisztolyt, hogy ellenőrizhesse, és egy próbafelületen (kartonon, papíron) beállíthassa a szórásképet. 2. Szükség szerint változtassa a szórópisztoly beállításait. A szórópisztoly üzemeltetése során a következő biztonsági utasításokat tartsa be: Használjon a szórási munkák közben az előírásoknak megfelelő légzőmaszkot és munkavédelmi ruházatot. A visszaáramló festékköd egészségkárosodást okoz. Használjon szórás közben fülvédőt a zaj ellen. A pisztoly által keltett zajnyomásszint értéke kb. 85dB (A) (FS 06HP) és kb. 83dB (A) (FS 06MP). A szórópisztolyt csak jól szellőztetett helységben használja. A munkaterületen tűz, burkolatlan fényforrás, és a dohányzás tilos. Gyúlékony anyagok (lakkok, ragasztók, tisztítószerek stb.) szórásakor fokozottan fennáll az egészségkárosodás, a robbanás és a tűz veszélye. Nem kerüljön szórás közben a keze, vagy egyéb testrésze a szórósugárba, mert fennáll az injektálódás veszélye. A véletlen megnyitásból, vagy a tömlőhibákból adódó balesetek elkerülése érdekében a munka befejeztével, nyomásmentesítve tegye le a szórópisztolyt. 8

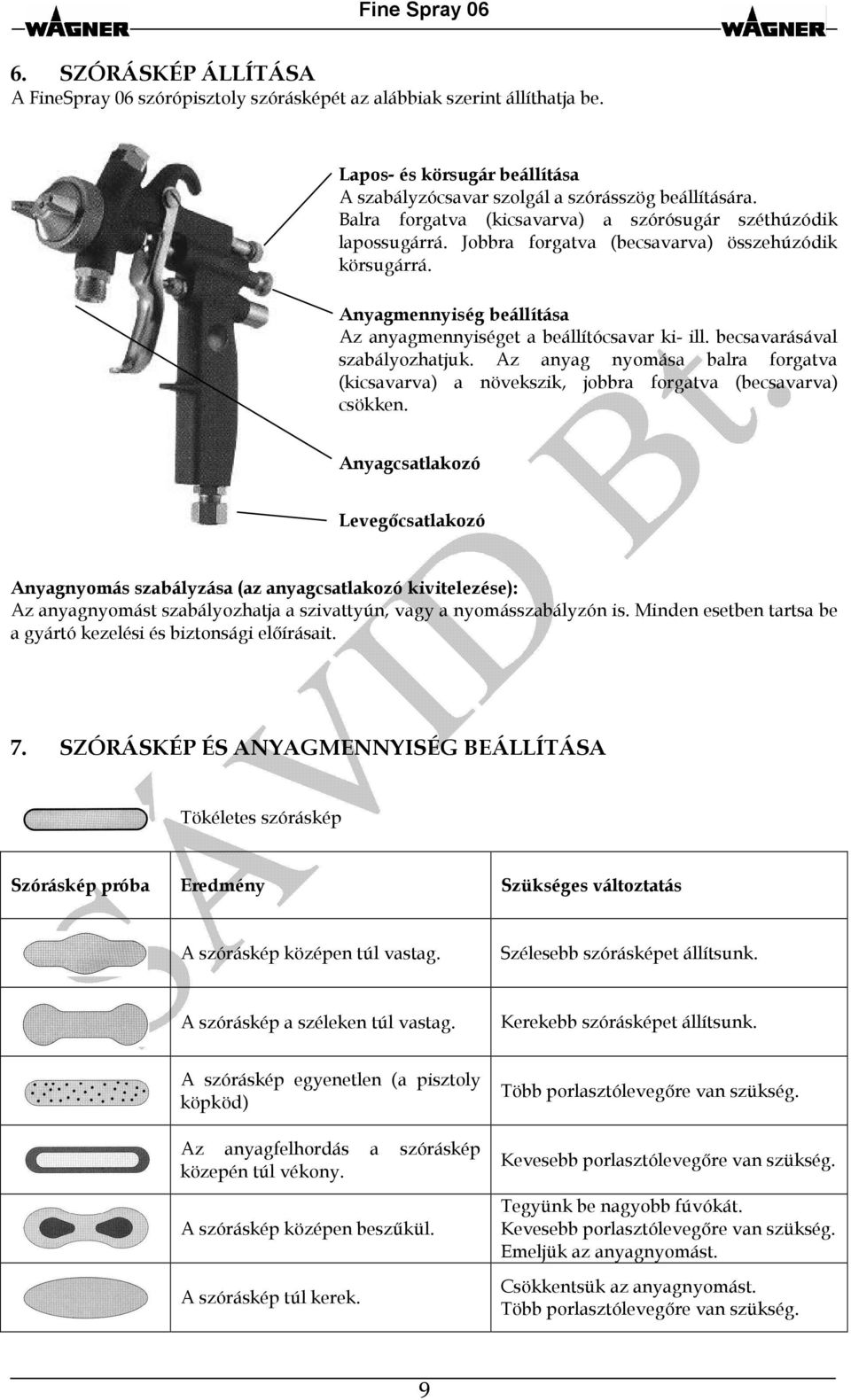

9 6. SZÓRÁSKÉP ÁLLÍTÁSA A FineSpray 06 szórópisztoly szórásképét az alábbiak szerint állíthatja be. Lapos- és körsugár beállítása A szabályzócsavar szolgál a szórásszög beállítására. Balra forgatva (kicsavarva) a szórósugár széthúzódik lapossugárrá. Jobbra forgatva (becsavarva) összehúzódik körsugárrá. Anyagmennyiség beállítása Az anyagmennyiséget a beállítócsavar ki- ill. becsavarásával szabályozhatjuk. Az anyag nyomása balra forgatva (kicsavarva) a növekszik, jobbra forgatva (becsavarva) csökken. Anyagcsatlakozó Levegőcsatlakozó Anyagnyomás szabályzása (az anyagcsatlakozó kivitelezése): Az anyagnyomást szabályozhatja a szivattyún, vagy a nyomásszabályzón is. Minden esetben tartsa be a gyártó kezelési és biztonsági előírásait. 7. SZÓRÁSKÉP ÉS ANYAGMENNYISÉG BEÁLLÍTÁSA Tökéletes szóráskép Szóráskép próba Eredmény Szükséges változtatás A szóráskép középen túl vastag. Szélesebb szórásképet állítsunk. A szóráskép a széleken túl vastag. Kerekebb szórásképet állítsunk. A szóráskép egyenetlen (a pisztoly köpköd) Az anyagfelhordás a szóráskép közepén túl vékony. A szóráskép középen beszűkül. A szóráskép túl kerek. Több porlasztólevegőre van szükség. Kevesebb porlasztólevegőre van szükség. Tegyünk be nagyobb fúvókát. Kevesebb porlasztólevegőre van szükség. Emeljük az anyagnyomást. Csökkentsük az anyagnyomást. Több porlasztólevegőre van szükség. 9

10 Csöpög a pisztoly. Torlódó, egyenetlen szóráskép. A pisztoly kikapcsolva is átereszt. A fúvókatű, ill. a fúvóka elszennyeződött, vagy sérült. Az állítóhüvely 14. pozíció túlzottan hátra van csavarva. Túl kevés a festék a tartályban. A szórás során túlzottan megdöntöttük a pisztolyt. A fúvóka laza, vagy sérült. Az anyag túl sűrű (viszkozitása nem megfelelő). A szeleprugó 17. pozíció, vagy a szelepkúp 16. pozíció sérült. Tisztítsuk, vagy cseréljük. Kissé csavarjuk vissza. (jobbra forgatva) Töltsük utána. Tartsuk egyenesebben. Húzzuk meg, vagy cseréljük ki. Állítsunk a nyomáson. Cseréljük. 8. ÁTALAKÍTÁS ÉS KARBANTARTÁS Ha az előzőekben leírt lehetőségeken túl szeretné megváltoztatni a szórásképet, akkor a szórópisztolyt át kell alakítania. A szóróanyagnak megfelelő fúvókakészlet mely a levegősapka / fúvóka / és fűvókatű együtt alkot egy összeillő egységet. Minden alkalommal a teljes fúvókakészletet cserélje, a három tartozék együttesen adhat csak tökéletes szórásképet. Figyelmeztetés! Minden átalakítás előtt zárja el az anyag- és levegőellátó vezetéket a balesetek elkerülése érdekében! Fontos tudnivaló! Az alábbiakban leírt munkafolyamatok elvégzéséhez saját érdekében használja e kezelési útmutató elején található robbantott ábrát. 8.1 Fúvóka és levegősapka cseréje 1. Tekerje le a levegősapka zárócsavarját 2. pozíció 2. Vegye le a levegősapkát 3. pozíció 3. Csavarja ki a fúvókát 4. pozíció egy 12-es villáskulccsal a fúvókatestből. Az új fúvóka és levegősapka visszaszerelése fordított sorrendben történjen! 8.2 Fúvókatű cseréje 1. Csavarja ki a állítóhüvelyt 14. pozíció 2. Vegye ki a rúgót 13. pozíció 3. Húzza ki a fúvókatűt a pisztolytestből 10. pozíció. Az összeszerelésnek fordított sorrendben kell történnie. A fúvókatű beállítási távolsága 76mm a tűcsúcstól a tömítő karimáig 11. pozíció. 8.3 A fúvókatű meghibásodott tömítő készletének cseréje 1. Távolítsa el a fúvókatűt a 8.2 pontban leírtak szerint. 2. Csavarja ki a fúvókatű rögzítőcsavarját 23. pozíció a pisztolytestből. 3. Távolítsa el a tömítéseket 24. pozíció. Az összeszerelésnek fordított sorrendben kell történnie. Fontos tudnivaló! Használt, kopott tömítőkészletet újra felhasználni tilos! Fontos tudnivaló! A pisztolytestbe történő visszaszerelés előtt minden mozgó és kopó alkatrészt be kell zsírozni semleges kémhatású (normál) gépzsírral. 10

11 9. TISZTÍTÁS Ezt a szórópisztolyt anélkül is kitűnően tisztíthatja, hogy szét kellene szerelnie. Magát a TEFLON bevonatú, külső pisztolytestet tisztítsa egy egyszerű törlőkendővel. 1. Töltse meg a kitisztított anyagtartályt felsőtartályt / szívótartályt / egyéb anyagellátó rendszer megfelelő részét a használt szóróanyagnak megfelelő tisztító-, oldószerrel. 2. Indítsa el a szórópisztolyt. 3. Csak akkor zárja el, ha már teljesen tiszta oldószer folyik ki a pisztolyból. A teljes rendszert nyomásmentesítve, kikapcsolva, tisztán hagyja állni a következő használatig. Csak olyan oldó-, tisztítószert használjon, melyet a szóróanyag gyártója is ajánl, ill. NEM tartalmazza az alábbi adalékokat: Halogénezett szénhidrogének (pl. tricholethan, methylén-clorid stb.) Savak és savtartalmú tisztítószerek. Tisztítóoldószerek Festékmarók. A fentiekben felsorolt anyagok kémiai reakcióba lépnek a szórópisztoly galvanizált alkatrészeivel, így megmarják, gyengítik, tönkre teszik azokat. Tisztítsa ki alaposan a szórópisztolyt: Minden szín- és anyagváltásnál. Minimum hetente egy alkalommal. Az által megkívánt gyakorisággal, tisztaságát tekintve akár többször is hetente. Alapos tisztítás 1. Szerelje szét a szórópisztolyt. 2. Tisztítsa meg a levegősapkát és a fúvókát egy oldószeres ecsettel. 3. Tisztítsa meg a többi egységet és a pisztolytestet egy oldószeres kendővel. 4. Vékonyan zsírozza be az alábbi alkatrészeket: fúvókatű rugó és a kopó ill. mozgó alkatrészeket majd, tárolás céljából tegyük félre. A mozgó belső alkatrészeket legalább hetente egy szer zsírozzuk át. A rúgón állandó legyen a vékony zsírréteg. Csak semleges kémhatású (normál) gépzsírt használjon és egy kis ecsetet. Az összeszerelés a fentiekben leírtak szerinti fordított sorrendben történjen. Figyelmeztetés! Soha ne használjon a tisztításhoz kemény, hegyes, éles tárgyakat. A szakszerűtlen tisztítás következtében bekövetkező meghibásodásokért a WAGNER nem vállal garanciát. 10. VESZÉLYEK HULLADÉKOK TÁROLÁSA A szórási folyamatokból megmaradó szóróanyagok, tisztító-, ill. oldószerek biztonságos és szakszerű tárolása, valamint megsemmisítése érdekében tartsa be a mindenkori biztonsági előírásokat, és jogszabályi irányelveket. Figyelmeztetés! Vegye figyelembe a szóróanyag, a tisztító- és oldószer gyártója által megadott tájékoztatót. A kémiai anyagok szakszerűtlen tárolásból adódó keveredése súlyosan balasetveszélyes. 11

12 EC MEGFELELŐSÉGI BIZONYLAT 12
