1 Hidak állapotvizsgálata kombinált szerkezetdiagnosztikai módszerekkel Dr. Orbán Zoltán, Török Brigitta, Dormány András Pécsi Tudományegyetem Műszaki és Informatikai Kar Építőmérnök Tanszék

2 A diagnosztika szerepe A szerkezetben észlelt károsodások, elváltozások okainak, mértékének feltárása A statikai állapot vizsgálatához szükséges megbízható alapadatok biztosítása A beavatkozások (felújítás, megerősítés) előkészítése A beavatkozások hatékonyságának ellenőrzése (minőség-ellenőrzés)

3 Módszerek kombinációja A vizsgált paraméter meghatározásának pontosságát növeli, vagy lerövidíti a megfelelő pontosság eléréséhez szükséges időt. Célok: [1]: a különböző módszerekkel kapott eredmények összehasonlítása az egyes vizsgálatok eredményeinek igazolására. [2]: egy adott vizsgálattal kapott eredmények magyarázatára egy másik módszert alkalmazunk. [3]: egyszerű, gyors módszer alkalmazása áttekintő kép, - ez alapján a részletesen vizsgálandó részek kijelölése - részletes vizsgálat végrehajtása pontosabb módszerrel

4 Beton szilárdsági jellemzői Szilárdság vizsgálatok fúrt mintákon (roncsolásos)

5 Roncsolásmentes vizsgálatok Schmidt kalapácsos vizsgálat

6 Roncsolásmentes vizsgálatok Ultrahangos vizsgálat [Naik et al., 2004 ]

7 Roncsolásmentes vizsgálatok Leszakító vizsgálat (pl. tapadószilárdság) Hatások: Beton E modulus, fúrási mélység, - párhuzamosság

8 Kombinált roncsolásmentes módszerek Schmidt kalapács és ultrahangos vizsgálat kombinációja f c = f (UPV,R) = aupv b R c [Australian method IAEA, 2002] [RILEM Committee TC 43]

9 a) A betonszilárdság és visszapattanás érték (R) korrelációja b) A betonszilárdság és ultrahang sebesség (V) korrelációja c) A betonszilárdság és R,V kombinációjának korrelációja

10 Roncsolásos és roncsolásmentes vizsgálatok kombinációja EN 13791

11 Falazatok szilárdsági jellemzői Szilárdsági vizsgálat nagy átmérőjű mintákon

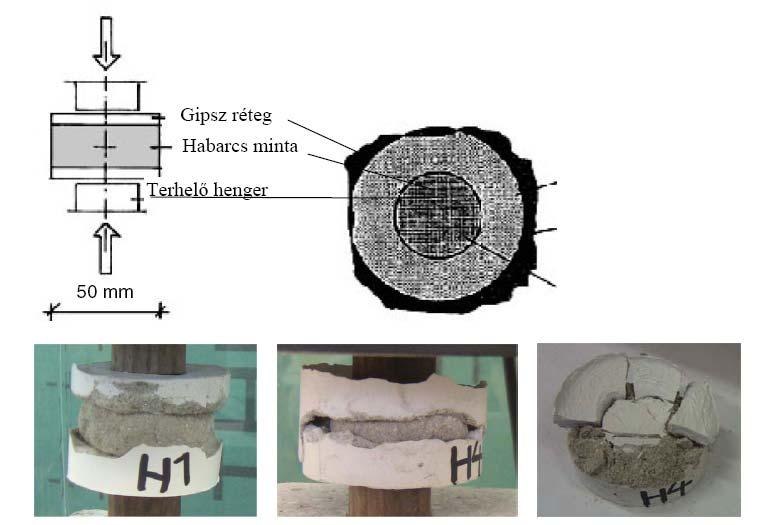

12 Szilárdsági vizsgálat kis átmérőjű mintákon

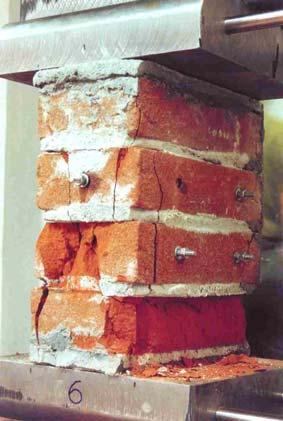

13 Falazatok roncsolásmentes vizsgálata duroszkóp fb, nyomószilárdság (N/mm2) penetrométer R i, viszapattanás Vizsgálat elektron mikroszkóppal

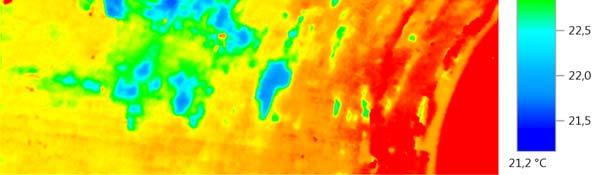

14 Nedvességtartalom mérések Felületi és mélységi nedvességmérés Thermográfiai vizsgálatok

15 Geometriai méretek, szerkezeti jellemzők Vizsgálat videoendoszkóppal

16 Vizsgálat georadarral

17 Képalkotás módja I. pontszerű tárgy Antenna Haladási idő Antenna pozíció

18 Képalkotás módja II. lineáris tárgy Haladási idő Antenna pozíció

19 A georadar és endoszkópos vizsgálatok kombinációja

20 Változó vastagságú vasbeton lemez repedések korrózió - Sótartalom anomáliái - Nedvesedő tartományok

21 Bp, Széchenyi rakpart boltozatok

22

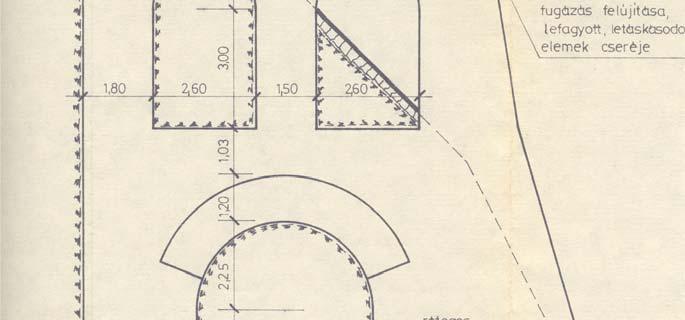

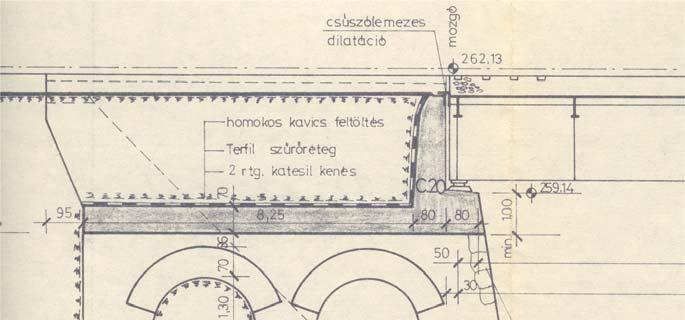

23 A vizsgálati eredmények összevetése a korabeli tervekkel

24 3D szkennelés, radar és endoszkópos vizsgálat kombinációja (műemlék épület)

25 endoszkóp vizsgálat

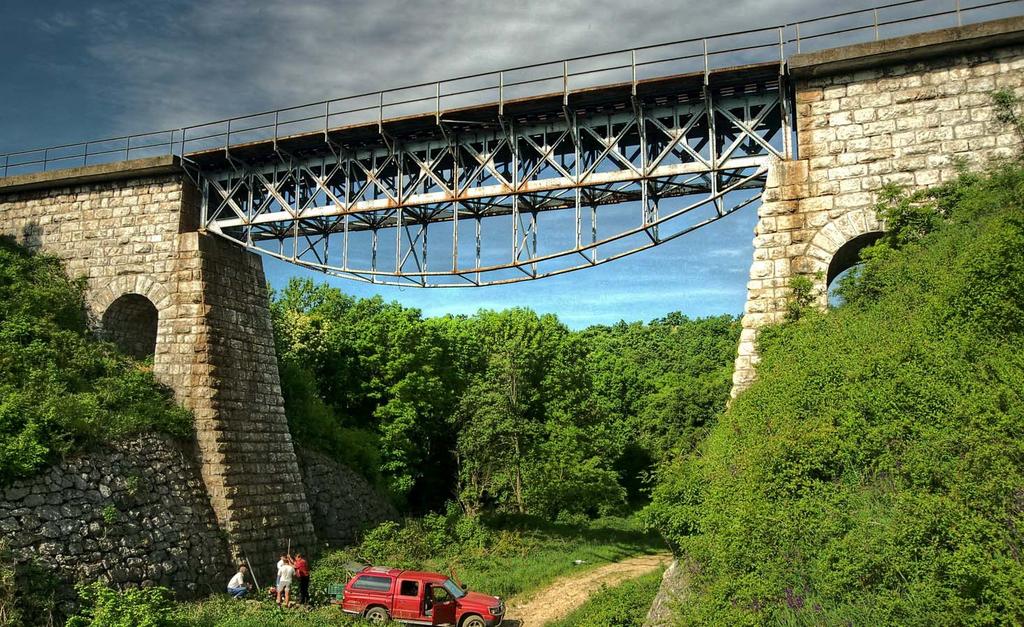

26 Kőanyagú hídfő diagnosztikája

27 Alapozás vizsgálata

28 Alapozási mélység megállapítása lyuk geofizikai módszerrel A vizsgálatot végezte: PTE ELGI

29 Alapozási mélység megállapítása lyuk geofizikai módszerekkel

30 Folyami hídpillér diagnosztikája A vizsgálatot a 19. sz. végén épített Duna-híd mederpillérein végeztük el. A pillérek felmenő falai gránitból készültek, melyet betonnal töltöttek ki. A hidat háborús károsodások érték és többször átépítették. A mederpillérek teherbírása megkérdőjelezhető volt

31 Fúrt mintavétel

32 Vizsgálat lyukkamerával és endoszkóppal

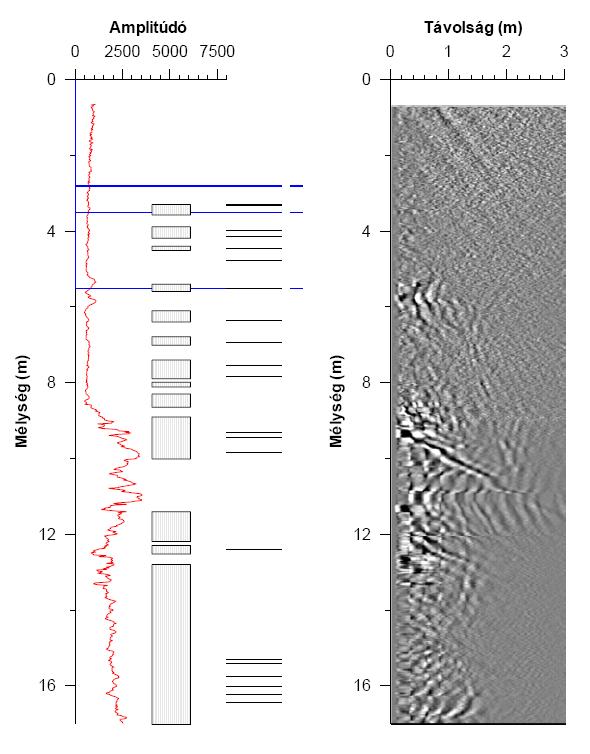

33 Lyukradar Vizsgálat lyukradarral

34 Szeizmikus tomográfia velocity A vizsgálatot végezte: PTE ELGI

35 Eredmények összehasonlítása A vizsgálati eredmények összevetése

36 A vizsgálati eredmények összevetése Vizsgálat lyukradarral Erős reflexiók /üreges tartományok/ Javasolható volt az injektálásos homogenizálás

37 Összegzés A diagnosztikai módszereket kombináltan alkalmazva a vizsgált paraméter meghatározásának pontossága növelhető, vagy lerövidülhet a megfelelő pontosság eléréséhez szükséges idő. A roncsolásos diagnosztikai vizsgálatok jelenleg még nem küszöbölhetők ki teljes egészében, de a vizsgálatok száma csökkenthető a roncsolásmentes módszerekkel történő megfelelő kombináció révén. orbanz@mik.pte.hu
