1 MAGASRAKTÁRI, SILÓ, AKL (MINI-LOAD ) ÉS CSATORNARENDSZERÛ ÁLLVÁNYRENDSZEREK

2 TARTALOM MAGASRAKTÁRI, SILÓ, AUTOMATA KISALKATRÉSZ-TÁROLÓ (MINI-LOAD, AKL) ÉS CSATORNARENDSZERÛ ÁLLVÁNYRENDSZEREK Silószerkezetû magasraktári rendszerek..e4 E9 Automata kisalkatrészraktárak (mini-load, AKL) E10 E13 Csatornarendszerû raktárak e14 E15 Magasraktári állványok e16 E17 PÁTERNOSZTERÁLLVÁNYOK E2 E17. OLDAL E18 E21. OLDAL MAGASRAKTÁRI, SILÓ, AUTOMATA KISALKATRÉSZ-TÁROLÓ (MINI-LOAD ) ÉS CSATORNARENDSZERÛ ÁLLVÁNYRENDSZEREK Elomat E19 Tablomat E20 E21 E1

3 MAGASRAKTÁRI, SILÓ, AUTOMATA KISALKATRÉSZ-TÁROLÓ (MINI-LOAD ) ÉS CSATORNARENDSZERÛ ÁLLVÁNYRENDSZEREK Mi állítjuk fel a mértéket Legyen szó akár autókról, burgonyasziromról vagy vegyi anyagokról, esetleg csavarról, bõráruról vagy papírtekercsekrõl az SSI SCHÄFER referenciái között megtalálható az Ön raktározandó árujának megfelelõ magasraktári létesítmény is. Tapasztalatunk a silóépítés területén az alábbiakban összegezhetõ: biztonság a több száz megépített létesítménybõl adódóan, idõmegtakarítás a kapcsolódó szakterületek begyakorlott együttmûködése folytán, teljes megbízhatóság a szállítási és egyéb határidõket illetõen, a professzionális projektmenedzsment munkájának köszönhetôen, az Ön egyedi raktári igényeihez igazított, testreszabott kivitelezés. E2

4 E3 MAGASRAKTÁRI, SILÓ, AUTOMATA KISALKATRÉSZ-TÁROLÓ (MINI-LOAD ) ÉS CSATORNARENDSZERÛ ÁLLVÁNYRENDSZEREK

5 MAGASRAKTÁRI, SILÓ, AUTOMATA KISALKATRÉSZ-TÁROLÓ (MINI-LOAD ) ÉS CSATORNARENDSZERÛ ÁLLVÁNYRENDSZEREK E4

6 Silószerkezetû magasraktári rendszerek Számítógép vezérlésû magasraktári állványrendszerek ez egy szinonímája az SSI SCHÄFER-nek! Építünk Önnek raklapos vagy automata kiszolgálású kisalkatrészraktárat (mini-load ) akár csarnokon belülre, akár a tetõt és a falakat hordó konstrukcióként. Szállítóberendezés-gyártó és logisztikai cégek partnereként az SSI SCHÄFER által épített létesítmények világszerte biztosan helytállnak. Tervezési és kivitelezési tapasztalatainkkal az Ön elképzelését is megvalósítjuk. Referencialistánk a legmagasabb szintû minõségi standardeket és a több évtizedes hozzáértést bizonyítja. SSI SCHÄFER-minõség világszerte. MAGASRAKTÁRI, SILÓ, AUTOMATA KISALKATRÉSZ-TÁROLÓ (MINI-LOAD ) ÉS CSATORNARENDSZERÛ ÁLLVÁNYRENDSZEREK E5

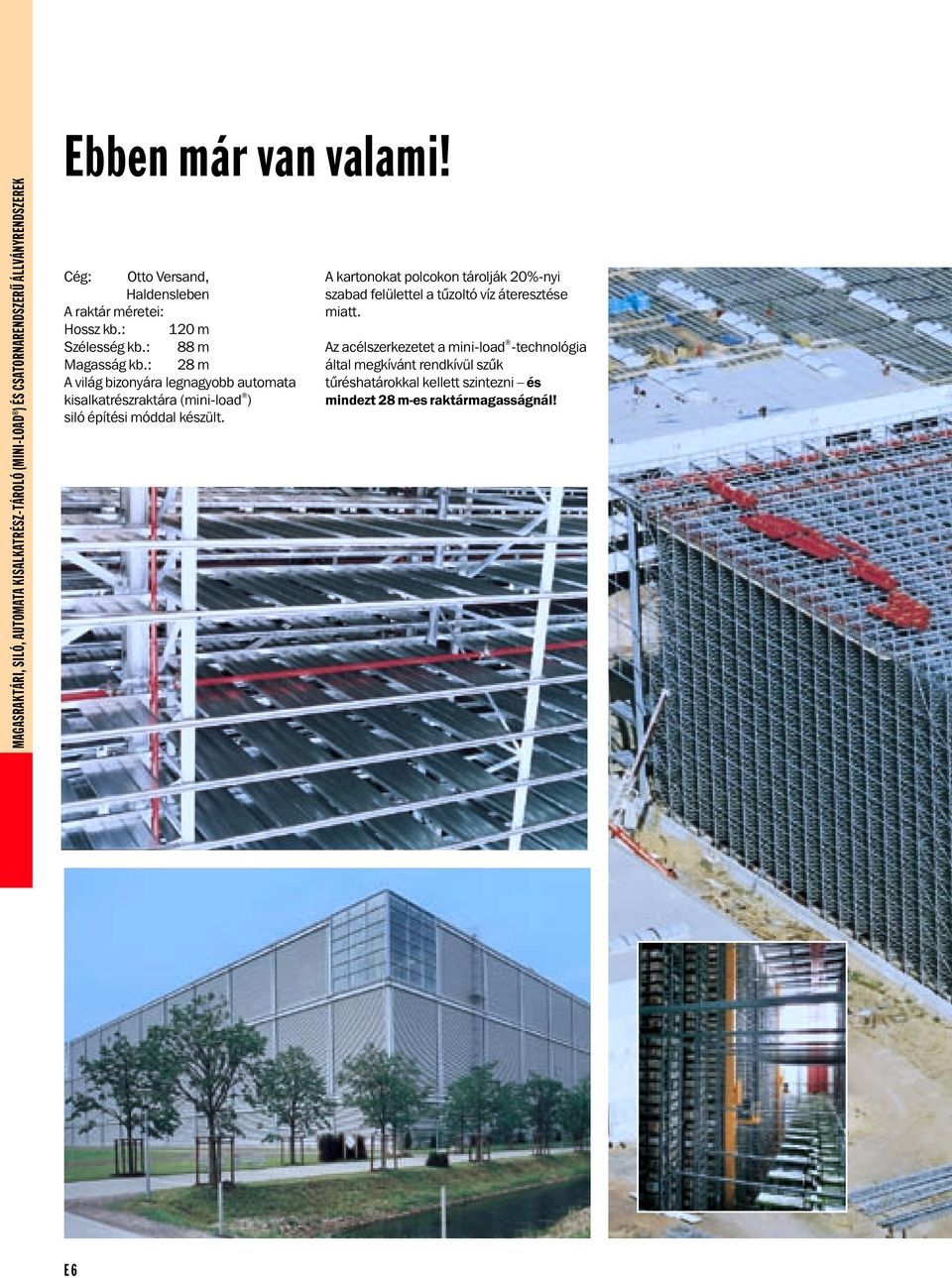

7 MAGASRAKTÁRI, SILÓ, AUTOMATA KISALKATRÉSZ-TÁROLÓ (MINI-LOAD ) ÉS CSATORNARENDSZERÛ ÁLLVÁNYRENDSZEREK Ebben már van valami! Cég: Otto Versand, Haldensleben A raktár méretei: Hossz kb.: 120 m Szélesség kb.: 88 m Magasság kb.: 28 m A világ bizonyára legnagyobb automata kisalkatrészraktára (mini-load ) siló építési móddal készült. A kartonokat polcokon tárolják 20%-nyi szabad felülettel a tûzoltó víz áteresztése miatt. Az acélszerkezetet a mini-load -technológia által megkívánt rendkívül szûk tûréshatárokkal kellett szintezni és mindezt 28 m-es raktármagasságnál! E6

8 E7 MAGASRAKTÁRI, SILÓ, AUTOMATA KISALKATRÉSZ-TÁROLÓ (MINI-LOAD ) ÉS CSATORNARENDSZERÛ ÁLLVÁNYRENDSZEREK

9 MAGASRAKTÁRI, SILÓ, AUTOMATA KISALKATRÉSZ-TÁROLÓ (MINI-LOAD ) ÉS CSATORNARENDSZERÛ ÁLLVÁNYRENDSZEREK Az Ön elõnyei Az SSI SCHÄFER silókonstrukciói Németországban és sok európai országban üzemberendezésként kerülnek besorolásra, így adózás szempontjából gyorsabban leírhatók, mint az épületek. A beszerzési elõnyök és a lerövidített kivitelezési idõ a feladatok szétosztásának köszönhetõen valósíthatók meg. Gyakorlott partnerek gondoskodnak a zökkenõmentes lebonyolításról az alábbi területeken: alapozás és épületkivitelezés, acélszerkezet, borítás, esôvíz-elvezetés, villámvédelem, kiszolgáló gépek, szállító technika és logisztika. E8

10 E9 MAGASRAKTÁRI, SILÓ, AUTOMATA KISALKATRÉSZ-TÁROLÓ (MINI-LOAD ) ÉS CSATORNARENDSZERÛ ÁLLVÁNYRENDSZEREK

11 MAGASRAKTÁRI, SILÓ, AUTOMATA KISALKATRÉSZ-TÁROLÓ (MINI-LOAD ) ÉS CSATORNARENDSZERÛ ÁLLVÁNYRENDSZEREK Automata kisalkatrészraktár (mini-load, AKL) Mivel a mini-load raktárakat az állványépítés során elõforduló legszigorúbb tûrési elõírások alapján tervezik, a legmagasabb igények elé állítják a gyártási pontosságot és a szerelés során végzett szintbeállítást. A létesítményeket a kiszolgálás módja szerint kiemelõ, húzó, fogó-húzó technikával vagy csatornarendszerû raktárként tervezik. Referencialistánkkal és az állványkiszolgálógép-gyártók referenciáival mindig be tudjuk mutatni az ajánlott technikákat. Az ajánlatkészítõ szoftver az állványkiszolgálógép-gyártó megadásakor automatikusan figyelembe veszi a gyártó összes, a kivitelezés szempontjábol fontos jellemzõjét. Ez idõt takarít meg, és garantálja a biztonságot. E10

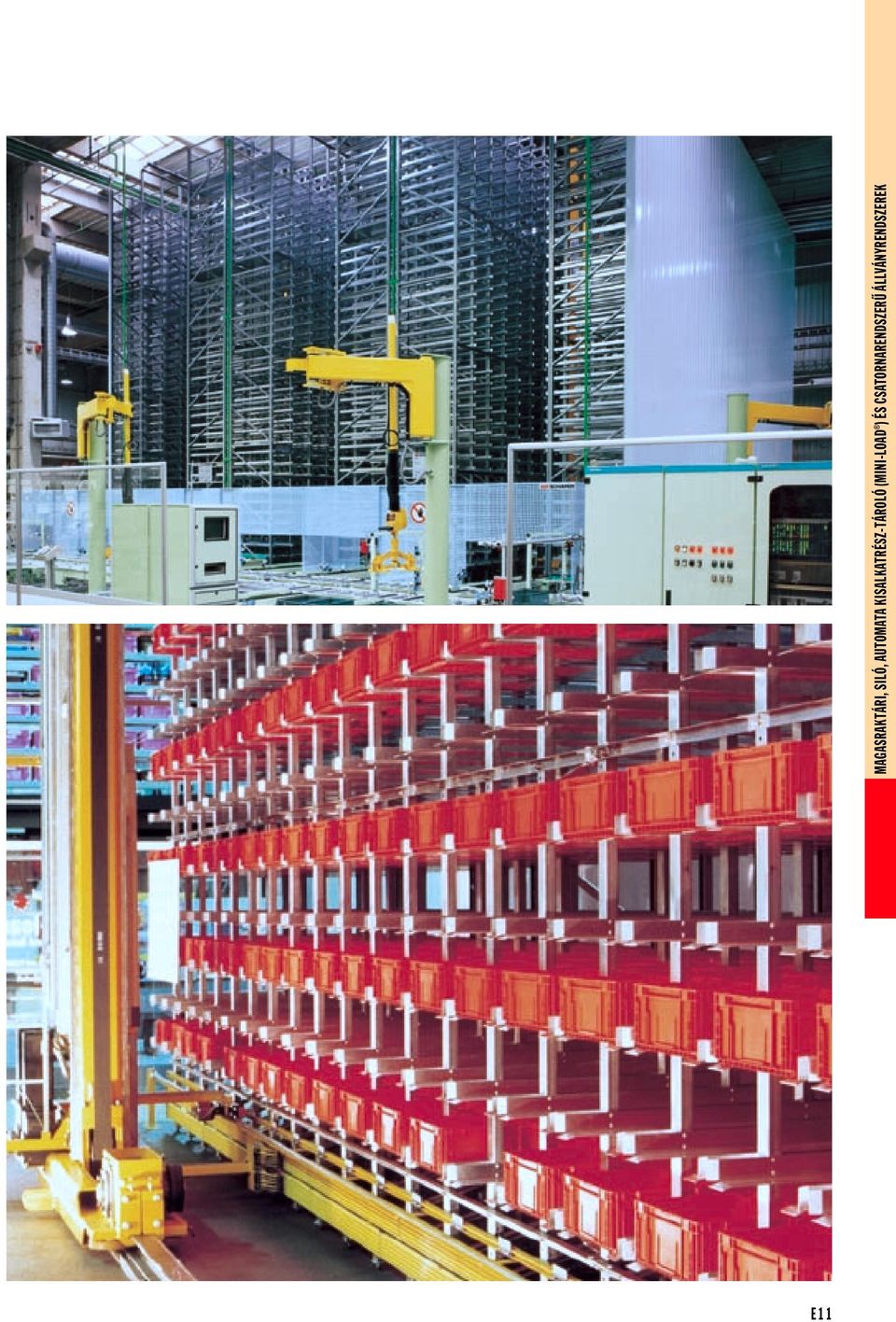

12 E11 MAGASRAKTÁRI, SILÓ, AUTOMATA KISALKATRÉSZ-TÁROLÓ (MINI-LOAD ) ÉS CSATORNARENDSZERÛ ÁLLVÁNYRENDSZEREK

13 MAGASRAKTÁRI, SILÓ, AUTOMATA KISALKATRÉSZ-TÁROLÓ (MINI-LOAD ) ÉS CSATORNARENDSZERÛ ÁLLVÁNYRENDSZEREK A részletekben rejlõ különleges kialakítások biztosítják Önnek az elõnyöket Minden állványlábat csak egy horgonycsavar rögzít a padlóhoz. Ez csak 50%-nyi fúrási port jelent a szerelés folyamán a csarnokban, a lábankénti kétszeres rögzítéssel szemben. 50%-kal kisebb a valószínûsége a magfuratoknak. A tartólábak nem hajolnak el a szerelés és a fúrás folyamán, mivel pontosan középen vannak rögzítve. Rövidebb ideig tart és egyszerûbb az igazítási munka. Nincs függõleges irányú perforáció az állványlábakon. A perforáció miatt fellépõ magasságveszteség teljesen megszûnik, az állványkiszolgáló-gép magassági beállítása milliméter pontosan lehetséges. A magasság jobb kihasználása nagyobb kapacitást eredményez, esetleg pótlólagos szintek berakását teszi lehetôvé. A rendelkezésre álló profil keresztmetszetének teljes kihasználását jelenti ez statikailag, mivel a raszterlyukak miatt nincs teherbírás-csökkenés. E12

14 Az eredmény: Az átgondolt technikának és a részletekbe menõ pontosságnak köszönhetõen abban a helyzetben vagyunk, hogy 20 m feletti magasságokig készítünk automata kisalkatrészraktárakat és silórendszerû állványszerkezeteket. Nézzen meg egy referencialétesítményt valamelyik partnerünknél! Szívesen megszervezünk egy ilyen látogatást. MAGASRAKTÁRI, SILÓ, AUTOMATA KISALKATRÉSZ-TÁROLÓ (MINI-LOAD ) ÉS CSATORNARENDSZERÛ ÁLLVÁNYRENDSZEREK E13

15 MAGASRAKTÁRI, SILÓ, AUTOMATA KISALKATRÉSZ-TÁROLÓ (MINI-LOAD ) ÉS CSATORNARENDSZERÛ ÁLLVÁNYRENDSZEREK Csatornarendszerû raktárak Csatorna kialakítású raktárrendszereknél a teleszkópvillát, amelyet az állványkiszolgáló-gép emelõkocsijára rögzítenek, rendszerint egy csatornakiszolgáló kocsi helyettesíti. Ez a csatornakiszolgáló kocsi az áramellátó rendszerétõl függõ mélységben a kiszolgálógép folyosójától jobbra vagy balra, az állványszintek közé be tud menni. A csatorna mélységébe berakja a raklapot és visszatér az állványkiszolgáló géphez, kitárolásnál fordítva. Különösen nagy forgási sebességû rendszereknél egy állványkiszolgáló gép helyett pl. 6 szint esetén 6 kiszolgáló kocsi mûködik, amelyek mind egyenként egy csatornakiszolgálóval vannak felszerelve. E14

16 E15 MAGASRAKTÁRI, SILÓ, AUTOMATA KISALKATRÉSZ-TÁROLÓ (MINI-LOAD ) ÉS CSATORNARENDSZERÛ ÁLLVÁNYRENDSZEREK

17 MAGASRAKTÁRI, SILÓ, AUTOMATA KISALKATRÉSZ-TÁROLÓ (MINI-LOAD ) ÉS CSATORNARENDSZERÛ ÁLLVÁNYRENDSZEREK Magasraktári állványok A csarnokokba kerülõ magasraktári állványokat, amelyeknél sínhez kötött kiszolgálógépek mûködnek, a PR 350 és a PR 600-as rendszerekbõl szállítjuk. Az SSI SCHÄFER minden magasállvánnyal telepített raktárhoz biztosítja a bevizsgált statikát. A magasraktári állványokhoz a PR 600-as rendszer állványlábcsaládja adja a profilokat, ugyanúgy, mint a silólétesítményekhez. Ennek a rendszernek minden állványlába azonos ismertetõjegyekkel rendelkezik, és csak a méreteikben különböznek. Az SSI SCHÄFER raklapos állványainak beakasztható, beilleszthetõ és csavarozható standard elemei teljes mértékben felhasználhatók a sokoldalú, különbözõ perforációs rendszereknek köszönhetõen. Az állványlábakat középpontosan rögzítjük a padlóhoz, így elkerülhetõ a deformálódás valamint az állványkeretekben és a tartólábakban az utólagos feszültség kialakulása. E16

18 E17 MAGASRAKTÁRI, SILÓ, AUTOMATA KISALKATRÉSZ-TÁROLÓ (MINI-LOAD ) ÉS CSATORNARENDSZERÛ ÁLLVÁNYRENDSZEREK
