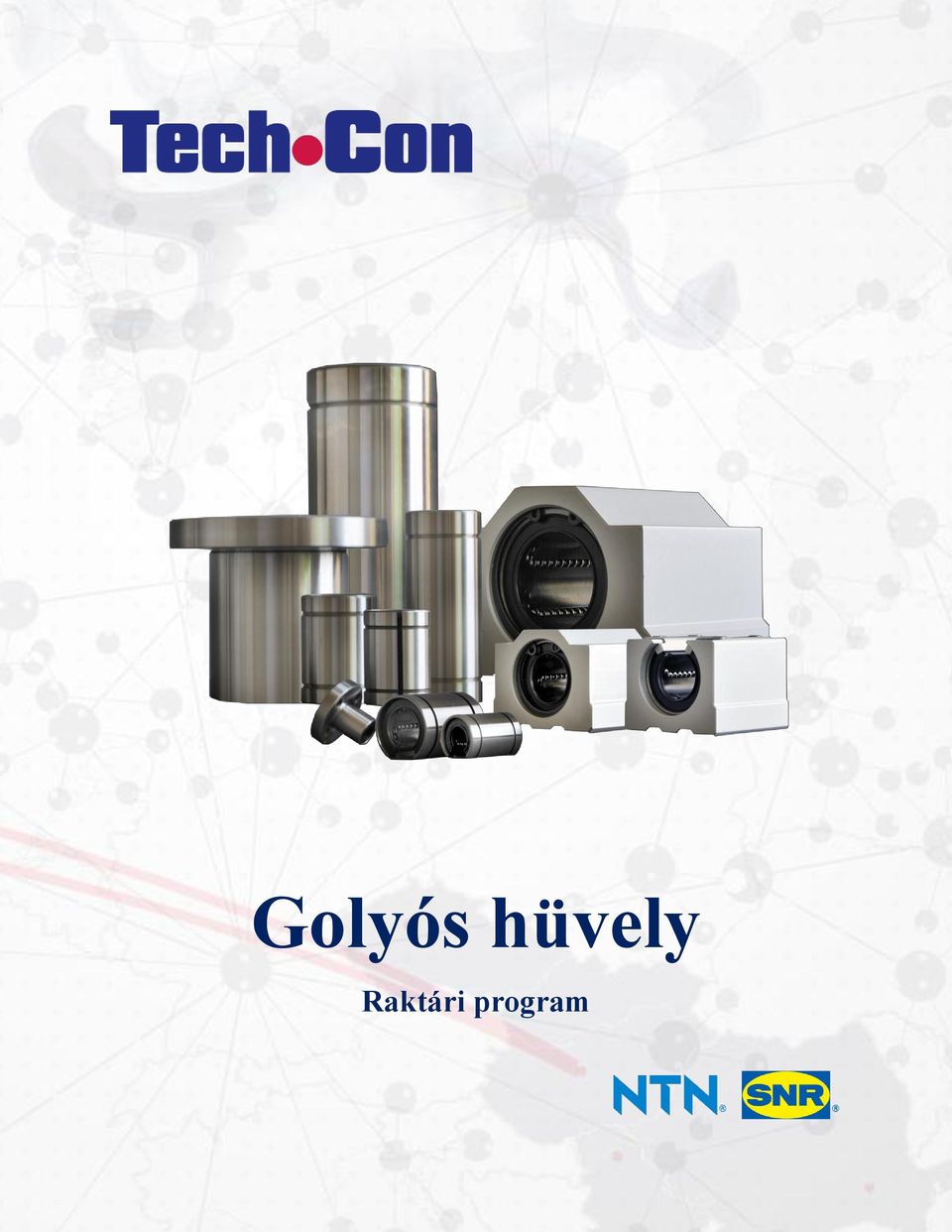

Golyós hüvely Raktári program

Átírás

1 Golyós hüvely Raktári program

2 A Tech-Con Hungária Kft. lineáris technika kategóriájában megtalálhatóak az NTN-SNR kiváló minőségű termékei. Mint tervező, fejlesztő és gyártó, az NTN-SNR a világ harmadik legnagyobb csapágy szállítója. Prémium minőség, folyamatos innováció az automatizálás, az ipari és a repülés technikai beruházások terén. A görgős csapágyak gyártása területén nagy múlttal rendelkező, napjainkban is vezető szerepet betöltő francia-japán cégcsoport az 199-es években, THK vezetékekkel szerelt saját fejlesztésű aktuátorokkal lépett be a lineáris technikában érdekelt gyártók körébe, majd 21-ben mutatták be saját fejlesztésű golyós lineáris technikai termékeiket. Jelenlegi termékpalettájuk a standard termékek esetében kedvező alternatívát biztosít a golyós hüvelyek, a golyós profilsín vezetékek és a DIN szabvány szerinti golyósorsók tekintetében. A németországi raktárból elérhető termékek mellett a golyós hüvelyek esetében folyamatosan bővülő budapesti raktárkészlettel várjuk partnereinket. Fő termékek: Golyós hüvelyek és rudak Golyósorsók Profilsín vezetékek Tekintse meg letölthető katalógusainkat: NTN-SNR golyós hüvely nagy katalógus NTN-SNR golyós hüvely raktári program magyar katalógus NTN-SNR golyósorsó nagy katalógus NTN-SNR profilsín nagy katalógus

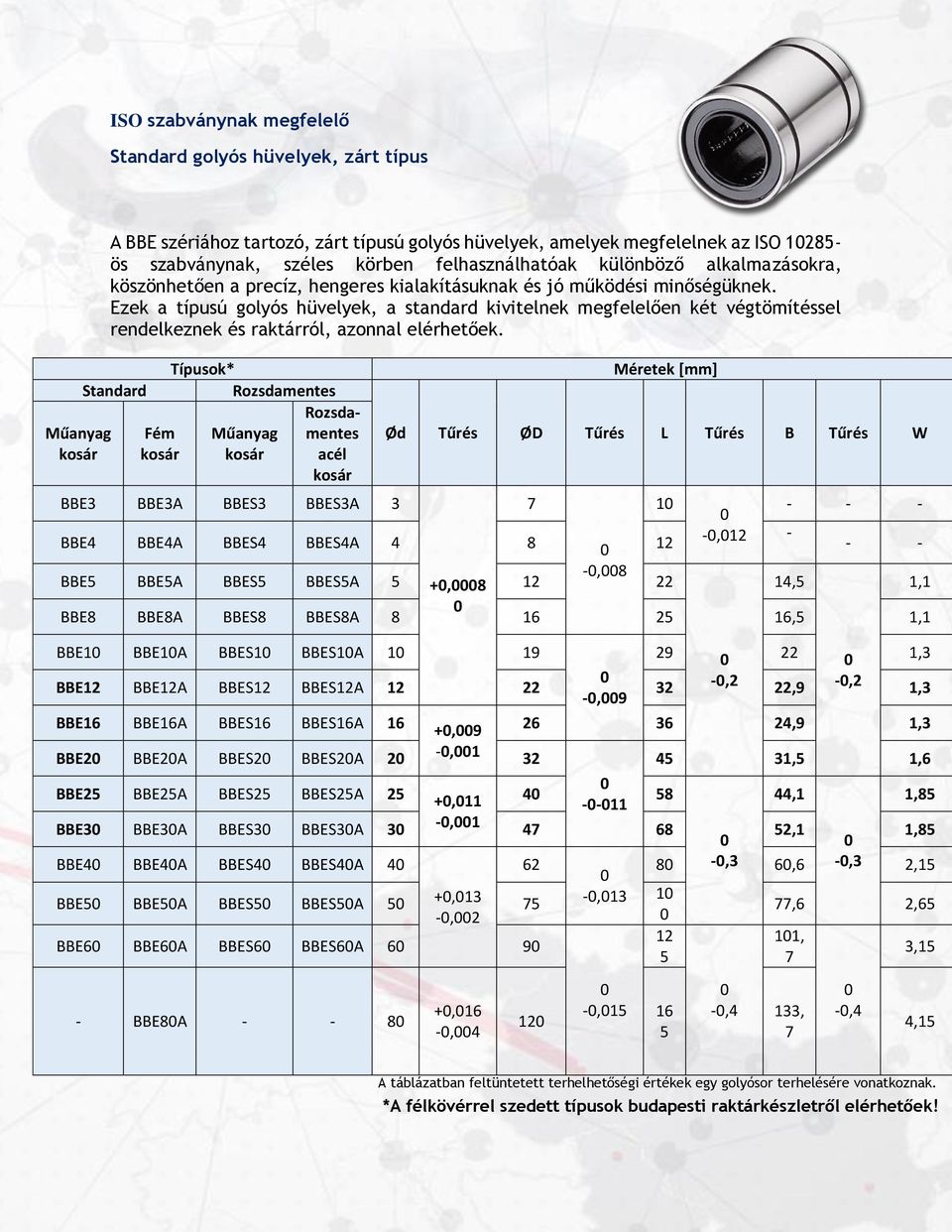

3 ISO szabványnak megfelelő Standard golyós hüvelyek, zárt típus A BBE szériához tartozó, zárt típusú golyós hüvelyek, amelyek megfelelnek az ISO ös szabványnak, széles körben felhasználhatóak különböző alkalmazásokra, köszönhetően a precíz, hengeres kialakításuknak és jó működési minőségüknek. Ezek a típusú golyós hüvelyek, a standard kivitelnek megfelelően két végtömítéssel rendelkeznek és raktárról, azonnal elérhetőek. Standard Fém Típusok* acél Méretek [mm] Ød Tűrés ØD Tűrés L Tűrés B Tűrés W BBE3 BBE3A BBES3 BBES3A BBE4 BBE4A BBES4 BBES4A , BBE5 BBE8 BBE5A BBE8A BBES5 BBES8 BBES5A BBES8A 5 8 +, , ,5 16,5 1,1 1,1 BBE1 BBE1A BBES1 BBES1A ,3 BBE12 BBE12A BBES12 BBES12A ,9 32 -,2 22,9 -,2 1,3 BBE16 BBE16A BBES16 BBES16A 16 +, ,9 1,3 BBE2 BBE2A BBES2 BBES2A 2 -, ,5 1,6 BBE25 BBE25A BBES25 BBES25A 25 +, ,1 1, BBE3 BBE3A BBES3 BBES3A 3 -, ,1 1,85 BBE4 BBE4A BBES4 BBES4A ,3 6,6 -,3 2,15 +,13 -,13 1 BBE5 BBE5A BBES5 BBES5A ,6 2,65 -, , BBE6 BBE6A BBES6 BBES6A 6 9 3, BBE8A ,16 -,4 12 -, ,4 133, 7 -,4 4,15 A táblázatban feltüntetett terhelhetőségi értékek egy golyósor terhelésére vonatkoznak. *A félkövérrel szedett típusok budapesti raktárkészletről elérhetőek!

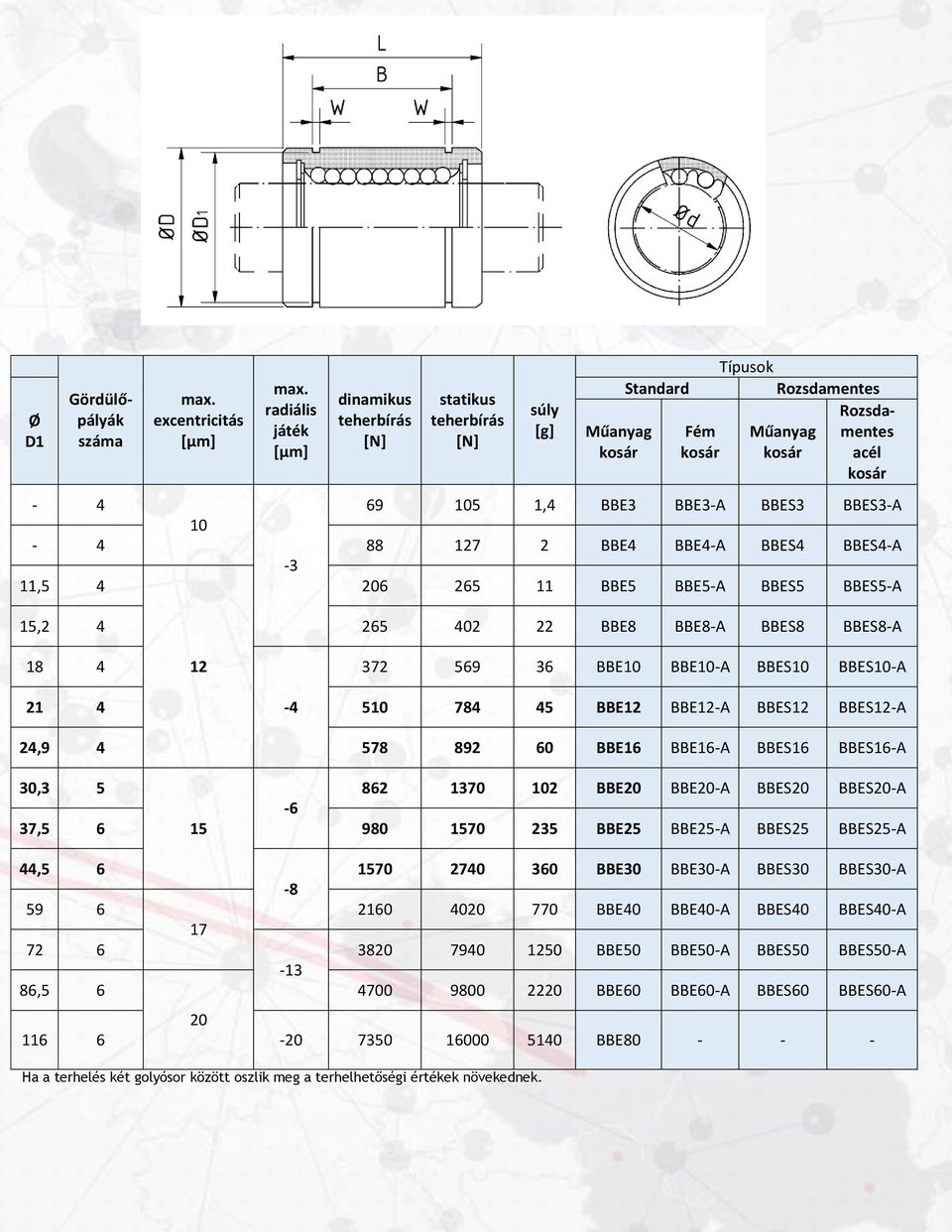

4 Ø D1 Gördülőpályák száma max. excentricitás [µm] max. radiális játék [µm] dinamikus teherbírás statikus teherbírás súly [g] Standard Fém Típusok acél ,4 BBE3 BBE3-A BBES3 BBES3-A BBE4 BBE4-A BBES4 BBES4-A -3 11, BBE5 BBE5-A BBES5 BBES5-A 15, BBE8 BBE8-A BBES8 BBES8-A BBE1 BBE1-A BBES1 BBES1-A BBE12 BBE12-A BBES12 BBES12-A 24, BBE16 BBE16-A BBES16 BBES16-A 3, BBE2 BBE2-A BBES2 BBES2-A -6 37, BBE25 BBE25-A BBES25 BBES25-A 44, BBE3 BBE3-A BBES3 BBES3-A BBE4 BBE4-A BBES4 BBES4-A BBE5 BBE5-A BBES5 BBES5-A , BBE6 BBE6-A BBES6 BBES6-A BBE Ha a terhelés két golyósor között oszlik meg a terhelhetőségi értékek növekednek.

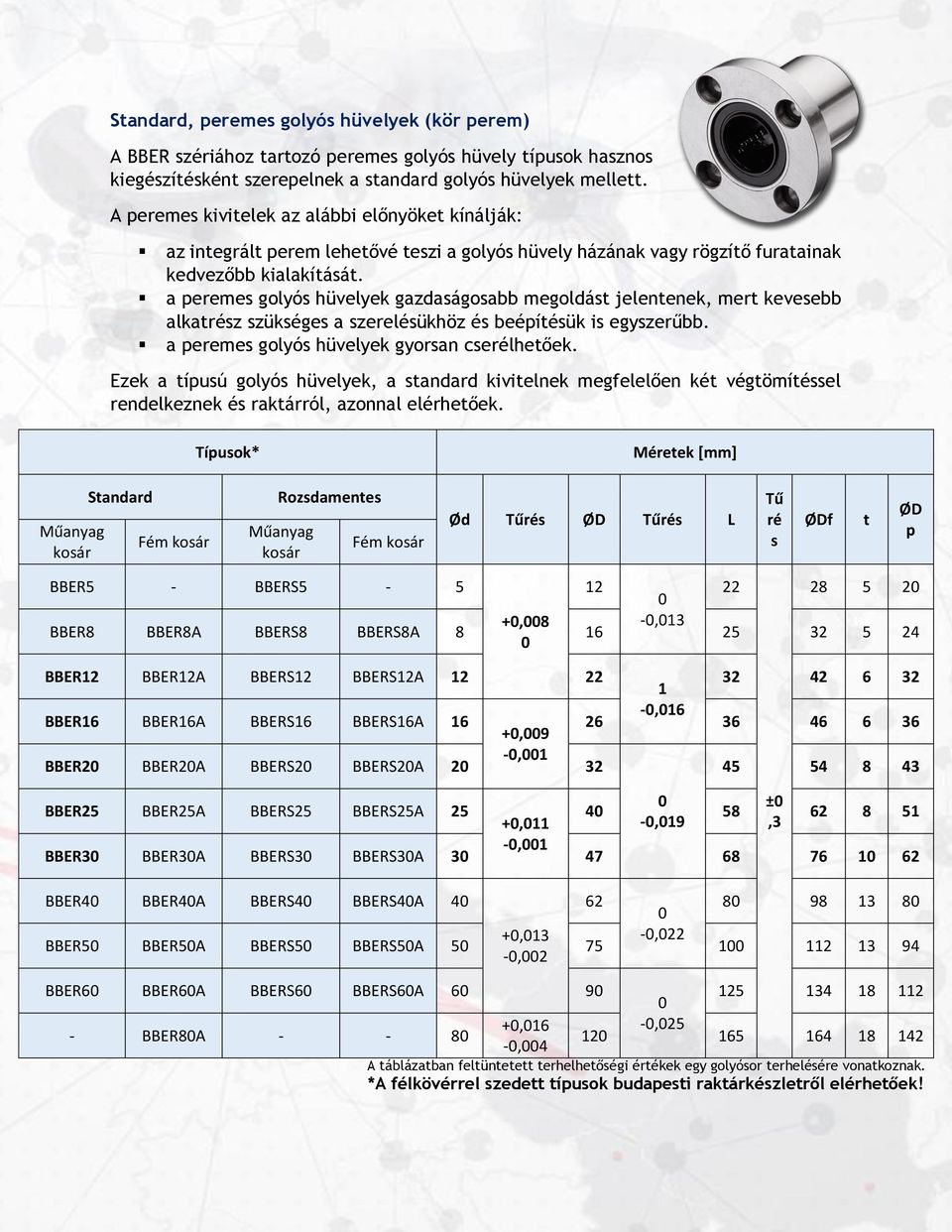

5 Standard, peremes golyós hüvelyek (kör perem) A BBER szériához tartozó peremes golyós hüvely típusok hasznos kiegészítésként szerepelnek a standard golyós hüvelyek mellett. A peremes kivitelek az alábbi előnyöket kínálják: az integrált perem lehetővé teszi a golyós hüvely házának vagy rögzítő furatainak kedvezőbb kialakítását. a peremes golyós hüvelyek gazdaságosabb megoldást jelentenek, mert kevesebb alkatrész szükséges a szerelésükhöz és beépítésük is egyszerűbb. a peremes golyós hüvelyek gyorsan cserélhetőek. Ezek a típusú golyós hüvelyek, a standard kivitelnek megfelelően két végtömítéssel rendelkeznek és raktárról, azonnal elérhetőek. Típusok* Méretek [mm] Standard Fém Fém Ød Tűrés ØD Tűrés L Tű ré s ØDf t ØD p BBER5 - BBERS ,8 -,13 BBER8 BBER8A BBERS8 BBERS8A BBER12 BBER12A BBERS12 BBERS12A ,16 BBER16 BBER16A BBERS16 BBERS16A ,9 -,1 BBER2 BBER2A BBERS2 BBERS2A ± BBER25 BBER25A BBERS25 BBERS25A ,11 -,19,3 -,1 BBER3 BBER3A BBERS3 BBERS3A BBER4 BBER4A BBERS4 BBERS4A ,13 -,22 BBER5 BBER5A BBERS5 BBERS5A ,2 BBER6 BBER6A BBERS6 BBERS6A ,16 -,25 - BBER8A ,4 A táblázatban feltüntetett terhelhetőségi értékek egy golyósor terhelésére vonatkoznak. *A félkövérrel szedett típusok budapesti raktárkészletről elérhetőek!

6 Méretek [mm] X Y Z Gördülőpályák száma max. excentric itás [µm] szögel térés [µm] dinami kus teherb írás statiku s teherb írás súly [g] Standard Fém Típusok Fém 3,5 6 3, BBER5 - BBERS5-3,5 6 3, BBER8 BBER8A BBERS8 BBERS8A ,5 7,5 4, BBER12 BBER12A BBERS12 BBERS12A 4,5 7,5 4, BBER16 BBER16A BBERS16 BBERS16A 5,5 9 5, BBER2 BBER2A BBERS2 BBERS2A 5,5 9 5, BBER25 BBER25A BBERS25 BBERS25A 6,6 11 6, BBER3 BBER3A BBERS3 BBERS3A , BBER4 BBER4A BBERS4 BBERS4A , BBER5 BBER5A BBERS5 BBERS5A , BBER6 BBER6A BBERS6 BBERS6A , BBER8A Ha a terhelés két golyósor között oszlik meg a terhelhetőségi értékek egy megadott faktor érték szerint növekednek.

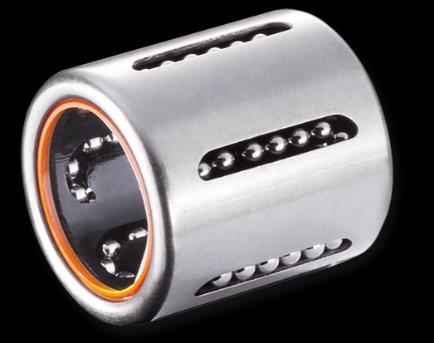

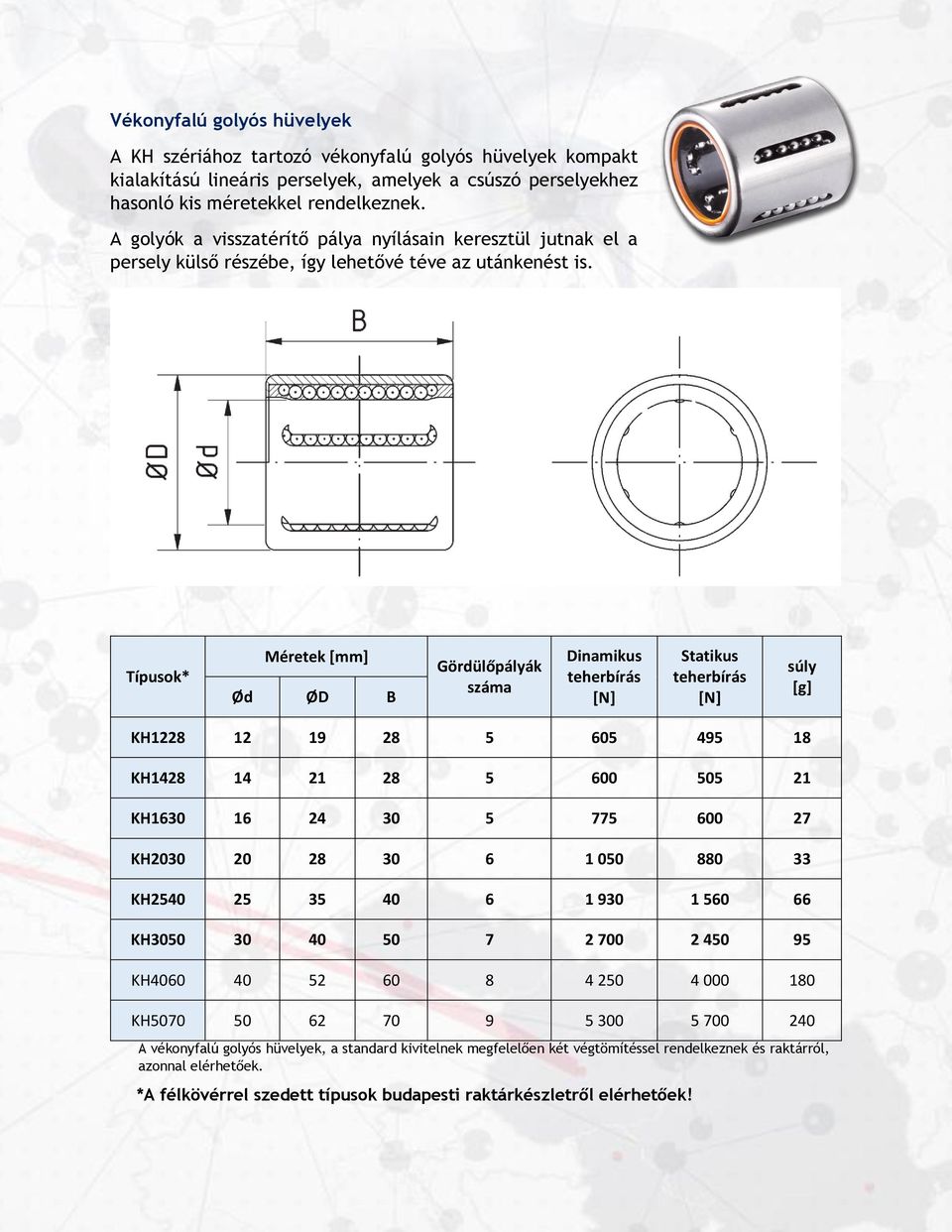

7 Vékonyfalú golyós hüvelyek A KH szériához tartozó vékonyfalú golyós hüvelyek kompakt kialakítású lineáris perselyek, amelyek a csúszó perselyekhez hasonló kis méretekkel rendelkeznek. A golyók a visszatérítő pálya nyílásain keresztül jutnak el a persely külső részébe, így lehetővé téve az utánkenést is. Típusok* Méretek [mm] Ød ØD B Gördülőpályák száma Dinamikus teherbírás Statikus teherbírás súly [g] KH KH KH KH KH KH KH KH A vékonyfalú golyós hüvelyek, a standard kivitelnek megfelelően két végtömítéssel rendelkeznek és raktárról, azonnal elérhetőek. *A félkövérrel szedett típusok budapesti raktárkészletről elérhetőek!

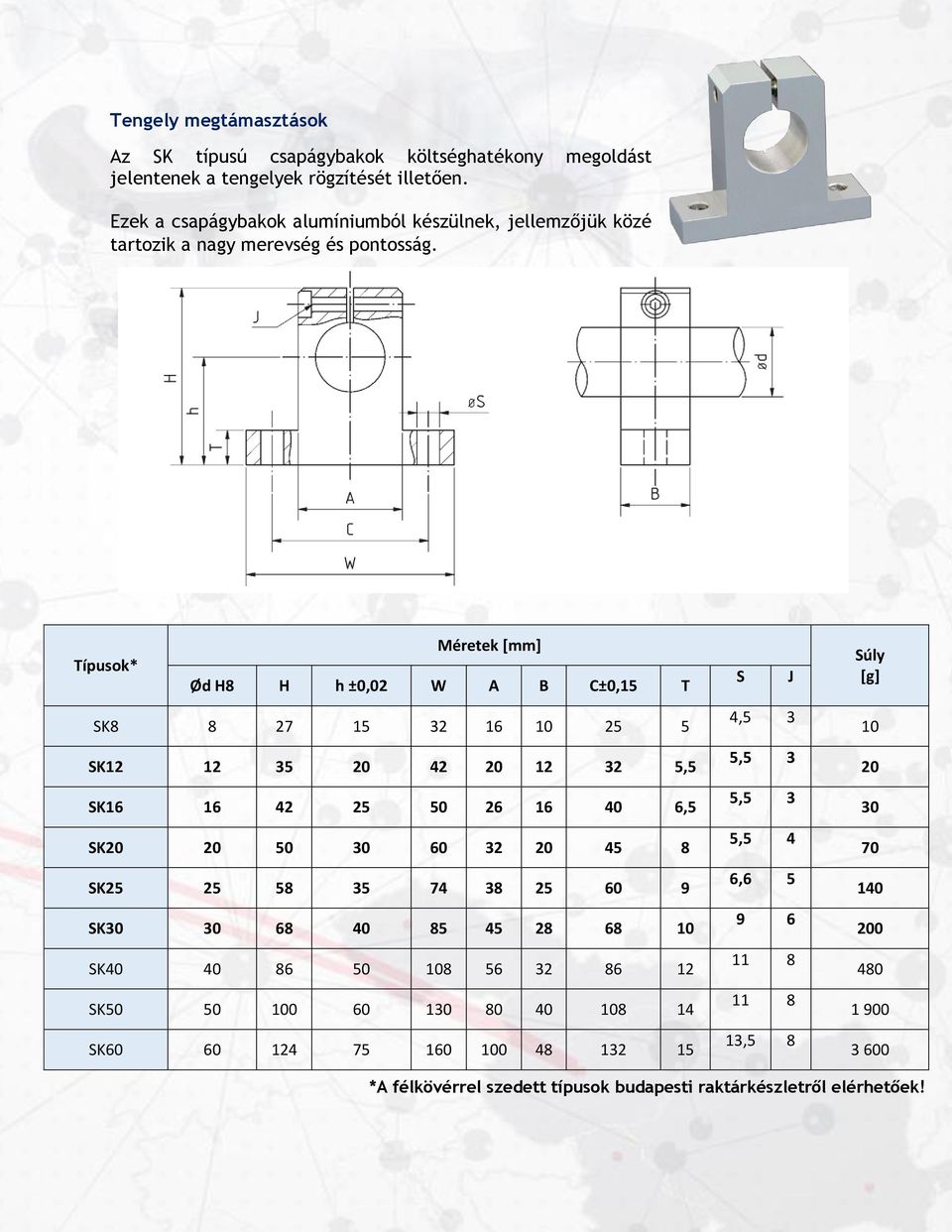

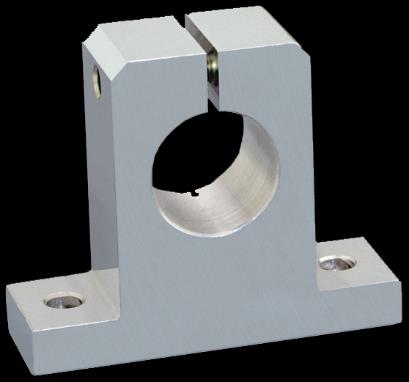

8 Tengely megtámasztások Az SK típusú csapágybakok költséghatékony megoldást jelentenek a tengelyek rögzítését illetően. Ezek a csapágybakok alumíniumból készülnek, jellemzőjük közé tartozik a nagy merevség és pontosság. Méretek [mm] Típusok* Ød H8 H h ±,2 W A B C±,15 T SK SK ,5 SK ,5 SK SK SK SK SK SK S J 4,5 3 5,5 3 5,5 3 5,5 4 6, ,5 8 Súly [g] *A félkövérrel szedett típusok budapesti raktárkészletről elérhetőek!

9 Tengelyek CF53-as kéregedzett acél rúd. Anyagösszetétel C% Si% Mn% P% S%,5 -,57,15 -,35,4 -,7,25 max,35 max ±.3 ±.3 ± Mechanikai tulajdonságok Melegen hengerelt acél DIN 17212: 1972 szerint R Rp.2 A% N/mm² N/mm² min min HB Névl. átmérő mm Tömeg kg/m Tűrés ISO h6 µ Max. hosszúság mm Felületi keménység HRC Gyártási program Edzési vastagság mm Egyenesség mm/m Köralakúság µ Hengeresség µ Felületi érdesség µ RA 6, / / 64,6 / 1,2,3 2 max 2 max,2 /,25 8,4-9 6 / / 64,6 / 1,2,3 2 max 2 max,2 /,25 1, / / 64,6 / 1,2,3 2 max 2 max,2 /,25 12, / / 64,6 / 1,3,3 2 max 2 max,2 /, , / / 64,6 / 1,3,3 2 max 2 max,2 /, , / / 64,6 / 1,3,3 2 max 2 max,2 /, , / / 64,6 / 1,3,2 2 max 2 max,2 /, / / 64,9 / 1,8,2 2 max 2 max,2 /,25 2 2, / / 64,9 / 1,8,2 2 max 3 max,2 /, , / / 64,9 / 1,8,2 2 max 3 max,2 /, , / / 64,9 / 1,8,2 2 max 3 max,2 /, , / / 64,9 / 1,8,2 2 max 3 max,2 /,25 3 5, / / 64,9 / 1,8,2 3 max 3 max,2 /, , / / 64 1,5 / 1,8,2 3 max 3 max,2 /, , / / 64 1,5 / 1,8,2 3 max 3 max,2 /,25 4 9, / / 64 1,5 / 1,8,2 3 max 3 max,2 /, , / / 64 1,5 / 1,8,2 3 max 3 max,2 /, , / / 64 1,5 / 1,8,2 4 max 3 max,2 /, , / / 64 2,2 / 3,9,2 4 max 5 max,2 /,25 7 3, / / 64 2,2 / 3,9,2 4 max 5 max,2 /, , / / 64 2,2 / 3,9,2 5 max 5 max,2 /, , / / 64 2,8 / 4,5,2 5 max 5 max,2 /, , / / 64 2, 8 / 4,5,2 5 max 5 max,2 /,25 *A félkövérrel szedett típusok budapesti raktárkészletről elérhetőek!

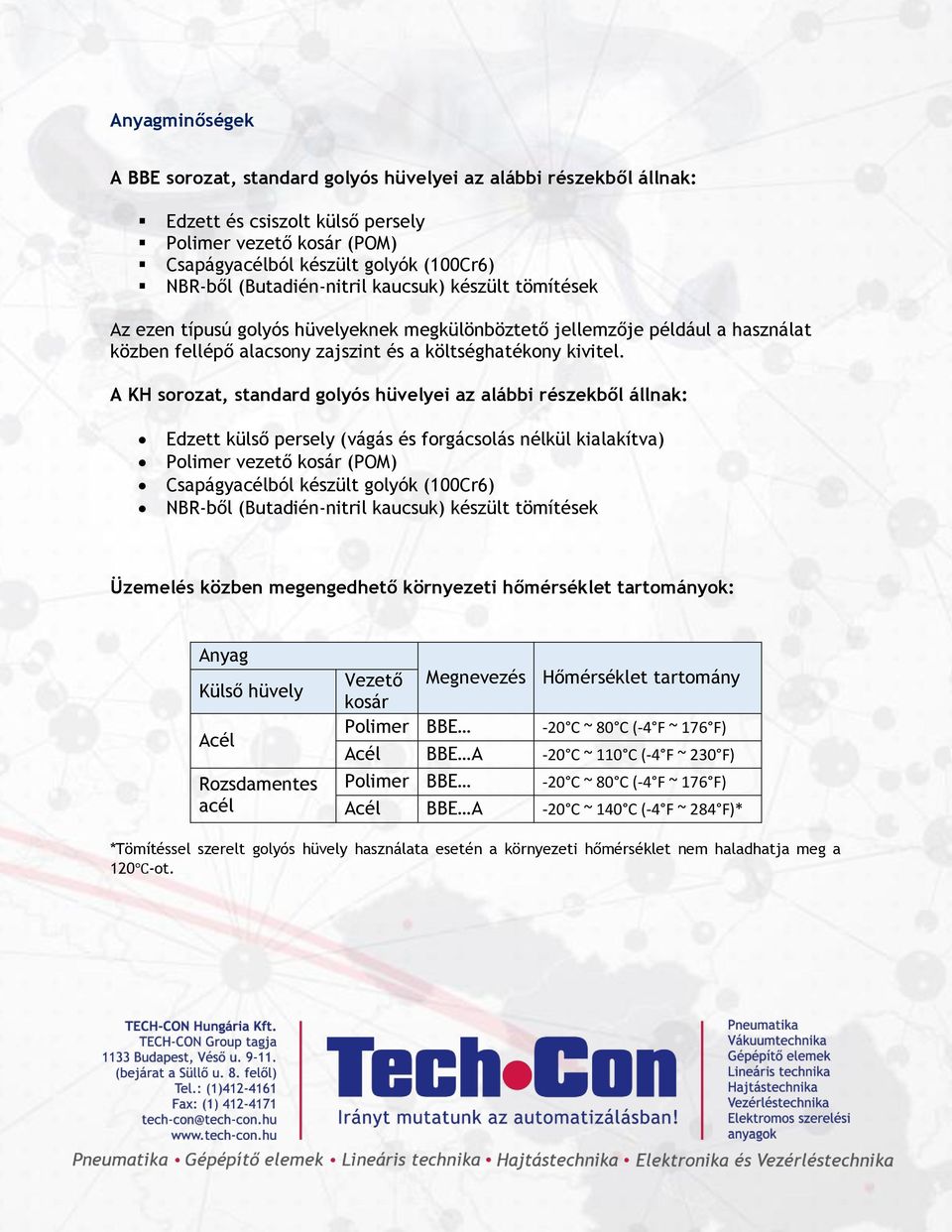

10 Anyagminőségek A BBE sorozat, standard golyós hüvelyei az alábbi részekből állnak: Edzett és csiszolt külső persely Polimer vezető (POM) Csapágyacélból készült golyók (1Cr6) NBR-ből (Butadién-nitril kaucsuk) készült tömítések Az ezen típusú golyós hüvelyeknek megkülönböztető jellemzője például a használat közben fellépő alacsony zajszint és a költséghatékony kivitel. A KH sorozat, standard golyós hüvelyei az alábbi részekből állnak: Edzett külső persely (vágás és forgácsolás nélkül kialakítva) Polimer vezető (POM) Csapágyacélból készült golyók (1Cr6) NBR-ből (Butadién-nitril kaucsuk) készült tömítések Üzemelés közben megengedhető környezeti hőmérséklet tartományok: Anyag Külső hüvely Acél acél Vezető Megnevezés Hőmérséklet tartomány Polimer BBE -2 C ~ 8 C (-4 F ~ 176 F) Acél BBE A -2 C ~ 11 C (-4 F ~ 23 F) Polimer BBE -2 C ~ 8 C (-4 F ~ 176 F) Acél BBE A -2 C ~ 14 C (-4 F ~ 284 F)* *Tömítéssel szerelt golyós hüvely használata esetén a környezeti hőmérséklet nem haladhatja meg a 12 -ot.
