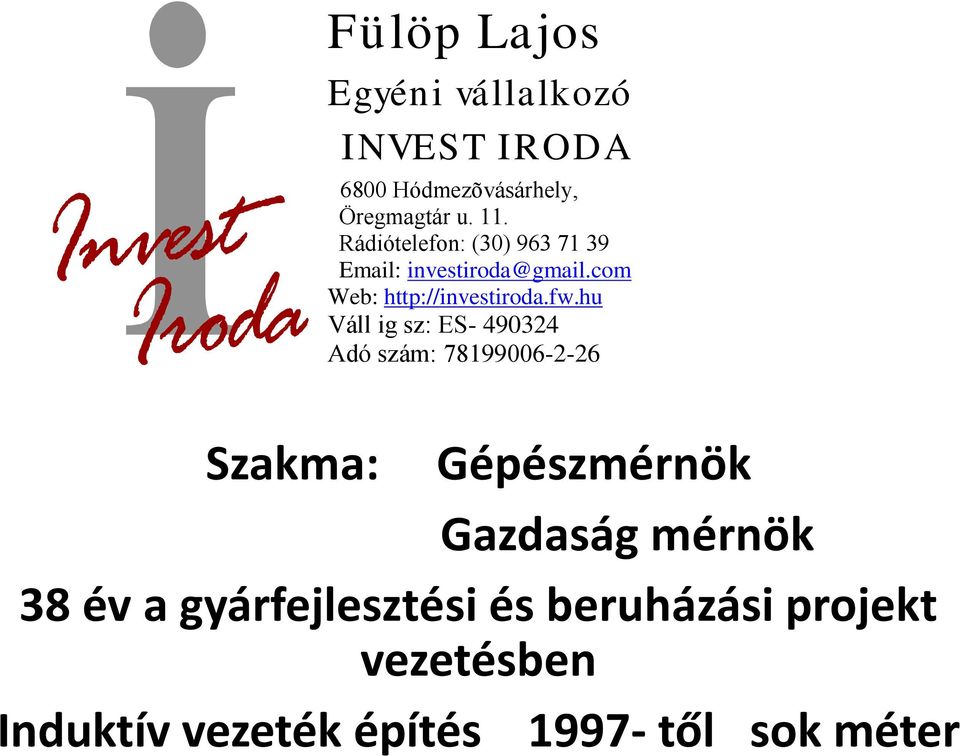

1 Fülöp Lajos Egyéni vállalkozó INVEST IRODA 6800 Hódmezõvásárhely, Öregmagtár u. 11. Rádiótelefon: (30) Web: Váll ig sz: ES Adó szám: Szakma: Gépészmérnök Gazdaság mérnök 38 év a gyárfejlesztési és beruházási projekt vezetésben Induktív vezeték építés től sok méter

hu Váll ig sz: ES- 490324 Adó szám: 78199006-2-26 Szakma: Gépészmérnök Gazdaság mérnök

2 Anyagmozgatás Betonon Anyagmozgatás Betonról

3 Ismerkedés a betonnal 1970????? Hogyan betonoztunk Tükör kézzel leszedett humusz???? Ágyazat elterített sóder Tömörsége ami??????? Betonkeverés recept szerint lapáttal a sóder és zsákkal a cement és a víz hozzáadása ízlés szerint Kiszállítás Trógli vagy Japáner

4 Ma hogyan betonozunk Tükör kiszedés és annak teherbírás ellenőrzése Ágyazat készítés teherbírás méréssel Betonozás korszerű masinával Mixer, beton szivattyú Vajon hogy sikerül ilyen feltételekkel????????

méréssel Betonozás korszerű masinával Mixer, beton

5 Az iskolában 1971-től 1976-ig az tanították, hogy, ha az anyagot sokat mozgatjuk akkor az értéke növekedik.

6 Előadásom témája Anyagmozgatás betonon Anyagmozgatás betonról

7 Anyagmozgatás betonon 1992 évben a Villeroy & Boch Területén A kiindulás 1966 ban katonák által készített beton Betonon mozgatás néhány követelménye 1992 évben Az 1966 ban készült beton a hagyományos módon készült fuga szélesség 2 cm bitumennel kiöntve 3x 3 m tábla vasalat néklül léccel lehúzott felület töredezett fuga repedezett felület Javítással szembeni követelmény Sík felület Csúszásmentes felület

hagyományos módon készült fuga szélesség 2 cm bitumennel kiöntve 3x 3 m tábla vasalat néklül léccel

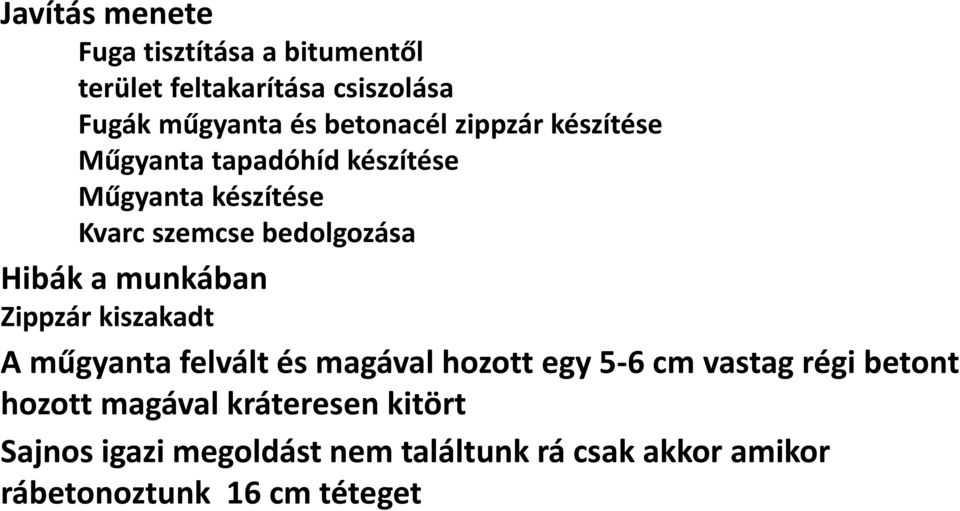

8 Javítás menete Fuga tisztítása a bitumentől terület feltakarítása csiszolása Fugák műgyanta és betonacél zippzár készítése Műgyanta tapadóhíd készítése Műgyanta készítése Kvarc szemcse bedolgozása Hibák a munkában Zippzár kiszakadt A műgyanta felvált és magával hozott egy 5-6 cm vastag régi betont hozott magával kráteresen kitört Sajnos igazi megoldást nem találtunk rá csak akkor amikor rábetonoztunk 16 cm téteget

munkában Zippzár kiszakadt A műgyanta felvált és magával hozott egy 5-6 cm vastag régi betont hozott

9 A fenti kemencét kézi kocsival szolgáljuk ki, melyen nyers termék van, nem lényegtelen a mozgatás során keletkezett selejt

10 Második mottó: Anyagmozgatás a betonról Magasraktárak és követelményeik. Íme egy magasraktár váza Magas raktár állványa

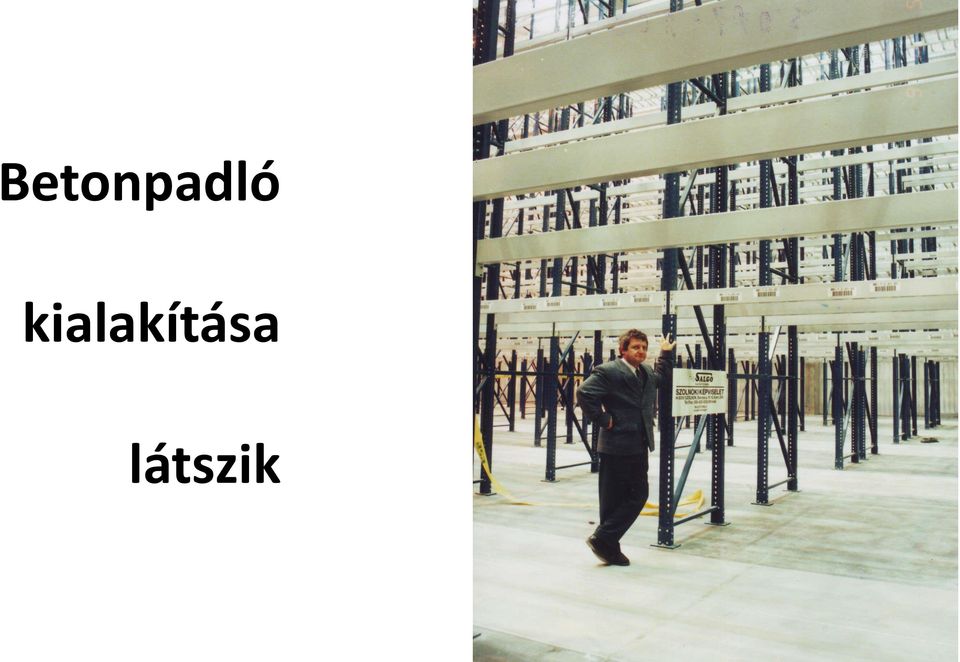

11 Betonpadló kialakítása látszik

12 Még egy kép Raktár adatai Folyosó hossz: 85 m Maradék teherbírás 12,5 m nél: 1000 kg Emelési magasság: Rakomány méret: Folyosó szélesség: 12,5 m 800x 1200x 200mm 1850 mm

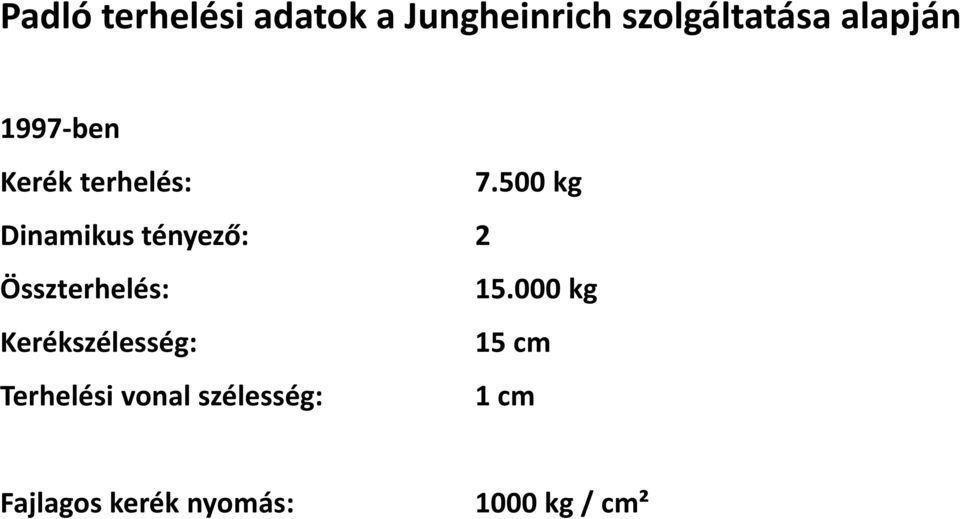

14 Padló terhelési adatok a Jungheinrich szolgáltatása alapján 1997-ben Kerék terhelés: kg Dinamikus tényező: 2 Összterhelés: kg Kerékszélesség: 15 cm Terhelési vonal szélesség: 1 cm Fajlagos kerék nyomás: 1000 kg / cm²

500 kg Dinamikus tényező: 2 Összterhelés: 15.

16 1997 évben hogyan lehet ennek megfelelni??? Raktár folyosó hossz 85 m Maradék teherbírás 1000 kg Emelési magasság mm Folyosó szélesség mm Padló maximális billenése 2 mm!!!!

17 Több rétegű padló Szerelő beton 20 cm beton 25 kg acélhaj Dilatáció vágás 1/3 mélységig Mező közepén munkahézag Lézeres símítógép Símítás következményei és hibái Hiba javítás második réteg Élvédő és minden ötlet A technológia következménye: Dilatáció és induktív vezeték metszik egymást???? Tábla felpördülés???? Beton zsugorodik??????

Hiba javítás második réteg Élvédő és minden ötlet A technológia következménye:

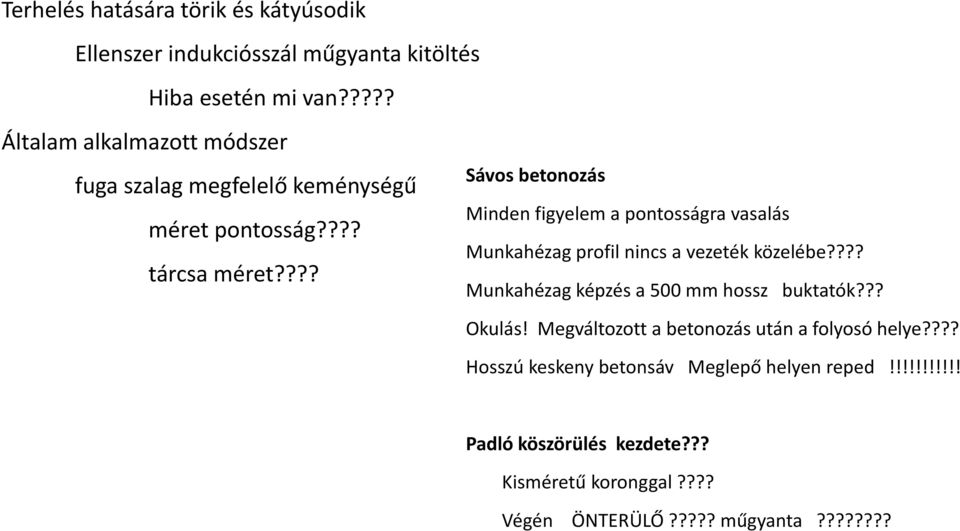

19 Terhelés hatására törik és kátyúsodik Ellenszer indukciósszál műgyanta kitöltés Hiba esetén mi van????? Általam alkalmazott módszer fuga szalag megfelelő keménységű méret pontosság???? tárcsa méret???? Sávos betonozás Minden figyelem a pontosságra vasalás Munkahézag profil nincs a vezeték közelébe???? Munkahézag képzés a 500 mm hossz buktatók??? Okulás! Megváltozott a betonozás után a folyosó helye???? Hosszú keskeny betonsáv Meglepő helyen reped!!!!!!!!!!! Padló köszörülés kezdete??? Kisméretű koronggal???? Végén ÖNTERÜLŐ????? műgyanta????????

??? Sávos betonozás Minden figyelem a pontosságra vasalás Munkahézag profil nincs a vezeték közelébe?

20 A jelenlegi padló Köszörülés technológiája Elkészül a nagytáblás padló dilatációs profillal zsugorodás mentes padló technológiával Felületet megcsiszolják A felület keménysége nem ismert általam de a következménye igen A Targonca szálkeresési mechanizmusa / csikk taposás/

Felületet megcsiszolják A felület keménysége nem ismert általam de

24 Kérdések? Köszönöm a figyelmet!
