LASSELSBERGER-KNAUF ESZTRICHEK SZABVÁNYSZERINTI JELÖLÉSE: Gyorsan száradó Cementesztrich ZE-20

Átírás

1 KOPÁSSÁLLÓSÁG: Böhme A OSZTÁLY A22 A15 A12 A9 A6 A3 A1,5 Anyagveszteség cm 3 /50 cm ,5 BCA AR OSZTÁLY AR6 AR4 AR2 AR1 AR0,5 Kopásmélység µm Kopásállóság görgôvel RWA OSZTÁLY RWA300 RWA100 RWA20 RWA10 RWA1 Anyagveszteség cm LASSELSBERGER-KNAUF ESZTRICHEK SZABVÁNYSZERINTI JELÖLÉSE: Cementbázisú esztrichek: Cementesztrich ZE12 Cementesztrich ZE20 Cementesztrich ZE30 Cementesztrich ZE50 Gyorsan száradó Cementesztrich ZE-20 Gyorsesztrich Anhidrit kötôanyagú esztrich: FE-50 Largo önterülô esztrich CT-C12-F3 CT-C20-F4 CT-C30-F5 CT-C50-F7 CT-C20-F4 CT-C25-F5 CA-C25-F5 26

2 I. Általános rész: Esztrich alatt egy vékony, habarcsból készült padlóréteget értünk (1 8 cm), amelyet folyós, képlékeny vagy földnedves formában dolgoznak fel. A szerkezeti felépítést tekintve különbözô esztrichek léteznek: 1. ALAPFELÜLETHEZ KÖZVETLENÜL KAPCSOLÓDÓ ESZTRICH egy vagy több rétegû esztrich, amely a teherhordó alapfelülethez hozzáköt. Esztrich Alapozó v. Tapadóhíd Szilárd aljzat Kontakt esztrich 2. ESZTRICH VÁLASZTÓRÉTEGEN szabadon mozgó esztrichréteg, amely az alapfelülettôl egy vékony fólia vagy papírréteggel van elválasztva és az egyéb építôelemektôl min. 4 mm-es réteg választja el. Dilatációs szalag Esztrich Választófólia Esztrich választórétegen 3. ÚSZTATOTT ESZTRICH szabadon mozgó esztrich réteg, amelyet szigetelô réteggel (hô- és/vagy hangszigetelô réteggel) illetve feltöltéssel választunk el a teherhordó alapfelülettôl. Az esztrich réteg az egyéb építôelemektôl min. 4 mm-es választó réteggel van elválasztva. Dilatációs szalag Esztrich Választófólia Hang- és hôszig. Úsztatott esztrich 3

3 4. VASALT ESZTRICH min. 5 cm-es vastag esztrich réteg, amelyben egy hegesztett vasalást helyeznek el, melynek tartó funkciója nincs. Megkülönböztetjük az esztricheket az alkalmazott kötôanyag alapján Cementesztrich: LB-Knauf ZE 12, ZE 20, ZE 30,ZE 50, Gyorsesztrich, Gyorsanszáradó esztrich Anhydritesztrich (kalcium-szulfát): LB-Knauf FE 50 LARGO, AE 20 Mûgyantával modifikált cementesztrich Magnezitesztrich Öntött aszfaltesztrich Megkülönböztetjük az esztricheket a használati mód szerint: Járófelületi esztrich: LB-Knauf ZE 30, ZE 50 Burkolandó esztrich: LB-Knauf ZE12, ZE 20, FE 50 LARGO, AE 20, Gyorsesztrich, Gyorsanszáradó esztrich Kiegyenlítô esztrich: LB-Knauf ZE12, ZE 20, STYROSTON Megkülönböztetjük az esztricheket a feldolgozás módja szerint: Önterülô esztrich: LB-Knauf FE 50 LARGO Normál esztrich: LB-Knauf ZE 30, ZE12, ZE 20, AE 20, Gyorsesztrich, Gyorsanszáradó esztrich Száraz esztrich: Knauf rendszer 4

4 VIII. Függelék Az EN 13813: Esztrichhabarcsok és esztrichek. Tulajdonságok és követelmények AZ ESZTRICHHABARCSOK JELÖLÉSE: Kötôanyag szerinti csoport: CT cementesztrich CA kalciumszulfátesztrich MA magnezitesztrich AS öntöttaszfaltesztrich SR mûgyantaesztrich Szilárdsági tulajdonságok: C nyomószilárdság (kötelezô) F hajlítószilárdság (kötelezô) A kopásállóság Böhme szerint (opcionális v. kötelezô*) RWA kopásállóság görgôvel (opcionális v. kötelezô*) AR kopásállóság BCA szerint (opcionális v. kötelezô*) SH felületi keménység (opcionális) IC benyomódás kockával mérve (opcionális) IP benyomódás lappal mérve (opcionális) RWFC görgôállóság burkolattal (opcionális) E E-modulus (opcionális) B tapadószilárdság (opcionális) IR ütésállóság (opcionális) * Burkolat nélkül maradó esztrich esetében meg kell adni a három kopásállósági érték valamelyikét NYOMÓSZILÁRDSÁGI OSZTÁLYOK Cˆ OSZTÁLY C5 C7 C12 C16 C20 C25 C30 C35 C40 C50 C60 C70 C80 Nyomószilárdság N/mm HAJLÍTÓSZILÁRDSÁGI OSZTÁLYOK Fˆ OSZTÁLY F1 F2 F3 F4 F5 F6 F7 F10 F15 F20 F30 F40 F50 Hajlítószilárdság N/mm

5 3. Vékonybevonat érdesített LB-Knauf FE 50 Largo önterülô esztrich, AE20/ZE20/ZE30/ZE50/Gyorsesztrich/Gyorsanszáradó esztrich LB-Knauf Esztrich impregnáló kb. 0,30 kg/m 2 LB-Knauf Epoxi vékonybevonat kb. 0,20 kg/m 2 Kvarchomokszórás kb. 2,00 kg/m 2 LB-Knauf Epoxi vékonybevonat (fedôréteg) kb./0,25 kg/m 2 4. Vastagbevonat LB-Knauf FE 50 Largo önterülô esztrich, AE 20 ZE20/ZE30/ZE50/Gyorsesztrich/Gyorsanszáradó esztrich LB-Knauf Esztrich impregnáló 0,30 kg/m 2 LB-Knauf Epoxi vékonybevonat 0,20 kg/m 2 Kvarchomokszórás kb. 1 kg/m 2 LB-Knauf Epoxi vastagbevonat 1,60 kg/m 2 Kvarchomok 0,5 kg/m 2 24

6 II. Fugák Az esztrich feldolgozásnál rendkívül fontos a különbözô típusú fugák kialakítása. Az alábbiakban ismertetjük a különbözô fugatípusokat. 1. Dilatációs fugák épületszerkezeti fuga tágulási fuga felmenô falazatok menti fuga Esztrich Dilatációs profil Rugalmas tömítés Szerkezeti dilatáció 2. Zsugorodási fuga Zsugorodási fugák kialakításai Zsugorodási fugák kialakításai 3. Technológiai fuga Munkahézag kialakítás 5

7 III. Tervezés III/1. Az esztrich tervezést megelôzôen a következô adatokat kell tisztázni. AZ ESZTRICH TÍPUSA: a) Az alapfelülethez hozzákötô típus c) Úsztatott b) Választó fólián készült d) Padlófûtés esztrich A VÁRHATÓAN FELLÉPÔ TERHELÉSEK: Hasznos terhek különbözô rendeltetésû helyiségek esetén HELYISÉG RENDELTETÉSE HASZNOS TEHER [kn/m 2 Lakószobák 1,5 Irodák, kórházak, lakóépületek folyosói 2,0 Elôadóterem, iskolai osztályterem, parkolóház, garázs 2,5 Templom, színházi folyosó, táncterem, iskolai folyosó, eladóterek, vendéglátóipari helyiségek, könnyûipari üzemek 5,0 Ipari épületek, targoncaforgalom pl.: 3,5 tonnás targonca 12,5 SZILÁRDSÁGI KATEGÓRIA: Nyomószilárdsági osztályok Cˆ Osztály C5 C7 C12 C16 C20 C25 C30 C35 C40 C50 C60 C70 C80 Nyomószilárdság N/mm Hajlítószilárdsági osztályok Fˆ Osztály F1 F2 F3 F4 F5 F6 F7 F10 F15 F20 F30 F40 F50 Hajlítószilárdság N/mm koptatási szilárdság kémiai ellenállóság olaj állóság vízállóság tágulási fugák kiképzése és formája zsugorodási fugák kiképzésének módja szigetelô (hô- és hangszigetelô) anyag minôsége az alapfelület szilárdsági tulajdonsága a nyugvó és kerekeken guruló terhelések nagysága az esztrich felületén mozgó jármûvek kerekeinek jellemzôje és az esztrich felületén kialakítandó lejtés 6

8 VII. LB-Knauf epoxigyanta padlóbevonatok rétegrendjei 1. Impregnálás LB-Knauf FE 50 Largo önterülô esztrich, AE 20 ZE12/ZE20/ZE30/ZE50/Gyorsesztrich/Gyorsanszáradó esztrich LB-Knauf Epoxy impregnáló kb. 0,30 kg/m 2 2. Vékonybevonat LB-Knauf FE 50 Largo önterülô esztrich, AE 20 ZE20/ZE30/ZE50/Gyorsesztrich/Gyorsanszáradó esztrich LB-Knauf Esztrich impregnáló kb. 0,30 kg/m 2 LB-Knauf Epoxi vékonybevonat kb. 0,25 kg/m 2 23

9 A burkolóanyagokra vonatkozóan a szabványban rögzítetteken kívül nincsenek különleges elôírások. Különleges szabályok érvényesek viszont a padlófûtés elemeket tartalmazó esztrichnél: Elôremenô víz hômérséklete 60,0 50,0 40,0 30,0 20,0 10, Az esztrich készítése óta eltelt napok száma Padlófûtés felfûtése FE50, FE80 esetén A burkolást megelôzôen a felület felfûtését a megadott felfûtési diagram szerint el kell végezni, a felületet lassan a környezeti hômérsékletre vissza kell hûteni. A felfûtést és visszahûtést követôen ismét ellenôrizendô a maradék nedvességtartalom. A tágulási fugakiosztást a burkolóanyag hôtágulási együtthatójának ismeretében adják meg, a fuga szélessége pedig az adott szakaszon számított hôtágulás 5-szöröse kell legyen. A padlófûtéseknél általánosan használatos kerámia burkolatok ragasztására, valamint változó hôterhelésnek kitett külsô felületeken flexibilis ragasztókat használnak. Nedves helyiségekben különös gonddal kell az esztrich felületét elôkészíteni. Meg kell akadályozni, hogy a nedvesség a rétegbe hatoljon (a nedvesség fokozottan veszélyes az anhidrit kötôanyagú esztrihcre). A széles körben alkalmazott kenhetô szigetelés mellett tanácsos az élek mentén egy speciális, rugalmas, öntapadó sarokszigetelô szalagot használni. A kivitelezés során fontos tudni, hogy a falak mentén elhelyezett tágulási szalagokat csak a burkolás után vágjuk le. Ezzel elkerüljük azt, hogy a ragasztó vagy a fugázó a burkolat és a fal közé kerüljön. Padlólapot modifikált hidraulikus kötôanyaggal rendelkezô LB-Knauf Flex, Gres, Profiflex ragasztóval szabad a felületre ragasztani. Figyeljünk arra, hogy a burkolólap nagyságának megfelelô rétegvastagságot használjuk. Az alábbiakban felsoroljuk, hogy milyen élhosszúságú padlólaphoz mely fogazott simító javasolt. Különösen a padlófûtésnél figyeljünk a megfelelô rétegvastagságú ragasztóágy kialakítására. A természetes kövek nem egyenletes rétegvastagságúak, ilyenkor a ragasztóággyal egyenlítik ki a különbségeket. Ilyen célra közepes ( 15 mm fogazott simító ) rétegvastagságú habarcságy szükséges. Az LB-Knauf Flex ragasztóba 10 12% 0 2 mm-es homokot keverve alkalmas lesz a fenti feladat megoldására. LAP ÉLHOSSZÚSÁG SIMÍTÓ FOGAZÁS [mm] [mm] 50-ig felett 8 Padlószônyeg, PVC, linóleum Általában az alapozott esztrich felületet tapaszolják, és erre a gyártók által elôírt ragasztóval történik a ragasztás ( oldószeres vagy diszperziós ). Parketta A különbözô típusú parkettát oldószeres, diszperziós vagy két komponensû poliuretán ragasztóval lehet felragasztani. 20 mm-es parketta rétegvastagság felett nem használhatunk diszperziós ragasztót. Az alapozott esztrichfelületre kerül rá a 9+-0,5 % nedvességtartalmú parketta. Padlófûtésnél, a látható rések kialakulása nem zárható ki, de a megfelelô páratartalom ( % ) biztosításával elkerülhetô. 22

10 III/2. Szerkezeti kialakítás a) ALAPFELÜLETHEZ KÖZVETLENÜL KÖTÔDÔ ESZTRICH (KONTAKT ESZTRICH) Elônyök: kis rétegvastagság nagy felületen fugamentes feldolgozhatóság (1000 m 2 max. felület) Követelmények az alapfelülettel szemben: tiszta nyitott pórusú megfelelôen érdes repedésmentes megfelelôen szilárd (min. nyomószilárdság 23 N/mm 2 ÖNORM szerint) egyenletesen nedvszívó száraz egyenletes (az alapfelület szintbeli eltérése 10 m távolságokra lévô pontok esetén max. 15 mm lehet) Az alapfelület és az esztrich között mindenképpen szükséges a megfelelô kapcsolatok kialakulása érdekében egy kötôhíd (tapadóhíd) alkalmazása KÖVETELMÉNYEK KÖVETELMÉNYEK A CEMENTESZTRICH-HEL SZEMBEN AZ ANHIDRITESZTRICH-HEL SZEMBEN Kötôhíd Esztrichalapozó, cementalapú kötôhíd Esztrichalapozó, epoxi kötésû kötôhíd Min. rétegvastagság 30 mm 25 mm Max. rétegvastagság 50 mm 80 mm Burkolandó esztrich min. ZE 12-es min. AE 20-as (FE 50) Járófelületi esztrich min. ZE 30 - Szerkezetifugaképzés + terv szerint kialakítandó + terv szerint kialakítandó *Tágulási fugaképzés - terv szerint kialakítandó - terv szerint kialakítandó Felmenô falak menti fugaképzés - terv szerint kialakítandó - terv szerint kialakítandó Zsugorodási fuga - terv szerint kialakítandó - terv szerint kialakítandó **Technológiai fuga a feldolgozó igényei szerint a feldolgozó igényei szerint ** minden technológiai fugát le kell zárni 7

11 b) VÁLASZTÓFÓLIÁRA FEKTETETT ESZTRICH Elônyök: nem kell az alapfelülethez hozzákötnie szerényebb minôségi elôírások az alapfelülettel szemben az alapfelület lehet: fafödém vagy könnyûbeton Követelmények az alapfelülettel szemben: teherhordó (3 cm rétegvastagság felett a feltöltéseket tömöríteni kell) egyenletes Követelmények a választófóliával szemben: min. rétegvastagság 0,1 mm, átlapolás min. 10 cm, párazárás a nedvszívó anyagú alapfelületek esetén KÖVETELMÉNYEK KÖVETELMÉNYEK A CEMENTESZTRICH-HEL SZEMBEN AZ ANHIDRITESZTRICH-HEL SZEMBEN Választófólia min. 0,1 mm min. 0,1 mm Min. rétegvastagság 35 mm 30 mm Max. rétegvastagság 80 mm 80 mm Burkolandó esztrich min. ZE 12-es min. AE 20-as (FE 50) Járófelületi esztrich min. ZE 30 - Épülettágulási fugaképzés + terv szerint kialakítandó + terv szerint kialakítandó Tágulási fugaképzés + terv szerint kialakítandó + terv szerint kialakítandó Felmenô falak menti fugaképzés + terv szerint kialakítandó + terv szerint kialakítandó Zsugorodási fuga + kb. 25 m 2 -enként + terv szerint kialakítandó Technológiai fuga a feldolgozó igényei szerint a feldolgozó igényei szerint 8

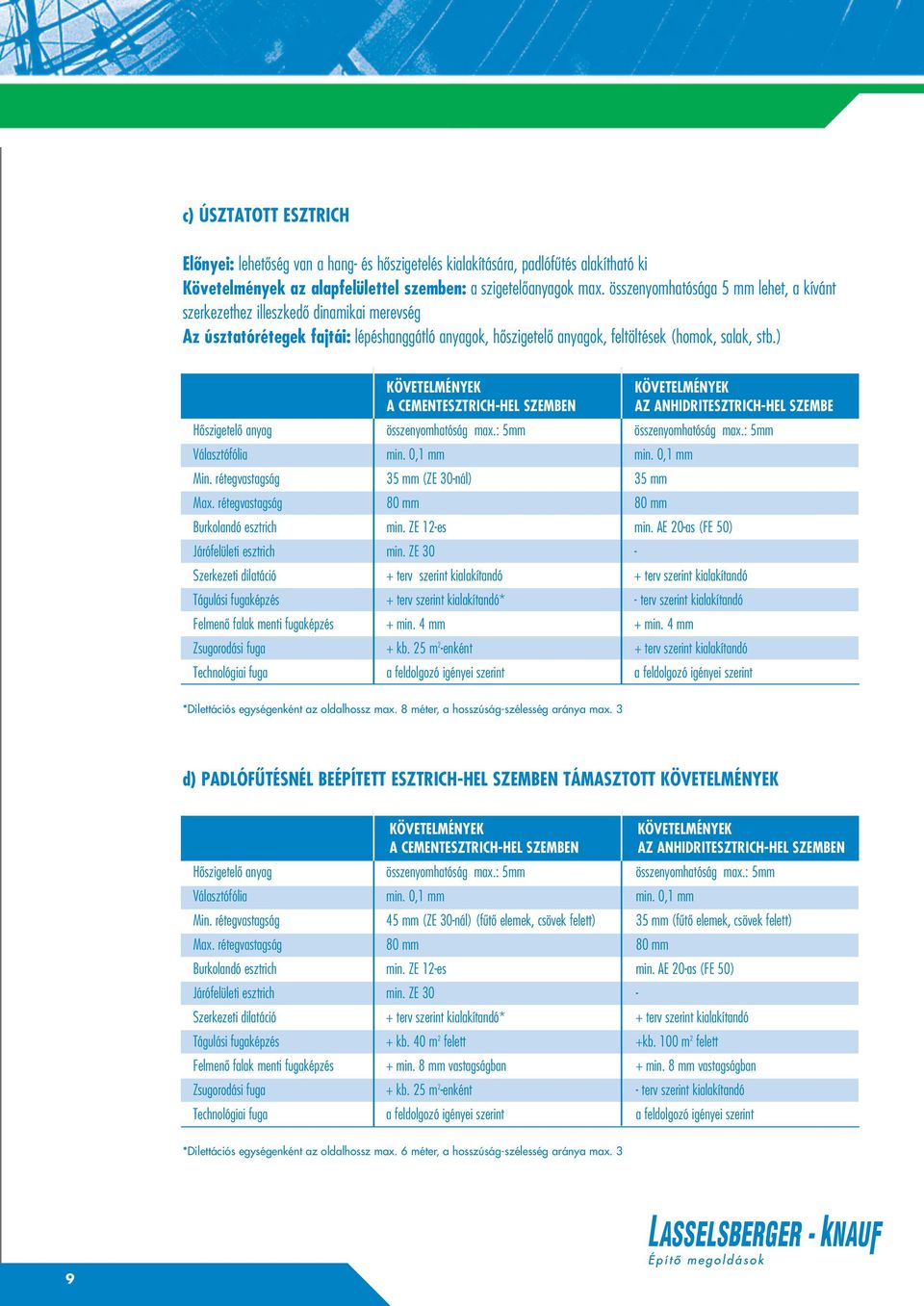

12 A felület minôsítését un. karcolási próbával is végzik. Az egymással párhuzamosan bekarcolt vonalak törésfelületébôl következtetnek a felület minôségére. A koptató szilárdság mérésére a szabvány által meghatározott Bauschinger- Böhme módszert használnak. A vizsgálatokat általában azoknál az esztricheknél végzik el ahol a felületet burkolás nélkül használják. A felületi egyenetlenségeket ill. a megadott szintektôl való eltérést mérôlécek és szintezô berendezések segítségével határozzák meg. A megadott síktól való megengedett eltérések nagysága a vizsgált két pont távolságától függ. FELÜLETI TAPA- BURKOLAT TÍPUSA DÓSZILÁRDSÁG N/mm 2 kerámia járólap 0,5 PVC 1,0 parketta 1,2 epoxi burkolat 1,5 VI. Az esztrich felületek burkolása A cementesztrichek felületének nagy többségét, az anhidritesztrichek felületét pedig igen kevés kivételtôl eltekintve burkolattal, bevonattal látják el. A burkolatokat általában ragasztási technikával rögzítik az esztrich felületéhez. Az egyes burkolatok kialakításának szabályait részben a szabványok, részben a burkolatot ill. a ragasztót gyártó cégek határozzák meg. Ahhoz, hogy a burkolási munkák kifogástalan minôségben elkészülhessenek a következô vizsgálatokat kell elvégezni az esztrich felületen. elôírt szint a felület nedvszívó képessége meghatározott lejtés az esztrich nedvességtartalma felületi egyenletesség tágulási fugakiosztás felületi szilárdság Ha az elôírt szint és a kívánt felületi egyenletesség nem megfelelô, akkor a korrekciót (amennyiben a szint alacsonyabb az elôírtnál) önterülô padlókiegyenlítôvel végezhetik el. A nem megfelelô felületi szilárdság a réteg utólagos megcsiszolásával (ez elsôsorban az anhidritesztrichnél alkalmazható eljárás) vagy esetenként mûgyanta mélyalapozó alkalmazásával korrigálható. Csiszolással készítik elô a felületeket vékony rétegû PVC, linóleum stb. burkolatok fektetése elôtt. Igen gyakran a csiszolást még finom felületi glettelés is kiegészíti. A burkolatok ragasztására a legkülönfélébb típusú ragasztókat lehet használni: diszperziós mûgyanta mûgyantával módosított cement reaktív mûgyanta hagyományos vastagrétegû ágyazóhabarcs 21

13 V. Az esztrich felületek minôsége Ahhoz, hogy az adott esztrich a feladatát maradék talanul betöltse, bizonyos minôségi követelményeknek kell megfelelnie. Ezen minôségi szempontok a következôk: nyomószilárdság szintbeli pontosság hajlítószilárdság maradék nedvességtartalom felületi tapadószilárdság lépéshanggátlás mértéke koptatószilárdság SÍKBELI ELTÉRÉSEK A TÁVOLSÁGOK FÜGGVÉNYÉBEN (JAVASOLT): Maradék nedvességtartalom A burkolási munkák megkezdése elôtt igen fontos az esztrich réteg maradék nedvességtartalmának ismerete. Ennek meghatározására gravimetrikus laboratóriumi és helyszíni un. CM módszer alkalmas. A megengedhetô maradék nedvességtartalom, ha a burkolat nem párazáró: cementesztrich esetén: 2,5% anhidritesztrich esetén: 1,0% KÉT PONT KÖZÖTTI MEGENGEDHETÔ TÁVOLSÁG [m] ELTÉRÉSEK [mm] 0,1 2 1,0 4 4, , ,0 15 Párazáró burkolatnál szigorúbbak az elôírások: cementesztrich esetén: 2,0 % anhidritesztrich esetén: 0,5 % LÉPÉSHANGGÁTLÁS ELLENÔRZÉSE A lépéshanggátlás szúrópróba szerû ellenôrzését szintén szabványok írják elô, és az un. kopogógéppel vizsgálják. Az ellenôrzések során egyértelmûen felderíthetôk a hiányosságok, és azok a burkolás elôtt még javíthatók. A nyomó- és hajlítószilárdsági vizsgálatokat részben a gyártás és kivitelezés során vett mintákból, részben a beépítés helyszínén a megszilárdult anyagból vett mintákból lehet elvégezni. Ezen vizsgálatok felvilágosítást nyújtanak a nyersanyagok minôségérôl és a bedolgozás szakszerûségérôl. Az építési helyeken vett minták szilárdsági eredményei általában kisebbek mint a laboratóriumban ideális körülmények kötött készített próbatesteké. A vizsgálatok kivitelezésének pontos módját, a mintavételek gyakoriságát, a megengedhetô eltéréseket a szabványok tartalmazzák. A felületi tapadószilárdságot a helyszínen ellenôrzik a mûszaki gyakorlatban használatos eszközökkel.ill. végeznek az egyes burkolatoknak megfelelô speciális vizsgálatokat is. Ilyen pl. a PVC vagy padlószônyeg fektetése elôtt elvégzett vizsgálat. A gyártó által megadott rétegrendet (alapozó, ragasztó, burkolat) alakítják ki. Az alkalmazni kívánt burkoló anyagból 50 mm széles csíkokat ragasztanak fel és mérik azt az erôt amellyel a burkolat eltávolítható. ( Általában PVC esetében a réteg eltávolításához szükséges erô min. 50 N.) A felületi tapadószilárdság elôírt minimális értékei különbözô burkolóanyagok esetén (DIN szerint) 20

14 c) ÚSZTATOTT ESZTRICH Elônyei: lehetôség van a hang- és hôszigetelés kialakítására, padlófûtés alakítható ki Követelmények az alapfelülettel szemben: a szigetelôanyagok max. összenyomhatósága 5 mm lehet, a kívánt szerkezethez illeszkedô dinamikai merevség Az úsztatórétegek fajtái: lépéshanggátló anyagok, hôszigetelô anyagok, feltöltések (homok, salak, stb.) KÖVETELMÉNYEK KÖVETELMÉNYEK A CEMENTESZTRICH-HEL SZEMBEN AZ ANHIDRITESZTRICH-HEL SZEMBE Hôszigetelô anyag összenyomhatóság max.: 5mm összenyomhatóság max.: 5mm Választófólia min. 0,1 mm min. 0,1 mm Min. rétegvastagság 35 mm (ZE 30-nál) 35 mm Max. rétegvastagság 80 mm 80 mm Burkolandó esztrich min. ZE 12-es min. AE 20-as (FE 50) Járófelületi esztrich min. ZE 30 - Szerkezeti dilatáció + terv szerint kialakítandó + terv szerint kialakítandó Tágulási fugaképzés + terv szerint kialakítandó* - terv szerint kialakítandó Felmenô falak menti fugaképzés + min. 4 mm + min. 4 mm Zsugorodási fuga + kb. 25 m 2 -enként + terv szerint kialakítandó Technológiai fuga a feldolgozó igényei szerint a feldolgozó igényei szerint *Dilettációs egységenként az oldalhossz max. 8 méter, a hosszúság-szélesség aránya max. 3 d) PADLÓFÛTÉSNÉL BEÉPÍTETT ESZTRICH-HEL SZEMBEN TÁMASZTOTT KÖVETELMÉNYEK KÖVETELMÉNYEK KÖVETELMÉNYEK A CEMENTESZTRICH-HEL SZEMBEN AZ ANHIDRITESZTRICH-HEL SZEMBEN Hôszigetelô anyag összenyomhatóság max.: 5mm összenyomhatóság max.: 5mm Választófólia min. 0,1 mm min. 0,1 mm Min. rétegvastagság 45 mm (ZE 30-nál) (fûtô elemek, csövek felett) 35 mm (fûtô elemek, csövek felett) Max. rétegvastagság 80 mm 80 mm Burkolandó esztrich min. ZE 12-es min. AE 20-as (FE 50) Járófelületi esztrich min. ZE 30 - Szerkezeti dilatáció + terv szerint kialakítandó* + terv szerint kialakítandó Tágulási fugaképzés + kb. 40 m 2 felett +kb. 100 m 2 felett Felmenô falak menti fugaképzés + min. 8 mm vastagságban + min. 8 mm vastagságban Zsugorodási fuga + kb. 25 m 2 -enként - terv szerint kialakítandó Technológiai fuga a feldolgozó igényei szerint a feldolgozó igényei szerint *Dilettációs egységenként az oldalhossz max. 6 méter, a hosszúság-szélesség aránya max. 3 9

15 III/3. Fugakiosztási tervek a) ZSUGORODÁSI FUGA Azon esztrichek, amelyek választó rétegre vagy hô-/hangszigetelô rétegre kerülnek, viszonylag függetlenül mozognak. A cementeszrich esetében a kötési-száradási folyamatok során olyan húzófeszültségek ébredhetnek a rétegekben, amelyek repedéskialakulást eredményeznek. A repedések nem irányítottak, így optikailag kedvezôtlen kép alakul ki a felületen. Ennek megakadályozására a felületen az esztrich feldolgozásakor a rétegvastagság 1/3-nek mélységéig még friss állapotban egyenes vonalú vágást alakítanak ki. A zsugorodás során - fellépô feszültség itt alakítja ki a repedést. A zsugorodási fuga kialakítható kereszt, vagy bevágó fugaprofillal is. A cementesztrich esetében kb. 25 m 2 felületet lehet egyben kialakítani és ügyelni arra a szabályra, hogy ha az egyik oldal hossza meghaldja a szélesség kétszeresét akkor is zsugorodási fugát kell képezni. A zsugorodási fugát nem kell továbbvinni a burkolati rétegbe. Az anhidrit esztrich (LB-Knauf FE 50 Largo vagy LB-Knauf FE 80) estén nem szükséges fuga kialakítás abban az esetben, ha az önterülô esztrichbe nem ágyaztak padlófûtést. Nem kell kialakítani zsugorodási fugát cementeszrich alkalmazásakor, ha a réteg közvetlenül a betonfelületre kerül. A száradási-szilárdulási folyamat végén a zsugorodási fugákat le kell zárni (epoxi). b) TÁGULÁSI FUGA Az esztrich teljes rétegvastagságára kiterjedô fuga, jelentôs hômérséklet változás következtében fellépô hôtágulás miatt szükséges kialakítani. Padlófûtésnél a cementesztrichbôl készült felületeket 40 m 2 -ként dilatálni kell, illetve akkor, ha az egyik oldal hossza meghaladja a 8 m-t. A fuga szélessége min. 8 mm. Anhidritesztrichnél a fûtött felület átlójának nagysága elérheti a 10 m-t. Minden egyes helyiség bejáratánál szintén tágulási fugát kell kialakítani. A tágulási fuga nem csak az esztrich teljes keresztmetszetén jelenik meg, hanem a kô és kerámia burkolatra is tovább visszük, ezért már a tervezés fázisában fontos ismerni a pontos helyét. 9,00 6,00 3,00 c) FELMENÔ SZERKEZETEK MENTI FUGA Minden esztrich típust, amely választófóliára, vagy hô- /hangszigetelô rétegre kerül a felmenô szerkezetektôl legalább 4 mm vastagságú, tartósan rugalmas anyaggal el kell választani. Hasonló módon a felszálló csôvezetékeket is legalább 5 mm vastagságú rugalmas habszerû (polifoam) anyaggal vonjuk be. Igen fontos, hogy a tágulási szalag szélessége legalább 2 cm-rel legyen nagyobb, mint a tervezett esztrich rétegvastagsága. Dilatációs szalag Esztrich Választófólia Hang-és hôszig 10

16 8. Az esztrich-bedolgozás menete: a) NORMÁL ESZTRICH: A gyárilag elôkevert, zsákokban vagy silóban kiszállított esztrichet a megfelelô berendezéssel földneves konzisztenciájúra keverik, majd a kiválasztott szállító eszközzel a helyszínre juttatják, és ott lapáttal elterítik a kívánt szintre. A tömörítés, kiigazítás lehúzóléc segítségével történik. A felület simítását, glettelését mûanyagsimítóval, esztrichglettvassal végzik. A simítás ún. szárnyas simítóval is történhet. Várható teljesítmény: m 2 /nap, 3 4 fô közremûködésével. b) ÖNTERÜLÔ ESZTRICH: Az önterülô esztrich gyárilag elôkevert anyagát vakológéppel, vagy speciálisan esztrich feldolgozására konstruált berendezés segítségével keverik össze vízzel, és juttatják el a feldolgozás helyszínére. A megfelelô konzisztencia beállítására szolgál a terülésmérô henger. Az elterített esztrich bedolgozása bedolgozókerettel, ill. esztrich seprûvel történik. Várható teljesítmény: m 2 / nap, megfelelô teljesítményû keverôszivattyúval 3 fô gyakorlott szakember esetén. 19

17 b) ÖNTERÜLÔ ESZTRICH: lehúzóléc (vízmértékkel) Esztrich-glettvas b) ÖNTERÜLÔ ESZTRICH: Bedolgozó keret Esztrich seprû (speciális teflonszálas) Terülésmérô edény konzisztenciavizsgálathoz terülés mértéke: FE 50 Largo: cm, FE 80: cm Szintezôbak 18

18 III/4. Speciális esztrich alkalmazások a) ÚSZTATOTT ESZTRICH Míg a kontakesztrich felületére kerülô terhelést teljes egészében átadja az ôt fogadó felületnek, így a rétegvastagsága a teherelosztás szempontjából szinte lényegtelen, az úsztatott esztrichnél a pontszerûen fellépô terhelést csak bizonyos rétegvastagságú esztrich képes elosztani. Az alábbiakban megadjuk, hogy mely várható terheléseknél egy adott esztrich rétegvastagságnál milyen hajlítószilárdságok szükségesek. Úsztatott esztrich-hel szemben támasztott követelmények TERHELÉS [kn/m 2 ]=> <1,50 <2,00 <3,50 <5,00 <7,50 <10,00 RÉTEGVASTAGSÁG [mm] 30 3,10 4,00 5, ,50 3,10 4, ,50 2,50 3,50 6, ,50 2,50 3,10 5, ,50 2,50 2,70 4,50 6, ,50 2,50 2,50 3,10 5, ,50 2,50 2,50 2,50 4, ,50 2,50 2,50 2,50 3,10 3,10 b) PADLÓFÛTÉS ÉS ESZTRICH Az úsztatott esztrich speciális esete, amikor az esztrichrétegben vagy a hôszigetelô rétegben fûtôelemeket helyeznek el (melegvizes, ill. elektromos rendszer). Az esztrichrétegben elhelyezett fûtôcsöveket vagy egy vasaláshoz, vagy speciális tartóelemekhez rögzítik. Szilárdsági szempontból semmi nem indokolja a vasalást, de néha praktikus, mert helytelen elôkészítés miatt létrejött repedéseknél megakadályozza a réteg elmozdulását. Dilatációs szalag Esztrich 2. réteg Esztrich 1. réteg Választófólia Hang- és hôszig. Fûtéscsô Padlófûtés önterülô esztrich esetén 11

19 Dilatációs szalag Esztrich Választófólia Rögzítôtüske L-profil 50/30 Esztrich 2. réteg Esztrich 1. réteg Választófólia Dilatációs szalag T-profil 50/30 Rögzítôtüske Kiegyenlítô szalag 20/25 Védôcsô Dilattáció kialakítása padlófûtés esetén c) ÜREGES PADLÓSZERKEZETEK A modern irodák, bankok korszerû számítógépes munkahelyei közötti összeköttetés biztosítására üreges padlószerkezeteket alakítanak ki, és ezekben az üregekben vezetik az elektromos kábeleket. Ezen üreges padlók két részbôl állnak: 1. tartószerkezet 2. esztrich a szintezett elôkészített tartószerkezetre teherelosztóként kerül többnyire önterülô esztrich (LB-Knauf FE 50 LARGO). Dilatációs szalag Esztrich Üreges padló Üreges padlószerkezet Üreges padlószerkezet szerelése d) LEJTÉS KIALAKÍTÁSA HÔ-/HANGSZIGETELÔ RÉTEGEN Gyakran elôfordul (kültérben mindig), hogy lejtést kell kialakítani. Ilyenkor sohasem az esztrichréteg vastagságát változtatjuk, hanem a kiegyenlítô esztrich-hel alakítjuk ki a lejtést. 12

20 b) ÖNTERÜLÔ ESZTRICH: PFT G4, G5, R 7-1,5 csigával PFT T2E FERRO Habarcsszivattyúk szállítási teljesítménye GÉPTÍPUS SZÁLLÍTÓCSIGA SZÁLLÍTÁSI TELJESÍTMÉNY ESZTRICH 35mm rtgv. ESZTRICH 55mm rtgv. [l/perc] m 2 /óra m 2 /óra PFT G4 D D8-1, R7-1, PFT T2E R FERRO 100 Ferro Szerszámok: a) NORMÁL ESZTRICH: Mûanyag simító Szárnyas simító (gép) Lapvibrátor 17

21 Az esztrichet fogadó alapfelület (aljzatbeton, födém, vagy hô- és hangszigetelôréteg) megengedhetô síkbeli eltérései az esztrich felhordása elôtt, DIN szerint (javasolt): KÉT PONT TÁVOLSÁGA [m] MEGENGEDETT SZINTBELI ELTÉRÉS [mm] 0,5 5 1,0 8 4, A céloknak megfelelô esztrich típus: Lehetôségek: Cementesztrich ZE 12, ZE 20, ZE 30, ZE 50 Anhidritesztrich FE 50 Largo, FE A szállítás történhet: Zsákokban (40 kg/zsák) 5. Gépi berendezések: Silóban: a) 10 m 3, b) 15 m 3, c) 22,5 m Tartálykocsiban (siló utántöltése) a) NORMÁL ESZTRICH: Betonkeverô Horizontális keverôk: PFT HM-5, HM-204, HM-200 Estrich-boy típusú keverô-szállító berendezések 16

22 Esztrich Választófólia Úsztató réteg Lejtésadó réteg Födémszerkezet Lejtés kialakítása beltérben e) LEJTÉS KIALAKÍTÁSA ERKÉLYLEMEZEN Külsô térben csak cementkötésû esztrichet alkalmazhatunk. Amennyiben az esztrich rétegre terv szerint burkolat kerül, akkor ZE20-as, ellenkezô esetben pedig ZE30-as típust használunk. Az esztrich minimális rétegvastagsága 50 mm. A lejtést a fogadó szerkezeten kell kialakítani. A vízszigetelés a fogadószerkezetre kerül. A fogadó szerkezetre kerülô esztrichet szivárgó lemezzel (DÖRKEN, ISOLA) vagy két rétegben elhelyezett fólia terítéssel választhatjuk el. III/5. Hanggátlás A különbözô rendeltetésû épületek közbensô födémei esetén általában gondoskodni kell a megfelelô lépéshanggátlásról, ami lépésálló szigetelôanyagokra készített úsztatott esztrich alkalmazásával oldható meg. A különbözô rendeltetésû helyiségek födémeivel szemben támasztott lépéshangnyomási követelményeket az alábbi táblázat tartalmazza: A FÖDÉMEKKEL HATÁROLT HELYISÉG RENDELTETÉSE LÉGHANGÁTLÁS R W (db) LÉPÉSHANGNYOMÁS L nw (db) Társasházban lévô lakások és önnálló üdülôegységek Lakószobák és másik lakás ill. üdülôegység között Elôszobák, konyhák, fürdôszobák (hasonló rendeltetésû helységek között) Lakások ill. üdülôegységeken belüli szintek között Szállodák és egészségügyi épületek Korház, szanatórium, orvosi rendelô helységei között Diákotthon, nyugdíjjasszálló, munkásszálló helységei között Szállodai szobák között Oktatási intézmények Tantermek között Folyosók között - 53 Zajos vagy akusztikai szempontból igényes helyiségek között (tornaterem, zeneterem) Irodák Helyiségek közötti födémek, folyosók födémjei

23 A nyers födémszerkezet lépéshanggátlási értéke általában nem elégíti ki az igényeket, ezért be kell építeni egy megfelelô dinamikai merevséggel rendelkezô hanggátló réteget. A nyers födémszerkezet lépéshangnyomási értéke a födémszerkezet fajlagos tömegétôl függ: LÉPÉSHANGGÁTLÁS LÉPÉSHANGGÁTLÓ ANYAGOK (A TELJESSÉG IGÉNYE NÉLKÜL) FÖDÉM FAJLAGOS TÖMEGE [kg/m 2 ] LÉPÉSHANGGÁTLÓ ANYAG DINAMIKAI MEREVSÉGE [MN/m 3 ] LÉPÉSHANGNYOMÁS L nw (db) LÉPÉSHANGGÁTLÁS db L W A dinamikai merevség alapján határozzuk meg az alkalmazandó szigetelôanyag típusát és vastagságát. LÉPÉSHANGGÁTLÓ DINAMIKAI ANYAG TÍPUSA MEREVSÉG [MN/m 3 ] AUSTROTHERM AT-L2 18/15 20 AT-L2 23/20 20 AT-L2 29/25 15 AT-L2 34/30 15 AT-L2 45/40 10 AT-L4 27/25 30 AT-L4 32/30 20 AT-L4 52/50 15 ISOVER TDPS 20/15 14 TDPS 25/20 12 TDPS 30/25 10 TDPS 35/30 9 TDPT 15/15 24 TDPT 20/20 22 TDPT 25/25 19 TDPT 30/30 17 TDPT 35/35 16 TDPT 50/50 14 TDPT 60/60 12 ROCKWOOL STEPROCK ND 20 23,8 STEPROCK ND 25 18,8 STEPROCK ND 30 18,2 STEPROCK ND 35 12,5 STEPROCK ND 40 15,9 14

24 Példa: Elôírt megengedhetô lépéshangnyomásszint a födém alatt: L n,w = 53 db A vizsgált konstrukciónál a nyers födém nem képes biztosítani a kívánt lépéshangnyomásszintet. A nyers födém fajlagos tömege legyen 270 kg/m 2, amely 79 db lépéshangnyomásszintet eredményez ( Ln,w ). Alapesetben a födém alatt kialakuló lépéshangnyomás szintjét még + 3 (biztonság) db-vel növelni kell. Meg kell határozni azt a dinamikai merevséget (s ), amellyel ez a lépéshang gátlás elérhetô ( Lw). Lw = Ln,w - L n,w + 3 db = = 29 db A 29 db -hez tartozó dinamikai merevség (s ) a táblázatból 20 MN/m 3 ismeretében a táblázatból kiválasztható a kívánt típusú hangszigetelô lap. Fontos: A számítás során a szigetelôanyag gyártójának a legfrissebb adatait kell figyelembe venni! IV. Esztrichek feldolgozása Feldolgozás szempontjából az esztrichek két fô típusát különböztetjük meg: normál (hagyományos) esztrichek önterülô esztrichek 1. A feldolgozás alapfeltételei: megfelelôen elôkészített alapfelület a céloknak megfelelô tulajdonságú esztrich megfelelô gépi berendezések ( víz- és elektromos csatlakozás ) szerszámok képzett, gyakorlott szakemberek 2. Megfelelôen elôkészített alapfelület: Szükséges teendôk és információk a munka megkezdése elôtt: pontosan megadott szintek (a burkolatok megjelölésével), szintezôbakok felállítása a szükséges víz-, hô- és hangszigetelések kialakítása (technológiai szigetelés) fugák terv szerinti kialakítása, felszálló szerkezetek, csövek dilatációs szalagjainak felhelyezése zárható ablakok, ajtók, szükség esetén árnyékolás szükség esetén gondoskodni kell az esztrichbe kerülô fémtárgyak védelmérôl padlófûtés esetén az aljzathoz megfelelôen rögzített csövek, beállított üzemi nyomás bedolgozási hômérsékletek: cementesztrich: o C anhidrit esztrich: o C 15
