1 Fertőszéplaki Téglaipari Kft Fertőszéplak, Gyártelep Cg Tel./Fax: 99/ ; 06/30/ B E É P Í T É S I Ú T M U T A T Ó A FERTŐSZÉPLAKI TÉGLAIPARI KFT. ÁLTAL GYÁRTOTT LAPTÉGLA TERMÉKCSALÁDHOZ Érvényes: től 1. A termékek alkalmazási területe: Járműteherrel nem érintett beltéri és, - nedvességhatás kizárása esetén kültéri burkolatok kialakítása. Vizes,- mosószeres tisztítást igénylő helyeken, (pl. vendéglátó ipari létesítményekben, konyhán, ebédlőben stb.) valamint kültérben a termékek csak megfelelő impregnáló védelemmel alkalmazhatók. Nem alkalmazhatók a termékek fokozott higiéniai követelményeket teljesítő helyiségekben. (Pl. eü. intézményekben) 2. A termékek vonatkozó, - a műszaki paramétereket tartalmazó- Építőipari Műszaki Engedély száma: A 259 / 2003 UE: A-2245/ A termékek beépítésének előírásai: Ahhoz, hogy a beépítésre kerülő laptégláink hosszú évekig betöltsék szerepüket, kiemelten fontos a kiviteli munkák szakszerű elvégzése. Termékeinket elsősorban beltéri felhasználásra ajánljuk, de megfelelő felületkezeléssel, nedvességhatás kizárásával (impregnálással) kültéri beépítésre - betonfelületre ragasztva - is alkalmassá tehetők. Kültéri alkalmazás esetén különösen jelentős szerepe van a lejtésviszonyok, ill. a vízelvezetés szakszerű megtervezésének és szakszerű kivitelezésének. A lapburkolatok lejtése min. 1,5 % legyen! A lapok impregnálása 5% nedvességtartalom alatt végezhető! Termőfölddel, növényi és állati eredetű anyagokkal nem érintkezhet A laptégla burkolatok aljzatolása: Az aljzat alatti földműnek (alépítménynek), a mindenkori teherbírási paramétereknek megfelelő süllyedésmentességet biztosító tömörségűnek kell lenni. (teherbírás E 2 min.

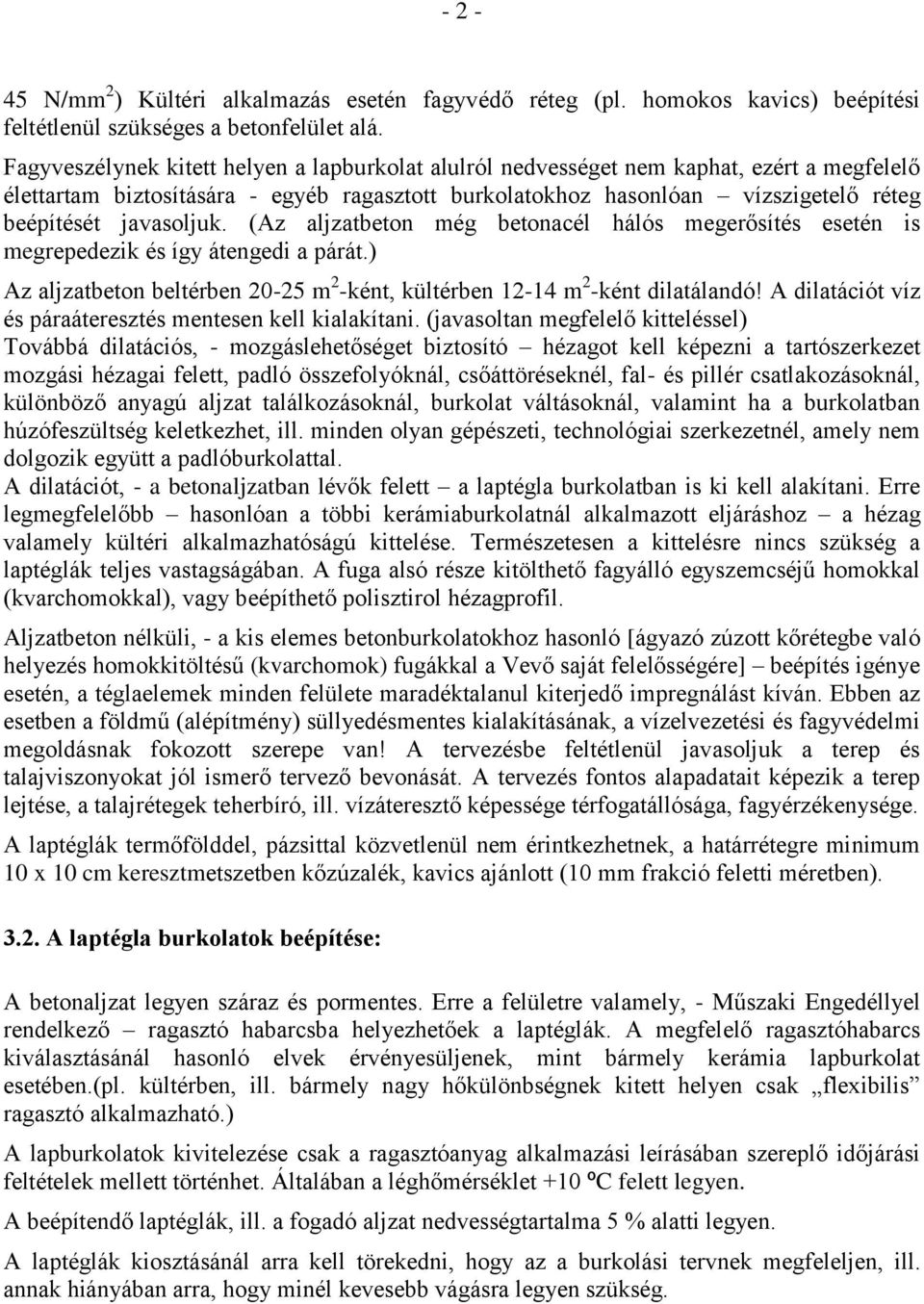

2 N/mm 2 ) Kültéri alkalmazás esetén fagyvédő réteg (pl. homokos kavics) beépítési feltétlenül szükséges a betonfelület alá. Fagyveszélynek kitett helyen a lapburkolat alulról nedvességet nem kaphat, ezért a megfelelő élettartam biztosítására - egyéb ragasztott burkolatokhoz hasonlóan vízszigetelő réteg beépítését javasoljuk. (Az aljzatbeton még betonacél hálós megerősítés esetén is megrepedezik és így átengedi a párát.) Az aljzatbeton beltérben m 2 -ként, kültérben m 2 -ként dilatálandó! A dilatációt víz és páraáteresztés mentesen kell kialakítani. (javasoltan megfelelő kitteléssel) Továbbá dilatációs, - mozgáslehetőséget biztosító hézagot kell képezni a tartószerkezet mozgási hézagai felett, padló összefolyóknál, csőáttöréseknél, fal- és pillér csatlakozásoknál, különböző anyagú aljzat találkozásoknál, burkolat váltásoknál, valamint ha a burkolatban húzófeszültség keletkezhet, ill. minden olyan gépészeti, technológiai szerkezetnél, amely nem dolgozik együtt a padlóburkolattal. A dilatációt, - a betonaljzatban lévők felett a laptégla burkolatban is ki kell alakítani. Erre legmegfelelőbb hasonlóan a többi kerámiaburkolatnál alkalmazott eljáráshoz a hézag valamely kültéri alkalmazhatóságú kittelése. Természetesen a kittelésre nincs szükség a laptéglák teljes vastagságában. A fuga alsó része kitölthető fagyálló egyszemcséjű homokkal (kvarchomokkal), vagy beépíthető polisztirol hézagprofil. Aljzatbeton nélküli, - a kis elemes betonburkolatokhoz hasonló [ágyazó zúzott kőrétegbe való helyezés homokkitöltésű (kvarchomok) fugákkal a Vevő saját felelősségére] beépítés igénye esetén, a téglaelemek minden felülete maradéktalanul kiterjedő impregnálást kíván. Ebben az esetben a földmű (alépítmény) süllyedésmentes kialakításának, a vízelvezetési és fagyvédelmi megoldásnak fokozott szerepe van! A tervezésbe feltétlenül javasoljuk a terep és talajviszonyokat jól ismerő tervező bevonását. A tervezés fontos alapadatait képezik a terep lejtése, a talajrétegek teherbíró, ill. vízáteresztő képessége térfogatállósága, fagyérzékenysége. A laptéglák termőfölddel, pázsittal közvetlenül nem érintkezhetnek, a határrétegre minimum 10 x 10 cm keresztmetszetben kőzúzalék, kavics ajánlott (10 mm frakció feletti méretben) A laptégla burkolatok beépítése: A betonaljzat legyen száraz és pormentes. Erre a felületre valamely, - Műszaki Engedéllyel rendelkező ragasztó habarcsba helyezhetőek a laptéglák. A megfelelő ragasztóhabarcs kiválasztásánál hasonló elvek érvényesüljenek, mint bármely kerámia lapburkolat esetében.(pl. kültérben, ill. bármely nagy hőkülönbségnek kitett helyen csak flexibilis ragasztó alkalmazható.) A lapburkolatok kivitelezése csak a ragasztóanyag alkalmazási leírásában szereplő időjárási feltételek mellett történhet. Általában a léghőmérséklet +10 ºC felett legyen. A beépítendő laptéglák, ill. a fogadó aljzat nedvességtartalma 5 % alatti legyen. A laptéglák kiosztásánál arra kell törekedni, hogy az a burkolási tervnek megfeleljen, ill. annak hiányában arra, hogy minél kevesebb vágásra legyen szükség.

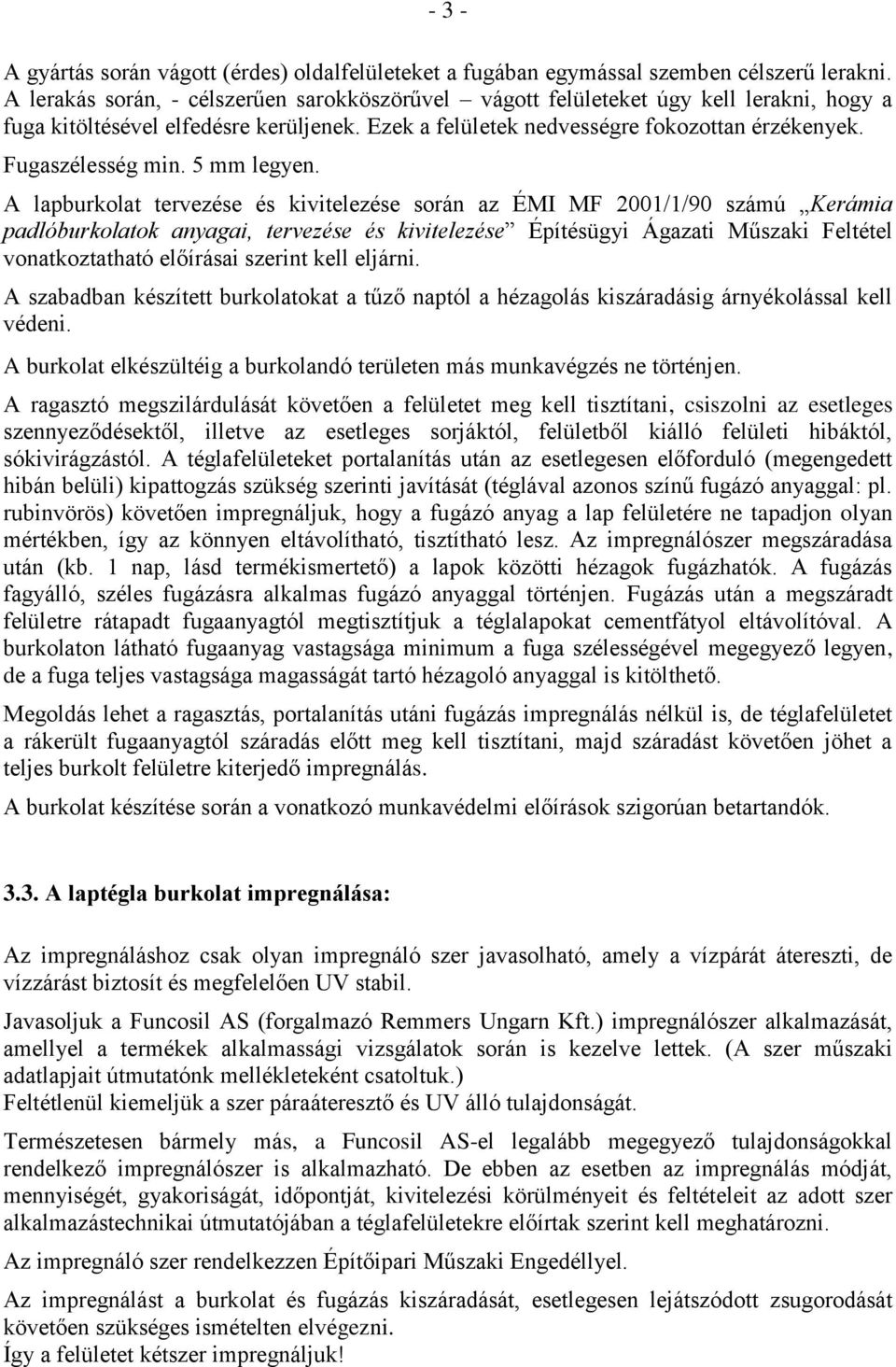

3 - 3 - A gyártás során vágott (érdes) oldalfelületeket a fugában egymással szemben célszerű lerakni. A lerakás során, - célszerűen sarokköszörűvel vágott felületeket úgy kell lerakni, hogy a fuga kitöltésével elfedésre kerüljenek. Ezek a felületek nedvességre fokozottan érzékenyek. Fugaszélesség min. 5 mm legyen. A lapburkolat tervezése és kivitelezése során az ÉMI MF 2001/1/90 számú Kerámia padlóburkolatok anyagai, tervezése és kivitelezése Építésügyi Ágazati Műszaki Feltétel vonatkoztatható előírásai szerint kell eljárni. A szabadban készített burkolatokat a tűző naptól a hézagolás kiszáradásig árnyékolással kell védeni. A burkolat elkészültéig a burkolandó területen más munkavégzés ne történjen. A ragasztó megszilárdulását követően a felületet meg kell tisztítani, csiszolni az esetleges szennyeződésektől, illetve az esetleges sorjáktól, felületből kiálló felületi hibáktól, sókivirágzástól. A téglafelületeket portalanítás után az esetlegesen előforduló (megengedett hibán belüli) kipattogzás szükség szerinti javítását (téglával azonos színű fugázó anyaggal: pl. rubinvörös) követően impregnáljuk, hogy a fugázó anyag a lap felületére ne tapadjon olyan mértékben, így az könnyen eltávolítható, tisztítható lesz. Az impregnálószer megszáradása után (kb. 1 nap, lásd termékismertető) a lapok közötti hézagok fugázhatók. A fugázás fagyálló, széles fugázásra alkalmas fugázó anyaggal történjen. Fugázás után a megszáradt felületre rátapadt fugaanyagtól megtisztítjuk a téglalapokat cementfátyol eltávolítóval. A burkolaton látható fugaanyag vastagsága minimum a fuga szélességével megegyező legyen, de a fuga teljes vastagsága magasságát tartó hézagoló anyaggal is kitölthető. Megoldás lehet a ragasztás, portalanítás utáni fugázás impregnálás nélkül is, de téglafelületet a rákerült fugaanyagtól száradás előtt meg kell tisztítani, majd száradást követően jöhet a teljes burkolt felületre kiterjedő impregnálás. A burkolat készítése során a vonatkozó munkavédelmi előírások szigorúan betartandók A laptégla burkolat impregnálása: Az impregnáláshoz csak olyan impregnáló szer javasolható, amely a vízpárát átereszti, de vízzárást biztosít és megfelelően UV stabil. Javasoljuk a Funcosil AS (forgalmazó Remmers Ungarn Kft.) impregnálószer alkalmazását, amellyel a termékek alkalmassági vizsgálatok során is kezelve lettek. (A szer műszaki adatlapjait útmutatónk mellékleteként csatoltuk.) Feltétlenül kiemeljük a szer páraáteresztő és UV álló tulajdonságát. Természetesen bármely más, a Funcosil AS-el legalább megegyező tulajdonságokkal rendelkező impregnálószer is alkalmazható. De ebben az esetben az impregnálás módját, mennyiségét, gyakoriságát, időpontját, kivitelezési körülményeit és feltételeit az adott szer alkalmazástechnikai útmutatójában a téglafelületekre előírtak szerint kell meghatározni. Az impregnáló szer rendelkezzen Építőipari Műszaki Engedéllyel. Az impregnálást a burkolat és fugázás kiszáradását, esetlegesen lejátszódott zsugorodását követően szükséges ismételten elvégezni. Így a felületet kétszer impregnáljuk!

4 - 4 - Erős kopásnak és szennyezettségnek kitett helyen (konyha) ajánljuk a növényi olajos alapozó (lenolaj, étolaj stb. illetve keverékének) használatát, fedőrétegnek pedig kemény-viaszos beeresztést (PNZ keményviasz-olaj). Amennyiben a téglafelületen sókiválás észlelhető, az impregnálás csak annak szakszerű eltávolítását követően végezhető. (mechanikai tisztítás, sóközömbösítő lemosás, vegyszer eltávolító lemosás) Az impregnálás megismétlése szükséges a folyamatos koptatás miatt a kopás függvényében, valamint bármely, a réteget ért mechanikai behatás, ill. az impregnáló szer alkalmazástechnikai útmutatójában meghatározott idő után. 3.4 Kivirágzás és elszíneződés Az építmény kivirágzása a nedves falazat, burkolat kiszárazásának eredménye, amelynek az oka az építkezés alatt bekövetkezett túlságos átnedvesedés vagy a kész szerkezet elégtelen védelme, illetve a részlet hibás tervezése, ami lehetővé teszi a víz behatolását a kész szerkezetbe. Ezen belül a habarcsból vagy a környező betonból származó oldható anyagok is okozhatnak sókivirágzást vagy elszíneződést. 3.5 A laptégla burkolat minősítése: A kész burkolat minősítési szempontjaiban feltétlenül javasolt az építtető és a kivitelező előzetes írásbeli megállapodása. Azt alábbiakban javaslatot adunk meg a minősítéshez: Általános kiviteli szabályok: Vágott lapok látható élei csorba-mentesek legyenek. Fugaszélesség min. 5 mm legyen. Egy területen a csak azonos szélességű fuga készülhet. Elfogadható fugaszélesség középérték eltérésként ± 2 mm határozható meg. Falcsatlakozási-, dilatációs hézagok fugázó anyaga csak rugalmas kittelés lehet. A burkolat látható hézagoló anyagának vastagsága minimum a fuga szélességével megegyező legyen, de a fuga teljes vastagsága hézagoló anyaggal kitöltendő. A minőségi osztályzástól független követelmények: Repedt, törött, felső felületi élen csorba lapokat a burkolat nem tartalmazhat. A ragasztott burkolat szilárdan tapadjon, kopogtatásra kongó hangot nem adhat. A burkolat lejtése a tervezett lejtéshez viszonyítva m-kén +2, ill. 1 mm-t térhez el, de az esésvonal hullámos lehet.

5 - 5 - A minőségi osztályzásról függő követelmények: A burkolat felülete és alakhűsége külön előírás hiányában a következők szerint feleljen meg az MSZ 7658/2 szerinti pontossági osztálynak. I. II. III. Minőségi osztály Síktól megengedett eltérés e f g Élek és felületi vonalak eltérése e f g A sarokcsorbulás mennyisége m 2 -ként: 5 mm 2 -ig: I.oszt. esetén max. 2 db II. oszt.esetén max. 4 db III. oszt. esetén max 6 db 15mm 2 -ig Élcsorbulás mennyisége m 2 -ként legfeljebb 3 mm szélességben: Az előírt hézagszélességi középértéktől való eltérés: A rajzolati fogasság eltérésének mértéke: I.oszt. esetén max. 1 db II. oszt.esetén max. 2 db III. oszt.esetén max. 3 db 10 mm 2 -ig I. oszt. esetén 1 db II. oszt. esetén 2 db III. oszt. esetén 4 db 20 mm 2 -ig I. oszt. esetén nincs megengedve II. oszt. esetén 1 db III. oszt. esetén 2 db I. oszt. esetén 1,0 mm II. oszt. esetén 1,5 mm III. oszt. esetén 2,0 mm I. oszt. esetén 1,0 mm II. oszt. esetén 1,5 mm III. oszt. esetén 2,0 mm A síkfogasság mértéke ragasztott laptéglaburkolaton: A síkfogasság homokba ágyazott laptéglaburkolaton: I. oszt. esetén 1,0 mm II. oszt. esetén 1,5 mm III. oszt. esetén 2,0 mm I. oszt. esetén 2,5 mm II. oszt. esetén 3,5 mm III. oszt. esetén 5,0 mm 3.6 A laptégla burkolat minőség ellenőrzése: Az ellenőrzés általános szabályai az MSZ szerint.

6 A laptégla burkolatok tisztítása, karbantartása: Laptégla burkolatok a rendszeres tisztítások és a hézagolás, valamint az impregnálás szükség szerinti felújításán kívül karbantartást nem igényelnek. A lapburkolatok rendszeres tisztítása a kereskedelemben kapható semleges kémhatású, dörzs- és súrolószemcse mentes mosószerekkel, kézi úton történhet. A lapburkolatok sérülés esetén az egyes lapok kivésésével és pótlásával javíthatók. A javítás időtartamára ugyanazokat a körülményeket kell biztosítani, amelyeket a burkolat készítésekor. A megengedett (tűrésen belüli) kipattogzás, vagy a később esetlegesen keletkező kipattogzás a tégla színével megegyező (pl: rubin vörös) fugával pontszerűen javítható. Figyelem! Termékeinkre garanciát csak a fentiekben szereplő előírásoknak megfelelően végzett kivitelezés mellett tudunk vállalni,a termékek kötelező alkalmassági idejére a 11/1985.(VI.22) ÉVM-IpM-KM-MÉM-BkM együttes rendelete vonatkozik. A termékek beépítésével kapcsolatos bármely kérdésben a Fertőszéplaki Téglaipari Kft. ügyfélszolgálata készséggel áll rendelkezésre: Telefon: +36/99/ /99/ /99/ Tel/fax: +36/99/ f.tegla@t-online.hu Fertőszéplak, március Melléklet: FUNCOSIL AS impregnálószer műszaki és alkalmazástechnikai leírása
