Hidegburkolási feladatok a tervezéstől a megvalósításig. Képzés kódja: HI-A3 Verziószám: 1.0 Készült:

Átírás

1 Hidegburkolási feladatok a tervezéstől a megvalósításig Képzés kódja: HI-A3 Verziószám: 1.0 Készült:

2 Bevezető Időbeosztás Kiosztandó dokumentumok Mobiltelefon Ne habozz - kérdezz!?

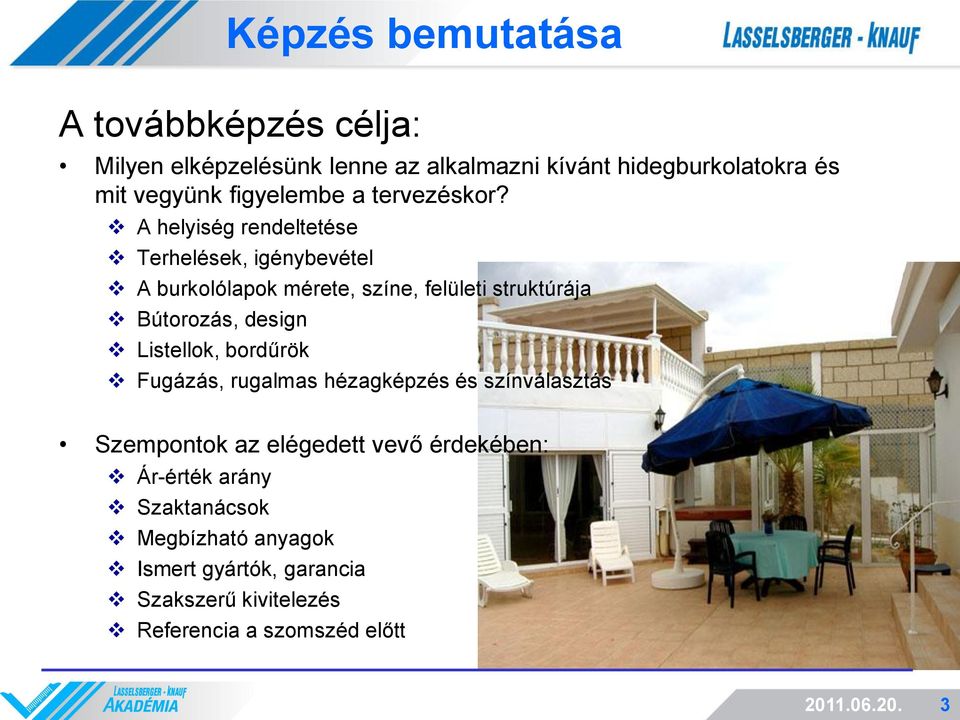

3 Képzés bemutatása A továbbképzés célja: Milyen elképzelésünk lenne az alkalmazni kívánt hidegburkolatokra és mit vegyünk figyelembe a tervezéskor? A helyiség rendeltetése Terhelések, igénybevétel A burkolólapok mérete, színe, felületi struktúrája Bútorozás, design Listellok, bordűrök Fugázás, rugalmas hézagképzés és színválasztás Szempontok az elégedett vevő érdekében: Ár-érték arány Szaktanácsok Megbízható anyagok Ismert gyártók, garancia Szakszerű kivitelezés Referencia a szomszéd előtt

4 Tartalom Hidegburkolás tervezése Kivitelezés előkészítés Szükséges rétegrend és az anyagok kiválasztása Kivitelezés, technológiák Gyakori hibák Szolgáltatások, szakvélemény A képzés során megismerhetik a hidegburkolatok elkészítéséhez szükséges anyagokat és technológiai lépéseket

5 A hidegburkolás tervezése 5

6 Burkolat tervezés szempontjai A burkolat kiválasztása az adott felhasználástól és rendeltetéstől függ: Terhelés mértéke és típusa (tűsarkú cipő, görgős szék) Családi ház, közcélú épület (tartós kopás igénybevétel) Hőingadozás (kültér-beltér stb.) Egyéb igénybevétel (vízterhelés, kórház, vegyi anyagok stb.) Design, esztétika Burkolóanyag-típusok a hidegburkolásnál: Kerámia alapú burkolóanyagok (mázas, máz nélküli, gres) Természetes kövek (márvány, gránit, mészkő, pala stb.) Cementkötésű burkolóanyagok (műkő, terazzo) Műgyanta kötésű burkolóanyagok Üveg (mozaik)

7 Tervezés, anyagszámítás szempontjai A felületek burkolásához szükséges anyagok tervezése, számítása: A csempék és burkolólapok Kiindulási alapelv, hogy bárhol kell a széleken vágni lehetőleg feles méretű lapnál kisebbet ne tervezzünk felrakni. Ezen alapelv és a tervezett fugaszélesség figyelembe vételével kell a csempekiosztást elkészíteni. Ma már a csempeboltok szolgáltatásként kínálják a számítógépes tervezést és mennyiség meghatározást, de a peremfeltételeket az építtetőnek ill. a burkoló szakembernek kell megadni. A burkolólap mennyisége a veszteségek és a későbbi javítások miatt legyen 5-10%-al több mint a számított érték. Egyéb anyagok mennyiségének meghatározása: Az adott termék anyagszükségletét a termék csomagolása, műszaki adatlapja és prospektusok tartalmazzák. Ebből előzetesen kiszámítható a szükséges anyagmennyiség A felületi egyenetlenségek és egyedi feltételekkel módosíthatják az előzetesen kiszámított anyagmennyiségeket

8 Tervezés irányelvei Burkolat Ki kell választani Alapfelület Adott Ragasztási technológia Következik - a burkolatból - az alapfelületből - az igénybevételből

9 A tervezés szempontjai, a burkoló anyagokkal szemben támasztott követelmények Követelmények a kerámiaburkolatokkal szemben MSZ EN Méretpontosság Hossz- és szélességméret (vastagság) Derékszögűség (általában) Élek egyenesség Élek íveltsége Középpontos íveltség Vetemedettség Szilárdság Kopásállóság Vízfelvétel (fagyállóság) Színazonosság Mázhiba mentesség (repedés, tűszúrás) A tervezett használatnak megfelelő csúszásmentesség Tisztíthatóság Vegyszerállóság

10 Burkolólap kiválasztás A csempe és járólap kiválasztásának főbb műszaki szempontjai: Fagyállóság (vízfelvétel) osztályba sorolják Kopásállóság 0 és 5 közötti számokkal jelölik, 5 számmal jelölt a legkopásállóbb Osztály Vízfelvétel % Ia <0,5 Ib <3 II a 3-6 II b 6-10 III > 10 Kültérben használható Csúszásmentesség Biztonság miatt fontos, hogyha víz kerül rá akkor se csússzon Méretpontosság

11 Alapfelületek Burkolandó alapfelületek felosztása A burkolás helye szerint: Kültér Beltér A burkolat elhelyezkedése szerint Falak (függőleges vagy meghatározott dőléssel) Padlók (vízszintes vagy meghatározott lejtéssel Az ideális alapfelület általánosságban: Megfelelően szilárd Homogén Mérsékelten nedvszívó Repedésmentes Tiszta Sík (vagy az adott geometriai formának megfelelő) Száraz + 5 C feletti hőmérséklet

12 Vakolt falakkal és gipszkarton alapfelülettel szemben támasztott követelmények Követelmények a burkolandó vakolt, beltéri falfelületekkel szemben Vakolat rétegvastagság >10 mm Nyomószilárdság >2,5 MPa Legyen legalább 1 hónapos Ha a fogadó felület beton, az legyen legalább 6 hónapos Követelmények a burkolandó gipszkarton felületekkel szemben - Formatartó (megfelelően sűrített tartó) - Alapozással előkészített (Tiefengrund) - Vizes helyiségekben víztaszító tulajdonságú (hidrofóbizált)

13 Előírások padlószerkezetek esetén Követelmények a burkolandó beltéri padlószerkezetekkel szemben Legyen a burkolatnak megfelelő magasságban Nyomószilárdság >15 MPa Legyen a várható terhelésnek megfelelő vastagságú (úsztatott esztrich) Legyen a padlófűtés cső felett legalább 35 mm vastagságú Legyen legalább 1 hónapos Ha padlófűtés van: akkor az legyen az adott program szerint felfűtve és visszahűtve Max. maradék nedvességtartalom: Cementesztrich <2,0% (2,5%) Kalcium-szulfát-esztrich <0,5% (1%) Legyenek a dilatációk kialakítva

14 Burkolt homlokzatok tervezése A homlokzatoknál alapvetően 8-féle terheléssel kell számolnunk: UV sugárzás Hangterhelés Csapadék (eső, hó, jég) Szélterhelés, épületmozgás Saját tömeg (burkolattömeg) Hőmérsékletváltozás okozta feszültségek Levegőszennyezés (savas esők) Gépjárműforgalom okozta rezgések Követelmények a homlokzati burkolatot fogadó felülettel szemben: tapadósszilárdság > 0,5 MPa vakolat vastagsága > 20 mm síktól való eltérés < 5 mm

15 Homlokzat burkolása Homlokzat burkolat kialakítások Közvetlen burkolatragasztás hőszigetelés nélküli falra. Burkolatragasztás a hálós megerősítésű hőszigetelt felületre A burkolatot közvetlenül fogadó alapfelület lehet: Beton Vakolat Falazott téglaszerkezet Burkoló anyagok lehetnek kerámialapok, természetes kövek cemetkötésű burkolólapok

16 Kültéri burkolások szempontjai A kültéri burkolatokkal szembeni követelmények: Fagyállóság Ellenálló képesség a napsugárzás hatásaival szemben Ellenálló képesség a mechanikai hatásokkal szemben Ellenálló képesség a hőmérséklet okozta hatásokkal szemben Csúszásgátolt (ha járófelületre kerül) Bizonyos fokú ellenálló képesség a levegőben található kemikáliákkal szemben Kopásállóság Legyen esztétikus A ragasztott technológiával homlokzatra kerülő burkoló lapok egyedi oldalmérete nem haladhatja meg a 0,4 m-t és felülete a 0,12 m 2 -t, vastagsága ne legyen nagyobb mint 1,5 cm

17 Kültéri terasz burkolatok tervezése A kültéri padlószerkezetek igen nagy igénybevételnek vannak kitéve: A napsütés, az eső, a hó és jég Gyors és jelentős hőmérsékletváltozások Légszennyezés Vegyi anyagok Padlószerkezet előírásai: Az erkélyek, teraszok nagy többségében betonból készülnek. A beton nyomószilárdsága legyen legalább 16 MPa. nedvességtartalom max.: 4 % Szükség esetén a felületet golyószórással vagy marással meg kell tisztítani. Ha lejtést adó kontakt esztrich felhordása szükséges, az minden esetben cementes tapadó híd közbeiktatásával történhet. A választórétegre vagy hőszigetelésre kerülő esztrichek fogadófelületét 2 %-os lejtéssel kell kialakítani. Ha az esztrich közvetlenül a vízszigetelésre kerül, akkor a fogadó felületre mindig két választófóliát kell leteríteni, ügyeljünk arra, hogy az átfedés legyen legalább 20 cm

18 Vizes helyiségek burkolatának tervezése Vizes helyiségek burkolása esetén a következőket kell figyelembe venni: Várható vízterhelést Szakmai előírásokat Szerelvények és burkolatok csatlakozási pontjainak kialakítását Fogadó felület anyagát és kialakítását Vízzáró szigetelések kialakítását A vízzáró anyagok tulajdonságait Technológiai lépéseket A szakmai előírások két osztályba sorolják a vízterheléseket. Meghatározták továbbá az adott vízterhelésnek megfelelő szigetelő anyagokat (ZDB 2005) A két osztály: Normál vízterhelések osztálya Fokozott vízterhelések osztálya

19 Normál vízterhelés Normál vízterhelések osztályozása és az alkalmazható kenhető vízszigetelések anyagai Vízterhelési osztály Igénybevétel Példa Szigetelő anyagok 0 Falak és padlók időszakos rövid ideig tartó csekély mennyiségű freccsenő víz A01 A02 Falak időszakos, rövid ideig tartó, közepes mennyiségű freccsenő víz Padlók időszakos, rövid ideig tartó, közepes mennyiségű freccsenő víz Falak és padlók általános háztartásban fellépő vízterhelés, padlóösszefolyó nélkül Falak általános háztartásban fellépő vízterhelés Padlók általános háztartásban fellépő vízterhelés, padlóösszefolyóval B0 Kültéri felületek víznyomás nélkül Teraszok, erkélyek nem lakott terek felett Flächendicht,Aquastop Aquastop Flex Flächendicht, Aquastop Aquastop Flex, Elastopox Flächendicht, Aquastop, Aquastop Flex Elastopox Aquastop Flex Elastopox

20 Fokozott vízterhelés Fokozott vízterhelések osztályozása és az alkalmazható kenhető vízszigetelések anyagai Vízterhelési osztály Igénybevétel Példa Szigetelő anyagok A1 A2 Falfelületek erős használati és tisztító vízzel terhelve Padló erős használati és tisztító vízzel terhelve A nyilvános zuhanyzók falai A nyilvános zuhanyzók padlói Flächendicht Aquastop Aquastop Flex Elastopox Flächendicht Aquastop Flex Elastopox B Medencék oldalfalai és padlói kül- és beltérben Uszodák Aquastop Flex Elastopox C Falfelületek és padlók erős használati és vegyszerterheléssel terhelve Kémiai laborok, kutatóintézetek Elastopox

21 Alapfelületek Fal vízterhelés Az alábbi táblázatban megadjuk, hogy az egyes vízterhelési osztályoknak megfelelő burkolatok mely anyagból készült oldalfalon alkalmazhatók. Alapfelületek A1 A2 B C 0 A01 A02 B0 Beton X X X X X X Mész-cement vakolat X X X X X X Mészhomok tégla X X X X X Cementvakolat X X X X X X Könnyűbeton X X X X XPS ragasztótapasszal X X X X Gipszvakolat X X Gipsz építő elem X X Gipszkarton X X Pórusbeton X X X= alkalmazható

22 Alapfelületek Padló vízterhelés Az alábbi táblázatban megadjuk, hogy az egyes vízterhelési osztályoknak megfelelő burkolatok mely anyagból készült padlószerkezetre kerülhet beépítésre. Alapfelületek A1 A2 B C 0 A01 A02 B0 Beton X X X X X Cementesztrich X X X X X Bitumenesztrich X X X XPS ragasztótapasszal X X Gipszkarton X CAS esztrich X X= alkalmas

23 Ragasztók tervezése A burkolat ragasztók típusai kötőanyag szerint (MSZ EN 12004) Cementes C Műanyag diszperziós D Reaktív műgyantás R Igénybevétel alapján: 1 szám jelenti, hogy a ragasztó normál 2 szám jelenti, hogy kiemelt követelményeknek felel meg Feldolgozási tulajdonságokra F: gyorsankötő E: hosszú bedolgozási idejű T: tixotróp (megcsúszás mentes csempézés) pl. C2F betűjellel ellátott ragasztó megfelel kültéri igénybevételeknek. Deformálhatóság (EN 12002) S1 ill. S2 betűjelei a cementkötésű ragasztók deformálhatóságára utalnak. S1 közepesen, S2 nagymértékben rugalmas

24 Fugázók tervezése Fugázók típusai kötőanyag szerint (EN ) Cementes kötőanyagú fugázók: pl. CG 1 és CG 2 Reaktív műgyanta kötésű fugázók: pl.rg1 Fugázókat típusai rugalmasság szerint: tartósan rugalmas merevre szilárduló fugázó A merevre szilárduló fugázókra vonatkozó előírásokat az EN szabványban találhatjuk meg, amely szintén tartalmaz rövidítéseket: A jól megtervezett, gondosan felépített szerkezetek, rugalmas kenhető szigetelőanyagok és rugalmas ragasztók, kellően víztaszító fugázók valamint a megfelelő burkolólapok ellenállnak az extrém környezeti hatásoknak!

25 A kivitelezés előkészítése 25

26 Előkészítés szempontjai A technológiai folyamatot alapvetően a tervezett rétegrend határozza meg, ezt kell kiegészíteni, módosítani a feladat egyedi igényei alapján. Ilyen igények lehetnek: Nagy egybefüggő felület (ekkor dilatációt is kell kialakítani) Környezeti hatások (hőmérséklet, szél, eső) Határidő Burkolólap tulajdonságai (pl. nedvszívás, felületi érdesség)

27 A felület ellenőrzése Az alapfelületek ellenőrzésének módja és eszközei Szemrevételezés Karcpróba (gravírtű vagy éles kés ill. szike) Vízfelvételi próba Törlési próba (szivacs, kendő) Maradék nedvesség meghatározás (CM készülék) Kopogtatási próba (közepes méretű kalapács) Méret és szintellenőrzés (mérőszalag, vízmérték, szintező)

28 Ragasztók fektetési módozatai A burkolat ragasztások fektetési mód szerint típusai: Vastagágyazatú Középágyazatú Vékonyágyazatú

29 Rétegrendek, anyagok kiválasztása 29

30 Technológia Technológia meghatározásához a következőket kell átgondolnunk: 1. Burkolat kiválasztása Igénybevétel (vízterhelés, kórház, vegyi anyagok stb.) Helyszín (kültér-beltér, stb.) Terhelés mértéke és típusa, (tűsarkú cipő, görgős szék) Hőingadozás Design, esztétika 2. Alapfelület felmérése Legtöbbször adott A felület előkészítés szempontjából kell felmérni 3. Igénybevétel Már a burkolat kiválasztásánál is legfőbb szempontként szerepelt: 4. Egyéb szempontok Pl. határidő, gyors kötés, vegyi hatás, termálvíz, falfűtés

31 Anyagkiválasztás A konkrét anyag kiválasztást a Lasselsberger-Knauf összefoglaló táblázatokkal segíti a kiválasztást Ragasztók:

32 Anyagkiválasztás Fugázók kiválasztása:

33 Kivitelezés normál esetben 33

34 Kivitelezés elemei A kivitelezés főbb részei 1. Előkészítés Fogadó felület kialakítás (esztrich, vakolat) Felületkiegyenlítés (padló, oldalfal) Vízszigetelés (kenhető szigeteléssel) Profilelhelyezés (pl. cseppentős balkonprofil) 2. Burkolás Lapragasztás, profilelhelyezés (pl. élvédő, dilatációs profil) Fugázás Szilikon kitöltés

35 Felmérés, előkészítés Anyagok az előkészítése (burkolólap, ragasztó, fugázó) 1. Szintezés és a felület egyenetlenségeinek meghatározása Szükséges eszközök: vízmérték, folyadék töltésű szintező (slagvízmérték) vagy lézerszintező, ill. optikai szintezőműszer, alumínium mérőléc, derékszög 2. Felület ellenőrzés, előkészítés A megfelelően kiszáradt portalanított alapfelületeket (vakolat, esztrich) a burkolás előtt ellenőrizni kell annak érdekében, hogy a felület tervtől való eltéréseit korrigálni tudjuk. Amennyiben többlet vakolat vagy esztrich került felhordásra azt csiszolással, marással el kell távolítani, ha nem éri el a kívánt síkot úgy padlókiegyenlítővel ki lehet alakítani a kívánt szintet

36 A padló kiegyenlítése 1. Anyag: A kisebb, 10 mm alatti rétegvastagsághoz Nivo 0-10, a közepes eltérésekhez Nivo 3-15, nagyobb eltérésekhez vagy javításokhoz Nivo padlókiegyenlítőt használhatjuk. 2. Alapozás A feldolgozást megelőzően alapozni kell. A nem nedvszívó alapfelületeket Haftemulsion-val, a normál nedvszívásúakat Estrichgrund-dal alapozzuk és megvárjuk amíg megszáradnak. 3. Alapfeltételek Rendkívül fontos, hogy az önterülő padlókiegyenlítőt fogadó felület legyen megfelelő szilárdságú, tiszta, mentes minden szerves ragasztótól, PVC maradéktól. A munkálatokat csak 5 C feletti hőmérsékleten szabad végezni, lehetőleg huzatmentes helyen, a közvetlen napsütéstől védeni kell a felületeket. 4. Eszközök Keverőgép, vödrök a keveréshez ill. a pontos vízadagoláshoz, tüskés henger, szöges cipő, szintezőbak, esztrichglettvas. 5. Padlókiegyenlítő felhordása 6. Száradási idő A burkolás előtt mindig ki kell várni az előírt száradási időt. A száradási idő függ a rétegvastagságtól és a klimatikus viszonyoktól. Általában mm-enként 1 napot kell számolni. Ha nem áll rendelkezésre ennyi idő, akkor NivoRapid 3-15 padlókiegyenlítőt használhatunk

37 Csempekiosztás Csempekiosztás a gyakorlatban 1. Kezdőpontok Hálós elrendezésnél a szabályos derékszögű falakat ill. padlót megfelezzük, és zsinór mellett lerakjuk az első sort. Diagonális elrendezésnél először az adott alapfelület hossz és kereszttengelyei és szögfelezők által kijelölt átló mentén kezdjük el a lapok lerakását. Az oldalfalaknál a feljelölt középvonaltól kiindulva jobbra-balra helyezzük fel az első sort. Kiszögelléseknél ill. bemélyedéseknél mindig a külső éleken egész lappal kezdünk és belső sarokba kerülnek a vágott élek. 2. Csempeosztások Oldalfalon tetszőleges magasságig történő burkolásnál az alsó sor is közel egész méretű csempe legyen. Egy beépített szerkezethez igazodó magasságnál mindig az alsó csempesort vágjuk

38 Burkolás eszközei A burkolás legfontosabb eszközei: Keverőgép, vödrök a keveréshez ill. a pontos vízadagoláshoz, kőműves kanál, fogazott glettvasak, csempefogó, csempevágó, csempe fúró, csempefűrész, csempéző kalapács, gumikalapács, Vízmérték, szintező

39 Ragasztókról általában A ragasztó megkeverése - Pihentetés A vízzel történő összekeverés során a tulajdonságjavító adalékok nehezebben oldódnak fel és ezért, keverés közben néhány percet pihentetni kell, majd újra átkeverni és beállítani a feldolgozáshoz szükséges konzisztenciát. Bedolgozási idő A normál cement kötőanyagú ragasztók (Basis, Garant, Gres, Flex stb.) bedolgozhatósági ideje 2 óra, Gyorsragasztóké (Rapid Flex, Fliessflex) max. 45 perc. Fontos: A várható anyagfelhasználás figyelembe vételével annyi ragasztót kell megkeverni, hogy a bedolgozási időn belül fel tudjuk használni. A már kötésnek indult ragasztót víz hozzáadásával beállított konzisztenciával sem szabad a továbbiakban feldolgozni

40 A 100%-os fedettség érdekében A vékonyágyazatú ragasztók alkalmazásának feltétele, hogy a fogadó felület minden esetben megfelelően sima és egyenes legyen. A csemperagasztót az esetek nagy többségében (3-10 mm-es) fogazott glettvassal hordjuk fel az alapfelületre. Nagy igénybevételű terek burkolásakor, kültérben, padló és falfűtésnél, vizes helyiségek padlóinál, nagy méretű lapok esetében megkenjük az alapfelületet és a lapot is. ( floating & buttering módszer) Mindig olyan nagy felületet húzzunk be ragasztóval, amely elegendő 6-8 db csempe elhelyezéséhez. Soha ne hagyjuk a ragasztóval bevont felületet hosszabb ideig burkolat nélkül (max. 15 perc). A ragasztó felületén a hosszabb száradási idő során vékony hártya keletkezik és ez rontja a tapadást (bőrösödés)

41 Fontos tanácsok A burkolólap végleges helyére kerülése után se érje el az alapfelületet (ne koppanjon). Törekedni kell arra, hogy a burkolólap teljes hátsó felületét ragasztó borítsa. Ha tixotróp ragasztót használunk, pl. C1 T jelűt, akkor a csempézést az oldalfalon kezdhetjük szemmagasságban, nem szükséges alátámasztással pozícionálni, a csempe megcsúszás nélkül fennmarad. Ha nem T jelű a ragasztó, akkor általában alátámasztással a második sor lapot rakjuk fel, majd fugakeresztek segítségével tartva az egyenlő fugaméretet helyezzük el a következő sorokat

42 Dilatáció, rugalmas fugázás A különböző síkok találkozásánál a kiugró éleknél csempeprofilokat helyezünk el, A negatív sarkoknál egyenletes méretű fugát hagyunk, amelyet később, a ragasztó megkötése után tartósan rugalmas Szaniterszilikon fugázóval töltünk ki. Tartósan rugalmas fugázóval kell kitölteni a padlószerkezetek mozgási hézagait vagy dilatációs profilt kell beépíteni az egymás mellet elhelyezkedő mezők közé. Beltérben általában 40 m 2 enként dilatálni kell a burkolatokat, szem előtt tartva azt a szabályt, hogy egy oldal hosszúsága ne haladja meg a 8 m-t, és a mező hossza ne legyen nagyobb a szélesség háromszorosánál

43 A gyorskötésű ragasztás Padlóburkolatok készítésénél gyakran előfordul, hogy a burkolást egy napon belül el kell végezni. Ilyen esetben Rapid vagy RapidFlex ragasztót használhatunk, melynek kötési ideje 3 óra és a szilárdulási folyamat is gyors. A felület 3 óra múlva járható és rövid száradási idő elteltével Colorin vagy Colorin Flex fugázóval fugázható. Normál ragasztó kötési és száradási folyamata lassabb, és a ragasztást követően legalább 3 napot kell várni a fugázás megkezdése előtt. A fugákat még a ragasztó megkötése előtt ki kell tisztítani, hogy egyenletes vastagságú fugázó réteget lehessen kialakítani. Az egyenletes színhatás elérése érdekében nedvszívó lapok éleit a fugázás előtt célszerű megnedvesíteni

44 Kivitelezés szigetelésekkel - Vizes helyiségek és kültéri burkolás 44

45 Rétegrend - vizes helyiségek Rétegfelépítési példák a fürdőszobák padlójára: Lakások fürdőszobáiba Közösségi fürdőkbe 1 Padlókiegyenlítés 2 Vízszigetelés NivoPlus 3-15 AquastopFlex + hajlaterősítő szalag 3 Járólap ragasztás Flex ragasztó ProfiFlex ragasztó 4 Fugázás Colorin fugázó Colorin Epoxy fugázó 5 Dilatációs fuga kialakítás Szaniterszilikon Rétegfelépítési példák a fürdőszobák oldalfalára Téglafak Gipszkarton 1 Vakolatjavítás Renobet - Mélyalapozás - Tiefengrund 2 Vízszigetelés Aquastop + hajlaterősítő szalag Flächendicht + hajlaterősítő szalag 3 Csemperagasztás Flex ragasztó 4 Fugázás Colorin fugázó 5 Dilatációs fuga kialakítás Szaniterszilikon

46 Fürdőszoba burkolása -1. Felület előkészítés Padló felület kiegyenlítés (Nivo 0-10, NivoPlus 3-15), Oldalfal javítása, (Renobet, Renti, MP 501 I). Épített zuhanyzók esetén a zuhanyzó padlóján megfelelő lejtést (2%) kell kialakítani

47 Fürdőszoba burkolása -2. Alapozás, vízszigetelés előkészítése Aquastop, Aquastop Flex anyagokkal történő szigetelés előtt a gipsz alapú felületeket Tiefengrund mélyalapozóval kell előkezelni legalább 12 órával a szigetelés előtt Flächendicht folyékony fólia alapozása történhet mélyalapozóval vagy a Flächendicht és víz 1:3 arányú keverékével. A kiszáradt esztrich és betonfelületeket előnedvesítjük és a matt-nedves felületet szigetelő anyaggal (Aquastop, Aquastop Flex) vonjuk be. A régi burkolatokat szigetelés előtt Kontakt B PLUS alapozóval kell előkezelni

48 Vízszigetelés Fürdőszoba burkolása -3. A sarkokban helyezzük el a hajlaterősítő szalagot. A csőáttöréseknél a csövekre a hajlaterősítő szalag anyagához hasonló rugalmas mandzsettát helyezünk el. A felületet vonjuk be Aquastop Flex szigetelőanyaggal. Legalább két réteget kell egymás után felhordani. A második réteg felhordása előtt az első rétegnek meg kell száradnia. A kenhető szigetelést hengerrel, ecsettel hordjuk fel az alapfelületre

49 Csempézés Fürdőszoba burkolása -4. Az oldalfalakon a csempézést a szigetelés megszáradása után (min. 12 óra elteltével) lehet megkezdeni. Ragasztók kenhető szigetelésre: Kerámia csempét, mozaikot, üvegmozaikot, márványt, gránitot ragasztani: ProfiFlex, Flex, Flex W, Fliessflex önterülő ragasztó vagy Siluette ragasztóval lehet. Sürgős munka esetén RapidFlex ragasztót használjunk Csempézés menete A legalsó sort kihagyjuk, kicsempézzük az oldalfalat vízszigeteléssel látjuk el a padlót, majd a megadott terv szerint leburkoljuk, és legutoljára csempézzük a kimaradt alsó sort. Fontos: Ügyeljünk arra, hogy éles szerszámmal vagy magával a burkoló lappal ne sértsük meg a szigetelést

50 Fürdőszoba burkolása -5. Fugázás Keverés: A Colorin fugázó anyagokat a felhasználás előtt vízzel kell összekeverni Rövid pihentetés Speciális szivacsbetétes fugázó simító szerszámmal vagy gumilappal átlós irányban juttatjuk a fugákba. Várakozás, míg a fugázó kötésnek indul. Tisztítás: Ehhez nagyobb méretű lemosó szivacsot használunk, és kellő gyakorisággal öblítsük! Fontos: Porózus szerkezetű mázatlan és a nyitott pórusú mázas burkolólapok fugázásánál a munka megkezdése előtt meg kell győződni arról, hogy a fugázó anyag maradéktalanul eltávolítható-e! Természetes köveknél (mészkő, márvány, gránit) fugázása előtt meg kell győződni arról, hogy a fugázó anyag nem okoz-e elszíneződést a burkolatban!

51 Fürdőszoba burkolása -6. Rugalmas réskitöltés A tartósan rugalmas fugákat Szaniterszilikonnal töltjük ki, viszont: ahol a tartósan rugalmas fugázóanyag színesfémekkel érintkezik, használjunk Univerzális szilikont. Ha a kerámiaburkolat közvetlenül vakolattal vagy természetes kőburkolattal találkozik, a tágulási hézagot Homlokzati- és natúrkő szilikonnal kell kitölteni. Folyamat:: Megtisztítjuk a felületet. Maszkolószalagot ragasztunk fel. A szilikon kinyomócsőrét 45 o -os szögben levágjuk. A kinyomó pisztoly segítségével a Szaniterszilikon fugázó anyaggal kitöltjük a tágulási fugákat. Speciális fugalehúzó szerszámmal vagy mosószeres vízbe mártott ujjal lehúzzuk a fugázóanyag felesleget. Rövid várakozási idő után eltávolítjuk a maszkoló szalagot

52 Vízszigetelés kivitelezése A kültéri szerkezetek védelmére Aquastop Flex rugalmas kenhető vízszigetelést kell alkalmazni. Az Aquastop Flex felhordása általában teddyhengerrel történik, Legalább 2 réteg szükséges. A fogadó felületet enyhén meg kell nedvesíteni. A sarkokba, élekbe tervezett hajlaterősítő szalag a 2. réteg Aquastop Flex előtt kerül fel, oly módon, hogy a falcsatlakozásoknál vízszintesen és függőlegesen 1 cm szélességű sávot nem kenünk be vízszigetelő anyaggal A hajlaterősítő szalag külső oldalát teljes egészében bevonjuk Aquastop Flex-el. A vízszigetelés rétegvastagsága kültérben legyen legalább 2 mm

53 Ragasztók: Kültéri járólapok fektetése Követelmények a kültérben felhordott burkolat ragasztókkal szemben: Meg kell felelniük az MSZ EN szabvány előírásainak, A cementkötésű ragasztók esetén C2 szint. Alapvetően cementbázisú, fagyálló ragasztókat használhatunk (Flex, Flex W, ProfiFlex, Fliessflex, RapidFlex, RockFix). A Fliessflex önterülő, gyorskötésű ragasztó tulajdonságánál fogva biztosítja a burkolólap és a fogadó felület közötti teljes térkitöltést. A többi ragasztót az előírásoknak megfelelően mind az alapfelületre, mind a járólapra fel kell kenni ( floating and buttering ), csak így biztosítható a teljes térkitöltés és fagyállóság

54 Fugázás kültérben Fugázó anyagok: Colorin Flex, ProCol, Colorin+Fugen-Elast, Colorin Rock A fugák mérete: Kerámia lapoknál általában 3-8 mm, Tégla formátumú burkolóanyagoknál mm, Természetes köveknél 4-6 mm és Betonlapoknál 3-12 mm. Tágulási fugák A tágulási fugákat tartósan elasztikus anyagból kell kialakítani. A tágulási fugák szélessége kültérben legalább 10 mm legyen

55 Gyakori hibák, veszélyek 55

56 Gyakori hibák A tipikus hibák forrásai: Fogadószerkezet nem kellő állapota poros, szennyezett felület, C12> kisebb szilárdság, magas maradék nedvességtartalom, nem stabil aljzat (pl.régi mozaikpadló,magnezit aljzat, régi és porózus) Feldolgozási körülmények: Kellő alapozás hiánya (padlókiegyenlítés) vagy rossz alkalmazás (csempét csempére) Pontatlan keverési arány, pihentetés hiánya (a hibás túlvizezés vagy túlkeverés), Pontatlan technológiai szünetek (pl. burkolás után gyors fugázás), Kísérletezés túlzott önbizalommal ( jó lesz az úgy is!, ennek az anyagnak tudnia kell?!), Gipsz és cement összekeverése, Foltszerű burkolólap ragasztás, Helytelen szerszámhasználat (pl.keverőszár, fogazott glettvas, tüskés henger) Teljesen zárt fugahézag, Padlóburkolaton a rugalmas dilatáció hiánya, Időjárási körülmények (+5 és +25 o C közöttitől eltérő felület és léghőmérséklet) Ezért megfelelő anyagokat, a megfelelő helyre!

57 Szolgáltatás, szakvélemények Burkolási szakvélemény és felújítási javaslat Előzetes munkaterület bejárás Egyedi igények figyelembevétele Alternatívák kidolgozása Műszaki javaslat árajánlat készítéssel Tapadó szilárdság mérés és maradék nedvességtartalom mérése CM készülékkel Helyszíni bemutatás, betanítás a kivitelezőknek Munkafolyamatok időszakos ellenőrzése Munkaközi szaktanácsadás Termék minták készítése

58 Építő megoldások Köszönjük a figyelmet!
