1 WZMOEE Zeparo ZI/ZE Szerelés Működés

2 hu Általános tudnivalók Ez az útmutató szakemberek számára készült. A szerelési munkák megkezdése előtt el kell olvasni és az üzemeltetőnek meg kell őriznie. A személyzetnek rendelkeznie kell a megfelelő szakmai ismerettel és gyakorlati tapasztalattal. Biztonsági, szerelési és tárolási tudnivalók Tárolás vízszintesen, eredeti csomagolásban, száraz helyiségben. Szerelés előtt a Zeparót szemrevételezéssel meg kell vizsgálni. Durva sérülések esetén nem szabad használni a Zeparót. Meg kell tenni az előírásoknak megfelelő az intézkedéseket, hogy a megengedett TS hőmérsékletek és PS nyomások betarthatók legyenek. A helyi tűzvédelmi előírásokat be kell tartani. Illetéktelen személyeknek a gépházba belépni tilos. A Zeparo szerelése, leszerelése és karbantartása előtt a berendezésnek le kell hűlnie és nyomásmentesnek kell lennie. Szerelési és karbantartási munkáknál a következő szimbólumokra és tudnivalókra kell ügyelni: Figyelem: Magas hőmérséklet és nyomás alatti forró víz! A Zeparo ZIMA mágnestoldat alkalmazása esetén: Adathordozóknál és szívritmus-szabályozóknál vigyázni kell! Alkalmazás Felépítés Zeparo ZIO : Leválasztó mikrobuborékokhoz vagy iszapszemcsékhez Zeparo ZIK : Leválasztó mikrobuborékokhoz és iszapszemcsékhez Zeparo ZEK : Leválasztó mikrobuborékokhoz és iszapszemcsékhez Fűtő-, szolár- és hűtővízrendszerek Fagyásgátló-adalék 50 %-ig ZI Industrial - Ipari kivitel ZE Extended szétszerelhető kivitel Légtelenítő leakfree biztonsági csomaggal a biztonságos és száraz légtelenítéshez Leválasztó helistill szeparátorral mikrobuborékok és/vagy iszap leválasztásához Valamennyi iszapszemcse-leválasztó bővíthető a Zeparo ZIMA mágnestoldattal. A leírtaktól eltérő alkalmazás esetén előzőleg egyeztessen a IMI Hydronic Engineering céggel. Műszaki adatok Max. megengedett hőmérséklet TS: C Max. megengedett nyomás PS: 0 10 bar Max. megengedett próbanyomás: 13 bar Csak az ábrázolt beépítési helyzet engedélyezett. : oldal A működés az áramlási iránytól független. Max. áramlási sebesség folytonos üzem esetén: 1 m/s Max. áramlási sebesség rövid ideig: 3 m/s 1 m/s áramlási sebesség felett csökken a levegő- és iszapleválasztó teljesítménye. Anyag Ház: acél helistill szeparátor: AISI rozsdamentes acél vagy PP 30 % üvegszál Légtelenítő: sárgaréz A termék szétszerelése során a helyi szelektív hulladékgyűjtési előírásokat figyelembe kell venni. Előírások Felülvizsgálat A Zeparo készülékek a PED/DEP 97/23/EC sz. nyomás alatti berendezésekre vonatkozó irányelv 3. cikk, 3. bekezdésének hatálya alá tartoznak. Ezért nincsenek vonatkozó szabványosított vizsgálati előírások. A helyi előírásokat és környezetvédelmi utasításokat figyelembe kell venni. 2

3 Szerelés hu A csővezetékbe való beépítés előtt teljesen össze kell szerelni a leválasztót. A szükséges tartozékokat megtalálhatja a tartozékcsomagban. Opcióként megrendelhető a Zeparo ZIMA mágnestoldat, amely a mágnesezhető iszapszemcséket hatékonyabban választja le. A leválasztók összeszerelése : 2. oldal Rendelkezésre álló funkciók: ZIO ZIO ZIK ZEK Légtelenítés a feltöltésnél Levegő beengedése az ürítésnél Mikrobuborék leválasztás Iszap leválasztás Zeparo ZIMA opció Kiszedhető (S) leválasztó (5) (5) (5) (5) (1) (1) (S) (2) (3) (4) A Zeparo készülék daruval történő szállításához a gyorslégtelenítő (5) helyére a tartozékcsomag részeként mellékelt szállítóhorgot (4) kell becsavarozni. A szerelés után az iszaptalanító-csapnak zárva, a gyorslégtelenítőnek (5) «Vent» állásban kell lennie. Tartozékcsomag (4) Szállítóhorog (5) Zeparo ZUTX gyorslégtelenítő Iszaptalanító-csap Szűkítő idom Zeparo ZI: 1 darab Zeparo ZE: 2 darab Mágnestoldat Zeparo ZIMA (opció) (8) T-idom sárgaréz merülőhüvellyel (9) Mágnesrúd fogantyúval (10) Mágnesrúd (11) Mágnesrúd biztosító rugója A mellékelt ZIMA típustáblát a szerelés befejezése után jól látható helyen fel kell rögzíteni a ZIMA mágnes toldatra vagy a hőszigetelésre. Javasoljuk, hogy az alábbi lépéseket a Zeparo ZI/ZE készülék beépítése előtt hajtsa végre. Tartsa be a szerelési távolságokat : 5. oldal. 1. Csavarozza ki az iszaptalanító-csapot a szűkítő idomból. 2. Ezután szerelje ki a szűkítő idomot a leválasztóból (1) (2) (3). 3. Amennyiben szükséges, tisztítsa meg a csatlakozót. 4. Csavarozza be a T-idomot (8) a csatlakozásba. Használjon 70-es csavarkulcsot. Ha a ZEK készülék névleges átmérője DN 100 és csőkuplungos kötéssel rendelkezik, a leválasztót (3) 76-os csavarkulccsal tartsa meg az alsó csatlakozásnál. (11) 5. Csavarozza be az iszaptalanító-csapot a sarokidomba (8). Zárja el az iszaptalanítócsapot. 6. Helyezze be a mágnesrudakat (10), majd végül a fogantyús mágnesrudat (9) a merülőhüvelybe, és reteszelje a biztosító rugóval (11). 6. (9) (10) 4. (8) (1) (2) (3) 3

4 hu Szerelés Az ábrázolt kapcsolási példák az előnyben részesítendő megoldásokat tartalmazzák. Eltérések lehetségesek, amennyiben betartják a megadott minimális értékeket (HB, H, A). A leválasztó beszerelése a csővezetékbe : 2. oldal A Zeparo ZI/ZE beépítését gondosan meg kell tervezni : IMI Hydronic Engineering «Levegő» kézikönyv. Figyelembe kell venni a légtelenítő, és különösen a Zeparo ZIMA mágnestoldat szerelési méreteit. Mikrobuborék-leválasztók A Zeparo készüléket a rendszer legmelegebb pontjára javasolt beszerelni, fűtési rendszereknél az előremenő, hűtőberendezéseknél a visszatérő ágba. Minél kisebb a leválasztó feletti HB statikus magasság, annál hatékonyabban működik a mikrobuborékok leválasztása. HB = f (tmax) magasságot nem szabad túllépni : 5. oldal, 1. táblázat. Érvényes: ZIO, ZIK, ZEK kiegészítő iszapleválasztással. Példa: Zeparo ZIO egy fűtési rendszerben ZIO ZIK ZEK Iszapszemcse-leválasztó A Zeparo készüléket lehetőség szerint a védendő berendezés előtt, a fő ágba kell beépíteni. A legelőnyösebb a rendszer visszatérő ágába történő beépítés. Példa: Zeparo ZIO egy fűtési rendszerben Érvényes: ZIO, ZIK, ZEK kiegészítő mikrobuborékleválasztással. Vegye figyelembe a H szerelési magasságot : 5. oldal, 2. táblázat. Opció: Zeparo ZIMA beépítése. Ha beszereli a ZIMA mágnes toldatot, mielőtt beépítené a Zeparo készüléket a csővezetékbe, akkor csak a mágnesrúd kihúzásához szükséges H szerelési magasságot kell figyelembe venni. Ha a ZIMA mágnes toldatot a Zeparo készülék beszerelése után szeretné beszerelni vagy kiszerelni, akkor a merülőhüvely H szerelési magasságát kell figyelembe venni. tmax 190 ZIO ZIK ZEK H 4

5 Szerelés hu Leválasztó mikrobuborékokhoz és iszapszemcsékhez : 2. oldal Különösen hűtési rendszerek esetén előnyös a ZIK és ZEK berendezés alkalmazása. A ZEK típusú leválasztókat úgy kell beépíteni, hogy felette álljon rendelkezésre elég hely, a szeparátor kiszerelésére. Példa: Zeparo ZIK/ZEK egy hűtési rendszerben, szeparátor kiszerelése felfelé Érvényes: ZIK, ZEK 190 A A karbantartáshoz a 2. táblázat szerinti «H» és «A» távolságokat vegye figyelembe. Opció: Zeparo ZIMA beépítése. Ha beszereli a ZIMA mágnes toldatot, mielőtt beépítené a Zeparo készüléket a csővezetékbe, akkor csak a mágnesrúd kihúzásához szükséges H szerelési magasságot kell figyelembe venni. Ha a ZIMA mágnes toldatot a Zeparo készülék beszerelése után szeretné beszerelni vagy kiszerelni, akkor a merülőhüvely H szerelési magasságát kell figyelembe venni. ZIK ZEK H tmax Táblázatok 1. táblázat: A legnagyobb megengedett HB statikus magasság a levegő-leválasztás biztosításához a leválasztó előtti tmax maximális hőmérséklet esetén 190 tmax C HB m vízoszlop 15,0 13,4 11,7 10,0 8,4 6,7 5,0 3,3 1,7 tmax 2. táblázat: A H szerelési magasság, ZIO/ZIK/ZEK típusok szeparátor kiszerelése felfelé A DN Szeparátor kiszerelése ZEK A mm ZIMA nélkül H mm Mágnesrúd kihúzása ZIMA -val H mm Merülőhüvely beszerelése/ ZIMA -val H mm kiszerelése 5

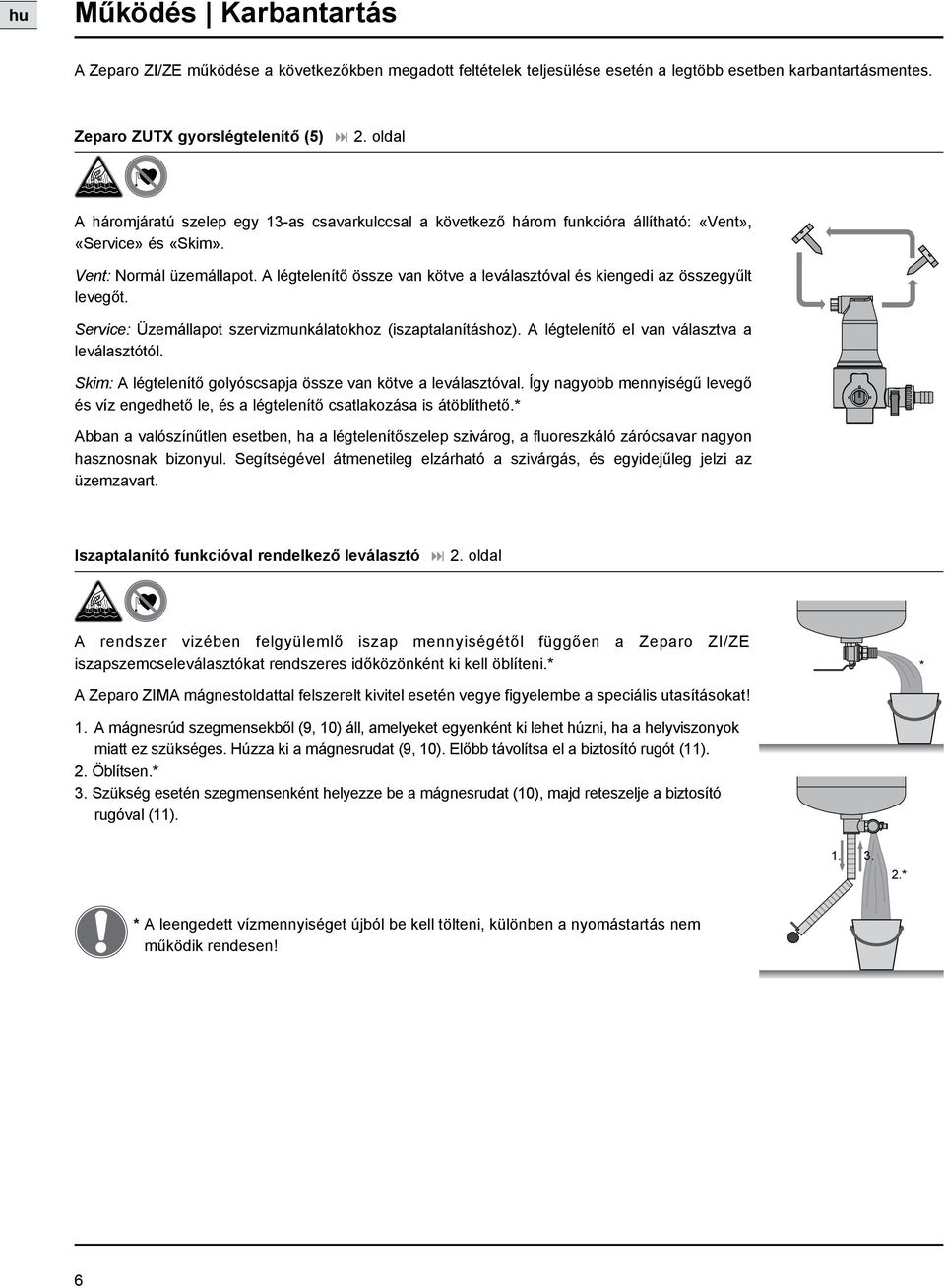

6 hu Működés Karbantartás A Zeparo ZI/ZE működése a következőkben megadott feltételek teljesülése esetén a legtöbb esetben karbantartásmentes. Zeparo ZUTX gyorslégtelenítő (5) : 2. oldal A háromjáratú szelep egy 13-as csavarkulccsal a következő három funkcióra állítható: «Vent», «Service» és «Skim». Vent: Normál üzemállapot. A légtelenítő össze van kötve a leválasztóval és kiengedi az összegyűlt levegőt. Service: Üzemállapot szervizmunkálatokhoz (iszaptalanításhoz). A légtelenítő el van választva a leválasztótól. Skim: A légtelenítő golyóscsapja össze van kötve a leválasztóval. Így nagyobb mennyiségű levegő és víz engedhető le, és a légtelenítő csatlakozása is átöblíthető.* Abban a valószínűtlen esetben, ha a légtelenítőszelep szivárog, a fluoreszkáló zárócsavar nagyon hasznosnak bizonyul. Segítségével átmenetileg elzárható a szivárgás, és egyidejűleg jelzi az üzemzavart. Iszaptalanító funkcióval rendelkező leválasztó : 2. oldal A rendszer vizében felgyülemlő iszap mennyiségétől függően a Zeparo ZI/ZE iszapszemcseleválasztókat rendszeres időközönként ki kell öblíteni.* * A Zeparo ZIMA mágnestoldattal felszerelt kivitel esetén vegye figyelembe a speciális utasításokat! 1. A mágnesrúd szegmensekből (9, 10) áll, amelyeket egyenként ki lehet húzni, ha a helyviszonyok miatt ez szükséges. Húzza ki a mágnesrudat (9, 10). Előbb távolítsa el a biztosító rugót (11). 2. Öblítsen.* 3. Szükség esetén szegmensenként helyezze be a mágnesrudat (10), majd reteszelje a biztosító rugóval (11) * * A leengedett vízmennyiséget újból be kell tölteni, különben a nyomástartás nem működik rendesen! 6

7 Működés Karbantartás hu Zeparo ZEK a szeparátor kiszerelése : 2. oldal A Zeparo ZEK készülékek kiszerelhető szeparátorral rendelkeznek. Nagy mennyiségű iszapfelgyülemlés esetén, különösen az üzembe helyezés után, a szeparátor kiszerelhető és megtisztítható. Ennek feltétele, hogy betartsák az A szerelési távolságokat : 5. oldal, 2. táblázat. Tippek a szeparátor tisztításához: A szepartort csak át kell öblíteni. A megszilárdult iszap eltávolításához áztassa be a szeparátort meleg vízbe. Ne használjon nagynyomású mosót, mert a szeparátor alkatrészei megsérülhetnek. ZEK - DN 100 csőkötéssel A szeparátor kiszerelése: 1. Felváltva lazítsa ki a csavarokat, amíg a csőkötést már csak egy csavar tartja. 2. Fordítsa el a csőkötést a horony felől. Óvatosan húzza ki a ház alsó részét a szeparátorral a tömítésből. 3. Húzza ki a szeparátort a házból, majd tisztítsa meg mindkkettőt. : Tippek a szeparátor tisztításához A szeparátor beszerelése: 1. A Zeparo mindkét felén a csővégeknek és hornyoknak szennyeződésektől, zsírtól, festéktől és sérülésektől mentesnek kell lenniük. 2. Kenje be a tömítések tömítőajkait és a külső oldalát ásványi olajat nem tartalmazó szilikonos kenőanyaggal javasoljuk a GETL Tyro 8000 B típust. 3. Húzza fel a tömítést a ház egyik végére. A tömítőajaknak nem szabad túlnyúlnia a ház végén! 4. Illessze össze a ház két felét, és központosítsa őket. Igazítsa be középre a tömítést. A tömítésnek nem szabad benyúlnia a hornyokba! 5. Rögzítse a csőkötés két felét egy csavarral és fordítsa őket a horony fölé. A csőkötésnek teljesen be kell illeszkednie a horonyba. 6. Helyezze be a második csavart, majd húzza meg kézzel mindkét csavart. A csavarfejeknek teljesen bele kell süllyedniük a házba. 7. Felváltva húzza meg a csavarokat egy nyomatékkulccsal. ZEK : 68 Nm ZEK : 122 Nm Csak sérülésmentes eredeti tömítéseket és megengedett kenőanyagokat használjon. : IMI Hydronic Engineerings partnerek ( ZEK DN 125-től kezdve, karimás kötéssel A szeparátor kiszerelése: 1. Felváltva lazítsa meg és távolítsa el a karima csavarjait. 2. Válassza szét a ház két felét. 3. Húzza ki a szeparátort a házból, majd tisztítsa meg mindkettőt. : Tippek a szeparátor tisztításához A szeparátor beszerelése: 1. Mindig új tömítést használjon! A karima két felének a tömítési felületeit gondosan meg kell tisztítani. 2. Illessze össze a ház két felét, és központosítsa őket. Igazítsa be középre a tömítést, helyezze be a csavarokat, majd húzza meg kézzel az anyákat. 3. Felváltva húzza meg a csavarokat. 7

8 Megfelelőség Az Európai Parlament és a Tanács május 29-i PED/DEP 97/23/EC irányelve szerint Mikrobuborék- és iszapszemcse-leválasztók Zeparo ZI/ZE Megfelelőségi vizsgálat modul szerint Választott műszaki specifikáció Jelölés a A minőségirányítási rendszer tanúsítványa 3. cikk, 3. bekezdés AD 2000 szabályzat 3. cikk, 3. bekezdés TMS Alulírott gyártó ezennel kijelenti, hogy ennek a tartálynak a konstrukciója, gyártása és felülvizsgálata megfelel a nyomás alatti berendezésekre vonatkozó PED/DEP 97/23/EC irányelv követelményeinek a választott műszaki specifikációval együtt. Gyártó: IMI Hydronic Engineering Switzerland AG Mühlerainstrasse 26 CH Füllinsdorf Tel. +41 (0) Christian Müller Asger Andersen Managing Director R & D Manager We reserve the right to introduce technical alterations without previous notice. IMI Hydronic Engineering AG Mühlerainstrasse 26 CH-4414 Füllinsdorf Tel. +41 (0)
