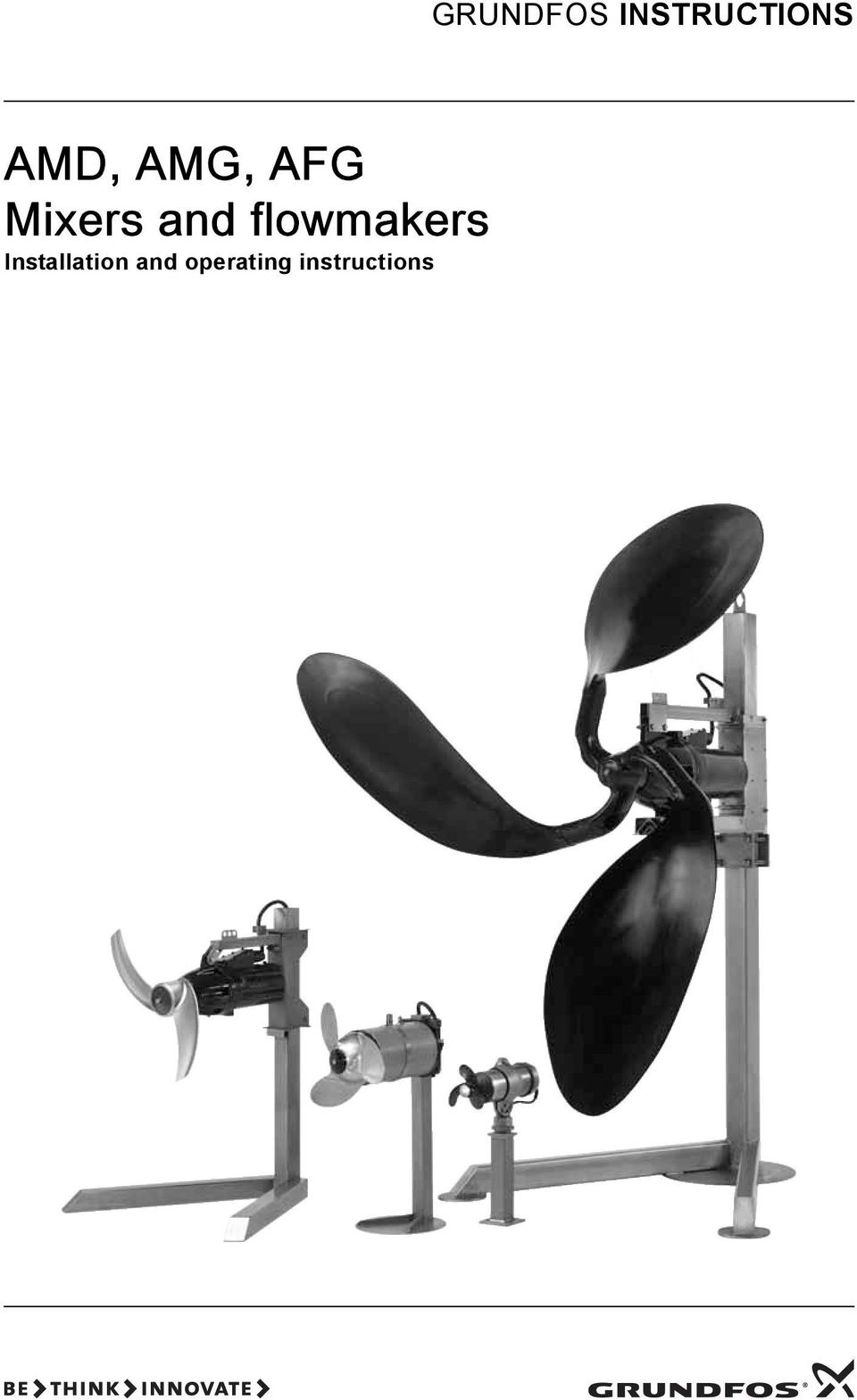

1 AMD, AMG, AFG Mixers and flowmakers Installation and operating instructions GRUNDFOS INSTRUCTIONS

2

3 AMD, AMG, AFG Mixers and flowmakers Declaration of Conformity English (GB) Installation and operating instructions Български (BG) Упътване за монтаж и експлоатация Čeština (CZ) Montážní a provozní návod Dansk (DK) Monterings- og driftsinstruktion Deutsch (DE) Montage- und Betriebsanleitung Eesti (EE) Paigaldus- ja kasutusjuhend Ελληνικά (GR) Οδηγίες εγκατάστασης και λειτουργίας Español (ES) Instrucciones de instalación y funcionamiento Français (FR) Notice d'installation et de fonctionnement Hrvatski (HR) Montažne i pogonske upute Italiano (IT) Istruzioni di installazione e funzionamento Latviešu (LV) Uzstādīšanas un ekspluatācijas instrukcija Lietuviškai (LT) Įrengimo ir naudojimo instrukcija Magyar (HU) Szerelési és üzemeltetési utasítás Nederlands (NL) Installatie- en bedieningsinstructies З повагою (UA) Інструкції з монтажу та експлуатації Polski (PL) Instrukcja montażu i eksploatacji Table of contents 3

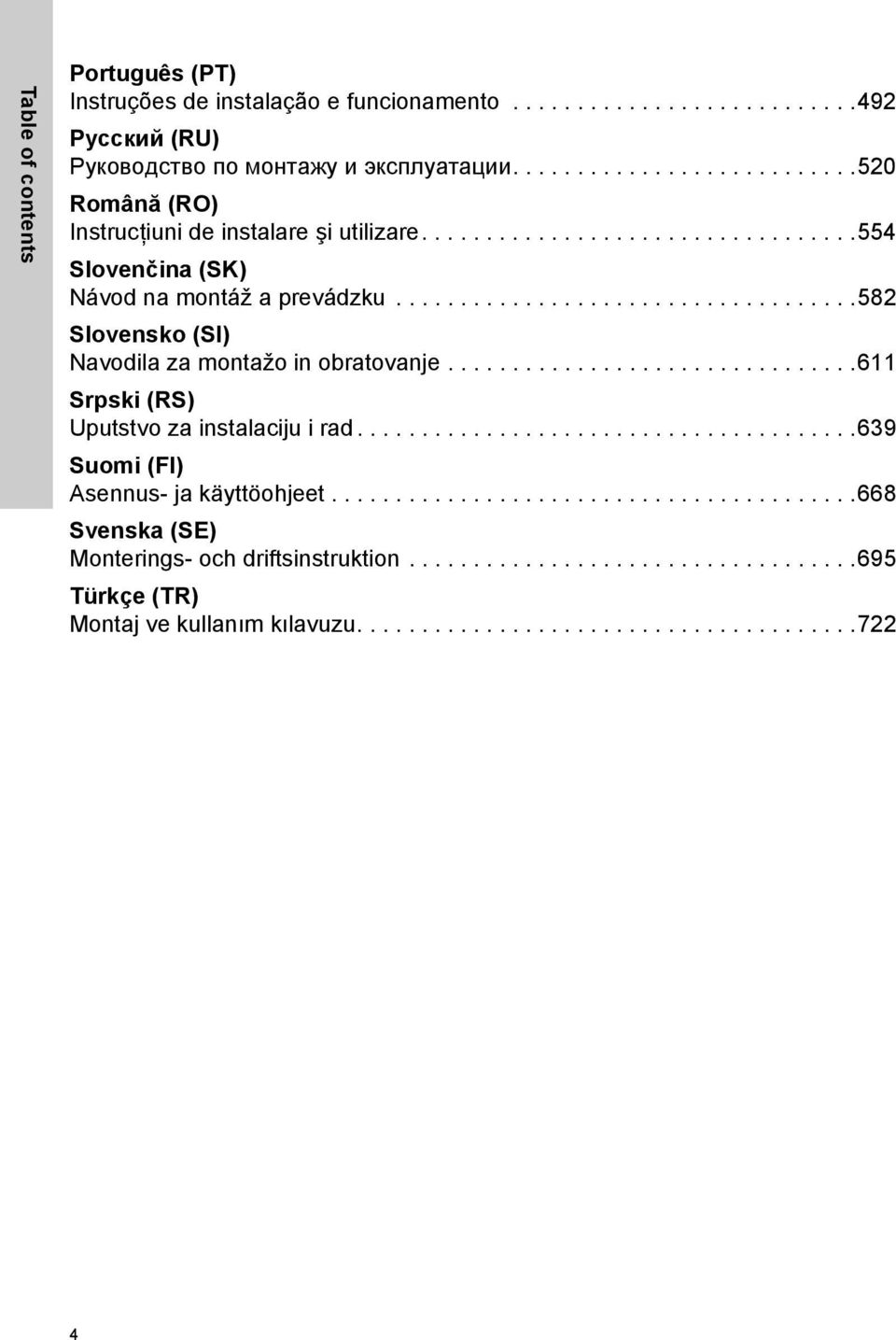

4 Table of contents Português (PT) Instruções de instalação e funcionamento Русский (RU) Руководство по монтажу и эксплуатации Română (RO) Instrucţiuni de instalare şi utilizare Slovenčina (SK) Návod na montáž a prevádzku Slovensko (SI) Navodila za montažo in obratovanje Srpski (RS) Uputstvo za instalaciju i rad Suomi (FI) Asennus- ja käyttöohjeet Svenska (SE) Monterings- och driftsinstruktion Türkçe (TR) Montaj ve kullanım kılavuzu Appendix

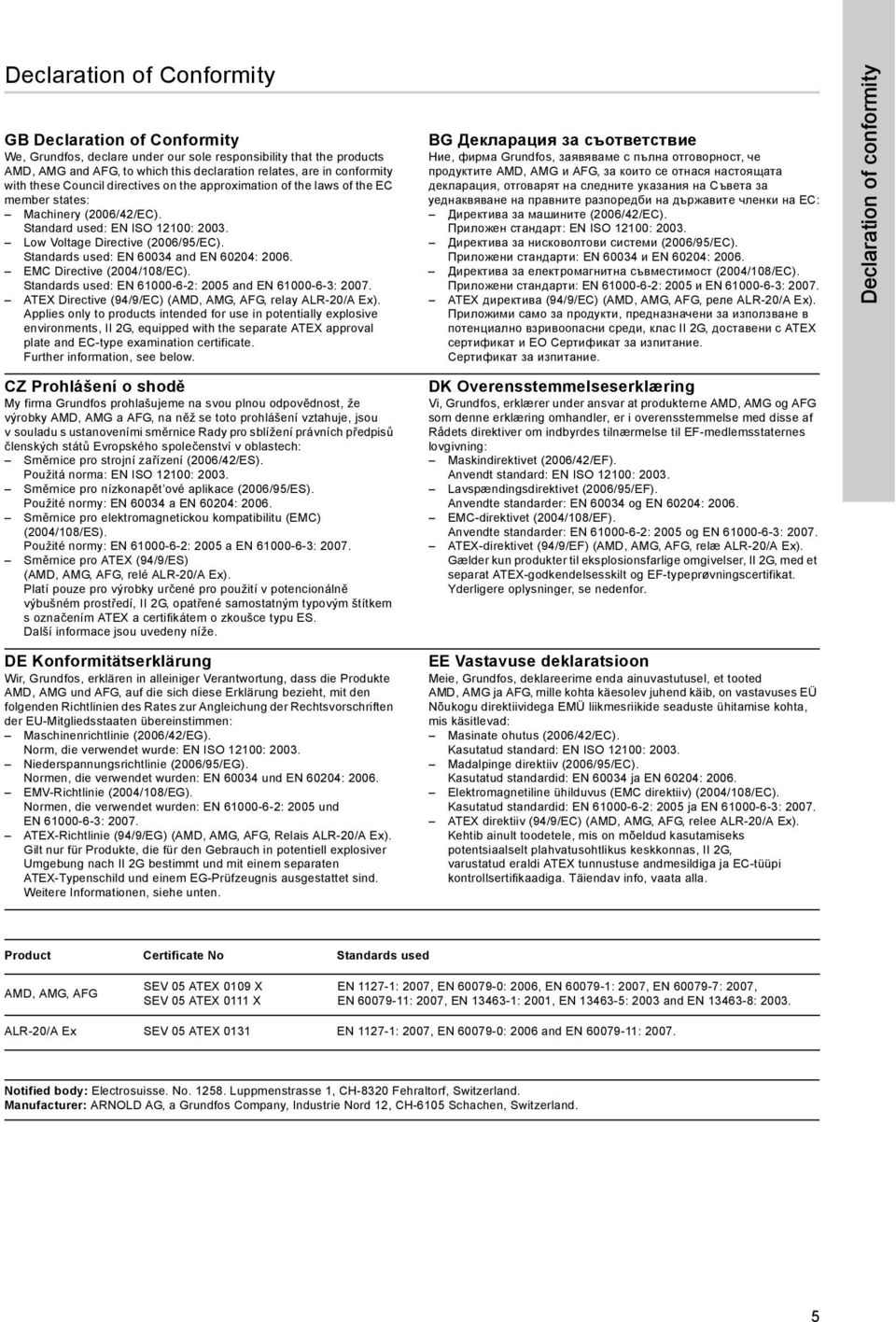

5 Declaration of Conformity GB Declaration of Conformity We, Grundfos, declare under our sole responsibility that the products AMD, AMG and AFG, to which this declaration relates, are in conformity with these Council directives on the approximation of the laws of the EC member states: Machinery (2006/42/EC). Standard used: EN ISO 12100: Low Voltage Directive (2006/95/EC). Standards used: EN and EN 60204: EMC Directive (2004/108/EC). Standards used: EN : 2005 and EN : ATEX Directive (94/9/EC) (AMD, AMG, AFG, relay ALR-20/A Ex). Applies only to products intended for use in potentially explosive environments, II 2G, equipped with the separate ATEX approval plate and EC-type examination certificate. Further information, see below. CZ Prohlášení o shodě My firma Grundfos prohlašujeme na svou plnou odpovědnost, že výrobky AMD, AMG a AFG, na něž se toto prohlášení vztahuje, jsou v souladu s ustanoveními směrnice Rady pro sblížení právních předpisů členských států Evropského společenství v oblastech: Směrnice pro strojní zařízení (2006/42/ES). Použitá norma: EN ISO 12100: Směrnice pro nízkonapět ové aplikace (2006/95/ES). Použité normy: EN a EN 60204: Směrnice pro elektromagnetickou kompatibilitu (EMC) (2004/108/ES). Použité normy: EN : 2005 a EN : Směrnice pro ATEX (94/9/ES) (AMD, AMG, AFG, relé ALR-20/A Ex). Platí pouze pro výrobky určené pro použití v potencionálně výbušném prostředí, II 2G, opatřené samostatným typovým štítkem s označením ATEX a certifikátem o zkoušce typu ES. Další informace jsou uvedeny níže. DE Konformitätserklärung Wir, Grundfos, erklären in alleiniger Verantwortung, dass die Produkte AMD, AMG und AFG, auf die sich diese Erklärung bezieht, mit den folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der EU-Mitgliedsstaaten übereinstimmen: Maschinenrichtlinie (2006/42/EG). Norm, die verwendet wurde: EN ISO 12100: Niederspannungsrichtlinie (2006/95/EG). Normen, die verwendet wurden: EN und EN 60204: EMV-Richtlinie (2004/108/EG). Normen, die verwendet wurden: EN : 2005 und EN : ATEX-Richtlinie (94/9/EG) (AMD, AMG, AFG, Relais ALR-20/A Ex). Gilt nur für Produkte, die für den Gebrauch in potentiell explosiver Umgebung nach II 2G bestimmt und mit einem separaten ATEX-Typenschild und einem EG-Prüfzeugnis ausgestattet sind. Weitere Informationen, siehe unten. BG Декларация за съответствие Ние, фирма Grundfos, заявяваме с пълна отговорност, че продуктите AMD, AMG и AFG, за които се отнася настоящата декларация, отговарят на следните указания на Съвета за уеднаквяване на правните разпоредби на държавите членки на ЕС: Директива за машините (2006/42/EC). Приложен стандарт: EN ISO 12100: Директива за нисковолтови системи (2006/95/EC). Приложени стандарти: EN и EN 60204: Директива за електромагнитна съвместимост (2004/108/EC). Приложени стандарти: EN : 2005 и EN : ATEX директива (94/9/EC) (AMD, AMG, AFG, реле ALR-20/A Ex). Приложими само за продукти, предназначени за използване в потенциално взривоопасни среди, клас II 2G, доставени с ATEX сертификат и ЕО Сертификат за изпитание. Сертификат за изпитание. DK Overensstemmelseserklæring Vi, Grundfos, erklærer under ansvar at produkterne AMD, AMG og AFG som denne erklæring omhandler, er i overensstemmelse med disse af Rådets direktiver om indbyrdes tilnærmelse til EF-medlemsstaternes lovgivning: Maskindirektivet (2006/42/EF). Anvendt standard: EN ISO 12100: Lavspændingsdirektivet (2006/95/EF). Anvendte standarder: EN og EN 60204: EMC-direktivet (2004/108/EF). Anvendte standarder: EN : 2005 og EN : ATEX-direktivet (94/9/EF) (AMD, AMG, AFG, relæ ALR-20/A Ex). Gælder kun produkter til eksplosionsfarlige omgivelser, II 2G, med et separat ATEX-godkendelsesskilt og EF-typeprøvningscertifikat. Yderligere oplysninger, se nedenfor. EE Vastavuse deklaratsioon Meie, Grundfos, deklareerime enda ainuvastutusel, et tooted AMD, AMG ja AFG, mille kohta käesolev juhend käib, on vastavuses EÜ Nõukogu direktiividega EMÜ liikmesriikide seaduste ühitamise kohta, mis käsitlevad: Masinate ohutus (2006/42/EC). Kasutatud standard: EN ISO 12100: Madalpinge direktiiv (2006/95/EC). Kasutatud standardid: EN ja EN 60204: Elektromagnetiline ühilduvus (EMC direktiiv) (2004/108/EC). Kasutatud standardid: EN : 2005 ja EN : ATEX direktiiv (94/9/EC) (AMD, AMG, AFG, relee ALR-20/A Ex). Kehtib ainult toodetele, mis on mõeldud kasutamiseks potentsiaalselt plahvatusohtlikus keskkonnas, II 2G, varustatud eraldi ATEX tunnustuse andmesildiga ja EC-tüüpi kontrollsertifikaadiga. Täiendav info, vaata alla. Declaration of conformity Product Certificate No Standards used AMD, AMG, AFG SEV 05 ATEX 0109 X SEV 05 ATEX 0111 X EN : 2007, EN : 2006, EN : 2007, EN : 2007, EN : 2007, EN : 2001, EN : 2003 and EN : ALR-20/A Ex SEV 05 ATEX 0131 EN : 2007, EN : 2006 and EN : Notified body: Electrosuisse. No Luppmenstrasse 1, CH-8320 Fehraltorf, Switzerland. Manufacturer: ARNOLD AG, a Grundfos Company, Industrie Nord 12, CH-6105 Schachen, Switzerland. 5

6 Declaration of conformity GR Δήλωση Συμμόρφωσης Εμείς, η Grundfos, δηλώνουμε με αποκλειστικά δική μας ευθύνη ότι τα προϊόντα AMD, AMG και AFG στα οποία αναφέρεται η παρούσα δήλωση, συμμορφώνονται με τις εξής Οδηγίες του Συμβουλίου περί προσέγγισης των νομοθεσιών των κρατών μελών της ΕΕ: Οδηγία για μηχανήματα (2006/42/EC). Πρότυπο που χρησιμοποιήθηκε: EN ISO 12100: Οδηγία χαμηλής τάσης (2006/95/EC). Πρότυπα που χρησιμοποιήθηκαν: EN και EN 60204: Οδηγία Ηλεκτρομαγνητικής Συμβατότητας (EMC) (2004/108/EC). Πρότυπα που χρησιμοποιήθηκαν: EN : 2005 και EN : Οδηγία ATEX (94/9/EC) (AMD, AMG, AFG, Ρελέ ALR-20/A Ex). Ισχύει μόνο για προϊόντα που απευθύνονται για χρήση σε δυνητικά εκρηκτικά περιβάλλοντα, II 2G, εφοδιασμένα με τη χωριστή πινακίδα έγκρισης ATEX και πιστοποιητικό εξέτασης τύπου EC. Για περισσότερες πληροφορίες, βλέπε κατωτέρω. FR Déclaration de Conformité Nous, Grundfos, déclarons sous notre seule responsabilité, que les produits AMD, AMG et AFG, auxquels se réfère cette déclaration, sont conformes aux Directives du Conseil concernant le rapprochement des législations des Etats membres CE relatives aux normes énoncées cidessous : Directive Machines (2006/42/CE). Norme utilisée : EN ISO 12100: Directive Basse Tension (2006/95/CE). Normes utilisées : EN et EN 60204: Directive Compatibilité Electromagnétique CEM (2004/108/CE). Normes utilisées : EN : 2005 et EN : Directive ATEX (94/9/CE) (AMD, AMG, AFG, relais ALR-20/A Ex). S'applique uniquement aux produits utilisés dans des environnements potentiellement explosifs, II 2G, équipés d'une plaque séparée avec norme ATEX et d'un certificat d'examination type CE. Pour plus d'informations, voir ci-après. IT Dichiarazione di Conformità Grundfos dichiara sotto la sua esclusiva responsabilità che i prodotti AMD, AMG e AFG, ai quali si riferisce questa dichiarazione, sono conformi alle seguenti direttive del Consiglio riguardanti il riavvicinamento delle legislazioni degli Stati membri CE: Direttiva Macchine (2006/42/CE). Norma applicata: EN ISO 12100: Direttiva Bassa Tensione (2006/95/CE). Norme applicate: EN e EN 60204: Direttiva EMC (2004/108/CE). Norme applicate: EN : 2005 e EN : Direttiva ATEX (94/9/CE) (AMD, AMG, AFG, relè ALR-20/A Ex). Si riferisce solo ai prodotti per uso in ambienti potenzialmente esplosivi EX II 2G, con targa di approvazone ATEX a parte e certificato tipo CE. Per ulteriori informazioni, vedere oltre. ES Declaración de Conformidad Nosotros, Grundfos, declaramos bajo nuestra entera responsabilidad que los productos AMD, AMG y AFG, a los cuales se refiere esta declaración, están conformes con las Directivas del Consejo en la aproximación de las leyes de las Estados Miembros del EM: Directiva de Maquinaria (2006/42/CE). Norma aplicada: EN ISO 12100: Directiva de Baja Tensión (2006/95/CE). Normas aplicadas: EN y EN 60204: Directiva EMC (2004/108/CE). Normas aplicadas: EN : 2005 y EN : Directiva ATEX (94/9/CE) (AMD, AMG, AFG, relé ALR-20/A Ex). Se aplica sólo a productos concebidos para su utilización en entornos potencialmente explosivos, II 2G, equipados con una placa independiente de homologación ATEX y certificado de prueba tipo CE. Para información adicional, ver más abajo. HR Izjava o usklađenosti Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod AMD, AMG i AFG, na koji se ova izjava odnosi, u skladu s direktivama ovog Vijeća o usklađivanju zakona država članica EU: Direktiva za strojeve (2006/42/EZ). Korištena norma: EN ISO 12100: Direktiva za niski napon (2006/95/EZ). Korištene norme: EN i EN 60204: Direktiva za elektromagnetsku kompatibilnost (2004/108/EZ). Korištene norme: EN : 2005 i EN : ATEX uredba (94/9/EZ) (AMD, AMG, AFG, relej ALR-20/A Ex). Odnosi se samo na proizvode namijenjene uporabi u potencijalno eksplozivnom okružju, II 2G, opremljene s dodatnom ATEX pločicom i certifikatom EZ o ispitivanju. Više informacija potražite niže u tekstu. LV Paziņojums par atbilstību prasībām Sabiedrība GRUNDFOS ar pilnu atbildību dara zināmu, ka produkti AMD, AMG un AFG, uz kuriem attiecas šis paziņojums, atbilst šādām Padomes direktīvām par tuvināšanos EK dalībvalstu likumdošanas normām: Mašīnbūves direktīva (2006/42/EK). Piemērotais standarts: EN ISO 12100: Zema sprieguma direktīva (2006/95/EK). Piemērotie standarti: EN un EN 60204: Elektromagnētiskās saderības direktīva (2004/108/EK). Piemērotie standarti: EN : 2005 un EN : ATEX direktīva (94/9/EK) (AMD, AMG, AFG, relejs ALR-20/A Ex). Attiecas tikai uz tādiem izstrādājumiem, kas ir paredzēti lietošanai potenciāli sprādzienbīstamās vidēs, II 2G, ir aprīkoti ar atsevišķu ATEX apstiprinājuma plāksnīti un EK pārbaudes sertifikātu. Papildus informāciju skatīt zemāk. Product Certificate No Standards used AMD, AMG, AFG SEV 05 ATEX 0109 X SEV 05 ATEX 0111 X EN : 2007, EN : 2006, EN : 2007, EN : 2007, EN : 2007, EN : 2001, EN : 2003 and EN : ALR-20/A Ex SEV 05 ATEX 0131 EN : 2007, EN : 2006 and EN : Notified body: Electrosuisse. No Luppmenstrasse 1, CH-8320 Fehraltorf, Switzerland. Manufacturer: ARNOLD AG, a Grundfos Company, Industrie Nord 12, CH-6105 Schachen, Switzerland. 6

7 LT Atitikties deklaracija Mes, Grundfos, su visa atsakomybe pareiškiame, kad gaminiai AMD, AMG ir AFG, kuriems skirta ši deklaracija, atitinka šias Tarybos Direktyvas dėl Europos Ekonominės Bendrijos šalių narių įstatymų suderinimo: Mašinų direktyva (2006/42/EB). Taikomas standartas: EN ISO 12100: Žemų įtampų direktyva (2006/95/EB). Taikomi standartai: EN ir EN 60204: EMS direktyva (2004/108/EB). Taikomi standartai: EN : 2005 ir EN : ATEX direktyva (94/9/EB) (AMD, AMG, AFG, relė ALR-20/A Ex). Galioja tik produktams, skirtiems naudoti potencialiai sprogioje aplinkoje, II 2G, ir turintiems atskirą ATEX atitikties lentelę ir EB tipo patikrinimo sertifikatą. Daugiau informacijos pateikiama žemiau. NL Overeenkomstigheidsverklaring Wij, Grundfos, verklaren geheel onder eigen verantwoordelijkheid dat de producten AMD, AMG en AFG waarop deze verklaring betrekking heeft, in overeenstemming zijn met de Richtlijnen van de Raad in zake de onderlinge aanpassing van de wetgeving van de EG Lidstaten betreffende: Machine Richtlijn (2006/42/EC). Gebruikte norm: EN ISO 12100: Laagspannings Richtlijn (2006/95/EC). Gebruikte normen: EN en EN 60204: EMC Richtlijn (2004/108/EC). Gebruikte normen: EN : 2005 en EN : ATEX Richtlijn (94/9/EC) (AMD, AMG, AFG, relais ALR-20/A Ex). Is alleen van toepassing op pompen welke gebruikt worden in een explosie gevaarlijke omgeving, II 2G, met een afzonderlijke ATEXgoedkeurings plaatje en EG-type onderzoekscertificaat. Voor verdere informatie, zie onderstaand. PL Deklaracja zgodności My, Grundfos, oświadczamy z pełną odpowiedzialnością, że nasze wyroby AMD, AMG oraz AFG, których deklaracja niniejsza dotyczy, są zgodne z następującymi wytycznymi Rady d/s ujednolicenia przepisów prawnych krajów członkowskich WE: Dyrektywa Maszynowa (2006/42/WE). Zastosowana norma: EN ISO 12100: Dyrektywa Niskonapięciowa (LVD) (2006/95/WE). Zastosowane normy: EN oraz EN 60204: Dyrektywa EMC (2004/108/WE). Zastosowane normy: EN : 2005 oraz EN : Dyrektywa ATEX (94/9/WE) (AMD, AMG, AFG, przekaźnik ALR-20/A Ex). Dotyczy tylko produktów przeznaczonych do pracy w środowisku potencjalnie zagrożonym wybuchem, II 2G, wyposażonych w odzielną tabliczkę znamionową ATEX i certyfikat typu EG (examination certyficate). Więcej informacji na ten temat, patrz poniżej. HU Konformitási nyilatkozat Mi, a Grundfos, egyedüli felelősséggel kijelentjük, hogy a AMD, AMG és AFG termékek, amelyekre jelen nyilatkozik vonatkozik, megfelelnek az Európai Unió tagállamainak jogi irányelveit összehangoló tanács alábbi előírásainak: Gépek (2006/42/EK). Alkalmazott szabvány: EN ISO 12100: Kisfeszültségű Direktíva (2006/95/EK). Alkalmazott szabványok: EN és EN 60204: EMC Direktíva (2004/108/EK). Alkalmazott szabványok: EN : 2005 és EN : ATEX Direktíva (94/9/EK) (AMD, AMG, AFG, relé ALR-20/A Ex). Azon szivattyú típusokra vonatkozik, melyek potencionálisan robbanásveszélyes környezetben telepíthetok, II 2G, és el vannak látva egy további ATEX jelzésu adattáblával, valamint rendelkeznek EK típusú vizsgálati bizonylattal is. További információkat lásd alul. UA Свідчення про відповідність вимогам Компанія Grundfos заявляє про свою виключну відповідальність за те, що продукти AMD, AMG та AFG, на які поширюється дана декларація, відповідають таким рекомендаціям Ради з уніфікації правових норм країн - членів ЕС: Механічні прилади (2006/42/ЕС). Стандарти, що застосовувалися: EN ISO 12100: Низька напруга (2006/95/EC). Стандарти, що застосовувалися: EN та EN 60204: Електромагнітна сумісність (2004/108/EC). Стандарти, що застосовувалися: EN : 2005 та EN : ATEX Директива (94/9/EC) (AMD, AMG, AFG, реле ALR-20/A Ex). Застосовується тільки для обладнання, що встановлюється в потенційно вибухонебезпечних зонах, II 2G, і зонах, оснащених плитою-основою, схваленою ATEX та з сертифікатом ЕС. Більш детальна інформація подається нижче. PT Declaração de Conformidade A Grundfos declara sob sua única responsabilidade que os produtos AMD, AMG e AFG, aos quais diz respeito esta declaração, estão em conformidade com as seguintes Directivas do Conselho sobre a aproximação das legislações dos Estados Membros da CE: Directiva Máquinas (2006/42/CE). Norma utilizada: EN ISO 12100: Directiva Baixa Tensão (2006/95/CE). Normas utilizadas: EN e EN 60204: Directiva EMC (compatibilidade electromagnética) (2004/108/CE). Normas utilizadas: EN : 2005 e EN : Directiva ATEX (94/9/CE) (AMD, AMG, AFG, relé ALR-20/A Ex). Aplica-se apenas a produtos cuja utilização é em ambientes potencialmente explosivos, II 2G, equipados com uma chapa de aprovação ATEX e certificado tipo CE. Para mais informações consulte abaixo. Declaration of conformity Product Certificate No Standards used AMD, AMG, AFG SEV 05 ATEX 0109 X SEV 05 ATEX 0111 X EN : 2007, EN : 2006, EN : 2007, EN : 2007, EN : 2007, EN : 2001, EN : 2003 and EN : ALR-20/A Ex SEV 05 ATEX 0131 EN : 2007, EN : 2006 and EN : Notified body: Electrosuisse. No Luppmenstrasse 1, CH-8320 Fehraltorf, Switzerland. Manufacturer: ARNOLD AG, a Grundfos Company, Industrie Nord 12, CH-6105 Schachen, Switzerland. 7

8 Declaration of conformity RU Декларация о соответствии Мы, компания Grundfos, со всей ответственностью заявляем, что изделия AMD, AMG и AFG, к которым относится настоящая декларация, соответствуют следующим Директивам Совета Евросоюза об унификации законодательных предписаний странчленов ЕС: Механические устройства (2006/42/EC). Применявшийся стандарт: EN ISO 12100: Низковольтное оборудование (2006/95/EC). Применявшиеся стандарты: EN и EN 60204: Электромагнитная совместимость (2004/108/EC). Применявшиеся стандарты: EN : 2005 и EN : Директива ATEX (94/9/EC) (AMD, AMG, AFG, реле ALR-20/A Ex). Действительно только для изделий, разрешённых для использования в потенциально взрывоопасных условиях, II 2G, с маркировкой ATEX на фирменной табличке и Сертификатом (свидетельством) типовой проверки ЕС. Подробная информация представлена ниже. SK Prehlásenie o konformite My firma Grundfos prehlasujeme na svoju plnú zodpovednost, že výrobky AMD, AMG a AFG, na ktoré sa toto prehlásenie vzt ahuje, sú v súlade s ustanovením smernice Rady pre zblíženie právnych predpisov členských štátov Európskeho spoločenstva v oblastiach: Smernica pre strojové zariadenie (2006/42/EC). Použitá norma: EN ISO 12100: Smernica pre nízkonapät ové aplikácie (2006/95/EC). Použité normy: EN a EN 60204: Smernica pre elektromagnetickú kompatibilitu (2004/108/EC). Použité normy: EN : 2005 a EN : Smernica pre ATEX (94/9/EC) (AMD, AMG, AFG, relé ALR-20/A Ex). Platí iba pre výrobky určené pre použitie v potenciálne výbušnom prostredí, II 2G, vybavené samostatným typovým štítkom s označením ATEX a certifikátom o skúške typu EC. Ďalšie informácie sú uvedené nižšie. RS Izjava o konformitetu Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod AMD, AMG i AFG, na koji se ova izjava odnosi, u skladu sa direktivama Saveta za usklađivanje zakona država članica EU: Direktiva za mašine (2006/42/EC). Korišćen standard: EN ISO 12100: Direktiva niskog napona (2006/95/EC). Korišćeni standardi: EN i EN 60204: EMC direktiva (2004/108/EC). Korišćeni standardi: EN : 2005 i EN : ATEX direktiva (94/9/EC) (AMD, AMG, AFG, preneseno ALR-20/A Ex). Primenjuje se samo na proizvode namenjene upotrebi u potencijalno eksplozivnim okolinama, II 2G, opremljene sa dodatnom ATEX pločicom i EC-tip ispitnim sertifikatom. Više informacija potražite u tekstu dole. RO Declaraţie de conformitate Noi, Grundfos, declarăm pe propria răspundere că produsele AMD, AMG şi AFG, la care se referă această declaraţie, sunt în conformitate cu aceste Directive de Consiliu asupra armonizării legilor Statelor Membre CE: Directiva Utilaje (2006/42/CE). Standard utilizat: EN ISO 12100: Directiva Tensiune Joasă (2006/95/CE). Standarde utilizate: EN şi EN 60204: Directiva EMC (2004/108/CE). Standarde utilizate: EN : 2005 şi EN : Directiva ATEX (94/9/CE) (AMD, AMG, AFG, releu ALR-20/A Ex). Se aplica doar produselor care se pot folosi în medii cu potential explozibil, II 2G, si sunt contin placuta separata de certificare ATEX si certificat de examinare de tip CE. Mai multe informaþii, vezi mai jos. SI Izjava o ustreznosti V Grundfosu s polno odgovornostjo izjavljamo, da so naši izdelki AMD, AMG in AFG, na katere se ta izjava nanaša, v skladu z naslednjimi direktivami Sveta o približevanju zakonodaje za izenačevanje pravnih predpisov držav članic ES: Direktiva o strojih (2006/42/ES). Uporabljena norma: EN ISO 12100: Direktiva o nizki napetosti (2006/95/ES). Uporabljena norma: EN in EN 60204: Direktiva o elektromagnetni združljivosti (EMC) (2004/108/ES). Uporabljeni normi: EN : 2005 in EN : ATEX direktiva (94/9/ES) (AMD, AMG, AFG, rele ALR-20/A Ex). Velja samo za proizvode namenjene uporabi v potencialno eksplozivnih okoljih, II 2G, opremljene z dodatno tipsko ploščico z ATEX odobritvijo in certifikatom EG o skladnosti tipa. Za več informacij glejte spodaj. FI Vaatimustenmukaisuusvakuutus Me, Grundfos, vakuutamme omalla vastuullamme, että tuotteet AMD, AMG ja AFG, joita tämä vakuutus koskee, ovat EY:n jäsenvaltioiden lainsäädännön yhdenmukaistamiseen tähtäävien Euroopan neuvoston direktiivien vaatimusten mukaisia seuraavasti: Konedirektiivi (2006/42/EY). Sovellettu standardi: EN ISO 12100: Pienjännitedirektiivi (2006/95/EY). Sovellettavat standardit: EN ja EN 60204: EMC-direktiivi (2004/108/EY). Sovellettavat standardit: EN : 2005 ja EN : ATEX-direktiivi (94/9/EY) (AMD, AMG, AFG, rele ALR-20/A Ex). Koskee vain tuotteita, jotka on tarkoitettu käytettäviksi mahdollisesti räjähdysvaarallisissa ympäristöissä, II 2G, varustettuina erillisellä ATEX-hyväksyntäkilvellä ja EY-tyyppitarkastustodistuksella. Katso lisätietoja jäljempänä. Product Certificate No Standards used AMD, AMG, AFG SEV 05 ATEX 0109 X SEV 05 ATEX 0111 X EN : 2007, EN : 2006, EN : 2007, EN : 2007, EN : 2007, EN : 2001, EN : 2003 and EN : ALR-20/A Ex SEV 05 ATEX 0131 EN : 2007, EN : 2006 and EN : Notified body: Electrosuisse. No Luppmenstrasse 1, CH-8320 Fehraltorf, Switzerland. Manufacturer: ARNOLD AG, a Grundfos Company, Industrie Nord 12, CH-6105 Schachen, Switzerland. 8

9 SE Försäkran om överensstämmelse Vi, Grundfos, försäkrar under ansvar att produkterna AMD, AMG och AFG, som omfattas av denna försäkran, är i överensstämmelse med rådets direktiv om inbördes närmande till EU-medlemsstaternas lagstiftning, avseende: Maskindirektivet (2006/42/EG). Tillämpad standard: EN ISO 12100: Lågspänningsdirektivet (2006/95/EG). Tillämpade standarder: EN och EN 60204: EMC-direktivet (2004/108/EG). Tillämpade standarder: EN : 2005 och EN : ATEX-direktivet (94/9/EC) (AMD, AMG, AFG, relä ALR-20/A Ex). Gäller endast produkter avsedda att användas i exposionsfarlig miljö, II 2G, utrustade med separat ATEX-godkännandeskylt och EG-typkontrollintyg. För ytterligare information, se nedan. TR Uygunluk Bildirgesi Grundfos olarak bu beyannameye konu olan AMD, AMG ve AFG ürünlerinin, AB Üyesi Ülkelerin kanunlarını birbirine yaklaştırma üzerine Konsey Direktifleriyle uyumlu olduğunun yalnızca bizim sorumluluğumuz altında olduğunu beyan ederiz: Makineler Yönetmeliği (2006/42/EC). Kullanılan standart: EN ISO 12100: 2003 Düşük Voltaj Yönetmeliği (2006/95/EC). Kullanılan standartlar: EN ve EN 60204: EMC Diretifi (2004/108/EC). Kullanılan standartlar: EN : 2005 ve EN : ATEX Yönergesi (94/9/EC) (AMD, AMG, AFG, röle ALR-20/A Ex). Potansiyel patlayıcı ortamlarda kullanılan, Örn. II 2G, uzere parcalı olarak ATEX onay etiketi ve EC tip muayene sertifikası verilebilmektedir. Ayrıntılı bilgi için, bkz. aşağıda. Declaration of conformity CN 产 品 合 格 声 明 书 我 们 格 兰 富 在 我 们 的 全 权 责 任 下 声 明, 产 品 AMD, AMG 和 AFG, 即 该 合 格 证 所 指 之 产 品, 符 合 欧 共 体 使 其 成 员 国 法 律 趋 于 一 致 的 以 下 欧 共 理 事 会 指 令 : 机 械 设 备 指 令 (2006/42/EC) 所 用 标 准 : EN ISO 12100: 2003 低 电 压 指 令 (2006/95/EC) 所 用 标 准 : EN 和 EN 60204: 2006 电 磁 兼 容 性 指 令 (2004/108/EC) 所 用 标 准 : EN : 2005 和 EN : 2007 ATEX ( 欧 洲 防 爆 ) 指 令 (94/9/EC) (AMD, AMG, AFG, ALR-20/A Ex) 仅 适 用 于 可 在 潜 在 爆 炸 性 环 境 内 使 用 的 产 品, II 2G, 配 有 单 独 的 ATEX 批 准 牌 照 和 EC 类 检 验 证 书 进 一 步 信 息 见 以 下 Bjerringbro, 1st September 2010 Stefan Bieri Technical Manager ARNOLD AG, a Grundfos Company Industrie Nord 12 CH-6105 Schachen Switzerland Person authorised to compile technical file and empowered to sign the EC declaration of conformity. Product Certificate No Standards used AMD, AMG, AFG SEV 05 ATEX 0109 X SEV 05 ATEX 0111 X EN : 2007, EN : 2006, EN : 2007, EN : 2007, EN : 2007, EN : 2001, EN : 2003 and EN : ALR-20/A Ex SEV 05 ATEX 0131 EN : 2007, EN : 2006 and EN : Notified body: Electrosuisse. No Luppmenstrasse 1, CH-8320 Fehraltorf, Switzerland. Manufacturer: ARNOLD AG, a Grundfos Company, Industrie Nord 12, CH-6105 Schachen, Switzerland. 9

10 Magyar (HU) Magyar (HU) Szerelési és üzemeltetési utasítás TARTALOMJEGYZÉK Oldal 1. Biztonsági előírások Általános rész Figyelemfelhívó jelzések A kezelőszemélyzet képzettsége és képzése A biztonsági előírások figyelmen kívül hagyásának veszélyei Biztonságos munkavégzés Az üzemeltetőre/kezelőre vonatkozó biztonsági előírások A karbantartási, felügyeleti és szerelési munkák biztonsági előírásai Önhatalmú átépítés és alkatrészelőállítás Meg nem engedett üzemmódok Általános ismertetés Alkalmazási területek Műszaki adatok Potenciálisan robbanásveszélyes környezet Azonosítás Típuskód Adattábla Ex minősítés és besorolás Biztonság Általános biztonsági utasítások Robbanásbiztos kivitel Szállítás és tárolás Szállítás Szállítási terjedelem Tárolás Telepítés Pozicionálás Telepítési utasítások Elektromos csatlakozás Motorvédelem Hajtómű/tengelytömítés burkolat védelme Túlterhelés védelem Indítási mód kapcsolási rajz Forgásirány Védelem az elektrokémiai korrózió ellen Frekvenciaváltós üzem Üzembe helyezés Szerviz Robbanásbiztos kivitelű keverők és áramláskeltők Szennyezett keverő vagy áramláskeltő Szerviz táblázat Olaj Olajcsere Hibakeresés Hibakereső táblázat Műszaki adatok Motor Hajtómű Tengelytömítések Propeller Hangnyomás szint Hulladékkezelés Biztonsági előírások 1.1 Általános rész Ebben a beépítési- és üzemeltetési utasításban olyan alapvető szempontokat sorolunk fel, amelyeket be kell tartani a beépítéskor, üzemeltetés és karbantartás közben. Ezért ezt legkorábban a szerelés és üzemeltetés megkezdése előtt a szerelőnek illetve az üzemeltető szakembernek el kell olvasnia, és a beépítés helyén folyamatosan rendelkezésre kell állnia. Nem csak az ezen pont alatt leírt általános biztonsági előírásokat kell betartani, hanem a többi fejezetben leírt különleges biztonsági előírásokat is. 1.2 Figyelemfelhívó jelzések Vigyázat Megjegyzé Az olyan biztonsági előírásokat, amelyek figyelmen kívül hagyása személyi sérülést okozhat, az általános Veszély-jellel jelöljük. Ezeket az utasításokat be kell tartani a robbanásbiztos kivitelű keverők/ áramláskeltők alkalmazásánál. Az itt leírtakat ajánlott figyelembe venni a normál kivitelű keverőknél és áramláskeltőknél is. Ez a jel azokra a biztonsági előírásokra hívja fel a figyelmet, amelyek figyelmen kívül hagyása a gépet vagy annak működését veszélyeztetheti. Itt a munkát megkönnyítő és a biztonságos üzemeltetést elősegítő tanácsok és megjegyzések találhatóak. 378

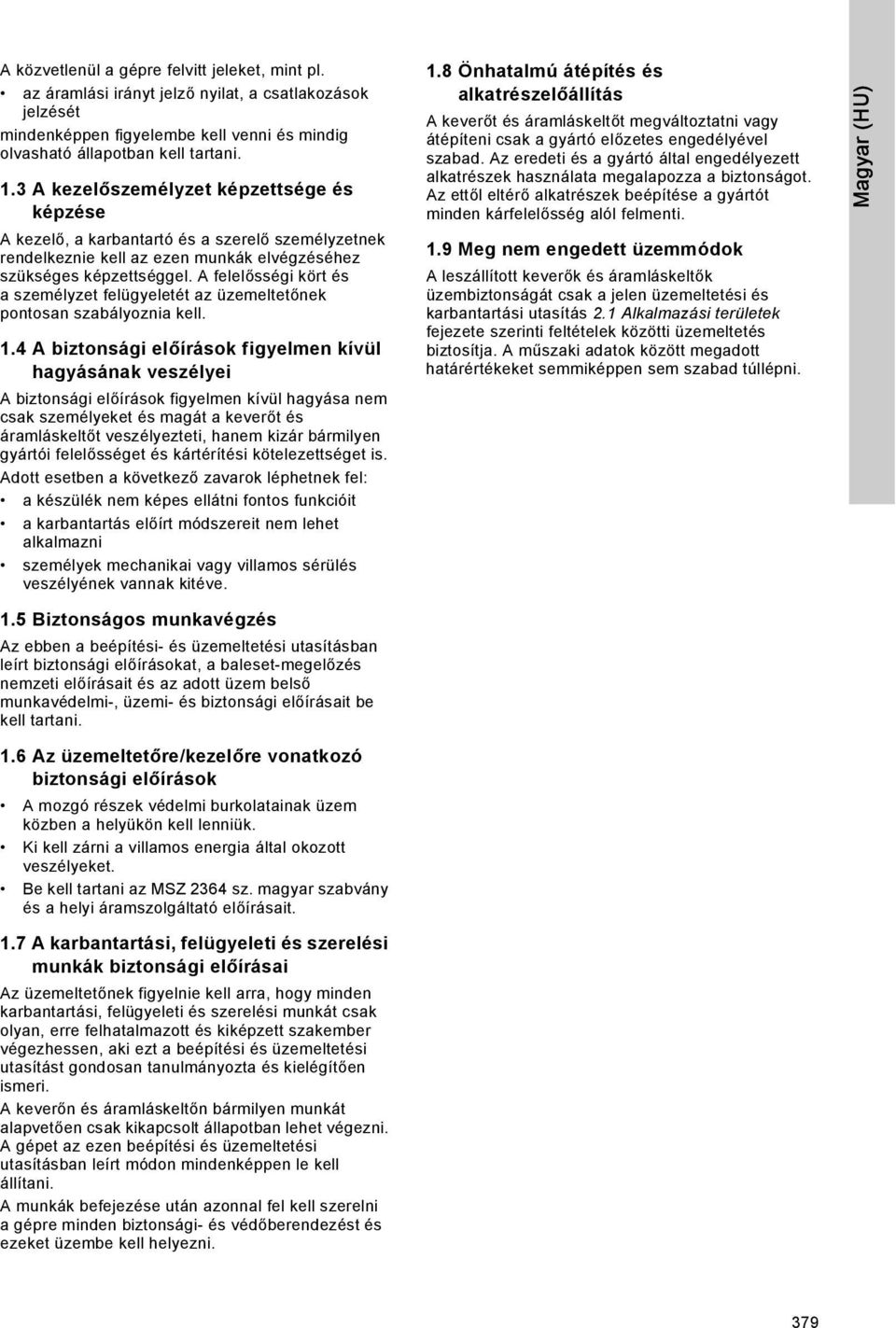

11 A közvetlenül a gépre felvitt jeleket, mint pl. az áramlási irányt jelző nyilat, a csatlakozások jelzését mindenképpen figyelembe kell venni és mindig olvasható állapotban kell tartani. 1.3 A kezelőszemélyzet képzettsége és képzése A kezelő, a karbantartó és a szerelő személyzetnek rendelkeznie kell az ezen munkák elvégzéséhez szükséges képzettséggel. A felelősségi kört és a személyzet felügyeletét az üzemeltetőnek pontosan szabályoznia kell. 1.4 A biztonsági előírások figyelmen kívül hagyásának veszélyei A biztonsági előírások figyelmen kívül hagyása nem csak személyeket és magát a keverőt és áramláskeltőt veszélyezteti, hanem kizár bármilyen gyártói felelősséget és kártérítési kötelezettséget is. Adott esetben a következő zavarok léphetnek fel: a készülék nem képes ellátni fontos funkcióit a karbantartás előírt módszereit nem lehet alkalmazni személyek mechanikai vagy villamos sérülés veszélyének vannak kitéve. 1.8 Önhatalmú átépítés és alkatrészelőállítás A keverőt és áramláskeltőt megváltoztatni vagy átépíteni csak a gyártó előzetes engedélyével szabad. Az eredeti és a gyártó által engedélyezett alkatrészek használata megalapozza a biztonságot. Az ettől eltérő alkatrészek beépítése a gyártót minden kárfelelősség alól felmenti. 1.9 Meg nem engedett üzemmódok A leszállított keverők és áramláskeltők üzembiztonságát csak a jelen üzemeltetési és karbantartási utasítás 2.1 Alkalmazási területek fejezete szerinti feltételek közötti üzemeltetés biztosítja. A műszaki adatok között megadott határértékeket semmiképpen sem szabad túllépni. Magyar (HU) 1.5 Biztonságos munkavégzés Az ebben a beépítési- és üzemeltetési utasításban leírt biztonsági előírásokat, a baleset-megelőzés nemzeti előírásait és az adott üzem belső munkavédelmi-, üzemi- és biztonsági előírásait be kell tartani. 1.6 Az üzemeltetőre/kezelőre vonatkozó biztonsági előírások A mozgó részek védelmi burkolatainak üzem közben a helyükön kell lenniük. Ki kell zárni a villamos energia által okozott veszélyeket. Be kell tartani az MSZ 2364 sz. magyar szabvány és a helyi áramszolgáltató előírásait. 1.7 A karbantartási, felügyeleti és szerelési munkák biztonsági előírásai Az üzemeltetőnek figyelnie kell arra, hogy minden karbantartási, felügyeleti és szerelési munkát csak olyan, erre felhatalmazott és kiképzett szakember végezhessen, aki ezt a beépítési és üzemeltetési utasítást gondosan tanulmányozta és kielégítően ismeri. A keverőn és áramláskeltőn bármilyen munkát alapvetően csak kikapcsolt állapotban lehet végezni. A gépet az ezen beépítési és üzemeltetési utasításban leírt módon mindenképpen le kell állítani. A munkák befejezése után azonnal fel kell szerelni a gépre minden biztonsági- és védőberendezést és ezeket üzembe kell helyezni. 379

12 Magyar (HU) 2. Általános ismertetés Ez a kézikönyv a Grundfos AMD és AMG keverők és AFG áramláskeltők telepítésével, üzemeltetésével és karbantartásával kapcsolatos utasításokat tartalmazza. Ezeket a berendezéseket olyan alkalmazásokhoz terveztünk, mint pl. az alacsonytól közepes viszkozitású ( 500 mpas) folyadékok keverése, homogenizációja és szaárazanyag tartalmának lebegtetése. A keverők 1,5-18,5 kw teljesítményű motorokkal rendelkeznek. Megjegyzé Az AMD keverő kezelésére és üzemeltetésére külön dokumentum vonatkozik. Lásd a számú kiadványt a oldalon. Az áramláskelők teljesítménye 1,5-7,5 kw közötti. A kézikönyv robbanásbiztos keverőkre és áramláskeltőkre vonatkozó utasításokat is tartalmaz ábra AMD keverő ábra AMG keverő TM TM ábra AFG áramláskeltő Poz. Leírás 2 Vezetőcső 3 Mélységhatároló 4 Motortartó 7 Motorház 8 AMD: Tengelytömítés ház AMG, AFG: Hajtómű 10 Propeller 11 Propeller agy 2.1 Alkalmazási területek A Grundfos keverőket és áramláskeltőket az alábbi keverési alkalmazásokhoz fejlesztettük ki: kommunális és ipari szennyvíz kezelés ipari folyamatok iszapkezelés mezőgazdaság. A keverők és áramláskeltők túlterhelésének megakadályozása és a korrózió megelőzésének érdekében az alábbi, a folyadékra vonatkozó határértékeket be kell tartani. Közeghőmérséklet tartomány: 5-40 C ph-érték 4-10 Maximális iszapindex 125 ml/g Maximális dinamikai viszkozítás 500 mpas Maximális sűrűség 1060 kg/m 3 Klorid tartalom Klorid tartalom 8 7 Az alább közölt értékeket meghaladó szárazanyagtartalommal (DS) rendelkező folyadékok keverésével kapcsolatban kérjük, lépjen kapcsolatba a Grundfos-szal TM mg/l ( rozsdamentes acélnál) 1000 mg/l ( rozsdamentes acélnál) 380

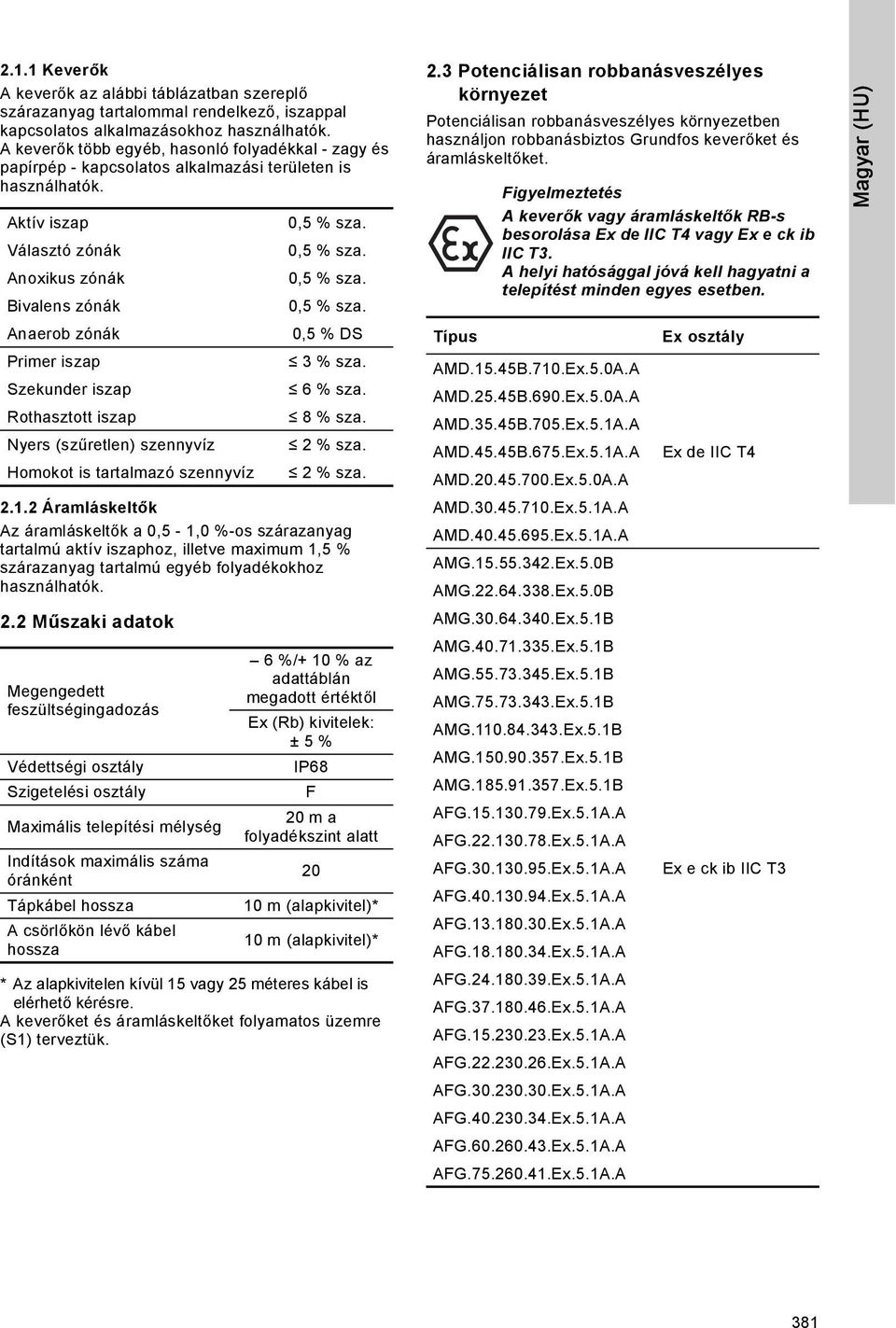

13 2.1.1 Keverők A keverők az alábbi táblázatban szereplő szárazanyag tartalommal rendelkező, iszappal kapcsolatos alkalmazásokhoz használhatók. A keverők több egyéb, hasonló folyadékkal - zagy és papírpép - kapcsolatos alkalmazási területen is használhatók. Aktív iszap Választó zónák Anoxikus zónák Bivalens zónák Anaerob zónák Primer iszap Szekunder iszap Rothasztott iszap Nyers (szűretlen) szennyvíz Homokot is tartalmazó szennyvíz Áramláskeltők Az áramláskeltők a 0,5-1,0 %-os szárazanyag tartalmú aktív iszaphoz, illetve maximum 1,5 % szárazanyag tartalmú egyéb folyadékokhoz használhatók. 2.2 Műszaki adatok Megengedett feszültségingadozás Védettségi osztály Szigetelési osztály Maximális telepítési mélység Indítások maximális száma óránként Tápkábel hossza A csörlőkön lévő kábel hossza 0,5 % sza. 0,5 % sza. 0,5 % sza. 0,5 % sza. 0,5 % DS 3 % sza. 6 % sza. 8 % sza. 2 % sza. 2 % sza. 6 %/+ 10 % az adattáblán megadott értéktől Ex (Rb) kivitelek: ±5 % IP68 F 20 m a folyadékszint alatt * Az alapkivitelen kívül 15 vagy 25 méteres kábel is elérhető kérésre. A keverőket és áramláskeltőket folyamatos üzemre (S1) terveztük m (alapkivitel)* 10 m (alapkivitel)* 2.3 Potenciálisan robbanásveszélyes környezet Potenciálisan robbanásveszélyes környezetben használjon robbanásbiztos Grundfos keverőket és áramláskeltőket. A keverők vagy áramláskeltők RB-s besorolása Ex de IIC T4 vagy Ex e ck ib IIC T3. A helyi hatósággal jóvá kell hagyatni a telepítést minden egyes esetben. Típus AMD.15.45B.710.Ex.5.0A.A AMD.25.45B.690.Ex.5.0A.A AMD.35.45B.705.Ex.5.1A.A AMD.45.45B.675.Ex.5.1A.A AMD Ex.5.0A.A AMD Ex.5.1A.A AMD Ex.5.1A.A AMG Ex.5.0B AMG Ex.5.0B AMG Ex.5.1B AMG Ex.5.1B AMG Ex.5.1B AMG Ex.5.1B AMG Ex.5.1B AMG Ex.5.1B AMG Ex.5.1B AFG Ex.5.1A.A AFG Ex.5.1A.A AFG Ex.5.1A.A AFG Ex.5.1A.A AFG Ex.5.1A.A AFG Ex.5.1A.A AFG Ex.5.1A.A AFG Ex.5.1A.A AFG Ex.5.1A.A AFG Ex.5.1A.A AFG Ex.5.1A.A AFG Ex.5.1A.A AFG Ex.5.1A.A AFG Ex.5.1A.A Ex osztály Ex de IIC T4 Ex e ck ib IIC T3 Magyar (HU) 381

14 Magyar (HU) 3. Azonosítás 3.1 Típuskód Kód Példa A M G Ex. 5. 0B. A Típussorozat AMD, AMG, AFG M F G D P Üres B 342 Üres Ex 5 6 0A 1A 0B 1B 0V 1V Üres A B Változat Keverő Áramláskeltő Meghajtás Hajtóműves meghajtás Direkt meghajtás Motor kimeneti teljesítmény P2 Kódszám a típus megnevezésből/10 [kw] 1,5 kw Propeller átmérő 55 cm Alkalmazások Minden alkalmazás Biológia* Propeller fordulatszáma 342 min -1 Robbanásbiztos kivitel jelölése Nem robbanásbiztos kivitel Robbanásbiztos kivitel Frekvencia 50 Hz 60 Hz Tápfeszültség és indítási mód 400 V, direkt 400 V, Y/D V, direkt V, Y/D 415 V, direkt 415 V, Y/D Generáció Első generáció Második generáció Harmadik generáció * Csak a szárazanyag 1,5 % tartalommal rendelkező folyadékokhoz. 382

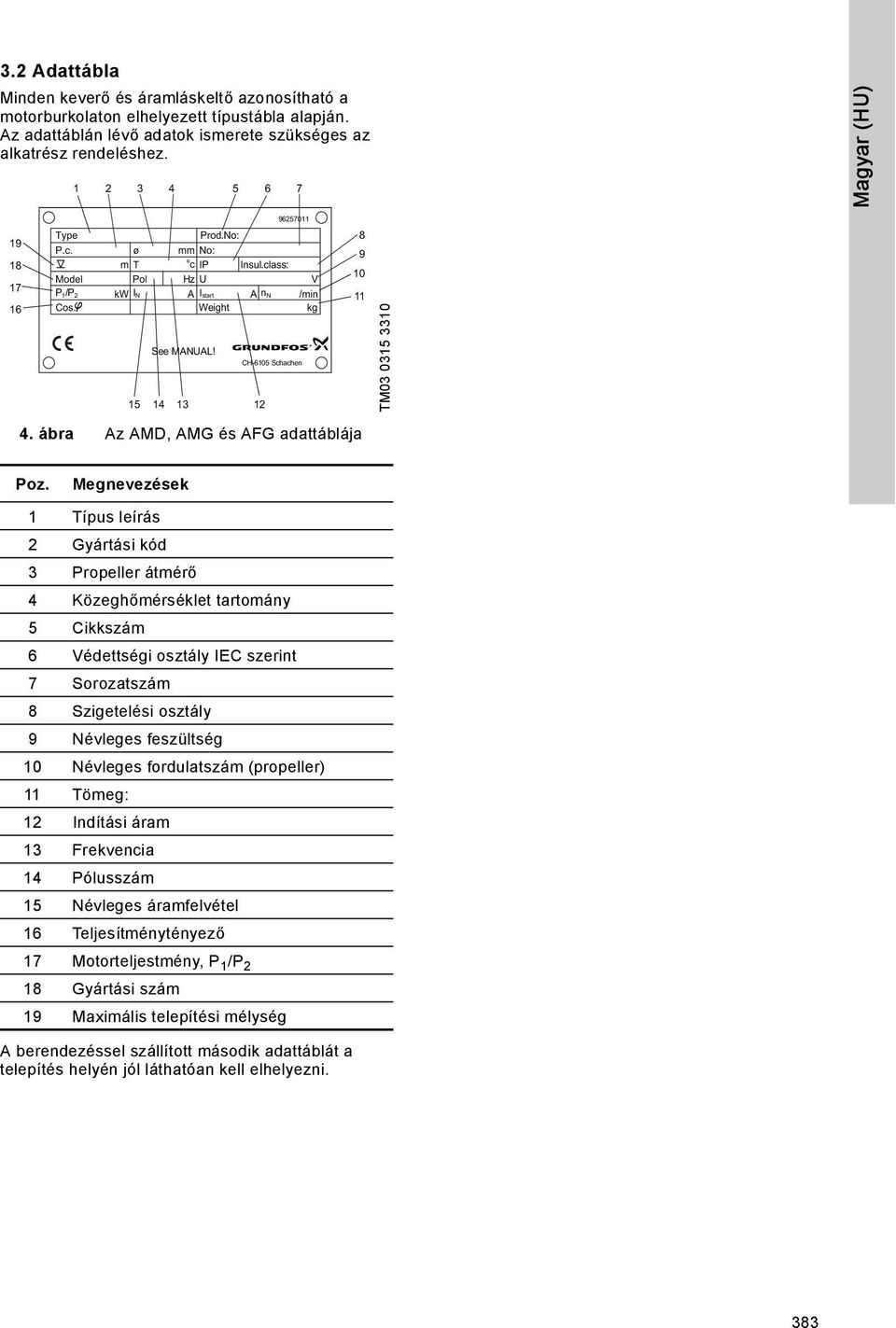

15 3.2 Adattábla Minden keverő és áramláskeltő azonosítható a motorburkolaton elhelyezett típustábla alapján. Az adattáblán lévő adatok ismerete szükséges az alkatrész rendeléshez Magyar (HU) Type P.c. Model P 1/P 2 Cos. ø m T Pol kw I N Prod.No: mm No: c IP Insul.class: Hz U A Istart A n N Weight See MANUAL! CH-6105 Schachen V /min kg TM ábra Az AMD, AMG és AFG adattáblája Poz. Megnevezések 1 Típus leírás 2 Gyártási kód 3 Propeller átmérő 4 Közeghőmérséklet tartomány 5 Cikkszám 6 Védettségi osztály IEC szerint 7 Sorozatszám 8 Szigetelési osztály 9 Névleges feszültség 10 Névleges fordulatszám (propeller) 11 Tömeg: 12 Indítási áram 13 Frekvencia 14 Pólusszám 15 Névleges áramfelvétel 16 Teljesítménytényező 17 Motorteljestmény, P 1 /P 2 18 Gyártási szám 19 Maximális telepítési mélység A berendezéssel szállított második adattáblát a telepítés helyén jól láthatóan kell elhelyezni. 383

16 Magyar (HU) 3.3 Ex minősítés és besorolás A potenciálisan robbanásveszélyes környezetben történő alkalmazásra tervezett keverőket és áramláskeltőket (Ex verziók) a tanúsítás részletes adatait tartalmazó adattáblával szállítjuk SEV 05 ATEX 0109 X Type P.c. ø Prod. No. mm No. T C IP Insul. class: Model P1/P2 Cos. Pol kw IN Hz A IStart Weight AnN V /min kg Ex de IIC T4 NAT130 C 1258 II 2G See MANUAL! CH-6105 Schachen ábra Robbanásbiztos, közvetlen meghajtású keverők adattáblája Type P.c. Model P1/P2 Cos. Ex ø T Pol kw IN 1258 II 2G ábra Robbanásbiztos, hajtóműves keverők és áramláskeltők adattáblája SEV 05 ATEX 0111 X CH-6105 Schachen 12 Prod. No. mm No. C IP Insul. class: Hz A IStart AnN V /min Weight kg NAT130 C See MANUAL! TM TM Poz. Megnevezések 1 Típuskód 2 Gyártási kód 3 Propeller átmérő 4 Közeghőmérséklet tartomány 5 Cikkszám 6 Védettségi osztály IEC szerint 7 Sorozatszám 8 Szigetelési osztály 9 Névleges feszültség 10 Névleges fordulatszám (propeller) 11 Tömeg 12 Névleges válaszadási hőmérséklet (NRT) 13 Indítási áram 14 Frekvencia 15 Pólusszám 16 Névleges áramfelvétel 17 ATEX kategória 18 ATEX minősítési osztály 19 Teljesítménytényező 20 Motorteljestmény, P 1 /P 2 21 Gyártási szám 22 Maximális telepítési mélység Tanúsítási adatok jelzései Ex 2G e d c k ib II T2 T3 T4 Robbanásbiztos motor az európai szabvány szerint. 2 kategóriás berendezés gázos környezbe Fokozott biztonságú kivitel az EN szerint. Lángálló tokozás EN szerint Szerkezetbiztonsági védelem EN szerint. Védelem folyadékba való bemerítéssel EN szerint. Gyújtószikramentes kivitel az EN nek megfelelően Robbanásveszélyes környezetben - bányák kivételével - történő alkalmazásra tervezve. A motor maximális felületi hőmérséklete 300 C A motor maximális felületi hőmérséklete 200 C A motor maximális felületi hőmérséklete 135 C 384

17 4. Biztonság 4.1 Általános biztonsági utasítások A keverőn/áramláskeltőn végzett minden egyes munkálat előtt ellenőrizze, hogy a biztosítékokat eltávolították, ill. a főkapcsolót kikapcsolták-e. Győzödjön meg arról, hogy a tápfeszültség véletlen visszakapcsolás ellen biztosítva van-e. Az itt, és az egyes fejezetekben leírt biztonsági utasításokat be kell tartani a szállítás, tárolás, szerelés és üzemeltetés során. A keverő vagy áramláskeltő telepítését, bekötését, beüzemelését és szervizelését szakképzet személyzetnek kell végeznie. Óvakodjunk a forgó szerkezeti egységektől. Biztosítsa, hogy személyek ne eshessenek bele a medencébe, pl. telepítés vagy kiemelés közben. 4.2 Robbanásbiztos kivitel Robbanásbiztos kivitelű keverők vagy áramláskeltő alkalmazásakor a következő biztonsági előírásokat kell figyelembe venni. Ekvipotenciális kötés A robbanásbiztos kivitelű keverőket földelni kell min. 4 mm 2 keresztmetszetű rézkábellel a motorok hátoldalán található ekvipotenciális sorkapcsok segítségével. A vezetéket úgy rögzítsük, hogy a propeller üzem közben ne tudja megsérteni. Szivárgás érzékelő A Grundfos ALR-20/A-Ex típusú relé a szivárgás érzékelővel együtt az Rb. minősítés alapfeltétele. A relét ezért mindig a robbanásbiztos keverőkkel és áramláskeltőkkel együtt kell beszerelni. A relét külön kell megrendelni. Cikkszám: A szivárgásérzékelőt a fokozott biztonságú kék sorkapcsokhoz kell csatlakoztatni. Hőmérséklet felügyelet A motor hőmérsékletét mindig felügyelni kell a beépített PTC termisztorok segítségével. A kapcsolódó relének tanúsítvánnyal kell rendelkeznie. Tápkábel A gyárilag bekötött tápkábel hosszát nem szabad csökkenteni. A keverőket és áramláskeltőket robbanásveszélyes környezetben tilos szétszerelni. Lágyindító és frekvenciaváltó Lágyindító és frekvenciaváltó csak akkor használható, ha az Ex besorolása magasabb, mint a keverőé vagy áramláskeltőé, valamint a robbanásbiztos területre vonatkozó szabályozásnak megfelelően kerülnek telepítésre. Tartozékok A keverő vagy áramláskeltő kizárólag a Grundfos által szállított tartozékokkal használható. Áramláskeltők Az elektrosztatikus feltöltődés miatt a műanyag propellerrel szerelt áramláskeltőket mindig folyadékba kell meríteni, ha a környezet robbanásveszélyes. Karbantartás, szerviz és javítás A keverőt vagy áramláskeltőt csak a Grundfos vagy hivatalos Grundfos szerviz szerelheti szét. Ez vonatkozik a kábelátvezetésekre is. Javításhoz csak a Grundfos által gyártott alkatrészeket használjon. Szerviznapló A pótalkatrészeket, stb. szerviznaplóban fel kell jegyezni a 100 %-os lekövethetőség érdekében a termék teljes élettartama alatt. Magyar (HU) 385

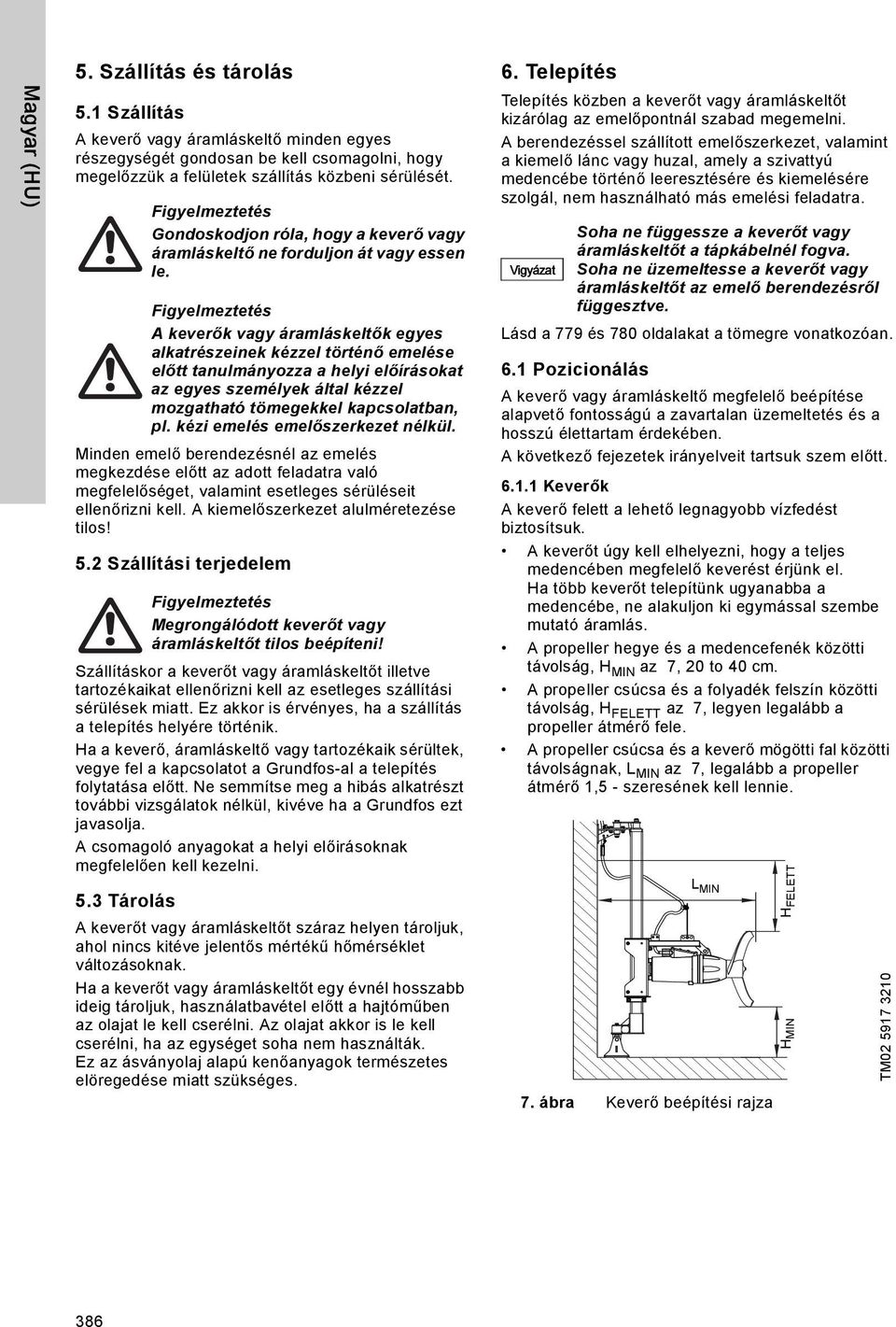

18 Magyar (HU) 5. Szállítás és tárolás 5.1 Szállítás A keverő vagy áramláskeltő minden egyes részegységét gondosan be kell csomagolni, hogy megelőzzük a felületek szállítás közbeni sérülését. Minden emelő berendezésnél az emelés megkezdése előtt az adott feladatra való megfelelőséget, valamint esetleges sérüléseit ellenőrizni kell. A kiemelőszerkezet alulméretezése tilos! 5.2 Szállítási terjedelem Megrongálódott keverőt vagy áramláskeltőt tilos beépíteni! Szállításkor a keverőt vagy áramláskeltőt illetve tartozékaikat ellenőrizni kell az esetleges szállítási sérülések miatt. Ez akkor is érvényes, ha a szállítás a telepítés helyére történik. Ha a keverő, áramláskeltő vagy tartozékaik sérültek, vegye fel a kapcsolatot a Grundfos-al a telepítés folytatása előtt. Ne semmítse meg a hibás alkatrészt további vizsgálatok nélkül, kivéve ha a Grundfos ezt javasolja. A csomagoló anyagokat a helyi előirásoknak megfelelően kell kezelni. 5.3 Tárolás Gondoskodjon róla, hogy a keverő vagy áramláskeltő ne forduljon át vagy essen le. A keverők vagy áramláskeltők egyes alkatrészeinek kézzel történő emelése előtt tanulmányozza a helyi előírásokat az egyes személyek által kézzel mozgatható tömegekkel kapcsolatban, pl. kézi emelés emelőszerkezet nélkül. A keverőt vagy áramláskeltőt száraz helyen tároljuk, ahol nincs kitéve jelentős mértékű hőmérséklet változásoknak. Ha a keverőt vagy áramláskeltőt egy évnél hosszabb ideig tároljuk, használatbavétel előtt a hajtóműben az olajat le kell cserélni. Az olajat akkor is le kell cserélni, ha az egységet soha nem használták. Ez az ásványolaj alapú kenőanyagok természetes elöregedése miatt szükséges. 6. Telepítés Telepítés közben a keverőt vagy áramláskeltőt kizárólag az emelőpontnál szabad megemelni. A berendezéssel szállított emelőszerkezet, valamint a kiemelő lánc vagy huzal, amely a szivattyú medencébe történő leeresztésére és kiemelésére szolgál, nem használható más emelési feladatra. Vigyázat Soha ne függessze a keverőt vagy áramláskeltőt a tápkábelnél fogva. Soha ne üzemeltesse a keverőt vagy áramláskeltőt az emelő berendezésről függesztve. Lásd a 779 és 780 oldalakat a tömegre vonatkozóan. 6.1 Pozicionálás A keverő vagy áramláskeltő megfelelő beépítése alapvető fontosságú a zavartalan üzemeltetés és a hosszú élettartam érdekében. A következő fejezetek irányelveit tartsuk szem előtt Keverők A keverő felett a lehető legnagyobb vízfedést biztosítsuk. A keverőt úgy kell elhelyezni, hogy a teljes medencében megfelelő keverést érjünk el. Ha több keverőt telepítünk ugyanabba a medencébe, ne alakuljon ki egymással szembe mutató áramlás. A propeller hegye és a medencefenék közötti távolság, H MIN az 7, 20 to 40 cm. A propeller csúcsa és a folyadék felszín közötti távolság, H FELETT az 7, legyen legalább a propeller átmérő fele. A propeller csúcsa és a keverő mögötti fal közötti távolságnak, L MIN az 7, legalább a propeller átmérő 1,5 - szeresének kell lennie. L MIN 7. ábra Keverő beépítési rajza H FELETT H MIN TM

19 6.1.2 Áramláskeltők Az áramláskeltőknek a lehető legnagyobb vízfedést kell biztosítani. A propeller csúcsa és a medence aljának a távolsága, H MIN az 8, legalább 40 to 50 cm. A propeller csúcsa és a folyadékfelszín közötti távolságnak, H FELETT az 8, legalább a propeller átmérő 0,75 -szeresének kell lennie. A propeller csúcsa és az áramláskeltő mögötti fal közötti távolságnak - L MIN az 8 - legalább a propeller átmérő kétszeresének kell lennie. A propeller csúcsa és a medencefal közötti oldaltávolságnak minimum 0,5 méternek kell lennie. Amennyiben párhuzamosan telepíti az áramláskeltőket, a propellerek közötti távolságnak nagyobbnak kell lennie, mint a propeller átmérőjének fele. A medence kanyarulatainál lévő távolságnak legalább a propeller átmérőjének duplájának kell lennie. A propeller és a levegőztető területek közötti távolságnak legalább a propeller átmérő kétszeresének kell lennie. 6.2 Telepítési utasítások Nyomatékok A telepítéshez használt összes anyának és csavarnak rozsdamentes acélból kell készülnie. Használjon alu-pasztát rugós alátáttel, vagy Loctiteot illetve hasonló terméket kenéshez és rögzítéshez. Minden rozsdamentes acél anyát és csavart a következő nyomatékkal kell meghúzni: Cavarok F- 70 Osztály [Nm] Csavarok F-Class 80 [Nm] M6 8,8 11,8 M8 21,4 28,7 M M M M A propeller/agy beépítésekor használjon rugós alátétet (1107 poz.), és húzza meg a két tengely anyát (1106 poz.) 50 Nm nyomatékkal. Ld. a 9. ábrát. Magyar (HU) HLIQUID H FOLYADÉK H HMIN H FELETT HABOVE L LMIN MIN 8. ábra Elhelyezési rajzok az áramláskeltőkhöz TM ábra Tengelyanyák a járókerék tengelyén TM

20 Magyar (HU) Keverők Eljárás A nyomaték értékek a Nyomatékok részben találhatóak. 1. A felső tartókonzol rögzítő csavarjainak készítsünk furatokat a betonba. 2. Helyezze be a csavarokat és a profilcső felső rögzítőjét. 3. Helyezze az alsó rögzítőt a megfelelő pozicióba(függőben a felső rögzítővel). Az alsó rögzítőt vízszintestől függőlegesig bármilyen szögben be lehet szerelni. 4. Fúrja ki az alsó rögzítőkonzol csavarjainak helyét. 5. Rögzítse a csavarokat és az alsó rögzítőt. 6. A profilcső hosszának függvényében hegessze a közbenső tartó fogatható részét a profilcsőre. 7. Helyezze el és állítsa síkba a profiltcsövet az alsó rögzítő konzolon. Rövidítse a (2. poz.) profilcsövet a megfelelő méretűre úgy, hogy illeszkedjen a (C poz.) epoxi rögzítő darab helyzetéhez a felső rögzítőkonzolnál mm az optimális hézag az epoxi illesztő darab pereme és a profilcső között. Ld A 10. ábra Az AMD és AMG keverők telepítése Pozíciószámok a 10 és 11 ábrákon 3 TM C B 2 31 Poz. Megnevezések 1 Alsó rögzítő 2 Vezetőcső 3 Mélységhatároló 4 Motortartó 5 Felső rögzítő bilincs a biztonsági sodronnyal 12 Daruláb 13 Daru csörlővel 15 Emelőhuzal emelőszemmel és vezetékbilinccsel 17 Kábelbilincs 18 Kábelharisnya seklivel 19 Közbenső rögzítő 20 Huzal bilincsek 31 Furat a biztonsági huzal rögzítésére 11. ábra Rögzítés 8. Távolítsa el az epoxi illesztő darabot és a forgatható fémrészt az (A poz.) középső csavar és a két darab (B poz.) rögzítőcsavar kicsavarásával. 3 TM

21 9. Illessze be a négyzetes epoxi közdarabot oszlopprofilba. Az közdarabnak szorosan kell illeszkednie az oszlopprofil belsejébe. 10. Illessze be a profilcsövet az alsó rögzítőbe, majd szerelje a felső végét a C-jelű epoxi közdarabbal és az elfordítható fém résszel a már felszerelt felső rögzítőhöz. Húzza meg a 3 csavart (A és B poz.) a kívánt helyzetben. A szöget 7,5 fokonként lehet módosítani. 11. Illessze a középső rögzítőt a 6. lépésben a profilcsőre hegesztett elforgatható részhez. Készítsen furatokat a medence falában, illessze a csavarokat a furatokba és húzza meg azokat. Vigyázat Ellenőrizze, hogy a keverő ne tudjon annyira elfordulni, hogy a propeller hozzáérjen a medence falához. 12. Rögzítse a mélységhatárolót (3. poz.) a megfelelő helyzetben. 13. Fúrja ki a darutalp rögzítőcsavarjainak helyét. 14. Rögzítse a darutalpat, majd illessze be és húzza meg a csavarokat. 15. Rögzítse az emelőhuzalt (15. poz.) a motortartón az emelőszem segítségével. Ld A biztosító huzal felső végét rögzítse a felső rögzítő furatához (31. poz.) az emelőszem segítségével. A biztosító huzal másik vége abban az emelőszemben végződik, amiben az emelő huzal fut át. 17. Rögzítse a tápkábelt az emelő huzalhoz kábelbilincs segítségével kb. 0,8 m-rel a keverő fölött. Ezzel megakadályozza, hogy a kábel üzem közben leessen és felcsavarodjon a propellerre. Kösse össze a kábelbilincset az emelő huzallal a huzalbilincs fölött, biztosító kapocs (karabiner) segítségével. Ld. a 13 ábrát. A kábelbilincsek segítségével rögzítse a tápkábelt 1 méterenként az emelő huzalhoz. Tápkábel Kábelbilincs (17) Kiemelő huzal (15) Biztosító horog Kábelbilincs 13. ábra A tápkábel rögzítése a kiemelő huzalhoz 18. Helyezze a darut a lábra, majd rögzítse az emelőhuzalt a csörlő dobjára. TM Magyar (HU) Vigyázat Legalább három fordulatnyi huzal mindíg maradjon a dobon. Egyébként a huzaldob rögzítése kiszabadulhat. 12. ábra Biztosító huzal 15 TM Megjegyzé Kövesse a darura vonatkozó külön kezelési utasítást. 19. Emelje fel az egész keverőt (motortartót a motorral) a daruval, majd csúsztassa rá a profilcsőre. 20. Lassan engedje le a keverőt a mélységhatárolóig. 21. Rögzítse a 18. sz. kábelburkolatot a felső rögzítőkonzolhoz az emelőszem segítségével, majd húzza át rajta a motorkábelt a kívánt helyzetbe. Ld. 14. A tápkábelt csak enyhén szabad megfeszíteni. 389
