RMQ-B. Installation and operating instructions GRUNDFOS INSTRUCTIONS

Átírás

1 RMQ-B Installation and operating instructions GRUNDFOS INSTRUCTIONS

2

3 RMQ-B Declaration of Conformity English (GB) Installation and operating instructions Dansk (DK) Monterings- og driftsinstruktion Deutsch (DE) Montage- und Betriebsanleitung Español (ES) Instrucciones de instalación y funcionamiento Français (FR) Notice d'installation et de fonctionnement Italiano (IT) Istruzioni di installazione e funzionamento Magyar (HU) Szerelési és üzemeltetési utasítás Nederlands (NL) Installatie- en bedieningsinstructies Polski (PL) Instrukcja montażu i eksploatacji Português (PT) Instruções de instalação e funcionamento Appendix Table of contents 3

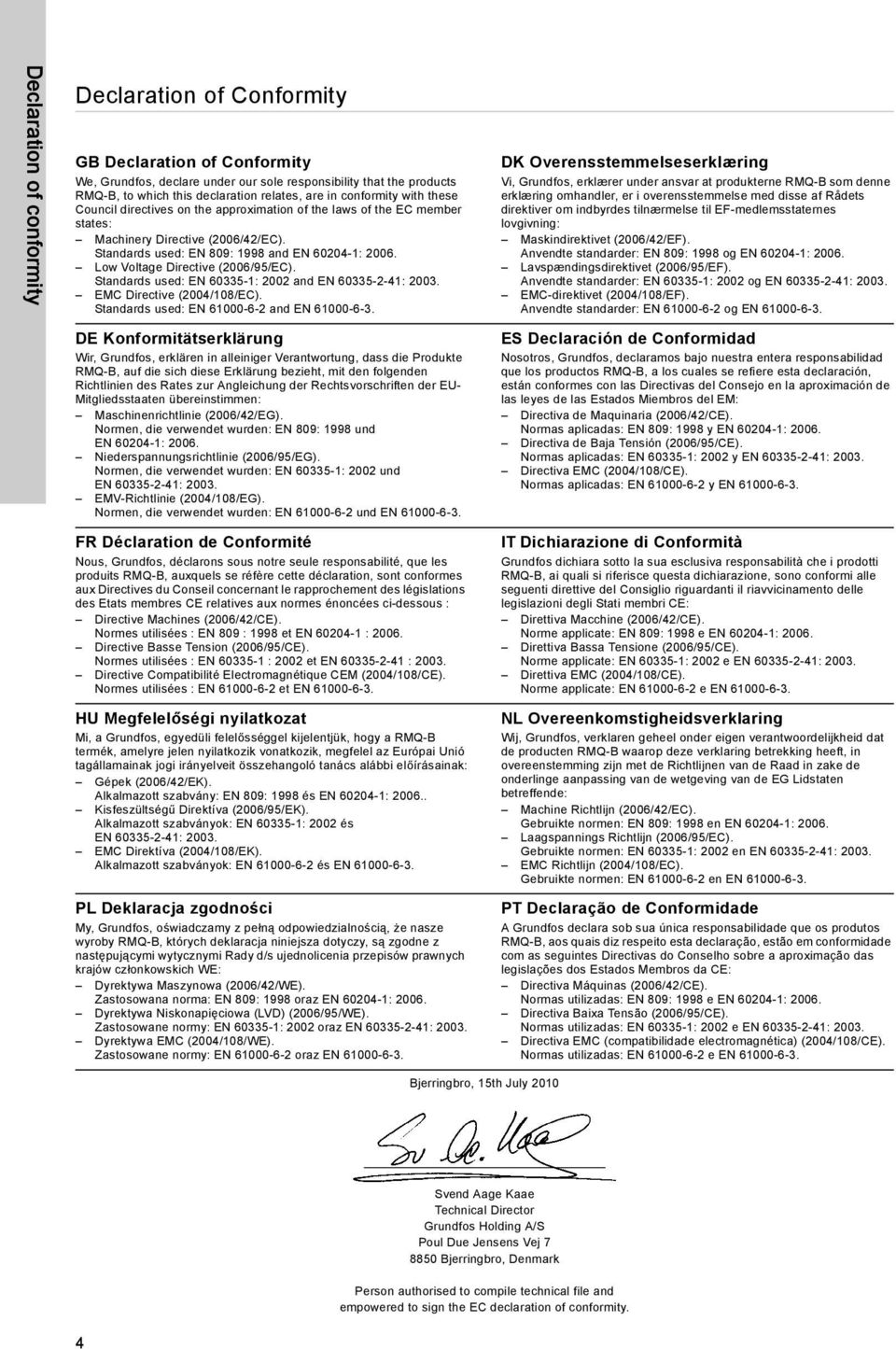

4 Declaration of conformity Declaration of Conformity GB Declaration of Conformity We, Grundfos, declare under our sole responsibility that the products RMQ-B, to which this declaration relates, are in conformity with these Council directives on the approximation of the laws of the EC member states: Machinery Directive (2006/42/EC). Standards used: EN 809: 1998 and EN : Low Voltage Directive (2006/95/EC). Standards used: EN : 2002 and EN : EMC Directive (2004/108/EC). Standards used: EN and EN DE Konformitätserklärung Wir, Grundfos, erklären in alleiniger Verantwortung, dass die Produkte RMQ-B, auf die sich diese Erklärung bezieht, mit den folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der EU- Mitgliedsstaaten übereinstimmen: Maschinenrichtlinie (2006/42/EG). Normen, die verwendet wurden: EN 809: 1998 und EN : Niederspannungsrichtlinie (2006/95/EG). Normen, die verwendet wurden: EN : 2002 und EN : EMV-Richtlinie (2004/108/EG). Normen, die verwendet wurden: EN und EN FR Déclaration de Conformité Nous, Grundfos, déclarons sous notre seule responsabilité, que les produits RMQ-B, auxquels se réfère cette déclaration, sont conformes aux Directives du Conseil concernant le rapprochement des législations des Etats membres CE relatives aux normes énoncées ci-dessous : Directive Machines (2006/42/CE). Normes utilisées : EN 809 : 1998 et EN : Directive Basse Tension (2006/95/CE). Normes utilisées : EN : 2002 et EN : Directive Compatibilité Electromagnétique CEM (2004/108/CE). Normes utilisées : EN et EN HU Megfelelőségi nyilatkozat Mi, a Grundfos, egyedüli felelősséggel kijelentjük, hogy a RMQ-B termék, amelyre jelen nyilatkozik vonatkozik, megfelel az Európai Unió tagállamainak jogi irányelveit összehangoló tanács alábbi előírásainak: Gépek (2006/42/EK). Alkalmazott szabvány: EN 809: 1998 és EN : Kisfeszültségű Direktíva (2006/95/EK). Alkalmazott szabványok: EN : 2002 és EN : EMC Direktíva (2004/108/EK). Alkalmazott szabványok: EN és EN PL Deklaracja zgodności My, Grundfos, oświadczamy z pełną odpowiedzialnością, że nasze wyroby RMQ-B, których deklaracja niniejsza dotyczy, są zgodne z następującymi wytycznymi Rady d/s ujednolicenia przepisów prawnych krajów członkowskich WE: Dyrektywa Maszynowa (2006/42/WE). Zastosowana norma: EN 809: 1998 oraz EN : Dyrektywa Niskonapięciowa (LVD) (2006/95/WE). Zastosowane normy: EN : 2002 oraz EN : Dyrektywa EMC (2004/108/WE). Zastosowane normy: EN oraz EN DK Overensstemmelseserklæring Vi, Grundfos, erklærer under ansvar at produkterne RMQ-B som denne erklæring omhandler, er i overensstemmelse med disse af Rådets direktiver om indbyrdes tilnærmelse til EF-medlemsstaternes lovgivning: Maskindirektivet (2006/42/EF). Anvendte standarder: EN 809: 1998 og EN : Lavspændingsdirektivet (2006/95/EF). Anvendte standarder: EN : 2002 og EN : EMC-direktivet (2004/108/EF). Anvendte standarder: EN og EN ES Declaración de Conformidad Nosotros, Grundfos, declaramos bajo nuestra entera responsabilidad que los productos RMQ-B, a los cuales se refiere esta declaración, están conformes con las Directivas del Consejo en la aproximación de las leyes de las Estados Miembros del EM: Directiva de Maquinaria (2006/42/CE). Normas aplicadas: EN 809: 1998 y EN : Directiva de Baja Tensión (2006/95/CE). Normas aplicadas: EN : 2002 y EN : Directiva EMC (2004/108/CE). Normas aplicadas: EN y EN IT Dichiarazione di Conformità Grundfos dichiara sotto la sua esclusiva responsabilità che i prodotti RMQ-B, ai quali si riferisce questa dichiarazione, sono conformi alle seguenti direttive del Consiglio riguardanti il riavvicinamento delle legislazioni degli Stati membri CE: Direttiva Macchine (2006/42/CE). Norme applicate: EN 809: 1998 e EN : Direttiva Bassa Tensione (2006/95/CE). Norme applicate: EN : 2002 e EN : Direttiva EMC (2004/108/CE). Norme applicate: EN e EN NL Overeenkomstigheidsverklaring Wij, Grundfos, verklaren geheel onder eigen verantwoordelijkheid dat de producten RMQ-B waarop deze verklaring betrekking heeft, in overeenstemming zijn met de Richtlijnen van de Raad in zake de onderlinge aanpassing van de wetgeving van de EG Lidstaten betreffende: Machine Richtlijn (2006/42/EC). Gebruikte normen: EN 809: 1998 en EN : Laagspannings Richtlijn (2006/95/EC). Gebruikte normen: EN : 2002 en EN : EMC Richtlijn (2004/108/EC). Gebruikte normen: EN en EN PT Declaração de Conformidade A Grundfos declara sob sua única responsabilidade que os produtos RMQ-B, aos quais diz respeito esta declaração, estão em conformidade com as seguintes Directivas do Conselho sobre a aproximação das legislações dos Estados Membros da CE: Directiva Máquinas (2006/42/CE). Normas utilizadas: EN 809: 1998 e EN : Directiva Baixa Tensão (2006/95/CE). Normas utilizadas: EN : 2002 e EN : Directiva EMC (compatibilidade electromagnética) (2004/108/CE). Normas utilizadas: EN e EN Bjerringbro, 15th July 2010 Svend Aage Kaae Technical Director Grundfos Holding A/S Poul Due Jensens Vej Bjerringbro, Denmark Person authorised to compile technical file and empowered to sign the EC declaration of conformity. 4

5 Magyar (HU) Magyar (HU) Szerelési és üzemeltetési utasítás TARTALOM Oldal 1. Biztonsági előírások Általános rész Figyelemfelhívó jelzések A kezelőszemélyzet képzettsége és képzése A biztonsági előírások figyelmen kívül hagyásának veszélyei Biztonságos munkavégzés Az üzemeltetőre/kezelőre vonatkozó biztonsági előírások A karbantartási, felügyeleti és szerelési munkák biztonsági előírásai Önhatalmú átépítés és alkatrészelőállítás Meg nem engedett üzemmódok Szállítási terjedelem Általános ismertetés Típuskód Műszaki adatok Üzemeltetési körülmények Méretek Telepítés Elhelyezés Beépítés A túlfolyó bekötése Vezetékes víz csatlakozás A szívócső bekötése (esővíz gyűjtő tartály) A nyomótömlő bekötése Az úszókapcsoló beépítése Üzembe helyezés Üzembe helyezés vezetékes vízzel Kezelőpanel Hibakereső táblázat Hulladékkezelés Biztonsági előírások 1.1 Általános rész Ebben a beépítési- és üzemeltetési utasításban olyan alapvető szempontokat sorolunk fel, amelyeket be kell tartani a beépítéskor, üzemeltetés és karbantartás közben. Ezért ezt legkorábban a szerelés és üzemeltetés megkezdése előtt aszerelőnek illetve az üzemeltető szakembernek el kell olvasnia, és a beépítés helyén folyamatosan rendelkezésre kell állnia. Nem csak az ezen pont alatt leírt általános biztonsági előírásokat kell betartani, hanem a többi fejezetben leírt különleges biztonsági előírásokat is. 1.2 Figyelemfelhívó jelzések Vigyázat Megjegyzé Figyelmeztetés Az olyan biztonsági előírásokat, amelyek figyelmen kívül hagyása személyi sérülést okozhat, az általános Veszély-jellel jelöljük. Ez a jel azokra a biztonsági előírásokra hívja fel a figyelmet, amelyek figyelmen kívül hagyása a gépet vagy annak működését veszélyeztetheti. Itt a munkát megkönnyítő és a biztonságos üzemeltetést elősegítő tanácsok és megjegyzések találhatóak. A közvetlenül a gépre felvitt jeleket, mint pl. az áramlási irányt jelző nyilat, a csatlakozások jelzését mindenképpen figyelembe kell venni és mindig olvasható állapotban kell tartani. 1.3 A kezelőszemélyzet képzettsége és képzése A kezelő, a karbantartó és a szerelő személyzetnek rendelkeznie kell az ezen munkák elvégzéséhez szükséges képzettséggel. A felelősségi kört és a személyzet felügyeletét az üzemeltetőnek pontosan szabályoznia kell. 1.4 A biztonsági előírások figyelmen kívül hagyásának veszélyei A biztonsági előírások figyelmen kívül hagyása nem csak személyeket és magát a szivattyút veszélyezteti, hanem kizár bármilyen gyártói felelősséget és kártérítési kötelezettséget is. Adott esetben a következő zavarok léphetnek fel: a készülék nem képes ellátni fontos funkcióit a karbantartás előírt módszereit nem lehet alkalmazni személyek mechanikai vagy villamos sérülés veszélyének vannak kitéve. 1.5 Biztonságos munkavégzés Az ebben a beépítési- és üzemeltetési utasításban leírt biztonsági előírásokat, a baleset-megelőzés nemzeti előírásait és az adott üzem belső munkavédelmi-, üzemi- és biztonsági előírásait be kell tartani. 1.6 Az üzemeltetőre/kezelőre vonatkozó biztonsági előírások A mozgó részek védelmi burkolatainak üzem közben a helyükön kell lenniük. Ki kell zárni a villamos energia által okozott veszélyeket. Be kell tartani az MSZ 2364 sz. magyar szabvány és a helyi áramszolgáltató előírásait. 60

6 1.7 A karbantartási, felügyeleti és szerelési munkák biztonsági előírásai Az üzemeltetőnek figyelnie kell arra, hogy minden karbantartási, felügyeleti és szerelési munkát csak olyan, erre felhatalmazott és kiképzett szakember végezhessen, aki ezt a beépítési és üzemeltetési utasítást gondosan tanulmányozta és kielégítően ismeri. A szivattyún bármilyen munkát alapvetően csak kikapcsolt állapotban lehet végezni. A gépet az ezen beépítési és üzemeltetési utasításban leírt módon mindenképpen le kell állítani. A munkák befejezése után azonnal fel kell szerelni a gépre minden biztonsági- és védőberendezést és ezeket üzembe kell helyezni. 1.8 Önhatalmú átépítés és alkatrészelőállítás A szivattyút megváltoztatni vagy átépíteni csak agyártó előzetes engedélyével szabad. Az eredeti és a gyártó által engedélyezett alkatrészek használata megalapozza a biztonságot. Az ettől eltérő alkatrészek beépítése a gyártót minden kárfelelősség alól felmenti. 1.9 Meg nem engedett üzemmódok A leszállított szivattyúk üzembiztonságát csak a jelen üzemeltetési és karbantartási utasítás 2. Szállítási terjedelem fejezete szerinti feltételek közötti üzemeltetés biztosítja. A műszaki adatok között megadott határértékeket semmiképpen sem szabad túllépni. 2. Szállítási terjedelem A gyári csomag tartalma a következő: RMQ esővíz berendezés falikonzol csavarokkal és tiplikkel úszókapcsoló (szintkapcsoló) 20 m kábellel szerelvények a csőcsatlakozáshoz Szerelési és üzemeltetési utasítások Ellenőrizze a leszállított berendezés és a tartozékok épségét. 3. Általános ismertetés Az RMQ esővíz berendezést esővíz gyűjtő és hasznosító rendszer felügyeletére tervezték. A rendszer észleli az esővíz gyűjtő rendszerben fellépő hibákat, és a megfelelő működés érdekében elvégzi a megfelelő változtatásokat. Az RMQ berendezés akkor is biztosítja a vízellátást, ha az esővíz tartályból (pl. földbe süllyesztett tartály) elfogy a víz. A vezérlés ilyenkor a vezetékes víz segítségével biztosítja a megfelelő vízmennyiséget a felhasználási helyeknél, pl. WC-knél vagy mosógépnél. A beépített háromutas szelep kapcsol a vezetékes víz és a gyűjtőtartály vezetéke között. Az RMQ berendezés megfelel az RN 1717 szabványnak. Az RMQ berendezés az alábbi felhasználási területeken alkalmazható esővíz hasznosító rendszerek vezérlése házi vízellátásra esővíz hasznosítással egy- vagy kétcsaládos háztartások, kisebb vállalkozások vízellátásához. A berendezés meggátolja a visszafolyást a vezetékes vízhálózat felé. Vízellátó rendszereknél a biztonságos üzem érdekében a következők szerint járjon el: A szívócsonkba helyezzen dugót. Lásd 1. ábra 6. poz. Ne használjon szintérzékelőt a rendszerben. Az üzembe helyezést az 7.1. fejezet szerint fejezze be. Az RMQ részegységeit az 1. ábra mutatja. Magyar (HU) 61

7 Magyar (HU) Műszaki adatok 5.1 Üzemeltetési körülmények Térfogatáram, Q max. RMQ -35 RMQ -45 Emelőmagasság, H max. RMQ -35 RMQ -45 4,0 m³/h 4,5 m³/h 35 m 45 m Közeghőmérséklet +5 C C 5 Maximális hozzáfolyási nyomás, vezetékes víz 6 bar 6 1ábra RMQ részegységek 10 TM Rendszernyomás Maximális magasság a legmagasabb fogyasztási pontig Tápfeszültség Készenléti teljesítményfelvétel Maximum 7,5 bar 15 m 230 VAC, 50 Hz Kb. 2.5 W Poz. Megnevezés 1 Szekrény 2 Szivattyú 3 Kezelőpanel 4 Vezetékes víz tömlő 5 Nyomótömlő 6 Szívótömlő 7 Úszós szintszabályozó szelep 8 Vezetékes víz tartály 9 Biztonsági túlfolyó 10 Túlfolyó Névleges teljesítményfelvétel RMQ -35 RMQ -45 Védettségi osztály Kb. 850 W Kb W IP42 Környezeti hőmérséklet 0 C C Beépítés helye Beltéri Tömeg: 24 kg Szekrény anyaga EPP hab Szivattyú anyaga Vezetékes víz tartály anyaga Rozsdamentes acél/ POM/PPO PE 4. Típuskód Példa RMQ 3-45 B -A -W -A BVBP Típussorozat Névleges térfogatáram [m³/h] Vezetékes víz cső méret ¾" Szívó- és nyomótömlő méret 1" Túlfolyó mérete DN Méretek Maximális nyomómagasság [m] A vezérlés kódja B: Elektromos vezérlés 400 Verzió kódja A: Alapkivitel Csőcsatlakozás kódja W: Belső menet Anyag kódja A: Alapkivitel Tengelytömítés kódja TM ábra Körvonalrajz (méretek mm-ben) 62

8 6. Telepítés 6.1 Elhelyezés Amennyiben az RMQ berendezést csatornaszint alatt szerelik fel, a túlfolyót egy olyan átemelő telephez kell bekötni, ami a csatornarendszerbe emeli át a túlfolyó vizet. Lásd még 6.3 A túlfolyó bekötése. fejezet. Az RMQ berendezést az alábbi környezetben kell felszerelni: Padlóösszefolyóval rendelkező helyiségben. Legalább 40 cm-rel a plafon alá, a berendezés tetejétől számítva. Ez a távolság az esetleg szükséges karbantartási és javítási munkák esetén szükséges. Sima falon, függőleges helyzetben. 3. Könyök beépítése - amennyiben ez szükséges - ellenőrizze, hogy a DN 70-es cső rendelkezik legalább 50 cm-es függőleges eséssel. A túlfolyó csövet a csatornarendszerhez vagy az átemelőhöz légbeszívóval ellátott csővel kösse be. Megjegyzé 1 Az RMQ túlfolyója nem vízzárként működik. Magyar (HU) 6.2 Beépítés Húzza lefelé a falikonzolt a szekrényről, és válassza le. A mellékelt tiplik és csavarok segítségével szerelje a falra a falikonzolt vízszintes helyzetben. Szerelje fel az RMQ egységet a falikonzolra. 6.3 A túlfolyó bekötése Folyamat: 1. Vegye le a szekrény előlapját. Lásd 3. ábra. 2 Min. 0,5 m 4ábra Túlfolyó a csatornába vezetve, 1. példa TM Poz. Megnevezés 1 Légbeszívó 2 Bűzzár TM ábra Az előlap leszerelése 2. Csatlakoztasson egy DN 70-es csövet az RMQ túlfolyó csövéhez. Lásd 1. ábra 10. pozíció. Megjegyzé A túlfolyó csőnél a légbeszívást biztosítani kell, különben vákuum jöhet létre, ami kiszívhatja a vizet a gyűjtőtartályból. Min. 0,5 m 5ábra Túlfolyó a csatornába vezetve, 2. példa TM

9 Magyar (HU) 6.4 Vezetékes víz csatlakozás A beépített úszós szintszabályzó szelepet maximum 6 bar nyomásra tervezték. A szelep bemeneténél egy egyszerű szűrő van beépítve. Ha a bejövő víz szennyeződéseket tartalmaz, javasoljuk szűrő beépítését a szelep elé. 6.5 A szívócső bekötése (esővíz gyűjtő tartály) A szívócső átmérő legalább 1" (25 mm) belső átmérőjű legyen. Öblítse ki a szívócsövet, mielőtt csatlakoztatja azt az RMQ egységhez. A szívócsőbe szűrőt is be kell építeni (javasoljuk úszó szűrő beépítését) ábra Szűrő a bemenetnél. Állandó telepítés esetén javasolt egy elzáró szerelvény beépítése is. Folyamat: 1. Csatlakoztassa az RMQ egység vezetékes víz csövét a vízvezetékhez. Lásd 1. ábra, 4. poz. 2. A vízvezeték csövet rögzítse bilincsekkel. Az első bilincset az RMQ egységtől max cm távolságra helyezze el. A vízvezetéket nem szabad feszegetni, mert ettől a szelep meghibásodhat. 3. Ellenőrizze, hogy a tartályban az úszós szintszabályozó szelep megfelelően helyezkedike el. Lásd 7. ábra. A vízszint szabályozó szelep úszójának szabadon kell fel és le mozognia anélkül, hogy a tartály falához érne. TM ábra Szívótömlő a gyűjtőtartályban Poz. Megnevezés 1 Szívótömlő 2 Maximum vízszint 3 Úszó 4 Szívóoldali szűrő A szívótömlőnek nem szabad megtörnie. A szivattyú maximális szívóképességét a 98. oldalon szereplő diagram alapján lehet meghatározni. Példa Ha a szívómagasság 2.5 m, a szívótömlő maximális hossza 24 m. A szívócsőnek a berendezés irányába, felfelé kell haladnia, hogy ne maradjon buborék a tömlőben. Lépések 1. A szívótömlőt a menetes csőcsatlakozáshoz kell bekötni. Lásd 1. ábra 6. poz. A menet meghúzásakor ügyeljen arra, hogy az O-gyűrű meg ne sérüljön. 2. A szívótömlőt rögzítse bilincsek segítségével. 3 4 TM TM ábra A szintszabályozó szelep felülnézetből. 64

10 6.6 A nyomótömlő bekötése Javasoljuk, hogy építsen be elzáró szerelvényt a szivattyú nyomóoldalára. Lépések 1. Csatlakoztassa a berendezés nyomótömlőjét (1. ábra, 5. poz.) a víz felhasználási helyéhez, pl. WC-hez. 2. A nyomótömlőt rögzítse bilincsek segítségével. Az első bilincset az RMQ egységtől max cm távolságra helyezze el. 6.7 Az úszókapcsoló beépítése Megjegyzé Gondoskodjon arról, hogy az úszókapcsoló szabad mozgását nem akadozza semmi, pl. a tartály fala, a befolyó cső; ellenkező esetben a rendszer nem fog megfelelően működik. Folyamat: 1. Fúrjon egy lyukat a gyűjtőtartály belső oldalára a maximális vízszint felett, majd rögzítse a kábeltartót. Lásd 9. ábra 1. poz. 2. Helyezze az úszókapcsoló kábelét a kábeltartóba és húzza meg a csavart nem túl erősen. 3. Húzza fel az úszókapcsolót annyira, hogy a tartály aljától mérve 12 cm távolságban legyen. Lásd 9. ábra. 4. Húzza meg a kábeltartó csavarját annyira, hogy az úszókapcsoló kábele ne legyen elmozdítható benne. Poz. Megnevezés 1 Kábelbilincs 2 Maximum vízszint 3 Úszókapcsoló kábel Megjegyzé Az úszókapcsoló kábelét védőcsőben kell vezetni. Ajánlás: A gyűjtőtartály és az RMQ berendezés összekötésénél használjuk védőcsövet (pl. DN 100). Ebben a csőben lehet vezetni az úszókapcsoló kábelét és a szívótömlőt. Állítsa be a kábelhosszt és csatlakoztassa az egységhez. Kösse be a lecsupaszított vezetékeket a berendezés csatlakozási pontjaihoz. Lásd 10. ábra. - A kábel erek felcserélhetők. TM Magyar (HU) 10ábra Az úszókapcsoló kábel bekötési helye, a berendezés alulnézetben cm TM ábra Úszókapcsoló a tartályba építve. 65

11 Magyar (HU) 7. Üzembe helyezés Az RMQ egységet vezetékes víz segítségével kell üzembe helyezni. Az RMQ vezérlés gyárilag "csak" a vezetékes víz felhasználásra van beállítva. Lásd 8. Kezelőpanel. fejezet. 7.1 Üzembe helyezés vezetékes vízzel Folyamat: 1. Nyissa ki az ivóvízhálózat főcsapját. A vezetékes víz tartály automatikusan megtelik vízzel. Megjegyzé Az úszós szintkapcsoló automatikusan szabályozza a víz betáplálást. 2. Lazítsa meg a szivattyú lévő légtelenítő csavart. Lásd 11. ábra. A szivattyú automatikusan megtelik vízzel kb. 1 perc alatt. TM Amint a levegő távozott a csőrendszerből és csak víz folyik, zárja el a csapolókat. Ezek után a rendszer eléri a maximális nyomást, és a szivattyú 15 másodperc (késleltetett leállítás) után megáll. A rendszer ezek után üzemkész. A gyűjtőtartályban az úszókapcsoló átkapcsolásához elengedő víz kell legyen ahhoz, hogy a berendezés vezetékes vízről a gyűjtőtartályra váltson. 8. Állítsa a vezérlést "Auto" üzemmódba a gomb megnyomásával. Lásd 8. Kezelőpanel. fejezet. 9. Várjon kb. 10 másodpercet. 10. Nyissa meg a csapolókat, pl. WC és csapok. A víznyomás lecsökken, ezért a szivattyú elindul és elkezdi felszívni a vizet. Ha a szivattyú 1 percen belül nem tudja felszívni a vizet, az automatika megállítja (piros "Alarm" jelzőfény világít). Lásd 8. Kezelőpanel. fejezet. Újraindítás: A hiba nyugtázásához nyomja meg egyszer az [On/Off] gombot. Nyomja meg a gombot még egyszer a szivattyú indításához. 11. Zárja el a csapolókat, amint a levegő távozott a csőrendszerből és csak víz folyik. 12. Tegye vissza a szekrény előlapját. A rendszer üzemkész. 11ábra Szivattyú légtelenítő csavar perc elteltével a légtelenítő csavart húzza meg újra. 4. Nyissa ki a nyomóoldalra felszerelt elzáró szerelvényt (ha van) és a csapokat a fogyasztási helyeken, pl. WC, csapok. 5. Kapcsolja be a tápfeszültséget. A szivattyú elindul, a kezelőpanelen az "Only" ("Csak") jelzőfény világít (jelentése: üzemelés vezetékes vízről). Ha a jelzőfény nem világít, a berendezést "Only" üzemmódba a gomb megnyomásával lehet átkapcsolni. Lásd 8. Kezelőpanel. fejezet. 6. Ha a szivattyú nem indul azonnal, röviden nyomja meg az [On/Off] (be/ki) gombot. Lásd 8. Kezelőpanel. fejezet. A berendezés bekapcsol, és a szivattyú néhány másodpercen belül elindul. 66

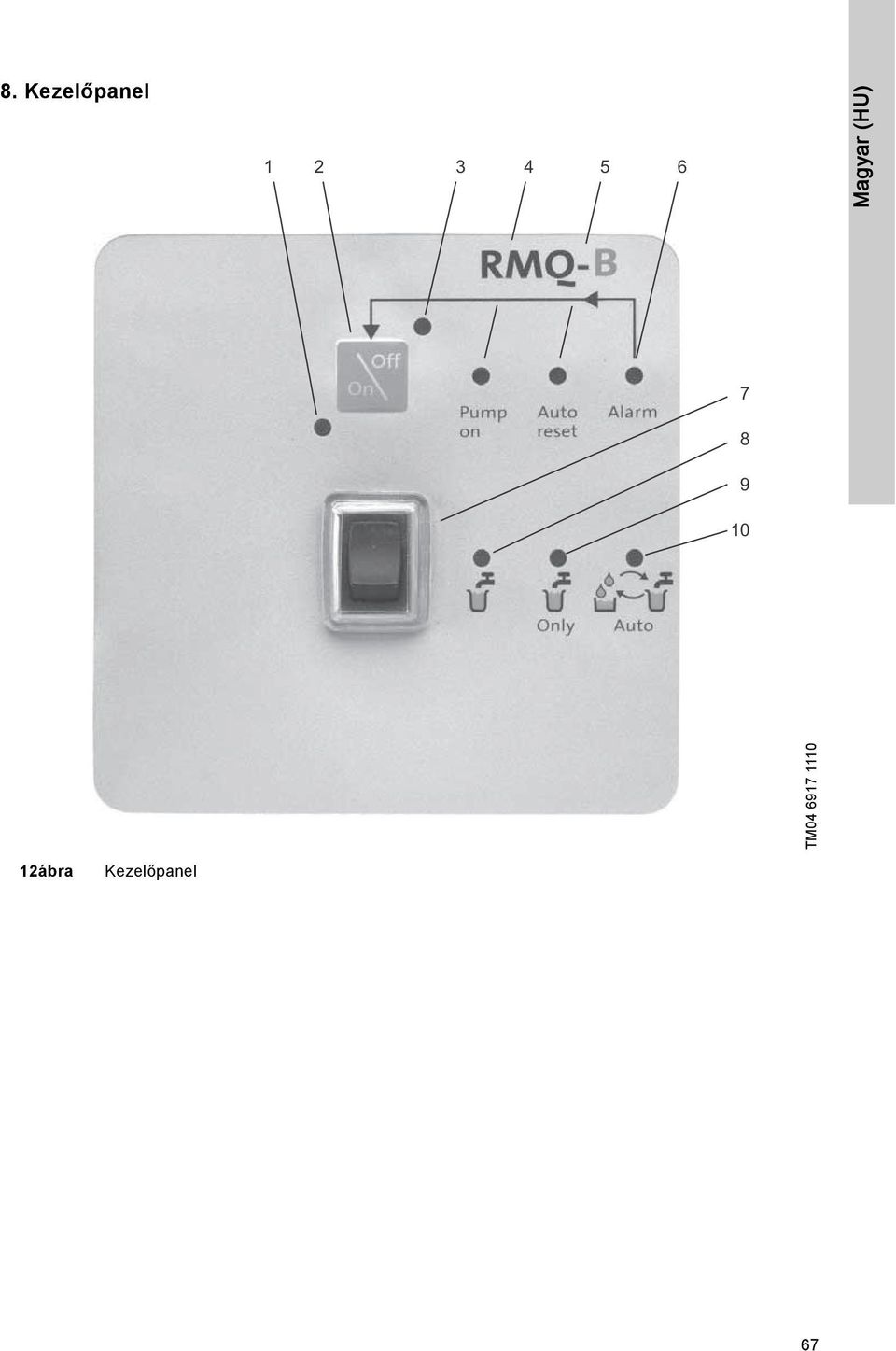

12 8. Kezelőpanel Magyar (HU) TM ábra Kezelőpanel 67

13 Magyar (HU) Po Részegység Megnevezés z. 1 A jelzőfény mutatja, hogy a szivattyú üzemkész. Nyomja meg az [On/Off] gombot a szivattyú indításához vagy leállításához. A gombot a hibajelzés ("Alarm") kézi nyugtázására is lehet használni. 2 A hibajelzés nyugtázásához nyomja meg a gombot egyszer. Nyomja meg a gombot még egyszer a szivattyú indításához. 3 A jelzőfény mutatja, hogy a szivattyút leállították. 4 A "Pump on" (szivattyú be) jelzőfény világít, ha a szivattyú jár. A gyári alapbeállítás szerint a berendezés a hibákat automatikusan nyugtázza ("Auto reset"). Ha a jelzőfény világít, az "Auto reset" (automatikus nyugtázás) funkció aktív. A rendszer minden hibajel után megkísérli a szivattyú indítását, 30 percenként. 24 óra 5 elteltével a szivattyú hiba státuszban marad. Ha a jelzőfény nem világít, az "Auto reset" (automatikus nyugtázás) funkció ki van kapcsolva. A szivattyú ekkor nem fog újraindulni hibajelzés után. Az "Auto reset (automatikus nyugtázás)" (5) funkció kikapcsolásához tartsa lenyomva az [On/Off] gombot 5 másodpercre. Az "Alarm" jelzőfény a szivattyú hibajelzésére szolgál. A hibajelzést a következők okozhatják: szárazonfutás 6 túlmelegedés a motor túlterhelt megszorult szivattyú/motor. 7 Az "Only" és az "Auto" üzemmód közötti váltáshoz nyomja meg a gombot. 8 A jelzőfény azt mutatja, hogy a vízellátás vezetékes vízzel történik Szivattyú Kezelőpanel Az "Only" jelzőfény azt mutatja, hogy a berendezést kizárólag vezetékes víz nyomásfokozásra kapcsolták. Az "Auto" jelzőfény azt mutatja, hogy a berendezést az esővíz gyűjtő tartály és a vezetékes víz közötti automatikus váltásra állították. 68

14 9. Hibakereső táblázat Figyelmeztetés Az RMQ berendezésen történő munka megkezdése előtt győződjön meg arról, hogy a berendezés "Only" üzemmódra van állítva. Kapcsolja le a tápfeszültséget. Győződjön meg róla, hogy a tápfeszültséget nem lehet véletlenül visszakapcsolni. Magyar (HU) Hiba Ok Elhárítás 1. Hibajelzés hanggal. a) Az úszós szintszabályozó szelep ereszti a vizet, mert elszennyeződött. 2. Az "Alarm" és az "Auto" jelzőfények folyamatosan világítanak. 3. Az "Alarm" és az "Only" jelzőfények folyamatosan világítanak. 10. Hulladékkezelés b) Az úszó nem mozog szabadon a tartályban. a) Az esővíz elfogyott, a szivattyú szárazon fut. a) Az úszós szintszabályzó szelep eldugult. b) Az úszó nem mozog szabadon a vezetékes víz tartályban. A termék vagy annak részeire vonatkozó hulladékkezelés a környezetvédelmi szempontok betartásával történjen: 1. Vegyük igénybe a helyi hulladékgyűjtő vállalat szolgáltatását. 2. Ha ez nem lehetséges, konzultáljon a legközelebbi Grundfos vállalattal vagy szervizzel. Ellenőrizze, hogy a szelep előtti szűrő a jól vane beszerelve. Tisztítsa meg a szűrőt. Lásd 6.4 Vezetékes víz csatlakozás. fejezet. Nyisson meg egy csapolót, pl. csapot vagy WC öblítőt, és hagyja járni a szivattyút kb. 1 percig. Ezáltal kiöblítheti a szelepben lévő szennyeződéseket. Ezek után állítsa a berendezést a kívánt üzemmódra. Gondoskodjon arról, hogy az úszó szabadon mozoghasson fel és le a tartályban. Ellenőrizze a vízszintet a gyűjtőtartályban, és az úszókapcsoló beépítését. Ellenőrizze, hogy a szelep előtti szűrő a jól vane beszerelve. Tisztítsa meg a szűrőt. Lásd 6.4 Vezetékes víz csatlakozás. fejezet. Nyisson meg egy csapolót, pl. csapot vagy WC öblítőt, és hagyja járni a szivattyút kb. 1 percig. Ezáltal kiöblítheti a szelepben lévő szennyeződéseket. Ezek után állítsa a berendezést a kívánt üzemmódra. Gondoskodjon arról, hogy az úszó szabadon mozoghasson fel és le a tartályban. A műszaki változtatások joga fenntartva. 69

15 Appendix Appendix Suction lift/suction pipe [m] Suction lift [m] TM Suction pipe 98
