1 Székesfehérvár Városgondnoksága Kft. Városgazda Térinformációs Rendszer Felhasználói kézikönyv 2. kiadás (2.4) Alba Geotrade Zrt. HungaroCAD Informatikai Kft. 2. kiadás (2.4)

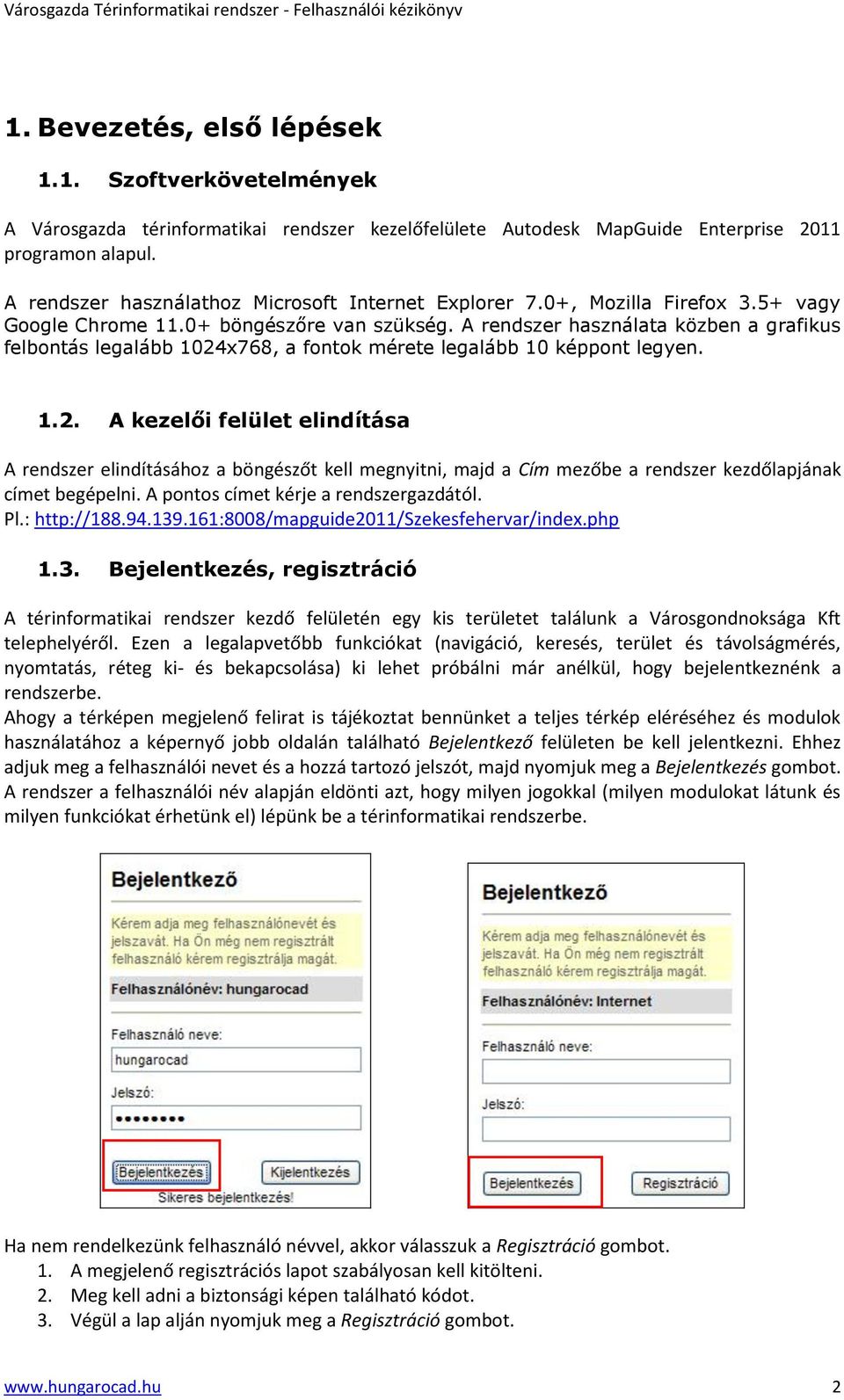

2 1. Bevezetés, első lépések 1.1. Szoftverkövetelmények A Városgazda térinformatikai rendszer kezelőfelülete Autodesk MapGuide Enterprise 2011 programon alapul. A rendszer használathoz Microsoft Internet Explorer 7.0+, Mozilla Firefox 3.5+ vagy Google Chrome böngészőre van szükség. A rendszer használata közben a grafikus felbontás legalább 1024x768, a fontok mérete legalább 10 képpont legyen A kezelői felület elindítása A rendszer elindításához a böngészőt kell megnyitni, majd a Cím mezőbe a rendszer kezdőlapjának címet begépelni. A pontos címet kérje a rendszergazdától. Pl.: Bejelentkezés, regisztráció A térinformatikai rendszer kezdő felületén egy kis területet találunk a Városgondnoksága Kft telephelyéről. Ezen a legalapvetőbb funkciókat (navigáció, keresés, terület és távolságmérés, nyomtatás, réteg ki- és bekapcsolása) ki lehet próbálni már anélkül, hogy bejelentkeznénk a rendszerbe. Ahogy a térképen megjelenő felirat is tájékoztat bennünket a teljes térkép eléréséhez és modulok használatához a képernyő jobb oldalán található Bejelentkező felületen be kell jelentkezni. Ehhez adjuk meg a felhasználói nevet és a hozzá tartozó jelszót, majd nyomjuk meg a Bejelentkezés gombot. A rendszer a felhasználói név alapján eldönti azt, hogy milyen jogokkal (milyen modulokat látunk és milyen funkciókat érhetünk el) lépünk be a térinformatikai rendszerbe. Ha nem rendelkezünk felhasználó névvel, akkor válasszuk a Regisztráció gombot. 1. A megjelenő regisztrációs lapot szabályosan kell kitölteni. 2. Meg kell adni a biztonsági képen található kódot. 3. Végül a lap alján nyomjuk meg a Regisztráció gombot. 2

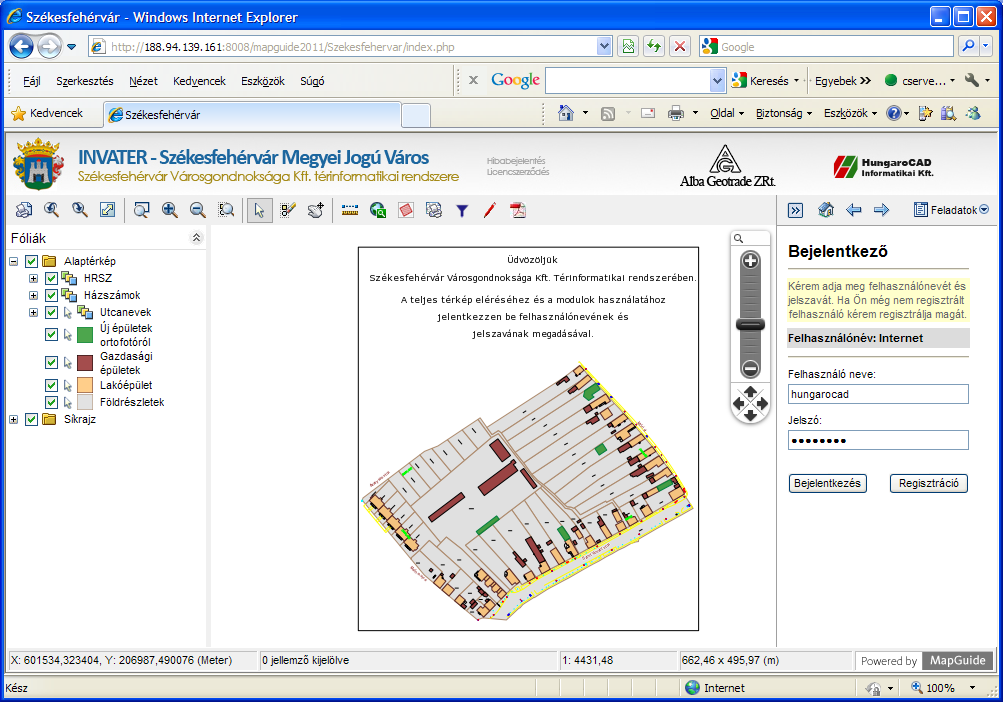

3 A program -t küld a rendszergazdáknak, aki arra válaszolva elküldik a belépéshez szükséges ideiglenes jelszót, illetve azt, hogy milyen modulok érhetők el a felhasználói névvel. A regisztráció nem automatikus, így a válaszra várni kell! A rendszer belépést követően a következő nyitókép fogad bennünket:

4 A nyitólap három részre tagolható. Középen, baloldalra igazítva található a vektoros térképet megjelenítő Grafikus ablak (1). Felette helyezkedik el vékony csíkban a térkép navigálására szolgáló Központi Eszköztár (2), jobbra pedig a modulokat kezelő feladatok ellátására szolgáló speciálisan testreszabott Feladatok munkaterület (3). Megjegyzés: A teljes Székesfehérvár térkép csak bejelentkezés után jelenik meg Felhasználói adatok és jelszó és módosítása A felhasználóknak lehetőségük van adataik és jelszavuk módosítására. Ehhez a Bejelentkező modulban a felhasználónév melletti felhasználónév linkre kell kattintani. A megjelenő ablakban az adatokat a regisztrációhoz hasonlóan ki kell töltetni, beírni az ellenőrző kódot, majd nyomjuk meg a Módosítás gombot Térkép megjelenítő terület A térkép megjelenítő keretben rétegenként csoportosítva, tematikusan kiszínezve találjuk a térképeket, rajzokat. A rétegkezelő segítségével (bal oldalt) ki- és bekapcsolhatjuk a térkép egyes rétegeit (pipa ki-be kapcsolása a réteg neve előtt), továbbá megjeleníthetjük, illetve elrejthetjük a réteg-csoportok tagjait (dupla kattintás a csoport nevére). Ennek a sávnak a mérete tetszőleges léptékben változtatható, ha térkép és a rétegsáv közötti vonal fölé állunk és a bal egér gombot lent tartva az egeret balra, illetve jobbra mozgatjuk. A térkép színezésének és tematizálásának megváltoztatására ezen a felületen nincs lehetőség, ezt csak az Autodesk MapGuide Studio (Térképkarbantartó) szoftverrel végezhetik el a rendszergazdák. Amennyiben ilyen vagy bármi problémája van a rendszerrel kapcsolatosan használja a képernyő tetején elhelyezkedő Hibabejelentés opciót. 4

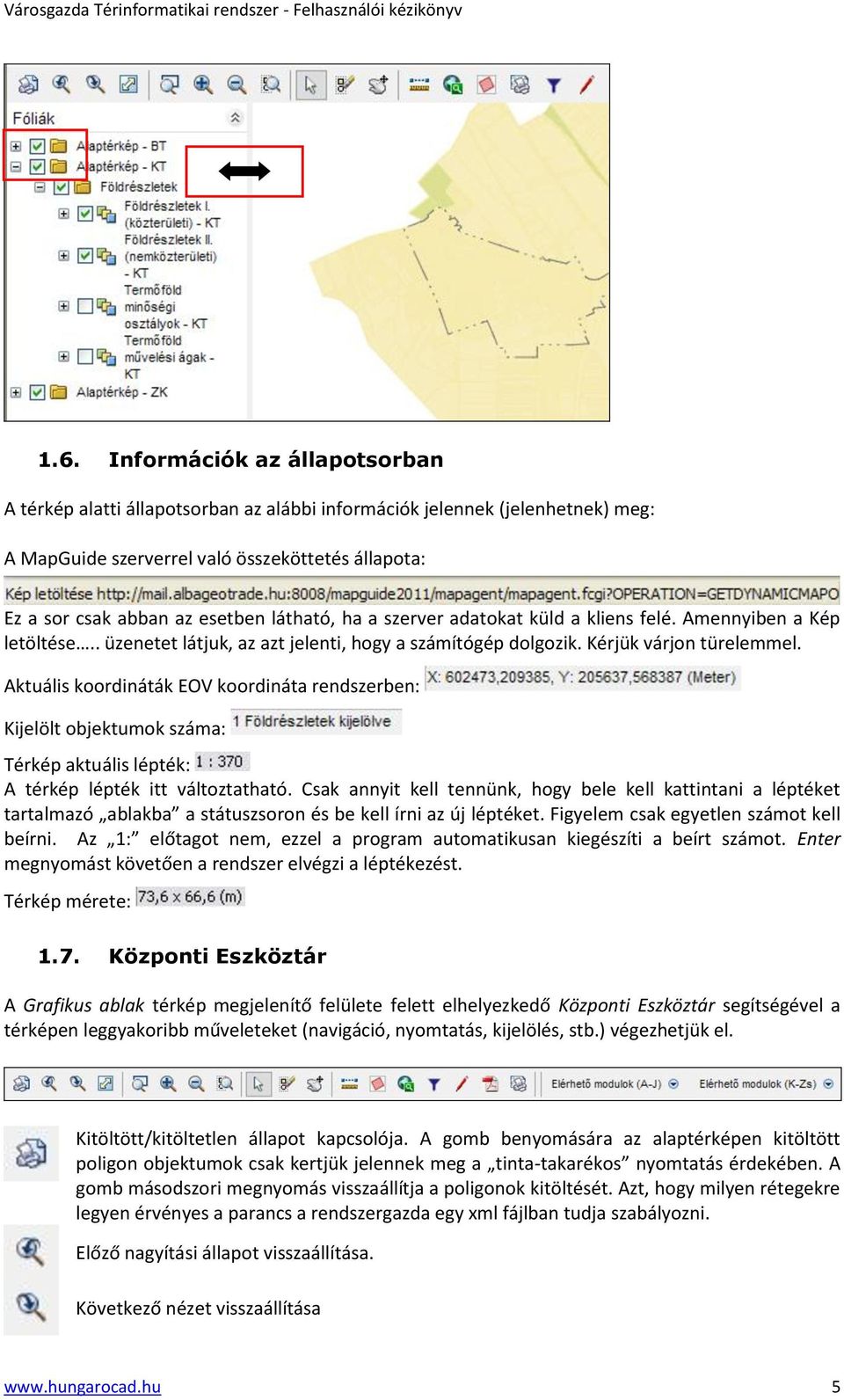

5 1.6. Információk az állapotsorban A térkép alatti állapotsorban az alábbi információk jelennek (jelenhetnek) meg: A MapGuide szerverrel való összeköttetés állapota: Ez a sor csak abban az esetben látható, ha a szerver adatokat küld a kliens felé. Amennyiben a Kép letöltése.. üzenetet látjuk, az azt jelenti, hogy a számítógép dolgozik. Kérjük várjon türelemmel. Aktuális koordináták EOV koordináta rendszerben: Kijelölt objektumok száma: Térkép aktuális lépték: A térkép lépték itt változtatható. Csak annyit kell tennünk, hogy bele kell kattintani a léptéket tartalmazó ablakba a státuszsoron és be kell írni az új léptéket. Figyelem csak egyetlen számot kell beírni. Az 1: előtagot nem, ezzel a program automatikusan kiegészíti a beírt számot. Enter megnyomást követően a rendszer elvégzi a léptékezést. Térkép mérete: 1.7. Központi Eszköztár A Grafikus ablak térkép megjelenítő felülete felett elhelyezkedő Központi Eszköztár segítségével a térképen leggyakoribb műveleteket (navigáció, nyomtatás, kijelölés, stb.) végezhetjük el. Kitöltött/kitöltetlen állapot kapcsolója. A gomb benyomására az alaptérképen kitöltött poligon objektumok csak kertjük jelennek meg a tinta-takarékos nyomtatás érdekében. A gomb másodszori megnyomás visszaállítja a poligonok kitöltését. Azt, hogy milyen rétegekre legyen érvényes a parancs a rendszergazda egy xml fájlban tudja szabályozni. Előző nagyítási állapot visszaállítása. Következő nézet visszaállítása 5

6 Kezdeti Térkép Nézet Térkép nagyítása ablakozással Nagyítás 2x-es léptékkel Nagyítás 0.5x-ös léptékkel Nagyítás a kiválasztott objektum(ok)ra Kiválasztási üzemmód aktiválása. Kiválasztás megszüntetése. Térkép eltolása tetszőleges irányba Távolságmérés. Az utolsó két pont, illetve az össztávolság értékeit mutatja az aktuális mértékegységben. Az eredmények a jobb oldalon található sávban jelennek meg. Itt található egy rövid súgó is a funkció használatáról. Keresés modul elindítása. Részleteket lásd később. Területmérés modul indítása. Részleteket lásd később. Térképmásolat modul indítása. Részleteket lásd később. Általános lekérdező modul indítása (ÁLM) Redline modul indítása. Részleteket lásd később. Térképmásolat készítése Elérhető modulok ABC sorendben (A-J) Elérhető modulok ABC sorendben (K-Zs) A feladat lap bezárása (nagyobb térképi nézetre történő váltás) Visszaugrik a kezdőlapra. Esetünkben ez a Bejelentkező modult jelenti Előző művelet végrehajtása a Feladatok területen Következő művelet végrehajtása a Feladatok területen A különböző modulok közötti váltásra szolgáló legördülő menü 6

7 1.8. Nyomtatatás Térképmásolat készítése A térképek nyomtatásához elsőként minden esetben javasoljuk a fent említett Kitöltött/kitöltetlen állapot kapcsolóval a poligonok kitöltését állítsuk kitöltetlen állapotra. Ezt követően nyomjuk meg a Térképmásolat modul Térképmásolat gombot, hogy a jobb oldalon megjelenjen a 1. Állítsuk be a nyomtatási léptéket a Méretarány mezőben, majd nyomjuk meg a Nagyít gombot. 2. A Papír mérete/orientációja mezőben válasszuk ki a megfelelő papírt, illetve azt, hogy álló vagy fekvő elrendezésű térképet szeretnénk nyomtatni. 3. A Dátum mezőben írjuk be a dátumot. Ez változtatható és tetszés szerint törölhető is. 4. Válasszuk ki, hogy Egyszerű vagy Komplex nyomtatást szeretnénk. a. Egyszerű A lehető legnagyobb terület nyomtatja ki. A térképen csak a Székesfehérvár, Dátum, Székesfehérvár Városgondnoksága Kft. térinformatikai rendszere, M = lépték felirat jelenik meg a nyomtatott terület alján. b. Komplex Formázott nyomtatás, logóval és több felirattal ellátva. 5. Ezt követően nyomjuk meg a Nyomtat gombot. Megjelenik a nyomtatási előnézet ablak. 7

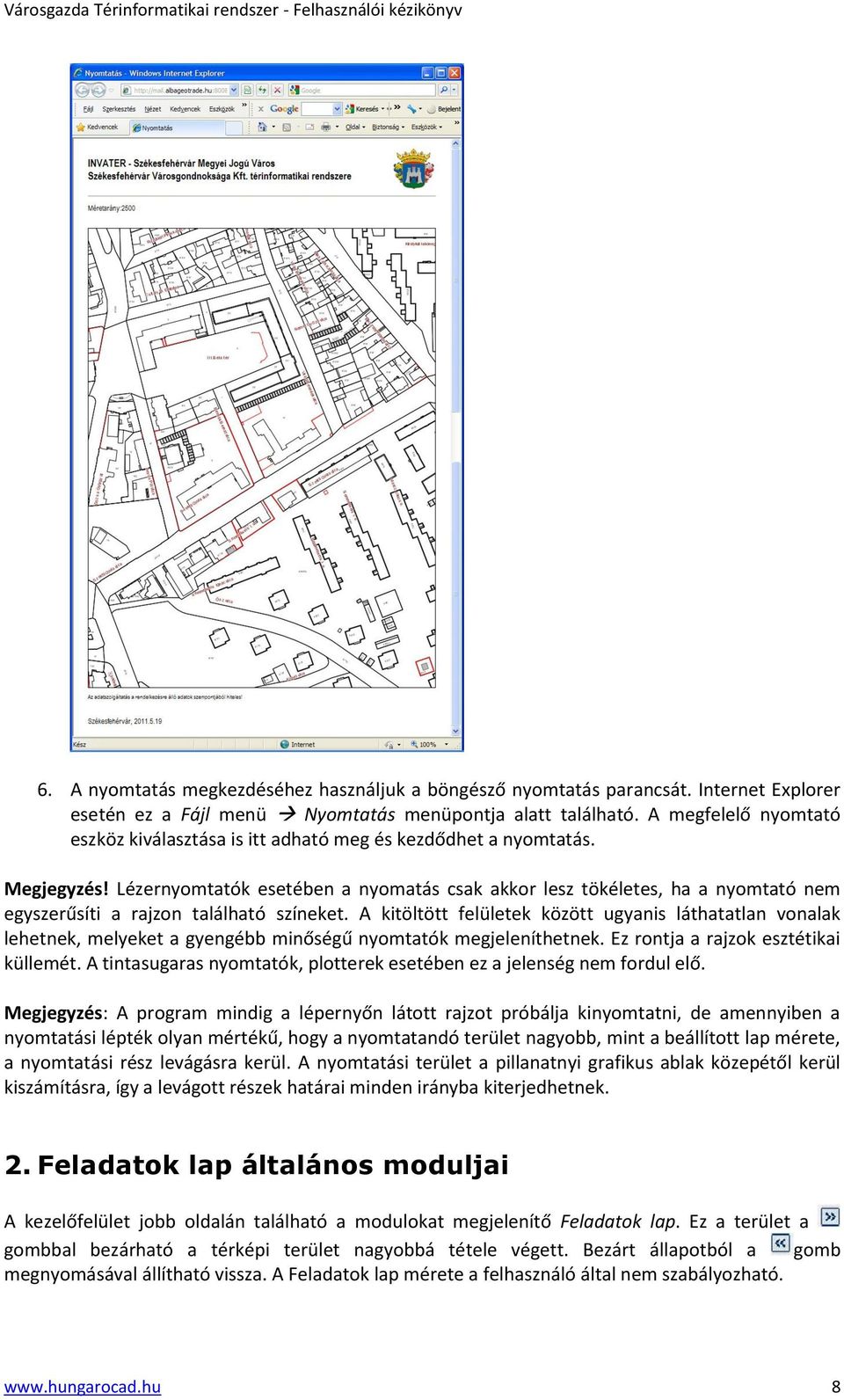

8 6. A nyomtatás megkezdéséhez használjuk a böngésző nyomtatás parancsát. Internet Explorer esetén ez a Fájl menü Nyomtatás menüpontja alatt található. A megfelelő nyomtató eszköz kiválasztása is itt adható meg és kezdődhet a nyomtatás. Megjegyzés! Lézernyomtatók esetében a nyomatás csak akkor lesz tökéletes, ha a nyomtató nem egyszerűsíti a rajzon található színeket. A kitöltött felületek között ugyanis láthatatlan vonalak lehetnek, melyeket a gyengébb minőségű nyomtatók megjeleníthetnek. Ez rontja a rajzok esztétikai küllemét. A tintasugaras nyomtatók, plotterek esetében ez a jelenség nem fordul elő. Megjegyzés: A program mindig a lépernyőn látott rajzot próbálja kinyomtatni, de amennyiben a nyomtatási lépték olyan mértékű, hogy a nyomtatandó terület nagyobb, mint a beállított lap mérete, a nyomtatási rész levágásra kerül. A nyomtatási terület a pillanatnyi grafikus ablak közepétől kerül kiszámításra, így a levágott részek határai minden irányba kiterjedhetnek. 2. Feladatok lap általános moduljai A kezelőfelület jobb oldalán található a modulokat megjelenítő Feladatok lap. Ez a terület a gombbal bezárható a térképi terület nagyobbá tétele végett. Bezárt állapotból a gomb megnyomásával állítható vissza. A Feladatok lap mérete a felhasználó által nem szabályozható. 8

9 Az egyes modulokat a legördülő lista segítségével tölthetjük be. Hogy a felhasználó mely modulokat jelenítheti meg, azt a rendszergazda állítja be egy adminisztrációs felület segítségével. Mivel a rendszerben sok modul megtalálható, a modulok megjelenítésére szolgáló hely pedig korlátozott, a kék fel és le nyilakkal mozoghatunk a további modulok között. Vannak olyan általános modulok, melyek nem a Feladatok lapról érhetők el. Ezeket a központi eszköztárból indíthatjuk: - Távolságmérés - Keresés - Területmérés - Térképmásolat - Általános lekérdező modul (ÁLM) - Redline (Megjegyzések) 2.1. Keresés modul A Keresés modul segítségével helyrajzi számokat (HRSZ) és közterületi neveket kereshetünk meg. Sajnos pontos postacím keresésére a rendszer jelen pillanatban nem ad lehetőséget a megfelelő adatbázis hiányában. A modul betöltéséhez kattintsunk a Központi eszköztár Keresés gombjára. A jobb oldalon megjelenő Feladatok lapra betöltődik a Keresés modul. Az utca nevének kereséséhez írjuk be a Közterület neve felirat után megjelenő mezőben a keresendő kifejezést, majd nyomjuk meg az alatt elhelyezkedő Keresés gombot. 9

10 A találati listában megjelennek az eredmények. Ha bármelyik feliratra kattintunk, akkor a rendszer a oda is navigál és egy 1:1000-es léptékben megjeleníti a kívánt térképet. Mivel a Közterület neve lista keresése funkció egyszerű feliratra keres, így ha abból több is van a térképen, akkor a listában is több eredmény jelenik meg. A kis- és nagybetűre a rendszer nem érzékeny. A találati listában megjelenő eredmény mögött zárójelben rövidítés jelenhet meg. Ez a terület fekvésére utal: - Bt Belterület - Kt Külterület - Zk Zártkert Ha egy konkrét helyrajzi számra akarunk keresni, akkor a HRSZ keresés mezőt kell használni. A keresett HRSZ-t itt már pontosan kell megadni. Részfeliratokra ez a modul nem keres. Amennyiben a pontos HRSZ-t nem ismerjük csak, annak egy részét, használjuk az ÁLM modult. Részleteket lásd később. A HRSZ keresés során létrejött eredmények egy konkrét földrészletet jelölnek ki és arra is navigálnak a földrészlet nagyságának függvényében meghatározott léptékben Területmérés modul A Területmérés modul segítségével meglévő és egyénileg rajzolt objektumok területét számíthatjuk ki. A modul betöltéséhez kattintsunk a Központi eszköztár Területmérés gombjára. A jobb oldalon megjelenő Feladatok lapra betöltődik a Területmérés modul. Meglévő objektumok (pl. Földrészletek, parkok egyes objektumainak) területének kiszámításához először is ki kell jelölni az objektumokat a térképen. Nem csak egy, hanem több objektum kijelölése is megengedett. A több objektumot a Windowsból ismert megoldásokhoz hasonlóan ablakozással (objektumok beablakozása) vagy a Shift gomb lent tartása mellett jelölhetünk ki. A kijelölést követően nincs más teendő, mint nyomjuk meg a modul alsó részén elhelyezkedő Számít gombot. Az eredmény a gomb alatt jelenik meg. 10

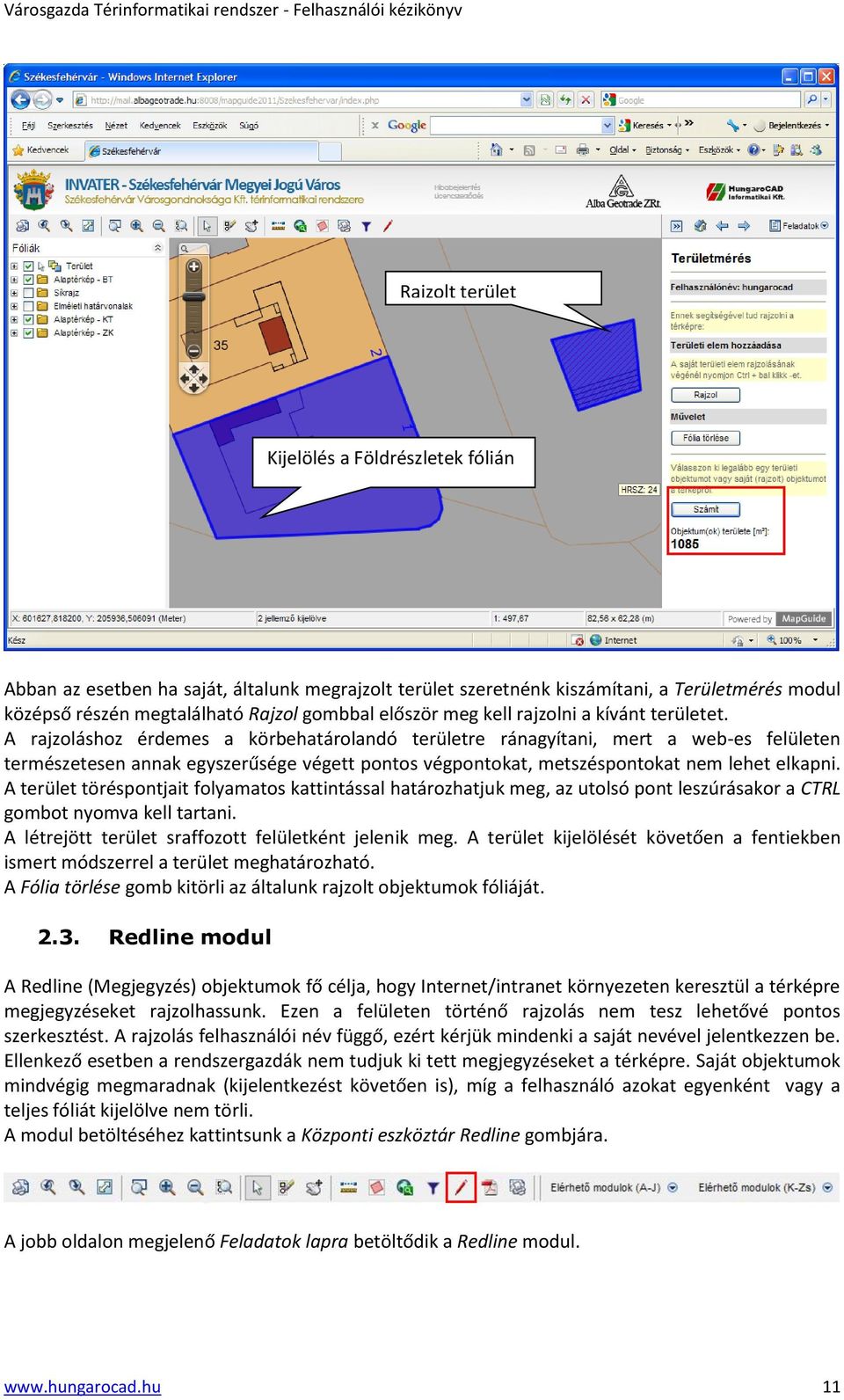

11 Rajzolt terület Kijelölés a Földrészletek fólián Abban az esetben ha saját, általunk megrajzolt terület szeretnénk kiszámítani, a Területmérés modul középső részén megtalálható Rajzol gombbal először meg kell rajzolni a kívánt területet. A rajzoláshoz érdemes a körbehatárolandó területre ránagyítani, mert a web-es felületen természetesen annak egyszerűsége végett pontos végpontokat, metszéspontokat nem lehet elkapni. A terület töréspontjait folyamatos kattintással határozhatjuk meg, az utolsó pont leszúrásakor a CTRL gombot nyomva kell tartani. A létrejött terület sraffozott felületként jelenik meg. A terület kijelölését követően a fentiekben ismert módszerrel a terület meghatározható. A Fólia törlése gomb kitörli az általunk rajzolt objektumok fóliáját Redline modul A Redline (Megjegyzés) objektumok fő célja, hogy Internet/intranet környezeten keresztül a térképre megjegyzéseket rajzolhassunk. Ezen a felületen történő rajzolás nem tesz lehetővé pontos szerkesztést. A rajzolás felhasználói név függő, ezért kérjük mindenki a saját nevével jelentkezzen be. Ellenkező esetben a rendszergazdák nem tudjuk ki tett megjegyzéseket a térképre. Saját objektumok mindvégig megmaradnak (kijelentkezést követően is), míg a felhasználó azokat egyenként vagy a teljes fóliát kijelölve nem törli. A modul betöltéséhez kattintsunk a Központi eszköztár Redline gombjára. A jobb oldalon megjelenő Feladatok lapra betöltődik a Redline modul. 11

12 Szimbólum és szöveg hozzáadása Szöveg megadásakor először is be kell gépelni a Szimbólum és szöveg hozzáadása terület Felirat: alatti ablakba a megjelenítendő szöveget, majd a Mehet gomb megnyomásával meg kell mutatni annak helyét. A szimbólum és a felirat mérete, illetve színe a Stílus menedzser segítségével szabályozható Vonal hozzáadása A rajzolás a vonal vagy vonallánc csomópontjainak megadásával történik. A rajzolás a CTRL gomb lenyomása melletti együttes kattintással fejezhető be. Megjegyzés szöveg itt is megadható a Felirat: alatti mező kitöltésével. A vonal színe és a típusa a Stílus menedzser segítségével szabályozható. Lásd később Poligon és kör hozzáadása Poligon rajzolás esetben is a csomópontok megadásával kezdődik a rajzolás. A rajzolás a CTRL gomb lenyomása melletti együttes kattintással fejezhető be. Megjegyzés szöveg itt is megadható a Felirat: alatti mező kitöltésével. A kör rajzolása, annak középpontjának és sugarának megadásával történhet. A szerkesztés közben vizuálisan kontrolálni tudjuk a sugár értékét. A poligon és kör színe, kitöltése a Stílus menedzser segítségével szabályozható. Lásd később Stílus Menedzser 12

13 A Stílus Menedzser segítségével szabályozhatjuk, hogy a rajzolandó objektumok milyen színnel, kitöltéssel, vonaltípussal, betűmérettel, stb. jelenjenek meg. A beállítások mindig csak a beállítást követő objektumok rajzolásakor lesznek érvényesek. Meglévő megjegyzés objektumok szerkesztésére, módosítására nincs lehetőség. A színek meghatározásához a mezőre kell kattintani. A beállítások elvégzését követően kattintsunk az OK gombra. Ilyenkor a program visszatér az Redline modul nyitó ablakára Megjegyzés objektumok törlése Amennyiben egy megjegyzés objektumot törölni szeretnék, először jelöljük ki őket. Egyszerre több objektum is kiválasztható a Shift gomb nyomva tartása mellett, illetve ha az egérrel ablakba foglaljuk az objektumokat. A kijelölést követően nyomjuk meg az Objektum törlése gombot Megjegyzés fólia törlése A teljes megjegyzés réteg is törölhető, ha a Fólia törlése gombot választjuk. Ebben az esetben minden megjegyzés objektum törlésre kerül, amit a felhasználó a térképre rajzolt Megjegyzések elmentése A megjegyzés objektumok automatikusan mentésre kerülnek. A mentéseket a program felhasználónként külön-külön tárolja. Így azokat törölni csak a saját bejelentkezett felületen keresztül lehet ÁLM - Általános lekérdező modul Az ÁLM modul betöltéséhez kattintsunk a Központi eszköztár ÁLM gombjára. A jobb oldalon megjelenő Feladatok lapra betöltődik az ÁLM modul. Az ÁLM több funkció alapjául is szolgál. Célja, hogy rugalmasan összeállítható lekérdezésekkel segítse a felhasználó munkáját. Az ÁLM egy WEB felületről elérhető SQL alapú lekérdező modul. A WEB-es felületről bárki elérheti és segítségével saját, egyedi lekérdezéseket lehet összeállítani. Az ÁLM lényege, hogy a rendszerben található térképi rétegek és a hozzájuk tartozó alfanumerikus adatok alapján tetszőleges lekérdezéseket készíthetünk. A lekérdezés eredménye a térképen megjeleníthető, az alfanumerikus adatok pedig táblázatos formátumban megtekinthetők, illetve elmenthetők. Az ÁLM-ben mindig csak azok az objektumok kérdezhetők le, melyek modulja már betöltésre került. Tehát ha például a közterületi eszközök közül szeretnénk lekérdezéseket végrehajtani, akkor először is a Közterületi Eszközök modult be kell tölteni. Alapállapotban az alaptérképre vonatkozó lekérdezéseket végezhetjük el. Megjegyeznénk, hogy az ÁLM csak az egyes adatmodellekben eltárolt adatok alapján tud lekérdezéseket, szűréseket végezni. 13

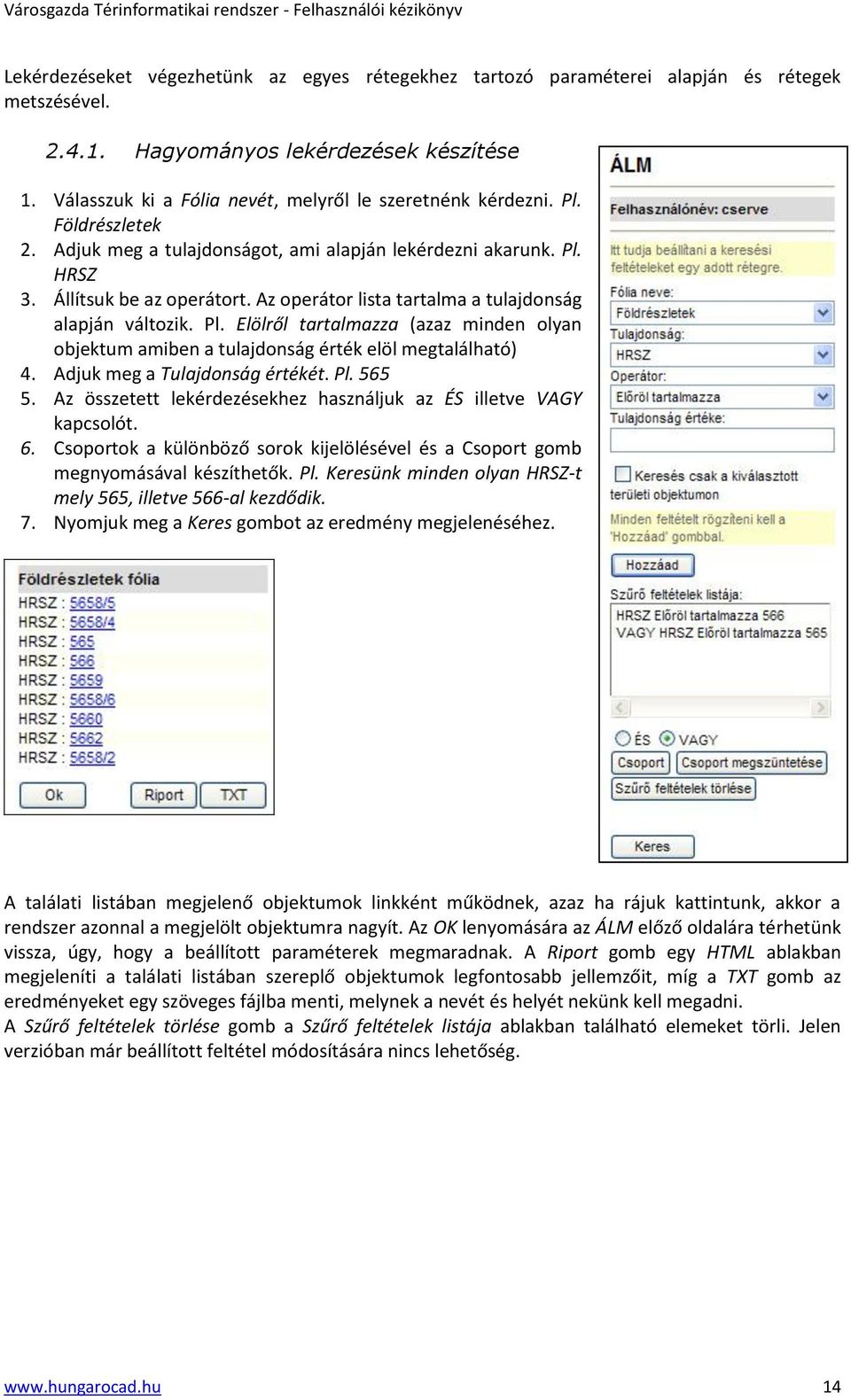

14 Lekérdezéseket végezhetünk az egyes rétegekhez tartozó paraméterei alapján és rétegek metszésével Hagyományos lekérdezések készítése 1. Válasszuk ki a Fólia nevét, melyről le szeretnénk kérdezni. Pl. Földrészletek 2. Adjuk meg a tulajdonságot, ami alapján lekérdezni akarunk. Pl. HRSZ 3. Állítsuk be az operátort. Az operátor lista tartalma a tulajdonság alapján változik. Pl. Elölről tartalmazza (azaz minden olyan objektum amiben a tulajdonság érték elöl megtalálható) 4. Adjuk meg a Tulajdonság értékét. Pl Az összetett lekérdezésekhez használjuk az ÉS illetve VAGY kapcsolót. 6. Csoportok a különböző sorok kijelölésével és a Csoport gomb megnyomásával készíthetők. Pl. Keresünk minden olyan HRSZ-t mely 565, illetve 566-al kezdődik. 7. Nyomjuk meg a Keres gombot az eredmény megjelenéséhez. A találati listában megjelenő objektumok linkként működnek, azaz ha rájuk kattintunk, akkor a rendszer azonnal a megjelölt objektumra nagyít. Az OK lenyomására az ÁLM előző oldalára térhetünk vissza, úgy, hogy a beállított paraméterek megmaradnak. A Riport gomb egy HTML ablakban megjeleníti a találati listában szereplő objektumok legfontosabb jellemzőit, míg a TXT gomb az eredményeket egy szöveges fájlba menti, melynek a nevét és helyét nekünk kell megadni. A Szűrő feltételek törlése gomb a Szűrő feltételek listája ablakban található elemeket törli. Jelen verzióban már beállított feltétel módosítására nincs lehetőség. 14

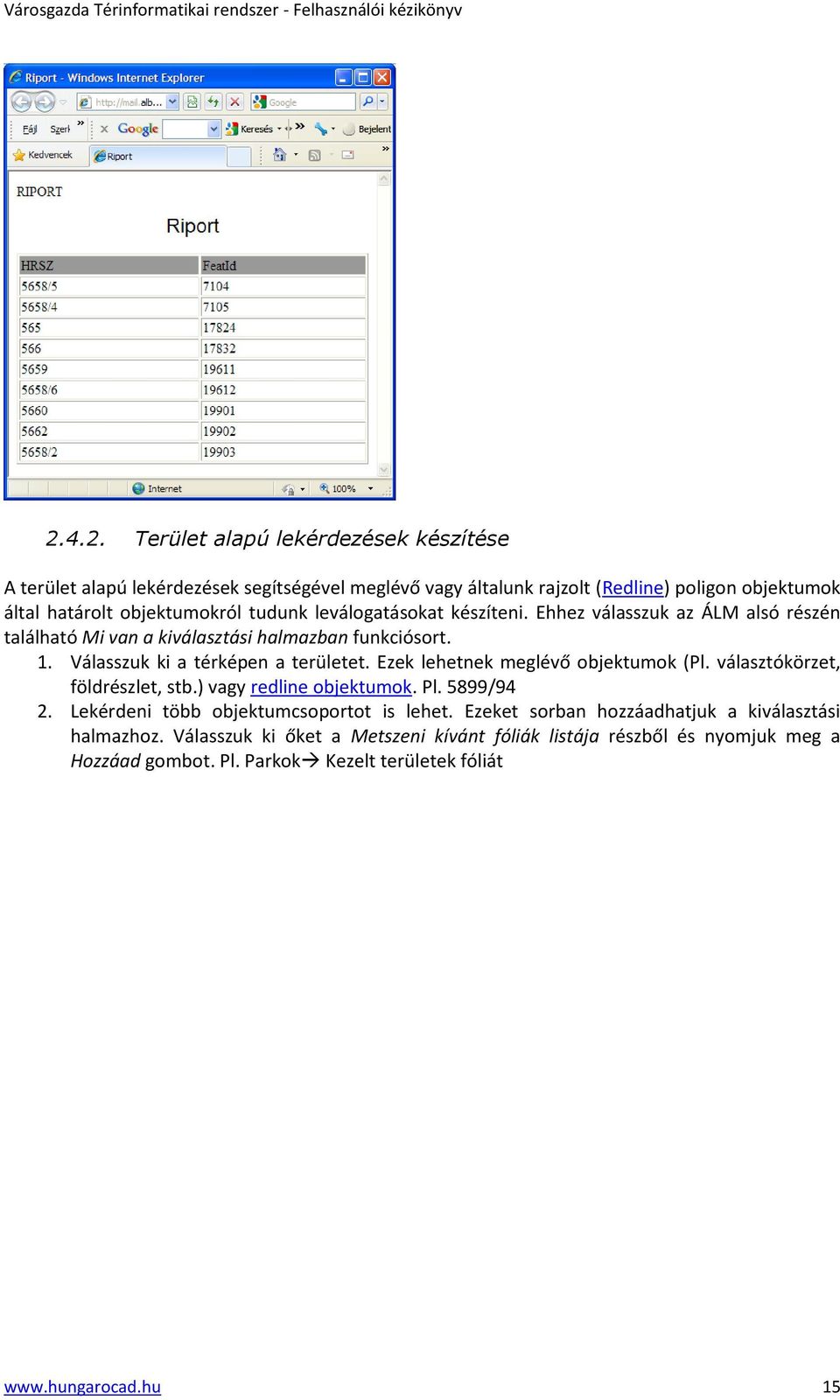

15 Terület alapú lekérdezések készítése A terület alapú lekérdezések segítségével meglévő vagy általunk rajzolt (Redline) poligon objektumok által határolt objektumokról tudunk leválogatásokat készíteni. Ehhez válasszuk az ÁLM alsó részén található Mi van a kiválasztási halmazban funkciósort. 1. Válasszuk ki a térképen a területet. Ezek lehetnek meglévő objektumok (Pl. választókörzet, földrészlet, stb.) vagy redline objektumok. Pl. 5899/94 2. Lekérdeni több objektumcsoportot is lehet. Ezeket sorban hozzáadhatjuk a kiválasztási halmazhoz. Válasszuk ki őket a Metszeni kívánt fóliák listája részből és nyomjuk meg a Hozzáad gombot. Pl. Parkok Kezelt területek fóliát 15

16 3. Ezt követően nyomjuk meg a Keres gombot az eredmények megtekintéséhez. 16

17 4. Figyelem: A bonyolultabb keresés esetében érdemes bekapcsolni a megjelenő opciók közül a Metszett geometria információk (be-ki) kapcsolót. Ekkor megnézhetjük minden egyes objektumról, hogy az milyen típusú (point-pont, line-vonal, polygon-poligon, multigeometrytöbbtípusú). Ha ugyanis két poligon csak érinti egymást, akkor a metszetük vonal vagy pont lesz. Ezeknek természetesen nem keletkezik területe csak az érintett vonal hossza értelmezhető. 5. Értelem szerűen ezeket ki kell venni a kiválasztási halmazból a pipa eltávolításával vagy használjuk az összes kikapcsolásához szükséges opciókat: Összes point Összes line Összes polygon Összes multigeometry 6. A multigeometry objektumokat bizonyos esetekben egyenként is meg kell vizsgálni, mert ezek nem csak vonal és poligon összességéből állhatnak elő, hanem a vonal, pont és poligon bármilyen formájú keverékéből. A legkönnyebben ezt úgy oldhatjuk meg, hogy kérünk egy riportot az eredményről és megnézzük, hogy vannak-e benne 0 érétket felvevő területek vagy épp hosszak, értelemszerűen annak függvényében, hogy milyen jellegű volt a lekérdezés. Segítség a fenti példa esetében: 1. Az Összes vonal és Összes pont eltávolítható. 2. riport gomb megnyomás után látni fogjuk, hogy maradt kettő 0-ás értékű terület 3. Ezek olyan multigeometriák, melyek vonalból és pontból állnak, így el kell távolítani őket a metszett halmazból. Ezt követően a riport már helyes értékeket fog adni. Megjegyzés: A multygeometry objektumtípusok a konvertálás során kerülnek a rendszerbe. Sajnos, hogy miért nem tudjuk. Valószínűleg a poligonok bonyolultsága okozza azt, hogy a DWG rajzban előállított objektumok a téradatbázisban ily módon konvertálódnak. 17

18 Összetett lekérdezések készítése Az összetett lekérdezések segítségével meglévő vagy általunk rajzolt (Redline) poligon objektumok által határolt objektumokról tudunk leválogatásokat készíteni úgy hogy közben azok tulajdonságai alapján is szűrést végzünk. Pl. 1. választókerületben található díszkutak, melynek anyaga kő. 1. Jelöljük ki a határoló objektumot a kijelölés gomb segítségével. Esetünkben az 1. választókerült poligonját. (kékké változik) 2. Az ALM-ben válasszuk ki a Fólia nevét, melyről le szeretnénk kérdezni. Pl. Díszkút-Ivókút 3. Adjuk meg a tulajdonságot, ami alapján lekérdezni akarunk. Pl. Anyaga 4. Állítsuk be az operátort. Az operátor lista tartalma a tulajdonság alapján változik. Pl. Elölről tartalmazza (azaz minden olyan objektum, amiben a tulajdonság érték elöl megtalálható). 5. Adjuk meg a Tulajdonság értékét. Pl. Kő 6. Kapcsoljuk be a Keresés csak a kiválasztott területi objektumon opciót. 7. Nyomjuk meg a Hozzáad gombot. 8. Nyomjuk meg a Keres gombot az eredmény megjelenéséhez. 9. A megjelenő lista objektumaira tetszés szerint kattinthatunk és a program megmutatja azok helyét a térképen. 10. A Riport gomb segítségével pedig nyomtatható táblázatot készíthetünk az eredményről. 18

19 3. Feladatok lap speciális moduljai 3.1. Burkolati jelek modul Modul betöltése, használata A Burkolati jelek betöltéséhez válasszuk a Feladatok lap vagy a Központi eszköztár Elérhető modulok (A-J) Burkolati jelek menüpontját. Ezt követően a Feladatok lapon megjelenő Burkolati jelek modul figyelmeztető része alatt nyomjuk meg a Betölt gombot. A betöltést követően a réteglistában bal oldalt M=1:5000-es lépték alatt megjelenik a Burkolati jelek fóliacsoport. A jobb oldalt a megváltozott menü szűrési és keresési feladatokra ad lehetőséget a réteg nevének, szűrő feltételének és értékének beállításával. A Keresés gomb megnyomását követően megjelennek az eredmények a Találati lista ablakban. Az eredmények egyenként vagy csoportosan is kiválasztható, amire a program automatikusan rá is nagyít. Az egyes objektumok 19

20 paraméterei a Tulajdonságok terület alatt megjelennek, a Riport gomb megnyomásával pedig táblázatos formában jeleníthetjük meg őket Modul eltávolítása A burkolati jelek objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Buszvárók modul Modul betöltése, használata A Buszmegállók betöltéséhez válasszuk a Feladatok lap vagy a Központi eszköztár Elérhető modulok (A-J) Buszmegállók menüpontját. A betöltést követően a réteglistában bal oldalt M=1:10000-es lépték alatt megjelenik a Buszvárók fóliacsoport, a Feladatok lapon pedig megjelennek a buszmegálló objektumokat kezelő opciók. A Buszvárók fóliacsoportot 4 különböző objektumtípus alkotja: - Buszmegálló szemetesek - Buszmegálló padok - Buszmegálló épületek - Buszmegállók A jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Új elem Új objektumot vehetünk fel a térképre és tölthetjük ki a hozzá tartozó adatokat - Módosít Meglévő objektum adatainak módosítása - Töröl Meglévő objektum törlése 20

21 - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Megnéz funkció (csatolt adatok megtekintése) A Megnéz gomb segítségével az objektum kijelölését követően az ahhoz tartozó adatokat tekinthetjük meg. Jelöljünk ki egy Buszmegálló objektumot a Kiválasztás gomb segítségével, majd nyomjuk meg a Megnéz gombot. Az objektumhoz tartozó adatok a Feladatok lap területen jelennek meg. Itt módosításra lehetőség nincs, viszont megnézhetjük az objektum élettörténetet a Történet gomb megnyomását követően egy Riport ablakban. (Élettörténetet lásd később ) 21

22 Új elem funkció (Új elem felvétele) Az Új elem gomb segítségével új objektumot vehetünk fel a térképre és tölthetjük ki a hozzá tartozó adatokat az Internetes felületen. Mivel több féle objektum felvitelére is lehetőségünk lehet (jelen esetben 4), elsőként ki kell választani azt, hogy milyen típusú objektumot szeretnék beszúrni. A kiválasztást követően nyomjuk meg az OK gombot, ennek függvényében jelenik meg a kitöltendő adatok listája. A kék színnel jelölt mezőket kötelező megadni. Ezek közül is az egyik legfontosabb az Adatmódosítás dátum mező, melynek nagy szerepe van az objektum élettörténetében. Abban az esetben ugyanis, ha ez a mező az előző értékhez képest változik, akkor a program az objektumot és annak adatait lemásolja és eltárolja, hogy bármikor vissza lehessen nézni az egyes adatokhoz tartozó adatsorokat. A dátum mező formátuma: ÉÉÉÉ-HH-NN (pl ). Az objektum helyét megadhatjuk grafikusan az X;Y gomb megnyomásával és a hely leszúrásával vagy az x és y koordináta numerikus megadásával. Figyelem: A rendszer csak EOV koordinátákat fogad el! Az adatok kitöltését követően nyomjuk meg a z Elküld gombot. Amennyiben valamilyen fontos mezőt nem vagy helytelenül töltünk ki a program üzenetet küld és piros színnel megjelöli a hibás mezőket. Amennyiben az adatok helyesek, az objektum felkerül a térképre. Megjegyzés: Ez a funkció csak a megfelelő jogosultsági szint mellett érhető el! 22

23 Módosítás funkció (Meglévő adatok módosítása) Meglévő objektum adatainak módosítását végezhetjük el, amennyiben először kijelöljük az objektumot, majd megnyomjuk a Módosít gombot. A kék színnel jelölt mezőket kötelező megadni. Ezek közül is az egyik legfontosabb az Adatmódosítás dátum mező, melynek nagy szerepe van az objektum élettörténetében. Abban az esetben ugyanis ha ez a mező az előző értékhez képest változik, akkor a program az objektum adatait lemásolja és eltárolja, hogy bármikor vissza lehessen nézni az egyes adatokhoz tartozó adatsorokat. Ezt hívjuk az objektum élettörténetének. A dátum mező formátuma: ÉÉÉÉ-HH-NN (pl ). Az Elküld gomb megnyomását követően az adatok módosításra kerülnek, a program pedig visszatér a modulnak megfelelő alapértelmezett állapotba. Az élettörténet kezelésére a parkok modul leírásánál találunk részletes példát. Megjegyzés: Ez a funkció csak a megfelelő jogosultsági szint mellett érhető el! Töröl funkció (Objektum törlése) A töröl gomb segítségével meglévő objektumokat törölhetünk a térképről. Természetesen itt is először a törlendő objektumot kell kijelölni, majd megnyomni a Töröl gombot. A törlés előtt egy figyelmezető ablak jelenik meg, hogy valóban szeretnénk-e az objektumot törölni!? Az OK megnyomását követően az objektum törlésre kerül. Az objektum a rendszerből véglegesen nem törlődik, csak törölt állapotot kap az adatbázisban. A rendszergazda a törölt objektumokat az Autodesk MapGuide Studio-ban vagy az AutoCAD Map-ben vissza tudja állítani. 23

24 Megjegyzés: Ez a funkció csak a megfelelő jogosultsági szint mellett érhető el! Feltölt gomb (Dokumentumok csatolása) A Feltölt gomb segítségével meglévő objektumhoz tudunk dokumentumokat feltölteni. Először is jelöljük ki az objektumot, amihez dokumentumot szeretnénk feltölteni, majd nyomjuk meg a Feltölt gombot. A jobb oldalon megjelenő területen látszik, az egyes objektumhoz rendelkezésre álló 5 dokumentum csatolási opció. Amennyiben már van csatolás, azok kék színű linkekkel jelennek meg. A link mellett található Töröl gombbal eltávolíthatjuk az objektumhoz kapcsolt dokumentumot. Feltöltés folyamata: 1. Elsőként megjelöljük azt az üres helyet ahová az objektumot fel szeretnénk tölteni. <Üres hely> mező előtti gombocskával. 2. A Címe mező alatt megadjunk annak a linknek a nevét, amit meg szeretnénk jeleníteni, majd a kliens oldalon. 3. A Tallózás gomb segítségével kiválasztjuk a feltöltendő objektumot. 4. Nyomjuk meg a Feltölt gombot. A program a szerverre másolja a megjelölt dokumentumot. A dokumentum az Interneten használt fájlnév-szabályok miatt átnevezésre kerül! Megjegyzés: Ez a funkció csak a megfelelő jogosultsági szint mellett érhető el! 24

25 Kapcsolat az ÁLM-el Az ÁLM modulban a következő Buszmegálló objektumok kérdezhetők le tulajdonságaik alapján vagy terület alapú metszéssel: - Buszmegálló - Buszmegálló épületek - Buszmegálló szemetesek - Buszmegálló padok Példák: - Tulajdonság alapján: Keressük azokat a buszmegállókat, ahol az öböl burkolata aszfalt. - Területmetszéssel: Keressük a 10. kerületben megtalálható buszmegálló szemeteseket Modul eltávolítása A buszmegállók objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Fekvőrendőrök modul Modul betöltése, használata A Fekvőrendőrök betöltéséhez válasszuk a Feladatok lap vagy a Központi eszköztár Elérhető modulok (A-J) Fekvőrendőrök menüpontját. Ezt követően a Feladatok lapon megjelenő Fekvőrendőrök modul használatot figyelmeztető része alatt nyomjuk meg a Betölt gombot. A betöltést követően a réteglistában bal oldalt megjelenik a Fekvőrendőr fóliacsoport. A fekvőrendőr objektumokhoz attributális adat nem párosul ezért a modulban semmilyen kezelő/módosító parancs nem érhető el. Az objektum fölé mozgatva a kurzort megjeleníthető a fekvőrendőr objektum neve és területe Modul eltávolítása A fekvőrendőr objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Fizető parkolók modul Modul betöltése, használata 25

26 A Fizető parkolók betöltéséhez válasszuk a Feladatok lap vagy a Központi eszköztár Elérhető modulok (A-J) Fizető parkolók menüpontját. A betöltést követően a réteglistában bal oldalt M=1:25000-es lépték alatt megjelenik a Fizető parkolók fóliacsoport, a Feladatok lapon pedig megjelennek a fizető parkoló objektumokat kezelő opciók. A fóliacsoport több különböző réteget tartalmaz: - Fizető parkolók (zónák szerint tematikázva) - Járművektől elzárt területek - parkolóórák A fizető parkolók modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Új elem Új objektumot vehetünk fel a térképre és tölthetjük ki a hozzá tartozó adatokat - Módosít Meglévő objektum adatainak módosítása - Töröl Meglévő objektum törlése - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel a parkolóórákra és fizető parkoló objektumokra jellemző funkciók teljesen megegyeznek a Buszmegállók modulban ismertetekkel (Megnéz, Új elem, Módosít, Töröl, Feltölt), így itt külön nem térünk ki rá. A különbség igazából csak annyi, hogy új elemként parkolóórát lehet felvinni, hisz a fizető parkolók poligon típusú objektumok, melyek pontos rajzolása a web-es felületen nem megoldható. 26

27 Kapcsolat az ÁLM-el Az ÁLM modulban a következő Fizető parkoló objektumok kérdezhetők le tulajdonságaik alapján vagy terület alapú metszéssel: - Fizető parkolók - Parkoló órák Példák: - Tulajdonság alapján: Keressük azokat a parkoló órákat, melyek sárga parkoló zónát felügyelnek. - Területmetszéssel: Meg szeretnénk tudni, hogy hány darab fizető parkoló hely van a VIII. választókerületben? Modul eltávolítása A fizető parkolók objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Forgalomtechnika modul (KRESZ) Modul betöltése, használata A Forgalomtechnikai objektumok betöltéséhez válasszuk a Feladatok lap vagy a Központi eszköztár Elérhető modulok (A-J) Forgalomtechnika menüpontját. Ezt követően a Feladatok lapon megjelenő Forgalomtechnika modul használatra figyelmeztető része alatt nyomjuk meg a Betölt gombot. A betöltést követően a réteglistában bal oldalt M=1:5000-es lépték alatt megjelenik a Forgalomtechnika fóliacsoport. A jobb oldalt a megváltozott menü szűrési és keresési feladatokra ad lehetőséget a réteg nevének, szűrő feltételének és értékének beállításával. A Keresés gomb megnyomását követően megjelennek az eredmények a Találati lista ablakban. Az eredmények egyenként vagy csoportosan is kiválasztható az ablakban, amire a program automatikusan meg is próbál ránagyítani. Az egyes objektumok paraméterei a Tulajdonságok terület alatt megjelennek, a Riport gomb megnyomásával pedig táblázatos formában jeleníthetjük meg az adatokat. A forgalomtechnikai modul szoros összeköttetésben áll a Burkolati jelek modullal, mert a nem tábla jellegű forgalomtechnikai objektumok (felfestések, kanyarodást jelző nyilak, stb.) megjelenítése csak onnan érhető el. A Kijelölt elem(ek) megtekintése gomb segítségével információt kapunk az egyes objektumokról a Tulajdonságok rész alatt, melyet riport formájában is megjeleníthetünk a Riport gomb megnyomását követően. Adatmódosításra a web-es felületen nincs lehetőség, azt a HunForg program segítségével kell elvégezni. 27

28 Modul eltávolítása A forgalomtechnika modul objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Hidak modul Modul betöltése, használata A Hidak betöltéséhez válasszuk a Feladatok lap Hidak menüpontját. A betöltést követően a réteglistában bal oldalt megjelenik a Hidak fóliacsoport, a Feladatok lapon pedig megjelennek a híd objektumokat kezelő opciók. A fóliacsoport több különböző réteget tartalmaz. Ezekből csak a híd objektumot szimbolizáló réteg (Híd objektum) kezelhető a modulban. A híd modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Módosít Meglévő objektum adatainak módosítása - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel a híd objektumokra jellemző funkciók teljesen megegyeznek a Buszmegállók modulban ismertetekkel (Megnéz, Módosít, Feltölt), így itt külön nem térünk ki rá. A különbség igazából annyi, hogy Új elem feltöltése vagy meglévő Törlése a web-es felületen nem érhető el. 28

29 A feltöltött dokumentumok között a legfontosabb a Hídtörzslap. Ezek jelen pillanatban MS Word dokumentumok. Amennyiben ez változik, akkor azt újból fel kell tölteni és a hídhoz tartozó adatokat is módosítani kell a Módosít gombbal. A kettő egymással nincs kapcsolatban, külön-külön el kell végezni az adatmódosítást. A DWG fájlformátumú műszaki rajzot össze kell tömöríteni (ZIP), mert különben a web-es felületről nem lehet megnyitni. A DWG állományokat a böngészők nem kezelik. Ezért is ajánlatos (és készült is) egy DWF fájl a műszaki rajzokról. A DWF-hez ugyanis letölthető olyan ingyenes bedolgozó modul, ami biztosítja a web-es környezetben történő megjelenítést (Autodesk Design Review) Kapcsolat az ÁLM-el Az ÁLM modulban a következő Híd objektumok kérdezhetők le tulajdonságaik alapján vagy terület alapú metszéssel: - Híd objektum Modul eltávolítása A hidak modul objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot. 29

30 3.7. Jelzőlámpás csomópontok modul Modul betöltése, használata A Jelzőlámpás csomópontok betöltéséhez válasszuk a Feladatok lap vagy a Központi eszköztár Elérhető modulok (A-J) Jelzőlámpás csomópontok menüpontját. A betöltést követően a réteglistában bal oldalt megjelenik a Jelzőlámpás csomópontok fóliacsoport, a Feladatok lapon pedig megjelennek a jelzőlámpás csomópont objektumokat kezelő opciók. A fóliacsoport több különböző réteget tartalmaz. Ezekből csak a csomópontot szimbolizáló réteg (Jelzőlámpás csomópont száma) kezelhető a modulban. A Jelzőlámpás csomópontok modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel a Jelzőlámpás csomópontok objektumokra jellemző funkciók teljesen megegyeznek a Buszmegállók modulban ismertetekkel (Megnéz, Feltölt), így itt külön nem térünk ki rá. A különbség igazából annyi, hogy Új elem feltöltése vagy meglévő Módosítása, Törlése a web-es felületen nem érhető el Kapcsolat az ÁLM-el 30

31 Az ÁLM modulban a következő Jelzőlámpás csomópontok objektumok kérdezhetők le tulajdonságaik alapján vagy terület alapú metszéssel: - Jelzőlámpás csomópontok száma Modul eltávolítása A Jelzőlámpás csomópontok modul objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Közmű modul Modul betöltése, használata A Közműhálózatok betöltéséhez válasszuk a Feladatok lap vagy a Központi eszköztár Elérhető modulok (K-Zs) Közmű menüpontját. A Feladatok lapon megjelenik a közmű állományok betöltésére készített kezelőfelület. A közmű szakági rajzok DWF technológián alapulnak, azaz szakáganként egyegy DWF fájlt töltenek rá a térképi ablakra Közmű szakági rajz betöltése: 1. Válasszuk ki a betöltendő szakági rajzot a Fólia csoportok alatti listából. (pl. Ivóvíz szakág) 2. A kiválasztott szakág fólialistája betöltődik az alatta elhelyezkedő ablakba. 3. Igény szerint vegyük ki a pipát azoknak a rétegeknek a neve elöl, melyeket nem szeretnénk betölteni. Amennyiben minden pipa bekapcsolva marad, úgy a szakág minden fóliája betöltésre kerül. Nyomjuk meg a Be gombot. 4. A szakág betöltődik és a térkép bal oldalán elhelyezkedő rétegkezelőbe megjelenik a szakági rajz, a modulban pedig + jel kerül a közmű szakág neve elé. 31

32 Szakági rajzon belüli fóliák eltávolítása: Igény szerint vegyük ki a pipát azoknak a rétegeknek a neve elöl, melyeket nem szeretnénk betölteni, majd nyomjuk meg a Be gombot Közmű szakági rajz eltávolítása 1. Válasszuk ki a kikapcsolandó szakági rajzot a Fólia csoportok alatti listából. (pl. +Ivóvíz szakág). Csak olyan szakági rajz távolítható el, mely előzőleg be lett töltve, azaz neve előtt a + jel megtalálható. 2. A kiválasztott szakág fólialistája betöltődik az alatta elhelyezkedő ablakba. 3. Nyomjuk meg a Ki gombot. A szakág a rajzból törlődni fog. Jelen verzióba egyidejűleg csak egy közmű szakági rajz tölthető be, illetve távolítható el Közterületi eszközök modul Modul betöltése, használata A Közterületi eszközök betöltéséhez válasszuk a Feladatok lap vagy a Központi eszköztár Elérhető modulok (K-Zs) Közterületi eszközök menüpontját. A betöltést követően a réteglistában bal oldalt M=1:10000-es lépték alatt megjelennek a Közterületi eszközök fóliacsoport (kivéve a Játszóterek ellenőrzési jegyzőkönyvei, mert azok bármilyen térképi léptékben láthatók), a Feladatok lapon pedig 32

33 megjelennek a közterületi eszközök objektumokat kezelő opciók. A fóliacsoport több különböző réteget tartalmaz: - Játszóterek ellenőrzési jegyzőkönyvei - Játszótér (játszótéri játékok egyenként) - Kutyatoalett - Sporteszköz - Szemetes - Utcabútor - Egyéb (egyéb közterületi eszközök. Pl. védőrács, zászlórúd) A Közterületi eszközök modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Új elem Új objektumot vehetünk fel a térképre és tölthetjük ki a hozzá tartozó adatokat - Módosít Meglévő objektum adatainak módosítása - Töröl Meglévő objektum törlése - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel a közterületi eszközök objektumokra jellemző funkciók teljesen megegyeznek a Buszmegállók modulban ismertetekkel (Megnéz, Új elem, Módosít, Töröl, Feltölt), így itt külön nem térünk ki rá. 33

34 A Játszóterek ellenőrzési jegyzőkönyvei rétegre azért volt szükség, hogy a játszótér egészére vonatkozó dokumentumokat csatolni tudjuk és le tudjuk kérdezni Kapcsolat az ÁLM-el Az ÁLM modulban a következő Közterületi eszköz objektumok kérdezhetők le tulajdonságaik alapján vagy terület alapú metszéssel: - Játszóterek ellenőrzési jegyzőkönyvei - Játszótér - Kutyatoalett - Sporteszköz - Szemetes - Utcabútor - Egyéb Példák: - Tulajdonság alapján: Keressük a 2. választókerületben található fémvázas padokat. - Területmetszéssel: Keressük a Zichy ligetben található összes közterületi bútort Modul eltávolítása A közterületi eszköz objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Nyílt vízfolyások modul Modul betöltése, használata A Nyílt vízfolyások betöltéséhez válasszuk a Feladatok lap vagy a Központi eszköztár Elérhető modulok (K-Zs) Nyílt vízfolyások menüpontját. A betöltést követően a réteglistában bal oldalt megjelenik a Nyílt vízfolyások fóliacsoport, a Feladatok lapon pedig megjelennek a vízfolyások keresztszelvényeit kezelő opciók. A fóliacsoport több különböző réteget tartalmaz: - Keresztszelvények - Nyílt vízfolyások (DWF rajz) A Nyílt vízfolyások modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Új elem Új objektumot vehetünk fel a térképre és tölthetjük ki a hozzá tartozó adatokat - Módosít Meglévő objektum adatainak módosítása - Töröl Meglévő objektum törlése - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel a nyílt vízfolyások keresztszelvényeire vonatkozó funkciók teljesen megegyeznek a Buszmegállók modulban ismertetekkel (Megnéz, Új elem, Módosít, Töröl, Feltölt), így itt külön nem térünk ki rá. 34

35 A nyílt vízfolyások rajzi elemei DWF állományból jönnek egy rajzként a térkép fölé vetítve. A keresztszelvények pontszerű objektumként történt felvitelére azért volt szükség, hogy az ÁLM modulban kereséseket és szűréseket tudjunk végezni Kapcsolat az ÁLM-el Az ÁLM modulban a következő Nyílt vízfolyás objektumok kérdezhetők le tulajdonságaik alapján vagy terület alapú metszéssel: - Keresztszelvények Példák: - Tulajdonság alapján: Keressük a 80-as vagy kisebb átmérőjű átereszeket. - Területmetszéssel: Keressük az általunk körberajzolt területen (redline) az átereszeket Modul eltávolítása A nyílt vízfolyások objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Parkok modul Modul betöltése, használata 35

36 A Parkok betöltéséhez válasszuk a Feladatok lap vagy a Központi eszköztár Elérhető modulok (K-Zs) Parkok menüpontját. A betöltést követően a réteglistában bal oldalt megjelenik Parkok fóliacsoport, a Feladatok lapon pedig megjelennek a parkokat kezelő opciók. A fóliacsoport több különböző réteget tartalmaz: - Falirat típusú rétegek: Közhasznú kaszálás feliratai, Kezelt területek feliratai, Tanösvény feliratai, Önkormányzati kaszálás feliratai - Kezelt területek blokkok - Kezelt területek - Tanösvény Bürü híd - Tanösvény - Önkormányzati kaszálás - Közhasznú kaszálás A Parkok modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Módosít Meglévő objektum adatainak módosítása - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel a park objektumokra vonatkozó funkciók teljesen megegyeznek a Buszmegállók modulban ismertetekkel (Megnéz, Módosít, Feltölt), így itt külön nem térünk ki rá. 36

37 A parkok rajzelemei SDF állományból jönnek és az objektumokhoz adatok vannak kapcsolva. A Kezelt területek fóliaréteg tematikázva van a Terület típusa szerint. Ha ezt az értéket változtatjuk, akkor a térképen az objektum színt vált. Nézzünk erre egy példát (Park objektum élettörténete): 1. A Zichy liget egyik parkterületét módosítani szeretnénk, mert megváltozott a típusa. Jelöljük ki az objektumot és nyomjuk meg a Módosít gombot. Láthatjuk, hogy a Terület típus jelen esetben cserjefolt, a Módosítás dátuma pedig Írjuk át a Módosítás dátum mezőt a mai dátumra és Terület típusa mezőt pedig állítsuk gyep értékre, majd nyomjuk meg az Elküld gombot. A képernyőn megjelenik egy figyelmezető ablak: 37

38 Mivel megváltozott a Módosítás dátuma mező értéke ezért a rendszer az objektum élettörténetét rögzíteni szeretné. Az OK gomb megnyomását követően ez meg is történik. Ha a Mégse gombot válasszuk, akkor a módosítások nem lépnek érvénybe. 3. Ha lekérdezzük ezt követően az új objektumot a Megnéz gomb segítségével, akkor láthatjuk az új értéket. 4. A Történt gomb, megnyomásával ellenőrizhetjük a terület adatait és láthatjuk, hogy milyen élettörténeti változásokon ment keresztül. 38

39 Kapcsolat az ÁLM-el Az ÁLM modulban a következő pad objektumok kérdezhetők le tulajdonságaik alapján vagy terület alapú metszéssel: - Kezelt területek blokkok - Kezelt területek - Tanösvény Bürü híd - Tanösvény - Önkormányzati kaszálás - Közhasznú kaszálás Példák: - Tulajdonság alapján: Keressük a gyeppel vagy murvával borított területeket. - Területmetszéssel: Keressük a Zichy ligetben megtalálható virágágyásokat Modul eltávolítása A parkok objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Síkosságmentesítés modul Modul betöltése, használata A Síkosságmentesítés betöltéséhez válasszuk a Feladatok lap vagy a Központi eszköztár Elérhető modulok (K-Zs) Síkosságmentesítés menüpontját. A betöltést követően a réteglistában bal oldalt megjelenik a Síkosságmentesítés fóliacsoport, a Feladatok lapon pedig megjelennek a síkosságmentesítés kezelő opciók. A fóliacsoport több különböző réteget tartalmaz: - Járda kézi takarítása - Járda gépi takarítása 1-8. sz. járat (8 réteg) 39

40 - I-IV. ütem 1-6. sz. járat (24 réteg) A Síkosságmentesítés modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Módosít Meglévő objektum adatainak módosítása - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel a síkosságmentesítés szakaszokra vonatkozó funkciók teljesen megegyeznek a Buszmegállók modulban ismertetekkel (Megnéz, Módosít, Feltölt), így itt külön nem térünk ki rá. A síkosságmentesítés rajzi elemei SDF állományból jönnek, melyek ütemenként és járatonként különkülön rétegenként vannak feltüntetve. Abban az esetben, ha egy bizonyos hely síkosság mentesítésére vagyunk kíváncsiak, akkor előbb navigáljunk a Keresés modullal az adott helyre, majd kapcsoljuk be a Síkosságmentesítés modult. Amennyiben látunk a hely előtt járatot szimbolizáló vonalat, úgy ott történik síkosságmentesítés. Ha vonal fölé állunk, akkor le tudjuk olvasni, hogy melyik ütem melyik járatáról van szó Kapcsolat az ÁLM-el Az ÁLM modulban a következő síkosságmentesítés objektumok kérdezhetők le tulajdonságaik alapján vagy terület alapú metszéssel: 40

41 - Járda kézi takarítása - Járda gépi takarítása 1-8. sz. járat (8 réteg) - I-IV. ütem 1-6. sz. járat (24 réteg) Példák: - Tulajdonság alapján: Keressük Mikszáth Kálmán utcán történő síkosságmentesítési ütemet és szakasz(oka)t. - Területmetszéssel: Keressük a X. választókerültben van-e olyan járda, melyet síkosság mentesítünk Modul eltávolítása A síkosságmentesítés objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Vasúti átjárók modul Modul betöltése, használata A Vasúti átjárók betöltéséhez válasszuk a Feladatok lap vagy a Központi eszköztár Elérhető modulok (K-Zs) Vasúti átjárók menüpontját. A betöltést követően a réteglistában bal oldalt megjelenik a Vasúti átjárók fóliacsoport, a Feladatok lapon pedig megjelennek a vasúti átjárók objektumokat kezelő opciók. Bizonyos rétegek csak M=1:10000-es lépték alatt jelennek meg. A fóliacsoport több különböző réteget tartalmaz: - Vasúti átjárók alaprétegei (DWF réteg) - Láthatósági háromszög - Vasúti átjáró azonosító A Vasúti átjáró modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Módosít Meglévő objektum adatainak módosítása - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel a vasúti átjárók azonosítójára vonatkozó funkciók teljesen megegyeznek a Buszmegállók modulban ismertetekkel (Megnéz, Módosít, Feltölt), így itt külön nem térünk ki rá. 41

42 A vasúti átjárók alaprétegeinek rajzi elemei DWF állományból jönnek. Kapcsolt dokumentumokat és adatokat az átjárókat szimbolizáló azonosítóhoz tudjuk kapcsolni. Itt találhatók a Vasúti átjáró helyszínelésére vonatkozó jegyzőkönyvek is Kapcsolat az ÁLM-el Az ÁLM modulban a következő síkosságmentesítés objektumok kérdezhetők le tulajdonságaik alapján vagy terület alapú metszéssel: - Vasúti átjáró azonosító Példák: - Tulajdonság alapján: Keressük a Gőzmalom utcában található vasúti átkelő adatait - Területmetszéssel: Keressük, hogy egy bizonyos földrészlet metszi valamelyik vasúti átjárót Modul eltávolítása A vasúti átjárók objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Választókerületek modul 42

43 Modul betöltése, használata A Választókerületek betöltéséhez válasszuk a Feladatok lap vagy a Központi eszköztár Elérhető modulok (K-Zs) Választókerületek menüpontját. Ezt követően a Feladatok lapon megjelenő Választókerületek modul használatot figyelmeztető része alatt nyomjuk meg a Betölt gombot. A betöltést követően a réteglistában bal oldalt megjelenik a Választókerületek fóliacsoport. A választókerült objektumokhoz attributális adat nem párosul ezért a modulban semmilyen kezelő/módosító parancs nem érhető el. Az objektum fölé mozgatva a kurzort megjeleníthető a választókerület objektum száma Modul eltávolítása A választókerületek objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Zárt csapadékcsatorna hálózat modul Modul betöltése, használata A zárt csapadékcsatorna hálózat betöltéséhez válasszuk a Feladatok lap vagy a Központi eszköztár Elérhető modulok (K-Zs) Zárt csapadékcsatorna hálózat menüpontját. Ezt követően a Feladatok lapon megjelenő Zárt csapadékcsatorna hálózat modul használatot figyelmeztető része alatt nyomjuk meg a Betölt gombot. A betöltést követően a réteglistában bal oldalt megjelenik a Zárt csapadékcsatorna hálózat fóliacsoport. Az egyes objektumok fölé állva megjelennek a rá jellemző attributális rétegek. A zárt csapadékcsatorna hálózatot AutoCAD környezetben szerkesztik és egy segédprogram segítéségével kerülnek csatolásra a csatornaszakaszra, illetve aknára jellemző adatok. A webes felületen adatmódosítási lehetőség nincs. 43

44 A betöltött csapadékcsatorna hálózat alábbi rétegei kérdezhetők le az előzetes kijelölést követően a modulban megtalálható Riport gomb segítségével: - Aknák - Gravitációs csapadékcsatorna - Gyűjtő csapadékcsatorna - Gyűjtő egyesített csatorna - Bekötővezeték Csatornahálózat: Aknák: 44

45 Modul eltávolítása A zárt csapadékcsatorna hálózat objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Díszkutak, ivókutak modul Modul betöltése, használata A Díszkutak, ivókutak betöltéséhez válasszuk a Feladatok lap vagy a Központi eszköztár Elérhető modulok (A-J) Díszkutak menüpontját. A betöltést követően a réteglistában bal oldalt megjelenik a Díszkutak, ivókutak fóliacsoport, a Feladatok lapon pedig megjelennek a díszkutak objektumokat kezelő opciók. A fóliacsoport egyetlen réteget tartalmaz: - Diszkút-Ivókút A Díszkutak, ivókutak modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Új elem Új objektumot vehetünk fel a térképre és tölthetjük ki a hozzá tartozó adatokat - Módosít Meglévő objektum adatainak módosítása - Töröl Meglévő objektum törlése - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel a díszkutak objektumokra jellemző funkciók teljesen megegyeznek a Buszmegállók modulban ismertetekkel (Megnéz, Új elem, Módosít, Töröl, Feltölt), így itt külön nem térünk ki rá. 45

46 Kapcsolat az ÁLM-el Az ÁLM modulban a következő Közterületi eszköz objektumok kérdezhetők le tulajdonságaik alapján vagy terület alapú metszéssel: - Diszkút-Ivókút Példák: - Tulajdonság alapján: Keressük az Alba Regia Építőipari Vállalat által alkotott díszkutakat. - Területmetszéssel: Keressük az 1. választókerületben található összes díszkutak Modul eltávolítása A Díszkutak, ivókutak objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Szobrok, műemlékek modul Modul betöltése, használata A Szobrok, műemlékek betöltéséhez válasszuk a Feladatok lap vagy a Központi eszköztár Elérhető modulok (K-Zs) Szobrok, műemlékek menüpontját. A betöltést követően a réteglistában bal oldalt megjelenik a Szobrok, műemlékek fóliacsoport, a Feladatok lapon pedig megjelennek a Szobrok, műemlékek objektumokat kezelő opciók. A fóliacsoport több réteget tartalmaz: - Domborművek - Emléktáblák 46

47 - Épületplasztikák - Szobrok A Szobrok, műemlékek modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Új elem Új objektumot vehetünk fel a térképre és tölthetjük ki a hozzá tartozó adatokat - Módosít Meglévő objektum adatainak módosítása - Töröl Meglévő objektum törlése - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel a Szobrok, műemlékek objektumokra jellemző funkciók teljesen megegyeznek a Buszmegállók modulban ismertetekkel (Megnéz, Új elem, Módosít, Töröl, Feltölt), így itt külön nem térünk ki rá Kapcsolat az ÁLM-el Az ÁLM modulban a következő Szobrok, műemlékek objektumok kérdezhetők le tulajdonságaik alapján vagy terület alapú metszéssel: - Domborművek - Emléktáblák - Épületplasztikák - Szobrok Példák: 47

48 - Tulajdonság alapján: Keressük a Kisfaludi Strobl Zsigmond által alkotott szobrokat. - Területmetszéssel: Keressük az 1. választókerületben található összes épületplasztikát Modul eltávolítása A Szobrok, műemlékek objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Szemetes-konténer tárolók modul Modul betöltése, használata A Szemetes-konténer tárolók betöltéséhez válasszuk a Feladatok lap vagy a Központi eszköztár Elérhető modulok (K-Zs) Szemetesek menüpontját. A betöltést követően a réteglistában bal oldalt megjelenik a Szemetes-konténer tárolók fóliacsoport, a Feladatok lapon pedig megjelennek a Szemetes-konténer tárolók objektumokat kezelő opciók. A fóliacsoport egy réteget tartalmaz: - Szemetes-konténer tárolók A Szemetes-konténer tárolók modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Új elem Új objektumot vehetünk fel a térképre és tölthetjük ki a hozzá tartozó adatokat - Módosít Meglévő objektum adatainak módosítása - Töröl Meglévő objektum törlése - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel a Szemetes-konténer tároló objektumokra jellemző funkciók teljesen megegyeznek a Buszmegállók modulban ismertetekkel (Megnéz, Új elem, Módosít, Töröl, Feltölt), így itt külön nem térünk ki rá. 48

49 Kapcsolat az ÁLM-el Az ÁLM modulban a következő Szemetes-konténer tároló objektumok kérdezhetők le tulajdonságaik alapján vagy terület alapú metszéssel: - Szemetes-konténer tárolók Példák: - Tulajdonság alapján: Keressük azokat a Szemetes-konténer tárolókat,melyek helye Park. - Területmetszéssel: Keressük az 1. választókerületben található Szemetes-konténer tárolókat Modul eltávolítása A Szemetes-konténer tárolók objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Erdők modul Modul betöltése, használata Az Erdők betöltéséhez válasszuk a Feladatok lap vagy a Központi eszköztár Elérhető modulok (A-J) Erdők menüpontját. A betöltést követően a réteglistában bal oldalt megjelenik a Erdők fóliacsoport, a Feladatok lapon pedig megjelennek az erdő objektumokat kezelő opciók. A fóliacsoport több különböző réteget tartalmaz: 49

50 - Külterületi erdők - Belterületi erdők Az Erdők modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Módosít Meglévő objektum adatainak módosítása - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel az Erdő objektumokra jellemző funkciók megegyeznek a Buszmegállók modulban ismertetekkel (Megnéz, Módosít, Feltölt), így itt külön nem térünk ki rá Kapcsolat az ÁLM-el Az ÁLM modulban a következő erdő objektumok kérdezhetők le tulajdonságaik alapján vagy terület alapú metszéssel: - Külterületi erdők - Belterületi erdők Példák: - Tulajdonság alapján: Keressük a védett erdőket - Területmetszéssel: Keressük a IX. választókerületben található erdőket Modul eltávolítása 50

51 Az erdő objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Díszvilágítás Modul betöltése, használata A Díszvilágítás betöltéséhez válasszuk a Feladatok lap vagy a Központi eszköztár Elérhető modulok (A- J) Díszvilágítás menüpontját. A betöltést követően a réteglistában bal oldalt megjelenik a Díszvilágítás fóliacsoport, a Feladatok lapon pedig megjelennek a Díszvilágítás objektumokat kezelő opciók. A fóliacsoport a következő rétegeket tartalmazza: - Díszvilágítás - Légkábel - Földkábel A Díszvilágítás modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Új elem Új objektumot vehetünk fel a térképre és tölthetjük ki a hozzá tartozó adatokat - Módosít Meglévő objektum adatainak módosítása - Töröl Meglévő objektum törlése - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel a Díszvilágítás objektumokra jellemző funkciók teljesen megegyeznek a Buszmegállók modulban ismertetekkel (Megnéz, Új elem, Módosít, Töröl, Feltölt), így itt külön nem térünk ki rá. 51

52 Kapcsolat az ÁLM-el Az ÁLM modulban a következő Díszvilágítás objektumok kérdezhetők le tulajdonságaik alapján vagy terület alapú metszéssel: - Díszvilágítás Példák: - Tulajdonság alapján: Keressük azokat a Díszvilágítás objektumokat, melyek szereléséhez kosaras kocsit kell igénybe venni. - Területmetszéssel: Keressük, hogy az 2. választókerületben, hány darab Díszvilágítás objektum található Modul eltávolítása A Díszvilágítás objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Átereszek Modul betöltése, használata Az Átereszek betöltéséhez válasszuk a Feladatok lap vagy a Központi eszköztár Elérhető modulok (A-J) Átereszek menüpontját. A betöltést követően a réteglistában bal oldalt megjelenik az Átereszek fóliacsoport, a Feladatok lapon pedig megjelennek a Átereszek objektumokat kezelő opciók. A fóliacsoport a következő rétegeket tartalmazza: - Átereszek Az Átereszek modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Új elem Új objektumot vehetünk fel a térképre és tölthetjük ki a hozzá tartozó adatokat - Módosít Meglévő objektum adatainak módosítása - Töröl Meglévő objektum törlése - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel az Átereszek objektumokra jellemző funkciók teljesen megegyeznek a Buszmegállók modulban ismertetekkel (Megnéz, Új elem, Módosít, Töröl, Feltölt), így itt külön nem térünk ki rá. 52

53 Kapcsolat az ÁLM-el Az ÁLM modulban a következő Átereszek objektumok kérdezhetők le tulajdonságaik alapján vagy terület alapú metszéssel: - Átereszek Példák: - Tulajdonság alapján: Keressük azokat az Áteresz objektumokat, melyek anyaga beton. - Területmetszéssel: Keressük azt, hogy az Zichy park területén hány darab Áteresz objektum található Modul eltávolítása Az Átereszek s objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Tavak, záportározók Modul betöltése, használata A Tavak, záportározók betöltéséhez válasszuk a Feladatok lap vagy a Központi eszköztár Elérhető modulok (K-Zs) Tavak, záportározók menüpontját. A betöltést követően a réteglistában bal oldalt megjelenik a Tavak, záportározók fóliacsoport, a Feladatok lapon pedig megjelennek a Tavak, záportározók objektumokat kezelő opciók. A fóliacsoport a következő rétegeket tartalmazza: 53

54 - Zsilipek - Átemelő - Zsilip (vonal) - Szervízjárda - Nyitott árok - Mért fal, kerítés - Folyóka - Fedett árok - Épület - Csőáteresz - Burkolat - Átemelő akna - Tavak - Záportározók A Tavak, záportározók modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk az Átemelők, illetve Zsilip objektumok valamelyikét kijelölve. - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Új elem Új objektumot vehetünk fel a térképre és tölthetjük ki a hozzá tartozó adatokat - Módosít Meglévő objektum adatainak módosítása - Töröl Meglévő objektum törlése - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel a Tavak, záportározók objektumokra jellemző funkciók teljesen megegyeznek a Buszmegállók modulban ismertetekkel (Megnéz, Új elem, Módosít, Töröl, Feltölt), így itt külön nem térünk ki rá. 54

55 Kapcsolat az ÁLM-el Az ÁLM modulban a következő Tavak, záportározók objektumok kérdezhetők le tulajdonságaik alapján vagy terület alapú metszéssel: - Átemelők - Zsilipek Példák: - Tulajdonság alapján: Keressük azokat a zsilipeke ahol a cső átmérője nagyobb, mint Területmetszéssel: Keressük a Palotavárosi tó zsilipjeit Modul eltávolítása A Tavak, záportározók objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Információs táblák modul Modul betöltése, használata Az Információs táblák modul betöltéséhez válasszuk a Feladatok lap vagy a Központi eszköztár Elérhető modulok (A-J) Információs táblák menüpontját. Ezt követően a Feladatok lapon megjelenő Információs táblák modul használatra figyelmeztető része alatt nyomjuk meg a Betölt gombot. 55
