1 Városgazda és INVATER Térinformatikai Rendszer Felhasználói kézikönyv

2 1. Bevezetés, első lépések 1.1. Szoftverkövetelmények A Városgazda térinformatikai rendszer kezelőfelülete Autodesk Infrastructure Map Server vagy az OSGEO MapGuide (jelen verzió: 2.5) programon alapul. A rendszer az alábbi böngészőkben használható: Microsoft Internet Explorer 10.0, Microsoft Internet Explorer 11.0, Mozilla Firefox 37.0, Google Chrome 42.0, Apple Safari 5.1. A rendszer használata közben a grafikus felbontás legalább 1024x768, a fontok mérete legalább 10 képpont legyen. Ajánlott böngésző: Google Chrome 1.2. A kezelőfelület elindítása A rendszer elindításához a böngészőt kell megnyitni, majd a Cím mezőbe a rendszer kezdőlapjának címét begépelni. Amennyiben az alábbi link nem működik, a pontos címet kérje a rendszergazdától. A rendszer kezdőlapja: Bejelentkezés, regisztráció A térinformatikai rendszer kezdő felületén a város alaptérképét találjuk. Ezen a legalapvetőbb funkciókat (navigáció, keresés, terület és távolságmérés, nyomtatás, réteg ki- és bekapcsolása) ki lehet próbálni anélkül, hogy bejelentkeznénk a rendszerbe. A teljes térkép- és modulrepertoár eléréséhez a képernyő jobb oldalán található Bejelentkező felületen be kell lépni. Ehhez adjuk meg a felhasználónevünket és a hozzá tartozó jelszót, majd nyomjuk meg a Bejelentkezés gombot. A rendszer a felhasználói név alapján eldönti azt, hogy milyen jogokkal (milyen modulokat látunk és milyen funkciókat érhetünk el) lépünk be a térinformatikai rendszerbe. Ha nem rendelkezünk felhasználó névvel, lépjünk kapcsolatba a helyi rendszergazdával. 2

3 A regisztráció nem automatikus, így a válaszra várni kell! A rendszer belépést követően a következő nyitókép fogad bennünket: A nyitólap három részre tagolható. Középen található a vektoros térképet megjelenítő Grafikus ablak (1). Ennek bal oldalán a réteglista látható, mely jelmagyarázatként is szolgál, illetve itt szabályozhatjuk az egyes objektumtípusok láthatóságát is a réteg neve előtti pipával. Felette helyezkedik el vékony csíkban a térkép navigálására szolgáló Központi Eszköztár (2), jobbra pedig a modulokat kezelő feladatok ellátására szolgáló speciálisan testreszabott Műveletek munkaterület (3). Megjegyzés: Városunk teljes térképe és az elérhető modulok csak bejelentkezés után jelennek meg Térkép megjelenítő terület A térkép megjelenítő keretben rétegenként csoportosítva, tematikusan kiszínezve találjuk a térképeket, rajzokat. A rétegkezelő segítségével (bal oldalt) ki- és bekapcsolhatjuk a térkép egyes rétegeit (pipa ki-be kapcsolása a réteg neve előtt), továbbá megjeleníthetjük, illetve elrejthetjük a réteg-csoportok tagjait (dupla kattintás a csoport nevére). Ennek a sávnak a mérete tetszőleges változtatható, ha térkép és a rétegsáv közötti vonal fölé állunk és a bal egér gombot lent tartva az egeret balra, illetve jobbra mozgatjuk. A térkép színezésének és tematizálásának megváltoztatására ezen a felületen nincs lehetőség, ezt csak az Autodesk Infrastructure Studio vagy a MapGuide Maestro (Térképkarbantartó) szoftverekkel végezhetik el a rendszergazdák. 3

4 1.5. Információk az állapotsorban A térkép alatti állapotsorban az alábbi információk jelennek (jelenhetnek) meg: A MapGuide szerverrel való összeköttetés állapota: Ez a sor csak abban az esetben látható, ha a szerver adatokat küld a kliens felé. Amennyiben ezt az üzenetet látjuk, az azt jelenti, hogy a számítógép dolgozik. Aktuális koordináták EOV koordináta rendszerben: Térkép aktuális léptéke: A térkép léptéke itt is változtatható. Csak annyit kell tennünk, hogy bele kell kattintani a léptéket tartalmazó mezőbe a státuszsoron és be kell írni az új léptéket. Figyelem, csak egyetlen számot kell beírni. Az 1: előtagot nem. Ezzel a program automatikusan kiegészíti a beírt számot. Enter megnyomást követően a rendszer elvégzi a léptékezést. Térkép mérete: 1.6. Központi Eszköztár 4

5 A Grafikus ablak térkép megjelenítő felülete felett elhelyezkedő Központi Eszköztár segítségével a térképen leggyakoribb műveleteket (navigáció, nyomtatás, kijelölés, stb.) végezhetjük el. Előző nagyítási állapot visszaállítása. Következő nézet visszaállítása Kezdeti Térkép Nézet Térkép nagyítása ablakozással Nagyítás 2x-es léptékkel (a görgő előretolásával is elérhető) Nagyítás 0.5x-ös léptékkel (a görgő hátrahúzásával is elérhető) Nagyítás a kiválasztott objektum(ok)ra Kiválasztás üzemmód aktiválása. Aktuális kiválasztás megszüntetése. Térkép eltolása tetszőleges irányba (a görgő nyomvatartásával és az egér mozgatásával is elérhető) Távolságmérés. Az utolsó két pont, illetve az össztávolság értékeit mutatja az aktuális mértékegységben. Az eredmények a jobb oldalon található sávban jelennek meg. Itt található egy rövid súgó is a funkció használatáról. Területmérés modul indítása. Részleteket lásd később. Térképmásolat modul indítása. Részleteket lásd később. A felső eszköztárból indítható modulok gyűjteménye (legördülő menü) Az elérhető modulok listája A-tól J-ig Az elérhető modulok listája K-tól Zs-ig A feladat lap bezárása (nagyobb térképi nézetre történő váltás) Visszaugrik a kezdőlapra. Esetünkben ez a Bejelentkező modult jelenti Előző művelet végrehajtása a Feladatok területen Következő művelet végrehajtása a Feladatok területen 5

6 Vannak olyan általános modulok, melyek nem a Műveletek lapról érhetők el. Ezeket a központi eszköztárból indíthatjuk: - Távolságmérés - Területmérés - Keresés (HRSZ és utcanév) - ÁLM (Általános lekérdező modul) - Redline modul - Térképmásolat 1.7. Területmérés modul A Területmérés modul segítségével meglévő és egyénileg rajzolt objektumok területét számíthatjuk ki. A modul betöltéséhez kattintsunk a Központi eszköztár: Területmérés gombjára. A jobb oldalon megjelenő Műveletek lapra betöltődik a Területmérés modul. Meglévő objektumok (pl. Földrészletek, parkok egyes objektumainak) területének kiszámításához először is ki kell jelölni az objektumokat a térképen. Nem csak egy, hanem több objektum kijelölése is megengedett. A több objektumot a Windowsból ismert megoldásokhoz hasonlóan ablakozással (objektumok beablakozása) vagy a Shift gomb lent tartása mellett jelölhetünk ki. A kijelölést követően nincs más teendő, mint: nyomjuk meg a modul alsó részén elhelyezkedő Számít gombot. Az eredmény a gomb alatt jelenik meg. Kijelölés a Földrészletek fólián Rajzolt terület Objektumok összesített területe Abban az esetben, ha saját, általunk megrajzolt terület szeretnénk kiszámítani, a Területmérés modul középső részén megtalálható Rajzol gombbal először meg kell rajzolni a kívánt területet. 6

7 A rajzoláshoz érdemes a körbehatárolandó területre ránagyítani, mert a web-es felületen természetesen annak egyszerűsége végett pontos végpontokat, metszéspontokat nem lehet elkapni. A terület töréspontjait folyamatos kattintással határozhatjuk meg, az utolsó pont leszúrásakor a CTRL gombot nyomva kell tartani. A létrejött terület áttetsző felületként jelenik meg. A terület kijelölését követően a fentiekben ismert módszerrel a terület meghatározható. A Területmérés modulon található Fólia törlése gomb kitörli az általunk rajzolt objektumok fóliáját Nyomtatatás Térképmásolat készítése Nyomjuk meg a Térképmásolat gombot, hogy a jobb oldalon megjelenjen a Térképmásolat modul 1. Állítsuk be a nyomtatási léptéket a Méretarány mezőben, majd nyomjuk meg a Nagyít gombot. 2. A Papír mérete/orientációja mezőben válasszuk ki a megfelelő papírt, illetve azt, hogy álló vagy fekvő elrendezésű térképet szeretnénk nyomtatni. 3. A Dátum mezőben írjuk be a dátumot. Ez változtatható és tetszés szerint törölhető is. 4. Válasszuk ki, hogy Egyszerű vagy Komplex nyomtatást szeretnénk. a. Egyszerű A lehető legnagyobb terület nyomtatja ki. b. Komplex Formázott nyomtatás, több felirattal ellátva. 5. Ezt követően nyomjuk meg a Nyomtat gombot. Megjelenik a nyomtatási előnézet ablak. 7

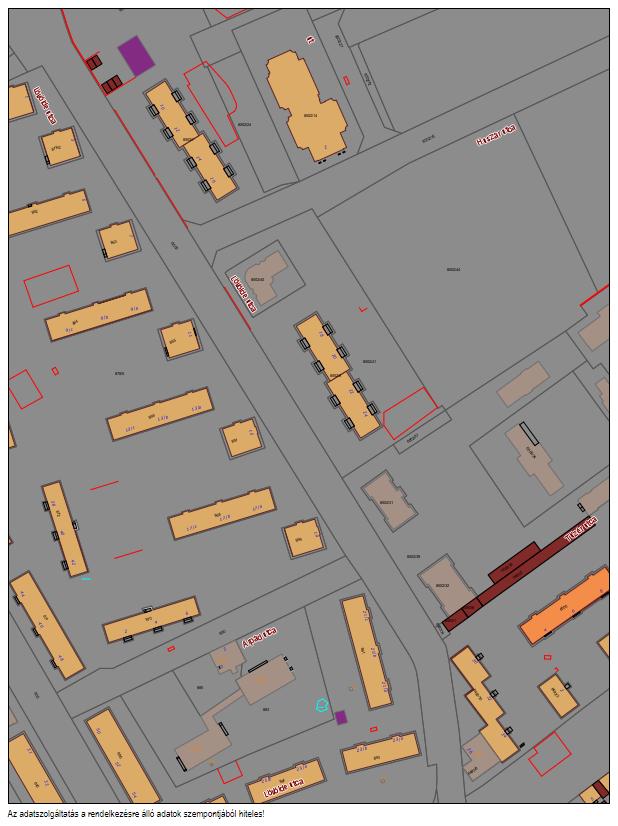

8 6. A nyomtatás megkezdéséhez használjuk a böngésző nyomtatás parancsát. A megfelelő nyomtató eszköz itt adható meg. Megjegyzés! Lézernyomtatók esetében a nyomatás csak akkor lesz tökéletes, ha a nyomtató nem egyszerűsíti a rajzon található színeket. A kitöltött felületek között ugyanis láthatatlan vonalak lehetnek, melyeket a gyengébb minőségű nyomtatók megjeleníthetnek. Ez rontja a rajzok esztétikai küllemét. A tintasugaras nyomtatók, plotterek esetében ez a jelenség nem fordul elő. Megjegyzés: A program mindig a képernyőn látott rajzot próbálja kinyomtatni, de amennyiben a nyomtatási lépték olyan mértékű, hogy a nyomtatandó terület nagyobb, mint a beállított lap mérete, a nyomtatási rész levágásra kerül. A nyomtatási terület a pillanatnyi grafikus ablak közepétől kerül kiszámításra, így a levágott részek határai minden irányba kiterjedhetnek Redline modul A modult a felső eszköztár ikonjára kattintva indíthatjuk el. Ezután ki kell választanunk, feladatkezelést vagy megjegyzés rajzolást szeretnénk-e végezni. 8

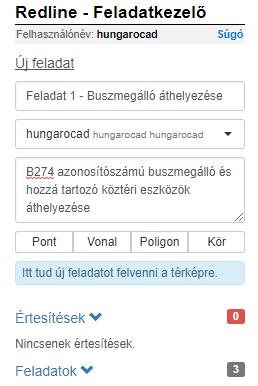

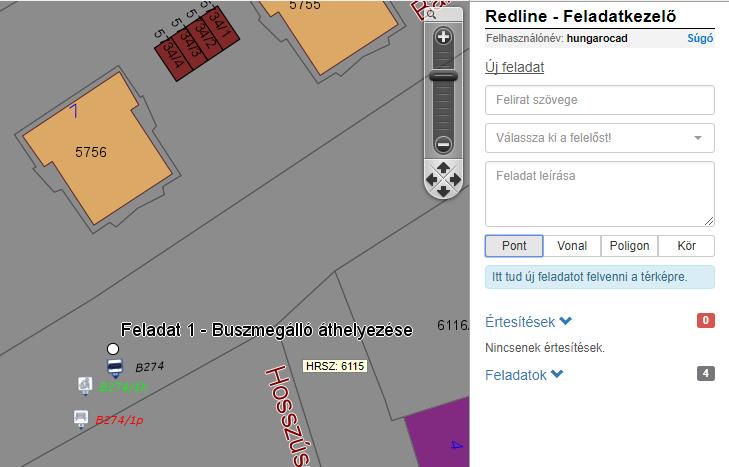

9 Válasszuk ki a legördülő listából az elindítani kívánt funkciókört, majd kattintsunk a Betöltés gombra. A két különálló Redline funkciókör között alapvető különbség, hogy a megjegyzés magunknak vagy a rendszer egyéb felhasználóinak szánt információ, a feladat pedig valamilyen tennivaló, amit ki akarunk osztani valakinek. Előbbiről nem, utóbbiról azonban értesítés(eke)t küld a rendszer az érintetteknek. Működésüket lásd alább Feladatkezelés A funkciókör legfontosabb tulajdonsága, hogy a segítségével kiosztott feladatok követhetőek, a rendszer en keresztüli értesítések küld az érintetteknek, kijelölhető felelős felhasználó (egy darab), a feladathoz állapotot rendelhetünk (új, folyamatban, kész), illetve láthatjuk, hogy a feladatot mikor adtuk ki vagy adták ki nekünk. Új feladat létrehozása A Redline - Feladatkezelő felületén az alábbi információkat kell megadnunk ahhoz, hogy a feladatot ki tudjuk adni: Szöveges adatok: - Feladat rövid neve (ábrán: Feladat 1 Buszmegálló áthelyezése - Felelőse: akinek a feladatot ki szeretnénk osztani. Kiválasztása legördülő listából történik és csak egy személy lehet. - Feladat leírása: A feladat részletesebb leírása szövegesen Geometria információ: - Ha minden adatot kitöltöttünk, jelöljük meg a feladat helyét a térképen. Ezt a szövegmezők alatt található négy elem valamelyikére kattintva kezdeményezhetjük (Pont, Vonal, Poligon, Kör geometriák lehetségesek). - A megfelelő kiválasztása után (kattintással) tudjuk megrajzolni a térképen a feladathoz kötődő hely jelölőt. o o Pont esetén kattintsunk a feladat helyére Vonal esetén kettőnél több pontot is megadhatunk, az utolsó pont elhelyezése közben tartsuk nyomva a CTRL billentyűt, ezzel jelezve a rendszernek, hogy a rajzolást be szeretnénk fejezni - A feladat a rajzolás után automatikusan rögzítésre és küldésre kerül, egyéb interakció nem szükséges 9

10 10

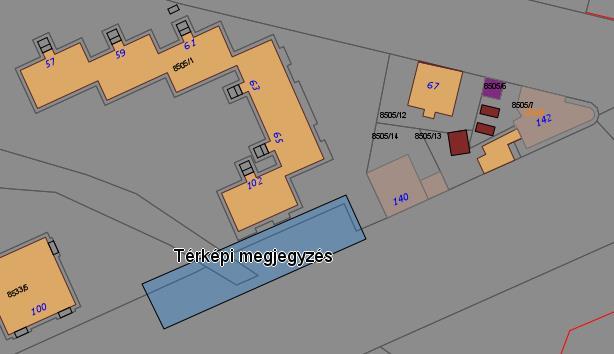

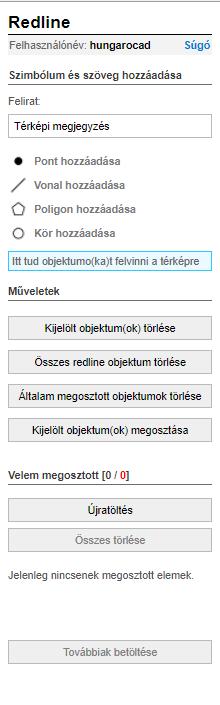

11 Megjegyzések rajzolása A Redline modul segítségével különböző típusú geometriákat (pont, vonal, poligon, kör) tudunk rajzolni a térképre, továbbá az általunk látható objektumokat (amiket mi rajzoltunk, vagy megosztották velünk) megoszthatjuk más felhasználókkal is. Az Redline modul betöltéséhez kattintsunk a felső menüsor Redline gombjára A jobb oldalon megjelenő Műveletek lapra betöltődik a Redline modul. A réteglistában bal oldalon megjelenik a Rajzolt objektum(ok) csoportja fóliacsoport. A Rajzolt objektum(ok) csoportja fóliacsoport három objektumtípusból tevődik össze: - Velem megosztott objektumok: A velünk megosztott Redline objektumokat tartalmazza - Redline objektumok: Saját Redline objektumainkat tartalmazza - Általam megosztott objektumok: Az általunk más felhasználókkal megosztott objektumokat tartalmazza A modul Műveletek részében a következő négy alapművelet érhető el: - Kijelölt objektum(ok) törlése: A térképen kijelölt objektumok végleges törlése - Összes Redline objektum törlése: A Redline objektumok fólia összes elemének végleges törlése - Általam megosztott objektumok törlése: Az Általam megosztott objektumok fólia összes elemének végleges törlése - Kijelölt objektum(ok) megosztása: A térképen kijelölt objektumok megosztása Új objektum rajzolása 1. Adjuk meg az új objektumokhoz tartozó feliratot. 2. Válasszuk ki a kívánt geometriát (a példában poligon). 3. Rajzoljuk meg az egér segítségével az objektumot (poligon esetén az egér bal gombjával tudjuk rögzíteni a pontokat, majd a Ctrl billentyű + egér bal gomb lenyomásával fejezhetjük be a rajzolást). 4. Az új objektum megjelenik a térképen. 11

12 Objektumok megosztása 1. A gomb segítségével válasszuk ki a térképről azokat az objektumokat, amelyeket meg szeretnénk osztani (több objektumot a Shift gomb nyomva tartásával tudunk kiválasztani). 2. Jobb oldalon a Műveletek lapon kattintsunk a Kijelölt objektum(ok) megosztása gombra. A gomb megnyomása után egy panel jelenik meg a gomb alatt. 3. A panel Megosztás címe mezőjében adjunk egy tetszőleges címet a megosztásnak (kötelező), illetve opcionálisan kommentet is írhatunk hozzá. Ezután válasszuk ki a felhasználók listájából azokat a felhasználókat, akikkel szeretnénk megosztani a kijelölt objektumokat. 4. Kattintsunk a Megosztás gombra. 5. Egy figyelmeztető ablak jelenik meg, melyben megerősítést kér a rendszer arról, hogy biztosan el szeretné-e végezni a megosztást. Nyomjuk meg az Ok gombot. 6. Ha a megosztás sikeresen megtörtént, a Műveletek lap alján egy zöld sáv jelenik meg a Sikeres megosztás felirattal. Ha valamilyen hiba folytán nem kerültek megosztásra az elemek, a Műveletek lap alján egy piros sáv figyelmeztet bennünket Sikertelen megosztás felirattal. A Műveletek lap alján láthatjuk a más felhasználók által velünk megosztott objektumokat időrendi csökkenő sorrendben. A megosztott elemeket egy téglalapban jeleníti meg a rendszer, melyek sorrendben a következő információkat tartalmazzák: - A megosztott objektum felirata - A megosztó felhasználó felhasználóneve - Megosztás dátuma - Megosztás címe Alapértelmezett módon maximum öt objektum látszik a listában. Ha további (régebbi) megosztásokat is szeretnénk megtekinteni, a Továbbiak betöltése gomb segítségével meg tudjuk jeleníteni a következő öt elemet (ha a már megjelenítetteken kívül nincs több megosztott elemünk, akkor a gomb nem elérhető). A további elemek megjelenését követően ismét elrejthetjük azokat a Továbbiak elrejtése gomb segítségével, mely a lista alatt jobb oldalon helyezkedik el (csak akkor látható, ha töltöttünk már be további elemeket). A lista alatt bal oldalon pedig egy felirat jelzi, hogy hány darab további elem van még a listában (ha egy sincs, akkor szintén nem látható). A megosztott elemek három különböző állapotban lehetnek: 12

13 1. Új megosztás: Most először került betöltésre. Az ábrán a megosztandó3 ebben az állapotban van. 2. Régi, de még meg nem nyitott megosztás: Az ábrán a megosztandó2 ebben az állapotban van. 3. Régi és már megnyitott megosztás: Az ábrán a megosztandó1 ebben az állapotban van. Megj.: A megosztandó1, illetve megosztandó2 elemek közötti állapotkülönbséget a baloldali sáv színe jelzi (előbbi esetén piros, utóbbinál pedig szürke). A megosztáshoz csatolt megjegyzést a következő módon lehet megtekinteni: Vigyük a kurzort a megosztott elem Cím része fölé, és tartsuk mozdulatlanul nagyjából 1 másodpercig. Ezután megjelenik egy szövegbuborék, melyben a teljes cím, illetve megjegyzés is láthatóvá válik. Egy megosztott objektum megtekintéséhez az azt jelképező téglalap területére kell kattintanunk. Ezután a rendszer a megosztott objektumra közelítve, illetve azt kijelölve jeleníti meg a térképet. Megj.: A Velem megosztott objektumok fólia automatikusan bekapcsolt állapotba kerül, ha egy megosztott elemre kattintunk a megosztási listában. Természetesen a réteg manuálisan is bármikor bekapcsolható (alapértelmezetten ki van kapcsolva). A törlés gomb megnyomásával törölhetjük a megosztott elemet a listánkból. Az objektum véglegesen törlésre kerül a Velem megosztott objektumok fóliánkról. A mentés gomb megnyomásával elmenthejük a megosztást. Ekkor a rendszer áthelyezi az elemet a Velem megosztott objektumok fóliáról a Redline objektumok fóliára (a megosztási listánkban már nem lesz látható). A lista felett található Velem megosztott felirat melletti értékek jelentése a következő: [Hány darab megosztott elemünk van összesen / hány darabot nem néztünk még meg] A megosztásokról a rendszer automatikus értesítést küld a megosztás címzettjének. Ez az értesítés a megosztást követően maximum egy perc elteltével kerül kiküldésre. Azonnali frissítéshez az Újratöltés gombot használhatjuk. Megj. A fenti ábrán látható, hogy az értesítés után a Velem megosztott melletti értékek is kettővel növekedtek. Ennek az az oka, hogy mivel megosztottak velünk kettő további elemet, ezért kettővel növekszik az összesített darabszáma a megosztott objektumainknak. Továbbá, mivel ezeket az elemeket még nem is töltöttük be (ezért nem is nézhettük még meg őket) meg nem tekintett elemeink számát is kettővel növelik. Az értesítésre kattintva (vagy az Újratöltés gombra) a lista újratöltődik. Az Összes törlése gomb segítségével kitörölhetjük az összes megosztott elemet. Az objektumok véglegesen törlésre kerülnek a Velem megosztott objektumok fóliánkról Keresés modul A Keresés modul segítségével helyrajzi számokat (HRSZ) és közterület neveket kereshetünk meg. Pontos postacím keresésére a rendszer csak akkor ad lehetőséget, ha településének rendelkezésére áll a megfelelő adatbázis. A modul betöltéséhez kattintsunk a felső eszköztár ikonjára. A jobb oldalon megjelenő Műveletek lapra betöltődik a Keresés modul. Az utca nevének kereséséhez írjuk be a Közterület neve felirat után megjelenő mezőben (1.) a keresendő kifejezést, majd nyomjuk meg az alatt elhelyezkedő Keresés gombot. Ezután töltődik fel az alatta található találati lista. (3.) 13

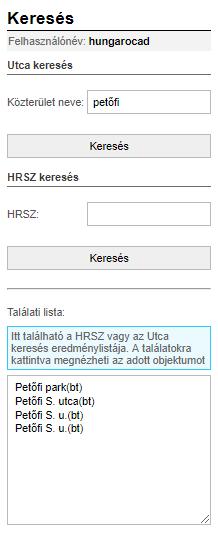

14 1 2 3 A találati listában megjelennek az eredmények. Ha bármelyik feliratra kattintunk, akkor a rendszer odanavigál és egy 1:1000-es léptékben megjeleníti a kívánt térképnézetet. Mivel a Közterület neve lista keresése funkció egyszerű feliratra kereshet, így, ha abból több is van a térképen, akkor a listában is több eredmény jelenik meg. A kis- és nagybetűre a rendszer nem érzékeny. A találati listában megjelenő eredmény mögött zárójelben rövidítés jelenhet meg. Ez a terület fekvésére utal: - Bt Belterület - Kt Külterület - Zk Zártkert Ha egy konkrét helyrajzi számra akarunk keresni, akkor a HRSZ keresés mezőt kell használni (2.). A keresett HRSZ-t itt már pontosan kell megadni. Részfeliratokra ez a modul nem keres. Amennyiben a pontos HRSZ-t nem ismerjük, csak annak egy részét, használjuk az ÁLM modult. Részleteket lásd később. A HRSZ keresés során létrejött eredmények egy konkrét földrészletet jelölnek ki és arra is navigálnak a földrészlet nagyságának függvényében meghatározott léptékben ÁLM - Általános lekérdező modul Az ÁLM modul betöltéséhez kattintsunk a felső eszköztár ÁLM szűrőt ábrázoló gombjára 14

15 A jobb oldalon megjelenő Műveletek lapra betöltődik az ÁLM modul. Az ÁLM több funkció alapjául is szolgál. Célja, hogy rugalmasan összeállítható lekérdezésekkel segítse a felhasználó munkáját. Az ÁLM egy WEB felületről elérhető SQL alapú lekérdező modul. A WEB-es felületről bárki elérheti és segítségével saját, egyedi lekérdezéseket lehet összeállítani. Az ÁLM lényege, hogy a rendszerben található térképi rétegek és a hozzájuk tartozó alfanumerikus (leíró) adatok alapján tetszőleges lekérdezéseket készíthetünk. A lekérdezés eredménye a térképen megjeleníthető, az alfanumerikus adatok pedig táblázatos formátumban megtekinthetők, illetve elmenthetők. Az ÁLM-ben mindig csak azok az objektumok kérdezhetők le, melyek modulja már betöltésre került. Tehát ha például a közterületi eszközök közül szeretnénk lekérdezéseket végrehajtani, akkor először is a Közterületi Eszközök modult be kell tölteni. Alapállapotban az alaptérképre vonatkozó lekérdezéseket végezhetjük el. Lekérdezéseket végezhetünk az egyes rétegekhez tartozó paraméterei alapján és rétegek területi metszésével egyaránt. A példákat lásd alább: Hagyományos lekérdezések készítése 1. Válasszuk ki a Fólia nevét, melyről le szeretnénk kérdezni. Pl. Földrészletek 2. Adjuk meg a tulajdonságot, ami alapján lekérdezni akarunk. Pl. HRSZ 3. Állítsuk be az operátort. Az operátor lista tartalma a tulajdonság alapján változik. Pl. Elölről tartalmazza (azaz minden olyan objektum, amiben a tulajdonság érték elöl megtalálható) 4. Adjuk meg a Tulajdonság értékét. Pl Az összetettebb lekérdezésekhez használhatjuk az ÉS illetve VAGY kapcsolót. 6. Csoportok a különböző sorok kijelölésével és a Csoport gomb megnyomásával készíthetők. Pl. Keresünk minden olyan HRSZ-t mely 56- tal, illetve 55-tel kezdődik. 7. Nyomjuk meg a Keresés gombot az eredmény megjelenéséhez. A találati listában megjelenő objektumok linkként működnek, azaz, ha rájuk kattintunk, akkor a rendszer azonnal a megjelölt objektumra nagyít. Az OK lenyomására az ÁLM előző oldalára térhetünk vissza, úgy, hogy a beállított paraméterek megmaradnak. A Riport gomb egy HTML ablakban megjeleníti a találati listában szereplő objektumok legfontosabb jellemzőit, míg a TXT gomb az eredményeket egy szöveges fájlba menti, melynek a nevét és helyét nekünk kell megadni. A Szűrő feltételek törlése gomb a Szűrő feltételek listája ablakban található elemeket törli. Jelen verzióban már beállított feltétel módosítására nincs lehetőség. 15

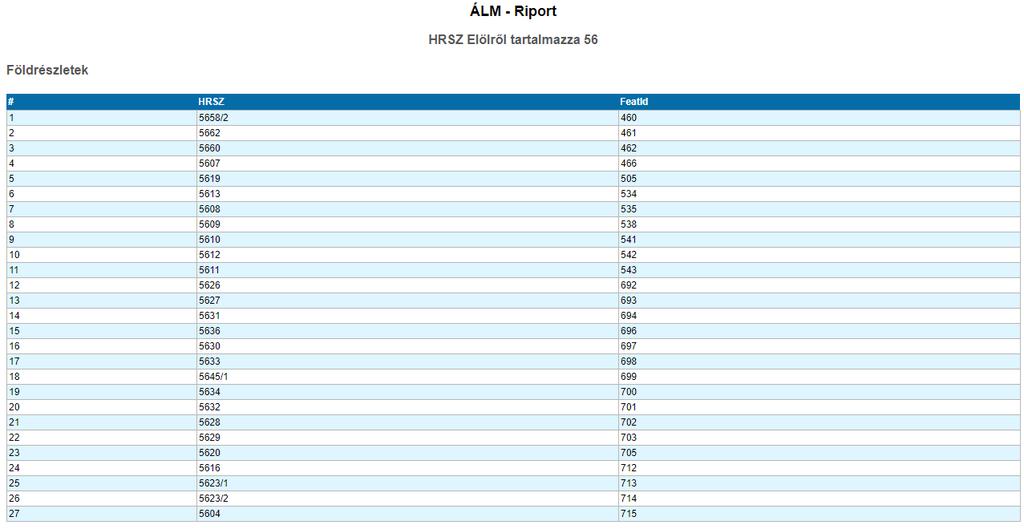

16 A találati lista egyes elemei előtt található jelölőnégyzettel befolyásolhatjuk, hogy a Riportba bekerüljön-e az adott objektum. Ha kivesszük a pipát egy földrészlet HRSZ-e elől, az nem fog szerepelni a riportban. A riport eredményét a következő ábra tartalmazza: Terület alapú lekérdezések készítése A terület alapú lekérdezések segítségével meglévő vagy általunk rajzolt (pl. Területméréskor) poligon objektumok által határolt objektumokról tudunk leválogatásokat készíteni. Ehhez válasszuk az ÁLM alsó részén található Mi van a kiválasztási halmazban funkciósort. 1. Válasszuk ki a térképen a területet. Ezek lehetnek meglévő objektumok (Pl. választókörzet, földrészlet, stb.), redline objektumok vagy területmérési objektumok. 2. Lekérdezni több objektumcsoportot is lehet. Ezeket sorban hozzáadhatjuk a kiválasztási halmazhoz. Válasszuk ki őket a Metszeni kívánt fóliák listája részből és nyomjuk meg a Hozzáad gombot. Pl. Parkok Kezelt területek fóliát 16

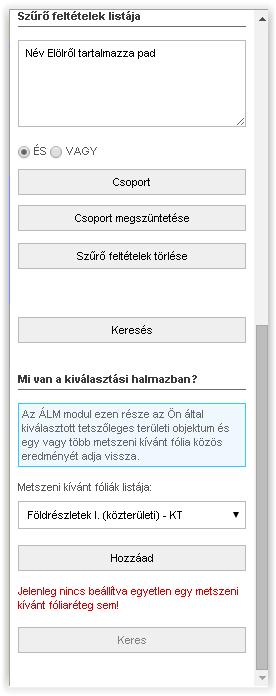

17 3. Ezt követően nyomjuk meg a Keres gombot az eredmények megtekintéséhez. 4. Figyelem: A bonyolultabb keresés esetében érdemes bekapcsolni a megjelenő opciók közül a Metszett geometria információk (be-ki) kapcsolót. Ekkor megnézhetjük minden egyes objektumról, hogy az milyen típusú (point-pont, line-vonal, polygon-poligon, multigeometrytöbbtípusú). Ha ugyanis két poligon csak érinti egymást, akkor a metszetük vonal vagy pont lesz. Ezeknek természetesen nem keletkezik területe csak az érintett vonal hossza értelmezhető. 5. Értelemszerűen ezeket ki kell venni a kiválasztási halmazból a pipa eltávolításával vagy használjuk az összes kikapcsolásához szükséges opciókat: 17

18 6. A multigeometry objektumokat bizonyos esetekben egyenként is meg kell vizsgálni, mert ezek nem csak vonal és poligon összességéből állhatnak elő, hanem a vonal, pont és poligon bármilyen formájú keverékéből. A legkönnyebben ezt úgy oldhatjuk meg, hogy kérünk egy riportot az eredményről és megnézzük, hogy vannak-e benne 0 értéket felvevő területek vagy hosszak, értelemszerűen annak függvényében, hogy milyen jellegű volt a lekérdezés. Segítség a fenti példa esetében: 1. Az Összes vonal és Összes pont eltávolítható. 2. riport gomb megnyomás után látni fogjuk, hogy maradt kettő 0-ás értékű terület 3. Ezek olyan multigeometriák, melyek vonalból és pontból állnak, így el kell távolítani őket a metszett halmazból. Ezt követően a riport már helyes értékeket fog adni Összetett lekérdezések készítése Az összetett lekérdezések segítségével meglévő vagy általunk rajzolt (Területmérés) poligon objektumok által határolt objektumokról tudunk leválogatásokat készíteni úgy, hogy közben azok tulajdonságai alapján is szűrést végzünk. Pl. Általunk kijelölt földrészleten található köztéri padok, melynek besorolása: pad. 1. Jelöljük ki a határoló objektumot a kijelölés gomb segítségével. Példánkban ez egy földrészlet. (kékre változik a kijelölés hatására) (1.) 2. Az ALM-ben válasszuk ki a Fólia nevét, melyről le szeretnénk kérdezni. Pl. Utcabútor (1.) 3. Adjuk meg a tulajdonságot, ami alapján lekérdezni akarunk. Pl. Név (1.) 4. Állítsuk be az operátort. Az operátor lista tartalma a tulajdonság alapján változik. Pl. Egyenlő. (1.) 5. Adjuk meg a Tulajdonság értékét. Pl. pad (1.) 6. Kapcsoljuk be a Keresés csak a kiválasztott területi objektumon opciót. (1.) 7. Nyomjuk meg a Hozzáad gombot. (2.) 18

19 Nyomjuk meg a lejjebb található Keresés gombot az eredmény megjelenéséhez. (3.) 3 9. A megjelenő lista objektumaira tetszés szerint kattinthatunk, a program megmutatja azok helyét a térképen. (4.) 10. A Riport gomb segítségével pedig nyomtatható táblázatot készíthetünk az eredményről. (5.) 19

20 Műveletek lap moduljai A kezelőfelület jobb oldalán található a modulokat megjelenítő Műveletek lap. Ez a terület a gombbal bezárható a térképi terület nagyobbá tétele végett. Bezárt állapotból a gomb megnyomásával állítható vissza. A Műveletek lap mérete a felhasználó által nem szabályozható. Az egyes modulokat a legördülő lista segítségével tölthetjük be. Hogy a felhasználó mely modulokat (és adattartalmát) jelenítheti meg, azt a rendszergazda állítja be egy adminisztrációs felület segítségével. 20

21 Mivel a rendszerben sok modul található, a modulok megjelenítésére szolgáló hely pedig korlátozott, a további modulok között a műveletek lap lenyíló felülete melletti csúszkával böngészhetünk Átereszek Modul betöltése, használata Az Átereszek betöltéséhez válasszuk a Műveletek lap Átereszek menüpontját. A betöltést követően a réteglistában bal oldalt megjelenik az Átereszek fóliacsoport, a Műveletek lapon pedig megjelennek a Átereszek objektumokat kezelő opciók. A fóliacsoport a következő rétegeket tartalmazza: - Átereszek Az Átereszek modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Új elem Új objektumot vehetünk fel a térképre és tölthetjük ki a hozzá tartozó adatokat - Módosít Meglévő objektum adatainak módosítása - Töröl Meglévő objektum törlése - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel az Átereszek objektumokra jellemző funkciók teljesen megegyeznek a Buszmegállók modulban ismertetettekkel (Megnéz, Új elem, Módosít, Töröl, Feltölt), így itt külön nem térünk ki rá. 21

22 Kapcsolat az ÁLM-el Az ÁLM modulban a következő Átereszek objektumok kérdezhetők le tulajdonságaik alapján vagy terület alapú metszéssel: - Átereszek Példák: - Tulajdonság alapján: Keressük azokat az Áteresz objektumokat, melyek anyaga beton. - Területmetszéssel: Keressük azt, hogy egy közterületi földrészlet területén hány darab Áteresz objektum található Modul eltávolítása Az Átereszek objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Burkolati jelek modul Modul betöltése, használata A Burkolati jelek betöltéséhez válasszuk a Műveletek lap Burkolati jelek menüpontját. Ezt követően a Műveletek lapon megjelenő Burkolati jelek modul információs része felett nyomjuk meg a Betölt gombot. 22

23 A betöltést követően a réteglistában (2) bal oldalt M=1:5000-es (1) lépték alatt megjelenik a Burkolati jelek fóliacsoport. A jobb oldalt a megváltozott menü szűrési és keresési feladatokra ad lehetőséget a réteg nevének, szűrő feltételének és értékének beállításával. A Keresés gomb megnyomását követően megjelennek az eredmények a Találati lista ablakban. Az eredmények egyenként vagy csoportosan is kiválaszthatók, amire a program automatikusan rá is nagyít. Az egyes objektumok paraméterei a Tulajdonságok terület alatt megjelennek, a Riport gomb megnyomásával pedig táblázatos formában jeleníthetjük meg őket Modul eltávolítása 23

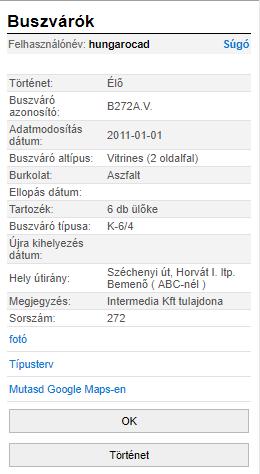

24 A burkolati jelek objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Buszvárók modul Modul betöltése, használata A Buszvárók betöltéséhez válasszuk a Műveletek lap Buszvárók menüpontját. A betöltést követően a réteglistában bal oldalt M=1:10000-es lépték alatt megjelenik a Buszvárók fóliacsoport, a Műveletek lapon pedig megjelennek a buszmegállókat és kapcsolódó objektumokat kezelő opciók. A Buszvárók fóliacsoportot 4 különböző objektumtípus alkotja: - Buszmegálló szemetesek - Buszmegálló padok - Buszmegálló épületek - Buszmegállók A jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Új elem Új objektumot vehetünk fel a térképre és tölthetjük ki a hozzá tartozó adatokat - Módosít Meglévő objektum adatainak módosítása - Töröl Meglévő objektum törlése - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Megnéz funkció (csatolt adatok megtekintése) A Megnéz gomb segítségével az objektum kijelölését követően az ahhoz tartozó adatokat tekinthetjük meg. Jelöljünk ki egy Buszmegálló objektumot a Kiválasztás gomb segítségével, majd nyomjuk meg a Megnéz gombot. Az objektumhoz tartozó adatok a Műveletek lap területen jelennek meg. Itt módosításra lehetőség nincs, viszont megnézhetjük az objektum élettörténetet a Történet gomb megnyomását követően egy Riport ablakban. 24

25 Új elem funkció (Új elem felvétele) Az Új elem gomb segítségével új objektumot vehetünk fel a térképre és tölthetjük ki a hozzá tartozó adatokat az Internetes felületen. Mivel több féle objektum felvitelére is lehetőségünk lehet (jelen esetben 4), elsőként ki kell választani azt, hogy milyen típusú objektumot szeretnék beszúrni. A kiválasztást követően nyomjuk meg az OK gombot, ennek függvényében jelenik meg a kitöltendő adatok listája. A kék színnel jelölt mezőket kötelező megadni. Ezek közül is az egyik legfontosabb az Adatmódosítás dátum mező, melynek nagy szerepe van az objektum élettörténetében. Abban az esetben ugyanis, ha ez a mező az előző értékhez képest változik, akkor a program az objektumot és annak adatait lemásolja és eltárolja, hogy bármikor vissza lehessen nézni az egyes adatokhoz tartozó adatsorokat. A dátum mező formátuma: ÉÉÉÉ-HH-NN (pl ). Az objektum helyét megadhatjuk grafikusan az X;Y gomb megnyomásával és a hely leszúrásával vagy az x és y koordináta numerikus megadásával. Figyelem: A rendszer csak EOV koordinátákat fogad el! Az adatok kitöltését követően nyomjuk meg az Elküld gombot. Amennyiben valamilyen fontos mezőt nem vagy helytelenül töltünk ki a program üzenetet küld és piros színnel megjelöli a hibás mezőket. Amennyiben az adatok helyesek, az objektum felkerül a térképre. Megjegyzés: Ez a funkció csak a megfelelő jogosultsági szint mellett érhető el! 25

26 Módosítás funkció (Meglévő adatok módosítása) Meglévő objektum adatainak módosítását végezhetjük el, amennyiben először kijelöljük az objektumot, majd megnyomjuk a Módosít gombot. A kék színnel jelölt mezőket kötelező megadni. Ezek közül is az egyik legfontosabb az Adatmódosítás dátum mező, melynek nagy szerepe van az objektum élettörténetében. Abban az esetben ugyanis, ha ez a mező az előző értékhez képest változik, akkor a program az objektum adatait lemásolja és eltárolja, hogy bármikor vissza lehessen nézni az egyes adatokhoz tartozó adatsorokat. Ezt hívjuk az objektum élettörténetének. A dátum mező formátuma: ÉÉÉÉ-HH-NN (pl ). Az Elküld gomb megnyomását követően az adatok módosításra kerülnek, a program pedig visszatér a modulnak megfelelő alapértelmezett állapotba. Az élettörténet kezelésére a parkok modul leírásánál találunk részletes példát. Megjegyzés: Ez a funkció csak a megfelelő jogosultsági szint mellett érhető el! Töröl funkció (Objektum törlése) A töröl gomb segítségével meglévő objektumokat törölhetünk a térképről. Természetesen itt is először a törlendő objektumot kell kijelölni, majd megnyomni a Töröl gombot. A törlés előtt egy figyelmeztető ablak jelenik meg, hogy valóban szeretnénk-e az objektumot törölni. Az OK megnyomását követően az objektum eltávolításra kerül. Az objektum a rendszerből véglegesen nem törlődik, csak törölt állapotot kap az adatbázisban. A rendszergazda a törölt objektumokat az Autodesk MapGuide Studio-ban vagy az AutoCAD Map-ben vissza tudja állítani. Megjegyzés: Ez a funkció csak a megfelelő jogosultsági szint mellett érhető el! Feltölt gomb (Dokumentumok csatolása) A Feltölt gomb segítségével meglévő objektumhoz tudunk dokumentumokat feltölteni. Először is jelöljük ki az objektumot, amihez dokumentumot szeretnénk feltölteni, majd nyomjuk meg a Feltölt gombot. A jobb oldalon megjelenő területen látszik, az egyes objektumhoz rendelkezésre álló

27 dokumentum csatolási opció. Amennyiben már van csatolás, azok kék színű linkekkel jelennek meg. A link mellett található Töröl gombbal eltávolíthatjuk az objektumhoz kapcsolt dokumentumot. Feltöltés folyamata: 1. Elsőként megjelöljük azt az üres helyet ahová az objektumot fel szeretnénk tölteni. <Üres hely> mező előtti gombocskával. 2. A Címe mező alatt megadjunk annak a linknek a nevét, amit meg szeretnénk jeleníteni, majd a kliens oldalon. 3. A Fájl kiválasztása (Choose File) gomb segítségével kiválasztjuk a feltöltendő objektumot. 4. Nyomjuk meg a Feltölt gombot. A program a szerverre másolja a megjelölt dokumentumot. A dokumentum az Interneten használt fájlnév-szabályok miatt átnevezésre kerülhet! Kapcsolat az ÁLM-el Az ÁLM modulban a következő Buszmegálló objektumok kérdezhetők le tulajdonságaik alapján vagy terület alapú metszéssel: - Buszmegálló - Buszmegálló épületek - Buszmegálló szemetesek - Buszmegálló padok Példák: - Tulajdonság alapján: Keressük azokat a buszmegállókat, ahol az öböl burkolata aszfalt. - Területmetszéssel: Keressük meg valamelyik út mellett megtalálható buszmegálló szemeteseket Modul eltávolítása A buszmegállók objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Díszkutak, ivókutak Modul betöltése, használata Az Díszkutak betöltéséhez válasszuk a Műveletek lap Díszkutak menüpontját. A betöltést követően a réteglistában bal oldalt megjelenik az Díszkutak, ivókutak fóliacsoport, a Műveletek lapon pedig megjelennek az objektumokat kezelő opciók. A fóliacsoport a következő rétegeket tartalmazza: - Díszkút-Ivókút Az Díszkutak modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Új elem Új objektumot vehetünk fel a térképre és tölthetjük ki a hozzá tartozó adatokat - Módosít Meglévő objektum adatainak módosítása - Töröl Meglévő objektum törlése - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel az Díszkutak objektumokra jellemző funkciók teljesen megegyeznek a Buszmegállók modulban ismertetettekkel (Megnéz, Új elem, Módosít, Töröl, Feltölt), így itt külön nem térünk ki rá. 27

28 Kapcsolat az ÁLM-el Az ÁLM modulban a következő Díszkút objektumok kérdezhetők le tulajdonságaik alapján vagy terület alapú metszéssel: - Díszkutak-ivókutak Példák: - Tulajdonság alapján: Keressük azokat az Díszkút objektumokat, melyek kezelője a Városgondnokság. - Területmetszéssel: Keressük azt, hogy az Petőfi park területén hány darab Díszkút objektum található Modul eltávolítása Az Díszkutak objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Díszvilágítás Modul betöltése, használata Az Díszvilágítás betöltéséhez válasszuk a Műveletek lap Díszvilágítás menüpontját. A betöltést követően a réteglistában bal oldalt megjelenik az Díszvilágítás fóliacsoport, a Műveletek lapon pedig megjelennek a Díszvilágítás objektumokat kezelő opciók. A fóliacsoport a következő rétegeket tartalmazza: - Díszvilágítás Az Díszvilágítás modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Új elem Új objektumot vehetünk fel a térképre és tölthetjük ki a hozzá tartozó adatokat - Módosít Meglévő objektum adatainak módosítása - Töröl Meglévő objektum törlése - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel a Díszvilágítás objektumaira jellemző funkciók teljesen megegyeznek a Buszmegállók modulban ismertetettekkel (Megnéz, Új elem, Módosít, Töröl, Feltölt), így itt külön nem térünk ki rá Kapcsolat az ÁLM-el Az ÁLM modulban a következő Díszvilágítás objektumok kérdezhetők le tulajdonságaik alapján vagy terület alapú metszéssel: - Díszvilágítás Példák: - Tulajdonság alapján: Keressük azokat az Díszvilágítás objektumokat, melyek kosaras kocsit igényelnek. - Területmetszéssel: Keressük azt, hogy a Petőfi park területén hány darab Díszvilágítás objektum található. 28

29 Modul eltávolítása A Díszvilágítás objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Erdők Modul betöltése, használata Az Erdők modul betöltéséhez válasszuk a Műveletek lap Erdők menüpontját. A betöltést követően a réteglistában bal oldalt megjelenik az Erdők fóliacsoport, a Műveletek lapon pedig megjelennek az objektumokat kezelő opciók. A fóliacsoport a következő rétegeket tartalmazza: - Külterületi erdők - Belterületi erdők Az Erdők modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Módosít Meglévő objektum adatainak módosítása - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel az Erdő objektumokra jellemző funkciók teljesen megegyeznek a Buszmegállók modulban ismertetettekkel (Megnéz, Új elem, Módosít, Töröl, Feltölt), így itt külön nem térünk ki rá Kapcsolat az ÁLM-el Az ÁLM modulban a következő Erdő objektumok kérdezhetők le tulajdonságaik alapján vagy terület alapú metszéssel: - Külterületi erdők - Belterületi erdők Példák: - Tulajdonság alapján: Keressük azokat az Erdő objektumokat, melyek Tulajdon formája közösségi Modul eltávolítása Az Erdők objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Fakataszter Modul betöltése, használata Az Fakataszter betöltéséhez válasszuk a Műveletek lap Fakataszter menüpontját. A betöltést követően a réteglistában bal oldalt megjelenik az Fakataszter fóliacsoport, a Műveletek lapon pedig megjelennek a Fakaszter objektumokat kezelő opciók. A fóliacsoport a következő rétegeket tartalmazza: - Fák - Fa feliratok Az Fakataszter modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: 29

30 - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Új elem Új objektumot vehetünk fel a térképre és tölthetjük ki a hozzá tartozó adatokat - Módosít Meglévő objektum adatainak módosítása - Töröl Meglévő objektum törlése - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel a Fakataszter objektumokra jellemző funkciók teljesen megegyeznek a Buszmegállók modulban ismertetettekkel (Megnéz, Új elem, Módosít, Töröl, Feltölt), így itt külön nem térünk ki rá Kapcsolat az ÁLM-el Az ÁLM modulban a következő Fakataszter objektumok kérdezhetők le tulajdonságaik alapján vagy terület alapú metszéssel: - Fák Példák: - Tulajdonság alapján: Keressük azokat a Fa objektumokat, melyek kora több, mint 60 év. - Területmetszéssel: Keressük azt, hogy adott közterületi földrészleten milyen Fa objektumok találhatók Modul eltávolítása Az Fakataszter objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Fekvőrendőrök modul Modul betöltése, használata A Fekvőrendőrök betöltéséhez válasszuk a Műveletek lap Fekvőrendőrök menüpontját. Ezt követően a Műveletek lapon megjelenő Fekvőrendőrök modul használatot információs része felett nyomjuk meg a Betölt gombot. A betöltést követően a réteglistában bal oldalt megjelenik a Fekvőrendőr fóliacsoport. A fekvőrendőr objektumokhoz attributális adat nem párosul ezért a modulban semmilyen kezelő/módosító parancs nem érhető el. Az objektum fölé mozgatva a kurzort megjeleníthető a fekvőrendőr objektum neve és területe Modul eltávolítása 30

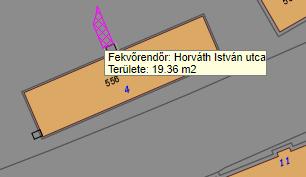

31 A fekvőrendőr objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Fizető parkolók modul Modul betöltése, használata A Fizető parkolók betöltéséhez válasszuk a Műveletek lap Fizető parkolók menüpontját. A betöltést követően a réteglistában bal oldalt M=1:25000-es lépték alatt megjelenik a Fizető parkolók fóliacsoport, a Műveletek lapon pedig megjelennek a fizető parkoló objektumokat kezelő opciók. A fóliacsoport több különböző réteget tartalmaz: - Fizető parkolók (zónák szerint színezve a térképen) - Járművektől elzárt területek - Parkolóórák A fizető parkolók modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Új elem Új objektumot vehetünk fel a térképre és tölthetjük ki a hozzá tartozó adatokat - Módosít Meglévő objektum adatainak módosítása - Töröl Meglévő objektum törlése - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel a parkolóórákra és fizető parkoló objektumokra jellemző funkciók teljesen megegyeznek a Buszmegállók modulban ismertetettekkel (Megnéz, Új elem, Módosít, Töröl, Feltölt), így itt külön nem térünk ki rá. A különbség csak annyi, hogy új elemként parkolóórát lehet felvinni, hisz a fizető parkolók poligon típusú objektumok, melyek pontos rajzolása a web-es felületen nem megoldható Kapcsolat az ÁLM-el 31

32 Az ÁLM - Általános lekérdező modul modulban a következő Fizető parkoló objektumok kérdezhetők le tulajdonságaik alapján vagy terület alapú metszéssel: - Fizető parkolók - Parkoló órák Példák: - Tulajdonság alapján: Keressük azokat a parkoló órákat, melyek sárga parkoló zónát felügyelnek. - Területmetszéssel: Meg szeretnénk tudni, hogy hány darab fizető parkoló hely van a VIII. választókerületben Modul eltávolítása A fizető parkolók objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Forgalomtechnika modul (KRESZ) Modul betöltése, használata A Forgalomtechnikai objektumok betöltéséhez válasszuk a Műveletek lap Forgalomtechnika menüpontját. Ezt követően a Műveletek lapon megjelenő Forgalomtechnika modul használatra figyelmeztető része felett nyomjuk meg a Betölt gombot. A betöltést követően a réteglistában bal oldalt M=1:5000-es lépték alatt megjelenik a Forgalomtechnika fóliacsoport. A jobb oldalt a megváltozott menü szűrési és keresési feladatokra ad lehetőséget a réteg nevének, szűrő feltételének és értékének beállításával. A Keresés gomb megnyomását követően megjelennek az eredmények a Találati lista ablakban. Az eredmények egyenként vagy csoportosan is kiválaszthatók az ablakban, amire a program automatikusan meg is próbál ránagyítani. Az egyes objektumok paraméterei a Tulajdonságok terület alatt megjelennek, a Riport gomb megnyomásával pedig táblázatos formában jeleníthetjük meg az adatokat. A forgalomtechnikai modul szoros összeköttetésben áll a Burkolati jelek modullal, mert a nem tábla jellegű forgalomtechnikai objektumok (felfestések, kanyarodást jelző nyilak, stb.) megjelenítése csak onnan érhető el. A Kijelölt elem(ek) megtekintése gomb segítségével információt kapunk az egyes objektumokról a Tulajdonságok rész alatt, melyet riport formájában is megjeleníthetünk a Riport gomb megnyomását követően. Adatmódosításra a web-es felületen nincs lehetőség, azt a HunForg program segítségével kell elvégezni Modul eltávolítása A forgalomtechnika modul objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Hidak modul Modul betöltése, használata 32

33 A Hidak betöltéséhez válasszuk a Műveletek lap Hidak menüpontját. A betöltést követően a réteglistában bal oldalt megjelenik a Hidak fóliacsoport, a Műveletek lapon pedig megjelennek a híd objektumokat kezelő opciók. A fóliacsoport több különböző réteget tartalmaz. Ezekből csak a híd objektumot szimbolizáló réteg (Híd objektum) kezelhető a modulban. A híd modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Módosít Meglévő objektum adatainak módosítása - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel a híd objektumokra jellemző funkciók teljesen megegyeznek a Buszmegállók modulban ismertetettekkel (Megnéz, Módosít, Feltölt), így itt külön nem térünk ki rá. A különbség annyi, hogy Új elem feltöltése vagy meglévő Törlése a web-es felületen nem érhető el. A feltöltött dokumentumok között a legfontosabb a Hídtörzslap. Ezek jelen pillanatban MS Word dokumentumok. Amennyiben ez vá ltozik, akkor azt újból fel kell tölteni és a hídhoz tartozó adatokat is módosítani kell a Módosít gombbal. A kettő egymással nincs kapcsolatban, külön-külön el kell végezni az adatmódosítást. A DWG fájlformátumú műszaki rajzot össze kell tömöríteni (ZIP), mert különben a web-es felületről nem lehet megnyitni. A DWG állományokat a böngészők nem kezelik. Ezért is ajánlatos (és készült is) egy DWF fájl a műszaki rajzokról. A DWF-hez ugyanis letölthető olyan ingyenes bedolgozó modul, ami biztosítja a web-es környezetben történő megjelenítést (Autodesk Design Review) Kapcsolat az ÁLM-el Az ÁLM modulban a következő Híd objektumok kérdezhetők le tulajdonságaik alapján vagy terület alapú metszéssel: - Híd objektum Modul eltávolítása 33

34 A hidak modul objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Információs táblák modul Modul betöltése, használata Az Információs tábla objektumok betöltéséhez válasszuk a Műveletek lap Információs táblák menüpontját. Ezt követően a Műveletek lapon megjelenő Információs táblák modul használatra figyelmeztető része felett nyomjuk meg a Betölt gombot. A betöltést követően a réteglistában bal oldalt M=1:4000-es lépték alatt megjelenik a Információs táblák fóliacsoport. A jobb oldalt a megváltozott menü szűrési és keresési feladatokra ad lehetőséget a réteg nevének, szűrő feltételének és értékének beállításával. A Keresés gomb megnyomását követően megjelennek az eredmények a Találati lista ablakban. Az eredmények egyenként vagy csoportosan is kiválaszthatók az ablakban, amire a program automatikusan ránagyít. Az egyes objektumok paraméterei a Tulajdonságok terület alatt megjelennek, a Riport gomb megnyomásával pedig táblázatos formában jeleníthetjük meg az adatokat. Az Információs táblák modul szoros összeköttetésben áll a Burkolati jelek modullal és a Forgalomtechnika modullal, mert a tábla és pontszerű burkolati jel forgalomtechnikai objektumok (felfestések, kanyarodást jelző nyilak, stb.) megjelenítése csak onnan érhető el. A Kijelölt elem(ek) megtekintése gomb segítségével információt kapunk az egyes objektumokról a Tulajdonságok rész alatt, melyet riport formájában is megjeleníthetünk a Riport gomb megnyomását követően. Adatmódosításra a web-es felületen nincs lehetőség, azt a HunForg program segítségével kell elvégezni Modul eltávolítása Az Információs táblák modul objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Ingatlanok modul NAGYON FONTOS: Ez a modul felugró ablakban jeleníti meg a találati listáját. Ez minden böngészőben alapértelmezetten le van tiltva. Ahhoz, hogy az eredmények valóban megjelenjenek, erre az oldalra ( engedélyezni kell a felugró ablakokat! 34

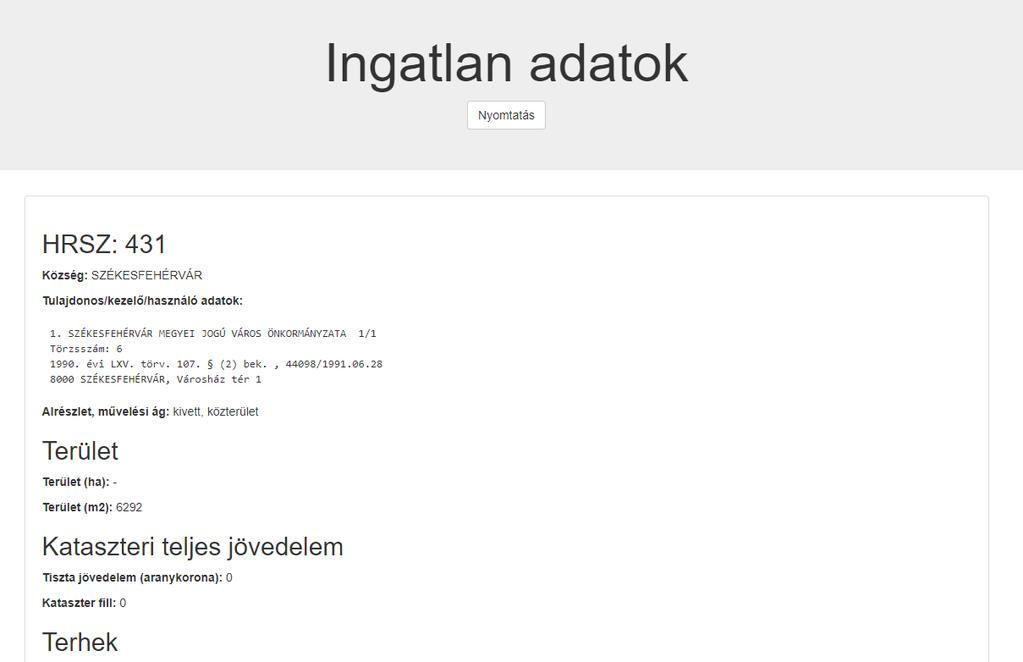

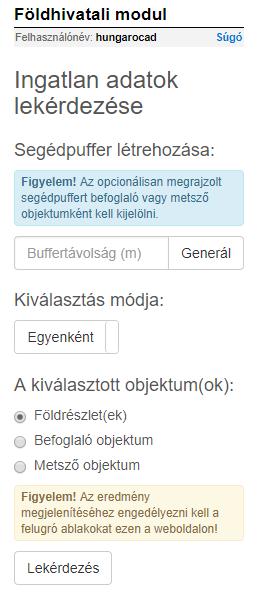

35 Az ingatlanok modul segítségével a bizonyos földrészletekre vagy azok közelében lévő (szomszédos és/vagy távolabbi) eső ingatlanok földhivatali adatait kérdezhetjük le. Erre több módot is kínál a rendszer. 1. Földrészleten található ingatlanok lekérdezése egyenként: Jelöljünk ki a felületen egy darab földrészletet, ellenőrizzük, hogy a Kiválasztás módját szabályozó csúszkára Egyenként legyen beállítva majd a modul felületén nyomjuk meg a Lekérdezés gombot. Ennek hatására a rendszer megjeleníti a földrészleten található ingatlanok adatait. 2. Ugyanezzel a módszerrel több kijelölt földrészletre is végre lehet hajtani a lekérdezést. Több földrészlet együttes lekérdezéséhez jelöljünk ki több földrészletet a térképen. Az elsőt a szokásos módon, a többit pedig a SHIFT billentyű nyomva tartása mellett a továbbiakra történő kattintással jelölhetjük ki. 3. Lekérdezés poligon (sokszög) segítségével: Állítsuk át a Kiválasztás módja csúszkát Poligonnal értékre (rákattintással tehető meg). Ekkor az egérmutatónk átvált egy sokszög képére. Ezután tudjuk lekattintani (megrajzolni) azt a területet, amely befoglalóként (csak azokat választja ki, melyek teljes területükben a sokszög belsejébe esnek) vagy metszőként (azokat a földrészleteket választja ki, melyeket a rajzolt sokszögben található területük bármekkora része) kiválasztja a lekérdezendő földrészleteket. Azt, hogy melyik opciót használja a rendszer, a Kiválasztott objektum(ok) részben állíthatjuk be a modul felületén. 4. Földrészletek lekérdezése létező területi objektum segítségével: a. Tetszőleges objektum esetén: Bármilyen a rendszerben szereplő objektum segítségével végezhetünk területi kigyűjtést a modul segítségével. Például, ha kijelölünk egy Redlinenal rajzolt poligont és beállítjuk a metsző objektum lehetőséget, az összes földrészletre lefut a lekérdezés, amely metszi a Redline poligont. Ez a módszer nemcsak Redline poligonokra, Hanem akár egy másik modulban található területi objektumra is alkalmazható (pl: választókerület) b. Buffer* esetén: Ennek legfőbb funkciója, hogy egy adott földrészlettől a buffertávolságon belül földrészleteken található ingatlanokat lekérdezze. Ennek célja, hogy például útfelújítás esetén le tudjuk gyűjteni azokat az ingatlanokat, melyek az adott útszakasz mellett fekszenek. Ehhez először a modul segítségével Buffert kell képeznünk. Adjuk meg a buffertávolságot az első szövegdobozban méterben, majd nyomjuk meg a generál gombot. Ezután jelöljük ki a megjelenő sötétszürke buffert. Innentől a modul ugyanúgy működik, mint a poligonos kijelölés esetén. Tehát adjuk meg, hogy metsző vagy befoglaló kiválasztást szertnénk használni, majd kattintsunk a Lekérdezés gombra. Hétköznapi esetben (pl. útfelújításban érintett ingatlanok lekérdezésekor) az ajánlott buffertávolság méter. 35

36 *A buffer (2) olyan területi elem, ami azokat a pontokat tartalmazza a térben, melyek egy adott objektumtól (1, a rajzon földrészlet) a buffertávolságnál közelebb esnek. A képen a buffer sötétszürke, alatta található az a földrészlet, melyre generáltuk. 2 1 A leválogatott ingatlanlistát a felugró ablak fejlécében található nyomtatás gombbal A4-es oldalakra optimalizálva ki is nyomtathatjuk. (1) 36

37 Jelzőlámpás csomópontok Modul betöltése, használata Az Jelzőlámpás csomópontok betöltéséhez válasszuk a Műveletek lap Jelzőlámpás csomópontok menüpontját. A betöltést követően a réteglistában bal oldalt megjelenik a Jelzőlámpás csomópont fóliacsoport, a Műveletek lapon pedig megjelennek a Jelzőlámpás csomópontok objektumokat kezelő opciók. A fóliacsoport a következő rétegeket tartalmazza: - Jelzőlámpás csomópont száma - 8.azonosító tábla c sodorony c kábel b bizonytalan hurokdetektor Az Jelzőlámpás csomópontok modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése 37

38 Figyelem: Mivel az Jelzőlámpás csomópontok objektumokra jellemző funkciók teljesen megegyeznek a Buszmegállók modulban ismertetettekkel (Megnéz, Új elem, Módosít, Töröl, Feltölt), így itt külön nem térünk ki rá Kapcsolat az ÁLM-el Az ÁLM modulban a következő Jelzőlámpás csomópont objektumok kérdezhetők le tulajdonságaik alapján vagy terület alapú metszéssel: - Jelzőlámpás csomópont száma Modul eltávolítása Az Jelzőlámpás csomópontok objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Kézi és gépi úttisztítás Modul betöltése, használata A Kézi és gépi úttisztítás betöltéséhez válasszuk a Műveletek lap Kézi és gépi úttisztítás menüpontját. A betöltést követően a réteglistában bal oldalt megjelenik a Kézi és gépi úttisztítás fóliacsoport, a Műveletek lapon pedig megjelennek az objektumokat kezelő opciók. A fóliacsoport az alábbi réteget tartalmazza: - Kézi és gépi úttisztítás A Kézi és gépi úttisztítás modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Módosít Meglévő objektum adatainak módosítása - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel a Kézi és gépi úttisztítás objektumokra jellemző funkciók teljesen megegyeznek a Buszmegállók modulban ismertetettekkel (Megnéz, Új elem, Módosít, Töröl, Feltölt), így itt külön nem térünk ki rá Kapcsolat az ÁLM-el Az ÁLM modulban a következő Kézi és gépi úttisztítás objektumok kérdezhetők le tulajdonságaik alapján vagy terület alapú metszéssel: - Kézi és gépi úttisztítás Példák: - Tulajdonság alapján: Keressük az első seprűs gép által bejárt útvonalat. - Területmetszéssel: Keressük az 1. seprűs gép által tisztított földrészleteket 2.5. Közmű modul Modul betöltése, használata 38

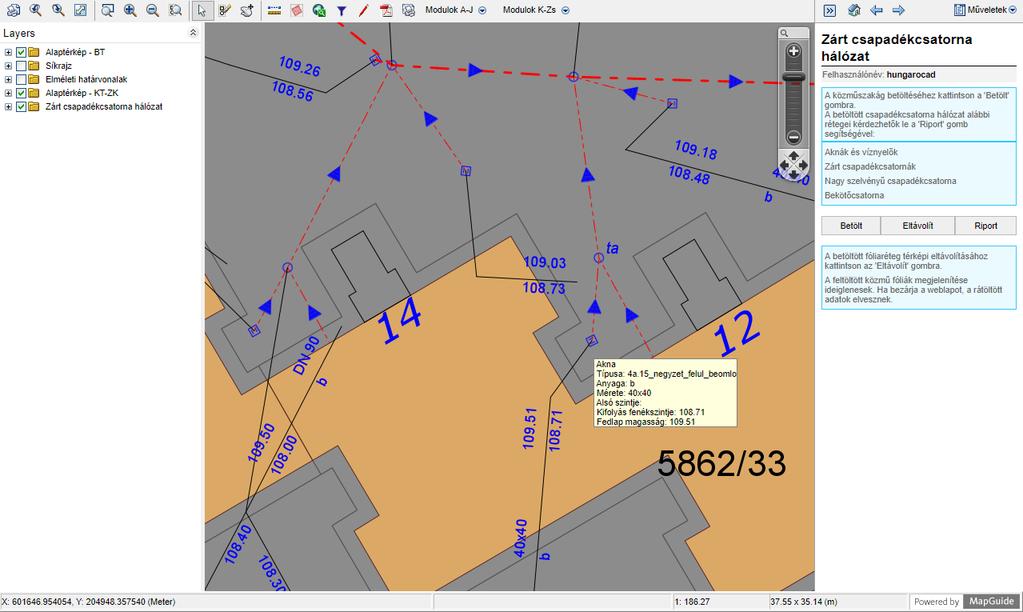

39 A Közműhálózatok betöltéséhez válasszuk a Műveletek lap Közmű menüpontját. A Műveletek lapon megjelenik a közmű állományok betöltésére készített kezelőfelület. A közmű szakági rajzok DWF technológián alapulnak, azaz szakáganként egy-egy DWF fájlt töltenek rá a térképi ablakra Közmű szakági rajz betöltése: 1. Válasszuk ki a betöltendő szakági rajzot a Fólia csoportok alatti listából. (pl. Csapadékvíz szakág) 2. Nyomjuk meg a Csoport tartalma gombot 3. A kiválasztott szakág fólialistája betöltődik az alatta elhelyezkedő ablakba. 4. Igény szerint pipáljuk ki azoknak a rétegeket, amelyeket be szeretnénk tölteni. Az Összes elem kipipálásával minden fóliát kiválaszthatunk. Amennyiben minden pipa bekapcsolva marad, úgy a szakág minden fóliája betöltésre kerül. Nyomjuk meg a Rétegbeállítások aktualizálása gombot. 5. A szakág betöltődik és a térkép bal oldalán elhelyezkedő rétegkezelőbe megjelenik a szakági rajz, a modulban pedig + jel kerül a közmű szakág neve elé. Szakági rajzon belüli fóliák eltávolítása: Igény szerint vegyük ki a pipát azoknak a rétegeknek a neve elöl, melyeket nem szeretnénk betölteni, majd nyomjuk meg a Rétegbeállítások aktualizálása gombot Közmű szakági rajz eltávolítása 1. Válasszuk ki a kikapcsolandó szakági rajzot a Fólia csoportok alatti listából. (pl. +Ivóvíz szakág). Csak olyan szakági rajz távolítható el, mely előzőleg be lett töltve, azaz neve előtt a + jel megtalálható. 2. Nyomjuk meg a Csoport kikapcsolása gombot, ekkor a kiválasztott közmű szakág tartalma eltűnik a felületről 39

40 2.6. Közterületi eszközök modul Modul betöltése, használata A Közterületi eszközök betöltéséhez válasszuk a Műveletek lap Közterületi eszközök menüpontját. A betöltést követően a réteglistában bal oldalt M=1:10000-es lépték alatt megjelennek a Közterületi eszközök fóliacsoport (kivéve a Játszóterek ellenőrzési jegyzőkönyvei, mert azok bármilyen térképi léptékben láthatók), a Műveletek lapon pedig megjelennek a közterületi eszközök objektumokat kezelő opciók. A fóliacsoport több különböző réteget tartalmaz: - Játszóterek ellenőrzési jegyzőkönyvei - Játszótér (játszótéri játékok egyenként) - Kutyatoalett - Sporteszköz - Szemetes - Utcabútor - Egyéb (egyéb közterületi eszközök. Pl. védőrács, zászlórúd) A Közterületi eszközök modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Új elem Új objektumot vehetünk fel a térképre és tölthetjük ki a hozzá tartozó adatokat - Módosít Meglévő objektum adatainak módosítása - Töröl Meglévő objektum törlése - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel a közterületi eszközök objektumokra jellemző funkciók teljesen megegyeznek a Buszmegállók modulban ismertetettekkel (Megnéz, Új elem, Módosít, Töröl, Feltölt), így itt külön nem térünk ki rá. 40

41 A Játszóterek ellenőrzési jegyzőkönyvei rétegre azért volt szükség, hogy a játszótér egészére vonatkozó dokumentumokat csatolni tudjuk és le tudjuk kérdezni Kapcsolat az ÁLM-el Az ÁLM modulban a következő Közterületi eszköz objektumok kérdezhetők le tulajdonságaik alapján vagy terület alapú metszéssel: - Játszóterek ellenőrzési jegyzőkönyvei - Játszótér - Kutyatoalett - Sporteszköz - Szemetes - Utcabútor - Egyéb Példák: - Tulajdonság alapján: Keressük a 2. választókerületben található fémvázas padokat. - Területmetszéssel: Keressük a Horváth István lakótelepen található összes közterületi bútort Modul eltávolítása A közterületi eszköz objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Nyílt vízfolyások modul Modul betöltése, használata A Nyílt vízfolyások betöltéséhez válasszuk a Műveletek lap Nyílt vízfolyások menüpontját. A betöltést követően a réteglistában bal oldalt megjelenik a Nyílt vízfolyások fóliacsoport, a Műveletek lapon pedig megjelennek a vízfolyások keresztszelvényeit kezelő opciók. A fóliacsoport a következő réteget tartalmazza: - Nyílt vízfolyások (DWF rajz) 41

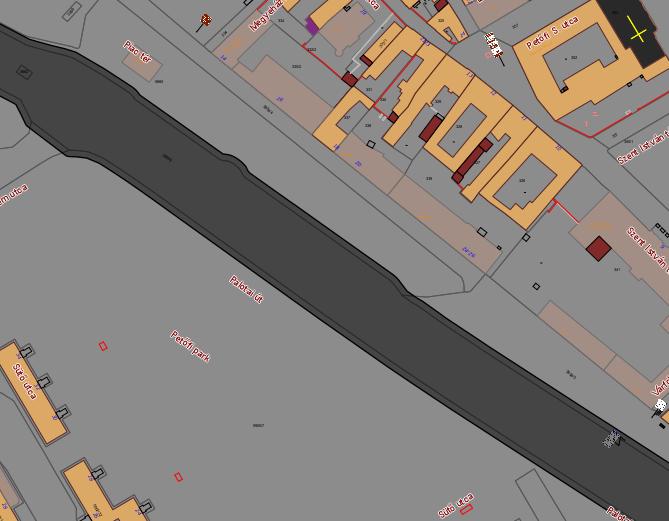

42 A nyílt vízfolyások rajzi elemei DWF állományból jönnek egy rajzként a térkép fölé vetítve. Így az objektumok adatlapja és az ÁLM használata ebben a modulban nem elérhető Modul eltávolítása A nyílt vízfolyások objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Parkok modul Modul betöltése, használata A Parkok betöltéséhez válasszuk a Műveletek lap Parkok menüpontját. A betöltést követően a réteglistában bal oldalt megjelenik Parkok fóliacsoport, a Műveletek lapon pedig megjelennek a parkokat kezelő opciók. A fóliacsoport több különböző réteget tartalmaz: - Falirat típusú rétegek: Közhasznú kaszálás feliratai, Kezelt területek feliratai, Tanösvény feliratai, Önkormányzati kaszálás feliratai - Kezelt területek blokkok - Kezelt területek - Tanösvény - Önkormányzati kaszálás - Közhasznú kaszálás A Parkok modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Módosít Meglévő objektum adatainak módosítása - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel a park objektumokra vonatkozó funkciók teljesen megegyeznek a Buszmegállók modulban ismertetettekkel (Megnéz, Módosít, Feltölt), így itt külön nem térünk ki rá. 42

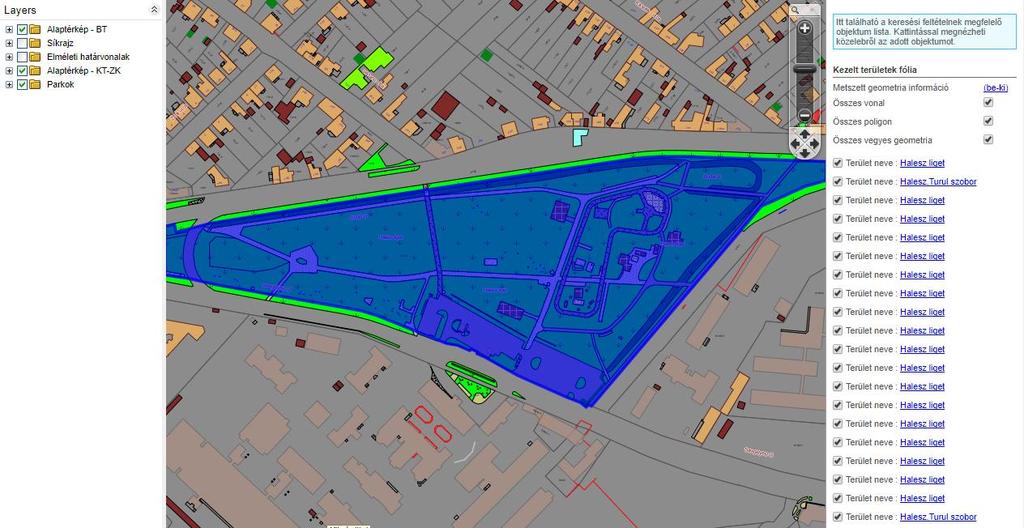

43 A parkok rajzelemei SDF állományból jönnek és az objektumokhoz adatok vannak kapcsolva. A Kezelt területek fóliaréteg tematikázva van a Terület típusa szerint. Ha ezt az értéket változtatjuk, akkor a térképen az objektum színt vált Kapcsolat az ÁLM-el Az ÁLM modulban a következő park objektumok kérdezhetők le tulajdonságaik alapján vagy terület alapú metszéssel: - Kezelt területek blokkok - Kezelt területek - Tanösvény - Önkormányzati kaszálás - Közhasznú kaszálás Példák: - Tulajdonság alapján: Keressük a gyeppel vagy murvával borított területeket. - Területmetszéssel: Keressük a Petőfi parkban megtalálható virágágyásokat Modul eltávolítása A parkok objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Síkossámentesítés Modul betöltése, használata 43

44 A Síkosságmentesítés betöltéséhez válasszuk a Műveletek lap megegyező menüpontját. A betöltést követően a réteglistában bal oldalt megjelenik a Síkosságmentesítés fóliacsoport, a Műveletek lapon pedig megjelennek az objektumokat kezelő opciók. A fóliacsoport az alábbi réteget tartalmazza: - Buszmegállók-síkosságmentesítés - I. ütem 1. sz. járat - I. ütem 2. sz. járat - I. ütem 3. sz. járat - I. ütem 4. sz. járat - I. ütem 5. sz. járat - I. ütem 6. sz. járat - II. ütem 1. sz. járat - II. ütem 2. sz. járat - II. ütem 3. sz. járat - II. ütem 4. sz. járat - II. ütem 5. sz. járat - II. ütem 6. sz. járat - III. ütem 1. sz. járat - III. ütem 2. sz. járat - III. ütem 3. sz. járat - III. ütem 4. sz. járat - III. ütem 5. sz. járat - III. ütem 6. sz. járat - IV. ütem 1. sz. járat - Járda gépi takarítás 1. sz. járat - Járda gépi takarítás 2. sz. járat - Járda gépi takarítás 3. sz. járat - Járda gépi takarítás 4. sz. járat - Járda gépi takarítás 5. sz. járat - Járda gépi takarítás 6. sz. járat - Járda gépi takarítás 7. sz. járat - Járda gépi takarítás 8. sz. járat - Járdák kézi takarítása A Síkosságmentesítés modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Új elem Új elem felvitele a térképre - Módosít Meglévő objektum adatainak módosítása - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel a Síkosságmentesítés objektumokra jellemző funkciók teljesen megegyeznek a Buszmegállók modulban ismertetettekkel (Megnéz, Új elem, Módosít, Töröl, Feltölt), így itt külön nem térünk ki rá Kapcsolat az ÁLM-el Az ÁLM modulban az összes Síkosságmentesítés modulhoz tartozó objektum lekérdezhető tulajdonságai alapján vagy terület alapú metszéssel Szelektív szemetes szigetek 44

45 Modul betöltése, használata A Szelektív szemetes szigetek betöltéséhez válasszuk a Műveletek lap megegyező menüpontját. A betöltést követően a réteglistában bal oldalt megjelenik a Szelektív szemetes szigetek fóliacsoport, a Műveletek lapon pedig megjelennek az objektumokat kezelő opciók. A fóliacsoport az alábbi réteget tartalmazza: - Szelektív szemetes szigetek A Szelektív szemetes szigetek modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Új elem Új elem felvitele a térképre - Módosít Meglévő objektum adatainak módosítása - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel a Szelektív szemetes szigetek objektumokra jellemző funkciók teljesen megegyeznek a Buszmegállók modulban ismertetettekkel (Megnéz, Új elem, Módosít, Töröl, Feltölt), így itt külön nem térünk ki rá Kapcsolat az ÁLM-el Az ÁLM modulban az összes Szelektív szemetes szigetek modulhoz tartozó objektum lekérdezhető tulajdonságai alapján vagy terület alapú metszéssel Szemetes-konténer tárolók Modul betöltése, használata A Szemetes-konténer tárolók betöltéséhez válasszuk a Műveletek lap megegyező menüpontját. A betöltést követően a réteglistában bal oldalt megjelenik a Szemetes-konténer tárolók fóliacsoport, a Műveletek lapon pedig megjelennek az objektumokat kezelő opciók. A fóliacsoport az alábbi réteget tartalmazza: - Szemetes-konténer tárolók A Szemetes-konténer tárolók modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Új elem Új elem felvitele a térképre - Módosít Meglévő objektum adatainak módosítása - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel a Szemetes-konténer tárolók objektumokra jellemző funkciók teljesen megegyeznek a Buszmegállók modulban ismertetettekkel (Megnéz, Új elem, Módosít, Töröl, Feltölt), így itt külön nem térünk ki rá Kapcsolat az ÁLM-el Az ÁLM modulban az összes Szemetes-konténer tárolók modulhoz tartozó objektum lekérdezhető tulajdonságai alapján vagy terület alapú metszéssel. 45

46 2.12. Szobrok, műemlékek Modul betöltése, használata A Szobrok, műemlékek betöltéséhez válasszuk a Műveletek lap megegyező menüpontját. A betöltést követően a réteglistában bal oldalt megjelenik a Szobrok, műemlékek fóliacsoport, a Műveletek lapon pedig megjelennek az objektumokat kezelő opciók. A fóliacsoport az alábbi réteget tartalmazza: - Szobrok, műemlékek A Szobrok, műemlékek modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Új elem Új elem felvitele a térképre - Módosít Meglévő objektum adatainak módosítása - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel a Szobrok, műemlékek objektumokra jellemző funkciók teljesen megegyeznek a Buszmegállók modulban ismertetettekkel (Megnéz, Új elem, Módosít, Töröl, Feltölt), így itt külön nem térünk ki rá Kapcsolat az ÁLM-el Az ÁLM modulban az összes Szobrok, műemlékek modulhoz tartozó objektum lekérdezhető tulajdonságai alapján vagy terület alapú metszéssel Tavak, záportározók Modul betöltése, használata A Tavak, záportározók betöltéséhez válasszuk a Műveletek lap megegyező menüpontját. A betöltést követően a réteglistában bal oldalt megjelenik a Tavak, záportározók fóliacsoport, a Műveletek lapon pedig megjelennek az objektumokat kezelő opciók. A fóliacsoport az alábbi réteget tartalmazza: - Tavak, záportározók A Tavak, záportározók modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Új elem Új elem felvitele a térképre - Módosít Meglévő objektum adatainak módosítása - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel a Tavak, záportározók objektumokra jellemző funkciók teljesen megegyeznek a Buszmegállók modulban ismertetettekkel (Megnéz, Új elem, Módosít, Töröl, Feltölt), így itt külön nem térünk ki rá Kapcsolat az ÁLM-el Az ÁLM modulban az összes Tavak, záportározók modulhoz tartozó objektum lekérdezhető tulajdonságai alapján vagy terület alapú metszéssel Útnyilvántartás modul 46

47 Modul betöltése, használata Az Útnyilvántartás modul betöltéséhez válasszuk a Műveletek lap Útnyilvántartás menüpontját. A betöltést követően a réteglistában bal oldalt megjelenik az Útnyilvántartás fóliacsoport, a Műveletek lapon pedig megjelennek az Útnyilvántartás objektumokat kezelő opciók. A fóliacsoport több réteget tartalmaz: Megjegyzés Csomópontok Járdák-kerékpárutak szakaszok Útszakaszok Burkolat felületek Az Útnyilvántartás modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Új elem Új objektumot vehetünk fel a térképre és tölthetjük ki a hozzá tartozó adatokat - Módosít Meglévő objektum adatainak módosítása - Töröl Meglévő objektum törlése - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel az Útnyilvántartás modul objektumokra jellemző funkciók teljesen megegyeznek a Buszmegállók modulban ismertetettekkel (Megnéz, Új elem, Módosít, Töröl, Feltölt), így itt külön nem térünk ki rá Kapcsolat az ÁLM-el Az ÁLM modulban a következő objektumok kérdezhetők le tulajdonságaik alapján vagy terület alapú metszéssel: Megjegyzés Csomópontok 47

48 Járdák-kerékpárutak szakaszok Útszakaszok Burkolat felületek Példák: Tulajdonság alapján: Keressük azokat a helyeket, ahol a burkolat anyaga Aszfalt. Területmetszéssel: Keressük az 1. választókerületben elhelyezkedő kerékpárút szakaszokat Modul eltávolítása Az Útnyilvántartás modul objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Útnyilvántartás - Statisztikai lap A modul használata magától értetődő. Töltsük ki az összes szövegmezőt a felületén, mely adatok rá fognak kerülni az előállított Statisztikai lapra, majd nyomjuk meg a Számít gombot. Figyelem: A rendszer az összes utakkal kapcsolatos benne szereplő objektummal számol a lap előállításakor, így az eredmény megjelenése hosszú ideig is eltarthat Vasúti átjárók Modul betöltése, használata A Vasúti átjárók betöltéséhez válasszuk a Műveletek lap Vasúti átjárók menüpontját. A betöltést követően a réteglistában bal oldalt megjelenik az Vasúti átjárók fóliacsoport, a Műveletek lapon pedig megjelennek a Vasúti átjáró objektumokat kezelő opciók. A fóliacsoport a következő rétegeket tartalmazza: - Vasúti átjáró azonosító - Vasúti átjárok alaprétegei - Láthatósági háromszög A Vasúti átjárók modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Új elem Új objektumot vehetünk fel a térképre és tölthetjük ki a hozzá tartozó adatokat - Módosít Meglévő objektum adatainak módosítása - Töröl Meglévő objektum törlése - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel a Vasúti átjáró objektumokra jellemző funkciók teljesen megegyeznek a Buszmegállók modulban ismertetettekkel (Megnéz, Új elem, Módosít, Töröl, Feltölt), így itt külön nem térünk ki rá Kapcsolat az ÁLM-el Az ÁLM modulban a következő Vasúti átjáró objektumok kérdezhetők le tulajdonságaik alapján vagy terület alapú metszéssel: - Vasúti átjáró azonosító 48

49 Modul eltávolítása A Vasúti átjárók objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Választókerületek modul Modul betöltése, használata A Választókerületek betöltéséhez válasszuk a Műveletek lap azonos nevű menüpontját. Ezt követően a Műveletek lapon megjelenő Választókerületek modul használatot információs része felett nyomjuk meg a Betölt gombot. A betöltést követően a réteglistában bal oldalt megjelenik a Választókerületek fóliacsoport. A Választókerületek objektumokhoz leíró adat nem párosul, ezért a modulban kezelő/módosító parancs nem érhető el. Az objektum fölé mozgatva a kurzort megjeleníthető a választókerület objektum neve Modul eltávolítása A Választókerületek objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Villany Modul betöltése, használata A Villany modul betöltéséhez válasszuk a Műveletek lap Villany menüpontját. A betöltést követően a réteglistában bal oldalt megjelenik a Villany fóliacsoport, a Műveletek lapon pedig megjelennek a Villany objektumokat kezelő opciók. A fóliacsoport a következő rétegeket tartalmazza: - Földkábel nyomvonal - Szabadvezeték nyomvonal - Szabadvezeték műszaki adat zászló - Szabadvezeték műszaki adat - Szabadvezeték megírások - Szabadvezeték jelkulcsok - Földkábel védőcső megírások - Földkábel védőcső - Földkábel műszaki adat zászló - Földkábel műszaki adat - Földkábel megírások - Földkábel jelkulcsok A Villany modulban a jogosultsági szint függvényében a következő lehetőségek közül választhatunk: - Megnéz Meglévő objektumhoz tartozó adatokat tekinthetjük meg. - Új elem Új objektumot vehetünk fel a térképre és tölthetjük ki a hozzá tartozó adatokat - Módosít Meglévő objektum adatainak módosítása - Töröl Meglévő objektum törlése - Feltölt Meglévő objektumhoz tartozó dokumentum feltöltése, törlése Figyelem: Mivel a Villany objektumokra jellemző funkciók teljesen megegyeznek a Buszmegállók modulban ismertetettekkel (Megnéz, Új elem, Módosít, Töröl, Feltölt), így itt külön nem térünk ki rá. 49

50 Kapcsolat az ÁLM-el Az ÁLM modulban a következő Villany objektumok kérdezhetők le tulajdonságaik alapján vagy terület alapú metszéssel: - Szabadvezeték nyomvonal - Földkábel nyomvonal Modul eltávolítása A Villany objektumai a modul alján elhelyezkedő Eltávolít gomb segítségével törölhetők a térképről. A fóliacsoport ki- illetve bekapcsolásával ideiglenesen is vezérelhetjük a láthatóságot Zárt csapadékcsatorna hálózat modul Modul betöltése, használata A zárt csapadékcsatorna hálózat betöltéséhez válasszuk a Műveletek lap Zárt csapadékcsatorna hálózat menüpontját. Ezt követően a Műveletek lapon megjelenő Zárt csapadékcsatorna hálózat modul használatot figyelmeztető része felett nyomjuk meg a Betölt gombot. A betöltést követően a réteglistában bal oldalt megjelenik a Zárt csapadékcsatorna hálózat fóliacsoport. Az egyes objektumok fölé állva megjelennek annak adatai. A zárt csapadékcsatorna hálózatot AutoCAD környezetben szerkesztik és egy segédprogram segítéségével kerülnek csatolásra a csatornaszakaszra, illetve aknára jellemző adatok. A webes felületen adatmódosítási lehetőség nincs. A betöltött csapadékcsatorna hálózat alábbi rétegei kérdezhetők le az előzetes kijelölést követően a modulban megtalálható Riport gomb segítségével: - Aknák 50
